Como montar corretamente uma tela refletora de calor atrás da bateria

Âmbito de aplicação

O isolamento térmico refletivo é aplicável a todas as superfícies sem sujeira e poeira, adequado para estruturas complexas com cantos, curvas e quedas. O isolamento da parede do lado de fora pode ser alcançado com o efeito máximo, criando um espaço de ar de 20 mm do lado da folha.

O material é eficaz para casas de estrutura de vários andares e um andar, enquanto isso aumentará a resistência das paredes sem aumentar seu volume. A instalação é realizada de ponta a ponta sem sobreposições e as costuras são coladas com fita adesiva.

Aplicação de dentro

Se você deseja isolar a sala por dentro, existem duas opções. A primeira opção é fazer 2 vãos de ar entre a parede externa e o material, entre o isolamento e o revestimento (por exemplo, drywall). Neste caso, é utilizado TIM com folha dupla.

A segunda opção é criar uma lacuna entre a parede externa e o isolamento, para o qual é usado um material laminado de um lado. A folha é virada dentro da sala.

isolamento de telhado

Os TIMs refletivos, montados no telhado, fornecem não apenas isolamento térmico, mas também de vapor. O espaço do telhado também é protegido da umidade.

O filme reflexivo é especialmente eficaz no isolamento do teto de um banho.

Tubulação e ventilação

Os tubos requerem isolamento com folha dupla face. Se os tubos tiverem um diâmetro inferior a 159 mm, é possível não criar um espaço de ar entre o TIM e o tubo. Se os tubos tiverem um diâmetro maior, é necessária uma folga. O entreferro está organizado da seguinte forma:

a primeira opção é prender anéis de folha ao tubo com uma distância de 300-400 mm um do outro. E sobre os anéis, o tubo é envolvido com isolamento;
a segunda opção é que as barras de madeira com uma seção transversal de 10 por 10 mm ou 20 por 20 mm sejam colocadas ao longo do tubo, após o que o isolamento é enrolado em cima delas.

As juntas devem ser seladas com fita de alumínio. O isolamento dos dutos de ventilação eliminará a perda de calor e proporcionará isolamento acústico.

Instalando uma tela refletora de calor atrás da bateria

No contexto do aumento constante dos preços das fontes de energia, a questão da poupança é especialmente relevante. Os tubos de aquecimento, como regra, são montados nas paredes sob as janelas. Nesses locais, a perda de calor aumenta. Se o radiador for instalado em um nicho, a potência necessária para o aquecimento é ainda maior devido à espessura reduzida da parede. A melhor solução neste caso seria uma tela refletora de calor atrás do radiador. Ele isola a área da parede do aquecedor e mantém o calor na casa.

O princípio de operação e recursos de design

Na produção de telas refletoras de calor, vários materiais são usados. Sua principal propriedade é um baixo nível de condutividade térmica. Em primeiro lugar, estes incluem:

Porilex pode ser usado para isolamento térmico

Além disso, todas as telas têm uma camada de isolamento. A vedação é conseguida através do uso de fita metálica. O coeficiente de condutividade térmica não deve exceder 0,05 W/m*°C. Entre a folha e a parede deve haver uma camada que retenha o calor. Ao criar telas refletoras de calor, pode ser usada espuma laminada.

Devido ao baixo custo, a espuma de polietileno é mais frequentemente usada. É instalado com papel alumínio nos tubos e o lado com isolamento nas paredes. É melhor se houver uma camada de ar sob a tela, o que aumentará o aquecimento da sala.

As telas podem ser usadas não apenas como mecanismo de economia de energia, mas também para proteção térmica de fornos

Isto é especialmente importante para terminar a sala de vapor e a sauna. O fogão é uma fonte de maior risco de incêndio, por isso é importante isolar as paredes do superaquecimento excessivo.

O papelão de basalto é usado para proteção térmica de fornos

Aço inoxidável e mineralita são usados para essas telas.De acordo com as normas, eles são feitos em vários tamanhos, as bordas devem ser curvadas até certo ponto e o material natural não combustível deve estar no interior. Normalmente, o papelão de basalto é usado para esse fim. A tela refletora de calor é montada atrás do fogão e no teto. Minerite é montado em duas camadas. Isso reduz a distância da superfície protegida ao forno.

As telas frontais nos banhos começaram a substituir com sucesso a alvenaria. Além disso, com a ajuda deles, a temperatura aumenta e ocorre o aquecimento das salas adjacentes. A espessura da chapa de aço deve ser de pelo menos 0,8 mm. Tinta de silicone especial pode ser usada para cobrir as telas. Eles geralmente são montados a partir de elementos em forma de caixa oca. Deve haver um intervalo térmico entre o forno e a tela. Buchas de cerâmica podem ser usadas como fixação.

Sob a cobertura de madeira nas paredes da sala de vapor, é montada uma folha de alumínio para isolamento térmico e maior segurança na sala. Em seguida, o forro é instalado. As juntas entre as camadas são coladas com fita adesiva. Uma fita de alumínio-betume é usada para selar as costuras. As telas de convecção podem ser usadas se a temperatura das paredes externas do forno não exceder 400 o C.

As telas também reduzem o efeito da deterioração da madeira em banhos e saunas, protegendo-os do vapor úmido e do calor intenso. A instalação deve ser realizada estritamente oposta à radiação das pedras do fogão.

Recursos de montagem

A tela permite que você mantenha o calor atrás do radiador e dos tubos de ferro fundido. É aqui que ocorrem as maiores perdas. O uso de instalações de economia de energia permite economizar até 10% de calor ao aquecer uma sala. A resistência térmica aumenta, o calor do radiador e dos tubos permanece na sala. Durante a instalação, observe que o tamanho do material usado deve ser maior que o radiador.

É importante prestar atenção à localização da bateria. Se o tubo estiver em um nicho, a camada de isolamento térmico deve ser mais espessa

Você também não deve esquecer o tipo de conexão do radiador durante a instalação. Pode ser feito unilateral ou diagonal. Para verificar o material, basta incendiá-lo - a folha não derreterá.

As telas refletivas de calor para baterias podem ser fixadas com um grampeador de construção. Além de reter o calor, eles também protegem as paredes da penetração de umidade. A instalação pode ser feita de forma independente, para isso você não precisa ter conhecimento especializado, as instruções do fabricante são suficientes.

As telas refletoras de calor atrás do radiador e dos tubos podem ser usadas em edifícios residenciais, casas de campo, edifícios de escritórios e industriais, instituições infantis e hospitais. A instalação tecnicamente descomplicada permite economizar tubos de energia para aquecimento, proteger as paredes do calor intenso nas saunas e evitar mofo.

Princípio da Operação

Para entender o princípio de funcionamento desse isolamento, considere as principais formas de transferência de calor de um revestimento para outro:

condutividade térmica - a capacidade de conduzir calor (corpos sólidos);
convecção - a transferência de calor através do ar devido à densidade diferente dos fluxos de ar frio e quente;
radiação - qualquer corpo com temperatura acima de zero irradia ondas de calor que são absorvidas pelas paredes e tetos (superfícies), transformam-se em calor e são transmitidas ao ambiente externo frio. A parte dessa troca é responsável por cerca de 60-90% da perda de calor.

Assim, a perda de calor é inevitável. Acontece que, para criar o efeito de isolamento térmico, é necessário minimizar a perda de calor por radiação. Mas os TIMs tradicionais não são capazes de proteger o edifício desse tipo de transferência de calor. E o material ideal foi encontrado - isolamento de folha, conhecido por sua capacidade reflexiva e de baixa emissão.

O isolamento térmico reflexivo funciona em todos os processos de transferência de calor: radiação, convecção e condutividade térmica, inibindo a perda de calor.

A instalação de filmes para radiadores é uma simples sequência de ações

Do ponto de vista tecnológico, a folha por trás da bateria de aquecimento é instalada sem qualquer dificuldade. Você fará todo o trabalho com eficiência e rapidez se ouvir alguns conselhos.

Primeiro, não compre material metalizado fosco. Use apenas folha polida.

Segundo, não compre filmes com dupla face. Uma camada de ar é suficiente para garantir uma reflexão de calor de alta qualidade.

Em terceiro lugar, deixe um espaço de cerca de 1,5 a 2 cm em ambos os lados da camada isolante. É necessário obter a resistência térmica ideal do refletor (1,15 m²*°C/W).

Prepare pregos líquidos ou um adesivo padrão usado para instalação de papel de parede, bem como folha refletiva direta, e prossiga com sua instalação. O procedimento é o seguinte. Primeiro, meça cuidadosamente as dimensões das áreas da parede onde você planeja instalar a tela ou nichos.

Os parâmetros do filme devem corresponder à projeção do radiador na parede. Adicione mais 10% ao resultado. Neste caso, o potencial de reflexão de calor da folha será ligeiramente maior. Alguns mestres dizem que centímetros extras não são necessários.

O efeito deles será insignificante, mas as bordas da tela saindo por trás do radiador estragarão muito a estética da sala. Veja por si mesmo, escolha a opção que mais lhe convier pessoalmente.

Em seguida, certifique-se de que há uma folga de pelo menos 1,5 cm entre o aquecedor e o filme que você vai instalar. Quando não houver espaço livre suficiente, você terá que ajustar a suspensão do radiador para fornecer os centímetros que faltam.

Em seguida, remova o radiador. Marque os locais onde seus suportes de montagem estão localizados. Desmonte-os. Examine o tijolo ou alvenaria de concreto da superfície da parede.

Na presença de rachaduras, rachaduras, outros defeitos, emplastre-os (ou massa). Alinhe a parede, cole a tela (revestida com papel de parede ou composição de polímero no verso).

Em vez de cola, como observado, é permitido o uso de unhas líquidas. Em alguns casos, é permitido usar grampeadores ou pequenos pregos para prender a folha (se eles entrarem no material da parede sem problemas e estiverem firmemente presos nele). Recoloque cuidadosamente as suspensões em seu lugar e instale a bateria.

Além disso, daremos algumas recomendações úteis para artesãos domésticos que montam produtos refletores de calor pela primeira vez. Se durante a instalação da tela você danificou seu revestimento externo, o ponto de corte pode ser mascarado com filmes LAMS ou LAS.

Eles são feitos de papel alumínio e não reduzem a eficiência da reflexão do calor. Não tente encontrar telas muito grossas. A prática mostra que cinco centímetros são suficientes para economia de calor de alta qualidade na casa.

Recomendações para o processo de instalação

Instalar uma tela refletora de calor atrás da bateria é tecnologicamente simples, mas será feito mais rápido e melhor se você considerar as seguintes recomendações práticas:
o efeito máximo ao usar penofol e materiais semelhantes é alcançado com um entreferro de 15-20 mm em ambos os lados da camada isolante. Neste caso, a resistência térmica da estrutura isolante é alcançada até 1,1-1,2 (m∙°C)/W. A instalação é feita em ripas de madeira, e a espuma deve ser com folha dupla face (tipo B);
na maioria dos casos, uma folga de ar é suficiente para equipar uma tela refletora para baterias - entre o radiador e o material isolante. A foilização frente e verso é opcional neste caso;
ao escolher um refletor, deve-se levar em consideração que a folha deve ser polida (não fosca).

Refletores para radiadores Sistema de aquecimento

» Baterias de aquecimento

O sistema de aquecimento inclui fixadores, tubos, termostatos, tanque de expansão, saídas de ar, baterias, coletores, sistema de conexão de caldeira, bombas de aumento de pressão.

Nesta página, tentaremos encontrar e selecionar determinados componentes de instalação para a casa desejada. A instalação de aquecimento da casa tem elementos diferentes. Todos os elementos de instalação são muito importantes.

Portanto, a escolha das partes da estrutura deve ser feita tecnicamente de forma correta.

Refletores do radiador

Os refletores de bateria são uma tecnologia de economia de energia disponível para qualquer morador da cidade. Mesmo agora, esses brilhantes refletores de bateria podem ser vistos em hospitais, escolas e jardins de infância de Kiev.

Eles devolvem o calor das baterias para os apartamentos, que vão inutilmente para a parede mais próxima deles.

A folha instalada sob a bateria funciona como uma garrafa térmica - o calor é refletido em superfícies como os raios do sol de um espelho.

O material fabricado na Rússia é chamado de "Penofol", o ucraniano - "Alyuf", também existem muitos refletores importados. A base do material é a folha de alumínio, que é presa a um material macio e espumado com uma espessura de 2 a 10 mm.

Cabeça Gennady Farenyuk, Departamento de Física da Construção e Economia de Recursos, Instituto de Pesquisa de Estruturas de Construção, disse a melhor forma de escolher um refletor:

- Graças ao "Penofol" ou "Alufom", é possível economizar cerca de 5% do calor ambiente (cerca de 1 grau "extra"). Acredite, é muito! Em 1993, recebi uma patente para a ideia de manter o calor nos apartamentos com a ajuda deste material de alumínio, e agora ele foi instalado em várias centenas de escolas como parte de um programa de economia de energia.

Os refletores prontos não são vendidos nas lojas, mas são fáceis de fazer por conta própria - você precisa comprar um material especial no mercado ou em uma loja e recortar peças com tamanho adequado.

“Deve ser folha de metal”, aconselhou o físico, “reflete melhor o calor. O revestimento de alumínio em uma base de lavsan funciona muito pior. Verificar se é papel alumínio ou não é muito simples - você precisa incendiar a borda do material com um isqueiro. Se não derreter, é papel alumínio.

O preço do refletor de calor depende da espessura. O material é vendido em mercados de construção e supermercados.

Remoção e prevenção da formação de bolsas de ar no sistema de aquecimento.

Uma das principais razões para a deterioração do aquecimento, e às vezes sua ausência, é a formação de eclusas de ar no sistema de aquecimento dos edifícios. Isso causa indignação dos consumidores em relação às organizações de fornecimento de calor, às vezes infundadas, porque. naquela época, a fonte de energia térmica, a casa de caldeiras, funcionava normalmente.

A primeira razão é que a própria água contém ar dissolvido. Se a água for aquecida, o ar começa a ser liberado na forma de bolhas que sobem para as seções superiores das tubulações. É aí, acumulando, que criam congestionamentos aéreos.

A segunda razão é que quando a pressão no sistema de aquecimento diminui ou muda, ele é parcialmente esvaziado e todos os vazios formados são bloqueios de ar.

A terceira razão é que os vazamentos das tubulações também contribuem para a "aragem" do sistema como um todo.

O quarto motivo é o reparo do sistema de tubulação e posterior montagem. Não há como evitar a possibilidade de "exibir" aqui.

A prática mostra que o ar é coletado com mais frequência em aquecedores instalados nos andares superiores.

Nesses casos, nos pontos superiores do sistema de aquecimento, o ar é removido por meio de dispositivos especiais - torneiras de Mayevsky.

guindaste Mayevsky

Ao procurar um local para a formação de uma câmara de ar, tubos e aparelhos de aquecimento são batidos com um martelo leve. Nos locais de congestionamento aéreo, o som fica mais forte e sonoro.

Bloqueios de ar podem se formar em dobras nas tubulações.Portanto, ao instalar o sistema, é necessário observar a magnitude e a direção das inclinações das tubulações de distribuição.

As travas de ar são eliminadas abrindo as válvulas de ventilação até que todo o ar seja removido do sistema. Este método de remoção de ar é repetido várias vezes, especialmente em sistemas contaminados.

A notícia contém materiais da revista "Miske State of Ukraine"

Princípio de funcionamento

Se o isolamento for frustrado, ele adquire uma capacidade aumentada de repelir o condensado, reter o calor e cada camada é responsável por certas funções:

A primeira camada do material consiste em vidro, fibras minerais, espuma de polietileno, poliestireno expandido, que não permite que o calor vá a lugar algum. Ele tende a refletir as ondas na casa, criando um microclima favorável para a vida.
A segunda é uma folha de 7-15 mm, que pode refletir o fluxo de calor o máximo possível. De acordo com as leis da física, o material, se for laminado, acumula até 90-95% de energia térmica, os 5-10% restantes são retidos por polietileno, fibra.
O processo de produção é simples: o metal é soldado ao material, conectando-se a ele em um único todo, após o qual adquire a capacidade de refletir o corpo.
O isolamento térmico é produzido em um ou dois lados, o que determina a faixa de uso. O isolamento, no qual uma camada é de alumínio, é usado para isolar o interior da sala. Se o material for laminado em ambos os lados, eles isolam unidades de refrigeração, redes de aquecimento, edifícios industriais, rodovias de fábricas.

Nuances de aplicação

Ao escolher o isolamento térmico, vale lembrar que nem todos podem refletir o calor. Para que o indicador seja máximo, a folha deve ser grossa o suficiente. Na maioria das vezes, o isolamento, sua base, é o polietileno extrudado, que possui uma espessa camada de alumínio que retém o máximo de energia térmica. Estes incluem aquecedores Teplofol, Penofol, Alufol, outros.

Como montar corretamente uma tela refletora de calor atrás da bateria Teplofol

O revestimento, que pode refletir, está disponível na forma de esteiras, folhas laminadas, cilindros para tubos. Se for feito de acordo com a tecnologia, teste, a característica de resistência térmica deve ser indicada nos documentos anexos. Se você frustrar o material, sua gama de aplicações se expandirá ao infinito. É ideal para

trabalho interior material de polietileno metalizado ideal, que é capaz de refletir o calor. Ao instalar, você precisará deixar uma distância entre a caixa e a parede para ventilação. Isso preservará o material, evitará o acúmulo de umidade, o crescimento de mofo.
Se for isolamento térmico externo, vale a pena parar em lã mineral ou p/e com metal

Ao colocar, é importante que o material esteja encaixado, as ranhuras sejam coladas com fita adesiva especial.
Quando o teto é isolado, é usada lã mineral, uma camada de ar entre ela e o acabamento. Para criar um design semelhante, uma caixa de barras de madeira é montada e um perfil de metal também é usado.

Para redes de aquecimento, adutoras de pequeno diâmetro, o isolamento sem entreferro será indispensável. Se o tubo for grande em diâmetro, é necessário um travesseiro entre ele e o invólucro, uma exceção à regra é a lã mineral de folha. Quando o isolamento de tubulações é feito com base em polietileno, é desejável que seja revestido em ambos os lados. Para que os radiadores de aquecimento funcionem com capacidade total, eles usam um material que pode refletir efetivamente o calor. Corte uma folha para encaixar a bateria, coloque-a entre a parede e o aquecedor, enquanto a folha deve ser direcionada para a sala. O isolamento é fácil de instalar, mas garante uma alta eficiência de aquecedores, baterias, aquecedores, aumentando em 30-35%.

isolamento térmico da bateria

Area de aplicação

O isolamento com uma camada refletiva é usado para isolar as seguintes estruturas:

paredes, tetos, pisos, portas;
banhos e saunas;

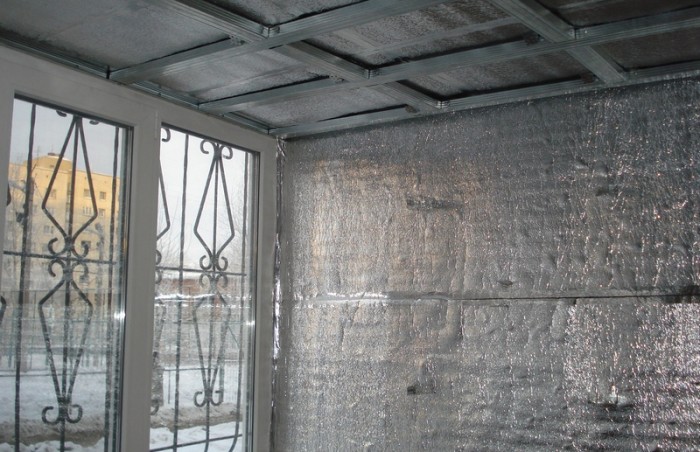

sótãos, varandas, sótãos, telhados;
condutas de ar, sistemas de ventilação;
containers;
congeladores e frigoríficos;
equipamento industrial;
carrocerias e muito mais.

O isolamento de folha não é usado para despejar em betonilhas de concreto, pois os componentes da solução destroem a folha de alumínio.

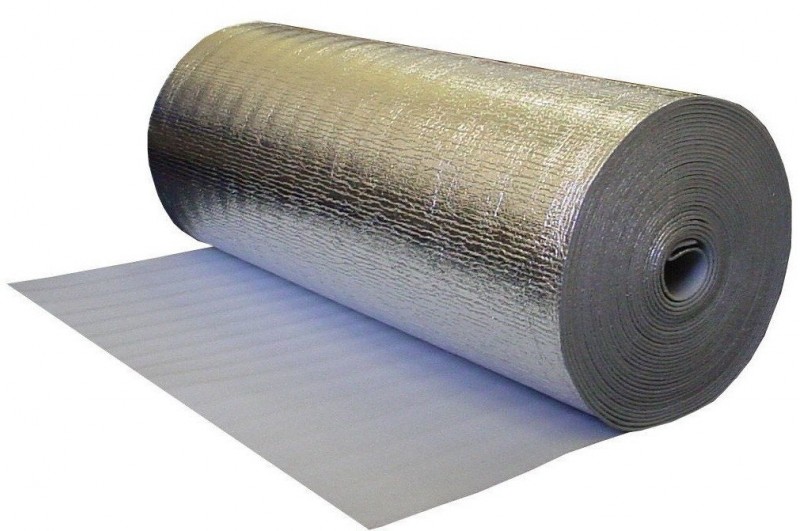

Um dos aquecedores de folha mais populares são Porileks e Penofol.

Porilex é um isolamento refletivo feito de espuma de polietileno, com todas as células fechadas. Este isolamento tem boa barreira de som e vapor e um baixo coeficiente de condutividade térmica - 0,04 W / m K. O Porilex corta-se facilmente com uma faca e é resistente a óleos e gasolina. É necessário deixar um espaço de 1-1,5 cm entre ele e o material de revestimento.
A série NPE-LF tipo A é usada para paredes, tetos e telhados em casas particulares ou outras instalações residenciais (para banhos), atrás de radiadores, sistemas de ventilação, equipamentos industriais e assim por diante. É produzido com uma espessura de 3 a 20 mm, uma largura de 120 cm, um comprimento de 10 a 25 m. A temperatura de funcionamento do isolamento térmico é de -40 a +90 ° C, o grupo de inflamabilidade é G4.
O Porilex tipo B possui as mesmas características, mas possui acabamento em folha de alumínio dupla face. Produzido em espessuras de 3 a 10 mm. O tipo C tem um lado folheado e o outro autoadesivo. Ao contrário dos dois tipos anteriores, é produzido em rolos de menor largura - 60 cm e com comprimento de 10 a 30 m.
Penofol está disponível nos mesmos tipos A, B, C, mas sua condutividade térmica é um pouco maior - 0,049 W / m K. Produzido em rolos, é melhor usá-lo apenas em ambientes internos.

Uma maneira legal realmente funcional de economizar dinheiro. Todos precisam saber disso!

“Como ficou agradável e quente na casa, depois que os pisos foram isolados com isolamento térmico refletivo. Não é à toa que eles decidiram escolher e comprar esse material específico. Compramos o Penofol tipo C, autoadesivo. Como resultado, todo o reparo foi rápido e sem problemas. É muito fácil de colocar e fixa bem. Andar no chão, aliás, ficou mais agradável e suave. Linóleo foi colocado em cima do isolamento.

Mikhail Sviridov, Moscou.

“O isolamento refletivo foi escolhido devido a muitos comentários positivos dos vizinhos. No primeiro inverno após a instalação do aquecedor de água, notamos que na sala dos fundos onde está, alguns lugares começaram a congelar bastante. Portanto, decidimos que precisamos isolá-lo. Acabamento das paredes, teto e piso. Com o início do inverno, notamos imediatamente a diferença, no quarto dos fundos ficou muito melhor e mais quente. Agora não nos preocupamos que os canos congelem.”

Kirill, região de Moscou.

“Usamos o Porilex para isolar o piso de toda a casa. De cima, foi fechado em alguns quartos com linóleo e em outros - com parquet. Posso dizer com certeza: o chão ficou visivelmente mais quente, e andar sobre ele é mais agradável, pois ficou mais macio. Há também menos ruído ao caminhar. O isolamento foi feito em base autoadesiva, para que fosse mais rápido e fácil concluir o reparo. Em geral, estamos satisfeitos com o resultado, recomendamos.”

Tabela com preços em que você pode comprar isolamento térmico de folha refletiva de diferentes marcas:

O isolamento refletivo reduz significativamente a perda de calor do edifício, reduzindo assim os custos de aquecimento e a quantidade de combustível necessária. Antes de escolher um material, você deve verificar os certificados de qualidade, pois alguns fabricantes em vez de papel alumínio pulverizam uma fina camada de metal comum na superfície do isolamento. Esse isolamento térmico, a julgar pelas avaliações de construtores profissionais, possui características de isolamento térmico significativamente mais baixas e sua vida útil também é mais curta. Se um rolo de isolamento tiver um preço muito baixo, provavelmente é falso.
