ท่อใต้ท้องถนนแบบไหนที่เหมาะกับการให้คุณสมบัติและวัสดุ

การระบายน้ำตามแนวปริมณฑลของอาคาร คุณสมบัติของการวางแผนและการติดตั้ง

การระบายน้ำที่พื้นผิวซึ่งติดตั้งไว้รอบ ๆ บ้านเป็นแนวเปิดตามแนวปริมณฑลของฐานราก เชื่อมต่อกัน ณ จุดหนึ่งด้วยหลุมตรวจสอบ จากจุดเชื่อมต่อ สายจะถูกโอนไปยังอ่างเก็บน้ำหรือตัวสะสม

สาขาเครือข่ายการระบายน้ำผิวดินและเครื่องรับจุดรอบบ้าน

เมื่อวางแผนวิถีของกิ่งก้าน จุดสูงสุดจะถูกเลือกที่ระยะสูงสุด 50 - 70 ซม. จากขอบของฐานราก จากจุดนี้ช่องทางจะถูกขุดด้วยความเอียง - จนถึงจุดติดตั้งบ่อน้ำแก้ไขเพื่อให้แน่ใจว่าน้ำไหลฟรี

องค์ประกอบกำจัดความชื้นในระบบรอบ ๆ บ้าน

ในการติดตั้งระบบระบายน้ำบนพื้นผิวรอบฐานรากของบ้าน คุณจะต้อง:

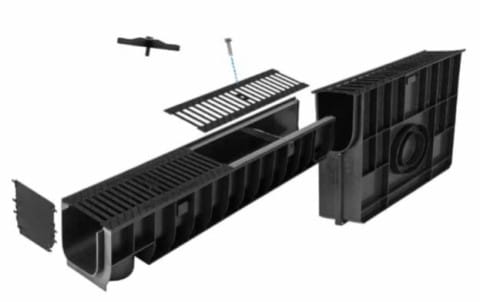

ถาดพร้อมแท่ง. มีสินค้าหลายขนาด วัสดุหลักในการผลิตคือโพลีเมอร์คอนกรีต ภาชนะพลาสติกเหมาะสำหรับติดตั้งบนทางเดินตกแต่ง พื้นที่ตาบอด หากคุณต้องการวางกิ่งไม้ที่ทางเข้าโรงรถหรือบ้าน ควรใช้ถาดคอนกรีตที่มีตะแกรงโลหะซึ่งออกแบบมาสำหรับน้ำหนักสูงสุด 25 ตัน ภาชนะสำเร็จรูปมีส่วนประกอบเชื่อมต่อที่ยึดแน่นเหมือนตัวล็อค

ใส่ใจกับการมีอยู่ของตัวเว้นวรรค - ติดตั้งในถาดพลาสติก

ประเภทของรางน้ำและวัสดุในการผลิต

ทบทวนให้ดี. ง่ายต่อการติดตั้งชิ้นส่วนพลาสติกสำเร็จรูป คุณสามารถใช้วงแหวนคอนกรีตหรือแก้ไขสารละลายคอนกรีตเองได้

ถาดที่ต่อกับภาชนะทางออก

• ท่อสำหรับการถอน
• เครื่องนอน. กรวดและทรายอย่างแน่นอน หากคุณวางแผนที่จะติดตั้งบนฐานคอนกรีต คุณจะต้องเตรียมปูนสำหรับเทและกระดานแบบร่างเพื่อประกอบแบบหล่อ
• เครื่องมืองานดินและระดับอาคาร

วิธีการระบายน้ำบนพื้นผิวรอบ ๆ บ้านบนไซต์อย่างอิสระ? วิธีที่ดีที่สุดคือการรวมการติดตั้งท่อระบายน้ำกับการจัดพื้นที่ตาบอดหลังจากเติมรากฐาน วิธีการนี้จะช่วยอำนวยความสะดวกให้กับงานอย่างมาก - แทนที่จะขุดช่องสัญญาณ คุณสามารถทำให้ถาดลึกไปตามเส้นที่วางแผนไว้เมื่อทำการเติมและนำทางเดินที่เรียบอย่างสมบูรณ์ออกมา เติมพื้นที่ตาบอดด้วยคอนกรีต

ความสูงในการติดตั้งและทิศทางที่เป็นไปได้ของเส้นระบบ

หากคุณต้องบันทึกบ้านที่สร้างไว้ก่อนหน้านี้จากความชื้น คุณต้องทำเครื่องหมายที่ระยะห่างจากผนังสูงสุด 70 ซม.: ตอกหมุดแล้วดึงเทปหรือสายเบ็ด คุณจะต้องขุดร่องให้ลึกถึง 50 ซม. ความชันเป็นเส้นตรงสูงถึง 2 ซม. ต่อเมตร คุณสามารถคำนวณความลึกได้อย่างอิสระตามคำแนะนำในแผนภาพ:

ฝาถาด - ล้างด้วยหิน

ด้านล่างและผนังของคูน้ำมีความเข้มแข็ง: พวกเขากระแทกอย่างระมัดระวังโรยด้วยทรายอัดแน่นและเต็มไปด้วยกรวดหรือกรวด ในการทำให้ฐานมีอากาศถ่ายเท ผู้เชี่ยวชาญต้องการทำแผ่นคอนกรีตแบบเสาหิน: ด้านล่างจะถูกเทด้วยปูนจนถึงความสูงของด้านล่างของถาด มีการติดตั้งรางน้ำที่เชื่อมต่ออยู่บนฐานที่เตรียมไว้ ตรวจสอบความสมบูรณ์ของการเชื่อมต่อ: ขอบของภาชนะทั้งสองควรอยู่ในระดับเดียวกัน เพื่อไม่ให้เบี่ยงเบนจากเส้นแนวนอนให้ดึงสายเบ็ดลงไปที่ด้านล่าง

งานติดตั้งรางน้ำ

ฝาครอบได้รับการแก้ไขบนถาดที่ติดตั้ง ตรวจสอบความสูง หากมีการวางแผนที่จะวางกระเบื้องหรือหินแล้วการยื่นออกมาของรางน้ำจากคูน้ำจะต้องสอดคล้องกับความสูงของการเคลือบตกแต่งด้วยชั้นของปูนยึด

หิ้งรางน้ำเหนือพื้นที่ตาบอดที่เตรียมไว้สำหรับวางหิน

เป็นไปได้ที่จะบรรลุพื้นผิวที่เรียบอย่างสมบูรณ์และในขณะเดียวกันก็ให้ความลาดเอียงที่ถูกต้องกับพื้นที่ตาบอดเมื่อรวมการเทเข้ากับการติดตั้งระบบระบายน้ำ รางน้ำวางอยู่บนฐานกรวด สร้างความลาดชันขั้นต่ำจากผนังบ้าน มีการติดตั้งตาข่ายเสริมแรงบนวัสดุทดแทนและเทสารละลาย

ติดตั้งท่อระบายน้ำและเติมรางพร้อมกัน

ในระบบระบายน้ำแบบเปิดโล่งรอบบ้าน ต้องติดตั้งบ่อระบายน้ำอย่างน้อย 1 บ่อบนไซต์งาน ท่อ-กิ่งที่ต่อกับกับดักทรายเชื่อมต่อกับถัง

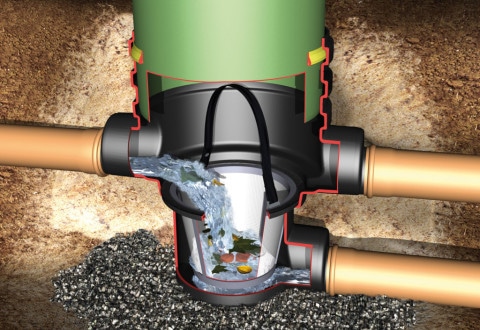

ถังระบายน้ำพร้อมฝาปิดเปล่า

ไม่จำเป็นต้องแก้ไขเพิ่มเติม การล้างท่อสามารถทำได้โดยใช้ตัวเก็บน้ำ และรางน้ำสามารถทำความสะอาดได้ง่ายจากพื้นผิว ท่อระบายน้ำถูกติดตั้งที่จุดต่ำสุด - ตำแหน่งที่จัดหาท่อทั้งหมดของเครือข่ายพื้นผิว

ข้อต่อท่อ

ติดตั้งภาชนะบนหมอนขนาดใหญ่ ท่อสาขาเชื่อมต่อกับเต้าเสียบตรวจสอบว่าท่อจ่ายอยู่ด้านล่างจุดเข้าของท่อระบายน้ำ ชั้นของทรายหรือกรวดละเอียดถูกเทระหว่างผนังของหลุมติดตั้งกับผนังด้านนอกของภาชนะ

โครงการถังระบายน้ำ

ท่อจ่ายน้ำถูกนำไปที่ท่อเก็บน้ำทิ้งของพายุ หรือเข้าไปในอ่างเก็บน้ำเทียมตามธรรมชาติ ซึ่งเป็นคูน้ำ

สร้างโครงการ

คุณภาพของการออกแบบขึ้นอยู่กับประสิทธิภาพของการสื่อสารการระบายน้ำ การออกแบบระบบระบายน้ำคำนึงถึงประเด็นต่อไปนี้:

• ระดับความไวของหินที่ก่อตัวเป็นดินต่อการชะล้างของดิน
• ค่าการซึมผ่านของดินบางชนิด
• การปรากฏตัวของการแปรสัณฐานของเปลือกโลก;
• โครงสร้างน้ำบาดาล
• ตำแหน่งและแหล่งจ่ายน้ำบาดาล

การออกแบบระบบระบายน้ำคำนึงถึงกฎต่อไปนี้:

• ความลาดชันจากด้านบนของท่อไปยังอุปกรณ์กักเก็บน้ำคือ 0.5-0.7%
• ระบบประกอบด้วยวิธีการตรวจสอบการทำงานของอุปกรณ์ระบายน้ำและล้าง
• ส่วนล่างของท่อติดตั้งอยู่ใต้ตำแหน่งฐานราก 20 ซม. (หากระบบระบายน้ำอยู่ติดกับบ้าน)

เป็นที่พึงประสงค์ว่าระบบระบายน้ำบนเว็บไซต์มีบ่อพัก มีการติดตั้งในสถานที่ที่ไปป์ไลน์เปลี่ยน เมื่อออกแบบจะมีการคำนวณระบบระบายน้ำด้วย

โครงการแผนผังบริเวณชานเมือง

ผู้อยู่อาศัยในฤดูร้อนที่มีทักษะทำการระบายน้ำของไซต์ด้วยมือของพวกเขาเอง ที่นี่คุณต้องรู้ว่ามีการระบายน้ำสองประเภท: พื้นผิวและความลึก ทางเลือกขึ้นอยู่กับวัตถุประสงค์ในการสร้างโครงสร้าง คุณสามารถใช้การระบายน้ำใกล้บ้านเท่านั้นเพื่อไม่ให้ดินถูกชะล้างภายใต้รากฐาน อีกทางเลือกหนึ่งคือการสร้างช่องบนไซต์เพื่อปรับปรุงภูมิทัศน์ วิธีนี้ใช้เมื่อพืชมีน้ำมากเกินไปและเกิดหนองน้ำ (หากมีอ่างเก็บน้ำอยู่ใกล้ ๆ หรือฝนตกหลายครั้งต่อสัปดาห์)

V. การออกแบบ subgrade พร้อมการขุดที่สมบูรณ์

36. วิธีการกำจัดพีทอย่างสมบูรณ์ประกอบด้วยการกำจัดดินที่อ่อนแอจากฐานของคันดินไปจนถึงชั้นแร่ที่หนาแน่นของก้นบึงด้วยการเติมดินนำเข้าคุณภาพสูงทันที ในเวลาเดียวกัน มีความจำเป็นต้องปฏิบัติตามเงื่อนไขที่พื้นทุ่นวางอยู่บนหลังคาของชั้นที่หนาแน่นพร้อมพื้นที่ทั้งหมด

37. เมื่อออกแบบพีท เราควรพยายามเพื่อความเสถียรสูงสุดของ subgrade โดยสร้างทางลาดที่ชันที่สุดของการขุด มุมลาดของการขุดถูกกำหนดตามข้อมูลของการศึกษาภาคสนาม /p สิบหก/. ความกว้างของด้านล่างของการขุดไม่ควรน้อยกว่าความกว้างของ subgrade ระหว่างขอบของคันดิน

เพื่อให้แน่ใจว่าคุณภาพของการกำจัดพีท เครื่องหมายของด้านล่างของการขุดควรตั้งไว้ที่ 10-15 ซม. ใต้ก้นบึง

38. หากก้นหนองน้ำมีความลาดเอียงตามยาวหรือตามขวางมากกว่า 10% ด้านล่างควรได้รับการพัฒนาเป็นขั้นๆ ในระหว่างการกำจัดพรุเชิงกล หรือในกรณีของพีทที่ไม่เสถียร ควรโยนหินก้อนใหญ่จากด้านล่าง / รูปที่. ก, ข/.

ด้วยวิธีการกำจัดพีทแบบระเบิด ก้นลาดควรใช้สิ่ว / มะเดื่อ วี/.

39. ขึ้นอยู่กับชนิดของหนองน้ำและปริมาณงาน การกำจัดพีทสามารถทำได้ด้วยวิธีต่อไปนี้:

ก) การพัฒนาทางกล

b) การระเบิดออก;

ค) การระเบิดใต้คันดิน

d) การกำจัดพีทไฮดรอลิก

จ) การปลูกคันดินที่ด้านล่างของบึงด้วยการอัดดินอ่อนโดยน้ำหนักของคันดิน

หมายเหตุ: ดู SNiP III-D สำหรับคำแนะนำเกี่ยวกับเทคโนโลยีและการจัดระเบียบของการกำจัดพีทด้วยวิธีการต่างๆ 5-62.

40. ในหนองน้ำประเภท II และ III ระดับย่อยควรถูกสร้างขึ้นโดยการบีบชั้นที่อ่อนแอออกด้วยน้ำหนักของคันดินที่ถูกเท ในเวลาเดียวกัน ความต้องการในการรองรับคันดินทั้งหมดบนชั้นแร่ที่หนาแน่นของก้นบึงก็จะต้องเป็นไปตามข้อกำหนดด้วย

หากมีชั้นพีทหนาแน่นในส่วนบนของบึง ให้ถอดหรือคลายชั้นพีทหลังด้วยวิธีการทางกล ระเบิด หรือไฮดรอลิกตามความกว้างของเกรดย่อย บวกสองแถบในแต่ละด้านที่มีความกว้างไม่น้อยกว่าความลึกของ บึง. หากชั้นหนาแน่นมีความลึกมากกว่าครึ่งหนึ่งของบึง เพื่อความสะดวกในการอัดรีด จำเป็นต้องจัดให้มีการติดตั้งช่องเติมพีททั้งสองด้านของตลิ่ง ปริมาตรของตัวรับพีทต้องมีอย่างน้อยครึ่งหนึ่งของปริมาตรของพีทที่จะบีบออก

ความสูงขั้นต่ำของชั้นจำนวนมากที่จำเป็นสำหรับการขับไล่ชั้นที่อ่อนแอนั้นถูกกำหนดโดยสูตร:

(7)

ที่ไหน:วี - ความกว้างของคันดินที่ฐาน

กับ - การยึดเกาะของชั้นที่อ่อนแอ

ชม_sl— พลังของชั้นอัด

- น้ำหนักปริมาตรของดินของคันดิน

ใช้คุณสมบัติพล็อต

เนื่องจากเว็บไซต์ของคุณมีความลาดชันเล็กน้อยจากบ้านไปบนถนน ถือว่าคุณโชคดีมาก สำหรับอุปกรณ์ระบายน้ำในไซต์ของคุณ ไม่จำเป็นต้องมีต้นทุนแรงงานจำนวนมาก ในกรณีของคุณ จำเป็นต้องรวมการระบายน้ำแบบเปิดและปิดอย่างถูกต้อง การระบายน้ำแบบเปิดมีการติดตั้งคูระบายน้ำแบบเปิดซึ่งจะทำหน้าที่การไหลของน้ำทั้งในช่วงฤดูใบไม้ผลิ - ฤดูร้อน - ฤดูใบไม้ร่วงและในช่วงฤดูหนาวที่ละลายเมื่อพื้นดินที่แช่แข็งยังไม่ดูดซับน้ำและความชื้นส่วนเกินที่พื้นผิวมีอยู่แล้ว จำเป็นมาก สำหรับอุปกรณ์ระบายน้ำดังกล่าวจะใช้กระเบื้องพิเศษเพื่อระบายน้ำซึ่งวางบนทางลาดเล็กน้อยเพื่อให้น้ำจากหลังคาและทางเดินเข้าสู่ระบบระบายน้ำหลัก (ปิด) โดยเร็วที่สุด การระบายน้ำแบบปิดช่วยให้ระบบระบายน้ำใต้ดินลึกขึ้น แต่เพิ่มเติมเกี่ยวกับเรื่องนี้เล็กน้อย ...

สำคัญ!!! กฎบางประการสำหรับการทำงานของระบบระบายน้ำบนดินเหนียว:

- เป็นการดีที่จะคลายดินหนักที่มีความหนาแน่นสูงเพื่อเพิ่มความจุของท่อระบายน้ำ

- ห้ามวางท่อระบายน้ำในบริเวณที่มีการวางแผนให้รถผ่าน

การสร้างการระบายน้ำลึกทุกวิธีเพื่อรับมือกับระดับน้ำใต้ดินในกระท่อมฤดูร้อน

จุดประสงค์ของการระบายน้ำลึกคือเพื่อลดปริมาณความชื้นในดิน การติดตั้งระบบระบายน้ำแบบลึกเหมาะสำหรับสถานการณ์ที่ไซต์ตั้งอยู่ในพื้นที่ชุ่มน้ำที่ลุ่มใกล้กับอ่างเก็บน้ำและเมื่อมีการวางแผนจะสร้างห้องใต้ดินโรงรถ ฯลฯ ใต้บ้าน

คูน้ำแบบดั้งเดิมไม่เหมาะอีกต่อไป จำเป็นต้องมีเครื่องมือพิเศษ - ท่อระบายน้ำ, กันซึมแบบม้วน

หลักการทำงานของการระบายน้ำที่ง่ายที่สุด: อุปกรณ์ระบายน้ำโดยใช้ท่อ

ความชื้นจะถูกรวบรวมในท่อระบายน้ำจากที่นั่น - เข้าไปในท่อกลางจากนั้นผ่านบ่อกักเก็บน้ำจะเข้าสู่ปริมาณน้ำและน้ำจะถูกระบายออกจากไซต์ บ่อพักก็ถือเป็นอุปกรณ์เพิ่มเติมเช่นกัน

เมื่อสร้างการระบายน้ำจำเป็นต้องจัดระบบกำจัดความชื้นคุณภาพสูง บทบาทของการรับน้ำจะดำเนินการโดยคูตามถนน, หุบเหว, แม่น้ำ, โครงสร้างท่อระบายน้ำ

การวัดความลึกสำหรับติดตั้งระบบระบายน้ำรอบแปลงสวน

ระบบระบายน้ำของไซต์ติดตั้งอยู่ต่ำกว่าระดับที่พื้นดินไหล เป็นไปไม่ได้ที่จะทำการวัดด้วยตัวเองโดยไม่ต้องใช้เครื่องมือ geodetic ขอแนะนำให้ติดต่อนักอุทกธรณีวิทยามืออาชีพซึ่งจะวัดความลึกและสร้างแผนดินโดยละเอียดซึ่งระบุความลึกของการไหลของน้ำใต้ดิน

หากไม่จำเป็นต้องระบายน้ำบนที่ดินเพื่อป้องกันรากฐานของบ้านจากการชะล้าง แต่เพื่อสร้างเงื่อนไขสำหรับพืชพรรณจะใช้วิธีการวัดความลึกแบบง่ายบนดินแร่ ช่องจะติดตั้งที่ความลึก 0.6 - 1.5 ม. สำหรับพืชสวนและสนามหญ้า - สูงถึง 0.8 ม. สำหรับป่าไม้ ต้นไม้สูง - สูงถึง 0.9 ม. สำหรับต้นไม้ - สูงถึง 1.2 - 1, 5 ม. สำหรับฐานพีท ความลึกของคูน้ำคือ 1 - 1.6 ม. เนื่องจากพีทมีแนวโน้มที่จะตกลง

ท่อต่างๆ

ร่องสำหรับวางท่อระบายน้ำ

ในการสร้างโครงสร้างการระบายน้ำจะใช้ท่อที่มีรูพรุนซึ่งมีรูขนาด 2-5 มม. เมื่อประมาณ 40 ปีที่แล้ว ท่อระบายน้ำสร้างจากเซรามิกส์หรือซีเมนต์ใยหิน แต่ผลิตภัณฑ์ล้มเหลวทันที - ต้องล้างท่ออย่างต่อเนื่องเพื่อไม่ให้มีสิ่งสกปรกอยู่ภายใน

ท่อโพลีเมอร์ - การออกแบบโดยคำนึงถึงความแตกต่างทางเทคนิคทั้งหมด เส้นผ่านศูนย์กลางของท่อคือ 50 - 200 มม. และบางพันธุ์มีกลไกการกรองที่ป้องกันช่องระบายน้ำจากการอุดตัน

การสร้างการระบายน้ำที่ถูกต้องของไซต์ด้วยมือของคุณเองตามโครงการ

การติดตั้งระบบระบายน้ำแบบลึกดำเนินการดังนี้:

1. ขุดช่องกว้าง 0.4 ม. (วิธีกำหนดความลึกที่เขียนไว้ด้านบน)
2. ช่องทางถูกปกคลุมด้วยทรายและกรวดสลับกัน
3. บนพื้นฐานนี้มีการติดตั้งท่อระบายน้ำ
4. โครงสร้างถูกปกคลุมไปด้วยเศษหินหรืออิฐ ในขณะที่ความลึกของคลองเหลือเพียงครึ่งเดียว
5. คูน้ำถูกปกคลุมด้วยดินร่วนปนที่มีโครงสร้างหนาแน่น
6. ชั้นสุดท้ายเป็นดินที่อุดมสมบูรณ์

บ่อพักที่มีการระบายน้ำแบบเปิด

เพื่อควบคุมการระบายน้ำและทำความสะอาดท่อ บ่อพัก (กลมหรือสี่เหลี่ยม) จะถูกสร้างขึ้นในโครงสร้าง พวกเขาทำจากวงแหวนคอนกรีตเสริมเหล็ก หากระบบระบายน้ำบนไซต์ตั้งอยู่อย่างน้อย 3 ม. ให้ใช้ท่อพีวีซี (ที่มีพื้นผิวเรียบหรือลูกฟูก) ที่มีขนาดเส้นผ่าศูนย์กลาง 0.3 - 0.5 ม. บ่อน้ำไม่ต้องการความรัดกุมและกันน้ำเนื่องจากหน้าที่ของพวกเขาคือการควบคุมน้ำ ไหลและจ่ายน้ำแรงดันเพื่อทำความสะอาดท่อ

ช่องว่างระหว่างบ่อน้ำไม่เกิน 50 ม. ในโครงสร้างคุณภาพสูง บ่อน้ำยังตั้งอยู่ที่ทางเลี้ยวของคลอง

หลังจากติดตั้งระบบระบายน้ำแล้ว ด้วยโครงสร้างที่ดำเนินการอย่างเหมาะสมแล้ว จะมองไม่เห็นบนพื้นผิวและไม่รบกวนวัตถุอื่นๆ การระบายน้ำออกจากพื้นที่ช่วยกระตุ้นการเจริญเติบโตของพืชป้องกันน้ำขังและชะล้างดินใต้ฐานราก

ดูวีดีโอ

ข้อผิดพลาดทั่วไปในการสร้างการระบายน้ำ:

• การใช้ท่อที่ไม่เหมาะสมกับดินนี้ ส่งผลให้ท่ออุดตัน ตัวอย่างการผสมที่ไม่ถูกต้อง: ท่อระบายน้ำที่ไม่มีตัวกรองสำหรับดินเหนียว
• การติดตั้งท่อส่งลงดินโดยตรงโดยไม่ต้องเตรียมการกรอง
• การสร้างทางลาดที่ไม่ถูกต้องและปริมาณน้ำที่ไม่สม่ำเสมอจากเพลาของบ่อน้ำ

ระบบระบายน้ำที่มีความสามารถสำหรับการกำจัดน้ำบาดาลรับประกันอายุการใช้งานที่ยาวนานของวัสดุก่อสร้างรากฐานของอาคารในประเทศและพืชพันธุ์ที่หนาแน่น การระบายน้ำของไซต์จะต้องดำเนินการตามกฎทั้งหมดของ SNIP เพื่อให้การออกแบบมีประสิทธิภาพมากที่สุด!

หก. การออกแบบ subgrade พร้อมการขุดบางส่วน

41. ควรกำหนดเตียงดินที่มีพีทบางส่วนในกรณีต่อไปนี้:

ก) ถ้าความหนาแน่นของตะกอนพีทเพิ่มขึ้นตามความลึก

b) ถ้าที่ระดับความลึกของหนองบึงมีชั้นของตอไม้สูงซึ่งไม่อนุญาตให้ใช้โครงสร้างย่อยประเภทอื่น

c) เพื่อเร่งการรวมฐาน

ข้อกำหนดเดียวกันนี้ใช้กับระดับย่อยที่มีการกำจัดพีทบางส่วนสำหรับเขื่อนลอยน้ำ / Ch.

42. ความลึกขั้นต่ำของการเปลี่ยนพีทด้วยดินแร่คุณภาพสูงควรเป็นแบบที่ความหนารวมของชั้นจำนวนมากจากด้านบนของชั้นพีทที่เหลือจนถึงเครื่องหมายการออกแบบไม่น้อยกว่าที่กำหนดในตาราง .

43. ควรตรวจสอบความเสถียรของฐานของเขื่อนป้องกันการอัดขึ้นรูปด้วยพีทบางส่วนตามสูตร Gersevanov-Puzyrevsky:

ที่ไหน:R_{ปราศจาก} — ค่าของโหลดเฉพาะที่ไม่ก่อให้เกิดการเสียรูปของฐานพลาสติก

วี - ความกว้างของคันดินตามฐาน

- น้ำหนักปริมาตรของวัสดุของคันดิน

คือน้ำหนักปริมาตรของพีทในสภาพธรรมชาติ

ชม_วี — ความลึกของการกำจัดพีท;

เจ และ C — มุมของแรงเสียดทานภายในและการเกาะกันของพีทตามข้อมูลในห้องปฏิบัติการ

44. จำนวนการตั้งถิ่นฐานของเขื่อนที่มีการกำจัดพีทบางส่วนเนื่องจากการบดอัดของชั้นพีทที่เหลือจะถูกกำหนดในลักษณะเดียวกับเขื่อนลอยน้ำ / p /.

45. ระยะเวลาของการตั้งถิ่นฐานอย่างเข้มข้นของคันดินเนื่องจากการรวมตัวของดินฐานรากนั้นถูกกำหนดในลักษณะเดียวกับเขื่อนลอยน้ำ / หน้า 82/.

ด้วยการกำจัดพีทบางส่วน อัตราการรวมฐานจะเพิ่มขึ้นตามสัดส่วนของอัตราส่วนกำลังสองของความลึกทั้งหมดของบึงต่อความหนาของพีทที่ถูกดึงออก

อัลกอริธึมการระบายน้ำแบบปิดสำหรับดินเหนียว

1. ขั้นตอนแรกในการก่อสร้างระบบระบายน้ำแบบปิดคือการกำหนดตำแหน่งของการรับน้ำซึ่งอาจเป็นอ่างเก็บน้ำธรรมชาติหรือคูน้ำตามถนน

วิธีแก้ปัญหาการขาดน้ำธรรมชาติ? มีหลายวิธีในการแก้ปัญหาน้ำออก:

- อุปกรณ์ของอ่างเก็บน้ำเทียมเช่นบ่อน้ำในประเทศหรือหนองน้ำ

- อุปกรณ์ของคูน้ำลึกนอกไซต์ (แน่นอนไม่ใช่เพื่อความเสียหายของเพื่อนบ้าน);

- การจัดวางบ่อน้ำตื้นในแนวดิ่งด้วยการสูบน้ำอัตโนมัติโดยใช้เครื่องสูบน้ำ

2. เจาะร่องลึก 1 - 1.2 ม. และกว้าง 35 - 40 ซม. ตามขอบของไซต์เพื่อรวบรวมน้ำที่อยู่ใต้ท่อนำเข้าสู่แหล่งน้ำ ให้เรียกว่า "ช่องหลัก" แนะนำให้วางท่อที่มีเส้นผ่านศูนย์กลาง 110 มม. ในช่องหลัก ท่อหลักวางลึกกว่าท่อรวบรวมของการระบายน้ำเล็กน้อย ตามเอกสารกำกับดูแลระบบระบายน้ำอยู่ห่างจากรั้วไม่เกิน 0.5 ม. และ 1 ม. จากพื้นที่ตาบอดของบ้าน

3. น้ำเข้าสู่คลองหลักผ่านร่องระบายน้ำ ขุดโครงข่ายร่องลึก 0.8–1.2 ม. และกว้าง 30–35 ซม. เพื่อรวบรวมท่อระบายน้ำในพื้นที่ อุปกรณ์ของเครือข่ายร่องลึกสำหรับวางช่องเล็ก ๆ ที่ทางลาดอย่างน้อย 3-5 ซม. ต่อเมตรเชิงเส้น ดังนั้นจึงมั่นใจได้ว่ามีการไหลปกติ ด้วยความลาดชันที่น้อยกว่า อัตราการไหลจะลดลง และอาจสังเกตเห็นความซบเซาของน้ำในพื้นที่ ระยะห่างระหว่างท่อระบายน้ำในพื้นที่ดินเหนียวหนักประมาณ 7-10 เมตร

4. เมื่อเครือข่ายร่องลึกทั้งหมดถูกขุดแล้ว คุณต้องเปิดทิ้งไว้และทดสอบ ตามหลักการแล้วฝนตกหนักเหมาะสำหรับสิ่งนี้ แต่ถ้าไม่คาดว่าจะเกิดขึ้นในอนาคตอันใกล้นี้ คุณต้องกำจัดช่องทางให้ดี ดูว่าน้ำจะไหลเร็วแค่ไหนและเร็วแค่ไหนและหยุดนิ่งหรือไม่ หากจำเป็นจะต้องขจัดปัญหาคือเพื่อเพิ่มอัตราการไหล - เพิ่มความลาดชันหรือเส้นผ่านศูนย์กลางของท่อในกรณีที่น้ำนิ่ง - เพิ่มความหนาแน่นของการแตกแขนงของเครือข่ายช่องระบายน้ำ

5. หลังจากตรวจสอบแล้วสามารถปิดท่อได้อย่างปลอดภัย เมื่อต้องการทำเช่นนี้ ให้วางแนวร่องที่ขุดด้วย geotextiles ที่ผ่านน้ำได้ดี เช่น interlining บนดินเหนียวหนักและดินร่วนปน ตัวกรองการระบายน้ำปริมาตรพิเศษมีประสิทธิภาพโดยเฉพาะอย่างยิ่ง ซึ่งไม่เพียงแต่ป้องกันท่อจากการตกตะกอน แต่ยังปรับปรุงการไหลของน้ำอีกด้วย ตัวกรองดังกล่าวทำมาจากวัสดุอินทรีย์ที่มีรูพรุน เช่น ฟางข้าว ใยมะพร้าว หรือเส้นใยพีท

6. วางท่อสำเร็จรูปนำไปสู่ช่องทางหลัก ท่อพลาสติกลูกฟูกและท่อพรุนที่ใช้กันมากที่สุดที่มีขนาดเส้นผ่าศูนย์กลาง 63 มม.

7. ท่อระบายน้ำเชื่อมต่อกันด้วยทีออฟพิเศษ - ข้อต่อหรือกากบาทห่อด้วย geotextiles เพื่อป้องกันไม่ให้อนุภาคของแข็งเข้าไปในท่อ

8. ห่อปลายท่อที่ว่างใน geotextile หลายชั้นแล้วยึดให้แน่นด้วยลวด น้ำส่วนเกินเข้าสู่ระบบระบายน้ำผ่านปลายท่อที่ว่าง

9.เติมท่อด้วยวัสดุหลวมที่ผ่านน้ำได้ดี ผู้เชี่ยวชาญแนะนำให้ใช้หินบด, ดินเหนียวขยายตัว, หินก้อนเล็ก, ทรายสำหรับสิ่งนี้ แต่ฉันขอแนะนำให้ใช้ทรายเนื้อหยาบเท่านั้นเพราะไม่เพียงผ่านน้ำได้ดี แต่ยังไม่ทำให้ไซต์อุดตันในระหว่างการซ่อมแซม ชั้น backfill ที่ด้านข้างและด้านบนอย่างน้อย 15 ซม.

10. แซนวิชที่เกิดขึ้นจาก geotextile ท่อและทรายซ้อนทับกับขอบที่ว่างของ geotextile และปกคลุมด้วยทรายหยาบอีกครั้ง

Natalia Vysotskaya นักออกแบบภูมิทัศน์ Ph.D. -X. วิทยาศาสตร์

2556 – 2557, ปลูกสวน. สงวนลิขสิทธิ์.

การสร้างการระบายน้ำผิวดินในบริเวณที่มีดินเหนียว

การระบายน้ำที่พื้นผิวของไซต์ถือเป็นวิธีที่ดีในการป้องกันน้ำขังของดิน สำหรับการก่อสร้างโครงสร้างดังกล่าวไม่จำเป็นต้องมีร่องลึก การระบายน้ำของไซต์ดำเนินการโดยใช้ถาดหรือวิธีการเติม

การระบายน้ำที่พื้นผิวทำด้วยตัวเองถูกสร้างขึ้นดังนี้:

• การประมวลผลทางภูมิศาสตร์ของภูมิทัศน์กำลังดำเนินการสร้างเลย์เอาต์ของคูน้ำ
• ร่องลึกลึก 70 ซม. กว้าง 50 ซม.
• ผนังเอียงขึ้นอยู่กับชนิดของดิน ความลาดชันมาตรฐานคือ 30 องศา

หากใช้วิธีทดแทน ช่องจะเต็มไปด้วยหินบดที่ความลึก 2/3 ของความลึก และเทหินบด 1/3 ของเศษเล็กเศษน้อย จากด้านบนสนามเพลาะถูกปกคลุมด้วยสนามหญ้า

หากใช้วิธีถาดจะใช้ถาดพิเศษเพื่อสร้างการระบายน้ำ วัตถุประสงค์ของผลิตภัณฑ์คือ การกำจัดน้ำฝน น้ำระบายน้ำ รับผลิตถาดระบายน้ำคอนกรีต โพลีเมอร์ ผลิตภัณฑ์พีวีซี ถาดคอนกรีตโพลีเมอร์

การระบายน้ำของถาดถูกสร้างขึ้นดังนี้:

• ร่องลึก 10 ซม. ถูกเติมและอัดด้วยส่วนผสมของทราย
• ถาดและที่บรรจุทรายและฝุ่นที่ทำจากวัสดุพีวีซีติดตั้งอยู่ด้านบน
• ตะแกรงวางอยู่บนถาด (เพื่อไม่ให้เศษขยะหล่นเข้าไปข้างใน และร่องลึกดูสวยงามมากขึ้น) หรือใช้ถาดระบายน้ำแบบพิเศษพร้อมตะแกรง

อุปกรณ์ระบายน้ำ

เครือข่ายการระบายน้ำแบบเปิดและแบบปิด การระบายน้ำสวนงบประมาณ

ด้วยมือของคุณเองการระบายน้ำแบบเปิดโล่งของไซต์ทำได้ง่ายกว่ามาก แผนภาพการเดินสายไฟ:

• เลือกเส้นกลาง - ร่องลึกจะถูกสร้างขึ้นตามนั้นซึ่งจะนำกิ่งก้านด้านข้าง
• ทำเครื่องหมายกิ่งด้านข้าง: ทำมุมสูงถึง 45o ถึงคูน้ำหลัก

แผนภาพการเดินสายไฟของเครือข่ายการระบายน้ำที่พื้นผิว

ความลึกของร่องลึกอยู่ระหว่าง 50 ถึง 70 ซม. ตามกิ่งก้านด้านข้างมีความลาดชันสูงถึง 2 ซม. ต่อเมตรไปทางทางหลวงสายหลัก ความกว้างของคูน้ำสูงถึง 50 ซม. ขอแนะนำให้ขยายช่องเมื่อคุณเข้าใกล้กิ่งหลักเพื่อให้น้ำไหลผ่าน

ผนังของร่องลึกก้นสมุทรถูกขุดในลักษณะที่ได้รับความลาดเอียงไปทางด้านล่าง - ด้วยมุมสูงถึง 30 ° ด้านล่างจะต้องกระแทก การจัดเตรียมเพิ่มเติมขึ้นอยู่กับประเภทของคูน้ำที่เลือก - เปิดหรือปิด

สายเปิด:

มันถูกเทลงบนพื้นผิวด้านในด้วยสารละลายตามแบบหล่อ: ช่องคอนกรีตไม่ได้ถูกล้างออกด้วยน้ำ ทำความสะอาดง่าย และสามารถใช้งานได้นานหลายทศวรรษ

ช่องระบายน้ำคอนกรีต

เต็มไปด้วยกรวดบน geotextile และทิ้งไว้เป็นลำธารแห้งและแถบกรวดตามทางเดิน

สายเปิดความงามในสวน

ผนังภายในปูด้วยหินประดับ

หินเคลือบเงาบนผนัง

ในสนามเพลาะปิด แซนวิชถูกสร้างขึ้นจากวัสดุพิเศษ: geotextile หินบด และถ้าจำเป็น ท่อพรุน

เส้นปิดใต้สนามหญ้า

Geotextiles วางอยู่บนเบาะทรายเพื่อให้ความกว้างของขอบฟรีถึง 60 ซม. ชั้นของหินบดที่มีความหนาสูงสุด 30 ซม. ถูกเทลงบนผืนผ้าใบ

ปูผ้าลินิน

หากจะติดตั้งท่อ ให้วางท่อลงในหลุมทดแทนกรวด ห่อผ้าใบในรูปของลูกกลิ้งเชื่อมต่อขอบ

แซนวิช: กรวดในห่อ

ชั้นของทรายหรือกรวดละเอียดถูกเทลงมาจากด้านบน พื้นผิวถูกปกคลุมด้วยชั้นของดินหรือสนามหญ้าด้วยหญ้าสนามหญ้า

กฎพื้นฐานสำหรับการจัดวางร่องลึกและปัญหาที่เจ้าของไซต์ต้องเผชิญเมื่อติดตั้งท่อระบายน้ำบนพื้นผิว

การติดตั้งถาดด้วยตนเองตามคำแนะนำไม่เป็นปัญหา ไม่จำเป็นต้องใช้เครื่องมือพิเศษใดๆ ส่วนประกอบและชิ้นส่วนเชื่อมต่อทั้งหมดได้รับการจัดเตรียมอย่างรอบคอบโดยผู้ผลิต การติดตั้งเส้นพลาสติกทำได้ง่าย เป็นการยากที่จะรับมือกับการสร้างกิ่งก้านสาขาที่สมบูรณ์บนพื้นที่ขนาดใหญ่ที่มีภูมิประเทศที่ซับซ้อน ปัญหาเริ่มต้นแล้วในขั้นตอนการวางแผน การขุดดินใช้เวลานาน และในกรณีที่คำนวณผิดพลาด อาจจำเป็นต้องวางร่องลึกใหม่ เพื่อให้ระบบใช้งานได้นานหลายทศวรรษ ให้ความไว้วางใจในการวางแผนและการติดตั้งให้กับผู้เชี่ยวชาญ

โครงการระบายน้ำและระบายน้ำ

เมื่อพิจารณาจากคุณสมบัติข้างต้นแล้ว การเลือกประเภทของระบบระบายน้ำจะทำได้ตั้งแต่พื้นผิวแนวตั้งและความลึก การระบายน้ำที่พื้นผิวทำหน้าที่ระบายน้ำฝนและละลายน้ำจากพื้นผิวของไซต์

การออกแบบและติดตั้งระบบดังกล่าวไม่ใช่เรื่องยาก เนื่องจากท่อระบายน้ำอยู่บนพื้นผิว จึงไม่จำเป็นต้องคำนวณความลึกของการระบายน้ำตามลำดับ และปริมาณการขุดก็ไม่มีนัยสำคัญ

การระบายน้ำที่พื้นผิวทำหน้าที่กำจัดฝนและละลายน้ำออกจากพื้นผิวของไซต์ การออกแบบและติดตั้งระบบดังกล่าวไม่ใช่เรื่องยาก เนื่องจากท่อระบายน้ำอยู่บนพื้นผิว จึงไม่จำเป็นต้องคำนวณความลึกของการระบายน้ำ ดังนั้นปริมาณของการขุดจึงไม่มีนัยสำคัญ

การระบายน้ำในแนวตั้งเป็นระบบของบ่อระบายน้ำที่อยู่ในสถานที่ที่มีความชื้นสะสมมากที่สุด น้ำที่เก็บรวบรวมจะถูกปล่อยลงสู่ชั้นล่างของดินหรือสูบออกโดยใช้อุปกรณ์สูบน้ำ

ระบบน้ำลึกมีประสิทธิภาพมากที่สุดเนื่องจากช่วยให้คุณสามารถปกป้องอาณาเขตจากแหล่งน้ำเกือบทั้งหมด เป็นโครงข่ายท่อระบายน้ำซึ่งมีความลึกระดับหนึ่ง การระบายน้ำดังกล่าวมักใช้เพื่อป้องกันฐานรากและชั้นใต้ดิน ตลอดจนพื้นที่สวนจากแหล่งจ่ายแรงดันดินและพื้นดิน
