วิธีการดัดเหล็กเส้น แผ่นโลหะ ฯลฯ โดยไม่ต้องใช้เครื่องมือพิเศษ
หากคุณได้เริ่มการยกเครื่องครั้งใหญ่ด้วยมือของคุณเองแล้ว ไม่ว่าจะทำที่ไหน: ที่บ้านหรือในอพาร์ตเมนต์ คุณต้องเตรียมพร้อมสำหรับการทดสอบหลายอย่าง
โดยเฉพาะอย่างยิ่ง ปัญหาจำนวนหนึ่งอาจเกิดขึ้นซึ่งแก้ไขได้ยากมากหากไม่มีประสบการณ์ที่เหมาะสมและอุปกรณ์พิเศษ ตัวอย่างเช่น ไม่ใช่ทุกคนที่รู้วิธีดัดแผ่นโลหะ เหล็กเส้น โปรไฟล์ มุม ฯลฯ ในขณะที่ได้ผลลัพธ์ที่ดี ในบทความนี้ เราจะพยายามตอบคำถามที่ "ไม่ยืดหยุ่น" โดยใช้เครื่องมือจำนวนน้อยที่สุด
วิธีดัดแผ่นโลหะ ชุบสังกะสี โปรไฟล์
บ่อยครั้งเมื่อทำการติดตั้งโครงสร้างโลหะ ไม่เพียงแต่จะต้องตัดเหล็กแผ่นเท่านั้น แต่ยังต้องให้รูปทรงโค้งมนอีกด้วย
คุณสามารถทำสิ่งนี้ได้ที่บ้านโดยไม่ต้องเสียเงินกับบริการของบุคคลที่สาม ตัวอย่างเช่นวิธีการดัดแผ่นโลหะ? ในการทำเช่นนี้เราต้องใช้ค้อนไม้หรือยางคีมคีบโต๊ะ
หากคาดว่าจะมีความโค้ง 90 องศา ชุดเครื่องมือนี้ก็น่าจะเพียงพอ แผ่นงานก็ห้อยลงมาจากขอบโต๊ะ หลังจากนั้นจะได้ความโค้งที่ต้องการโดยกรีดสม่ำเสมอในบริเวณโค้งงอ
วิธีดัดท่อโดยไม่ต้องอุ่น
ดัดท่อโปรไฟล์ได้ด้วยตัวเองโดยไม่ต้องให้ความร้อน ทั้งแบบมีและไม่มีฟิลเลอร์ ไม่ต้องเติมทรายหรือท่อขัดสนซึ่งมีความสูงของโปรไฟล์ไม่เกิน 10 มม.

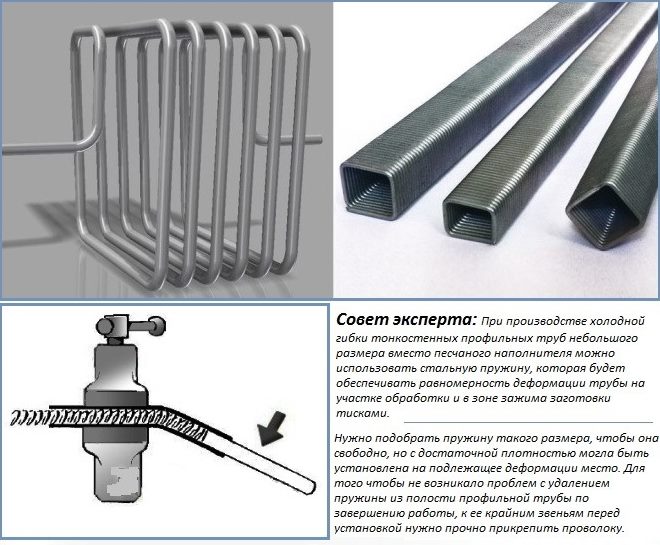

มีอีกเทคนิคหนึ่งที่เกี่ยวข้องกับการใช้สปริงที่มีขดลวดหนาแน่นแทนฟิลเลอร์ซึ่งถูกแทรกเข้าไปในโพรงภายในของท่อมืออาชีพและปกป้องผนังของผลิตภัณฑ์จากการเสียรูปตลอดจนจากการเปลี่ยนแปลงความหนาที่มากเกินไป ในระหว่างกระบวนการดัด
การออกแบบเครื่องดัดท่อเบื้องต้นทำได้ง่ายและราคาไม่แพงสำหรับการผลิตด้วยตนเอง
สำหรับผู้ที่ต้องการดัดท่อโปรไฟล์ด้วยมือของตัวเองโดยไม่ต้องให้ความร้อนก่อน คุณสามารถใช้วิดีโอการฝึกอบรมและคำแนะนำง่ายๆ ต่อไปนี้
- เป็นไปได้ที่จะได้ส่วนโค้งที่ต้องการบนท่อโปรไฟล์โดยใช้อุปกรณ์ที่ง่ายที่สุด - รอง, แมนเดรล, แผ่นดัด
- คุณสามารถใช้เครื่องดัดท่อแบบแมนนวลสำหรับผลิตภัณฑ์ที่มีรูปทรงโค้งมน ในอุปกรณ์นี้ จำเป็นต้องทำซ้ำลูกกลิ้งทำงาน ซึ่งรูปร่างของช่องจะต้องสอดคล้องกับโปรไฟล์ท่อ
- คุณสามารถดัดท่อได้อย่างมีประสิทธิภาพและแม่นยำที่สุดโดยใช้เครื่องขึ้นรูปม้วน ซึ่งคุณสามารถซื้อหรือทำเองได้
ความซับซ้อนของการดัดโปรไฟล์คืออะไร
สาระสำคัญของการดัดโลหะรีดโดยไม่คำนึงถึงรูปร่างของโปรไฟล์คือท่อโปรไฟล์จะได้รับการโค้งงอบางส่วนหรือทั้งหมด การดำเนินการทางเทคโนโลยีดังกล่าวดำเนินการในสองวิธี: โดยการกระทำบนท่อโค้งโดยแรงดันหรือโดยการให้ความร้อนเพิ่มเติมในส่วนของท่อในพื้นที่ที่มีการโค้งงอ ในระหว่างการดัด แรงสองแรงกระทำบนท่อโลหะพร้อมกัน:
- แรงอัด (จากด้านในของโค้งงอ);
- แรงดึง (จากส่วนนอกของส่วนโค้งงอ)
เป็นผลกระทบของแรงหลายทิศทางที่ทำให้เกิดปัญหาในการดัดงอของท่อโปรไฟล์
- ส่วนของวัสดุของท่อซึ่งเปลี่ยนรูปร่างในระหว่างกระบวนการดัดอาจสูญเสียตำแหน่งร่วมของตำแหน่งซึ่งนำไปสู่ความจริงที่ว่าแต่ละส่วนของท่อจะอยู่ในระนาบต่างๆ
- ผนังของท่อที่อยู่ด้านนอกของส่วนโค้งและอยู่ภายใต้ความตึงอาจไม่รับน้ำหนักและระเบิด
- ผนังด้านในของท่อที่รับแรงกดอาจปิดทับด้วยรอยพับที่มีลักษณะเป็นลอน

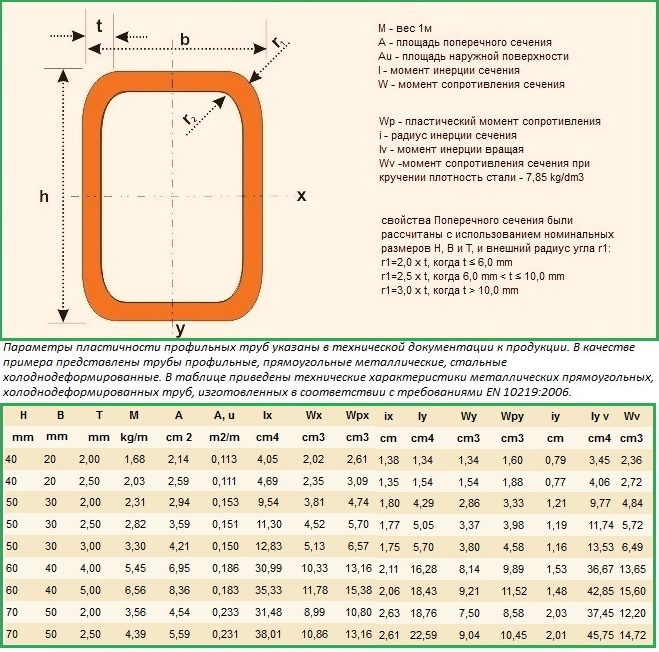

ลักษณะทางเทคนิคของท่อโปรไฟล์
เพื่อป้องกันไม่ให้สิ่งนี้เกิดขึ้น จำเป็นต้องคำนึงถึงไม่เพียง แต่ลักษณะของวัสดุท่อ แต่ยังรวมถึงพารามิเตอร์ทางเรขาคณิต - ขนาดส่วน, ความหนาของผนัง, รัศมีที่จำเป็นต้องโค้งงอ ความรู้ข้างต้นจะช่วยให้คุณสามารถเลือกเทคโนโลยีที่เหมาะสมและดัดท่อลูกฟูกได้อย่างถูกต้องโดยไม่ต้องบดขยี้และไม่ทำให้พื้นผิวเป็นลอน
วิธีการดัดเย็นอุตสาหกรรม
เครื่องมือช่าง (เครื่องดัดท่อ) หรืออุปกรณ์ที่มีระบบขับเคลื่อนแบบเครื่องกลไฟฟ้า ขึ้นอยู่กับเส้นผ่านศูนย์กลางของชิ้นงานและปริมาณงาน
วิธีการดัดเย็นอุตสาหกรรมหลักคือ:
- วิธีการไขลาน เทคนิคนี้ช่วยให้คุณดัดท่อที่มีหน้าตัดในช่วง 1.0-4.26 ซม. ในระนาบต่างๆ เพื่อรักษารูปร่างของส่วนนั้นจะใช้คอมโพสิตหรือแกนแมนเดรล - ปลั๊กสอบเทียบ
- ด้วยการบิด วิธีนี้เหมาะสำหรับการดัดองค์ประกอบท่อที่มีเส้นผ่านศูนย์กลางไม่เกิน 15 ซม. ในกรณีนี้ความหนาของผนังควรจะน่าประทับใจ สาระสำคัญของวิธีการ: ลูกกลิ้งจะเคลื่อนที่ไปรอบๆ ลูกกลิ้งดัดแบบคงที่ในขนาดที่กำหนด เขากดท่อแล้วงอ
- ลูกกลิ้ง. วิธีนี้ช่วยให้คุณงอชิ้นงานเป็นเกลียวหรือวงแหวนได้ บนลูกกลิ้ง องค์ประกอบจะถูกเคลื่อนย้ายโดยลูกกลิ้งและได้ความโค้งที่ระบุโดยตำแหน่งของลูกกลิ้ง
- การวาดภาพ. วิธีนี้เหมาะสำหรับการดัดผลิตภัณฑ์ผนังบางไม่มีรอยต่อ สำหรับการดัด เทมเพลตทำจากชิ้นส่วนท่อที่มีเส้นผ่านศูนย์กลางใหญ่กว่า จากนั้นเทมเพลตจะถูกเกลียวเข้าไปในแม่พิมพ์และยึดด้วยแคลมป์ เนื่องจากการหมุนของแม่แบบ ชิ้นงานจะถูกดึงผ่านแม่พิมพ์และโค้งงอ
- โดยการยืด เทคนิคนี้ช่วยลดความเสี่ยงของการเปลี่ยนรูปโลหะ เมื่อต้องการทำเช่นนี้ ชิ้นงานจะถูกจับจ้องไปที่ขอบ ยืดและงอไปพร้อม ๆ กันโดยใช้แม่แบบการดัด
- ในการสนับสนุน โดยปกติจะใช้ตัวรองรับสองตัวสำหรับวางชิ้นงาน เมื่อส่วนรองรับโค้งงอ มันจะหมุนรอบแกนของมัน แม่แบบเชื่อมต่อกับแกนแม่แรงเพื่อให้แรงถูกนำไปใช้ที่กึ่งกลางของชิ้นงาน วิธีนี้เหมาะสำหรับการดัดผลิตภัณฑ์ท่อที่มีเส้นผ่านศูนย์กลางไม่เกิน 35.1 ซม. อุปกรณ์ช่วยให้ดัดโดยตรงบนไซต์ก่อสร้าง
- มีแรงดันน้ำอยู่ภายใน ในการทำเช่นนี้ของเหลวจะถูกฉีดเข้าไปในองค์ประกอบท่อ มีการติดตั้งปลั๊กที่ปลาย เนื่องจากความเค้นที่เกิดขึ้น โลหะจึงมีสถานะเกือบเป็นพลาสติก จากนั้นนำแม่แบบไปที่ตำแหน่งดัดและชิ้นงานงอ
- พร้อมดัน. วิธีนี้เหมาะสำหรับการดัดชิ้นงานที่มีเส้นผ่านศูนย์กลางสามนิ้ว ชิ้นงานถูกผลักผ่านแม่พิมพ์แบบตายตัวและเคลื่อนย้ายได้ เนื่องจากการเคลื่อนที่ของเมทริกซ์สัมพันธ์กัน จึงสามารถปรับความโค้งของส่วนโค้งได้ เมื่อใช้เทคนิคนี้ ชิ้นงานหนึ่งชิ้นสามารถงอได้หลายครั้งในระนาบต่างๆ
สำหรับการใช้ mandrels ปลั๊กที่ง่ายที่สุดสำหรับท่อที่มีหน้าตัดไม่เกิน 3.2 ซม. สามารถเป็นสายเหล็กได้ ปลายด้านหนึ่งของสายนี้ยึดไว้กับที่จับ ปลายอีกด้านเชื่อมต่อกับลวดเพื่อดึงเข้าไปในรู ในกรณีนี้ เส้นผ่านศูนย์กลางของปลั๊กสำหรับสอบเทียบควรเล็กกว่าหน้าตัดของผลิตภัณฑ์ท่อเล็กน้อย - ประมาณ 0.1-0.5 มม.
ระหว่างการใช้ปลั๊กสอบเทียบ อาจเกิดรอยขีดข่วนและรอยบากที่ไม่พึงประสงค์บนพื้นผิวด้านในของชิ้นงาน ซึ่งมักเกิดขึ้นเมื่อดัดผลิตภัณฑ์สแตนเลส เพื่อป้องกันผลกระทบที่ไม่พึงประสงค์ดังกล่าว คุณต้องเลือกวัสดุก๊อกที่เหมาะสม เช่นเดียวกับการใช้สารหล่อลื่นและทำความสะอาดพื้นผิวอย่างทั่วถึง
คุณสมบัติดัดท่อ
วิธีการดัดชิ้นงานทั้งหมดสามารถแบ่งออกเป็นแบบแมนนวลและแบบกลไก รวมทั้งแบบร้อนและแบบเย็นบางครั้งกระบวนการดัดจะมาพร้อมกับผลที่ไม่พึงประสงค์สำหรับผลิตภัณฑ์ท่อซึ่งมีผลกระทบอย่างมีนัยสำคัญต่อการทำงานขององค์ประกอบที่ตามมา ระดับของการแสดงออกของผลที่ตามมาเหล่านี้ขึ้นอยู่กับวัสดุที่ใช้ทำท่อ เส้นผ่านศูนย์กลาง รัศมีการโค้งงอ และวิธีการดำเนินการดัด
ผลเสียของการดัดโค้งรวมถึงประเด็นต่อไปนี้:
- ลดความหนาของผนังของชิ้นงานที่อยู่ตามรัศมีด้านนอกของส่วนโค้ง
- การก่อตัวของรอยพับและพับบนผนังซึ่งอยู่ตามรัศมีด้านในของส่วนโค้ง
- การเปลี่ยนการกำหนดค่าของส่วน (ลดขนาดของลูเมนและรูปร่าง - ovalization)
- เปลี่ยนรัศมีการดัดเนื่องจากผลของสปริงของวัสดุ
ข้อเสียเปรียบที่พบบ่อยที่สุดของการดัดคือการเปลี่ยนแปลงในการกำหนดค่าของส่วนและความหนาของผนัง เนื่องจากความเค้นของโลหะ ผนังด้านนอกจะบางเมื่อโค้งงอ ในขณะที่ผนังด้านในกลับหนาขึ้น ส่งผลให้องค์ประกอบท่ออ่อนลงอย่างเห็นได้ชัด ปรากฏการณ์นี้เป็นอันตรายจากการแตกของผนังด้านนอกของท่อเนื่องจากเป็นสิ่งที่ได้รับแรงกดดันจากตัวกลางที่ขนส่งมากขึ้น
การตกไข่ทำให้ชิ้นงานอ่อนตัวลงอย่างมาก ปรากฏการณ์นี้เป็นอันตรายอย่างยิ่งเมื่อดัดท่อที่ออกแบบมาเพื่อขนส่งสารภายใต้สภาวะที่มีโหลดเป็นจังหวะ หากองค์ประกอบดังกล่าวถูกใช้เป็นโครงสร้างอาคาร การตกไข่จะส่งผลต่อลักษณะที่ปรากฏขององค์ประกอบ นั่นคือเหตุผลที่ในกระบวนการดัดพวกเขาพยายามลดปรากฏการณ์ดังกล่าวให้น้อยที่สุด
หากรอยพับเกิดขึ้นที่ผนังด้านในอันเนื่องมาจากความหนาของวัสดุ สิ่งเหล่านี้จะไม่เพียงส่งผลให้หน้าตัดลดลงเท่านั้น แต่ยังสร้างความต้านทานต่อการไหลที่เคลื่อนที่อีกด้วย สิ่งนี้จะเพิ่มโอกาสในการกัดกร่อน นอกจากนี้ความจุแบริ่งขององค์ประกอบโครงสร้างท่อจะลดลง
เครื่องมือดัดท่อ
คำถามเกี่ยวกับการดัดท่อโดยไม่มีเครื่องดัดท่อจะไม่ทำให้เกิดปัญหาหากคุณใช้อุปกรณ์ที่ง่ายที่สุดในการดำเนินการนี้ คุณสามารถทำการดัดท่อแบบเย็นโดยใช้อุปกรณ์ต่อไปนี้
- ในกรณีที่จำเป็นต้องดัดท่ออ่อน (อลูมิเนียม) หรือท่อเหล็กที่มีความสูงโปรไฟล์ไม่เกิน 10 มม. ให้ใช้แผ่นแนวนอนที่มีรูซึ่งเสียบตัวหยุด - หมุดโลหะ ด้วยความช่วยเหลือของหมุดเหล่านี้ ผลิตภัณฑ์จะโค้งงอตามพารามิเตอร์ที่กำหนด วิธีนี้มีข้อเสียร้ายแรงสองประการ: ความแม่นยำในการดัดต่ำและความจริงที่ว่าเมื่อใช้งานจำเป็นต้องใช้ความพยายามอย่างมาก
- ผลิตภัณฑ์ที่มีความสูงโปรไฟล์ 25 มม. งอได้ดีที่สุดโดยใช้อุปกรณ์จับยึดแบบลูกกลิ้ง ท่อได้รับการแก้ไขอย่างแน่นหนาในเครื่องรองและแรงถูกนำไปใช้กับส่วนนั้นซึ่งต้องโค้งงอโดยใช้ลูกกลิ้งพิเศษ อุปกรณ์นี้ช่วยให้คุณโค้งงอได้ดีขึ้น แต่ยังต้องใช้ความพยายามอย่างมาก
ตัวเลือกอย่างที่พวกเขาพูดอย่างเร่งรีบ คันโยกยาวของอุปกรณ์ที่เรียบง่ายอย่างยิ่งนี้ช่วยให้คุณจัดการกับท่อที่ค่อนข้างหนาได้
อุปกรณ์เบื้องต้นจะช่วยทำให้ท่อโค้งงอได้ครั้งเดียว
ในการดัดโค้งด้วยรัศมีความโค้งขนาดใหญ่บนท่อเหล็กหรือท่อลูกฟูกอลูมิเนียม จะใช้แม่แบบโค้งมนคงที่ ซึ่งติดตั้งแคลมป์พิเศษเพื่อยึดผลิตภัณฑ์ บนอุปกรณ์ดังกล่าว ท่อจะงอด้วยตนเองด้วยแรงที่วางลงในร่องของแม่แบบ ซึ่งรูปร่างที่สอดคล้องกับรัศมีการดัดที่ต้องการ
ต้องใช้ไม้อัดและลวดเย็บกระดาษโลหะเพื่อสร้างเทมเพลตการดัด
แผ่นดัด
หากต้องการดัดท่อเหล็กหรืออลูมิเนียมที่บ้านอย่างมีประสิทธิภาพ คุณสามารถทำแผ่นดัดแบบอัพเกรดได้โดยใช้แนวทางต่อไปนี้
- บทบาทของแผ่นดังกล่าวเล่นโดยแผงซึ่งตัดออกจากแผ่นโลหะที่มีความหนามาก
- แผงที่ทำด้วยวิธีนี้จะเชื่อมเข้ากับชั้นวางซึ่งติดตั้งบนแท่นพิเศษ
- แผงเจาะรูสองรูซึ่งจำเป็นสำหรับการติดตั้งสลักเกลียวที่ทำหน้าที่เป็นตัวหยุดสำหรับท่อโปรไฟล์
- มีการติดตั้งหัวฉีดพิเศษบนสลักเกลียวหยุดตัวใดตัวหนึ่งโดยใช้การปรับรัศมีการดัด
- เพื่อให้แน่ใจว่ามีการจัดตำแหน่งของส่วนท่อที่อยู่ติดกับส่วนโค้ง ให้วางแผ่นโลหะไว้เหนือชิ้นงานโดยยึดด้วยสลักเกลียว
แบบแผนของขาตั้งสำหรับการดัดท่อโปรไฟล์
หลักการผลิตเครื่องดัดแบบทำเองง่ายๆ
ดัดแมนเดรล
สำหรับการดัดผลิตภัณฑ์ท่อโปรไฟล์ที่บ้านความสูงของผนังไม่เกิน 25 มม. สามารถทำแมนเดรลพิเศษได้ เพื่อจุดประสงค์เหล่านี้ จะดีกว่าถ้าใช้โต๊ะทำงานโดยรวม บนพื้นผิวซึ่งจะมีพื้นที่เพียงพอสำหรับอุปกรณ์ดังกล่าว ในการเลือกตำแหน่งที่เหมาะสมที่สุดขององค์ประกอบที่ยึดท่อที่งอได้ มักจะทำรูที่ปลายด้านหนึ่งของโต๊ะทำงาน แม่แบบพิเศษมีหน้าที่ตรวจสอบรัศมีการดัดที่ต้องการของท่อลูกฟูก ซึ่งสามารถทำจากไม้อัดหนาหรือมุมโลหะถ้าคุณจะใช้บ่อย
ดัดท่อโปรไฟล์ด้วยแมนเดรล
แอปพลิเคชั่นดัดโปรไฟล์
แน่นอนถ้าคุณมีงานจำนวนมากในการดัดท่อโปรไฟล์ควรทำเครื่องพิเศษสำหรับสิ่งนี้ซึ่งเป็นภาพวาดที่หาได้ง่ายบนอินเทอร์เน็ต เราจะไม่วิเคราะห์ปัญหานี้ที่นี่ เนื่องจากมีการพิจารณาในรายละเอียดมากกว่าในบทความในลิงก์ด้านล่าง
หนึ่งในตัวเลือกมากมายสำหรับเครื่องดัดโปรไฟล์แบบโฮมเมด
คุณไม่สามารถทำได้โดยไม่ต้องใช้เครื่องดังกล่าวแม้ว่าคุณจะต้องดัดท่อด้วยส่วนโปรไฟล์ขนาดใหญ่ ชิ้นงานหลักของเครื่องจักรดังกล่าว ซึ่งมีลักษณะการใช้งานที่หลากหลาย ได้แก่ ม้วนสามม้วน โดยสองม้วนจะยึดอยู่กับที่โดยไม่มีการเคลื่อนไหว และด้วยการเปลี่ยนตำแหน่งที่สาม รัศมีการดัดของผลิตภัณฑ์จะถูกปรับ ในฐานะที่เป็นไดรฟ์สำหรับอุปกรณ์ดังกล่าวจะใช้ไดรฟ์โซ่และที่จับที่หมุนโดยผู้ปฏิบัติงาน
ป้องกันวงรี
วิธีการหลักในการดัดท่อชุบสังกะสีแบบเย็นนั้นมีไว้สำหรับมาตรการที่ช่วยให้คุณสามารถงอชิ้นงานโดยคงรูปร่างของส่วนตัดขวางให้ได้มากที่สุด โดยปกติจะทำด้วยวิธีใดวิธีหนึ่งจากสองวิธี:
- การใช้มาตรการเพื่อรักษารูปร่างของส่วนจากภายใน (การใช้ตัวจำกัดภายใน)
- ใช้ตัวหยุดภายนอกเพื่อป้องกันการขยายตัวของผนังด้านข้าง
วัสดุที่แข็งเป็นฟิลเลอร์จะคงรูปร่างไว้ได้ดีกว่า จึงมักใช้วัสดุเหล่านี้มากกว่า แต่เนื่องจากการใช้ฟิลเลอร์แบบยืดหยุ่น ทำให้พื้นผิวด้านนอกของส่วนโค้งงอน้อยลง
ความจำเป็นในการบัญชีโปรไฟล์
หมวดหมู่ของการรีดท่อโปรไฟล์รวมถึงผลิตภัณฑ์ที่มีรูปร่างตัดขวางที่แตกต่างกัน - กลม, สี่เหลี่ยม, วงรีหรือวงรีแบน แม้จะมีความหลากหลายนี้ แต่สำหรับการก่อสร้างเรือนกระจกหรือหลังคาเป็นรูปสี่เหลี่ยมผืนผ้าหรือส่วนใหญ่จะใช้ เนื่องจากติดสารเคลือบด้านนอกบนผนังเรียบได้ง่ายกว่ามาก
ท่อโปรไฟล์ที่ทันสมัยมีความหลากหลายมาก พารามิเตอร์ทางเรขาคณิต ซึ่งส่วนใหญ่เป็นพื้นที่หน้าตัดและความหนาของผนัง เป็นตัวกำหนดความสามารถของพลาสติกของผลิตภัณฑ์ หลังแสดงลักษณะของตัวบ่งชี้เช่นรัศมีความโค้งขั้นต่ำที่อนุญาต เป็นพารามิเตอร์นี้ที่ช่วยให้คุณกำหนดรัศมีต่ำสุดที่ท่อสามารถโค้งงอได้เพื่อไม่ให้เกิดความเสียหาย
หลีกเลี่ยงข้อผิดพลาดทั่วไปที่นำไปสู่ความเสียหายต่อชิ้นงาน
ในการกำหนดพารามิเตอร์ของท่อที่มีหรือโปรไฟล์สี่เหลี่ยมเป็นรัศมีการโค้งงอขั้นต่ำก็เพียงพอที่จะทราบความสูงของโปรไฟล์ หากคุณกำลังจะดัดท่อโปรไฟล์ด้วยส่วนตัดขวางในรูปสี่เหลี่ยมผืนผ้าหรือสี่เหลี่ยมจัตุรัสควรปฏิบัติตามคำแนะนำต่อไปนี้
- ท่อที่มีความสูงของโปรไฟล์ไม่เกิน 20 มม. สามารถโค้งงอได้ในส่วนที่มีความยาวเกินค่า 2.5xh (h คือความสูงของโปรไฟล์)
- ผลิตภัณฑ์ที่มีความสูงโปรไฟล์เกิน 20 มม. สามารถโค้งงอได้สำเร็จในส่วนที่มีความยาวเท่ากับ 3.5xh ขึ้นไป
รัศมีการดัดขั้นต่ำสำหรับท่อเหล็ก
คำแนะนำดังกล่าวจะเป็นประโยชน์กับผู้ที่กำลังจะดัดท่อโปรไฟล์ด้วยมือของพวกเขาเองเพื่อทำชั้นวางหลังคาและโครงสร้างเฟรมต่างๆ อย่างไรก็ตามในกรณีนี้ ควรระลึกไว้เสมอว่าความเป็นไปได้ของการดัดท่อคุณภาพสูงก็ได้รับผลกระทบจากความหนาของผนังด้วยเช่นกัน ผลิตภัณฑ์ที่มีความหนาของผนังน้อยกว่า 2 มม. ไม่ควรงอเลย และหากจำเป็นต้องสร้างโครงสร้างจากสิ่งเหล่านี้ ให้ใช้รอยต่อแบบเชื่อม
ที่บ้านสามารถดัดท่อแบบมืออาชีพซึ่งทำจากเหล็กกล้าคาร์บอนหรือโลหะผสมต่ำได้โดยคำนึงถึงความแตกต่างบางประการเท่านั้น ท่อดังกล่าวหลังจากดัดแล้วสามารถสปริงกลับและกลับสู่สภาพเดิมได้ดังนั้นโครงสร้างที่เสร็จแล้วจะต้องติดตั้งใหม่ตามเทมเพลต ค่าสปริงแบ็คนั้นถูกกำหนดโดยพารามิเตอร์ของท่อโปรไฟล์เช่นโมเมนต์ความต้านทานของพลาสติก - Wp พารามิเตอร์นี้ระบุไว้ในเอกสารประกอบ (ยิ่งต่ำกว่าท่อมืออาชีพจะสปริงน้อยลงในระหว่างการดัด)
เครื่องดัดท่อสำหรับผลิตภัณฑ์โปรไฟล์และทรงกลม
เครื่องดัดท่อสำหรับท่อเหล็กและท่อทองแดง ได้แก่
- คู่มือ,
- เครื่องกล
นอกจากนี้ เป็นของประเภท manual หรือ mechanical กำหนดทั้งคุณสมบัติการออกแบบของตัวดัดท่อและประสิทธิภาพการทำงาน
อุปกรณ์แบบแมนนวล
เครื่องดัดท่อด้วยมือประกอบด้วย:
- เตียง,
- สายพานลำเลียง
- องค์ประกอบหนีบ
ท่อถูกบรรจุลงในสายพานลำเลียง ซึ่งประกอบด้วยลูกกลิ้งที่เชื่อมต่อกันด้วยเฟืองโซ่ และถูกกดด้วยลูกกลิ้งด้านบน (หรือด้านล่าง) ซึ่งกดลงบนผิวหน้าของผลิตภัณฑ์ ด้วยการหมุนที่จับของลูกกลิ้งป้อน ทำให้สามารถเลื่อนส่วนที่วัดได้ผ่านโซนความดัน และส่งผลให้ท่อโปรไฟล์หรือผลิตภัณฑ์ทรงกลมที่คล้ายกันโค้งงอได้
อย่างไรก็ตามกระบวนการแบบแมนนวลมีความแตกต่างกัน ประการแรกคุณยังสามารถดัดท่อโปรไฟล์ด้วยมือของคุณเองได้ แต่เพื่อให้ได้ผลลัพธ์คุณต้องใช้ความพยายามอย่างมาก ประการที่สอง เครื่องดัดท่อแบบแมนนวลเหมาะสำหรับการแปรรูปผลิตภัณฑ์เพียงเล็กน้อยเท่านั้น
เครื่องมือกล
เครื่องมือกลช่วยเราให้พ้นจากความต้องการใช้กำลังของเราในการดัดท่อโปรไฟล์ให้อยู่ในรัศมีที่ต้องการ แท้จริงแล้ว ในเครื่องดัดท่อแบบกลไก ทั้งสายพานลำเลียงและส่วนประกอบจับยึดไม่ได้ทำงานจากความแข็งแรงของกล้ามเนื้อของผู้ควบคุม แต่มาจากมอเตอร์ไฟฟ้าและระบบขับเคลื่อนไฮดรอลิก
ในกรณีนี้ รูปแบบการทำงานของอุปกรณ์ยังคงไม่เปลี่ยนแปลง นั่นคือในกรณีแรก เราเติมท่อในสายพานลำเลียง สร้างแรงจับยึดบนระนาบของผลิตภัณฑ์ให้โค้งงอ (ซึ่งจำเป็นต้องงอท่อโปรไฟล์ก่อนที่ส่วนการวัดจะเริ่มเคลื่อนไปตาม สายพานลำเลียง) และเปิดอุปกรณ์ในเครือข่าย เป็นผลให้ท่อผ่านโซนลูกกลิ้งแรงดันและเปลี่ยนความโค้งของมัน กระบวนการดัดงอด้วยมือและทางกลจะกล่าวถึงรายละเอียดเพิ่มเติมด้านล่าง
วิธีดัดท่อโดยไม่ต้องอุ่น
ดัดท่อโปรไฟล์ได้ด้วยตัวเองโดยไม่ต้องให้ความร้อน ทั้งแบบมีและไม่มีฟิลเลอร์ ไม่ต้องเติมทรายหรือท่อขัดสนซึ่งมีความสูงของโปรไฟล์ไม่เกิน 10 มม.
ความแตกต่างของการดัดท่อผนังบางที่มีขนาดเล็ก
มีอีกเทคนิคหนึ่งที่เกี่ยวข้องกับการใช้สปริงที่มีขดลวดหนาแน่นแทนฟิลเลอร์ซึ่งถูกแทรกเข้าไปในโพรงภายในของท่อมืออาชีพและปกป้องผนังของผลิตภัณฑ์จากการเสียรูปตลอดจนจากการเปลี่ยนแปลงความหนาที่มากเกินไป ในระหว่างกระบวนการดัด
การวาดและรายละเอียดของเครื่องดัดท่อแบบเครื่องกลสำหรับท่อโปรไฟล์
การออกแบบเครื่องดัดท่อเบื้องต้นทำได้ง่ายและราคาไม่แพงสำหรับการผลิตด้วยตนเอง
สำหรับผู้ที่ต้องการดัดท่อโปรไฟล์ด้วยมือของตัวเองโดยไม่ต้องให้ความร้อนก่อน คุณสามารถใช้วิดีโอการฝึกอบรมและคำแนะนำง่ายๆ ต่อไปนี้
- เป็นไปได้ที่จะได้ส่วนโค้งที่ต้องการบนท่อโปรไฟล์โดยใช้อุปกรณ์ที่ง่ายที่สุด - รอง, แมนเดรล, แผ่นดัด
- สามารถใช้กับผลิตภัณฑ์ที่มีโครงเป็นทรงกลมได้ในอุปกรณ์นี้ จำเป็นต้องทำซ้ำลูกกลิ้งทำงาน ซึ่งรูปร่างของช่องจะต้องสอดคล้องกับโปรไฟล์ท่อ
- คุณสามารถดัดท่อได้อย่างมีประสิทธิภาพและแม่นยำที่สุดด้วยความช่วยเหลือที่คุณสามารถซื้อหรือทำเองได้
วิธีดัดแผ่นโลหะให้ตรง
หากชิ้นงานมีขนาดค่อนข้างเล็กคุณสามารถใช้รองซึ่งด้วยความช่วยเหลือของแท่งตัดสองแท่งคุณสามารถยึดแผ่นโลหะให้แน่นแล้วงอด้วยค้อนเท่านั้น หากจำเป็น สามารถใช้หัวเผาแก๊สให้ความร้อนจุดดัดได้ แต่วิธีนี้ใช้ไม่ได้กับผลิตภัณฑ์สังกะสี!
ดัดแผ่นโลหะ
หากเรากำลังพูดถึงแผ่นโลหะบางๆ ขั้นตอนการดัดจะทำให้ง่ายขึ้นอย่างมาก
ในการทำเช่นนี้ที่จุดโค้งโลหะจะ "มีรอยขีดข่วน" (เราใช้กฎหรือไม้บรรทัดโลหะเป็นเครื่องตัด - ใบเลื่อยวงเดือนสำหรับโลหะ) โลหะที่ตัดให้มีความหนาเพียงครึ่งเดียวจะโค้งงอได้ง่ายตามเส้นโครงร่าง พูดได้เลยว่าเราเกือบจะคิดหาวิธีดัดแผ่นโลหะได้แล้ว
เราโค้งงอสังกะสี
วิธีการโค้งงอสังกะสี?
อาจเป็นแผ่นโลหะชุบสังกะสีหรือผลิตภัณฑ์สำเร็จรูป เช่น โปรไฟล์ แผ่นเหล็กดัดในลักษณะเดียวกับการดัดแผ่นโลหะอื่นๆ จะงอโปรไฟล์ได้อย่างไร? คุณจะต้องจัดการกับเขา เพื่อให้ได้รัศมีความโค้งขนาดใหญ่ของโปรไฟล์สี่เหลี่ยมหรือสี่เหลี่ยมคุณสามารถใช้วิธีการต่อไปนี้: เราเติมโปรไฟล์ให้แน่นด้วยทรายละเอียด, อุดตันรูทั้งสองรูด้วยเสาไม้และหลังจากนั้นให้เคาะเบา ๆ ด้วยค้อนแล้วงอ .
ในการโค้งงอโปรไฟล์รูปตัวยู (โดยหลักการแล้วสิ่งนี้ใช้กับการได้รับแผ่นที่มีรูปร่างโค้งด้วย) จำเป็นต้องใช้รูปร่างของวัตถุเพิ่มเติมซึ่งมีความโค้งที่สอดคล้องกับส่วนที่เสร็จแล้ว เพื่อความสะดวกในกระบวนการดัด สามารถตัดองค์ประกอบสามเหลี่ยมในโปรไฟล์ได้
จากนั้นผลิตภัณฑ์ที่จะงอจะถูก "พัน" รอบวัตถุโดยใช้ค้อนเคาะสม่ำเสมอ
สำคัญ! เพื่อให้การพับมีความสม่ำเสมอและถูกต้องมากที่สุด การตีด้วยค้อนควรเบาและอยู่ใกล้กันมากที่สุด วิธีดัดสังกะสีง่ายขึ้น? โดยใช้เครื่องบด เราทำการตัดหนึ่งหรือสองครั้งในพื้นที่โค้งงอ (ดังนั้นโครงสร้างจึงอ่อนแอลงชั่วคราว) งอผลิตภัณฑ์แล้วเชื่อมส่วนโค้ง
แนวทางนี้มีความสำคัญต่อการใช้งานในการดัดท่อและผลิตภัณฑ์ที่มีรูปร่างเป็นโลหะที่ซับซ้อน จำไว้ว่าเป็นไปไม่ได้ที่จะให้ความร้อนกับเหล็กอาบสังกะสีเพื่อลดความซับซ้อนของความโค้ง!
บางทีอาจเป็นงานที่ยากที่สุดงานหนึ่งที่ต้องเผชิญกับคนที่กำลังคิดว่าจะโค้งงอได้อย่างไร เพื่อให้ได้ผลิตภัณฑ์ที่เป็นของแข็ง คุณจะต้องใช้เหงื่อค่อยๆ แตะพื้นผิวของมุมอย่างช้าๆ แล้วค่อยๆ โค้ง
ขอแนะนำให้ใช้หัวเตาแก๊สซึ่งสามารถให้ความร้อนโค้งงอได้ คุณสามารถทำได้ง่ายขึ้น - ใช้เครื่องบดตามที่อธิบายข้างต้นด้วยผลิตภัณฑ์สังกะสี การซื้อสินค้าที่โค้งงออยู่แล้วจะง่ายยิ่งขึ้นไปอีก จากนั้นคำถามว่า "จะโค้งงอมุมได้อย่างไร" จะหายไปเอง
วิธีดัดเหล็กเส้น
ที่บ้าน ค่อนข้างเป็นไปได้ที่จะเสริมเหล็กดัด อย่างไรก็ตาม หลายอย่างขึ้นอยู่กับข้อมูลทางกายภาพของคุณและเส้นผ่านศูนย์กลางของแท่งโลหะ
วิธีการดัดเหล็กเส้น? ในการทำเช่นนี้ เราต้องการท่อเหล็กสองชิ้นซึ่งมีเส้นผ่านศูนย์กลางมากกว่าเส้นผ่านศูนย์กลางของแท่งงอ ยิ่งความยาวของท่อดังกล่าวยาวขึ้นเท่าใด การเสริมแรงก็จะยิ่งง่ายขึ้นเท่านั้น (เพิ่มความแข็งแรงเนื่องจากการงัด) สิ่งที่ต้องทำเพื่อดัดการเสริมแรงคือการใส่เข้าไปในท่อสองท่อแล้วยึดท่อใดท่อหนึ่ง (กดด้วยเท้าของคุณหรือพักระหว่างเสา) กวัดแกว่งอันที่สองเป็นคันโยกให้ เสริมความโค้งที่ต้องการ
นั่นคือทั้งหมด!
ดัดโลหะด้วยเครื่องมือที่มีความยืดหยุ่น
โดยการกดเส้นโดยใช้เสียงกระซิบ มันจะเคลื่อนที่ไปตามเส้นที่วาด เพื่อให้ช่องเจาะมีความหนาประมาณครึ่งหนึ่งของแผ่น ควรวางแผ่นพับไว้บนทั่งหรือโลหะหนักและแบนอื่นๆ
คุณต้องมีมุมโลหะเพื่อสร้างส่วนโค้งของโลหะที่เจียระไน
พับแผ่นเป็นมุม ยึดไว้ในถุง หรือวางไว้บนขอบของพื้นผิวเป็นมุมฉากเพื่อให้ร่องแบนบนขอบและยังคงโค้งงอและช่วยค้อนต่อไป
ยิ่งรางน้ำลึกเท่าไหร่ก็ยิ่งพลิกแผ่นได้ง่ายขึ้น เพื่ออำนวยความสะดวกในกระบวนการนี้ เราขอแนะนำให้คุณขอความช่วยเหลือจากบุคคลอื่น
รวมถึง:
- เพื่อน
- ค่อนข้าง
- คนที่คุณรู้จัก
- เพื่อนร่วมงาน.
จะหาแหวนโลหะได้อย่างไร?
เมื่อเคลือบแผ่นเมทัลชีท จะไม่ทำเป็นมุม แต่เป็นวงแหวน คุณสามารถทำได้โดยใช้ค้อนเคาะที่พื้นผิวของแผ่น ใช้เส้นบนเส้นที่ชัดเจนขนานกับเส้น
จากการกระแทก แผ่นโลหะจะเปลี่ยนรูปร่างมากขึ้นเรื่อยๆ โดยเน้นที่ขอบของแผ่นโลหะอย่างใกล้ชิดมากขึ้น เนื่องจากรัศมีของวงกลมจะต้องเท่ากันทุกทิศทาง
เมื่อโค้งงอเสร็จแล้ว ขอบของใบจะเสร็จแล้ว คุณสามารถต่อมันด้วยหมุดย้ำหรือเบียร์ เมื่อคุณเสร็จสิ้นการดำเนินการนี้ ให้เช็ดรูปร่างของวงแหวนที่เป็นผลลัพธ์
