โครงการท่อน้ำทิ้งในอพาร์ตเมนต์ - อุปกรณ์เดินสายพร้อมตัวอย่าง

รื้อท่อเก่า

ในการดำเนินการรื้อถอนระบบเก่าและประกอบระบบระบายน้ำทิ้งใหม่ จำเป็นต้องใช้เครื่องมือต่อไปนี้:

• เครื่องบดหรือเลื่อยเลือยตัดโลหะ
• สว่านกระแทกหรือสว่านกระแทก
• ค้อน;
• สิ่ว;
• ประแจ;
• ไฟล์;
• ชุดไขควง;
• ปืนติดตั้ง (หากไม่มีคุณสามารถใช้ด้ามค้อนได้)

ขั้นตอนการรื้อ

การรื้อจะดำเนินการในลำดับต่อไปนี้:

ทำให้ห้องว่างโดยสมบูรณ์ เข้าถึงท่อทั้งหมดได้
การปิดการจ่ายน้ำ
ถอดสายยางออกจากถังส้วมด้วยประแจ
คลายสกรูที่ยึดโถสุขภัณฑ์ไว้กับพื้น นำห้องน้ำออก
รื้อระบบเก่า

คุณสามารถใช้ค้อนทุบท่อเหล็กหล่อที่ระยะห่างจากตัวยกได้ (เหล็กหล่อเป็นวัสดุที่เปราะ)
อย่างระมัดระวังโดยใช้เครื่องบดหรือเลื่อยเลือยตัดโลหะถอดท่อน้ำทิ้งในอพาร์ทเมนต์ที่อยู่ติดกับทีอินพุตที่ติดตั้งบนไรเซอร์
ทำความสะอาดช่องทีเต้าขาเข้า ต้องขจัดคราบไขมันเก่าออก

การรื้อท่อเหล็กหล่อ

คุณควรระมัดระวังเป็นพิเศษเมื่อทำการรื้อท่อที่อยู่ติดกับตัวยก เนื่องจากแรงที่มากเกินไปอาจทำให้ตัวยกเสียหายและทำลายความหนาแน่นของระบบท่อระบายน้ำในอพาร์ทเมนต์ทั้งหมดที่อยู่ด้านบนและด้านล่างของคุณ

ประกอบท่อระบายน้ำใหม่

การเปลี่ยนท่อระบายน้ำทิ้งในอพาร์ตเมนต์เริ่มต้นด้วยการติดตั้งซีลยางใหม่ในเต้ารับที่ทำความสะอาดอย่างทั่วถึง การยึดติดด้วยซิลิโคนเคลือบหลุมร่องฟัน

สำหรับการติดตั้งจะใช้ท่อและข้อต่อที่ทำจาก PVC (หรือโพลีเมอร์อื่น ๆ ) ทุกส่วนต้องสะอาดพร้อมปลอกแขนที่ไม่บุบสลาย ระบบระบายน้ำทิ้งภายในเป็นแบบไม่มีแรงดัน ท่อระบายน้ำเคลื่อนที่เนื่องจากความลาดเอียงของท่อระบายน้ำทิ้ง

ตัดท่อด้วยเลื่อยวงเดือน ให้แน่ใจว่าได้ลบมุม (มุม 15°) ด้วยตะไบปกติ เพื่อป้องกันความเสียหายที่เกิดกับซีลโดยคมเสี้ยนของท่อที่ยังไม่เสร็จ ชิ้นส่วนที่มีรูปร่างไม่สามารถตัดได้

ไม่แนะนำให้ใช้ข้อศอก 90° ควรใช้มุม 135 ° สองมุม

โครงการดังกล่าวจะหลีกเลี่ยงการอุดตันเพิ่มปริมาณงานของท่อระบายน้ำทิ้ง

ท่อและอุปกรณ์สำหรับท่อน้ำทิ้งในประเทศ

คำแนะนำการประกอบทีละขั้นตอน:

1. ติดตั้งโถสุขภัณฑ์และโถชำระล้างโดยใช้ท่อขนาดเส้นผ่านศูนย์กลาง 110
2. สังเกตความชัน (3% สำหรับเส้นผ่านศูนย์กลางท่อ 50 มม. และ 2% สำหรับเส้นผ่านศูนย์กลางท่อ 100 มม.) ไปยังจุดต่ำสุด - แท่นทีอินพุตที่ติดตั้งบนไรเซอร์ ทำการเปลี่ยนเป็นท่อที่มีเส้นผ่านศูนย์กลาง 50 มม. การเปลี่ยนแปลงจะต้องราบรื่น ขั้นแรกให้ติดตั้งส่วน 100 - 150 มม. ที่มีเส้นผ่านศูนย์กลาง 100 มม. จากนั้นทำการยึดแต่ละข้อต่อให้มีเส้นผ่านศูนย์กลาง 50 มม.

คุณสมบัติของการติดตั้งอุปกรณ์ประปา

ความสูงในการติดตั้งของแต่ละอุปกรณ์ขึ้นอยู่กับระยะห่างจากจุดเริ่มต้น (ตัวยกหลัก) ยิ่งอุปกรณ์อยู่ห่างจากตัวยกมากเท่าใด ท่อระบายน้ำก็จะยิ่งสูงเท่านั้น ติดตั้งเครื่องซักผ้าและเครื่องล้างจานโดยไม่ยกท่อระบายน้ำเหนือพื้น

การติดตั้งท่อระบายน้ำทิ้งภายในอพาร์ตเมนต์ไม่จำเป็นต้องมีการเชื่อมท่อ เพียงแค่เสียบท่อและข้อต่อเข้าด้วยกัน (ส่วนตรงในซ็อกเก็ต) มั่นใจได้ถึงความแน่นโดยซีลที่ติดตั้งในร่องของซ็อกเก็ต ขอแนะนำให้ใช้ซิลิโคนเคลือบหลุมร่องฟันเพื่อให้แน่ใจว่ามีความแข็งแรงของข้อต่อ การหล่อลื่นช่วยยืดอายุของซีลและป้องกันไม่ให้ผ้าพันแขนเกาะติดกับท่อ

วางท่อพลาสติกใหม่

เมื่อประกอบไปป์ไลน์ภายในอพาร์ทเมนต์ คุณต้องจำเกี่ยวกับการขยายอุณหภูมิที่ต้องการช่องว่าง 10 มม. เพื่อชดเชยการเปลี่ยนแปลงความยาว ท่อถูกผลักเข้าไปในซ็อกเก็ตจนสุด ทำเครื่องหมายบนท่อ ดึงกลับ 10 มม. และแก้ไข

การเดินสายไฟภายในของระบบระบายน้ำทิ้ง

ห้องน้ำและโถสุขภัณฑ์เชื่อมต่อกับสายหลักที่มีขนาดเส้นผ่าศูนย์กลาง 110 มม. ส่วนที่เหลือของห้องน้ำและเครื่องใช้ในห้องน้ำเชื่อมต่อกับสายหลักที่ 1 ที่มีขนาดเส้นผ่าศูนย์กลาง 50 มม. และเครื่องใช้ในครัวเชื่อมต่อกับสายหลักที่ 2 .

ท่อระบายน้ำในอพาร์ตเมนต์สามารถวางได้ทั้งแนวตั้งและแนวนอน ในการแก้ไขไปป์ไลน์โดยไม่บิดเบือนจะใช้แคลมป์ยึด แคลมป์ถูกติดตั้งไว้ใต้ซ็อกเก็ตเพื่อไม่ให้หลุดออกระหว่างการติดตั้ง

ระยะห่างระหว่างแคลมป์ในกรณีของการวางท่อในแนวนอนคือ 10 เส้นผ่านศูนย์กลาง กล่าวคือ สำหรับท่อที่มีเส้นผ่านศูนย์กลาง 50 มม. ระยะห่างระหว่างตัวยึดจะเท่ากับ 500 มม. ด้วยการจัดเรียงแนวตั้ง - 100 หรือ 200 ซม.

ประเภทการติดตั้ง:

• แข็ง;
• ลอย.

การยึดอย่างแน่นหนาช่วยยึดท่อในทุกทิศทาง ตัวยึดลอยช่วยให้ท่อเคลื่อนที่ในแนวยาวได้

ยึดแน่นด้วยแคลมป์

บทบาทของผนึกน้ำในท่อระบายน้ำทิ้ง

เครื่องสุขภัณฑ์ (อ่างล้างจาน อ่างล้างหน้า อ่างล้างหน้า ฝักบัว อ่างอาบน้ำ) เชื่อมต่อกับระบบระบายน้ำทิ้งภายในโดยใช้กาลักน้ำที่ทำหน้าที่เป็นตราประทับน้ำและเป็นองค์ประกอบเชื่อมต่อระหว่างท่อและเครื่องใช้ต่างๆ โถสุขภัณฑ์และโถสุขภัณฑ์มีตราประทับน้ำในตัว

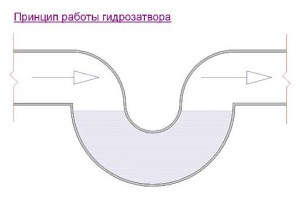

เพื่อป้องกันก๊าซและกลิ่นอันไม่พึงประสงค์จากระบบท่อระบายน้ำเข้าสู่อพาร์ตเมนต์จึงใช้ผนึกน้ำ นี่คือปลั๊กน้ำที่เกิดขึ้นเมื่อท่อ 2 ท่อตกสูง อุปสรรคน้ำปิดกั้นส่วนตัดขวางของท่ออย่างสมบูรณ์ หลังจากระบายน้ำออก ปลั๊กจะถูกแทนที่ด้วยอันใหม่ หากคุณไม่ได้ใช้ห้องน้ำเป็นเวลานาน ของเหลวจะระเหย ผนึกน้ำจะแห้ง และมีกลิ่นที่ไม่พึงประสงค์เข้าไปในอพาร์ตเมนต์ ในการแก้ไขปัญหาเพียงแค่ระบายน้ำออก

ซีลน้ำ

การเปลี่ยนท่อระบายน้ำทิ้งในอพาร์ตเมนต์ต้องใช้ความระมัดระวังและแม่นยำ ท่อพลาสติกติดตั้งง่าย จำเป็นต้องแสดงหลักการทำงานของระบบบำบัดน้ำเสียซึ่งจะทำให้สามารถหลีกเลี่ยงข้อผิดพลาดเมื่อประกอบท่อและอุปกรณ์เชื่อมต่อ
