1 วัตถุประสงค์ ข้อดีและข้อเสีย
เมื่อน้ำหล่อเย็นร้อนขึ้น แรงดันในวงจรระบบทำความร้อนและหม้อไอน้ำจะเพิ่มขึ้นเนื่องจากปริมาณของเหลวที่เพิ่มขึ้น เนื่องจากเป็นสื่อที่ไม่สามารถบีบอัดได้และระบบปิดสนิท จึงอาจทำให้ท่อหรือหม้อไอน้ำแตกได้
ด้วยเหตุนี้ ขอแนะนำให้ติดตั้งถังขยายเมมเบรนเพื่อให้ความร้อน เป็นถังต่อท่อเข้ากับระบบ แรงดันที่มากเกินไปจะถูกชดเชยด้วยปริมาตรซึ่งจะทำให้การทำงานของวงจรสมบูรณ์ ตัวขยายใช้ของเหลวในปริมาณหนึ่งเมื่อปริมาตรและแรงดันเพิ่มขึ้น จากนั้นเมื่อตัวบ่งชี้เหล่านี้ลดลง ตัวขยายจะส่งคืนของเหลวกลับคืน อุปกรณ์ดังกล่าวแตกต่างจากอุปกรณ์ประเภทอื่นที่คล้ายคลึงกันในข้อดีหลายประการ:
- สามารถใช้ในน้ำใด ๆ แม้ว่าจะมีแคลเซียมเป็นจำนวนมาก
- อนุญาตให้ใช้สำหรับน้ำดื่ม
- มีปริมาตรการเคลื่อนย้ายที่มีประโยชน์มาก (เมื่อเทียบกับถังที่ไม่มีเมมเบรน)
- จำเป็นต้องมีการสูบลมในปริมาณขั้นต่ำ
- การติดตั้งทำได้รวดเร็วและไม่ต้องเสียค่าใช้จ่ายมาก
- ค่าใช้จ่ายในการดำเนินงานจะน้อยที่สุด
แต่มีถังขยายและข้อเสีย บางครั้งคุณอาจประสบปัญหาเมื่อทำการติดตั้ง เพราะมันค่อนข้างใหญ่ การสูญเสียความร้อนเพิ่มขึ้นเนื่องจากสารหล่อเย็นให้ความร้อนแก่ตัวแผ่รังสี
ถังขยายไดอะแฟรมคืออะไร
ถังขยายเป็นองค์ประกอบสำคัญในการทำความร้อน เพราะจะป้องกันไม่ให้น้ำหล่อเย็นเดือด ซึ่งอาจทำให้เกิดผลเสียได้
รถถังดังกล่าวสามารถใช้ในระบบต่าง ๆ :
- พร้อมปั๊มความร้อนและตัวสะสมพลังงานแสงอาทิตย์
- ด้วยแหล่งความร้อนอิสระ
- เชื่อมต่อกับเครือข่ายการให้ความร้อนแบบอำเภอตามโครงการอิสระ
- ด้วยลูปปิด
ถังเมมเบรนควบคุมแรงดันในระบบทำความร้อนในกรณีที่เพิ่มขึ้นและในกรณีที่แรงดันตก ซึ่งป้องกันสถานการณ์อันตรายฉุกเฉินและบางครั้งระบบทำความร้อนทำงานผิดปกติ
ถังเมมเบรนขยายสามารถใช้แผ่นกั้นแบบตายตัวและเปลี่ยนได้ ประการแรกทำด้วยโพรงภายในที่แบ่งออกเป็นสองส่วนด้วยเมมเบรนที่ยึดแน่นหนาซึ่งอยู่ตามแนวเส้นรอบวงของส่วน
ถังที่มีแผ่นกั้นแบบเปลี่ยนได้นั้นแตกต่างจากถังแบบตายตัวตรงที่สารหล่อเย็นอยู่ในถังเมมเบรนและไม่สัมผัสกับพื้นผิวเหล็ก การติดตั้งและการถอดประกอบของเมมเบรนนั้นค่อนข้างง่ายผ่านหน้าแปลนซึ่งถูกยึดด้วยสลักเกลียว
คำแนะนำ. เมื่อติดตั้งถังเมมเบรนจำเป็นต้องยึดให้แน่นเพราะระหว่างการใช้งานมวลของถังจะเพิ่มขึ้น
วัตถุประสงค์และคุณสมบัติของถังเมมเบรนเพื่อให้ความร้อน
การออกแบบถังเมมเบรน
ก่อนอื่นคุณต้องทราบคุณสมบัติการทำงานของอุปกรณ์นี้ เมื่อน้ำร้อนในท่อจะเกิดการขยายตัวและแรงดันตามธรรมชาติ หากค่าเกินค่ามาตรฐาน จำเป็นต้องมีกลไกการรักษาเสถียรภาพ นี่คือการออกแบบถังเมมเบรนสำหรับระบบทำความร้อน ซึ่งอาจแตกต่างกันในลักษณะทางเทคนิคและการออกแบบ

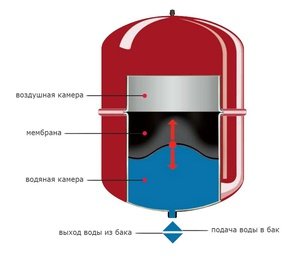

เป็นภาชนะปิดสนิท แบ่งเป็น 2 ส่วน คือ ช่องน้ำและช่องลม ระหว่างพวกเขาคือเมมเบรนยืดหยุ่น มีท่อสาขาที่เหมาะสมสำหรับเชื่อมต่อแหล่งจ่ายน้ำ และระบบฉีดแรงดันอยู่ในห้องปรับอากาศ หลักการทำงานของถังเมมเบรนขยายสำหรับระบบทำความร้อนคือการเพิ่มปริมาตรที่ใช้งานได้อันเป็นผลมาจากการเคลื่อนตัวของเมมเบรนยืดหยุ่นไปทางช่องลมในการทำเช่นนี้จำเป็นต้องเชื่อมต่อท่อน้ำกับท่อความร้อนและสร้างแรงดันในห้องแอร์ซึ่งค่าที่ไม่ควรเกินค่าเล็กน้อยสำหรับระบบทำความร้อน
การติดตั้งถังเมมเบรนในระบบทำความร้อนมีข้อดีดังต่อไปนี้:
- การรักษาเสถียรภาพอัตโนมัติของการขยายตัวที่สำคัญของสารหล่อเย็น
- ไม่มีการสูญเสียน้ำเนื่องจากการระเหย;
- สามารถติดตั้งได้ทั้งระบบที่มีน้ำกลั่นและสารป้องกันการแข็งตัว
- ติดตั้งง่ายและเปลี่ยนเมมเบรนเมื่อเกินอายุการใช้งาน
แต่จะเลือกถังเมมเบรนที่เหมาะสมเพื่อให้ความร้อนได้อย่างไรหลักการทำงานของมันง่ายมาก? ในการทำเช่นนี้ ก่อนอื่นคุณต้องทำความคุ้นเคยกับความหลากหลายของมัน

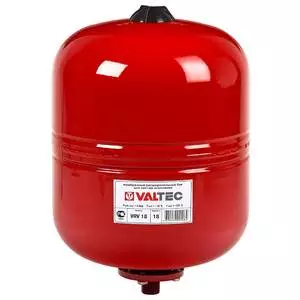

ถังเมมเบรนสำหรับให้ความร้อนตามหลักการทำงานจะคล้ายกับถังสำหรับระบบจ่ายน้ำ แต่การออกแบบหลังไม่ได้ออกแบบมาสำหรับอุณหภูมิสูง ผู้ผลิตทำเครื่องหมายเป็นสีน้ำเงินและให้ความร้อนเป็นสีแดง
การออกแบบถังเมมเบรนขยายตัว
ถังขยายเมมเบรน - กล่องโลหะแบนหรือบอลลูน ภายในคั่นด้วยเมมเบรนยาง ส่วนหนึ่งประกอบด้วยอากาศหรือก๊าซซึ่งถูกบีบอัดให้อยู่ในระดับที่ต้องการ ระดับการอัดอากาศสามารถพบได้ในหนังสือเดินทาง ส่วนอื่น ๆ ของถังในสภาพการทำงานจะถูกเติมด้วยน้ำและด้วยเหตุนี้ระดับการอัดแก๊สจะเท่ากับในระบบทำความร้อนทั้งหมด คอมเพรสเซอร์ในถังรักษาแรงดันในห้องแอร์
องค์ประกอบที่สำคัญที่สุดอย่างหนึ่งของถังขยายเมมเบรนคือเมมเบรน ซึ่งสามารถแบ่งได้เป็นสองประเภท:
วาล์วไดอะแฟรมใช้ในถังที่มีปริมาตรน้อยและไม่สามารถเปลี่ยนได้ สามารถเปลี่ยนถังบอลลูนได้อย่างง่ายดายหากจำเป็น และถังขยายประเภทนี้มีความน่าเชื่อถือมากกว่าเนื่องจากน้ำอยู่ในเมมเบรนและไม่สัมผัสตัวถัง
คำแนะนำ
เมื่อเลือกถังขยายเมมเบรน จำเป็นต้องใส่ใจกับวัสดุที่ใช้ทำเมมเบรน
ขั้นตอนการติดตั้งถัง

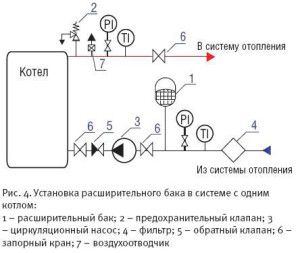

แผนภาพการเชื่อมต่อถังเมมเบรน
สำหรับการติดตั้งถังเมมเบรนที่มีคุณสมบัติเหมาะสมในระบบทำความร้อน จำเป็นต้องมีห้องที่ตรงตามเงื่อนไขการใช้งาน อุณหภูมิในนั้นไม่ควรต่ำกว่า 0 องศาพร้อมตัวบ่งชี้ความชื้นที่เสถียร จำเป็นต้องกำหนดตำแหน่งการติดตั้งเนื่องจากระบบมีลักษณะของแรงดันตกระหว่างการเริ่มต้น ดังนั้นจึงไม่แนะนำให้ติดตั้งถังเมมเบรนขยายตัวเพื่อให้ความร้อนทันทีหลังจากหม้อไอน้ำบนท่อทางออก
เกณฑ์ต่อไปคือไม่มีกระแสน้ำปั่นป่วนซึ่งสามารถจำลองแรงดันเกินได้ ทางที่ดีควรติดตั้งถังเมมเบรนสำหรับระบบทำความร้อนบนท่อส่งกลับที่ด้านหน้าปั๊มหมุนเวียน เทคโนโลยีการติดตั้งประกอบด้วยขั้นตอนต่อไปนี้:
- การแทรกเข้าไปในท่อ โดยทั่วไป เส้นผ่านศูนย์กลางของท่อถังขยายคือ 3/4 ดังนั้นจะต้องติดตั้งแชนเนลเธรดที่เหมาะสมในท่อส่งกลับ
- การติดตั้งไม่ควรถูกขัดขวางโดยวัตถุหรือองค์ประกอบของระบบ ไม่รวมภาระทางกลภายนอกบนถัง
- ควรใช้รุ่น paronite เป็นปะเก็นเนื่องจากทนต่อแรงดันและอุณหภูมิสูงได้ดี
- ถังขยายเมมเบรนเพื่อให้ความร้อนต้องติดตั้งวาล์วอากาศ จำเป็นต้องทำให้เสถียรและควบคุมความดันในห้องแอร์
ทุกครั้งที่ระบบทำความร้อนแบบปิดเริ่มทำงาน ตัวบ่งชี้ความดันที่เพิ่มขึ้นจะทำหน้าที่บนเมมเบรน ดังนั้นจึงแนะนำให้ตรวจสอบสภาพอย่างน้อยทุกๆ 2 ปีและหากจำเป็นให้เปลี่ยนใหม่
นี่เป็นรูปแบบการติดตั้งทั่วไปที่ไม่คำนึงถึงคุณสมบัติของระบบทำความร้อนและองค์ประกอบที่เป็นส่วนประกอบ ระหว่างการติดตั้ง ควรหลีกเลี่ยงข้อผิดพลาดบ่อยครั้ง ซึ่งอาจนำไปสู่การทำงานที่ไม่เหมาะสมของถังเมมเบรนสำหรับระบบทำความร้อนก่อนอื่น ตั้งค่าความดันสูงสุดในห้องแอร์ ควรน้อยกว่าค่าวิกฤตที่คำนวณได้ 10-15% มิฉะนั้นเมมเบรนจะไม่ขยายไปยังห้องซึ่งจะนำไปสู่การแตกของท่อและความล้มเหลวของหม้อน้ำทำความร้อน เพื่อหลีกเลี่ยงปัญหานี้ จำเป็นต้องติดตั้งเกจวัดแรงดันซึ่งแนะนำโดย Wester ซึ่งถังให้ความร้อนแบบเมมเบรนมีความน่าเชื่อถือสูง
ในการติดตั้งถังเมมเบรนในระบบทำความร้อน คุณต้องแน่ใจว่าไม่มีถังดังกล่าวในหม้อต้มน้ำร้อน หากปริมาตรไม่เพียงพอตามการคำนวณ คุณสามารถเพิ่มถังเสริมได้
