ระบบระบายน้ำแรงดัน ท่อระบายน้ำนี้เป็นอย่างไร

ปัจจัยการติดตั้ง

• โค้ง;
• ระดับน้ำใต้ดิน
• เปลี่ยน

ท่อน้ำทิ้งทุกประเภทมีอุปกรณ์บำบัด

ท่อระบายน้ำใด ๆ อยู่ใต้ทางลาด หากจำเป็นต้องเปลี่ยนระดับความชันก็จำเป็นต้องสร้างตัวบ่งชี้ของส่วนท่อ ในแต่ละกรณีจะมีการติดตั้งบ่อพักหรือปั๊ม

สารประกอบ

ไปป์ไลน์เป็นเส้นทางของท่อที่มีเส้นผ่านศูนย์กลางและความยาวต่างกันซึ่งวางอยู่บนทางลาด

บ่อน้ำคือโครงสร้างที่แบ่งตามวัตถุประสงค์ และพวกเขาคือ: การระบายน้ำ, perepannye, โรตารี่, การดู เวลส์มักจะติดตั้งขายึดเพื่อให้ผู้เชี่ยวชาญสามารถลงไปซ่อมได้เช่นเดียวกับช่องที่มีฝาปิด

ช่องจ่ายน้ำเข้าเป็นโครงสร้างที่ให้น้ำเสียจากท่อส่งเข้าถังฟรี

นักสะสม - เป็นอุโมงค์ใต้ดินซึ่งทำในรูปแบบของท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ซึ่งน้ำเสียจะเคลื่อนไปยังปลายทางสุดท้าย

โรงบำบัดน้ำเสียในท้องถิ่นคือการติดตั้งที่ใช้ในการระบายและบำบัดน้ำเสีย สิ่งอำนวยความสะดวกดังกล่าวรวมถึงโรงบำบัดทางชีวภาพ จำนวนบ้านพักบริการขึ้นอยู่กับผลผลิตและขนาดของโครงสร้าง

สถานีสูบน้ำคือหน่วยที่ติดตั้งในโรงงานแยกต่างหากซึ่งต้องการการจ่ายน้ำเสียตามปริมาณ

น้ำเสียแรงดันในบ้านส่วนตัว

ต้องใช้แรงดันน้ำทิ้งในบ้านส่วนตัวในกรณีที่ไม่สามารถสร้างระบบแรงโน้มถ่วงได้ ปัจจัยที่พบบ่อยที่สุด "ต่อ" ไปป์ไลน์แรงโน้มถ่วง:

• บ้านถูกสร้างขึ้นแล้วและตั้งอยู่ต่ำกว่าระดับของเครือข่ายท่อระบายน้ำกลาง
• ความโล่งใจของไซต์ไม่อนุญาตให้วางท่อที่มีความลาดชันที่ต้องการ ภูมิประเทศเป็นภูเขาที่มีดินหินสลับซับซ้อน ภูมิประเทศที่สูงชันในดินใด ๆ
• สามารถใช้ได้เฉพาะท่อที่มีเส้นผ่านศูนย์กลางเล็กเท่านั้น ท่อภายในของบ้านมีการกำหนดค่าที่ซับซ้อน
• ระหว่างทางของท่อรางรถไฟหรือมอเตอร์เวย์

สถานการณ์ยังเป็นไปได้เมื่อเจ้าของต้องการจัดห้องอาบน้ำแบบฟินแลนด์ในห้องใต้ดินของบ้านซึ่งเกี่ยวข้องกับห้องน้ำและการระบายน้ำ หากศูนย์ของพื้นห้องใต้ดินสูงกว่าเครื่องหมายของท่อระบายน้ำทิ้งภายนอก (ท่อทางเข้าอยู่สูงกว่า) แสดงว่าไม่มีวิธีเปลี่ยนเส้นทางการระบายน้ำด้วยแรงโน้มถ่วง

ในสถานการณ์เหล่านี้ เฉพาะผู้เชี่ยวชาญเท่านั้นที่สามารถคำนวณและออกแบบท่อระบายน้ำแรงดันสำหรับบ้านส่วนตัว งานอิสระที่ไม่มีพื้นฐานความรู้และประสบการณ์จะพบกับข้อผิดพลาด: ระบบที่เสร็จสิ้นจะไม่ทำงานอย่างถูกต้องและอาจล้มเหลวบางส่วนหรือทั้งหมด ในบริบทของท่อน้ำทิ้ง ทั้งหมดนี้เป็นสิ่งที่ไม่พึงปรารถนาอย่างยิ่ง ดังนั้นจึงเป็นการดีกว่าที่จะมอบหมายให้ผู้เชี่ยวชาญออกแบบระบบขนาดเล็กและเรียบง่ายจากท่อแรงดัน ปั๊ม และหนึ่งบ่อ เกี่ยวกับการออกแบบโดยสังเขป:

1. จากข้อมูลเบื้องต้นเกี่ยวกับการบรรเทาพื้นที่ ลักษณะของดินและการเกิดน้ำใต้ดินและ GPG (ความลึกของการแช่แข็งของดิน ข้อมูลอ้างอิงสำหรับพื้นที่ก่อสร้าง) ความยาวท่อที่ต้องการและลักษณะทางเทคนิคที่จำเป็น ของอุปกรณ์พิเศษเช่นเดียวกับชนิดของมัน (SPS หรือปั๊มอุจจาระ) จะถูกกำหนด
2. พร้อมกันกับแผนวางท่อ พวกเขาตัดสินใจว่าจะวางบ่อน้ำหรือภาชนะพิเศษเพื่อเก็บน้ำเสียที่ไหน ทางเลือกที่ดีที่สุดคือเมื่อท่อระบายน้ำในครัวเรือนลงสู่บ่อด้วยแรงโน้มถ่วง แต่หลายสิ่งหลายอย่างขึ้นอยู่กับเงื่อนไขการบรรเทาทุกข์ บางครั้งสิ่งปฏิกูลต้องถูกระบายออกสู่บ่อน้ำและอยู่ห่างจากบ่อน้ำภายใต้ความกดดัน หากพื้นที่โล่งช่วยให้ระบายแรงโน้มถ่วงไปยังถังได้ ก็ไม่จำเป็นต้องเลือกและซื้ออุปกรณ์เพิ่มเติมสำหรับสิ่งปฏิกูลภายใน นอกจากนี้ เมื่อพบตู้คอนเทนเนอร์ (อย่างดี) บนแผนผังไซต์เรียบร้อยแล้ว พวกเขาก็บรรลุความยาวขั้นต่ำของไปป์ไลน์ตามหลักการแล้ว - เพื่อไม่ให้มีหลุมหมุน หนึ่งท่อตรงเข้าไปในภาชนะ

ปัจจัยสำคัญอีกประการหนึ่งคือ HGG ปริมาตรของกำแพงดินขึ้นอยู่กับความลึกของการแช่แข็ง เพื่อให้ไปป์ไลน์ไม่หยุดและระบบจะไม่ล้มเหลวการวางท่อจะทำได้ต่ำกว่าระดับการเยือกแข็งซึ่งไม่ได้ยกเลิกฉนวนของท่อเสมอไป เป็นไปได้ที่จะวาง GPG ที่สูงขึ้น ฉนวนความร้อนที่ทันสมัยอนุญาตให้ทำเช่นนี้

ตามจำนวนน้ำทิ้งโดยประมาณ ระดับความสูงและความยาวท่อที่ได้รับระหว่างการวางแผน จะเลือกอุปกรณ์สูบน้ำ พารามิเตอร์หลักคือกำลัง โดยควรมีระยะขอบสำหรับอนาคต หากไม่ได้เลือกปั๊ม แต่เป็นสถานีติดตั้ง ก็ไม่จำเป็นต้องใช้ถังขยะ

ข้อมูลทั่วไป

ประเภทของเครือข่าย

เครือข่ายท่อน้ำทิ้งเป็นการสื่อสารกับสาขาต่างๆ ซึ่งประกอบด้วยท่อต่างๆ และเป็นตัวแทนของทั้งหมด

ระบบนี้จำเป็นสำหรับการขนส่งน้ำเสียจากผู้ใช้ไปยังถังพิเศษซึ่งน้ำได้รับการประมวลผลและบำบัด

เครือข่ายท่อระบายน้ำมีสองประเภท:

• ภายใน;
• กลางแจ้ง.

ท่อและระบบบำบัดที่อยู่บนถนนเป็นลักษณะภายนอกของเครือข่ายท่อระบายน้ำ และท่อที่อยู่ภายในตัวบ้านก็เป็นของวิวภายใน

ในการสื่อสารดังกล่าว น้ำเสียจะถูกขนส่งทั้งภายใต้แรงดันและแรงโน้มถ่วง

ดังนั้นท่อน้ำเสียทั้งหมดจึงแบ่งออกเป็น:

• ไม่กดดัน;
• ความดัน.

ท่อน้ำทิ้งของระบบบำบัดน้ำเสียได้รับการติดตั้งในมุมเพื่อให้แน่ใจว่าน้ำเสียเคลื่อนที่ไปยังจุดสุดท้าย สำหรับอุปกรณ์บำบัดน้ำเสียแบบไหลฟรีจะใช้ท่อที่ทำจากโพลีเอทิลีน

เครือข่ายท่อระบายน้ำแรงดันทำงานตามหลักการนี้: ปั๊มสร้างแรงดันและกำจัดสิ่งปฏิกูลภายใต้การทำงาน สำหรับท่อแรงดันจะใช้ท่อที่มีความแข็งแรงสูงซึ่งจำเป็นสำหรับท่อเหล่านี้เพื่อรองรับแรงดัน

นอกจากนี้ ระบบท่อระบายน้ำ ขึ้นอยู่กับวัตถุประสงค์ แบ่งออกเป็นประเภทต่อไปนี้:

• ท่อระบายน้ำพายุ (ขจัดน้ำละลายและน้ำฝน);
• การผลิต;
• ครัวเรือน - ครัวเรือน.
• จำเป็นต้องใช้ท่อระบายน้ำพายุเพื่อขจัดฝนและละลายน้ำ

น้ำเสียในครัวเรือน แบ่งออกเป็นสองประเภท:

• อิสระ (ท้องถิ่น);
• ส่วนกลาง (หลัก).

น้ำเสียประเภทกลางจะขจัดสิ่งปฏิกูลจากบ้านเรือนในเขตเมืองหรือนิคมและท่อระบายน้ำอัตโนมัติให้บริการเพียงบ้านหลังเดียว (ในบางกรณีแยกบ้านหลายหลัง)

วิธีการติดตั้งท่อระบายน้ำภายนอกแบ่งออกเป็น:

• แยก;
• โลหะผสมทั้งหมด;
• กึ่งแยก.

เครือข่ายท่อระบายน้ำภายนอก

มีเครือข่ายท่อระบายน้ำหลายประเภทที่วางอยู่กลางแจ้ง

การติดตาม การออกแบบนี้ได้รับการติดตั้งจากจุดหนึ่งไปยังถังพิเศษ มีการติดตั้งการติดตามในอาคารอพาร์ตเมนต์ด้วย (โดยปฏิบัติตามกฎและข้อบังคับของอาคารทั้งหมด) ท่อวางในแนวตั้งเท่านั้น จากผนังด้านนอกของอาคารไปจนถึงการสื่อสาร ควรมีระยะห่างอย่างน้อย 3 เมตร การติดตามถูกติดตั้งเฉพาะเมื่อมีการเชื่อมต่อกับเครือข่ายท่อน้ำทิ้งส่วนกลาง

ท่อน้ำทิ้งภายนอกเป็นท่อ บ่อน้ำ และบ่อสะสม

เครือข่ายท่อระบายน้ำอยู่บนถนน ระบบนี้ประกอบด้วยระบบบ่อและท่อที่ซับซ้อน มันถูกสร้างขึ้นบนถนนของเมือง ผ่านเครือข่ายท่อระบายน้ำทิ้ง น้ำทิ้งจะเคลื่อนไปยังระบบบำบัดน้ำเสียส่วนกลาง จากนั้นจึงไปยังระบบบำบัดน้ำเสีย

นักสะสม. อุปกรณ์เหล่านี้ออกแบบมาเพื่อรวบรวมสิ่งปฏิกูลและการเปลี่ยนเส้นทาง หากจำเป็น น้ำทิ้งจะถูกเปลี่ยนเส้นทางจากตัวสะสมไปยังตัวสะสม ซึ่งตั้งอยู่ใกล้กับสระน้ำทิ้งหรือในอาณาเขตของมัน งานของนักสะสมคือการขนส่งน้ำเสียด้วยแรงโน้มถ่วงหรือภายใต้แรงดัน

โรงบำบัดน้ำเสียเป็นจุดหมายปลายทางสุดท้ายสำหรับสิ่งปฏิกูลในสิ่งอำนวยความสะดวกเหล่านี้ น้ำเสียจะถูกทำให้เข้มข้นและบำบัด หลังจากที่น้ำสะอาดแล้ว จะถูกเทลงในอ่างเก็บน้ำและนำไปใช้เพื่อเศรษฐกิจ

การวางเครือข่ายท่อระบายน้ำเกิดขึ้นในรูปแบบต่างๆ เนื่องจากขึ้นอยู่กับกรณีเฉพาะ

การติดตั้ง

หากคุณปฏิบัติตามข้อกำหนดของอาคารทั้งหมด สิ่งนี้จะช่วยให้คุณสามารถติดตั้งระบบบำบัดน้ำเสียภายนอกได้อย่างแม่นยำ รวมถึงระยะเวลาการใช้งานของชิ้นส่วนทั้งหมด จำเป็นที่ไปป์ไลน์มีความชันที่ถูกต้อง ความลาดชันนี้ทำให้สามารถระบายน้ำเสียได้อย่างเป็นธรรมชาติ ตาม SNiP ความชันของไปป์ไลน์ควรหันไปทางบ่อน้ำ

ความลาดชันของท่อจะขึ้นอยู่กับขนาดเส้นผ่าศูนย์กลางของการติดตั้งระบบสื่อสารและอยู่ในช่วงสองถึงสามเซนติเมตรต่อเมตรของการก่อสร้าง

สำคัญ! จำเป็นอย่างยิ่งที่จะต้องผลิตเส้นผ่านศูนย์กลางของท่อที่จะจ่ายให้กับบ้านหรือพื้นที่ มีมาตรฐานขนาดเส้นผ่าศูนย์กลางสำหรับท่อระบายน้ำที่ให้บริการบ้านหลายหลัง

มีบรรทัดฐานของเส้นผ่านศูนย์กลางสำหรับท่อระบายน้ำที่ให้บริการบ้านหลายหลัง

หากน้ำเสียถูกปล่อยออกจากคุณสมบัติส่วนตัวหลายประการ เส้นผ่านศูนย์กลางของท่อต้องมีอย่างน้อยสองร้อยมิลลิเมตร และถ้าน้ำเสียออกจากบ้านหลังหนึ่งเส้นผ่านศูนย์กลางของท่อควรเป็นหนึ่งร้อยหรือหนึ่งร้อยสิบมิลลิเมตร หากมีการติดตั้งท่อระหว่างหลุมจะต้องวางท่อให้เท่ากันโดยไม่มีความลาดเอียง เมื่อออกแบบคุณต้องจัดทำแผนสำหรับการเคลื่อนไหวของการสื่อสารโดยไม่ลืมที่จะวางท่อและอาคารใกล้เคียง

นอกจากนี้ยังควรวางถังเก็บน้ำไว้ใกล้ถนน แต่ถ้าคุณวางแผนที่จะติดตั้งส้วมซึม (โดยปกติเครื่องสูบน้ำจะสูบออก) หากระบบท่อระบายน้ำภายนอกติดตั้งที่ส่วนโค้งหรือความลึกต่างกัน จะต้องสร้างท่อระบายน้ำทิ้ง นอกจากนี้ยังมีการติดตั้งท่อระบายน้ำในกรณีที่ส่วนตรงของท่อส่งน้ำมากกว่า 25 เมตร และบ่อน้ำดังกล่าวเรียกว่าระดับกลาง

ไปป์ไลน์ตามความยาวทั้งหมดต้องประกอบด้วยท่อที่ทำจากวัสดุชนิดเดียวกัน เนื่องจากวัสดุที่แตกต่างกันมีการขยายตัวทางความร้อนที่แตกต่างกัน และด้วยเหตุนี้ ไปป์ไลน์ที่มีท่อที่ทำจากวัสดุต่างกันจึงยุบตัวลงอย่างรวดเร็ว

ดังนั้นเราจึงได้อธิบายกฎพื้นฐานสำหรับการจัดการสิ่งปฏิกูลภายนอก เมื่อจัดเตรียมสิ่งปฏิกูลภายนอกและอุปกรณ์ของสิ่งปฏิกูลทุกประเภท ขอแนะนำให้ปฏิบัติตามกฎและข้อบังคับเหล่านี้ เพราะหากมีการเบี่ยงเบนระหว่างการติดตั้ง อาจทำให้เกิดอุบัติเหตุบนรางและอุปกรณ์ล้มเหลวได้ในภายหลัง และนี่เป็นสิ่งที่แย่มาก

การลดความเร็วของการเคลื่อนที่ของน้ำเป็นอย่างไร

การทำให้หมาด ๆ ของแรงไหลเกิดขึ้นได้เนื่องจากความแตกต่างในระดับของน้ำเสีย การออกแบบบ่อดูดซับมาตรฐานช่วยลดแรงดันได้ 17-20% ยิ่งลึกเท่าไหร่น้ำเสียก็จะยิ่งไหลช้าลง

ในบ่อน้ำหลายขั้นตอน น้ำจะเคลื่อนไปตามระนาบที่อยู่ในระดับต่างๆ ในกรณีนี้ ระนาบถัดไปจะต่ำกว่าระนาบก่อนหน้า เช่น ขั้นบันได อัตราการไหลลดลงซ้ำแล้วซ้ำเล่าเมื่อน้ำเคลื่อนตัวผ่านน้ำตก

อัตราการไหลช้าลงโดยคอลัมน์น้ำในถัง (สระ) ที่มันกระแทก การติดตั้งแผ่นกั้นน้ำเพิ่มเติม (water baffle) จะช่วยลดอัตราการไหลลงได้อีก แทนที่จะเป็นพาร์ติชั่น คุณสามารถแก้ไขโครงตาข่ายพิเศษได้

แรงดันจะลดลงโดยข้องอหมุน 90º ที่ติดตั้งบนท่อขาเข้า

หากมีเศษขยะขนาดใหญ่เข้าไปในน้ำเสีย บ่อน้ำจะมีตะกร้าใส่ขยะ (กริด) จะดักจับวัตถุลอยน้ำและป้องกันการอุดตันของท่อ ตะกร้าขยะยังช่วยลดความเร็วของการเคลื่อนย้ายน้ำเสีย

ทางเลือกของท่อสำหรับระบบน้ำทิ้ง

ระบบท่อระบายน้ำแรงดัน

พารามิเตอร์หลักที่ท่อควรมี:

• ความรัดกุม;
• ความสะดวกในการติดตั้ง
• ความแข็งแกร่ง;
• ทนต่อการกัดกร่อน
• ความต้านทานต่อสภาพแวดล้อมที่ก้าวร้าวทางเคมี
• ความต้านทานต่อการกัดกร่อนทางไฟฟ้าที่เกิดจากกระแสหลงทาง
• ความเป็นสากล
• ความยืดหยุ่น (ความต้านทานต่อค้อนน้ำ);
• การเก็บรักษาคุณสมบัติตลอดอายุการใช้งาน

ท่อแรงดันน้ำทิ้ง PVC-U มีคุณสมบัติทั้งหมดเหล่านี้ การเชื่อมต่อของระบบโดยใช้ซ็อกเก็ตในร่องที่มีการใส่ปะเก็นปิดผนึกช่วยให้สามารถติดตั้งได้โดยไม่ต้องใช้อุปกรณ์ราคาแพงทำให้มั่นใจได้ถึงความรัดกุม ท่อเหล่านี้ทนทานต่อรังสี UV และของเสียทางเคมีที่รุนแรง ข้อต่อต่างๆ ทำให้สามารถเชื่อมต่อกับท่อที่ทำจากวัสดุอื่นๆ ได้

ท่อ PVC-U และทีออฟพร้อมหน้าแปลนโลหะสำหรับต่อกับท่อโลหะ

ความน่าเชื่อถือและความรัดกุมของท่อระบายน้ำแรงดันภายนอกช่วยขจัดความเป็นไปได้ที่จะเกิดการทะลุทะลวงและหลีกเลี่ยงผลกระทบด้านลบของการรั่วไหลของสิ่งปฏิกูล

ระบบท่อน้ำทิ้งแบบไม่มีแรงดัน

ท่อระบายน้ำทิ้งแบบไม่มีแรงดันจะลำเลียงน้ำเสียที่มีอุณหภูมิสูงถึง 45 ° C โดยแรงโน้มถ่วง ท่อแบ่งตามความแข็งของแหวน (คลาสจาก SN2 ถึง SN8) สีส้ม. ท่อมีการติดตั้งซ็อกเก็ตพร้อมซีลยาง ระบบบำบัดน้ำเสียแบบไม่ใช้แรงดันที่ทำจากท่อพีวีซีและอุปกรณ์ต่างๆ มีพารามิเตอร์ทางไฮดรอลิกและเคมีที่จำเป็นทั้งหมด ท่อสำหรับน้ำเสียที่ไม่มีแรงดันทำจากวัตถุดิบคุณภาพสูงในอุปกรณ์อัตโนมัติและเป็นไปตามใบรับรองสำหรับผลิตภัณฑ์ประเภทนี้

ท่อสำหรับน้ำเสียไม่มีแรงดัน PVC

วัสดุและภาพวาด วิธีทำโช้คอัพ

การประกอบและประกอบโครงสร้างด้วยตนเองสามารถทำได้เมื่อติดตั้งบ่อหมุนหรือบ่อล้นในท่อระบายน้ำส่วนตัวเท่านั้น การออกแบบที่ซับซ้อนของหลุมสำหรับตัวดูดซับแรงดันในท้องถิ่นที่เชื่อมต่อกับส่วนกลาง ระบบระบายน้ำทิ้งได้รับการติดตั้งตามโครงการมาตรฐานหลังจากตกลงในข้อกำหนดทางเทคนิค

แบบแผนเบื้องต้นสำหรับการคำนวณ

เลย์เอาต์ของเพลา เส้นผ่านศูนย์กลางและความหนาของผนัง ตำแหน่งและขนาดของช่องเปิดสำหรับทางเข้า ได้รับการออกแบบโดยคำนึงถึงลักษณะของท่อส่งในท้องถิ่นและตัวชี้วัดความดัน อัตราการไหลและความแตกต่างของความสูง

ในระบบท่อระบายน้ำส่วนตัว ถังส่วนต่างและถังหมุนได้รับการติดตั้งเพื่อลดภาระในท่อ ใช้โครงสร้างสำเร็จรูปและสำเร็จรูป:

ทำจากพลาสติก พีวีซี ไฟเบอร์กลาส

แดมเปอร์อุตสาหกรรมคอมโพสิต

จากคอนกรีตเสริมเหล็ก

แผนผังของบ่อน้ำดูดซับแรงดันอย่างง่ายสำหรับการติดตั้งในบริเวณที่มีการเปลี่ยนแปลงความสูงของท่อระบายน้ำทิ้ง

แผนผังของบ่อน้ำง่ายๆ

ตามโครงการ ตัวชี้วัดหลักจะถูกคำนวณ: ความสูงของการหล่น เส้นผ่านศูนย์กลางของเพลา และจุดผูกเข้าจะถูกกำหนด

ข้อกำหนดหลักสำหรับวัสดุในการผลิตคือความรัดกุมและความสามารถในการรับน้ำหนัก สำหรับการผลิตหลุมดับเพลิงจะใช้ชิ้นส่วนและวงแหวนของโรงงานคอนกรีตเสริมเหล็กที่มีก้นปิดผนึก ผลิตภัณฑ์ทำจากสารละลายพิเศษที่มีการซึมผ่านในระดับต่ำ วัสดุเสริมความแข็งแรง

ภาพวาดของแดมเปอร์สำเร็จรูป

ข้อดีของการประกอบถังจากวงแหวนคือมีชิ้นส่วนที่เข้ากันได้ซึ่งมีเส้นผ่านศูนย์กลางต่างกัน หากมีการวางแผนที่จะติดตั้งเพลาที่มีคอเรียวจะมีการติดตั้งฝาปิดที่มีรูที่ทางแยกของชิ้นส่วนโครงสร้าง

ล็อคด้วยซีล

บ่อน้ำสำเร็จรูปมีตัวล็อคจากโรงงาน: ตัวยึดดังกล่าวจะขจัดความจำเป็นในการแก้ไขการเชื่อมต่อกับขายึดโลหะและปูน รูสำหรับทางเข้าของท่อและท่อทางออกนั้นทำขึ้นตามเส้นผ่านศูนย์กลางของท่อระบายน้ำทิ้ง

องค์ประกอบของบ่อคอนกรีตเสริมเหล็ก

วงแหวนคอตามผนังด้านในมีส่วนที่ยื่นออกมา - ขั้นตอนที่ลงมาเพื่อตรวจสอบสภาพของถัง

จากชิ้นส่วนสำเร็จรูป คุณสามารถประกอบกระบอกโช้คที่มีความสูง เส้นผ่านศูนย์กลางที่ต้องการได้

การวาดอุปกรณ์แดมเปอร์พลาสติก

แดมเปอร์โรงงานทำจากพลาสติก - โครงสร้างน้ำหนักเบาพร้อมความสามารถในการติดตั้งในสภาวะที่ยากลำบาก สำหรับการผลิตโพลิโพรพิลีน พีวีซี ไฟเบอร์กลาส วัสดุเทียมคอมโพสิตมีความทนทานพื้นผิวเรียบของผนังไม่ให้ความชื้นผ่านและไม่ดูดซับมลพิษ

แดมเปอร์พลาสติก: ช่องว่างภายใน

วัสดุทนต่อสารเคมี ความเสียหายทางกล การติดตั้งที่ความลึกจะดำเนินการโดยไม่มีฉนวนกันความร้อนเพิ่มเติม

คอนเทนเนอร์โรงงานโพลีเมอร์

แดมเปอร์พลาสติกมีหลายขนาด มีโซลูชั่นสำเร็จรูปสำหรับระบบบำบัดน้ำเสียทุกประเภท

การติดตั้งแดมเปอร์ในสาขาท่อระบายน้ำในพื้นที่ดำเนินการตามโครงการ:

ณ จุดที่วางแผนไว้ พวกเขาขุดหลุมที่เกินขนาดของบ่อ 20 - 30 ซม.

หลุมด้วยจานใต้ก้น

หลังจากการบดอัดดินอย่างละเอียดแล้วแผ่นพื้นคอนกรีตเสริมเหล็กจะถูกวางที่ด้านล่าง (หากมีการวางแผนว่าจะติดตั้งถังพลาสติก) กรวดและทรายจะถูกเพิ่ม (หากมีการติดตั้งบ่อคอนกรีตที่มีก้น)

แทนการติดตั้งบนเตา ด้านล่างสามารถเติมปูน

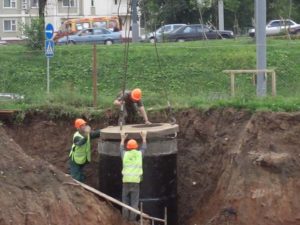

ดำเนินการติดตั้งโครงสร้าง

ตรวจสอบความสอดคล้องของช่องต่อเข้าและท่อออก

ถ้าไม่มีรูโรงงานก็เจาะทางเข้าตรงไทอิน

ต่อท่อด้วยหัวฉีดและปิดผนึกข้อต่อ

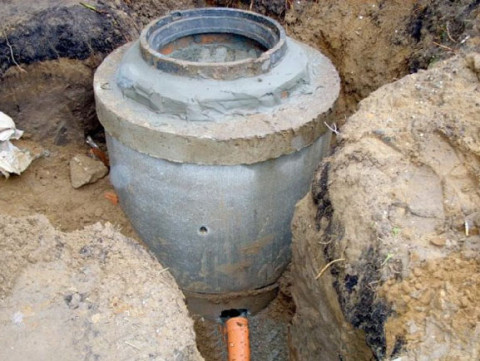

ฉนวนข้อต่อ

พื้นผิวด้านนอกของผนังคอนกรีตต้องหุ้มฉนวนด้วยวัสดุกันรั่วซึม ส่วนต่างๆ จะถูกหุ้มฉนวนเหนือจุดเยือกแข็ง

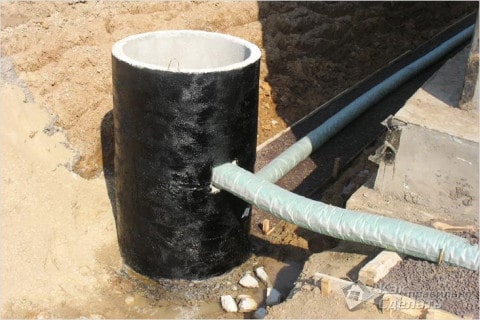

เคลือบผนัง

ดำเนินการเติม

สำหรับสิ่งปฏิกูลภายในบ้าน ควรใช้บ่อพลาสติกสำหรับติดตั้งในพื้นที่ที่มีปัญหา ด้วยการติดตั้งที่เหมาะสม คอนเทนเนอร์ดังกล่าวจะคงอยู่ตลอดไป โครงสร้างคอนกรีตเสริมเหล็กมีความทนทานน้อยกว่า แต่เหมาะกว่าสำหรับการใช้งานบนพื้นหินที่ยากลำบากที่ระดับความลึกมาก ทางเลือกที่ถูกต้องที่สุดคือการสั่งซื้อโครงการระบบระบายน้ำทิ้งภายในบ้านพร้อมการติดตั้ง ผู้เชี่ยวชาญไม่แนะนำให้ติดตั้งบ่อน้ำลดแรงกดทับด้วยตัวเอง เพื่อให้การออกแบบสามารถทำหน้าที่ได้เต็มที่ จำเป็นต้องคำนวณพารามิเตอร์ให้ถูกต้องก่อนเริ่มงาน ผลที่ตามมาของส่วนต่างการทำงานที่ไม่ถูกต้องอาจไม่เป็นที่พอใจ - จากท่อระเบิดไปจนถึงน้ำเสียล้นย้อนกลับ

ตัวดูดซับแรงดันในระบบท่อระบายน้ำประเภทต่างๆ

หลุมควบคุมแรงดันติดตั้งอยู่ในระบบท่อระบายน้ำประเภทต่างๆ:

• ลิฟเนวา ความจำเป็นในการเปลี่ยนความดันเกิดขึ้นเนื่องจากกิ่งก้านตรงในพื้นที่มีความยาวมากก่อนเข้าสู่ระบบเมือง
• ครัวเรือนในท้องถิ่น จำนวนจุดดับไฟและประเภทของการออกแบบบ่อน้ำจะถูกเลือกขึ้นอยู่กับจำนวนของพื้นที่ที่มีปัญหาและลักษณะของเครือข่ายเฉพาะ

งานหลักของการติดตั้งตัวดูดซับแรงดันในท่อระบายน้ำคือการคืนค่าแรงดันใช้งาน อัตราการไหล และระดับการเติมของท่อในส่วนที่ยากของท่อ

ฟังก์ชั่นของอุปกรณ์ปรับ:

ความดันลดลง. การติดตั้งถังปริมาณมากช่วยลดแรงดันของเหลวมากเกินไปบนผนังที่เกิดขึ้นภายในท่อ

กระแสน้ำกระทบกำแพง

• ความดันที่เพิ่มขึ้น ด้วยการเปลี่ยนแปลงระดับของการวางท่อที่คมชัด จึงจำเป็นต้องสร้างแรงกดดันมากขึ้นสำหรับการไหลของแรงโน้มถ่วงของของเหลว ภาชนะดังกล่าวได้รับการติดตั้งเมื่อจัดประเภทท่อระบายน้ำแรงดัน
• การกลับทิศทางการไหลและการป้องกันท่อ เพื่อหลีกเลี่ยงความเสียหายต่อผนังท่อจากการกระแทกของการไหลด้วยความเร็วสูง จึงมีการติดตั้งภาชนะที่สะสมของเหลว ในส่วนถัดไปของไปป์ไลน์ การระบายน้ำจะถูกจ่ายด้วยแรงดันที่ต่ำกว่า

การเปลี่ยนรูปแบบทิศทาง

บ่อน้ำที่ออกแบบมาเพื่อดับแรงดันส่วนเกินนั้นมีหลายรูปแบบ ประเภทของการก่อสร้างจะถูกเลือกหลังจากศึกษาพารามิเตอร์หลักที่ต้องปรับ โครงสร้างทั้งหมดเป็นแบบท่อหรือแบบเพลา องค์กรภายในของตัวดูดซับ:

ดรอปแท็งก์มาตรฐาน: ใช้เมื่อจำเป็นต้องลดความเร็ว ณ จุดที่ความสูงของท่อเปลี่ยนแปลงอย่างรวดเร็ว

อ่างเก็บน้ำล้น

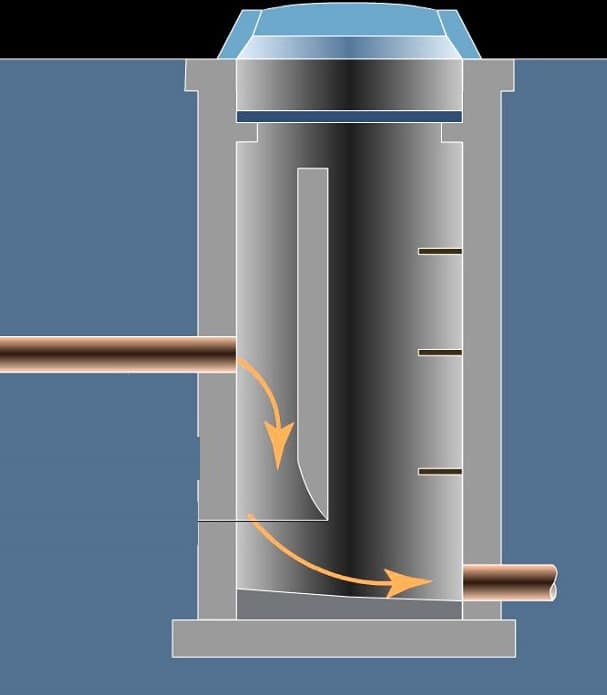

แดมเปอร์พร้อมระบบกั้น: ติดตั้งผนังแนวตั้งภายในเพลาเพื่อรองรับแรงกระแทกของของเหลวที่ตกลงมา

ผนังกั้นแนวตั้ง

บ่อน้ำที่มีน้ำตก: ติดตั้งเครื่องย่อยแบบหลายขั้นตอนในรูปแบบของแผ่นเปลือกโลกภายในลำต้น ติดตั้งในพื้นที่ที่มีอัตราการไหลมากเกินไป

นอกจากถังบำบัดน้ำเสียแล้ว ระบบบำบัดน้ำเสียยังใช้กระแสน้ำที่รวดเร็วพร้อมฟังก์ชันเพิ่มแรงดันภายในระบบอีกด้วย บ่อน้ำบรรจุของเหลวจากท่อจ่ายเพื่อสร้างแรงดันที่ต้องการในส่วนถัดไป ระบบดังกล่าวได้รับการติดตั้งเมื่อจำเป็นต้องวางสาขาส่วนตัวบนภูมิประเทศก่อนที่จะเชื่อมต่อกับเครือข่ายเมือง

ในท่อระบายน้ำทิ้งส่วนตัว จุดปรับตั้งไว้ในส่วนยาว หากความยาวรวมของกิ่งเป็นเส้นตรงเกิน 30 - 40 ม. แนะนำให้ติดตั้งตัวดูดซับแรงดันน้ำทิ้งอย่างน้อยหนึ่งบ่อ บนเส้นตรงของท่อที่วางเป็นมุม การระบายน้ำจะมีความเร็วมากเกินไป หากไม่มีส่วนโค้ง ตัวแยก หรือจุดหน่วง เนื่องจากการบรรทุกที่มากเกินไป ผนังของท่อระบายน้ำจะแตก

สถานที่สำหรับติดตั้งหยดและแดมเปอร์

ในสถานที่ที่ทิศทางของท่อเปลี่ยนทิศทางอย่างกะทันหัน หากไม่สามารถเพิ่มมุมของการหมุนได้ จะมีการติดตั้งหลุมหมุนเพื่อลดความเสี่ยงของการเจาะทะลุจากค้อนน้ำที่จุดหมุน

การติดตั้งแดมเปอร์ในทางกลับกัน

ในพื้นที่ยากลำบาก ความดันในท่อจะลดลงโดยการติดตั้งบ่อน้ำที่แตกต่างกัน เลือกประเภทการจัดเรียงภายในของเหมืองขึ้นอยู่กับความสูงของการตกและแรงดันที่ทางเข้า ตัวถังเป็นเพลาที่มีทางเข้าอยู่ที่ส่วนบนและมีทางออกอยู่ที่ส่วนล่างของผนังด้านข้าง

สำหรับท่อส่งพายุ บ่อดับจะใช้กับการติดตั้งตัวกรอง พร้อมกับน้ำฝน ใบไม้ หิน และเศษเล็กเศษน้อยเข้าไปในท่อ ตะกร้าตาข่ายที่ติดตั้งที่ทางเข้าบ่อน้ำทำหน้าที่เป็นตัวกรองเชิงกล

ประเภทของบ่อน้ำล้น

กระแสความเร็วสูงในเครือข่ายแรงดันจะติดตั้งปั๊มไฟฟ้า หากไม่สามารถเพิ่มแรงดันภายในระบบให้อยู่ในระดับการทำงานตามธรรมชาติได้

ในสถานที่ที่เครือข่ายแรงดันภายในเชื่อมต่อกับเครือข่ายแรงโน้มถ่วงร่วม จะต้องติดตั้งตัวดูดซับแรงดัน
