ตำแหน่งที่ถูกต้อง
เงื่อนไขที่จำเป็นที่นำมาพิจารณาเมื่อวางบ่อน้ำมักจะเป็นเรื่องยากมากที่จะปฏิบัติตามสำหรับเจ้าของแปลงที่แคบหรือเล็ก บ่อยครั้งที่เจ้าของที่มีเงินทุนพยายามประหยัดเมตรโดยการสร้างปล่องแทนบ้านแล้วขุดหลุมรากฐานที่นั่น ในกรณีนี้ สำหรับแหล่งน้ำดื่มที่มีศักยภาพ ระยะห่างจากบ้านไม่สำคัญว่าตัวบ้านจะมีการวางแผนตามข้อกำหนดหรือไม่
บ้านหมู่บ้านและบ่อน้ำ
การอยู่ภายในอาคารนั้นมีข้อดีหลายประการ แต่ก็มีอุปสรรคที่มองเห็นได้ด้วยเช่นกัน ความสะดวกสบายที่ไม่อาจปฏิเสธได้สำหรับผู้อยู่อาศัยในการจัดห้องน้ำในบ้านและการจ่ายน้ำเข้าห้องน้ำและห้องครัว (ซึ่งจะต้องใช้ท่อและปั๊มพิเศษ) ในบางครั้งอาจไม่ได้มีค่าเกินจากสถานการณ์อื่นๆ ที่อาจเป็นไปได้ในการพิจารณาที่ดี
ตัวอย่างเช่น ความจำเป็นในการซ่อมแซมในกรณีที่เหมืองพังหรือเสียหาย ในกรณีนี้น้ำจะหยุดไหลและอุปกรณ์พิเศษที่จำเป็นสำหรับการซ่อมแซม และจะยากมากที่จะใช้ในชั้นใต้ดินของบ้าน
เค้าโครงโครงสร้าง
ใน SNT ซึ่งขณะนี้อนุญาตให้ก่อสร้างอาคารที่อยู่อาศัยได้ ในภาคเอกชนในเขตเมืองและในพื้นที่ของ IZHS นักพัฒนามีลักษณะคล้ายกับเครื่องช่วยเดินไต่บนเชือกที่ทรงตัวบนเชือกที่ทอดยาวระหว่างเหวและยอด เงื่อนไขมากเกินไปที่เขาต้องพิจารณาในการเลือกของเขาเมื่อพูดถึงสิ่งอำนวยความสะดวกด้านสุขอนามัย บ่อน้ำเดียวกันควร:
- ปฏิบัติตามมาตรฐานความห่างไกลเพื่อไม่ให้เกิดการทำลายรากฐานและการทำลายอาคารที่อยู่อาศัย
- ไม่อยู่ในระยะไกลเนื่องจากจะสร้างความไม่สะดวกให้กับผู้อยู่อาศัยหรือบังคับให้คุณสร้างเครือข่ายท้องถิ่นที่มีการออกแบบที่ซับซ้อนซึ่งเต็มไปด้วยการอุดตันอย่างต่อเนื่อง
- ไม่ก่อให้เกิดความไม่สะดวกแก่เพื่อนบ้าน
- ไม่กีดขวางทางเดิน ทางเดิน เตียงหรือต้นไม้ รั้ว และไม่ใกล้ถนน
- นำไปใช้ในระยะทางที่กำหนดจากแหล่งกำเนิดมลพิษที่อาจเกิดขึ้น
- ตั้งอยู่บนเนินเขาไม่เพียง แต่เกี่ยวกับถังบำบัดน้ำเสียและส้วมซึมของตัวเองเท่านั้น แต่ยังรวมถึงถังใกล้เคียงด้วย
- ต้องสังเกตระยะห่างระหว่างอาคารและโครงสร้างทั้งหมดซึ่งกำหนดโดยมาตรฐานสุขอนามัยและข้อบังคับอาคาร
ที่ IZHS
รายละเอียดปลีกย่อย
ใน SNiP 30-02-97 ซึ่งต่อมาหลังจากแก้ไข SP 53.13330.2011 ซ้ำแล้วซ้ำอีก จากนั้น SNiP 30-02-97 ที่มีการเปลี่ยนแปลงในปี 2018 บ่งชี้ว่าสามารถสร้างบ่อน้ำได้ในระยะ 3 เมตรจากบ้าน พื้นฐาน. แต่ผู้สร้างที่มีประสบการณ์ โดยเฉพาะอย่างยิ่งหากสร้างอาคารที่อยู่อาศัยด้วยฐานรากตื้น ควรเพิ่มเป็นห้าเมตร
อย่างไรก็ตาม ในกระบวนการสร้างไซต์ คุณจะต้องคำนึงถึงกฎอื่นๆ ที่มีความเฉพาะเจาะจงด้วยเช่นกัน นอกจากนี้ยังจำเป็นต้องศึกษาบรรทัดฐานพิเศษก่อนติดตั้งถังบำบัดน้ำเสีย อุปกรณ์บำบัดน้ำเสีย อ่างอาบน้ำหรือห้องส้วม โดยคำนึงถึงการมีท่อส่ง สายไฟ และโครงสร้างหลักอื่นๆ ในบริเวณใกล้เคียง
| โครงสร้าง | ชุดของกฎ | SNiP |
| ถังบำบัดน้ำเสีย | SP 31.13330.2012 | SNiP 2.04.03-85 |
| ห้องน้ำ | SP 53.13330.2011 | SNiP 30-02-97 |
ข้อกำหนดสำหรับตำแหน่งของสาธารณูปโภคใต้ดินคืออะไร
เอกสารกำกับดูแลหลักที่ปฏิบัติตามระหว่างการก่อสร้างคือ SNiP 2.07.01-89 ซึ่งระบุระยะทางเมื่อวางการสื่อสารที่สัมพันธ์กันและวัตถุอื่น ๆ ในแง่ของความปลอดภัยและความน่าเชื่อถือ
ในระหว่างการทำงานของเครือข่ายวิศวกรรมการระบายน้ำทิ้งความร้อนและการจ่ายน้ำควรพิจารณาผลกระทบด้านลบต่อรากฐานของโครงสร้างของตัวกลางที่ขนส่งในกรณีที่ท่อแตก ของเหลวที่หลบหนีสามารถชะล้างฐานรากของดิน เจาะเข้าไปในห้องด้านล่างและห้องใต้ดิน ทำให้เกิดความเสียหายอย่างมากต่ออาคาร
ในกรณีของการวางการสื่อสารด้วยแหล่งน้ำใกล้ฐานรากระหว่างการทำงานของโครงสร้าง ควรใช้มาตรการเพื่อให้แน่ใจว่าตำแหน่งที่ปลอดภัยของพวกเขาสัมพันธ์กับอาคาร เมื่อไม่สามารถรักษาระยะห่างที่ปลอดภัยจากท่อส่งไปยังโครงสร้างได้ด้วยเหตุผลทางเทคนิค ปลอกหุ้มจะใช้เพื่อป้องกันการสื่อสารใต้ดิน หลังจากตกลงกับหน่วยงานกำกับดูแลแล้ว อนุญาตให้วางระบบน้ำประปาใกล้ฐานรากได้ในกรณีที่มีฉนวนป้องกันท่อในกรณีที่เกิดการตกตะกอนและปกป้องฐานรากจากการถูกทำลายในกรณีที่น้ำประปาเสียหาย
โดยปกติเครือข่ายประเภทต่าง ๆ จะตั้งอยู่บนไซต์โดยสร้างบ้าน, น้ำ, ท่อระบายน้ำ, เครื่องทำความร้อน, ท่อแก๊สวางบนพื้นและดึงสายไฟ สำหรับตำแหน่งที่ปลอดภัยซึ่งสัมพันธ์กันของทางหลวงประเภทต่างๆ จำเป็นต้องทราบบรรทัดฐานของระยะทางระหว่างการสื่อสารที่มีการจัดเรียงแบบขนานและตั้งฉาก
นอกจากนี้ การรู้มาตรฐานจะช่วยประหยัดเงินได้ เนื่องจากการสื่อสารบางประเภทสามารถวางลงในร่องลึกเดียวได้โดยไม่มีผลกระทบด้านลบที่สำคัญในกรณีที่ท่อแตก
รูปที่ 2 แผนผังไซต์ - ตัวอย่าง
ระยะทางจากสาธารณูปโภคใต้ดินถึงฐานราก
SNiP 2.07.01-89 อนุญาตให้วางระบบสาธารณูปโภคใต้ดินภายในขอบเขตของฐานรากที่รองรับและชั้นวางท่อภายใต้ข้อกำหนดของมาตรการป้องกันในกรณีของการตั้งถิ่นฐานของมูลนิธิอุบัติเหตุในสาย
การก่อสร้างกระทำ SNiP 2.07.01-89 กำหนดระยะทางต่อไปนี้สำหรับฐานรากที่รองรับของบ้าน:
- น้ำประปา - 5 เมตร
- ท่อระบายน้ำแรงโน้มถ่วงส่วนบุคคลและพายุ (ฝน) - 3 เมตร;
- ท่อระบายน้ำแรงดัน - 5 ม.
- ท่อระบายน้ำ - 3 ม. การระบายน้ำที่เกี่ยวข้อง - 0.4 ม.
- ท่อส่งก๊าซแรงดันต่ำปานกลางและสูง - 2, 4, 7 หรือ 10 ม. ตามลำดับ
- เครือข่ายความร้อน - จากผนังอุโมงค์ 2 ม. จากปลอกป้องกันของท่อที่มีการวางแบบไม่มีช่อง - 5 ม.
- สายไฟฟ้าและสายสื่อสาร - 0.6 ม.
- เปลี่ยนช่องสัญญาณและอุโมงค์ - 2 ม.
มะเดื่อ 4 การสร้างรหัสระยะทางระหว่างการสื่อสารและเครือข่ายใต้ดิน
การเดินท่อผ่านฐานรากของอาคาร
เครือข่ายน้ำประปาและท่อน้ำทิ้งภายนอกถูกนำเข้าสู่บ้านผ่านฐานรากโดยใช้ปลอกเหล็กที่มีเส้นผ่านศูนย์กลางใหญ่กว่าขนาดมาตรฐานสำหรับท่อ HDPE คือ 75 มม. สำหรับท่อระบายน้ำพีวีซี 110 มม. ใช้ท่อที่มีเส้นผ่านศูนย์กลาง 160 มม. .
กฎสำหรับการวางท่อน้ำภายนอกถูกควบคุมโดยชุดของกฎ SP 31.13330.2012 และรวมถึงรายการต่อไปนี้:
- การสื่อสารเข้าสู่บ้านจะดำเนินการผ่านการตัดท่อโลหะ (แขน) ที่มีเส้นผ่านศูนย์กลางเล็กที่สุด 50 มม.
- เพื่อขจัดผลที่ตามมาของการขยายตัวเชิงเส้นที่มีความแตกต่างของอุณหภูมิจึงใช้บูชชดเชย
- ระยะห่างระหว่างทางเข้าถึงฐานรากของน้ำและท่อของเสียควรอยู่ที่ 1.5 ม. ที่ทางเข้าแนวตั้งช่องว่างระหว่างแขนเสื้อควรอยู่ที่ 0.4 ม.
- เส้นผ่านศูนย์กลางของรูในโครงสร้างรับน้ำหนักจะเพิ่มพื้นที่ของปลอกที่ใส่เข้าไปอย่างน้อย 2 มม.
- เพื่อให้แน่ใจว่ามีการไหลของแรงโน้มถ่วง แขนเสื้อของท่อระบายน้ำทิ้งจะมีความลาดเอียง 4 - 7 องศา
- ความลึกของท่อส่งที่เหมาะสมกับบ้านอยู่ห่างจากพื้นที่ตาบอดมากกว่า 0.7 ม.
ข้าว. 9 โครงการวางท่อทางเข้าอาคาร
เมื่อวางท่อส่งน้ำจำเป็นต้องปฏิบัติตามบรรทัดฐานของระยะทางไปยังฐานราก - สิ่งนี้จะหลีกเลี่ยงผลกระทบด้านลบในกรณีที่ท่อทะลุหรือการทรุดตัวของอาคาร
ในการก่อสร้างที่อยู่อาศัยในประเทศเป็นสิ่งสำคัญที่จะต้องปฏิบัติตามมาตรฐานเมื่อวางการสื่อสารซึ่งควรวางไว้ในร่องลึกที่แตกต่างกันจากนั้นท่อระบายน้ำทิ้งภายใต้สถานการณ์ใด ๆ จะไม่นำไปสู่การปนเปื้อนของน้ำดื่ม
ระบบระบายน้ำของบ้านส่วนตัว
ในการจัดพื้นที่ชานเมืองมักใช้ระบบบำบัดน้ำเสียแบบอิสระซึ่งมีความโดดเด่นด้วยการมีคุณสมบัติเชิงบวกจำนวนมากระบบบางระบบอาจประหยัดกว่าการใช้ตัวรวบรวมส่วนกลาง ในขณะที่ระบบอื่นๆ อาจเป็นทางออกเดียวสำหรับปัญหาน้ำเสีย ระบบและการทำงานส่วนใหญ่ขึ้นอยู่กับปัจจัยต่างๆ ซึ่งรวมถึง:
- ตัวชี้วัดภูมิประเทศของอาณาเขตที่เลือก
- ประเภทของดินที่ตั้งอยู่ในไซต์
- การปรากฏตัวของแหล่งน้ำใกล้ไซต์
- เค้าโครงของเครือข่ายใต้ดินทางวิศวกรรมที่มีอยู่แล้วในอาณาเขต
อุปกรณ์ระบายน้ำทิ้งสามารถทำได้ค่อนข้างง่าย: การออกแบบที่ง่ายที่สุดประกอบด้วยท่อชิ้นเดียวที่ส่งท่อระบายน้ำไปยังบ่อหรือถังบำบัดน้ำเสียที่ตั้งอยู่นอกอาคาร คุณจำเป็นต้องรู้ว่าบ้านอยู่ไกลแค่ไหนในการทำถังบำบัดน้ำเสีย ถังบำบัดน้ำเสียที่ง่ายที่สุดสามารถทำจากยางรถยนต์ที่วางซ้อนกันในแนวตั้งทับกัน: ท่อระบายน้ำจะยังคงถูกกรองและเศษที่เป็นของแข็งจะถูกสูบออกเป็นระยะโดยเครื่องบำบัดน้ำเสีย การออกแบบนี้เหมาะอย่างยิ่งสำหรับการติดตั้งในเขตชานเมืองหรือเขตเมืองขนาดเล็ก เพื่อให้ท่อระบายน้ำทำงานได้ตามปกติก็เพียงพอแล้วที่จะทำให้ความลาดชันคงที่และสูบน้ำออกเป็นระยะ
ระยะทางจากบ่อน้ำถึงบ่อควรห่างกันเท่าไหร่
สำหรับการสร้างบ่อน้ำบนไซต์นั้น มีพื้นที่ไม่เพียงพอกับการเกิดชั้นหินอุ้มน้ำที่เข้าถึงได้ ความจริงก็คือมีข้อกำหนดอื่นๆ อีกหลายประการสำหรับตำแหน่งของแหล่งน้ำประปา และหากไม่เป็นไปตามข้อกำหนด น้ำจะไม่ไม่เหมาะสมสำหรับวัตถุประสงค์ด้านอาหารได้ยาก
จากนั้นเราจะพิจารณาข้อกำหนดเหล่านี้ ซึ่งคุณสามารถหลีกเลี่ยงปัญหาที่เกี่ยวข้องกับคุณภาพน้ำที่ไม่ดีได้
แหล่งที่มาของมลพิษเฉพาะคืออะไร?
แหล่งที่มาของมลพิษรวมถึงวัตถุจำนวนหนึ่ง:
- ส้วมซึมและหลุม;
- สถานที่ฝังศพของสัตว์และผู้คน
- โกดังเก็บยาฆ่าแมลงและปุ๋ย
- ผู้ประกอบการอุตสาหกรรม
- สิ่งอำนวยความสะดวกท่อระบายน้ำ
- หลุมฝังกลบ เป็นต้น
จากนี้ไปในการเลือกสถานที่จำเป็นต้องเน้นที่ระยะห่างจากบ่อน้ำถึงห้องน้ำและระยะห่างจากวัตถุมลพิษอื่น ๆ ในพื้นที่ของคุณและบริเวณใกล้เคียง เนื่องจากองค์ประกอบที่ไม่ต้องการจะเข้าสู่น้ำ ซึ่งอาจเป็นอันตรายต่อสุขภาพ
วิธีการวางโครงข่ายใต้ดิน
นักสะสม อุโมงค์ และคลอง ใช้ในการดึงสาธารณูปโภคใต้ดินในงานวิศวกรรมโยธา คูน้ำที่ขุดในดินใช้สำหรับวางท่อในครัวเรือน หากไม่สามารถขุดร่องลึกในที่โล่งได้ การวางท่อแบบไม่มีร่องลึกจะดำเนินการโดยการเจาะ เจาะ หรือเจาะดินด้วยแม่แรงไฮดรอลิก ในต่างประเทศ (ในประเทศเยอรมนี) วิธีการวางท่อที่มีประสิทธิภาพมีการใช้กันอย่างแพร่หลายโดยใช้อุปกรณ์พิเศษที่ตัดร่องลึกและจุ่มท่อโพลีเมอร์ลงไปพร้อมกัน
ตามวิธีการจัดการสื่อสารในร่องลึกพิจารณา:
วิธีแยก. ระหว่างการติดตั้ง ทางหลวงแต่ละสายจะถูกติดตั้งในช่องของตัวเอง วิธีการนี้มีค่าใช้จ่ายสูงเมื่อวางการสื่อสารที่อยู่ติดกันจำนวนมาก
วิธีการร่วมกัน ตาม SNiP 2.07.01-89 ในร่องลึกทั่วไปอนุญาตให้วางท่อความร้อนขนาด 50 ถึง 90 ซม. น้ำประปาสูงถึง 50 ซม. สายสื่อสารมากกว่า 10 สายหรือสายไฟที่มีแรงดันไฟฟ้าสูงถึง 10,000 โวลต์ถ้า มีพื้นที่ไม่เพียงพอสำหรับการดึงเส้นในแปลงร่องลึกที่แยกจากกัน
อนุญาตให้วางท่อส่งน้ำในอุโมงค์ด้วยการสื่อสารอื่น ๆ (SNiP 2.04.02-84) ยกเว้นสำหรับท่อส่งที่มีตัวกลางติดไฟและติดไฟได้แบบพกพา
เมื่อวางอุปกรณ์ท่อลงบนพื้นจะวางลงในหลุมเทคนิค
หากใช้บ่อน้ำหรือบ่อน้ำในพื้นที่ซึ่งมีการวางท่อใต้ดินเพื่อส่งน้ำไปยังบ้านความลึกขั้นต่ำของการจ่ายน้ำจะถูกนำมาเท่ากับจุดเยือกแข็งที่ต่ำกว่าของดินในพื้นที่โดยเติม 0.5 ม. ชั้นดินด้านบนเพื่อหลีกเลี่ยงความร้อนที่ไม่ต้องการของน้ำในท่อในฤดูร้อนทิ้งไว้อย่างน้อย 50 ซม.
ข้าว. 3 ดึงสาธารณูปโภคใต้ดินโดยช่างวางท่อชาวเยอรมัน
ระยะห่างจากถังบำบัดน้ำเสียถึงวัตถุต่างๆควรเป็นอย่างไร
- หากคุณวางตำแหน่งของถังซึ่งประกอบจากวงแหวนคอนกรีตหรือโพลีเมอร์ผสมจำเป็นต้องคำนึงถึงระยะห่างจากบ่อน้ำถึงถังบำบัดน้ำเสีย (บ้านเรือน สิ่งปลูกสร้าง) ตามกฎที่กำหนดใน SNIP ต้องมีอย่างน้อย 20 เมตรจากแหล่งกำเนิดไปยังถังระบายน้ำ (นี่คือระยะทางขั้นต่ำที่อนุญาตเมื่อติดตั้งถังตกตะกอน) ระยะห่างที่เหมาะสมและพึงประสงค์จากถังบำบัดน้ำเสียไปยังบ่อ (บ่อบำบัดน้ำเสีย) คือ 50 เมตร ในเวลาเดียวกัน ยิ่งคุณถอยห่างจากวัตถุสำคัญทั้งหมด (บ้าน บ่อน้ำ สิ่งก่อสร้าง) มากเท่าไร ก็ยิ่งดีสำหรับทุกคนเท่านั้น
- อีกจุดที่ต้องนำมาพิจารณาเมื่อติดตั้งรถถังคือระดับของตำแหน่งที่สัมพันธ์กับภูมิประเทศและวัตถุอื่น ๆ บนไซต์ จุดที่ถูกต้องที่สุดในการติดตั้งถังบำบัดน้ำเสียคือจุดต่ำสุดบนไซต์ ดังนั้นจึงเป็นไปได้ที่จะประกันน้ำเสีย (แม้ว่าจะกรองแล้ว) เข้าไปในเครื่องรับด้วยของเหลวสะอาดโดยไม่ตั้งใจ
ตำแหน่งของบ่อบำบัดที่สัมพันธ์กับโครงสร้างอื่นๆ
การเลือกตำแหน่งที่เหมาะสมไม่เพียงขึ้นอยู่กับลักษณะของอาคารภายในเท่านั้น แต่ยังขึ้นอยู่กับประเภทของสิ่งอำนวยความสะดวกท่อระบายน้ำด้วย
สิ่งสำคัญอย่างยิ่งคือต้องระบุตำแหน่งสิ่งอำนวยความสะดวกสำหรับการบำบัดน้ำเสียอย่างถูกต้อง ซึ่งสามารถแบ่งตามเงื่อนไขเป็นแบบสะสม (ที่มีก้นปิดผนึก) และการกรอง (ไม่มีก้น)
ตำแหน่งของสิ่งอำนวยความสะดวกท่อระบายน้ำบนเว็บไซต์ถูกควบคุมโดยSNiP
ระยะห่างขั้นต่ำจากบ้านถึงบ่อเก็บน้ำทิ้งประเภทการจัดเก็บคือ 3 ม. ซึ่งเป็นระยะที่จำเป็นซึ่งการก่อสร้างโรงบำบัดจะไม่ส่งผลกระทบร้ายแรงต่อรากฐานของอาคาร ในกรณีนี้ ระยะทางสูงสุดไปยังบ่อแรกไม่ควรเกิน 12 ม. ตำแหน่งที่ห่างไกลมากขึ้นอาจทำให้เกิดการอุดตันบ่อยครั้งและทำให้การบำรุงรักษาท่อส่งน้ำลำบาก
เมื่อเลือกสถานที่สำหรับที่ตั้งของโรงบำบัดควรคำนึงถึงปริมาณด้วย หากความจุไม่เกิน 1 ลบ.ม. ก็สามารถวางวัตถุที่ระยะห่างน้อยที่สุดจากบ้านได้ ด้วยปริมาณที่เพิ่มขึ้นจะเป็นที่พึงปรารถนาที่จะเพิ่มระยะทางตามสัดส่วน
ตำแหน่งของถังบำบัดน้ำเสียที่สัมพันธ์กับอาคารที่พักอาศัย
สำหรับถนนและรั้วใกล้เคียง ในกรณีนี้ ข้อกำหนดเดียวกันกับอาคารที่อยู่อาศัย - ระยะทางอย่างน้อย 3 เมตร แต่สถานที่ตั้งที่สัมพันธ์กับสิ่งปลูกสร้างนั้นไม่มีเกณฑ์ที่เข้มงวดนัก สิ่งสำคัญที่นี่คือการรักษาระยะห่าง 1 เมตร
หากโรงบำบัดน้ำเสียไม่ได้จัดให้มีก้นปิดผนึกนั่นคือหลังจากการกรองเบื้องต้นน้ำทิ้งจะถูกปล่อยลงสู่พื้นดินจากนั้นระยะห่างระหว่างบ่อบำบัดน้ำเสียกับอาคารจะต้องเพิ่มขึ้นเป็น 10-12 เมตร การจัดเรียงนี้จะ ไม่อนุญาตให้กระตุ้นการทำลายรากฐานจากความชื้นในดินสูง
ในกรณีของการบำบัดน้ำเสียในประเทศนอกเหนือจากการปกป้องฐานรากของอาคารแล้วควรปฏิบัติตามมาตรฐานด้านสุขอนามัย เพื่อป้องกันการปนเปื้อนของแหล่งน้ำดื่ม บ่อกรองอยู่ห่างจากแหล่งนั้น 50 เมตร ระยะทางต่ำสุดที่เป็นไปได้ไปยังอ่างเก็บน้ำที่ใกล้ที่สุดคือ 30 เมตร
แผนผังจุดปล่อยน้ำเสียลงดิน

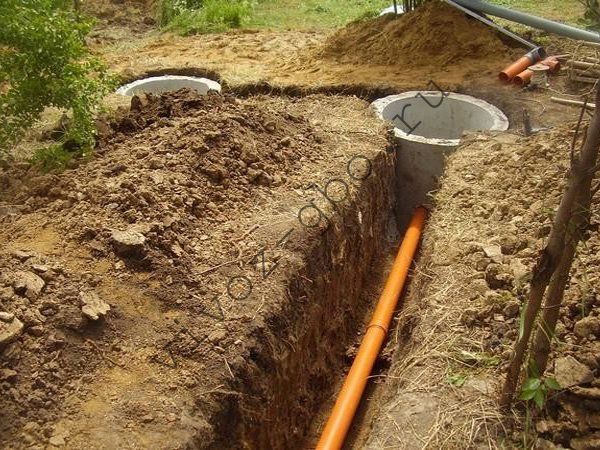

ระยะห่างระหว่างท่อระบายน้ำทิ้ง
นอกจากโครงสร้างการจัดเก็บและการกรองแล้ว ยังมีบ่อน้ำประเภทอื่นๆ ที่ใช้สำหรับการติดตั้งและบำรุงรักษาสิ่งปฏิกูลภายนอก ในหมู่พวกเขา:
- ดู;
- โรตารี่;
- ดิฟเฟอเรนเชียล
เนื่องจากอุปกรณ์ดังกล่าวไม่ได้ออกแบบมาเพื่อสะสมน้ำเสียจึงไม่เป็นอันตรายต่อฐานรากของอาคารและวัตถุธรรมชาติ ในกรณีนี้ โครงสร้างเหล่านี้ต้องอยู่ในตำแหน่งที่ถูกต้องสัมพันธ์กัน
การออกแบบดังกล่าวมีไว้สำหรับการแก้ไขและบำรุงรักษาท่อระบายน้ำ ใช้ในเครือข่ายภายนอกอาคารที่ซับซ้อนซึ่งมีท่อส่งยาวมาก ตาม SNiP ระยะห่างระหว่างบ่อพักขึ้นอยู่กับขนาดของท่อ โดยมีมาตรฐานดังนี้
- Ø110 มม. - 15 ม.
- Ø150 มม. - 35 ม.
- Ø200-450 มม. - 50 ม.
- Ø500-600 มม. - 75 ม.
ในระบบภายในประเทศมักไม่ค่อยใช้ท่อที่มีเส้นผ่านศูนย์กลางมากกว่า 150 มม. โดยปกติเส้นผ่านศูนย์กลาง 100-110 มม. ก็เพียงพอสำหรับการจัดการสิ่งปฏิกูลภายนอก ดังนั้น ในกรณีนี้ จำเป็นต้องติดตั้งโครงสร้างการสังเกตทุก ๆ 15 ม. แม้ว่าส่วนตรงจะได้รับอนุญาตให้เพิ่มช่วงเวลาหลายเมตร
ที่ตั้งจุดชมวิว
อุปกรณ์โรตารี่ทำหน้าที่เหมือนกับอุปกรณ์ดู ระยะห่างระหว่างพวกเขาไม่ได้รับการควบคุมเนื่องจากตั้งอยู่ในสถานที่ที่กำหนดอย่างเคร่งครัด - บนโค้งของท่อซึ่งมีมุมเกิน 45 ° จุดเหล่านี้มักเกิดการอุดตัน ดังนั้นในสถานที่เหล่านี้จึงจำเป็นต้องเข้าถึงกิจกรรมการทำความสะอาด
ระยะห่างระหว่างบ่อหมุนของท่อระบายน้ำภายในประเทศและท่อระบายน้ำพายุขึ้นอยู่กับการออกแบบของเครือข่าย อย่างไรก็ตาม หากมีส่วนของเส้นตรงยาวระหว่างทางเลี้ยว จุดดูจะถูกตั้งค่าเพิ่มเติมในช่วงเวลานี้
ท่อโค้งขนาดใหญ่ควรติดตั้งโครงสร้างแบบหมุนได้
หากจำเป็นต้องติดตั้งเครือข่ายท่อระบายน้ำบนทางลาดจะใช้โครงสร้างแบบหล่น หลุมดังกล่าวได้รับการออกแบบมาเพื่อทำให้อัตราการไหลของของเหลวเป็นปกติ เนื่องจากการเคลื่อนตัวของท่อระบายน้ำมากเกินไปอาจทำให้เกิดการอุดตันได้
ระยะห่างระหว่างโครงสร้างดังกล่าวขึ้นอยู่กับลักษณะเฉพาะของการบรรเทาทุกข์และเป็นรายบุคคลสำหรับแต่ละพื้นที่ ในกรณีนี้ควรคำนึงถึงความแตกต่างทางเทคนิคบางประการ:
- ความสูงของการตกไม่ควรเกิน 3 เมตร
- เพื่อลดอัตราการไหลสามารถติดตั้งแผ่นกั้นกันกระแทกเพิ่มเติมได้
- ด้วยการหยดน้อยกว่า 0.5 ม. และเส้นผ่านศูนย์กลางของท่อ 600 มม. อนุญาตให้แทนที่บ่อน้ำด้วยโครงสร้างการดูพร้อมท่อระบายน้ำ
โครงการติดตั้งท่อระบายน้ำลาดเอียง
หากสังเกตระยะห่างที่ถูกต้องระหว่างบ่อบำบัดน้ำเสียและวัตถุอื่นๆ ตาม SNiP คุณจะไม่มีปัญหากับหน่วยงานกำกับดูแลหรือเพื่อนบ้าน ในขณะเดียวกัน จะเป็นการดีกว่าที่จะวางแผนระบบที่ซับซ้อนร่วมกับผู้เชี่ยวชาญ เพื่อป้องกันข้อผิดพลาดทางเทคนิคและความไม่สอดคล้องกันที่อาจนำไปสู่ผลที่ไม่พึงประสงค์
ระยะห่างระหว่างท่อระบายน้ำทิ้ง
ระยะห่างระหว่างบ่อบำบัดน้ำเสียสำหรับบ่อประเภทต่างๆ
ก่อนอื่นคุณต้องค้นหาว่ารถถังประเภทใด:
- การดู - ควบคุมการทำงานของส่วนน้ำเสียและอำนวยความสะดวกในการทำความสะอาดระบบในกรณีที่เกิดการอุดตัน
- หมุน - ช่วยในการเปลี่ยนทิศทางการเคลื่อนที่ของน้ำเสีย ให้การเข้าถึงโค้งที่สามารถอุดตันได้
- ดิฟเฟอเรนเชียล - ชดเชยความลาดเอียงขนาดใหญ่หรือเล็กของอุปกรณ์ซึ่งส่งผลต่อคุณภาพของถังและมีส่วนทำให้เกิดการสะสมของเศษส่วนที่เป็นของแข็ง
- Nodal - ติดตั้งในสถานที่ที่เชื่อมต่อท่อ
ตัวอย่างเช่น ตาม SNiP ระยะห่างสูงสุดระหว่างท่อระบายน้ำทิ้งควรเป็น:
- ถ้าเส้นผ่านศูนย์กลางของท่อคือ 150 มม. ระยะห่างคือ 35 ม.
- เส้นผ่านศูนย์กลาง 200-450 มม. - 50 ม.
- เส้นผ่านศูนย์กลาง 500-600 มม. - 75 ม.
ยิ่งเส้นผ่านศูนย์กลางของท่อใหญ่ขึ้นก็จะยิ่งสามารถระบุโครงสร้างการดูเพิ่มเติมได้
ระยะห่างขั้นต่ำระหว่างท่อระบายน้ำทิ้งจะขึ้นอยู่กับขนาดของท่อที่เชื่อมต่อโครงสร้างมาดูเส้นผ่านศูนย์กลางในตารางกันดีกว่า
| เส้นผ่านศูนย์กลาง mm | ระยะทางที่เล็กที่สุด |
|---|---|
| 150 | 35 |
| 200-450 | 50 |
| 500-600 | 75 |
| 700-900 | 100 |
| 1000-1400 | 150 |
| 1500-2000 | 200 |
| มากกว่า 2000 | 250-300 |
กล่าวคือ เนื่องจากถังตรวจสอบสามารถเข้าถึงระบบบำบัดน้ำเสียได้อย่างสมบูรณ์ ถังเหล่านี้จึงต้องมีความยาวสูงสุดของหัวฉีด จากฐานรากอุปกรณ์จะอยู่ที่ 12 ม. ระหว่างเพลาตรวจสอบ 15 ม. เมื่อจัดระบบเป็นเส้นตรงช่องว่างจะเพิ่มขึ้นเป็น 50 ม.
หากเป็นถังหมุนที่ติดตั้งบนส่วนโค้งของระบบท่อ ต้องเป็นไปตามเงื่อนไขต่อไปนี้:
- ช่องว่างถูกกำหนดโดยความยาวรวมของส่วนตรงระหว่างส่วนโค้งของหัวฉีด
- หากความยาวของส่วนนี้ยาวกว่าที่ระบุไว้ในเอกสารกำกับดูแล จำเป็นต้องติดตั้งหลุมเพิ่มเติม
ผู้เชี่ยวชาญส่วนใหญ่มักกำหนดช่องว่างที่จำเป็นระหว่างอุปกรณ์บำบัดน้ำเสียเนื่องจากเป็นผู้คำนวณความชันที่ต้องการเมื่อวางท่อซึ่งส่งผลต่อการติดตั้งระบบโรตารี่
ในกรณีของถังที่แตกต่างกันซึ่งติดตั้งบนดินที่มีความลาดชันและจำเป็นต้องคำนึงถึงความลาดเอียงของท่อที่จะวางความลึกสูงสุดของหยดไม่ควรเกิน 3 ม. ตามรูปแบบ ของท่อโค้ง
สิ่งสำคัญที่ต้องพิจารณาคือ หากคุณกำลังสร้างโครงสร้างการตกแบบหลายขั้นตอน คุณจะต้องลดช่องว่างระหว่างตำแหน่งที่ความสูงเปลี่ยนไป จุดหยดควรอยู่ระหว่าง 1.5 ถึง 2 เมตรในกรณีนี้
เมื่อติดตั้งถังสำคัญจำเป็นต้องคำนึงถึงอุปกรณ์ของกิ่งท่อระบายน้ำส่วนจะถูกกำหนดโดยใช้ส่วนของท่อ
- ท่อสาขามี dm สูงถึง 600 มม. - จากนั้นระยะทาง 1 ม.
- 700 มม. - 1.25 ม.
- 800-1000 มม. - 1.5 ม.
- 1200 มม. - 2 ม.
อุปกรณ์หลักการทำงานการติดตั้งถังบำบัดน้ำเสียตเวียร์สามารถพบได้ในหน้านี้
สามารถดูอุปกรณ์หลักการทำงานการติดตั้งถังบำบัดน้ำเสีย Topas ได้ที่
อุปกรณ์หลักการทำงานการติดตั้งถังบำบัดน้ำเสียไบคาลสามารถพบได้ในหน้านี้
หากความลึกมากกว่า 3 ม. เส้นผ่านศูนย์กลางที่เล็กที่สุดคือ 1.5 ม.
ระยะห่างระหว่างบ่อบำบัดน้ำเสียกับบ่อน้ำต้องมีอย่างน้อย 30 เมตร เพื่อที่น้ำเสียจะไม่ส่งผลต่อความบริสุทธิ์ของน้ำ นอกจากนี้ พื้นที่ที่จะติดตั้งระบบประปาจะต้องอยู่ห่างจากสถานที่ปนเปื้อนอย่างน้อย 50 เมตร เช่น ส้วมซึมที่มีน้ำล้นในบ้านส่วนตัว
บทสรุป
ระบบระบายน้ำทิ้งรวมถึงการดู การติดตั้งส่วนต่าง และแบบหมุนที่ทำหน้าที่ที่จำเป็น เช่น ให้การเข้าถึงโครงสร้างสิ่งปฏิกูล และความสามารถในการทำความสะอาดสิ่งอุดตันที่อาจเกิดขึ้น
เพื่อให้อุปกรณ์ได้รับการติดตั้งที่สะดวกที่สุดเท่าที่จะเป็นไปได้และสามารถเข้าถึงได้ตลอดเวลา เป็นสิ่งสำคัญมากที่จะต้องคำนึงถึงช่องว่างที่จำเป็นระหว่างถังซึ่งเป็นไปตามมาตรฐานสุขาภิบาลทั้งหมดที่กฎหมายกำหนด

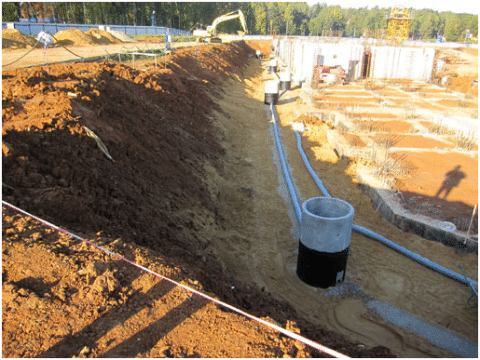

ระยะทางจากฐานรากถึงท่อระบายน้ำ
เมื่อวางควรรักษาระยะห่างจากท่อระบายน้ำถึงฐานรากของฐานรากของอาคารและท่อระบายน้ำควรอยู่ในมาตรฐานระยะทาง
ระบบระบายน้ำทิ้งขนานกับเส้นสีแดงของอาคารเมื่อติดตั้งบนถนนจะมีการเลือกด้านที่มีเครือข่ายอื่นจำนวนน้อยกว่าและท่อเชื่อมต่อจำนวนมากที่สุด
ระยะห่างจากอาคารควรทำให้สามารถติดตั้งและซ่อมแซมได้ ป้องกันท่อที่อยู่ติดกัน ในกรณีที่เกิดอุบัติเหตุที่เกี่ยวข้องกับการพังทลายของดิน พารามิเตอร์มิติควรรับประกันความปลอดภัยของมูลนิธิจากการถูกชะล้างออกไป
เมื่อกำหนดระยะห่างจากท่อส่งถึงฐานราก ไม่ควรมองข้ามความเป็นไปได้ที่สิ่งปฏิกูลซึมผ่านในกรณีที่เกิดเหตุฉุกเฉินรั่วไหลในสายจ่ายน้ำ
ระยะทางขั้นต่ำจากท่อระบายน้ำและท่อระบายน้ำพายุไปยังฐานราก:
- อาคารและโครงสร้าง - 3 ม. เมื่อติดตั้งท่อระบายน้ำแรงดัน - 5 ม.
- รั้วป้องกันขององค์กร, สะพานลอยรถยนต์, รองรับโครงข่ายไฟฟ้า, รางรถไฟ -1.5 ม.
- ทางรถไฟที่มีความกว้าง 1,520 มม. เกจ ไม่น้อยกว่าความลึกของร่องลึกถึงฐานจำนวนมากและขอบของการขุด - 4 ม.
- รางรถไฟที่มีเกจ 750 มม. - 2.8 ม.
- ขอบถนนเสริมริมถนน - 1.5 ม.
- ขอบคิวเวตต์ภายนอกหรือพื้นถนน - 1 ม.
- เสาของเครือข่ายไฟฟ้าผ่านอากาศ: - สูงถึง 1 กิโลวัตต์ (ไฟถนน, สายไฟติดต่อของการขนส่งไฟฟ้าในเมือง) - 1 ม.; - 1 - 35 kV. - 2 เมตร - 35 - 110 kV. - 3ม.
นอกจากนี้กฎของอาคารยังกำหนดตำแหน่งของท่อระบายน้ำทิ้งที่ตั้งอยู่บนพื้นดินซึ่งสัมพันธ์กับระบบรากของต้นไม้ ระยะห่างจากท่อไปยังแกนกลางของต้นไม้อย่างน้อย 1.5 ม. พร้อมท่อระบายน้ำทิ้ง - จาก 2 ม. .
รูปที่ 6 ตัวอย่างการวางระบบสาธารณูปโภคใต้ดิน
