การทำงานของวาล์วอากาศในระบบทำความร้อน

ประเภทของช่องระบายอากาศและตำแหน่งการติดตั้ง

ช่องระบายอากาศเป็นแบบแมนนวลและแบบอัตโนมัติ ช่องระบายอากาศแบบแมนนวลหรือก๊อก Mayevsky มีขนาดเล็ก โดยปกติแล้วจะติดตั้งที่ส่วนท้ายของหม้อน้ำทำความร้อน เครนของ Mayevsky ถูกปรับด้วยประแจ ไขควง หรือแม้แต่ด้วยมือ เนื่องจากก๊อกมีขนาดเล็ก ประสิทธิภาพของก๊อกจึงมีขนาดเล็ก ดังนั้นจึงใช้เฉพาะสำหรับการกำจัดล็อคอากาศในระบบทำความร้อนเท่านั้น

ช่องระบายอากาศสำหรับระบบทำความร้อนมีสองประเภท: แบบแมนนวล (ก๊อก Mayevsky) และแบบอัตโนมัติ (ทำงานโดยไม่มีการแทรกแซงของมนุษย์)

ช่องระบายอากาศประเภทที่สอง - อัตโนมัติ - ทำงานโดยไม่มีการแทรกแซงของมนุษย์ มีการติดตั้งทั้งในแนวตั้งและแนวนอน มีประสิทธิภาพสูงแต่ค่อนข้างไวต่อสารปนเปื้อนในน้ำ ดังนั้นจึงติดตั้งร่วมกับตัวกรองทั้งบนท่อส่งและท่อส่งกลับ

ช่องระบายอากาศอัตโนมัติติดตั้งอยู่ในระบบทำความร้อนแบบปิดตามแนวท่อที่จุดต่างๆ จากนั้นอากาศจะถูกปล่อยออกจากอุปกรณ์แต่ละกลุ่มแยกกัน ระบบกำจัดอากาศแบบหลายขั้นตอนถือว่ามีประสิทธิภาพมากที่สุด ด้วยการวางท่อที่เหมาะสมและการติดตั้งท่อที่เหมาะสม (ภายใต้ความลาดชันที่กำหนด) การกำจัดอากาศผ่านช่องระบายอากาศจะทำได้ง่ายและไม่ยุ่งยาก การกำจัดอากาศออกจากท่อความร้อนนั้นสัมพันธ์กับการเพิ่มอัตราการไหลของสารหล่อเย็นรวมถึงแรงดันที่เพิ่มขึ้น แรงดันน้ำที่ลดลงบ่งชี้ว่ามีการละเมิดความหนาแน่นของระบบและอุณหภูมิที่ลดลงแสดงว่ามีอากาศอยู่ในเครื่องทำความร้อน

ล็อคอากาศที่เป็นอันตรายในหม้อน้ำคืออะไร

หากมีอากาศอยู่ในแบตเตอรี่ก็จะไม่มีอะไรดีขึ้นมา อากาศส่วนเกินเป็นอุปสรรคต่อการทำงานปกติของระบบ และยังทำให้เกิดการกัดกร่อนบนผนังหม้อน้ำได้อีกด้วย

หากมีการติดตั้งปั๊มหมุนเวียนในวงจร แอร์ล็อคสามารถขัดขวางการทำงานได้ เมื่อระบบทำงานอย่างถูกต้อง ตลับลูกปืนธรรมดาบนเพลาของชุดปั๊มจะอยู่ในน้ำตลอดเวลา และในที่ที่มีอากาศทำให้เกิด "แรงเสียดทานแห้ง" ซึ่งส่งผลเสียต่อวงแหวนเลื่อนและอาจทำให้เพลาเสียหายได้

ดังนั้นจึงเป็นสิ่งสำคัญที่ต้องรู้วิธีไล่อากาศออกจากระบบทำความร้อนที่บ้าน มาตรการในเวลาจะช่วยป้องกันความเสียหายต่อเครือข่ายความร้อน

อากาศไหลผ่านปลั๊ก

หากไม่มีก๊อกบนอุปกรณ์ทำความร้อนปัญหาเช่นล็อคอากาศในระบบทำความร้อนของบ้านจะซับซ้อนมากขึ้น คุณจะต้องคลายเกลียวปลั๊กตัวใดตัวหนึ่ง

เพื่อจุดประสงค์เหล่านี้ คุณควรเตรียมประแจเลื่อนขนาดใหญ่ วางภาชนะไว้ใต้ฝา
ถัดไป ปลั๊กจะถูกจับด้วยกุญแจและหมุนอย่างระมัดระวัง
ไม่สามารถคลายเกลียวปลั๊กได้อย่างสมบูรณ์เนื่องจากอาจมีแรงดันสูงในระบบทำความร้อนน้ำหล่อเย็นจะเข้าไปในห้องด้วยแรงดันสูงโดยตรงและจะเป็นปัญหาในการรับมือกับสถานการณ์นี้

นั่นคือเหตุผลที่ควรหมุนปลั๊กด้วยความระมัดระวังอย่างยิ่ง
ขอแนะนำให้ปิดอุปกรณ์ทั้งหมดที่มีในห้องก่อน ปิดหน้าต่างและช่องเปิดประตูให้แน่น ในการพลิกปลั๊กคุณต้องฟัง

หากเสียงฟู่เล็กน้อย ไม่ควรหมุนปลั๊กอีก
ณ จุดนี้ คุณต้องหยุดและวางกุญแจไว้ข้าง ๆ ตอนนี้คุณควรรอจนกว่าอากาศส่วนเกินออกจากเครื่องทำความร้อนจะค่อยๆ ออกจากระบบ ง่ายมากที่จะตรวจสอบว่าปลั๊กในระบบทำความร้อนออกมาแล้ว - ของเหลวจะเริ่มรั่วจากใต้ปลั๊ก
จากนั้นเมื่อใช้ประแจเลื่อนขนาดใหญ่ จำเป็นต้องเปลี่ยนปลั๊กไปยังตำแหน่งเดิมอย่างราบรื่นและระมัดระวัง

ประเภทของช่องระบายอากาศ

วาล์วสำหรับกำจัดอากาศติดขัดเป็นแบบอัตโนมัติและแบบแมนนวล เครน Mayevsky เป็นช่องระบายอากาศประเภทที่สอง พวกเขาใช้ไม่เพียง แต่เพื่อกำจัดอากาศ แต่ยังเพื่อสตาร์ทเพื่อระบายน้ำหล่อเย็นออกจากระบบ

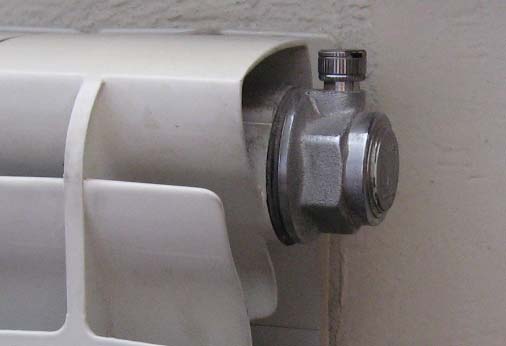

เครน Mayevsky

อุปกรณ์นี้ทำจากทองเหลืองมีการออกแบบที่เรียบง่าย แต่เชื่อถือได้ ส่วนหลักของปั้นจั่น Mayevsky คือตัวถังและสกรู ทุกส่วนของวาล์วอยู่ในตำแหน่งที่ชิดกันมากที่สุดเพื่อไม่ให้น้ำหล่อเย็นหลุดออก เปิดก๊อกด้วยกุญแจ ไขควง หรือมือพิเศษ

ก่อนกำจัดอากาศออกจากระบบทำความร้อน จำเป็นต้องเตรียมภาชนะสำหรับสารหล่อเย็นและเครื่องมือ คำแนะนำทีละขั้นตอนสำหรับการขจัดความแออัดของอากาศโดยใช้เครน Mayevsky:

1. หากระบบทำความร้อนทำงานโดยใช้ปั๊มหมุนเวียน ก็ควรปิดระบบในช่วงเวลาที่อากาศถ่ายเท
2. ด้วยกุญแจ ไขควง หรือมือ วาล์วจะหมุน 1 รอบทวนเข็มนาฬิกา จะได้ยินเสียงฟู่ของอากาศที่ออกมาจากหม้อน้ำ
3. ทันทีที่น้ำหล่อเย็นเริ่มไหลออก หมายความว่าถอดปลั๊กลมออก ปิดก๊อก Mayevsky กลับ

ช่องระบายอากาศอัตโนมัติ

ช่องระบายอากาศอัตโนมัติ VALTEC VT.502

อุปกรณ์นี้แยกอากาศออกจากระบบทำความร้อนอย่างอิสระ ติดตั้งในแนวตั้งหรือแนวนอน ประกอบด้วยตัวทองเหลือง ทุ่นลอย วาล์วไอเสีย และแขนก้อง เพื่อป้องกันไม่ให้น้ำหล่อเย็นไหลผ่าน ช่องระบายอากาศจึงติดตั้งฝาครอบป้องกัน

บันทึก! อุปกรณ์อัตโนมัติมีความไวต่อสิ่งเจือปนที่มีอยู่ในน้ำ สำหรับการใช้งานระยะยาว ตัวกรองการทำความสะอาดจะถูกติดตั้งเพิ่มเติมในระบบทำความร้อน

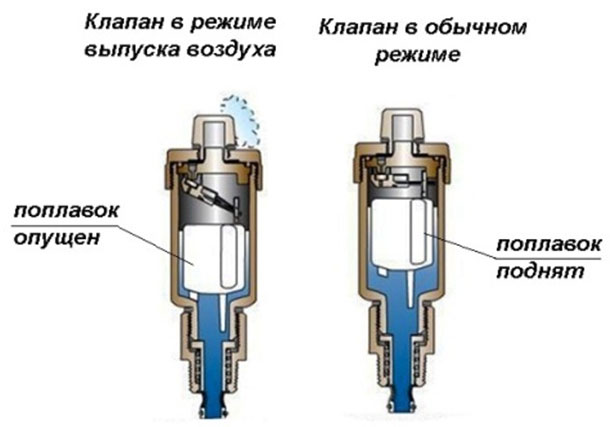

หลักการทำงานมีดังนี้: หากไม่มีอากาศในห้องให้ปิดวาล์วไอเสีย เมื่อมันเข้ามาลอยลงไป ทันทีที่ห้องเต็ม วาล์วทางออกจะเปิดออกและอากาศจะถูกขับออกสู่ภายนอก ลูกลอยจะปิดวาล์วทางออกอีกครั้ง

เครื่องแยกอากาศ

อุปกรณ์นี้ประกอบด้วยกล่องโลหะ ช่องระบายอากาศ ไก่ระบาย และท่อที่มีตาข่าย ต่างจากช่องระบายอากาศทั่วไปตรงที่ตัวแยกอากาศออกจากน้ำ สารหล่อเย็นหมุนวนผ่านกริดเนื่องจากเกิดฟองอากาศ เป็นผลให้พวกมันลอยขึ้นและก๊าซจะถูกลบออกทางช่องระบายอากาศ นอกจากอากาศแล้ว เครื่องแยกยังแยกทราย สนิม และสิ่งสกปรกอื่นๆ กากตะกอนจะถูกลบออกผ่านทางท่อระบายที่อยู่ด้านนอกที่ด้านล่างของตัวเครื่อง

ช่องระบายอากาศคืออะไรและมีไว้เพื่ออะไร?

เจ้าของระบบหม้อน้ำหลายรายต้องเผชิญกับสถานการณ์ที่หม้อน้ำบางส่วนระบายความร้อนไม่ดีหรือโดยทั่วไปแล้วเย็นจัด ปัญหาที่คล้ายกันเกิดขึ้นกับพื้นน้ำที่ร้อนขึ้น สาเหตุหลักของปรากฏการณ์นี้คือมีอากาศอยู่ในท่อซึ่งจะลอยสูงขึ้นและป้องกันการเคลื่อนที่ของตัวพาความร้อน

หากฟองอากาศถูกส่งไปยังถังขยายแบบเปิดซึ่งตั้งอยู่บนชั้นสูงของอาคารหรือห้องใต้หลังคา และการตกเลือดไม่สำคัญ ดังนั้นในระบบปิด ช่องระบายอากาศของระบบทำความร้อนมีความสำคัญในทุกวงจรและ เครื่องแลกเปลี่ยนความร้อนส่วนบุคคล

เมื่อปลั๊กรบกวนระบบ วาล์วไล่ความร้อนแบบแมนนวลหรือแบบอัตโนมัติจะถูกนำมาใช้เพื่อกำจัดอากาศที่สะสม หนึ่งในอุปกรณ์ที่ง่ายที่สุดคือวาล์วธรรมดาที่ติดตั้งที่ด้านบนของหม้อน้ำ ในการปล่อยอากาศออกจากแบตเตอรี่ วาล์วจะเปิดขึ้นและรอจังหวะที่ไอพ่นหยุดไหลแบบกระตุกไปพร้อมกับอากาศ - ในหม้อน้ำที่ไม่มีอากาศ การไหลของน้ำจะสม่ำเสมอ

ในท่อความร้อนส่วนบุคคลของบ้านส่วนตัวแทนที่จะติดตั้งวาล์วธรรมดาจะมีการติดตั้งตัวล็อคพิเศษบนหม้อน้ำซึ่งทำงานโดยอัตโนมัติหรือปรับด้วยตนเอง ด้วยความช่วยเหลือของพวกเขา ไม่เพียงแต่อากาศจะถูกลบออกจากอุปกรณ์ที่เกิดก๊าซขึ้น แต่ยังรวมถึงออกซิเจนจากน้ำเมื่อจำเป็นด้วย ซึ่งทำให้เกิดการกัดกร่อนแบบเร่งของข้อต่อโลหะ

ข้าว. 2 ช่องระบายอากาศสำหรับระบายอากาศออกจากระบบทำความร้อน - การออกแบบ

สาเหตุและผลที่ตามมาของการล็อคอากาศในระบบทำความร้อนแบบปิดที่มีการหมุนเวียนแบบบังคับ

เหตุผลก็เหมือนกับระบบเปิด บวกกับ:

• ใบพัดที่หลวมของปั๊มหมุนเวียนสามารถ "จับ" อากาศระหว่างการทำงาน
• หากน้ำร้อนถูกส่งไปยังถังขยายจากด้านบน อากาศสามารถเข้าสู่ระบบผ่านรอยแตกหรือรอยร้าวในเมมเบรนของถัง

ล็อคอากาศในวงจรปิดจะเพิ่มแรงดันในระบบและกระตุ้นวาล์วนิรภัย วาล์วจะไล่เลือดออกซ้ำแล้วซ้ำอีกจนกว่าหม้อไอน้ำจะไหม้หรือท่อความร้อนแตก ดังนั้นข้อกำหนดด้านความปลอดภัยสำหรับระบบปิดจึงเข้มงวดกว่ามาก โดยเฉพาะอย่างยิ่งสำหรับการปล่อยอากาศ วงจรปิดไม่เพียงติดตั้งกับเครนแบบแมนนวลของ Mayevsky เท่านั้น แต่ยังมีช่องระบายอากาศอัตโนมัติอีกด้วย หนึ่งในวาล์วอัตโนมัติเหล่านี้รวมอยู่ในกลุ่มความปลอดภัย กลุ่มถูกวางไว้บนแหล่งน้ำทันทีหลังหม้อไอน้ำ

สำคัญ! ท่อหรือหม้อน้ำที่รั่วไม่สามารถทำให้เกิดการล็อคอากาศได้ ระบบงานปิดหรือเปิดอยู่ภายใต้ความกดดัน

อากาศจะไม่ไปในทิศทางของความกดอากาศที่สูงขึ้น ซึ่งขัดกับกฎฟิสิกส์ทั้งหมด

วิธีการกำจัดอากาศ

มีระบบทำความร้อนที่มีการหมุนเวียนของสารหล่อเย็นแบบบังคับและเป็นธรรมชาติ ในกรณีแรกของเหลวจะไหลโดยใช้ปั๊มหมุนเวียนและในกรณีที่สองเนื่องจากความลาดเอียงของท่อและแรงดันในตัว

ระบบหมุนเวียนตามธรรมชาติ

ใช้ถังขยายเพื่อกำจัดอากาศออกจากระบบประเภทนี้ มันถูกติดตั้งที่จุดสูงสุด อากาศส่วนใหญ่จะถูกระบายออกโดยอิสระเมื่อสารหล่อเย็นได้รับความร้อน ถ้าถุงลม ยังคงอยู่ จากนั้นผู้เชี่ยวชาญหลายคนแนะนำให้เพิ่มปริมาณของเหลวในระบบขณะเปิดช่องระบายอากาศ ดังนั้นน้ำหล่อเย็นจะแทนที่อากาศจากเครือข่ายโดยการเคลื่อนไหวและแรงดัน

ระบบหมุนเวียนบังคับ

ในระบบที่มีปั๊มหมุนเวียน ท่อและหม้อน้ำจะวางตำแหน่งเท่าๆ กันและไม่มีความลาดชัน จะใช้ช่องระบายอากาศเพื่อกำจัดอากาศออกจากพวกมัน พวกมันถูกติดตั้งบนทางโค้งและที่จุดสูงสุดเสมอ เนื่องจากมีก๊าซสะสมอยู่

บันทึก! หากไม่สามารถขับอากาศออกจากระบบโดยใช้ช่องระบายอากาศ ก็จำเป็นต้องระบายน้ำหล่อเย็นทั้งหมดและเติมใหม่ จำเป็นต้องเติมสารหล่อเย็นเข้าสู่ระบบอย่างช้าๆ เนื่องจากฟองอากาศเกิดขึ้นเนื่องจากการเติมอย่างรวดเร็ว

ในเวลาเดียวกัน จำเป็นต้องกำจัดอากาศออกจากหม้อน้ำและส่วนประกอบอื่นๆ ยิ่งระบบยาวเท่าไหร่ก็ยิ่งเติมน้ำหล่อเย็นนานขึ้นเท่านั้น หากพื้นอุ่นเชื่อมต่อกับเครือข่ายทำความร้อน จำเป็นต้องติดตั้งช่องระบายอากาศเนื่องจากท่อมักจะอยู่ที่ความสูงต่างกัน คุณต้องตรวจสอบปริมาณน้ำหล่อเย็นในระบบอย่างต่อเนื่องเพื่อไม่ให้อากาศเข้าไป

จำเป็นต้องเติมสารหล่อเย็นเข้าสู่ระบบอย่างช้าๆ เนื่องจากฟองอากาศเกิดจากการเติมอย่างรวดเร็ว ในขณะเดียวกัน ก็จำเป็นต้องไล่อากาศออกจากหม้อน้ำและส่วนประกอบอื่นๆ ยิ่งระบบยาวเท่าไหร่ก็ยิ่งเติมน้ำหล่อเย็นนานขึ้นเท่านั้น หากพื้นอุ่นเชื่อมต่อกับเครือข่ายทำความร้อน จำเป็นต้องติดตั้งช่องระบายอากาศเนื่องจากท่อมักจะอยู่ที่ความสูงต่างกันคุณต้องตรวจสอบปริมาณน้ำหล่อเย็นในระบบอย่างต่อเนื่องเพื่อไม่ให้อากาศเข้าไป

ทำไมอากาศจึงปรากฏในระบบทำความร้อน

เพื่อนร่วมชาติของเราหลายคนคุ้นเคยกับแนวคิดเรื่อง "ความแออัดของอากาศ" ปรากฏการณ์นี้จำได้เมื่อต้นฤดูร้อนเมื่อความร้อนเข้าสู่บ้านและในอพาร์ตเมนต์ของชั้นบนมักจะแบตเตอรี่ไม่ร้อนขึ้นหรือร้อนขึ้นเฉพาะในส่วนล่างและในส่วนบนพวกเขา หนาวมาก อากาศมาจากไหนในท่อ? มีหลายสาเหตุในการออกอากาศ:

• ดำเนินการซ่อมแซม (ประกอบ, ถอดประกอบท่อ) ในระหว่างที่การปรากฏตัวของอากาศจะหลีกเลี่ยงไม่ได้
• การไม่ปฏิบัติตามระหว่างการติดตั้งขนาดและทิศทางของความชันของท่อ
• แรงดันน้ำต่ำ ระดับน้ำลดลงและช่องว่างที่เกิดขึ้นนั้นเต็มไปด้วยอากาศ
• เมื่อน้ำอุ่นฟองอากาศที่บรรจุอยู่ในนั้นจะถูกปล่อยออกมาและขึ้นไปที่ส่วนบนของท่อทำให้เกิดช่องอากาศที่นั่น
• ระบบทำความร้อนเติมอย่างไม่ถูกต้อง: หลังจากหยุดทำงานในช่วงฤดูร้อนท่อควรเติมน้ำไม่เร็ว แต่ช้าในขณะที่ระบายอากาศออกจากระบบทำความร้อนพร้อมกัน
• ข้อต่อท่อที่ปิดสนิทอย่างไม่น่าพอใจซึ่งน้ำหล่อเย็นรั่วไหล รอยรั่วในสถานที่เหล่านี้แทบจะสังเกตไม่เห็นเนื่องจากน้ำร้อนจะระเหยทันที อากาศถูกดูดเข้าสู่ระบบผ่านตะเข็บหลวม
• ความผิดปกติของอุปกรณ์รับอากาศ
• การเชื่อมต่อ "พื้นอุ่น" กับระบบทำความร้อนซึ่งท่อจะอยู่ที่ความสูงต่างกันระหว่างการติดตั้ง

ช่องระบายอากาศ

การออกแบบหลักการทำงานของช่องระบายอากาศ

แต่นอกเหนือจากหม้อน้ำแล้ว สถานการณ์มักจะเกิดขึ้นเมื่อจำเป็นต้องไล่ล็อคอากาศออกจากระบบทำความร้อนในท่อ ในการทำเช่นนี้จำเป็นต้องติดตั้งช่องระบายอากาศในบางส่วนของทางหลวง การออกแบบของพวกเขาคล้ายกับปั้นจั่นอัตโนมัติ Mayevsky ที่อธิบายไว้ในหลายวิธี อย่างไรก็ตาม มีความแตกต่างที่สำคัญ - ได้รับการออกแบบสำหรับปริมาณอากาศที่ใหญ่ที่สุดที่ปล่อยออกมาและไม่ได้ติดตั้งในแนวนอน แต่ในแนวตั้ง

ในการถอดล็อคอากาศที่เป็นผลออกจากระบบทำความร้อน ก่อนอื่นคุณต้องติดตั้งช่องระบายอากาศในตำแหน่งที่เหมาะสม:

• ณ จุดสูงสุดของทางหลวง สำหรับระบบเปิด จะเป็นไปได้ก็ต่อเมื่อมีการติดตั้งถังขยายแบบสุญญากาศบนท่อส่งกลับ
• ในตัวสะสมความร้อน - ในแต่ละหวี;
• สำหรับการเดินสายไฟที - ที่ด้านหน้าโหนดแยกกิ่งก้านของลำต้นแต่ละอัน

หลังการติดตั้ง จำเป็นต้องตั้งค่าแรงดันที่ช่องระบายอากาศจะทำงานให้ถูกต้อง ในการถอดล็อคอากาศออกจากระบบทำความร้อน สารหล่อเย็นจะถูกฉีดเข้าไปในท่อจนกว่าช่องระบายอากาศบนท่อส่งกลับจะทำงาน

การถอดล็อคอากาศในระบบทำความร้อนอัตโนมัติจำเป็นต้องลดอุณหภูมิของสารหล่อเย็นให้เหลือน้อยที่สุด ซึ่งจะช่วยลดปริมาณน้ำและช่วยให้คุณแก้ไขปัญหาได้อย่างมีประสิทธิภาพมากขึ้น

เมื่อใช้ร่วมกับคุณสมบัติการทำงานของก๊อก Mayevsky ทำให้สามารถเจาะปลั๊กในระบบทำความร้อนได้อย่างมีประสิทธิภาพ

สิ่งสำคัญคือพารามิเตอร์การตอบสนองของอุปกรณ์จะต้องไม่เกินค่าความดันวิกฤต มิฉะนั้น ความปลอดภัยของระบบอาจถูกบุกรุก

วิดีโอแสดงตัวอย่างการตากหม้อน้ำทำความร้อน:

ทำไมถึงมีก๊อกบนหม้อน้ำ?

เครื่องทำความร้อนแต่ละเครื่องเป็นองค์ประกอบแยกต่างหากของระบบที่ต้องการการปรับปรุงและบำรุงรักษาเป็นระยะ อย่างไรก็ตาม หากควบคุมการไหลของน้ำหล่อเย็นผ่านแบตเตอรี่โดยขึ้นอยู่กับความต้องการความร้อน ผลลัพธ์ที่ดีก็สามารถบรรลุผลได้ในแง่ของการประหยัดพลังงาน นั่นคือวาล์วหม้อน้ำและก๊อกเพื่อให้ความร้อนได้รับการออกแบบมาเพื่อแก้ปัญหาดังกล่าว:

1. แยกอุปกรณ์ทำความร้อนออกจากระบบโดยสมบูรณ์
2. การจำกัดการไหลของน้ำหล่อเย็นผ่านแบตเตอรี่
3. การเปลี่ยนแปลงของการไหลของน้ำหล่อเย็นขึ้นอยู่กับสภาวะภายนอก
4. เลือดออกจากหม้อน้ำและเครือข่ายท่อ

มีหลายสถานการณ์ที่ทำได้ยากโดยไม่ต้องถอดแบตเตอรี่ ตัวอย่างเช่น ระบบทำความร้อนกลางที่ทำงานได้อย่างถูกต้องในช่วงกลางฤดูใบไม้ผลิ เมื่ออากาศภายนอกอบอุ่นอยู่แล้ว และอพาร์ตเมนต์ก็ร้อนจัด อีกกรณีหนึ่งคือจำเป็นต้องถอดฮีตเตอร์เพื่อเปลี่ยน ล้าง หรือซ่อมแซม ในกรณีที่ไม่มีวาล์วปิดการทำงานใดๆ กับหม้อน้ำจะกลายเป็นปัญหา

วาล์วใส่แบตเตอรี่ในสไตล์ย้อนยุค

มีการจำกัดการไหลของสารหล่อเย็นเพื่อให้สมดุลความร้อนในบ้านหรืออพาร์ตเมนต์ส่วนตัว

ไม่ว่าคุณจะมีระบบทำความร้อนแบบใด โดยไม่ต้องปรับสมดุลกับวาล์ว แบตเตอรี่ก้อนแรกจะได้รับน้ำมากกว่าแบตเตอรี่ก้อนสุดท้ายเสมอ เพื่อจำกัดการไหลของน้ำหล่อเย็นที่จุดเริ่มต้นของเครือข่ายและทำให้อุปกรณ์ทั้งหมดเท่ากันคืองานของอุปกรณ์ควบคุมหม้อน้ำ

การควบคุมการไหลของน้ำหล่อเย็นที่เข้ามาโดยอัตโนมัติเป็นวิธีการประหยัดพลังงานที่ใช้เพื่อให้ความร้อนแก่โรงเรือน หากก๊อกน้ำแต่ละอันบนแบตเตอรี่ทำความร้อนรักษาอุณหภูมิอากาศที่ตั้งไว้ในห้องควบคุมการไหลของน้ำผ่านหม้อน้ำโดยทั่วไประบบจะใช้ความร้อนตามปริมาณที่ต้องการเท่านั้น และนั่นเป็นการประหยัดครั้งใหญ่

ปัญหาการปล่อยอากาศเมื่อเติมระบบหรือระหว่างการทำงานก็แก้ไขได้ด้วยวาล์วอากาศพิเศษที่ติดตั้งบนหม้อน้ำที่ทันสมัยทั้งหมด ด้านล่างนี้คือรายการวาล์วปิดและวาล์วควบคุมแบบต่างๆ เรียงตามลำดับเดียวกับงานที่จะแก้ไข:

1. บอลวาล์วกึ่งหมุนในรุ่นตรงและแบบมุม พวกเขาทำจากทองเหลืองทองแดงหรือโพรพิลีนที่มีเม็ดมีดโลหะ
2. บาลานซ์วาล์วสำหรับหม้อน้ำ - แบบตรงและแบบทำมุม
3. การปรับวาล์วด้วยหัวระบายความร้อน (thermostatic valves)
4. วาล์วระบายน้ำ - อัตโนมัติและด้วยตนเอง

สำหรับการอ้างอิง ช่างฝีมือที่บ้านบางคนใช้วาล์วผสมสามทางเพื่อเชื่อมต่อเครื่องทำความร้อน แต่วิธีแก้ปัญหาดังกล่าวมีราคาแพงเกินสมควรและไม่ค่อยได้ใช้ในทางปฏิบัติ

ตอนนี้เราควรพิจารณาในรายละเอียดว่าก๊อกใดเหมาะที่สุดสำหรับหม้อน้ำในสภาวะและสถานการณ์ต่างๆ บางตัวเลือกแสดงอย่างชัดเจนในวิดีโอ:

วาล์วระบายอากาศอัตโนมัติสำหรับระบบทำความร้อน

ระบบทำความร้อนของไหลใช้ส่วนประกอบพิเศษจำนวนหนึ่งเพื่อให้มั่นใจในความน่าเชื่อถือและประสิทธิภาพ ซึ่งรวมถึงวาล์วอากาศ (ตัวแยก) เพื่อให้ความร้อน อุปกรณ์ระบายอากาศจากระบบทำความร้อนทำให้สามารถขจัดก๊าซที่สะสมอยู่ในท่อและหม้อน้ำได้

เมื่อตัวล็อคอากาศก่อตัวในท่อ มันจะไปถึงจุดสูงสุดของหม้อน้ำหรือวงจรทำความร้อนโดยรวม หากมีการติดตั้งวาล์วระบายอากาศอัตโนมัติในสถานที่นี้ สารหล่อเย็นจากห้องด้านในจะถูกแทนที่ด้วยก๊าซ

เมื่อของเหลวถูกแทนที่ ทุ่นลอยลงไปและเปิดวาล์วซึ่งเป็นผลมาจากการที่ก๊าซถูกไล่ออกจากท่อความร้อนและห้องจะเต็มไปด้วยสารหล่อเย็นอีกครั้ง

วาล์วสำหรับการระบายอากาศอัตโนมัติจากระบบทำความร้อนจะเกิดตะกอนเมื่อเวลาผ่านไป ซึ่งรกไปด้วยสะเก็ด สิ่งนี้นำไปสู่การติดขัดของกลไกการสูญเสียความหนาแน่นของวาล์ว - ความชื้นเริ่มซึมผ่าน อุปกรณ์ดังกล่าวต้องเปลี่ยน - ช่องระบายอากาศอัตโนมัติไม่สามารถซ่อมแซมได้

จำนวนช่องระบายอากาศอัตโนมัติขึ้นอยู่กับลักษณะของระบบทำความร้อน

• อุปกรณ์ที่จำเป็นสำหรับการติดตั้ง:
• เป็นส่วนหนึ่งของกลุ่มความปลอดภัยของหน่วยหม้อไอน้ำที่ท่อทางออกของแจ็คเก็ตน้ำซึ่งสารหล่อเย็นถูกทำให้ร้อนจนถึงอุณหภูมิสูงสุด
• ที่จุดสูงสุดของตัวยกแนวตั้ง - มีสารก๊าซเพิ่มขึ้นและสะสม;
• บนท่อร่วมการกระจายความร้อนใต้พื้นเพื่อให้อากาศสามารถไหลออกจากวงจร
• บนลูปรูปตัวยูที่ทำจากท่อโพลีเมอร์ซึ่งติดตั้งเพื่อชดเชยการขยายตัวทางความร้อนของท่อ

หลักการคัดเลือก

วาล์วลมสำหรับระบบทำความร้อนสามารถเป็นส่วนหนึ่งของกลุ่มความปลอดภัยหรือชุดสะสมสำหรับการทำความร้อนใต้พื้นซึ่งมาพร้อมกับอุปกรณ์ทำความร้อน

ช่องระบายอากาศถูกเลือกโดยคำนึงถึงพารามิเตอร์การทำงาน (อุณหภูมิและความดันสูงสุดที่อนุญาต) ต้องสอดคล้องกับลักษณะของระบบทำความร้อน โดยการดำเนินการพวกเขาจะแบ่งออกเป็นอุปกรณ์ตรงและมุมแนวนอนและแนวตั้ง

1. ปั้นจั่น Mayevsky แตกต่างกันไปตามวิธีการคลายเกลียวของสกรูทำงาน:
2. มีหัวก้านสำหรับกุญแจพิเศษ (ความไม่สะดวกคือกุญแจอาจไม่อยู่ในมือในเวลาที่เหมาะสม);
3. ด้วยที่จับแบบถอดไม่ได้ (ไม่สามารถใช้ในสถานที่ที่เด็กเล็กเข้าถึงได้เพื่อขจัดความเสี่ยงจากการไหม้จากน้ำหล่อเย็นที่อุ่น
4. พร้อมช่องสำหรับไขควงปากแบน (ตัวเลือกที่สะดวกและปลอดภัยที่สุด)

เพื่อให้ระบบทำความร้อนมีวาล์วระบายอากาศที่เชื่อถือได้ ขอแนะนำให้เลือกผลิตภัณฑ์ของแบรนด์ที่มีชื่อเสียง ควรหลีกเลี่ยงผลิตภัณฑ์ราคาถูกที่ทำจากทองเหลืองเลียนแบบเปราะบาง

อากาศที่เป็นอันตรายในระบบทำความร้อนคืออะไร

อากาศที่ละลายในสารหล่อเย็นจะค่อยๆ ปิดการใช้งานท่อเหล็กและหม้อน้ำ ซึ่งเป็นองค์ประกอบของชุดหม้อไอน้ำ ฤทธิ์กัดกร่อนของอากาศซึ่งละลายในน้ำครั้งแรกแล้วปล่อยในระหว่างการให้ความร้อนนั้นมีค่ามากกว่าอากาศในบรรยากาศอย่างมีนัยสำคัญเนื่องจากปริมาณออกซิเจนที่เพิ่มขึ้น

ก๊าซที่สะสมในท่อไม่เพียงแต่กระตุ้นหรือเร่งการกัดกร่อนขององค์ประกอบโลหะเท่านั้น แต่ยังก่อให้เกิดช่องอากาศที่ป้องกันไม่ให้ระบบทำความร้อนทำงานได้เต็มที่:
เนื่องจากปลั๊กแก๊สการไหลเวียนของสารหล่อเย็นแย่ลงในกรณีที่ร้ายแรงสามารถปิดกั้นการเคลื่อนที่ของของเหลวผ่านท่อได้อย่างสมบูรณ์ ในสถานการณ์เช่นนี้ อุปกรณ์ทำความร้อนจะเย็นลงอย่างรวดเร็ว
แอร์ล็อคทำหน้าที่เป็นฉนวนความร้อน และหากก๊าซสะสมอยู่ที่ส่วนบนของแบตเตอรี่ แบตเตอรี่จะอุ่นขึ้นและปล่อยพลังงานความร้อนไปยังห้องน้อยลง
ในที่ที่มีช่องระบายอากาศ การเคลื่อนที่ของสารหล่อเย็นไปตามวงจรทำความร้อนจะมาพร้อมกับเสียงคำรามและเสียงพึมพำอันดัง ซึ่งขัดต่อความสบายของเสียงในบ้าน

ปั๊มหมุนเวียนไม่ได้ออกแบบมาสำหรับปั๊มแก๊ส เมื่อทำงานกับน้ำหล่อเย็น ตลับลูกปืนและใบพัดของหน่วยปั๊มจะสึกหรอเร็วกว่ามาก
ช่องระบายอากาศพิเศษช่วยให้คุณแก้ปัญหาที่เกี่ยวข้องกับการระบายอากาศระบบทำความร้อน

สิ่งสำคัญคือต้องเลือกวาล์วที่เหมาะสมสำหรับการไล่อากาศและระบุตำแหน่งขององค์ประกอบเหล่านี้อย่างถูกต้อง

https://youtube.com/watch?v=Q4LOLnuFOoc

วาล์วปรับสมดุล

วาล์วสำหรับปรับความร้อนมีดีไซน์แตกต่างจากบอลวาล์วทั่วไป เนื่องจากสามารถปิดพื้นที่การไหลได้อย่างราบรื่นภายในไม่กี่รอบ ยิ่งไปกว่านั้น หลังจากปรับสมดุลแล้ว ตำแหน่งของวาล์วก็สามารถแก้ไขได้ เพื่อไม่ให้ใครละเมิดการตั้งค่าโดยไม่ได้ตั้งใจ วาล์วควบคุมประเภทนี้วางอยู่ที่ทางออกของหม้อน้ำ ดังแสดงในแผนภาพ:

แสดงให้เห็นการเชื่อมต่อกับระบบแนวนอนสองท่อ ซึ่งพบได้บ่อยในบ้านและอพาร์ตเมนต์ส่วนตัวพร้อมระบบทำความร้อนส่วนตัว อย่างไรก็ตาม หลักการของการติดตั้งอุปกรณ์ที่มีโครงร่างท่อเดียวยังคงเหมือนเดิม บอลวาล์วธรรมดาวางอยู่บนสายจ่าย และวางวาล์วปรับไว้ที่สายส่งกลับในกรณีที่ระบบที่มีตัวยกแนวตั้งเกิดขึ้นในบ้านสองชั้น ไดอะแกรมการติดตั้งของส่วนควบที่เกี่ยวข้องจะมีลักษณะดังนี้:

หลักการเลือกผลิตภัณฑ์เหมือนกับในหัวข้อก่อนหน้า

ยอมรับการดำเนินการโดยตรงหรือเชิงมุมขึ้นอยู่กับรูปแบบของอุปกรณ์และท่อส่ง สิ่งสำคัญคือต้องใช้ผู้หญิงอเมริกันเมื่อประกอบ

ให้ความสนใจเป็นพิเศษกับคุณภาพของการหล่อและความหนาของผนังทองเหลืองของการเสริมแรง หากคุณมีเครือข่ายท่อโพลีโพรพิลีนอย่ารีบซื้อก๊อก PPR ควรใส่อะแดปเตอร์และผลิตภัณฑ์โลหะที่เชื่อถือได้

คำแนะนำ. บาลานซ์วาล์ววางอยู่บนหม้อน้ำทั้งหมด ยกเว้นอันสุดท้ายซึ่งอยู่ที่ปลายสุดของกิ่ง ในการเชื่อมต่อกับมันก็เพียงพอที่จะใส่บอลวาล์วธรรมดา

วิธีถอดแอร์ล็อค

ตามหลักการแล้ว ก๊าซจะลอยขึ้นสู่จุดสูงสุดของวงจร ซึ่งติดตั้งช่องระบายอากาศ และวาล์วที่ทำงานในโหมดแมนนวลหรืออัตโนมัติจะระบายออกจากที่นั่น ในทางปฏิบัติ ข้อผิดพลาดในการออกแบบหรือการติดตั้งท่อส่งนำไปสู่การก่อตัวของช่องอากาศในที่ที่ยากต่อการเข้าถึง

ในการถอดปลั๊ก คุณต้องหาตำแหน่งของมัน - ด้วยเสียงพึมพำของสารหล่อเย็นที่ไหลผ่านบริเวณที่มีอากาศถ่ายเท โดยอุณหภูมิที่ค่อนข้างต่ำของท่อหรือหม้อน้ำ โดยเสียงกริ่งเมื่อเคาะท่อ

การเพิ่มอุณหภูมิของสารหล่อเย็นและ / หรือแรงดันในระบบจะช่วยขับปลั๊กออกจากระบบทำความร้อนอัตโนมัติ ในการใช้แรงกด จำเป็นต้องเปิดวาล์วแต่งหน้าและวาล์วระบายออกใกล้กับตัวล็อคอากาศมากที่สุด (ในทิศทางของการไหล) น้ำที่เข้าสู่ระบบจะเพิ่มแรงดันและบังคับให้ปลั๊กเคลื่อนตัว หลังจากตรวจสอบให้แน่ใจว่าปลั๊กออกจากวาล์วแล้ว (หยุดส่งเสียงดัง) ระบบจะกลับสู่โหมดการทำงานปกติ

การถอดแอร์ล็อคออกจากระบบทำความร้อน

ในกรณีที่ซับซ้อนกว่านั้น ไม่เพียงแต่ใช้แรงกด แต่ยังรวมถึงอุณหภูมิด้วย น้ำยาหล่อเย็นต้องไม่ให้ความร้อนเกินค่าสูงสุดที่อนุญาตเพื่อไม่ให้ระบบทำความร้อนปิดการทำงาน

สำคัญ! การก่อตัวของจุกปกติในที่เดียวกันบ่งชี้ว่ามีการคำนวณผิดพลาดในโครงการหรือการติดตั้งที่ไม่ถูกต้อง ขอแนะนำให้ติดตั้งช่องระบายอากาศในบริเวณที่มีปัญหาโดยการตัดทีลงในท่อ
