ระบบทำความร้อนที่เกี่ยวข้องคืออะไร

Tichelman วนสำหรับสองชั้นขึ้นไป

ส่วนใหญ่แล้วระบบทำความร้อนดังกล่าวจะติดตั้งในอาคารชั้นเดียวในพื้นที่ขนาดใหญ่ มันอยู่ในบ้านที่ทำงานได้อย่างมีประสิทธิภาพสูงสุด อย่างไรก็ตาม บางครั้งระบบดังกล่าวยังประกอบอยู่ในอาคารสองชั้นสามชั้นด้วย เมื่อทำการเดินสายไฟในบ้านดังกล่าวควรปฏิบัติตามเทคโนโลยีบางอย่าง ตามโครงการของ Tichelman ในกรณีนี้ ไม่ได้ผูกแต่ละชั้นแยกกัน แต่เป็นทั้งอาคาร นั่นคือจะรักษาผลรวมของความยาวของท่อส่งกลับและท่อจ่ายสำหรับหม้อน้ำแต่ละตัวของบ้านให้เท่ากัน

วงแหวน Tichelman บนสองชั้นจึงประกอบขึ้นตามรูปแบบพิเศษ นอกจากนี้ ผู้เชี่ยวชาญเชื่อว่าในกรณีนี้ไม่ควรใช้ปั๊มหมุนเวียนเพียงตัวเดียว ถ้าเป็นไปได้ ควรติดตั้งอุปกรณ์ดังกล่าวหนึ่งเครื่องในแต่ละชั้นในอาคาร มิฉะนั้น ถ้าปั๊มเดียวเสีย เครื่องทำความร้อนจะถูกปิดทั้งบ้านในคราวเดียว

ปริมาณน้ำในระบบ

แน่นอน เพื่อให้ระบบทำความร้อนแบบวนรอบ Tichelman ทำงานได้อย่างมีประสิทธิภาพ จำเป็นต้องคำนวณอัตราการไหลของน้ำหล่อเย็นที่ต้องการก่อนทำการติดตั้ง ในการกำหนดพารามิเตอร์นี้ คุณควรคำนวณการสูญเสียความร้อนของอาคารก่อน สามารถทำได้โดยใช้สูตร G \u003d S * 1 / Po * (Tv - Tn)k ที่นี่ Po คือความต้านทานการถ่ายเทความร้อน Tv และ Tn คืออุณหภูมิอากาศในถนนและในบ้าน k คือปัจจัยการลด ตัวบ่งชี้แรกและตัวสุดท้ายถูกกำหนดตามตาราง ขึ้นอยู่กับลักษณะการออกแบบของอาคาร ที่จริงแล้วการไหลของน้ำหล่อเย็นนั้นคำนวณโดยสูตร Q \u003d G / (c * (T1-T2)) โดยที่:

• c คือความจุความร้อนจำเพาะของน้ำ (4200)
• T1 คืออุณหภูมิย้อนกลับ
• T2 - ในท่อจ่าย

พารามิเตอร์สองตัวสุดท้ายถูกกำหนดโดยคำนึงถึงดัชนีการถ่ายเทความร้อนที่ไม่เป็นเชิงเส้นจากหม้อน้ำ ในที่สุดความแตกต่างระหว่างค่าของพวกเขาควรอยู่ที่ประมาณ 15-20 องศาเซลเซียส

ความคิดเห็นของเจ้าของบ้านในชนบทเกี่ยวกับระบบ

ตามที่เจ้าของอสังหาริมทรัพย์ในเขตชานเมืองส่วนใหญ่ระบุว่าโครงการนี้มีประสิทธิภาพมาก - วง Tichelman รีวิวระบบดังกล่าวสมควรได้รับที่ยอดเยี่ยมเพียง ในบ้านด้วยการออกแบบและการประกอบที่เหมาะสมทำให้มีการสร้างปากน้ำที่สะดวกสบายมาก ในขณะเดียวกัน อุปกรณ์ของระบบเองก็แทบจะไม่พังและใช้งานได้ยาวนาน

ไม่เพียงแต่เจ้าของอาคารที่พักอาศัยเท่านั้น แต่เจ้าของกระท่อมฤดูร้อนยังพูดถึง Tichelman loop ได้เป็นอย่างดี ระบบทำความร้อนในอาคารดังกล่าวในฤดูหนาวมักใช้อย่างผิดปกติ หากการเดินสายเป็นไปตามรูปแบบทางตัน เมื่อเปิดหม้อไอน้ำ ห้องจะอุ่นขึ้นอย่างไม่สม่ำเสมออย่างมาก ด้วยระบบที่เกี่ยวข้องปัญหาดังกล่าวจะไม่เกิดขึ้น แต่การประกอบเครื่องทำความร้อนตามแบบแผนนั้นมีราคาแพงกว่าแบบทางตันจริงๆ

คุณสมบัติการติดตั้งเมื่อต้องการการทรงตัว

ดังที่ได้กล่าวไปแล้ว Tichelman loop ไม่ต้องการการปรับปริมาณน้ำหล่อเย็นที่ไหลผ่านหม้อน้ำ แต่เมื่อติดตั้งหม้อน้ำที่มีความจุเท่ากันในอาคารเท่านั้น อย่างไรก็ตามในบ้านหลังใหญ่มักไม่ค่อยใช้รูปแบบการประกอบระบบทำความร้อน ตัวอย่างเช่นในห้องหม้อไอน้ำและห้องเอนกประสงค์อื่น ๆ มักจะติดตั้งหม้อน้ำที่อ่อนแอและในห้องนั่งเล่น - รุ่นที่ทรงพลังกว่า แน่นอนว่าแบตเตอรี่ทั้งหมดเหล่านี้จะต้องมีท่อที่แตกต่างกัน หากคำนวณการไหลของน้ำหล่อเย็นสำหรับหม้อน้ำที่อ่อนแอ มันจะไม่เพียงพอสำหรับหม้อน้ำที่ทรงพลัง เมื่อวงจรย้อนกลับ เสียงไฮดรอลิกจะเริ่มเกิดขึ้นในแบตเตอรี่ขนาดเล็ก เพื่อป้องกันไม่ให้สิ่งนี้เกิดขึ้น มีการติดตั้งเครนทรงตัว

ขั้นตอนการติดตั้ง

งานประกอบด้วยการดำเนินการดังต่อไปนี้:

1. การติดตั้งหม้อไอน้ำ ความสูงของห้องขั้นต่ำที่จำเป็นสำหรับการจัดวางคือ 2.5 ม. ปริมาตรที่อนุญาตของห้องคือ 8 ลูกบาศก์เมตร เมตรกำลังที่ต้องการของอุปกรณ์ถูกกำหนดโดยการคำนวณ (ตัวอย่างมีอยู่ในเอกสารอ้างอิงพิเศษ) อุ่นได้ประมาณ 10 ตร.ม. m ต้องการพลังงาน 1 กิโลวัตต์
2. การติดตั้งส่วนหม้อน้ำ แนะนำให้ใช้ผลิตภัณฑ์ไบโอเมตริกซ์ในบ้านส่วนตัว หลังจากเลือกจำนวนหม้อน้ำที่ต้องการแล้ว ตำแหน่งของหม้อน้ำจะถูกทำเครื่องหมาย (โดยปกติอยู่ใต้ช่องเปิดหน้าต่าง) และยึดด้วยวงเล็บพิเศษ
3. ดึงท่อของระบบทำความร้อนที่เกี่ยวข้อง การใช้ท่อโลหะและพลาสติกนั้นเหมาะสมที่สุด ซึ่งประสบความสำเร็จในการทนต่อสภาวะอุณหภูมิสูง โดดเด่นด้วยความทนทานและความสะดวกในการติดตั้ง ท่อหลัก (อุปทานและ "คืน") จาก 20 ถึง 26 มม. และ 16 มม. สำหรับเชื่อมต่อหม้อน้ำ
4. การติดตั้งปั๊มหมุนเวียน ติดตั้งบนท่อส่งคืนใกล้กับหม้อไอน้ำ การแตะทำได้ผ่านบายพาส 3 ครั้ง ก่อนปั๊มจำเป็นต้องติดตั้งตัวกรองพิเศษซึ่งจะช่วยเพิ่มอายุการใช้งานของอุปกรณ์ได้อย่างมาก
5. การติดตั้งถังขยายและส่วนประกอบเพื่อความปลอดภัยของอุปกรณ์ สำหรับระบบทำความร้อนที่มีการเคลื่อนที่ของสารหล่อเย็นไหลผ่าน จะเลือกเฉพาะถังขยายเมมเบรนเท่านั้น องค์ประกอบของกลุ่มความปลอดภัยจะมาพร้อมกับหม้อไอน้ำ

สำหรับการติดตามประตูในห้องด้านหลังและห้องเอนกประสงค์ อนุญาตให้ติดตั้งท่อเหนือประตูได้โดยตรง ในที่นี้ต้องติดตั้งช่องระบายอากาศอัตโนมัติเพื่อป้องกันการสะสมของอากาศ ในเขตที่อยู่อาศัยสามารถวางท่อไว้ใต้ประตูในพื้นหรือข้ามสิ่งกีดขวางโดยใช้ท่อที่สาม

โครงการ Tichelman สำหรับบ้านสองชั้นมีเทคโนโลยีบางอย่าง การวางท่อจะดำเนินการโดยผูกมัดทั้งอาคารโดยรวม ไม่ใช่แต่ละชั้นแยกจากกัน ขอแนะนำให้ติดตั้งปั๊มหมุนเวียนหนึ่งตัวในแต่ละชั้น ในขณะที่รักษาความยาวที่เท่ากันของท่อส่งกลับและท่อจ่ายสำหรับหม้อน้ำแต่ละตัวแยกกันตามเงื่อนไขพื้นฐานของระบบทำความร้อนแบบสองท่อที่เกี่ยวข้อง หากคุณติดตั้งปั๊มหนึ่งตัวซึ่งค่อนข้างยอมรับได้ หากไม่สำเร็จ ระบบทำความร้อนจะปิดทั่วทั้งอาคาร

ผู้เชี่ยวชาญหลายคนเห็นว่าควรจัดตู้ยกพื้นสูง 2 ชั้นโดยแยกวางท่อในแต่ละชั้น ซึ่งจะช่วยให้คำนึงถึงความแตกต่างของการสูญเสียความร้อนในแต่ละชั้นด้วยการเลือกขนาดเส้นผ่าศูนย์กลางท่อและจำนวนส่วนที่ต้องการในแบตเตอรี่หม้อน้ำ

วงจรทำความร้อนที่เกี่ยวข้องแยกต่างหากบนพื้นจะทำให้การตั้งค่าระบบง่ายขึ้นอย่างมาก และช่วยให้สมดุลความร้อนของอาคารทั้งหลังได้อย่างเหมาะสมที่สุด แต่เพื่อให้ได้ผลลัพธ์ตามที่ต้องการ จำเป็นต้องใส่เครนทรงตัวในวงจรต่อท้ายของแต่ละชั้นทั้งสอง สามารถวางเครนไว้ข้างหม้อไอน้ำได้โดยตรง

การติดตั้งเคล็ดลับที่เป็นประโยชน์ของ Tichelmann loop

เลย์เอาต์ของห้องอาจทำให้การประกอบระบบดังกล่าวซับซ้อน ตัวอย่างเช่นจะต้องดึงทางหลวงเข้าไปในบริเวณประตูไม่ว่าในกรณีใด ในห้องเอนกประสงค์อนุญาตให้วางท่อไว้เหนือช่องเปิด อันที่จริง ในกรณีนี้ มักจะไม่ให้ความสนใจเป็นพิเศษกับการออกแบบห้อง ในสถานที่อยู่อาศัยท่อส่วนใหญ่มักถูกดึงไว้ใต้ประตู ในการทำเช่นนี้ คุณอาจต้องดำเนินการตามขั้นตอน เช่น การต่อยเครื่องปาดหน้า หากไม่สามารถเจาะใต้ประตูได้ด้วยเหตุผลบางอย่างท่อส่งคืนจะกลับไปที่เดิมที่ฟีดมาจาก ในกรณีนี้ ส่วนต่างๆ จะปรากฏในระบบโดยที่ไม่ผ่านสองท่อ แต่มีสามท่อ โครงการนี้บางครั้งใช้ในบ้านส่วนตัว แต่การประกอบระบบทำความร้อนมีราคาแพง ดังนั้น ดังที่ได้กล่าวไว้ข้างต้น ในกรณีนี้ จึงควรพิจารณาใช้ตัวสะสมหรือวงจรตายตัว

การติดตั้งเคล็ดลับที่เป็นประโยชน์ของ Tichelmann loop

เลย์เอาต์ของห้องอาจทำให้การประกอบระบบดังกล่าวซับซ้อน ตัวอย่างเช่นจะต้องดึงทางหลวงเข้าไปในบริเวณประตูไม่ว่าในกรณีใด ในห้องเอนกประสงค์อนุญาตให้วางท่อไว้เหนือช่องเปิด อันที่จริง ในกรณีนี้ มักจะไม่ให้ความสนใจเป็นพิเศษกับการออกแบบห้อง ในสถานที่อยู่อาศัยท่อส่วนใหญ่มักถูกดึงไว้ใต้ประตู ในการทำเช่นนี้ คุณอาจต้องดำเนินการตามขั้นตอน เช่น การต่อยเครื่องปาดหน้า หากไม่สามารถเจาะใต้ประตูได้ด้วยเหตุผลบางอย่างท่อส่งคืนจะกลับไปที่เดิมที่ฟีดมาจาก ในกรณีนี้ ส่วนต่างๆ จะปรากฏในระบบโดยที่ไม่ผ่านสองท่อ แต่มีสามท่อ โครงการนี้บางครั้งใช้ในบ้านส่วนตัว แต่การประกอบระบบทำความร้อนมีราคาแพง ดังนั้น ดังที่ได้กล่าวไว้ข้างต้น ในกรณีนี้ จึงควรพิจารณาใช้ตัวสะสมหรือวงจรตายตัว

คุณลักษณะการทำความร้อนของ Tichelman

แนวคิดในการเปลี่ยนหลักการทำงานของ "การคืนสินค้า" ได้รับการพิสูจน์ในปี 1901 โดย Albert Tichelman วิศวกรชาวเยอรมัน หลังจากนั้นก็ได้ชื่อมาว่า "Tichelmann loop" ชื่อที่สองคือ "ระบบส่งคืนแบบย้อนกลับ" เนื่องจากการเคลื่อนที่ของสารหล่อเย็นในทั้งสองวงจรการจ่ายและคืนจะดำเนินการไปในทิศทางเดียวกันจึงมักใช้ชื่อที่สาม - "โครงการที่มีการเคลื่อนที่ที่เกี่ยวข้องของตัวพาความร้อน"

สาระสำคัญของแนวคิดคือการมีส่วนท่อตรงและย้อนกลับที่มีความยาวเท่ากันซึ่งเชื่อมต่อแบตเตอรี่หม้อน้ำทั้งหมดกับหม้อไอน้ำและปั๊ม ซึ่งสร้างสภาวะไฮดรอลิกเดียวกันในอุปกรณ์ทำความร้อนทั้งหมด วงจรหมุนเวียนที่มีความยาวเท่ากันสร้างเงื่อนไขให้สารหล่อเย็นร้อนส่งผ่านเส้นทางเดียวกันไปยังหม้อน้ำตัวแรกและตัวสุดท้ายโดยได้รับพลังงานความร้อนเท่ากัน

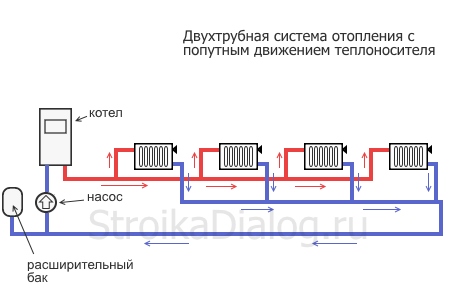

ไดอะแกรมลูป Tichelman:

ปริมาณน้ำในระบบ

แน่นอน เพื่อให้ระบบทำความร้อนแบบวนรอบ Tichelman ทำงานได้อย่างมีประสิทธิภาพ จำเป็นต้องคำนวณอัตราการไหลของน้ำหล่อเย็นที่ต้องการก่อนทำการติดตั้ง ในการกำหนดพารามิเตอร์นี้ คุณควรคำนวณการสูญเสียความร้อนของอาคารก่อน สามารถทำได้โดยใช้สูตร G \u003d S * 1 / Po * (Tv - Tn)k ที่นี่ Po คือความต้านทานการถ่ายเทความร้อน Tv และ Tn คืออุณหภูมิอากาศในถนนและในบ้าน k คือปัจจัยการลด ตัวบ่งชี้แรกและตัวสุดท้ายถูกกำหนดตามตาราง ขึ้นอยู่กับลักษณะการออกแบบของอาคาร ที่จริงแล้วการไหลของน้ำหล่อเย็นนั้นคำนวณโดยสูตร Q \u003d G / (c * (T1-T2)) โดยที่:

• c คือความจุความร้อนจำเพาะของน้ำ (4200)
• T1 คืออุณหภูมิย้อนกลับ
• T2 - ในท่อจ่าย

พารามิเตอร์สองตัวสุดท้ายถูกกำหนดโดยคำนึงถึงดัชนีการถ่ายเทความร้อนที่ไม่เป็นเชิงเส้นจากหม้อน้ำ ในที่สุดความแตกต่างระหว่างค่าของพวกเขาควรอยู่ที่ประมาณ 15-20 องศาเซลเซียส

ระบบท่อเดียวและสองท่อเปิดและปิดลูป

นอกจากประเภทของสายไฟและตำแหน่งของตัวยกแล้ว รูปแบบการทำความร้อนยังแบ่งออกเป็นท่อเดียวและสองท่อ แบบแผนท่อเดียวค่อนข้างหายาก: ส่วนใหญ่ใช้ในการออกแบบพื้นที่ขนาดใหญ่ ในอาคารที่อยู่อาศัยแทบไม่เคยพบเลย

ระบบทำความร้อนแบบท่อเดียว

ในระบบท่อเดียวไม่มีท่อจ่ายและส่งคืนน้ำหล่อเย็นไหลเวียนผ่านท่อเดียวซึ่งแบ่งทางจิตใจเพียงครึ่งเดียวโดยนับส่วนแรกที่จ่ายน้ำจากหม้อไอน้ำเป็นการจ่ายและอีกครึ่งหนึ่งที่เหลือ ท่อเป็นผลตอบแทน ในระบบท่อเดียว น้ำร้อนที่ร้อนในหม้อไอน้ำจะเพิ่มขึ้น แทนที่ด้วยการไหลกลับเย็นและเข้าสู่อุปกรณ์ทำความร้อนผ่านสายไฟ ไหลจากที่หนึ่งไปยังอีกที่หนึ่ง ทำให้เย็นลงและกลับสู่หม้อไอน้ำเพื่อให้ความร้อน การหมุนเวียนของปั๊มช่วยให้การไหลของของเหลวผ่านวงจรถูกต้อง

ปัญหาหลักของวงจรคือการสูญเสียความร้อนจากสารหล่อเย็น: น้ำถึงแบตเตอรี่ก้อนสุดท้ายแทบจะไม่อุ่นปัญหานี้แก้ไขได้ด้วยการติดตั้งปั๊มและหม้อน้ำเพิ่มเติมเมื่อเคลื่อนออกจากหม้อไอน้ำ ช่วยประหยัดความร้อนโดยการติดตั้งท่อในลักษณะที่หม้อน้ำตัวแรกที่น้ำจากองค์ประกอบความร้อนที่ยังไม่เย็นลงคือแบตเตอรี่ที่อยู่ในห้องที่เย็นที่สุดซึ่งต้องใช้พลังงานเป็นจำนวนมากเพื่อให้ความร้อน

ระบบทำความร้อนสองท่อ

แม้ว่าระบบท่อเดียวจะมีราคาถูกกว่า แต่ระบบสองท่อก็เป็นที่นิยมมากกว่า หนึ่งส่งน้ำร้อนจากหม้อไอน้ำไปยังหม้อน้ำ และส่วนที่สองรวบรวมการไหลย้อนกลับของสารหล่อเย็นที่ระบายความร้อนแล้วและส่งกลับไปยังหม้อไอน้ำ ระบบทำความร้อนที่เกี่ยวข้องกับสองท่อ เช่นเดียวกับระบบปลายตายสองท่อ มีความแตกต่างจากความจริงที่ว่าน้ำเข้าสู่หม้อน้ำทำความร้อนทั้งหมดที่มีอุณหภูมิเท่ากัน ปัญหาความร้อนที่ไม่สม่ำเสมอจะไม่เกิดขึ้น สามารถติดตั้งเทอร์โมสตัทบนแต่ละองค์ประกอบความร้อนและสามารถควบคุมการจ่ายความร้อนได้ ซึ่งช่วยให้ประหยัดพื้นที่ในการทำความร้อนได้มากขึ้น ท่อสำหรับติดตั้งจะบางลงและดูเรียบร้อยยิ่งขึ้น ลงตัวกับภายในมากขึ้น

จุดอ่อนของระบบทำความร้อนแบบสองท่อ ได้แก่ ความจำเป็นในการติดตั้งวาล์วปิดและเครน Mayevsky บนแต่ละองค์ประกอบความร้อน แผนการสิ้นสุดและที่เกี่ยวข้อง พวกเขาแบ่งวงจรความร้อนและตามหลักการของการเคลื่อนที่ของสารหล่อเย็นในตัวพวกเขา ระบบทำความร้อนที่เกี่ยวข้องแสดงถึงการเคลื่อนที่ของน้ำในท่อจ่ายและส่งคืนในทิศทางเดียวกัน ระบบทำความร้อนปลายตายจะถือว่าน้ำในท่อส่งกลับเคลื่อนที่ไปในทิศทางตรงกันข้ามกับแหล่งจ่าย

วงจรเดดเอนด์ไม่ได้มีลักษณะความยาวเท่ากันของวงแหวนคอนทัวร์ของหม้อน้ำทำความร้อน ยิ่งหม้อน้ำอยู่ห่างจากตัวยกมากเท่าไร น้ำก็จะยิ่งเดินทางนานขึ้น โดยจะเคลื่อนจากหม้อน้ำไปยังหม้อน้ำและด้านหลัง ยิ่งองค์ประกอบความร้อนอยู่ห่างจากองค์ประกอบความร้อนมากเท่าใด ก็ยิ่งมีรูปร่างที่ยาวขึ้นเท่านั้น วงจรความร้อนที่เกี่ยวข้อง - วงจรที่รับรู้ค่าความต้านทานวัสดุสูงสุดและความยาวของท่อความร้อนที่สร้างวงแหวนเส้นขอบจะเท่ากัน แรงดันไฟฟ้าในวงจรก็เหมือนกัน ซึ่งทำให้การกระจายความต้านทานทั่วทั้งระบบทำความร้อนมีความสม่ำเสมอและอำนวยความสะดวกในการทรงตัว ข้อเสียของระบบทำความร้อนที่เกี่ยวข้องกับการหมุนเวียนของปั๊มคือต้นทุนที่เป็นรูปธรรมมากขึ้น เนื่องจากคุณต้องซื้อท่อเพิ่ม โดยสรุปแล้วควรจดจำแง่บวกทั้งหมดของแผนงานกับปั๊มเนื่องจากเป็นที่ต้องการ:

1. 1. ระบบดังกล่าวจะเปิดตัวในเวลาอันสั้น
   2. วงจรกับปั๊มทำงานโดยไม่สูญเสียให้ความร้อนในห้องอย่างมีประสิทธิภาพ
   3. ปั๊มมีความทนทานและทำงานได้โดยไม่ต้องซ่อมนาน
   4. ปั๊มไม่ส่งเสียงดังและกินไฟน้อย

ดูวีดีโอ

ระบบทำความร้อนหมุนเวียนแบบปั๊มนั้นมีประสิทธิภาพมาก ข้อดีของระบบทำความร้อนพร้อมปั๊มมีมากกว่าข้อเสีย

แผนความร้อนที่ใช้ตามเนื้อผ้า

1. ท่อเดี่ยว. การไหลเวียนของตัวพาความร้อนจะดำเนินการผ่านท่อเดียวโดยไม่ต้องใช้ปั๊ม แบตเตอรี่หม้อน้ำเชื่อมต่อแบบอนุกรมบนสายหลักจากอันสุดท้ายที่ตัวระบายความร้อนจะกลับไปที่หม้อไอน้ำผ่านท่อ ("return") ระบบนี้ใช้งานง่ายและประหยัดเนื่องจากต้องใช้ท่อน้อยลง แต่การเคลื่อนที่แบบขนานของกระแสนำไปสู่การระบายความร้อนของน้ำอย่างค่อยเป็นค่อยไปส่งผลให้ตัวพามาถึงหม้อน้ำที่ปลายสายโซ่ระบายความร้อนอย่างมีนัยสำคัญ เอฟเฟกต์นี้จะเพิ่มขึ้นตามจำนวนส่วนหม้อน้ำที่เพิ่มขึ้น ดังนั้นในห้องที่อยู่ใกล้กับหม้อไอน้ำจะร้อนเกินไปและในห้องที่อยู่ห่างไกลจะเย็น เพื่อเพิ่มการถ่ายเทความร้อน จำนวนส่วนในแบตเตอรี่จะเพิ่มขึ้น ติดตั้งเส้นผ่านศูนย์กลางท่อต่างกัน ติดตั้งวาล์วควบคุมเพิ่มเติม และหม้อน้ำแต่ละตัวมีบายพาส
2. สองท่อแบตเตอรี่หม้อน้ำแต่ละก้อนเชื่อมต่อขนานกับท่อสำหรับจ่ายน้ำหล่อเย็นร้อนและ "คืน" โดยตรง นั่นคืออุปกรณ์แต่ละเครื่องมีเอาต์พุตแยกต่างหากสำหรับ "ส่งคืน" ด้วยการปล่อยน้ำเย็นเข้าสู่วงจรทั่วไปพร้อมกัน สารหล่อเย็นจะกลับสู่หม้อไอน้ำเพื่อให้ความร้อน แต่ในขณะเดียวกัน ความร้อนของอุปกรณ์ทำความร้อนก็ค่อยๆ ลดลงเช่นกันเมื่อเคลื่อนออกจากแหล่งความร้อน หม้อน้ำที่ตั้งอยู่ในเครือข่ายแรกจะได้รับน้ำที่ร้อนที่สุดและเป็นคนแรกที่ส่งพาหะไปที่ "การส่งคืน" และหม้อน้ำที่อยู่ท้ายสุดจะได้รับน้ำหล่อเย็นที่มีอุณหภูมิความร้อนต่ำกว่าและสุดท้ายจะให้น้ำแก่ วงจรกลับ. ในทางปฏิบัติในอุปกรณ์แรกการไหลเวียนของน้ำร้อนดีที่สุดและสุดท้ายแย่ที่สุด เป็นที่น่าสังเกตว่าราคาที่เพิ่มขึ้นของระบบดังกล่าวเมื่อเทียบกับระบบท่อเดียว

แผนทั้งสองมีความสมเหตุสมผลสำหรับพื้นที่ขนาดเล็ก แต่ไม่มีประสิทธิภาพสำหรับเครือข่ายแบบขยาย

สองท่อที่ได้รับการปรับปรุงคือระบบทำความร้อนของ Tichelman เมื่อเลือกระบบเฉพาะ ความพร้อมของโอกาสทางการเงินและความสามารถในการจัดหาระบบทำความร้อนด้วยอุปกรณ์ที่มีลักษณะเฉพาะที่ต้องการอย่างเหมาะสมที่สุดถือเป็นปัจจัยชี้ขาด

ขั้นตอนการติดตั้ง

การประกอบระบบทำความร้อนตามรูปแบบนี้ดำเนินการตามปกติ นั่นคือ:

ติดตั้งหม้อไอน้ำแล้ว ความสูงของห้องที่จะติดตั้งไม่ควรน้อยกว่า 2.5 ม. ในขณะเดียวกัน 8 ม. 3 ถือเป็นปริมาณห้องขั้นต่ำที่อนุญาต หม้อไอน้ำมักจะถูกเลือกตามข้อเท็จจริงที่ต้องใช้พลังงาน 1 กิโลวัตต์ ต่อ 10 ม. 2 ของห้อง

ติดตั้งหม้อน้ำแล้ว อุปกรณ์ที่ได้รับความนิยมมากที่สุดคือแบตเตอรี่ไบเมทัลลิก ก่อนแขวนหม้อน้ำควรทำมาร์กอัป อุปกรณ์ทำความร้อนนี้มักจะติดตั้งบนขายึดพิเศษ

ทางหลวงเองก็ยืดออกไป ส่วนใหญ่มักจะใช้ท่อโลหะพลาสติกเพื่อประกอบระบบทำความร้อนรวมถึงระบบที่เกี่ยวข้อง ข้อดีของมันรวมถึงความง่ายในการติดตั้ง ความสามารถในการทนต่ออุณหภูมิและความทนทานที่สูงมาก

มีการติดตั้งปั๊มหมุนเวียน อุปกรณ์นี้มักจะติดตั้งในบริเวณใกล้เคียงของหม้อไอน้ำบนท่อส่งกลับ คุณต้องฝังมันผ่านบายพาสด้วยการแตะสามครั้ง ต้องติดตั้งตัวกรองไว้ด้านหน้าปั๊มหมุนเวียน การเพิ่มนี้จะยืดอายุการใช้งานได้อย่างมาก

ติดตั้งถังขยายและกลุ่มความปลอดภัย อันแรกเชื่อมต่อกับสายส่งกลับผ่านท่อเดียว แน่นอนว่าสำหรับระบบ Tichelman คุณต้องเลือกถังขยายเมมเบรน กลุ่มความปลอดภัยมักจะมาพร้อมกับหม้อไอน้ำ

ไรเซอร์แนวนอนและแนวตั้ง

หากท่อที่เชื่อมต่ออุปกรณ์ทำความร้อนทั้งหมดอยู่ในระนาบแนวนอน นี่คือรูปแบบการทำความร้อนที่มีตัวยกแนวนอน วิธีนี้ประหยัดกว่าเพราะ ต้องใช้ท่อน้อยลงและต้องใช้ค่าใช้จ่ายในการติดตั้งน้อยลง เครื่องทำความร้อนแนวนอน - สายจ่ายน้ำร้อนนั้นพบได้บ่อยในอาคารชั้นเดียวที่มีความยาวเพราะ ด้วยเลย์เอาต์ดังกล่าวจึงเหมาะสมกว่าที่จะเชื่อมต่อหม้อน้ำในซีรีย์ทีละชุด

ระบบทำความร้อนพร้อมท่อแนวนอน

การออกแบบดังกล่าวทำให้สามารถตั้งอุณหภูมิห้องแยกกันได้ ใช้เครื่องวัดความร้อน ข้อเสียของการออกแบบคือการเกิดฟองอากาศในท่อ เพื่อขจัดปัญหานี้ เครน Mayevsky ถูกติดตั้งบนแบตเตอรี่เพื่อปล่อยอากาศส่วนเกินที่เกิดขึ้น

หากรูปแบบการทำความร้อนพร้อมปั๊มเกี่ยวข้องกับการเชื่อมต่อหม้อน้ำที่ตั้งอยู่บนชั้นต่างๆ กับสายทั่วไป นี่คือระบบทำความร้อนแบบยกแนวตั้ง ด้วยรูปแบบการติดตั้งนี้ หม้อน้ำที่ให้ความร้อนแก่อพาร์ตเมนต์หนึ่งห้องจะถูกป้อนจากตัวยกที่แตกต่างกัน ซึ่งทำให้ยากต่อการพิจารณาการใช้ความร้อนในอพาร์ตเมนต์เดียวในวงจรทำความร้อนแนวตั้ง สายจ่ายไฟฟ้าจะอยู่ใต้เพดานของชั้นบนหรือในห้องใต้หลังคา และเครื่องทำความร้อนทั้งหมดเชื่อมต่อแบบอนุกรมกับตัวยกหลัก ซึ่งอยู่ในแนวตั้งและผ่านทุกชั้น แบบแผนประเภทนี้ใช้ในอาคารพักอาศัยหลายชั้น แต่ละชั้นสามารถเชื่อมต่อกับตัวยกแนวตั้งแยกกันได้ ซึ่งจะเป็นประโยชน์อย่างยิ่งหากบ้านถูกนำไปใช้งานอย่างค่อยเป็นค่อยไป ตัวยกแนวตั้งแก้ปัญหาการสะสมของอากาศในท่อ แต่การติดตั้งการออกแบบดังกล่าวมีราคาแพงกว่า

ตัวอย่างระบบทำความร้อนแนวตั้งสำหรับบ้านสองชั้นส่วนตัว

ไรเซอร์สามารถวิ่งผ่านอพาร์ทเมนท์ได้เลย: เจาะพื้นและเพดานในทุกห้องหรืออยู่นอกห้องนั่งเล่น ในตัวเลือกที่สอง มันสูญเสียความร้อนจำนวนมาก ดังนั้นจึง "หุ้ม" ด้วยการเคลือบฉนวนความร้อนหรือวางไว้ในเพลาหุ้มฉนวน ในวงจรที่มีตัวยกแนวตั้ง เป็นไปไม่ได้ที่จะสร้างระบบทำความร้อนใต้พื้น เป็นการยากที่จะรักษาอุณหภูมิของอากาศที่ต้องการในห้องต่างๆ ชั้นบนจะอุ่นกว่าชั้นล่าง และผู้ยกที่อยู่ไกลจากสายส่งจะเย็นกว่าชั้นที่ใกล้กว่า

หากมีการติดตั้งอุปกรณ์ทำความร้อนเข้ากับท่อร่วมจ่ายโดยตรง และแต่ละอุปกรณ์มีท่อจ่ายและท่อส่งกลับ โครงร่างดังกล่าวจะเรียกว่าตัวสะสมหรือลำแสง วิธีนี้มีราคาแพงกว่าตัวเลือกก่อนหน้านี้ แต่ใช้ในการติดตั้งเพราะ ทำให้สามารถลดการใช้ชิ้นส่วนที่มีรูปร่างและทำให้ความเร็วน้ำหล่อเย็นเท่ากันในทุกวงจร

การเดินสายไฟบนและล่างของระบบหมุนเวียนอัตโนมัติ

ตามประเภทของการเดินสาย วงจรความร้อนจะแบ่งออกเป็นโครงสร้างที่การเดินสายอยู่ด้านล่างและด้านบน ด้วยการเดินสายด้านล่าง สายจ่ายจะถูกวางในส่วนล่างของรูปแบบการไหลของน้ำหล่อเย็น เช่นเดียวกับท่อส่งกลับ ทั้งสองเส้นอยู่ด้านล่างฮีตเตอร์ การออกแบบนี้มีความเสถียรทางไฮดรอลิกสูงสะดวกในการนำท่อแนวตั้งของตัวยกออกนอกห้อง ตัวควบคุมวงจรทั้งหมด (วาล์ว, กลไกการล็อค) ที่มีการจัดเรียงนี้อยู่ในห้องเดียวกันตามกฎแล้วนี่คือชั้นใต้ดินหรือพื้นทางเทคนิค

ท่อด้านล่างของระบบทำความร้อน

การเดินสายไฟที่ต่ำกว่าของท่อความร้อนช่วยประหยัดความร้อนเพราะ ไม่ได้วางไว้ในห้องใต้หลังคาหรือช่องว่างระหว่างเพดาน ข้อเสียของการทำความร้อนประเภทนี้คือต้องติดตั้งวาล์วไล่อากาศสำหรับแบตเตอรี่แต่ละก้อน เช่นเดียวกับปลั๊กลมแบบคงที่

ท่อที่มีสารหล่อเย็นจะผ่านส่วนบนของวงจรทำความร้อนด้วยการเดินสายแบบด้านบน ตามกฎแล้วจะอยู่ในห้องใต้หลังคาหรือในช่องว่างระหว่างเพดานกับหลังคา ท่อส่งกลับติดตั้งอยู่ใต้หม้อน้ำทำความร้อน วางถังขยายไว้ที่จุดสูงสุดของวงจร ควบคุมแรงดันภายในโครงสร้างและขจัดความแออัดของอากาศ เครื่องทำความร้อนประเภทนี้ไม่สามารถติดตั้งในบ้านที่ไม่มีหลังคาลาดเอียงได้ ค่าลบของการเดินสายส่วนบนคือแรงดันลบในท่อแนวตั้ง สิ่งนี้รบกวนการไหลของน้ำและลดความเสถียรของไฮดรอลิก ด้วยการเดินสายด้านบนทำให้ไม่สามารถระบายสายยกจากส่วนกลางได้

นอกจากการเดินสายล่างและบนแล้ว ยังมีสายแบบผสม: สายจ่ายน้ำไหลจากด้านบน และท่อส่งกลับจะทำงานที่ด้านล่างของโครงสร้างการทำความร้อน แนวทางนี้สมเหตุสมผลหากอาคารหลายชั้นมีหม้อต้มน้ำอัตโนมัติอยู่ใต้หลังคา

ขั้นตอนการติดตั้ง

งานประกอบด้วยการดำเนินการดังต่อไปนี้:

1. การติดตั้งหม้อไอน้ำ ความสูงของห้องขั้นต่ำที่จำเป็นสำหรับการจัดวางคือ 2.5 ม. ปริมาตรที่อนุญาตของห้องคือ 8 ลูกบาศก์เมตร ม. กำลังที่ต้องการของอุปกรณ์ถูกกำหนดโดยการคำนวณ (ตัวอย่างมีอยู่ในสิ่งพิมพ์อ้างอิงพิเศษ) อุ่นได้ประมาณ 10 ตร.ม. m ต้องการพลังงาน 1 กิโลวัตต์
2. การติดตั้งส่วนหม้อน้ำแนะนำให้ใช้ผลิตภัณฑ์ไบโอเมตริกซ์ในบ้านส่วนตัว หลังจากเลือกจำนวนหม้อน้ำที่ต้องการแล้ว ตำแหน่งของหม้อน้ำจะถูกทำเครื่องหมาย (โดยปกติอยู่ใต้ช่องเปิดหน้าต่าง) และยึดด้วยวงเล็บพิเศษ
3. ดึงท่อของระบบทำความร้อนที่เกี่ยวข้อง การใช้ท่อโลหะและพลาสติกนั้นเหมาะสมที่สุด ซึ่งประสบความสำเร็จในการทนต่อสภาวะอุณหภูมิสูง โดดเด่นด้วยความทนทานและความสะดวกในการติดตั้ง ท่อหลัก (อุปทานและ "คืน") จาก 20 ถึง 26 มม. และ 16 มม. สำหรับเชื่อมต่อหม้อน้ำ
4. การติดตั้งปั๊มหมุนเวียน ติดตั้งบนท่อส่งคืนใกล้กับหม้อไอน้ำ การแตะทำได้ผ่านบายพาส 3 ครั้ง ก่อนปั๊มจำเป็นต้องติดตั้งตัวกรองพิเศษซึ่งจะช่วยเพิ่มอายุการใช้งานของอุปกรณ์ได้อย่างมาก
5. การติดตั้งถังขยายและส่วนประกอบเพื่อความปลอดภัยของอุปกรณ์ สำหรับระบบทำความร้อนที่มีการเคลื่อนที่ของสารหล่อเย็นไหลผ่าน จะเลือกเฉพาะถังขยายเมมเบรนเท่านั้น องค์ประกอบของกลุ่มความปลอดภัยจะมาพร้อมกับหม้อไอน้ำ

สำหรับการติดตามประตูในห้องด้านหลังและห้องเอนกประสงค์ อนุญาตให้ติดตั้งท่อเหนือประตูได้โดยตรง ในที่นี้ต้องติดตั้งช่องระบายอากาศอัตโนมัติเพื่อป้องกันการสะสมของอากาศ ในเขตที่อยู่อาศัยสามารถวางท่อไว้ใต้ประตูในพื้นหรือข้ามสิ่งกีดขวางโดยใช้ท่อที่สาม

โครงการ Tichelman สำหรับบ้านสองชั้นมีเทคโนโลยีบางอย่าง การวางท่อจะดำเนินการโดยผูกมัดทั้งอาคารโดยรวม ไม่ใช่แต่ละชั้นแยกจากกัน ขอแนะนำให้ติดตั้งปั๊มหมุนเวียนหนึ่งตัวในแต่ละชั้น ในขณะที่รักษาความยาวที่เท่ากันของท่อส่งกลับและท่อจ่ายสำหรับหม้อน้ำแต่ละตัวแยกกันตามเงื่อนไขพื้นฐานของระบบทำความร้อนแบบสองท่อที่เกี่ยวข้อง หากคุณติดตั้งปั๊มหนึ่งตัวซึ่งค่อนข้างยอมรับได้ หากไม่สำเร็จ ระบบทำความร้อนจะปิดทั่วทั้งอาคาร

ผู้เชี่ยวชาญหลายคนเห็นว่าควรจัดตู้ยกพื้นสูง 2 ชั้นโดยแยกวางท่อในแต่ละชั้น ซึ่งจะช่วยให้คำนึงถึงความแตกต่างของการสูญเสียความร้อนในแต่ละชั้นด้วยการเลือกขนาดเส้นผ่าศูนย์กลางท่อและจำนวนส่วนที่ต้องการในแบตเตอรี่หม้อน้ำ

วงจรทำความร้อนที่เกี่ยวข้องแยกต่างหากบนพื้นจะทำให้การตั้งค่าระบบง่ายขึ้นอย่างมาก และช่วยให้สมดุลความร้อนของอาคารทั้งหลังได้อย่างเหมาะสมที่สุด แต่เพื่อให้ได้ผลลัพธ์ตามที่ต้องการ จำเป็นต้องใส่เครนทรงตัวในวงจรต่อท้ายของแต่ละชั้นทั้งสอง สามารถวางเครนไว้ข้างหม้อไอน้ำได้โดยตรง

โครงการทำความร้อนของ Tichelman

ในบ้านในชนบทระบบทำความร้อนอัตโนมัติเป็นเรื่องปกติมากที่สุด นี่เป็นเพราะขาดท่อส่งก๊าซหลักแบบรวมศูนย์หรือไม่ผ่านในพื้นที่ชนบทส่วนใหญ่ สำหรับการให้ความร้อนนั้น ใช้หม้อไอน้ำขนาดเล็กซึ่งทำงานกับเชื้อเพลิงแข็ง เชื้อเพลิงเหลว พลังงานไฟฟ้า และก๊าซธรรมชาติที่บรรจุในกระบอกสูบ เครื่องทำน้ำร้อนที่ใช้บ่อยที่สุด โดดเด่นด้วยความเรียบง่ายและความน่าเชื่อถือ ความกะทัดรัด และสุขอนามัย อุปกรณ์หลักสำหรับวิธีนี้ประกอบด้วยองค์ประกอบต่อไปนี้:

• หม้อต้มน้ำร้อน
• แบตเตอรี่หม้อน้ำ;
• ท่อน้ำ;
• การขยายตัวถัง;
• วาล์วปิดและควบคุม

คุณลักษณะการทำความร้อนของ Tichelman

แนวคิดในการเปลี่ยนหลักการทำงานของ "การคืนสินค้า" ได้รับการพิสูจน์ในปี 1901 โดย Albert Tichelman วิศวกรชาวเยอรมัน หลังจากนั้นก็ได้ชื่อมาว่า "Tichelmann loop" ชื่อที่สองคือ "ระบบส่งคืนแบบย้อนกลับ" เนื่องจากการเคลื่อนที่ของสารหล่อเย็นในทั้งสองวงจรการจ่ายและคืนจะดำเนินการไปในทิศทางเดียวกันจึงมักใช้ชื่อที่สาม - "โครงการที่มีการเคลื่อนที่ที่เกี่ยวข้องของตัวพาความร้อน"

สาระสำคัญของแนวคิดคือการมีส่วนท่อตรงและย้อนกลับที่มีความยาวเท่ากันซึ่งเชื่อมต่อแบตเตอรี่หม้อน้ำทั้งหมดกับหม้อไอน้ำและปั๊ม ซึ่งสร้างสภาวะไฮดรอลิกเดียวกันในอุปกรณ์ทำความร้อนทั้งหมด วงจรหมุนเวียนที่มีความยาวเท่ากันสร้างเงื่อนไขให้สารหล่อเย็นร้อนส่งผ่านเส้นทางเดียวกันไปยังหม้อน้ำตัวแรกและตัวสุดท้ายโดยได้รับพลังงานความร้อนเท่ากัน

ไดอะแกรมลูป Tichelman:
