ความสูงจากระดับของพื้นสำเร็จรูปถึงทางออกของทางออกของไรเซอร์ทั่วไป

วิธีคำนวณความสูงของอ่างล้างจานที่เหมาะสมที่สุด

รหัสอาคารกำหนดให้มีการติดตั้งอ่างล้างมือในพื้นที่อยู่อาศัยที่ความสูง 80-85 ซม. แต่จากการศึกษาพบว่านี่ไม่ใช่ทำเลที่สะดวกที่สุด ในกรณีนี้ คนส่วนใหญ่ต้องก้มตัวลงมากเพื่อล้างมือ ดังนั้นจึงควรได้รับคำแนะนำจากพารามิเตอร์สัดส่วนร่างกายของผู้ชายและผู้หญิง

ความสูงในการติดตั้งอ่างล้างหน้าที่เหมาะสมที่สุด (จากพื้นถึงขอบ) สำหรับผู้ชาย ผู้หญิง และเด็ก

ผู้ชาย	94-102 ซม.
ผู้หญิง	81-93 ซม.
วัยรุ่น	65-80 ซม.
เด็ก	40-60 ซม.

หากคนหลาย ๆ คนในวัยและเพศต่างใช้อ่างล้างจาน ให้เลือกความสูงเฉลี่ย - 86-93 ซม. จากพื้น และสำหรับเด็ก ให้ติดตั้งขาตั้งแบบพิเศษหรืออ่างล้างหน้าแบบที่สอง จริงอยู่ การจัดเรียงดังกล่าวเป็นไปได้เฉพาะสำหรับรุ่นที่มีความสามารถในการปรับความสูง - สำหรับอ่างล้างหน้าแบบทิวลิปหรือแบบที่ตัดเป็นตู้ มักใช้พารามิเตอร์ SNiP (80-85 ซม.)

นอกจากนี้ยังมีมาตรฐานทางเทคนิคบางอย่างที่ควบคุมตำแหน่งของอ่างล้างจานที่สัมพันธ์กับของตกแต่งภายในอื่นๆ

องค์ประกอบภายใน	ระยะห่างจากอ่างล้างจาน cm
	25
	30
	25
	30
	20
	60
	60

ระยะห่างจากผนังด้านข้างถึงขอบอ่างล้างหน้าควรมีอย่างน้อย 20 ซม. และเขตปลอดอากรควรอยู่ที่ประมาณ 70 ซม. (หากติดตั้งอ่างล้างจานในช่อง ตัวเลขนี้จะเพิ่มขึ้นเป็น 90 ซม.)

ก่อนติดตั้งอ่างล้างจานในห้องน้ำ จำเป็นต้องวัดห้องอย่างระมัดระวัง พิจารณาตำแหน่งที่เหมาะสมที่สุดของระบบประปาและเฟอร์นิเจอร์ แล้ววาดแผนภาพโดยละเอียดของการตกแต่งภายในเพื่อระบุการวัดทั้งหมด
เมื่อซื้อแบบจำลอง สิ่งสำคัญคือต้องใส่ใจกับความจริงที่ว่าการยึดของแบบจำลองนั้นสอดคล้องกับระบบประปา สิ่งสำคัญอีกประการหนึ่งคือการเลือก faucet ที่ซื้อพร้อมอ่างล้างจานได้ดีที่สุด เนื่องจากอาจมีรูสำหรับ faucet หรือคนหูหนวก

อ่างทิวลิปมาพร้อมกับฐานความยาวมาตรฐาน แต่คุณสามารถเปลี่ยนความสูงของอ่างล้างจานได้ตามใจชอบ (แต่ก็ต่อเมื่อการออกแบบและการกำหนดค่าเรียบง่ายเพียงพอ)
ในการทำเช่นนี้คุณต้องตัดฐานของอ่างล้างจานหรือติดตั้งบนขาตั้งใด ๆ สิ่งสำคัญคือเชื่อถือได้และมั่นคง
เมื่อทำการติดตั้งระบบประปา จำเป็นต้องคำนึงถึงระยะห่างระหว่างท่อระบายน้ำและกาลักน้ำ: หากกาลักน้ำอยู่ต่ำกว่าระดับท่อระบายน้ำ การใช้อ่างล้างหน้าอาจทำให้เกิดปัญหาร้ายแรงได้

หากคุณวางแผนที่จะวางเครื่องซักผ้าไว้ใต้อ่างล้างจาน ความสูงของเครื่องซักผ้าไม่ควรเกิน 70 ซม. เนื่องจากควรมีช่องว่างขนาดใหญ่เพียงพอระหว่างเครื่องซักผ้ากับอ่างล้างหน้า

เมื่อบิดผ้า เครื่องอาจสั่น และหากขอบติดกับขอบอ่างล้างหน้า ผิวเคลือบพลาสติกของเครื่องซักผ้าหรืออ่างล้างจานอาจเสียหายได้

การติดตั้งอ่างล้างจานต้องทำตามระดับ และควรใช้ระดับเลเซอร์ดีที่สุด เพราะจะช่วยให้คุณทำงานได้อย่างถูกต้องมากขึ้น

ตัวเลือกที่ง่ายที่สุดสำหรับการติดตั้งอ่างล้างหน้าสำหรับผู้เริ่มต้นคือรุ่นเหนือศีรษะ เนื่องจากไม่ต้องใช้ทักษะและความรู้พิเศษ

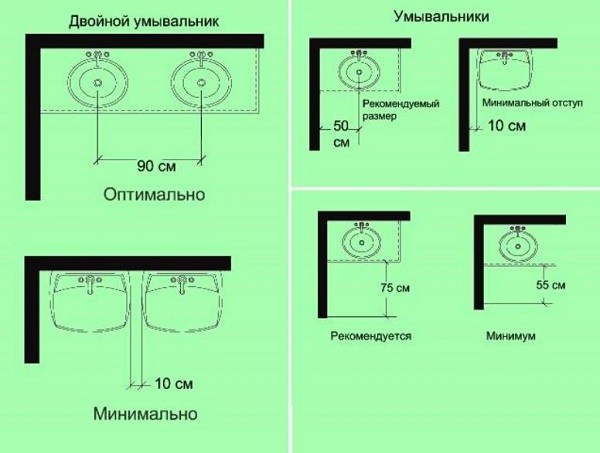

หากขนาดของห้องเอื้ออำนวย คุณสามารถติดตั้งอ่างล้างหน้าสองอ่างไว้ข้างกัน ระยะห่างระหว่างพวกเขาควร 94-109 ซม. และระหว่างก๊อก - 90 ซม.

ทางเลือกที่เหมาะสมและการติดตั้งอ่างล้างจานคือการรับประกันว่าระบบประปาจะให้บริการเจ้าของอย่างซื่อสัตย์เป็นเวลาหลายปี

ขนาดสำหรับติดตั้งอ่างอาบน้ำและฝักบัว

ห้องอาบน้ำฝักบัวและอ่างอาบน้ำเชื่อมต่อกับท่อระบายน้ำโดยใช้ลอนที่ออกแบบมาเป็นพิเศษและท่อหรือทีออฟที่มีขนาดเส้นผ่าศูนย์กลาง 50 มม. (ดูรูปด้านล่าง) ระดับของเอาต์พุตจากผนังของท่อที่มีเส้นผ่านศูนย์กลาง 50 มม. ควรเป็น 60 มม. (จากระดับของกระเบื้องปูพื้นถึงแกนของท่อนี้):

หากระยะทางนี้สูงกว่านี้การอาบน้ำจะต้องจัดแท่น

อย่างไรก็ตาม ลำดับของมาตรการซ่อมแซมทั้งหมดขึ้นอยู่กับประเภทของอ่าง หากอ่างอาบน้ำเป็นแบบธรรมดา ให้ติดตั้งเองก่อน (รายละเอียดเกี่ยวกับการติดตั้งอ่างเหล็กหล่อ อะครีลิคหรือเหล็กกล้า) จากนั้นห้องจะปูกระเบื้อง หากอ่างอาบน้ำใช้อุปกรณ์นวดด้วยพลังน้ำ แสดงว่าทุกอย่างทำตรงกันข้าม: อ่างอาบน้ำได้รับการติดตั้งครั้งสุดท้าย

การทดสอบไฮดรอลิกของท่อ

หลังจากวางท่อน้ำและท่อระบายน้ำแล้ว ตรงตามข้อกำหนดทั้งหมดสำหรับการวางท่อจ่ายน้ำแล้ว จำเป็นต้องทดสอบท่อส่ง หรือตามที่ผู้เชี่ยวชาญเรียกว่าการทดสอบแรงดัน

การจีบควรเกิดขึ้นภายใต้แรงกดดันที่เพิ่มขึ้น 10 บรรยากาศโดยใช้การกดพิเศษ เมื่อต้องการทำเช่นนี้ เต้ารับน้ำทั้งหมด ยกเว้นอันที่ไกลที่สุด จะถูกปิดด้วยปลั๊ก (จากนั้นจะป้องกันท่อระหว่างการตกแต่ง) บอลวาล์วจะถูกขันเข้ากับเต้ารับน้ำที่อยู่ไกล

ระบบเติมน้ำแล้วปิดและเชื่อมต่อกับก๊อกน้ำแบบพิเศษ วาล์วเปิดออกและแรงดัน 10 บรรยากาศถูกฉีดเข้าไปในท่อโดยใช้แรงกด (เครื่องอัดความดันทั้งหมดมีเกจวัดแรงดัน)

หากแรงดันไม่ลดลงภายในเวลาไม่กี่ชั่วโมง ระบบก็อาจปิดสนิทและปิดสนิทได้อย่างปลอดภัย ถ้าไม่เช่นนั้นคุณควรหารอยรั่ว แก้ไขปัญหาและทดสอบอีกครั้ง

บทสรุป

หลังจากวางท่อและทำการทดสอบไฮดรอลิกแล้ว คุณสามารถดำเนินการขั้นสุดท้ายให้เสร็จสิ้น - ปูกระเบื้องห้องน้ำด้วยกระเบื้องเซรามิก การติดตั้งระบบประปาควรดำเนินการในขั้นตอนสุดท้าย

การวางท่อในห้องน้ำอย่างถูกต้องโดยใช้ท่อและเทคโนโลยีที่ทันสมัยจะให้บริการแก่เจ้าของเป็นเวลาหลายทศวรรษ

ท่อระบายน้ำควรมีขนาดเท่าใดในการติดตั้งอุปกรณ์ประปาต่างๆ ขนาดของท่อน้ำทิ้งสำหรับต่อท่อประปา

ในบทความที่แล้ว เราได้ทบทวนกฎที่ต้องปฏิบัติตามเมื่อติดตั้งระบบประปา ทีนี้มาดูว่าต้องสังเกตอะไรบ้าง ขนาดของท่อระบายน้ำทิ้ง
.

ห้องอาบน้ำฝักบัวและอ่างอาบน้ำเชื่อมต่อกับท่อระบายน้ำโดยใช้ลอนที่ออกแบบมาเป็นพิเศษและท่อหรือทีออฟที่มีขนาดเส้นผ่าศูนย์กลาง 50 มม. (ดูรูปด้านล่าง) ระดับของเอาต์พุตจากผนังของท่อที่มีเส้นผ่านศูนย์กลาง 50 มม. ควรเป็น 60 มม. (จากระดับของกระเบื้องปูพื้นถึงแกนของท่อนี้):

หากระยะทางนี้สูงขึ้นคุณจะต้องจัดแท่นสำหรับอาบน้ำ

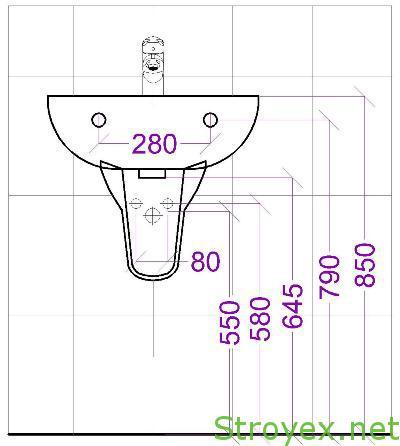

สำหรับอ่างล้างหน้า (อ่างล้างจาน) ความสูงของท่อระบายน้ำจากพื้น (ท่อทางออกจากผนัง) ควรอยู่ที่ 530 ... 550 มม. จากระดับพื้นสะอาดถึงแกนของท่อ:

สำหรับโถสุขภัณฑ์ที่แนบมา - 180 ... 190 มม. (ขึ้นอยู่กับรุ่น):

สำหรับโถสุขภัณฑ์แบบแขวน - 220 ... 240 มม.

สำหรับอ่างล้างจานที่ไม่มีเครื่องบด - 300 ... 450 มม.

สำหรับอ่างล้างจานพร้อมเครื่องบด - 300 ... 400 มม.

สำหรับล้างและล้างจาน - 600 ... 700 มม.

(ระยะทางทั้งหมดกำหนดจากระดับพื้นไม่ย้อมสีถึงแกนท่อ)

ฉันชี้แจง: ค่านิยมข้างต้นเป็นเรื่องธรรมดามาตรฐาน แต่ด้วย บริษัท และรุ่นที่หลากหลายในปัจจุบันจึงต้องได้รับการติดต่อเป็นการส่วนตัวในแต่ละกรณี

หากคุณต้องการติดตั้งอุปกรณ์ประปาแบบใหม่โดยเฉพาะ ก่อนอื่นคุณควรดูแผนที่ทางเทคนิคของการติดตั้งและขนาดการเชื่อมต่อสำหรับอุปกรณ์นี้โดยเฉพาะ ต้องทำเร็วกว่าการจ่ายน้ำและวางรางน้ำ - เพื่อที่คุณจะได้ไม่ต้องทำใหม่ ดังนั้นจึงควรซื้อท่อประปาที่ต้องการล่วงหน้า (หากมีที่สำหรับจัดเก็บ)

อย่างไรก็ตาม ลำดับของมาตรการซ่อมแซมทั้งหมดขึ้นอยู่กับประเภทของอ่าง หากอ่างอาบน้ำเป็นแบบธรรมดาในตอนแรกจะมีการติดตั้งด้วยตัวเองจากนั้นจึงปูกระเบื้อง หากอ่างอาบน้ำเป็นแบบใช้ระบบนวดด้วยพลังน้ำ แสดงว่าทุกอย่างทำตรงกันข้าม: อ่างอาบน้ำได้รับการติดตั้งครั้งสุดท้าย

ต้องใช้ห้องน้ำกี่ห้อง? หากเรากำลังพูดถึงอพาร์ทเมนต์ที่มีเลย์เอาต์ฟรีในตอนแรกจำเป็นต้องประเมินขนาดของสถานที่อย่างเป็นกลางรวมถึงตำแหน่งของผู้ตื่นซึ่งจะติดตั้งอุปกรณ์ประปาทั้งหมด ในมาตรฐาน จะดีกว่าถ้าจัดให้มีห้องน้ำสองห้องแยกกัน - แขกและเจ้านาย (อีกครั้งหากพื้นที่อนุญาต) ในห้องพักจะมีแต่ห้องส้วมและอ่างล้างหน้า

โดยธรรมชาติแล้ว ผู้อยู่อาศัยในบ้านที่มีผังทั่วไปไม่สามารถสร้างห้องน้ำได้หลายห้อง ดังนั้นคุณเพียงแค่ต้องแก้ปัญหา: คุณจำเป็นต้องใส่ใจกับการพัฒนาห้องน้ำจริงๆ หรือจำกัดตัวเองให้อยู่แค่เพียง เปลี่ยนอุปกรณ์ประปาและซ่อมแซมเครื่องสำอาง?

ในบทความต่อไปนี้ มีข้อมูลเพิ่มเติมเกี่ยวกับ การติดตั้งประปาทำเอง
ในแง่ของการออกแบบระบบประปาและท่อน้ำทิ้ง กล่าวคือเกี่ยวกับปลั๊กไฟฟ้าในห้องน้ำ

ข้อผิดพลาดที่เกิดขึ้นระหว่างขั้นตอนการติดตั้งที่อาจทำให้ท่ออุดตันได้

ท่อจากอ่างล้างมือ อ่างล้างมือ และอุปกรณ์ประปาอื่นๆ ต้องติดตั้งที่จุดต่อที่มุมฉาก 90 องศา หากติดตั้งอุปกรณ์สองเครื่องและมีการระบายน้ำเข้าหากัน อาจเกิดการอุดตันในทีของท่อที่ไหลไปยังท่อพัดลมโดยตรง ในกรณีนี้ การทำความสะอาดท่อจากด้านข้างของอ่างล้างจานหรืออ่างล้างหน้าด้วยเกลียวหรือท่ออ่อนในลักษณะอุทกพลศาสตร์นั้นไม่มีประโยชน์ เมื่อพูดถึงอ่างล้างมือ 2 อ่างที่ต่อติดกัน เป็นที่ชัดเจนว่าท่อจะผ่านจากอ่างหนึ่งไปยังอ่างที่สอง ในขณะที่จะไม่สามารถหมุนไปตามทิศทางของท่อระบายน้ำหลักได้

ไม่ทางใดก็ทางหนึ่งการทำความสะอาดท่อระบายน้ำค่อนข้างยาก
ข้อผิดพลาดที่สำคัญอีกประการหนึ่งคือการนำท่อระบายน้ำออกจากอ่างล้างหน้าหรืออ่างล้างหน้าในห้องน้ำสูงเกินไป ส่งผลให้กระบวนการระบายน้ำเสียลงท่อระบายน้ำยากขึ้น

หลายคนตัดสินใจย้ายท่อและอุปกรณ์ประปา ซึ่งรวมถึงอ่างอาบน้ำ อ่างล้างหน้า และอ่างล้างมือ ไปยังที่อื่นซึ่งโครงการไม่ได้จัดเตรียมไว้ให้ หากท่อมีการเปลี่ยนแปลง ปัญหาหลักอาจเป็นได้ว่าเต้ารับของอุปกรณ์จะผูกติดกับทางออกของท่อเข้ากับตัวยกอย่างแน่นหนา ในขณะที่สถานการณ์เปลี่ยนแปลงได้ยากมาก เมื่อเชื่อมต่ออ่างล้างมือและอ่างล้างมือ ทุกอย่างควรจะเรียบร้อยดี เนื่องจากมีระยะขอบอยู่บ้าง โดยคำนึงถึงความจริงที่ว่าอุปกรณ์ติดตั้งระบบประปาถูกแขวนไว้ที่ความสูงประมาณ 90 ซม. แต่ถึงอย่างไรก็ตามเรื่องนี้ ผู้ติดตั้งที่ไม่มีประสบการณ์หลายคนอาจไม่คำนึงถึง บัญชีและพิจารณารายละเอียดดังกล่าว มันง่ายกว่าที่จะทำผิดพลาดกับความสูงในกรณีที่เชื่อมต่ออ่างอาบน้ำและฝักบัวอาบน้ำ บ่อยครั้งที่ท่อระบายน้ำอยู่เหนือพื้นผิว การยกอ่างอาบน้ำหนักด้วยตัวเองเป็นเรื่องยากพอ ดังนั้นวิธีง่ายๆ คือการเดินท่อระบายน้ำเหนือช่องกาลักน้ำ ดังนั้นท่อมักจะถูกวางโดยไม่มีความลาดชันที่จำเป็นซึ่งอาจทำให้เกิดการอุดตันของท่อระบายน้ำ
มักเกิดปัญหาที่ท่อที่ควรยึดกับผนังจากภายนอกไม่สามารถแก้ไขได้อย่างถูกต้อง ผลิตภัณฑ์สามารถยุบได้ เคาน์เตอร์ลาดและกรณีอื่นๆ ที่แทบจะแก้ไขไม่ได้ก็มักจะเกิดขึ้นเช่นกัน แน่นอนว่าสิ่งนี้ไม่ส่งผลต่อการทำงานที่เหมาะสมของระบบท่อระบายน้ำ แต่อย่างใด แต่คุณสมบัติดังกล่าวอาจทำให้เกิดการอุดตันเนื่องจากคุณมักจะต้องทำความสะอาดท่อ

แบบแผนและมาตรฐานสำหรับการจัดวางและติดตั้งอุปกรณ์และเครื่องใช้ประปา

ท่อระบายน้ำและน้ำล้นเคยใช้ในห้องน้ำ แต่จากนั้นก็กระจายไปยังอ่างล้างมือ

ท่อระบายน้ำอ่างล้างจานแบน

ในกรณีที่จำเป็นต้องติดตั้งอ่างล้างจานเหนือเครื่องซักผ้าตามกฎแล้วจะมีรูปทรงแบน ช่วยประหยัดพื้นที่และเป็นตัวเลือกที่เหมาะสมที่สุดในกรณีนี้

อ่างล้างจานที่มีชื่อ "ดอกบัว" ควรมีท่อระบายน้ำแบบพิเศษ ควรรวมอยู่ในแพ็คเกจเนื่องจากแทบจะเป็นไปไม่ได้เลยที่จะหยิบมันขึ้นมาต่างหาก

นอกจากนี้ "บัวเผื่อน" ยังเป็นอ่างที่มีท่อระบายน้ำด้านข้าง คุณลักษณะของมันคือรูสำหรับระบายน้ำอยู่ด้านข้างไม่ใช่ที่ด้านล่าง ซึ่งอาจทำให้เกิดความไม่สะดวก เนื่องจากน้ำอาจไม่ระบายออกจนหมด เพื่อหลีกเลี่ยงการอุดตันในกาลักน้ำ จำเป็นต้องเอาของเหลวออกด้วยตัวเองโดยการชุบด้วยเศษผ้า

หากคุณเต็มใจที่จะรับมือกับข้อเสียเหล่านี้ วิธีนี้จะช่วยให้คุณเพิ่มพื้นที่ในห้องน้ำได้มากขึ้น

ดังนั้นการเลือกท่อระบายน้ำอ่างล้างจานควรได้รับความสนใจเป็นพิเศษเนื่องจากจะช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพ มาตรการสุขอนามัยในบ้านสามารถแบ่งออกเป็นสามประเภท:

มาตรการสุขอนามัยในบ้านสามารถแบ่งออกเป็นสามประเภท:

• งานบำรุงรักษา เช่น ซ่อมก๊อกน้ำที่รั่วหรือล้างสิ่งอุดตันในท่อระบายน้ำฝักบัว
• ทำงานเกี่ยวกับการเปลี่ยนท่อหรืออุปกรณ์ที่ชำรุด
• การติดตั้งระบบประปาและการสื่อสารทางท่อใหม่

การซ่อมแซมท่อประปาในปัจจุบันไม่ได้ควบคุมโดยข้อบังคับหรือมาตรฐานใดๆ อย่างไรก็ตาม มาตรการในการเปลี่ยนท่อหรือติดตั้งอุปกรณ์ประปาใหม่จำเป็นต้องประสานงานกับหน่วยงานที่เกี่ยวข้อง ซึ่งจะต้องปฏิบัติตามกฎสำหรับการติดตั้งอุปกรณ์ประปาตามมาตรฐานที่บังคับใช้อย่างเคร่งครัด

แรงจูงใจของข้าราชการนั้นง่ายและชัดเจน:

• การถ่ายโอนเครือข่ายวิศวกรรมและการติดตั้งระบบประปาในที่ใหม่เรียกว่าการพัฒนาขื้นใหม่ซึ่งอาจนำไปสู่การเปลี่ยนแปลงในการกำหนดค่าและขนาดของห้องซึ่งต้องมีการเปลี่ยนแปลงในหนังสือเดินทางทางเทคนิคของอพาร์ตเมนต์
• การถ่ายโอนระบบประปายังเป็นการพัฒนาขื้นใหม่อีกด้วย

โดยปกติมันง่ายกว่าที่จะทำทุกอย่างตามตัวอักษรของกฎหมายจากนั้นการดำเนินการเอกสารทางเทคนิคสำหรับที่อยู่อาศัยจะไม่ทำให้เกิดปัญหา

• SNiP 2.08.01−89* "อาคารที่พักอาศัย";
• SNiP 2.04.05−91* "การทำความร้อน การระบายอากาศ และการปรับอากาศ";
• SNiP 3.05.01−85 "ระบบสุขาภิบาลภายใน";
• SNiP 2.04.01−85* การประปาภายในและการระบายน้ำทิ้งของอาคาร

ทันสมัย ตลาดประปา มีอ่างอาบน้ำ ฝักบัว อ่างล้างหน้าและอ่างล้างหน้า โถสุขภัณฑ์ โถสุขภัณฑ์ วาล์วและก๊อกน้ำที่หลากหลาย แม้จะมีอุปกรณ์หลากหลายในแง่ของการทำงานและวิธีการในการจัดการงานของพวกเขา แต่วิธีการเชื่อมต่ออุปกรณ์สุขภัณฑ์ในครัวเรือนกับการสื่อสารของอพาร์ตเมนต์แบบไปป์ไลน์นั้นมีความเป็นอันหนึ่งอันเดียวกันอย่างสมบูรณ์และ "ขึ้นอยู่กับ" ข้อกำหนดของ GOST และ SNiP

ขอแนะนำให้ติดตั้งระบบประปาในครัวเรือนหลังจากติดตั้งระบบสาธารณูปโภคก่อนทำการตกแต่งสถานที่ ท่อประปาสำหรับติดตั้งเครื่องใช้ไฟฟ้าต้องลงท้ายด้วยช่องจ่ายน้ำซึ่งเป็นคุณลักษณะบังคับของระบบประปาของบ้าน เต้ารับน้ำได้รับการแก้ไขอย่างแน่นหนาเป็นพิเศษเพื่อป้องกันการจ่ายน้ำจากผลกระทบจากการสั่นสะเทือนที่เกิดขึ้นระหว่างการทำงานของอุปกรณ์ประปาในครัวเรือนที่เชื่อมต่อ

ระยะห่างระหว่างแกนของข้อต่อของปลั๊กสำหรับน้ำร้อนและน้ำเย็นต้อง 15 ซม. อย่างเคร่งครัด

แทนที่จะใช้ซ็อกเก็ต อนุญาตให้ใช้ข้อศอก ทีออฟ ข้อต่อหรือท่อร่วมเพื่อเชื่อมต่อเครื่องผสมหรือก๊อกประเภทอื่นๆ

ข้อกำหนดทั่วไปอีกประการสำหรับการติดตั้งระบบประปาคือการจัดให้มีการเข้าถึงอุปกรณ์ฟรี ซึ่ง SNiP จะระบุขนาดของพื้นที่ว่างใกล้กับอุปกรณ์ติดตั้งแต่ละประเภท (อ่างอาบน้ำ อ่างล้างหน้า เป็นต้น)

ความสูงของตำแหน่งของอุปกรณ์ประปาถูกควบคุมในข้อ 3.11 และข้อ 3.15 ของ SNiP 3.05.01−85 "ระบบสุขาภิบาลภายใน" และติดตั้งอุปกรณ์ท่อสำหรับเครื่องใช้ตามข้อ 10.5 ของ SNiP 2.04.01−85 * " ประปาภายในและท่อน้ำทิ้งของอาคาร

ขนาดสำหรับเชื่อมต่ออุปกรณ์ประปาที่ไม่ได้มาตรฐาน

ฉันชี้แจง: ค่าข้างต้นเป็นเรื่องธรรมดา แต่ด้วยผู้ผลิตและรุ่นที่หลากหลายในปัจจุบันจึงจำเป็นต้องเข้าหากันในแต่ละกรณี

หากคุณตั้งใจจะติดตั้งอุปกรณ์ประปาแบบใหม่โดยเฉพาะ อันดับแรกคุณควรดูแผนที่ทางเทคนิคของการติดตั้งและขนาดการเชื่อมต่อสำหรับอุปกรณ์นี้โดยเฉพาะ ต้องทำก่อนจ่ายน้ำและวางท่อระบายน้ำ - เพื่อที่คุณจะได้ไม่ต้องทำใหม่ ดังนั้นจึงควรซื้อท่อประปาที่ต้องการล่วงหน้า (หากมีที่สำหรับจัดเก็บ)

ท่อระบายน้ำอ่างล้างจาน

ท่อระบายน้ำสำหรับอ่างล้างจานเป็นองค์ประกอบที่จำเป็นสำหรับการติดตั้ง มันทำหน้าที่สำคัญ กล่าวคือ ปกป้องห้องจากกลิ่นของท่อน้ำทิ้งและป้องกันการอุดตันของท่อด้วยอนุภาคของแข็งที่ทะลุผ่านรูในอ่างล้างจาน

ท่อระบายน้ำอ่างล้างจานทำงานอย่างไร

การออกแบบท่อระบายน้ำสำหรับอ่างล้างจานประกอบด้วยส่วนต่าง ๆ ดังต่อไปนี้:

• กาลักน้ำโค้ง
• ท่อน้ำทิ้ง

เมื่อน้ำถูกชะล้าง ของเหลวจะเข้าสู่กาลักน้ำ ไหลไปตามทางโค้ง ยกข้อศอกโค้งขึ้น แล้วตกลงสู่ท่อระบายน้ำทั่วไป ในกรณีนี้น้ำจะยังคงอยู่ในส่วนล่างของเข่าโค้ง สิ่งนี้มีส่วนช่วยในการสร้างตราประทับน้ำซึ่งป้องกันการแทรกซึมของกลิ่นในห้อง นอกจากนี้ วัตถุขนาดเล็กและอนุภาคของแข็งยังคงอยู่ในส่วนข้อศอกของท่อ ซึ่งสามารถเข้าไปในอ่างล้างจานได้ ในการลบส่วนนี้ของท่อจะถูกลบออกและทำความสะอาดเป็นระยะ

เส้นผ่านศูนย์กลางท่อระบายน้ำอ่าง

รูกาลักน้ำมีขนาดดังต่อไปนี้ขึ้นอยู่กับเส้นผ่านศูนย์กลางของท่อระบายน้ำอ่างล้างจาน:

• 32 มม. - ออกแบบมาสำหรับอ่างล้างหน้าที่มีรูเดียวและท่อระบายน้ำขนาดเล็ก นี่เป็นตัวเลือกที่พบบ่อยที่สุด
• 40 มม. - ออกแบบมาสำหรับท่อระบายน้ำขนาดใหญ่

ท่อระบายน้ำล้นสำหรับอ่างล้างจาน

เมื่อเร็ว ๆ นี้อ่างล้างจานที่ติดตั้งระบบน้ำล้นได้กลายเป็นที่นิยมอย่างมาก ข้อดีของการออกแบบดังกล่าวคือ น้ำไม่เกินขอบอ่างล้างจาน มีการติดตั้งรูล้นพิเศษในระดับหนึ่ง

ข้อผิดพลาดที่เกิดขึ้นระหว่างขั้นตอนการติดตั้งที่อาจทำให้ท่ออุดตันได้

ท่อจากอ่างล้างมือ อ่างล้างมือ และอุปกรณ์ประปาอื่นๆ ต้องติดตั้งที่จุดต่อที่มุมฉาก 90 องศา หากติดตั้งอุปกรณ์สองเครื่องและมีการระบายน้ำเข้าหากัน อาจเกิดการอุดตันในทีของท่อที่ไหลไปยังท่อพัดลมโดยตรง ในกรณีนี้ การทำความสะอาดท่อจากด้านข้างของอ่างล้างจานหรืออ่างล้างหน้าด้วยเกลียวหรือท่ออ่อนในลักษณะอุทกพลศาสตร์นั้นไม่มีประโยชน์ เมื่อพูดถึงอ่างล้างมือ 2 อ่างที่ต่อติดกัน เป็นที่ชัดเจนว่าท่อจะผ่านจากอ่างหนึ่งไปยังอ่างที่สอง ในขณะที่จะไม่สามารถหมุนไปตามทิศทางของท่อระบายน้ำหลักได้

ไม่ทางใดก็ทางหนึ่งการทำความสะอาดท่อระบายน้ำค่อนข้างยาก
ข้อผิดพลาดที่สำคัญอีกประการหนึ่งคือการนำท่อระบายน้ำออกจากอ่างล้างหน้าหรืออ่างล้างหน้าในห้องน้ำสูงเกินไป ส่งผลให้กระบวนการระบายน้ำเสียลงท่อระบายน้ำยากขึ้น

หลายคนตัดสินใจย้ายท่อและอุปกรณ์ประปา ซึ่งรวมถึงอ่างอาบน้ำ อ่างล้างหน้า และอ่างล้างมือ ไปยังที่อื่นซึ่งโครงการไม่ได้จัดเตรียมไว้ให้ หากท่อมีการเปลี่ยนแปลง ปัญหาหลักอาจเป็นได้ว่าเต้ารับของอุปกรณ์จะผูกติดกับทางออกของท่อเข้ากับตัวยกอย่างแน่นหนา ในขณะที่สถานการณ์เปลี่ยนแปลงได้ยากมาก เมื่อเชื่อมต่ออ่างล้างมือและอ่างล้างมือ ทุกอย่างควรจะเรียบร้อยดี เนื่องจากมีระยะขอบอยู่บ้าง โดยคำนึงถึงความจริงที่ว่าอุปกรณ์ติดตั้งระบบประปาถูกแขวนไว้ที่ความสูงประมาณ 90 ซม. แต่ถึงอย่างไรก็ตามเรื่องนี้ ผู้ติดตั้งที่ไม่มีประสบการณ์หลายคนอาจไม่คำนึงถึง บัญชีและพิจารณารายละเอียดดังกล่าว มันง่ายกว่าที่จะทำผิดพลาดกับความสูงในกรณีที่เชื่อมต่ออ่างอาบน้ำและฝักบัวอาบน้ำ บ่อยครั้งที่ท่อระบายน้ำอยู่เหนือพื้นผิวการยกอ่างอาบน้ำหนักด้วยตัวเองเป็นเรื่องยากพอ ดังนั้นวิธีง่ายๆ คือการเดินท่อระบายน้ำเหนือช่องกาลักน้ำ ดังนั้นท่อมักจะถูกวางโดยไม่มีความลาดชันที่จำเป็นซึ่งอาจทำให้เกิดการอุดตันของท่อระบายน้ำ
มักเกิดปัญหาที่ท่อที่ควรยึดกับผนังจากภายนอกไม่สามารถแก้ไขได้อย่างถูกต้อง ผลิตภัณฑ์สามารถยุบได้ เคาน์เตอร์ลาดและกรณีอื่นๆ ที่แทบจะแก้ไขไม่ได้ก็มักจะเกิดขึ้นเช่นกัน แน่นอนว่าสิ่งนี้ไม่ส่งผลต่อการทำงานที่เหมาะสมของระบบท่อระบายน้ำ แต่อย่างใด แต่คุณสมบัติดังกล่าวอาจทำให้เกิดการอุดตันเนื่องจากคุณมักจะต้องทำความสะอาดท่อ

มีคำถามมากมายเกิดขึ้นระหว่างการปรับปรุงใหม่ ฉันจะแยกแยะสิ่งที่พบบ่อยที่สุดที่เกิดขึ้นระหว่างการซ่อมแซมห้องน้ำ

ความลาดเอียงของท่อระบายน้ำคืออะไร?
- สำหรับท่อขนาดเส้นผ่านศูนย์กลาง 100 มม. - อย่างน้อย 2 ซม./เมตร - สำหรับท่อที่มีเส้นผ่านศูนย์กลาง 50 มม. - อย่างน้อย 3 ซม./เมตร

ท่อระบายน้ำสูงเท่าไหร่...
– สำหรับโถสุขภัณฑ์แบบติดตั้งด้านข้าง 160-190 มม. (ขึ้นอยู่กับผู้ผลิตและรุ่น) การติดตั้งที่ไซต์งานจะให้คำตอบที่ถูกต้องที่สุด – สำหรับโถสุขภัณฑ์แบบติดผนังจากพื้น 220-240 มม. – สำหรับตู้อาบน้ำฝักบัวที่มี อ่างถาด 60 มม. 100-150 มม. - สำหรับอ่างล้างจาน 300-400 มม. - สำหรับเครื่องซักผ้าและเครื่องล้างจาน 500-650 มม.

ถ้าด้วยเหตุผลทางเทคนิค ท่อระบายน้ำสำหรับห้องน้ำ (ฝักบัว, โถส้วม) สูงขึ้น สามารถทำแท่นใต้อ่าง (ฝักบัว, ห้องส้วม) ได้ตามความสูงที่ต้องการ บางทีสถานการณ์นี้อาจทำให้ใครบางคนไม่พอใจ แต่ในทางกลับกัน แท่นนี้สามารถเล่นเป็นตัวตกแต่งได้

ตัวอย่างแท่นสำหรับห้องอาบน้ำ

น้ำเย็นและน้ำร้อนไหลออกที่ความสูงเท่าไหร่ ...

- สำหรับโถชักโครกขนาด 400-600 มม. (ขึ้นอยู่กับปริมาณน้ำที่จ่ายเข้าถัง - ด้านล่าง ด้านข้าง หรือด้านหลัง) ให้คำตอบที่ถูกต้องที่สุด
- สำหรับตู้อาบน้ำฝักบัวที่มีถาดรองน้ำจากถาดรองน้ำลึก 1200 มม. และหัวฝักบัว - 2100-2250 มม. (จากก้นบัวรดน้ำถึงก้นถาด)
– สำหรับอ่างอาบน้ำ 750-800 มม. จากพื้น
– สำหรับอ่างล้างหน้า 550-650 mm
– สำหรับอ่างล้างจานขนาด 500-600 mm
– สำหรับเครื่องซักผ้าและเครื่องล้างจาน 500-750 mm

ระยะห่างระหว่างจุดจ่ายน้ำ…

– สำหรับฝักบัวและอ่างอาบน้ำ 150 มม. จากแกนกลาง
– สำหรับอ่างล้างหน้าและสำหรับอ่างล้างจาน 100 มม. (ไม่รัดแน่นจนเกินไป เนื่องจากเชื่อมต่อด้วยท่ออ่อน)

อ่างติดตั้งที่ความสูง 600 มม. อ่างล้างหน้า 850-900 มม.
ขนาดเหล่านี้อาจมีการเปลี่ยนแปลงและขึ้นอยู่กับความสูงของสมาชิกในครอบครัว และด้านหลังพวกเขาดึงการปรับขนาดที่เหลือ (เอาต์พุตของช่องจ่ายน้ำ)

และอย่าลืมว่าระดับพื้นในห้องน้ำและห้องน้ำควรต่ำกว่าระดับพื้นในห้องที่อยู่ติดกัน 15-20 มม. หรือห้องควรคั่นด้วยธรณีประตู และอย่าลืมเรื่องกันซึมในห้องน้ำและห้องส้วม

ขอแนะนำให้ซื้อระบบประปาทั้งหมดก่อนที่ระบบประปาจะเริ่ม การสื่อสาร ซึ่งจะทำให้งานของช่างประปาง่ายขึ้นและลดความเสี่ยงที่จะเกิดข้อผิดพลาด

ไดอะแกรมการเชื่อมต่อกาลักน้ำ

โดยไม่คำนึงถึงการออกแบบอ่างล้างมือในอ่างอาบน้ำและวิธีติดตั้ง กาลักน้ำมักใช้:

• เทิร์นเดียว;
• ดับเบิลเทิร์น;
• ขวด.

การใช้กาลักน้ำแบบหมุนสองครั้งเป็นเรื่องปกติสำหรับดอกบัว เมื่อจำเป็นต้องเพิ่มพื้นที่ว่างใต้อ่างล้างจานให้มากที่สุดเท่าที่จะเป็นไปได้เพื่อรองรับเครื่องซักผ้าหรือของใช้ในครัวเรือนอื่นๆ

ได้ชื่อ "single-double-turn" เนื่องจากการมีอยู่ในรูปแบบของท่อโค้งหนึ่งหรือสองเส้น เนื่องจากการโค้งงอภายในเส้นทำให้เกิดซีลไฮดรอลิก

อีกทางเลือกหนึ่ง - "ขวด" เป็นเรื่องธรรมดาที่สุด มันแตกต่างจากอันแรกในกรณีที่ไม่มีการโค้งงอซึ่งทำหน้าที่โดย "ขวด" พิเศษที่มีท่อระบายน้ำเปลี่ยนจากส่วนบนของโครงสร้าง รูปแบบนี้สะดวกกว่าแบบแรกเมื่อทำการบำรุงรักษา - ล้างสายในกรณีที่เกิดการอุดตัน ที่ด้านล่างของ "ขวด" มีฝาปิดทางเทคนิคที่สามารถปิดได้ง่าย

การทำเครื่องหมาย การไล่ และการวาง

หลังจากเลือกประเภทการเดินสายแล้ว คุณสามารถเริ่มทำเครื่องหมายเส้นทางไปป์ไลน์ได้ สำหรับท่อโพลีโพรพิลีนและท่อทองแดง การเชื่อมต่อทั้งหมดจะเกิดขึ้นที่มุมฉาก

และสำหรับท่อพลาสติกที่ทำจากโลหะและโพลีเอทิลีนแบบเชื่อมขวาง แฟลชสามารถวางด้วยมุมโค้งมนได้

สามารถเจาะรูไฟด้วยเครื่องเจาะ ตัดด้วยเครื่องเจาะผนัง หรือเครื่องเจียรด้วยแผ่นเพชรบนหิน นี่เป็นส่วนที่สกปรกที่สุดและมีฝุ่นมากที่สุดของงาน

เมื่อวางท่อควรสังเกตว่าการวางท่อร้อนจากด้านบนและท่อเย็นจากด้านล่างเป็นเรื่องปกติ

ขนาดของประตูควรเป็นแบบที่ท่อจะพอดีกับประตูได้อย่างง่ายดายด้วยฉนวนกันความร้อนโพลีเอทิลีนโฟมซึ่งหลังจากการก่ออิฐจะชดเชยการขยายตัวทางความร้อนของท่อ

ในพื้นที่ใต้ห้องน้ำไม่จำเป็นต้องทิ้งผนังเพื่อวางท่อเลยสถานที่นี้ปิดไปแล้ว สำหรับการยึดท่อด้วยไฟแฟลช คุณสามารถใช้คลิปมาตรฐานได้ แต่ต้องใช้พื้นที่มาก จึงมักใช้เดือยและลวดทองแดง

เพื่อที่จะตั้งค่าเต้ารับน้ำของก๊อกอาบน้ำสำหรับท่อทุกประเภทได้อย่างแม่นยำ มีแผ่นยึดแบบพิเศษซึ่งท่อจ่ายน้ำจะอยู่ที่ระยะ 150 มม. ขอแนะนำให้ใช้

เมื่อวางท่อระบายน้ำในแนวนอนควรสังเกตความลาดชัน 3 ซม. ต่อความยาว 1 เมตร

เมื่อหมุน 90 องศา จะดีกว่าถ้าใช้มุม 45 องศาทั้ง 2 มุม ยกเว้นการเข้าถึงอุปกรณ์ประปา

เมื่อประกอบท่อระบายน้ำอย่าลืมข้อมือซึ่งควรหล่อลื่นด้วยปิโตรเลียมเจลลี่ทางเทคนิค

ไม่ว่าจะเป็นไปตามมาตรฐาน

ผู้สร้าง ช่างตกแต่ง และช่างประปาส่วนใหญ่ทราบดีว่าอ่างล้างหน้าในห้องน้ำมีความสูงมาตรฐานและเหมาะสมที่สุดอยู่ที่ 85 ซม.

บรรทัดฐานเหล่านี้ได้รับการพัฒนาและทดสอบในสมัยโซเวียต แต่ยังคงมีการสังเกต โดยเฉพาะอย่างยิ่งเมื่อจัดห้องน้ำในอาคารบริหารและอาคารพาณิชย์ เมื่อทำการซ่อมอพาร์ทเมนต์ส่วนตัว หากจำเป็น คุณสามารถเบี่ยงเบนจากมาตรฐานการติดตั้งที่ยอมรับโดยทั่วไปหากจำเป็น

โดยสรุป ฉันอยากจะบอกว่าภายในอพาร์ทเมนต์ของคุณ และยิ่งไปกว่านั้น ในบ้านส่วนตัว คุณมีสิทธิ์ติดตั้งอ่างล้างจานในห้องน้ำที่ระดับความสูงใดก็ได้ตามสะดวกในเงื่อนไขเฉพาะ

จะปฏิบัติตามหรือไม่ปฏิบัติตามมาตรฐานการติดตั้งนั้นขึ้นอยู่กับคุณ อย่างไรก็ตาม หลายปีของการปฏิบัติและการวิจัยทางวิทยาศาสตร์ยืนยันว่า ความสูง 85 ซม. เป็นตัวเลือกที่ดีที่สุดเพื่อความสะดวกของสมาชิกในครอบครัวทุกคน ซึ่งได้รับการพิสูจน์มาตลอดหลายปีที่ผ่านมา

ควรติดตั้งอ่างล้างจานที่ความสูงเท่าใด

สุขภัณฑ์ธรรมดาในรูปของอ่างล้างจานที่ไม่มีอุปกรณ์เสริมควรได้รับการแก้ไขที่ความสูงประมาณ 85 ซม. ในระดับหนึ่งจำเป็นต้องวาดเส้นแนวนอนที่สอดคล้องกับระดับขอบเขตสูงสุดของสุขภัณฑ์

หากมีการคาดการณ์ชิ้นฐานหรือหากอ่างล้างหน้าอยู่ในชุดโต๊ะเครื่องแป้ง ไม่จำเป็นต้องกำหนดความสูงในการติดตั้งเนื่องจากขึ้นอยู่กับระดับของฐานรองหรือความสูงของชุดโต๊ะเครื่องแป้ง

คุณสมบัติของการทำเครื่องหมายจุดตรึงบนผนัง

ก่อนติดตั้งรัดคุณต้องทำเครื่องหมายจุดบนผนังตามรูปแบบพิเศษ ในช่องของอ่างล้างจานมีรูสำหรับรัดซึ่งต้องตรงกับเครื่องหมาย อ่างล้างจานถูกนำไปใช้กับผนังโดยจัดแนวขอบบนกับเส้นที่ทำเครื่องหมายไว้บนผนังก่อนหน้านี้ ดังนั้นจะมีการกำหนดตำแหน่งของช่องยึดในอนาคตในผนัง เวิร์กโฟลว์ควรทำร่วมกันได้ดีที่สุด เนื่องจากสะดวกกว่ามาก ในระหว่างกระบวนการทำเครื่องหมาย ผู้ปฏิบัติงานคนหนึ่งจะถืออ่างที่ระดับเครื่องหมาย และคนที่สองจะแก้ไขด้านล่างของสถานที่ซึ่งวางแผนจะยึด

การติดตั้งการติดตั้ง

การติดตั้งรัดควรทำดังนี้:

• รูในผนังต้องทำตามมาร์กอัปที่ชัดเจน
• เดือยถูกผลักเข้าไป
• หมุดพิเศษถูกขันให้แน่น

ในกระบวนการเชื่อมต่ออ่างล้างจานในห้องน้ำและในห้องครัว การใช้เดือยและหมุดพิเศษจะถูกนำมาใช้โดยนัย คุณอาจต้องใช้น็อตและเม็ดมีดพลาสติกที่มาพร้อมกับอุปกรณ์ประปา

เมื่อขันน็อต คุณต้องตรวจสอบความลึกของทางเข้า ความลึกเพียงพอสำหรับแขวนอ่างล้างจานและขันน็อต กล่าวอีกนัยหนึ่งสตั๊ดควรยื่นออกมาจากผนังตามความหนาของอุปกรณ์บวกหนึ่งเซนติเมตรครึ่งสำหรับน็อต

วิดีโอสอนการติดตั้งและการเชื่อมต่ออ่างล้างจานบนแท่น

เมื่อติดตั้งอ่างล้างหน้าและเชื่อมต่อระบบ พิจารณาหลายจุด:

เมื่อวางแผนจะเชื่อมต่ออ่างคู่ ให้เลือกกาลักน้ำพิเศษที่สามารถเข้าถึงสองท่อ ความสูงของท่อระบายน้ำใต้อ่างล้างจานในห้องน้ำไม่ควรเกิน 500-550 mm

เมื่อเชื่อมต่อกับท่อระบายน้ำ สิ่งสำคัญคือต้องปิดรอยต่อทั้งหมดให้แน่น ไม่เช่นนั้นจะมีกลิ่นที่ไม่พึงประสงค์ในห้องน้ำเมื่อเวลาผ่านไป

หากคุณสังเกตเห็นว่าน้ำรั่วขณะตรวจสอบความแน่นของข้อต่อ ให้ถอดผ้าพันแขนออก และหลังจากปล่อยให้องค์ประกอบทั้งหมดแห้งแล้ว ให้หล่อลื่นผ้าพันแขนที่เชื่อมต่อด้วยวัสดุยาแนวและ "ปลูก" ไว้ในตำแหน่งเดิม

การติดตั้งและเชื่อมต่ออ่างล้างจานไม่ใช่เรื่องยาก แต่ค่อนข้างใช้เวลานาน ในบางขั้นตอนของการติดตั้ง คุณไม่สามารถทำได้หากไม่มีผู้ช่วย แต่โดยทั่วไปหากต้องการ เจ้านายบ้านคนใดจะสามารถรับมือกับการติดตั้งอ่างล้างหน้าด้วยตนเองได้อย่างง่ายดาย

ชื่อ	ยุโรป mm	รัสเซีย mm
จม	850 บน VK	850 บน VK
กระจกเงาเหนืออ่างล้างจาน	1200 NK	—
ที่วางสบู่ (อ่างล้างจาน)	950-1000 สำหรับ NK	—
ที่แขวนผ้าเช็ดตัว (อ่างล้างจาน)	800 C	—
ที่ใส่กระดาษชำระ	750-950 VK	—
ที่วางม้วนห้องน้ำสำรอง	300 สำหรับ NK	—
ที่ใส่แปรง	200 โดยขวด VC	—
โถสุขภัณฑ์แบบแขวน	400 โดย VK	—
โถปัสสาวะหญิง	400 โดย VK	—
ห่วงแขวนผ้าเช็ดตัว (โถชำระ)	800 C	—
ที่วางสบู่ (โถชำระ)	700 C	—
อาบน้ำ	600 บน VK	600 บน VK
ฝักบัวสายอ่อน (อ่างอาบน้ำ) / สายยางต้องไม่อยู่ในอ่าง / สายยางยาว 1.25 ม. / 200 มม. จากแกนแนวตั้งของเครื่องผสมอาหาร	500 ตามวงเล็บ NK จากอ่าง VK	—
รางน้ำ (อ่างอาบน้ำ) / พร้อมท่อยาว 1.25 ม. / 200 มม. จากแกนแนวตั้งของเครื่องผสม	700 C จากอ่าง VC	—
ที่วางสบู่ (อ่างอาบน้ำ)	100 บน NK จาก VK baths	—
ก๊อกอาบน้ำ	300 C จากอ่าง VC	800 C จากพื้นผิวของพื้นปู
หัวฝักบัวเหนือศีรษะ (ฝักบัว)		2100-2250 ตาม NK จากพื้นผิวของวัสดุปูพื้น
บัวรดน้ำของฝักบัวแบบใช้มือบนบาร์ (ตู้อาบน้ำฝักบัว)	2095 โดย VC จากแผ่นพาเลท	—
หัวฝักบัวฉีดน้ำด้านข้าง (3 ชิ้น)	600 / 1000 / 1400 C จากแท่นพาเลท	—
หัวฝักบัวด้านข้าง (2 ชิ้น)	700 / 1300 C จากแท่นพาเลท	—
ก๊อกน้ำฝักบัว	1200 C จากแผ่นรองพาเลท	1200
ท่อน้ำทิ้ง (ฝักบัว)	1400 C จากแผ่นรองพาเลท	—
ปากกา	1,000 NK จากแท่นพาเลท	—
ถาดรองอาบน้ำ	—	400 โดย VK

• เว้นแต่จะระบุไว้เป็นอย่างอื่น ค่าทั้งหมดมาจากเครื่องหมาย ทำความสะอาดพื้น
  . ตัวอย่างเช่น ค่า "Sink: 850 mm VK" มีข้อกำหนดในการติดตั้งเพื่อให้ขอบด้านบนของอ่างล้างจาน (VK; ด้านบนของด้านข้าง) อยู่ที่ความสูง 850 มม. จากพื้นผิวของพื้นสำเร็จรูป (ฝาครอบ) .
• NK
  - ค่าถูกระบุโดย ล่าง
  ขอบ.
• VC
  - ค่าถูกระบุโดย สูงสุด
  ขอบ (ที่ด้านบนของด้านข้าง)
• กับ
  - ค่าจะได้รับตามเครื่องหมายของที่สอดคล้องกัน แกน
  เส้น (แนวนอนหรือแนวตั้ง)

กระดาษชำระปรากฏในรัสเซียเมื่อใด

เราคิดว่าคุณจะสนใจที่จะทราบประวัติการผลิตกระดาษชำระในประเทศของเรา ข้อมูลที่เผยแพร่เป็นส่วนหนึ่งของโครงการ TheQuestion มีดังนี้

«
การผลิตกระดาษชำระในสหภาพโซเวียตเริ่มขึ้นในปี 2511 เมื่อมีการติดตั้งเครื่องกระดาษภาษาอังกฤษสองเครื่องที่โรงผลิตเยื่อและกระดาษ Syassk (เขตเลนินกราด) เมื่อวันที่ 3 พฤศจิกายน พ.ศ. 2512 มีการเปิดตัว แต่ผลิตภัณฑ์สุขอนามัยชุดแรกได้รับความสนใจจากผู้บริโภคเป็นศูนย์: พลเมืองโซเวียตไม่ทราบว่ามีไว้เพื่ออะไร หลังจากแคมเปญโฆษณาขนาดใหญ่ (ลูกกลิ้งเกี่ยวกับกระดาษชำระจากโรงงาน Syassky ถูกเล่นก่อนฉายในโรงภาพยนตร์) ความเจริญที่แท้จริงก็เริ่มขึ้น ผลิตภัณฑ์สุขอนามัยส่วนบุคคลที่คุ้นเคยทั่วโลกได้กลายเป็นปัญหาการขาดแคลนในสหภาพโซเวียตในทันทีและจนถึงยุค 80 สามารถรับได้โดยการยืนรอคิวขนาดใหญ่เท่านั้น

ดังนั้นความต้องการที่ใส่กระดาษชำระจึงเกิดขึ้นค่อนข้างเร็ว

ขึ้นอยู่กับความชันของท่อระบายน้ำ:

• สำหรับท่อที่มีเส้นผ่านศูนย์กลาง 100 มม. - อย่างน้อย 2 ซม. ต่อเมตร
• สำหรับท่อที่มีเส้นผ่านศูนย์กลาง 50 มม. - อย่างน้อย 3 ซม. ต่อเมตร

ความสูงของท่อระบายน้ำสำหรับประปาคืออะไร?

สำหรับโถชักโครกแบบติด 160-190 มม. (ขึ้นอยู่กับผู้ผลิตและรุ่น) การติดตั้งให้เข้าที่จะให้คำตอบที่ถูกต้องที่สุด

ในกรณีอื่นๆ:

• สำหรับโถสุขภัณฑ์ติดผนัง 220-240 มม. จากพื้น
• สำหรับตู้อาบน้ำฝักบัวพร้อมถาด 60 มม.
• สำหรับอ่างล้างหน้า 500-550 mm
• สำหรับอ่างอาบน้ำ 100-150 mm
• สำหรับอ่างล้างจาน 300-400 mm
• สำหรับเครื่องซักผ้าและเครื่องล้างจาน 600-700 mm

ถ้าด้วยเหตุผลทางเทคนิค ท่อระบายน้ำสำหรับห้องน้ำ (ฝักบัว, โถส้วม) สูงขึ้น สามารถทำแท่นใต้อ่าง (ฝักบัว, ห้องส้วม) ได้ตามความสูงที่ต้องการ

มาตรฐานการติดตั้ง

จากข้อมูลของ SNiP 3.05.01 ซึ่งพัฒนาขึ้นในสมัยที่ห่างไกลจากปี 1985 ความสูงมาตรฐานของอ่างล้างจานในห้องน้ำอยู่ที่ 85 เซนติเมตร ในขณะที่ระหว่างการติดตั้ง อนุญาตให้มีการเบี่ยงเบนโดยมีค่าความคลาดเคลื่อน 20 มม. ขึ้นหรือลง

ค่านี้เป็นการประนีประนอมระหว่างระดับอ่างล้างหน้า ซึ่งสะดวกสำหรับผู้ชายและผู้หญิง ซึ่งตามเนื้อผ้าจะสั้นกว่าเล็กน้อย นั่นคือเหตุผลที่ผู้ผลิตในรัสเซียและต่างประเทศส่วนใหญ่ผลิตอ่างล้างมือบนฐานและตู้ที่มีอ่างล้างมือในตัวสูง 83-87 เซนติเมตร

ทางเลือกที่ถูกต้องของระยะห่างจากพื้นถึงด้านบนของอ่างล้างจานมีผลกระทบอย่างมากต่อความสะดวกสบายในการใช้อุปกรณ์ประปา:

1. ขึ้นอยู่กับว่าติดตั้งระบบประปาอย่างถูกต้องหรือไม่สะดวกเพียงใดสำหรับผู้ใช้ หากตั้งอ่างไว้ต่ำเกินไป คุณจะต้องก้มตัวขณะล้าง ซึ่งอาจทำให้เกิดอาการปวดกระดูกสันหลังได้ ในทางกลับกัน หากอ่างล้างหน้าสูงเกินไป เด็กจะไม่สามารถใช้งานได้
2. ระยะห่างระหว่างพื้นและอ่างล้างจานส่งผลต่อการเชื่อมต่อกับน้ำประปาและท่อน้ำทิ้ง ตามกฎแล้วมาตรวัดน้ำจะอยู่ใต้อ่างล้างหน้าเช่นกันบางครั้งตัวกรองสำหรับทำความสะอาดและเครื่องใช้อื่น ๆ ซึ่งการติดตั้งนั้นใช้พื้นที่มาก จำเป็นต้องติดตั้งอุปกรณ์เพิ่มเติมเมื่อเลือกระดับอ่างล้างหน้าด้วย
