พื้นฐานการคำนวณตามหลักอากาศพลศาสตร์ของท่ออากาศ การคัดเลือกแฟน

สเตจที่หนึ่ง

ซึ่งรวมถึงการคำนวณตามหลักอากาศพลศาสตร์ของระบบปรับอากาศหรือระบายอากาศแบบกลไก ซึ่งรวมถึงการทำงานแบบเป็นลำดับจำนวนหนึ่ง แผนภาพเปอร์สเปคทีฟ ถูกวาดขึ้น ซึ่งรวมถึงการระบายอากาศ: ทั้งการจ่ายและไอเสีย และเตรียมไว้สำหรับการคำนวณ

ขนาดของพื้นที่หน้าตัดของท่ออากาศนั้นพิจารณาจากประเภทของพวกมัน: กลมหรือสี่เหลี่ยม

การก่อตัวของสคีมา

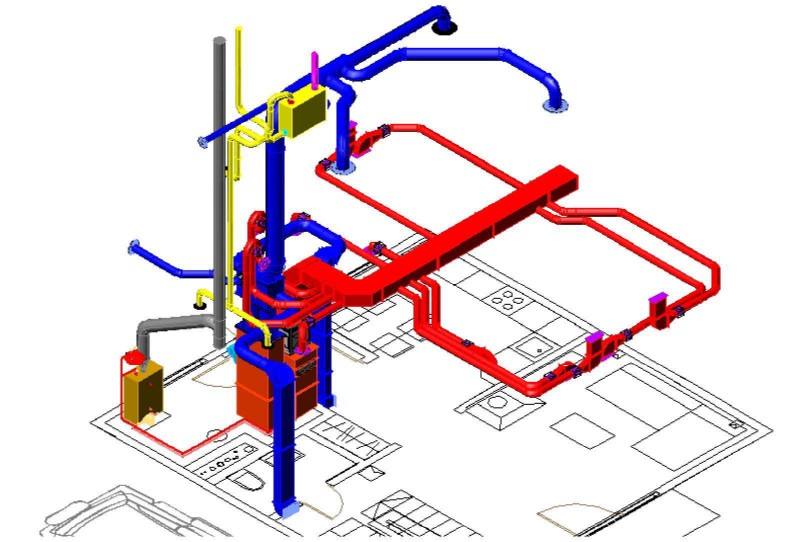

โครงร่างนี้วาดขึ้นใน axonometry ด้วยมาตราส่วน 1:100 ระบุจุดที่มีอุปกรณ์ระบายอากาศและปริมาณการใช้อากาศที่ไหลผ่าน

เมื่อสร้างทางหลวง คุณควรใส่ใจกับระบบที่กำลังออกแบบ: อุปทานหรือไอเสีย

จัดหา

บรรทัดการคำนวณนี้สร้างขึ้นจากตัวจ่ายอากาศระยะไกลที่สุดที่มีอัตราการสิ้นเปลืองสูงสุด โดยจะผ่านองค์ประกอบการจ่ายอากาศ เช่น ท่ออากาศและหน่วยระบายอากาศ จนถึงตำแหน่งที่อากาศถ่ายเท หากระบบต้องให้บริการหลายชั้น ตัวจ่ายอากาศจะอยู่ที่ชั้นสุดท้าย

ไอเสีย

ท่อถูกสร้างขึ้นจากอุปกรณ์ไอเสียที่ห่างไกลที่สุด ซึ่งใช้การไหลของอากาศให้สูงสุด ผ่านท่อหลักไปจนถึงการติดตั้งประทุนและต่อไปยังเพลาที่ปล่อยอากาศ

หากมีการวางแผนการระบายอากาศในหลายระดับและการติดตั้งเครื่องดูดควันตั้งอยู่บนหลังคาหรือห้องใต้หลังคา บรรทัดการคำนวณควรเริ่มต้นด้วยอุปกรณ์จ่ายอากาศที่ชั้นล่างหรือชั้นใต้ดินซึ่งรวมอยู่ในระบบด้วย หากการติดตั้งเครื่องดูดควันอยู่ในห้องใต้ดินจากอุปกรณ์จ่ายอากาศของชั้นสุดท้าย

บรรทัดการคำนวณทั้งหมดแบ่งออกเป็นส่วน ๆ แต่ละส่วนเป็นส่วนหนึ่งของท่อที่มีคุณสมบัติดังต่อไปนี้:

• ท่ออากาศที่มีขนาดเท่ากัน
• จากวัสดุเดียว
• ด้วยการใช้อากาศอย่างต่อเนื่อง

ขั้นตอนต่อไปคือการนับของกลุ่ม เริ่มต้นด้วยอุปกรณ์ระบายอากาศหรือตัวจ่ายอากาศที่อยู่ไกลที่สุด โดยแต่ละตัวจะมีหมายเลขแยกกัน ทิศทางหลัก - ทางหลวงเน้นเป็นเส้นหนา

นอกจากนี้ บนพื้นฐานของรูปแบบ axonometric สำหรับแต่ละส่วน ความยาวจะถูกกำหนด โดยคำนึงถึงขนาดและปริมาณการใช้อากาศ ค่าหลังคือผลรวมของค่าทั้งหมดของการไหลของอากาศที่ไหลผ่านกิ่งไม้ที่อยู่ติดกับทางหลวง ค่าของอินดิเคเตอร์ซึ่งได้มาจากผลบวกตามลำดับ ควรค่อยๆ เพิ่มขึ้น

การหาค่ามิติของส่วนท่ออากาศ

มันถูกสร้างขึ้นบนพื้นฐานของตัวชี้วัดเช่น:

• ปริมาณการใช้อากาศในกลุ่ม;
• ค่าแนะนำเชิงบรรทัดฐานสำหรับความเร็วของการไหลของอากาศคือ: บนทางหลวง - 6m / s ในเหมืองที่มีอากาศเข้า - 5m / s

ค่ามิติเบื้องต้นของท่อคำนวณในส่วนซึ่งลดลงเป็นมาตรฐานที่ใกล้ที่สุด หากเลือกท่อสี่เหลี่ยมค่าจะถูกเลือกตามขนาดของด้านซึ่งเป็นอัตราส่วนระหว่าง ไม่เกิน 1 ถึง 3.

ข้อมูลเบื้องต้นสำหรับการคำนวณ

เมื่อทราบโครงร่างของระบบระบายอากาศ ขนาดของท่ออากาศทั้งหมดจะถูกเลือกและกำหนดอุปกรณ์เพิ่มเติม โครงร่างจะแสดงในการฉายภาพสามมิติที่หน้าผาก นั่นคือ axonometry หากดำเนินการตามมาตรฐานปัจจุบัน ข้อมูลทั้งหมดที่จำเป็นสำหรับการคำนวณจะปรากฏบนภาพวาด (หรือภาพร่าง)

1. ด้วยความช่วยเหลือของแผนผังชั้นคุณสามารถกำหนดความยาวของส่วนแนวนอนของท่ออากาศได้ หากบนไดอะแกรม axonometric มีเครื่องหมายของความสูงที่ช่องสัญญาณผ่านไป ความยาวของส่วนแนวนอนก็จะกลายเป็นที่รู้จักมิเช่นนั้นจะต้องใช้ส่วนต่างๆ ของอาคารที่มีเส้นทางเดินท่ออากาศแบบวาง และในกรณีสุดโต่ง เมื่อมีข้อมูลไม่เพียงพอ ความยาวเหล่านี้จะต้องกำหนดโดยใช้การวัดที่ไซต์การติดตั้ง
2. ไดอะแกรมควรแสดงด้วยความช่วยเหลือของสัญลักษณ์อุปกรณ์เพิ่มเติมทั้งหมดที่ติดตั้งในช่อง สิ่งเหล่านี้อาจเป็นไดอะแฟรม แดมเปอร์แบบใช้มอเตอร์ แดมเปอร์ดับเพลิง และอุปกรณ์สำหรับกระจายหรือระบายอากาศ (ตะแกรง แผง ร่ม ดิฟฟิวเซอร์) แต่ละหน่วยของอุปกรณ์นี้สร้างความต้านทานในเส้นทางการไหลของอากาศซึ่งจะต้องนำมาพิจารณาในการคำนวณ
3. ตามระเบียบในแผนภาพ ควรติดภาพที่มีเงื่อนไขของท่ออากาศ อัตราการไหลของอากาศ และขนาดของช่องระบายอากาศ เหล่านี้เป็นพารามิเตอร์ที่กำหนดสำหรับการคำนวณ
4. องค์ประกอบที่มีรูปร่างและกิ่งทั้งหมดจะต้องสะท้อนให้เห็นในแผนภาพด้วย

หากไม่มีรูปแบบดังกล่าวบนกระดาษหรือในรูปแบบอิเล็กทรอนิกส์ คุณจะต้องวาดอย่างน้อยในเวอร์ชันร่าง คุณไม่สามารถทำได้หากไม่มีในการคำนวณ

2. การคำนวณการสูญเสียความเสียดทาน

ขาดทุน
พลังงานการไหลคำนวณตามสัดส่วน
ที่เรียกว่า
หัว "ไดนามิก" ขนาด
pW2/2,
โดยที่ p คือความหนาแน่น
อากาศที่อุณหภูมิไหล
(กำหนดตามตาราง (1)
และ (2)), a
W
- ความเร็วในส่วนใดส่วนหนึ่งของรูปร่าง
การไหลเวียนของอากาศ

ฤดูใบไม้ร่วง
ความกดอากาศอันเนื่องมาจากการกระทำ
คำนวณแรงเสียดทาน
ตามสูตร Weisbach:

=

ที่ไหนl
— ความยาวของส่วนของวงจรหมุนเวียน m,
d_{เท่ากัน}-เทียบเท่า
ส่วนเส้นผ่านศูนย์กลางหน้าตัด,
เมตร

d_{เท่ากันวี}=

-สัมประสิทธิ์
ความต้านทานแรงเสียดทาน

ค่าสัมประสิทธิ์
ความต้านทาน
แรงเสียดทานถูกกำหนดโดยระบอบการไหลของอากาศ
ในส่วนที่พิจารณาของรูปร่าง
หมุนเวียนหรือมูลค่า
เกณฑ์ของเรย์โนลด์ส:

อีกครั้ง=d_{เท่ากัน}

ที่ไหน
วีd_{เท่ากัน}
- ความเร็วและเส้นผ่านศูนย์กลางเทียบเท่า
ช่อง
และ
ค่าสัมประสิทธิ์ความหนืดจลนศาสตร์
อากาศ (กำหนดตามตาราง
/1/และ/2/,
ม
/กับ.

ความหมาย

สำหรับค่าอีกครั้งวี
ช่วงเวลา 105
-108
(ที่พัฒนา
ปั่นป่วน
ค่า) ถูกกำหนดโดยสูตร
นิคุรัดเซ:

=3,2
.
10-3—
0,231 .อีกครั้ง-0,231

มากกว่า
รายละเอียดการเลือก
สามารถรับได้จาก /4/ และ /5/ B
/5/
ไดอะแกรมสำหรับการค้นหา
ค่า
,
อำนวยความสะดวก
การคำนวณ
ค่าที่คำนวณได้
แสดงเป็นปาสกาล (Pa)

วี
ตารางที่ 3 สรุปค่าของการเริ่มต้น
ข้อมูลแต่ละช่อง
ความเร็ว,
ความยาว, ส่วนตัดขวาง,
เส้นผ่านศูนย์กลางเทียบเท่า
ขนาด
เกณฑ์ Reynolds สัมประสิทธิ์
ความต้านทาน,
พลวัต
ส่วนหัวและมูลค่าของการสูญเสียที่คำนวณได้บน
แรงเสียดทาน

						ตารางที่ 3
หมายเลขช่อง (fig5)	ว นางสาว	เอฟ m2	dเท่ากัน เอ็ม	ล, ม	W2/2 ชม	อีกครั้ง		, ปะ
1	15	0.8	0,77	1,0	76,5	3,5 . 105	0,015	1,5
2	25	0,87	0,88	1,75	212,5	6,7 . 105	0,013	5,5
3	21,7	1,0	0,60	3,0	160,1	3,9 . 105	0,014	11,2
4	28,9	0,75	0,60	1,75	283,9	5,3 . 105	0,0135	11,2

การคำนวณ
ความต้านทานแรงเสียดทานในช่องเตาหลอม

5.3.
การสูญเสีย "ท้องถิ่น"
- คำนี้หมายถึงการสูญเสีย
พลังงานในสิ่งเหล่านั้น
สถานที่ที่อากาศไหลอย่างกะทันหัน
ขยายหรือแคบ, ผ่าน
เลี้ยว ฯลฯ
วี
มีสถานที่เพียงพอสำหรับเตาเผาที่ออกแบบไว้
หลาย - เครื่องทำความร้อน, เปลี่ยน
ช่อง ขยายหรือแคบช่อง
และอื่น ๆ.
เหล่านี้
ขาดทุนก็คิดแบบเดียวกับหุ้น
หัวแบบไดนามิก พี=W2/2,
คูณ
มันอยู่บนสิ่งที่เรียกว่า "สัมประสิทธิ์
การต่อต้านในท้องถิ่น"
:

ซำ
29.4ปะ

_{ท้องถิ่น}
=/2

ค่าสัมประสิทธิ์
มีการกำหนดความต้านทานในท้องถิ่น
แต่ตาราง/1/และ/5/ขึ้นอยู่กับประเภท
ความต้านทานในท้องถิ่นและโดยรวม
ลักษณะเฉพาะ. ตัวอย่างเช่น ใน
เตาเผาประเภทความต้านทานในท้องถิ่น
เกิดการหดตัวอย่างกะทันหัน
ในช่อง 1-2 (ดูรูปที่ 7) อัตราส่วนส่วน
(แคบไปกว้าง). By
ใบสมัคร /1 / find
=0,25

= 160Pa,

อย่างแน่นอน
ท้องถิ่นอื่นๆ
ความสูญเสีย จำเป็น
โปรดทราบว่าในบางกรณีท้องถิ่น
ขาดทุนถึงกำหนด
การกระทำของการต่อต้านสองประเภทพร้อมกัน
ตัวอย่างเช่น has
วางช่องหมุนและในเวลาเดียวกัน
การเปลี่ยนแปลงในส่วนตัดขวาง (ทำให้แคบลง
หรือขยาย) ควรจะดำเนินการ
การคำนวณการสูญเสียสำหรับ
ทั้งสองกรณีและเพิ่มผลลัพธ์
ผลการคำนวณการสูญเสียในพื้นที่
สรุปไว้ในตารางที่ 4

№	ประเภท ท้องถิ่น ความต้านทาน	ว นางสาว		ปะ	บันทึก.
	กะทันหัน การหดตัว	43,4	0,125	160	ไม่ ตามตาราง
1-1	เปลี่ยน ที่ 90 °	25	1,5	318	~
2-3	กลม เปลี่ยน	25	โอ้1	21,3	~
3	รูรับแสงใน ไหล (เครื่องทำความร้อน)	35,8	3,6	601	~
3-4	กลม เปลี่ยน	21,7	0,28	44,8	~
4-1	เปลี่ยน ที่ 90 ด้วยนามสกุล	28,9	0,85	241	~
4-1	กะทันหัน การหดตัว	28,9	0,09	25,5	~

ซำ

=1411.6 ต่อปี

ทั้งหมด
การสูญเสีย:

=30 + 1410 =1440 ต่อปี

แฟน

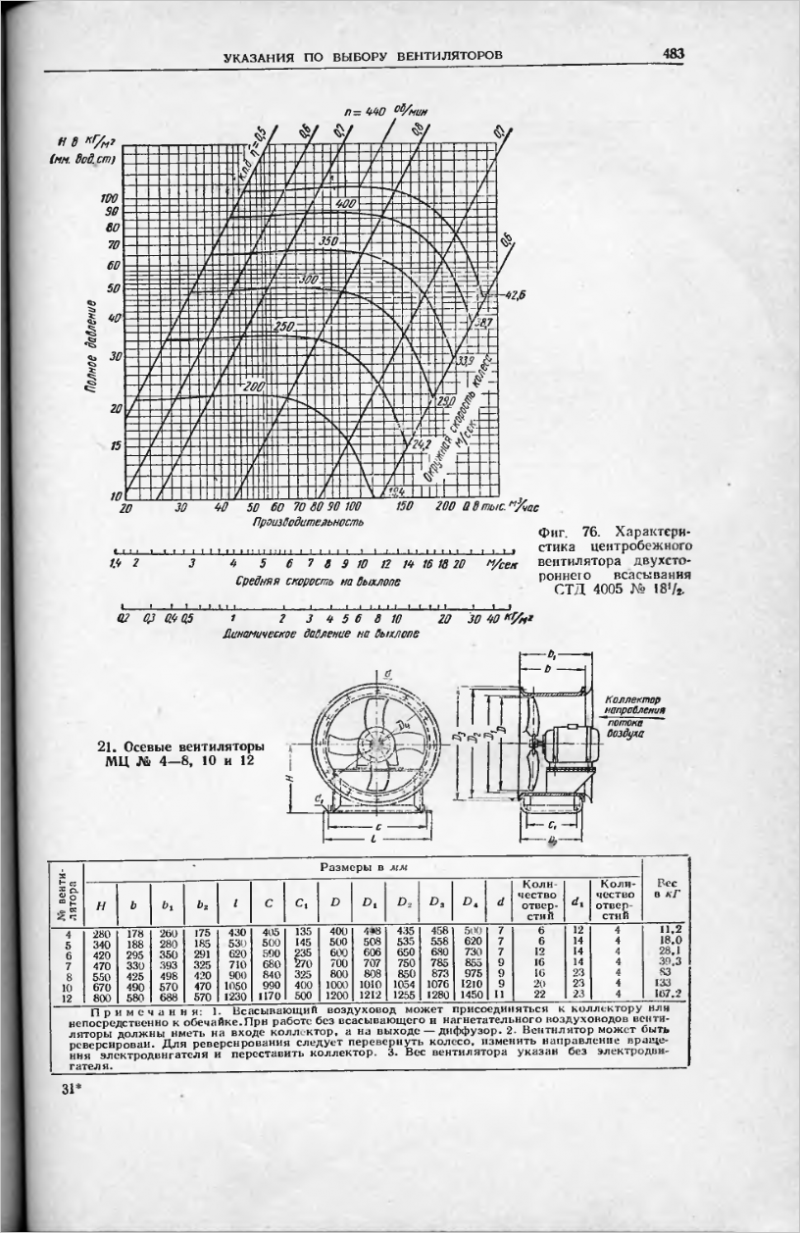

เลือกตามคุณสมบัติ
แรงเหวี่ยง

แฟน
น่าจะเป็นประเภท VRS หมายเลข 10
(ทำงาน

ล้อ
เส้นผ่านศูนย์กลาง 1000
mm).

สำหรับ
ประสิทธิภาพ 21,5
ม3/กับ
และแรงดันที่ต้องการ H>1440

ปะ..
เราได้รับ: น=550
รอบต่อนาที;

,5;
นู๋_ปาก
25
กิโลวัตต์

หน่วยไดรฟ์
พัดลมจากมอเตอร์แบบอะซิงโครนัส,
พลัง 30
กิโลวัตต์
พิมพ์
JSC
ที่ 720
rpm,
ผ่านสายพานร่องวี

ขั้นตอนที่สอง

ที่นี่คำนวณตัวบ่งชี้การลากตามหลักอากาศพลศาสตร์ หลังจากเลือกส่วนมาตรฐานของท่ออากาศแล้ว ค่าของความเร็วการไหลของอากาศในระบบจะถูกระบุ

การคำนวณการสูญเสียแรงดันแรงเสียดทาน

ขั้นตอนต่อไปคือการกำหนดการสูญเสียแรงดันแรงเสียดทานจำเพาะตามข้อมูลแบบตารางหรือโนโมแกรม ในบางกรณี เครื่องคิดเลขอาจมีประโยชน์ในการพิจารณาตัวบ่งชี้ตามสูตรที่ให้คุณคำนวณโดยมีข้อผิดพลาด 0.5 เปอร์เซ็นต์ ในการคำนวณมูลค่ารวมของตัวบ่งชี้ที่แสดงลักษณะการสูญเสียแรงดันในส่วนทั้งหมด จำเป็นต้องคูณตัวบ่งชี้เฉพาะด้วยความยาว ในขั้นตอนนี้ควรพิจารณาปัจจัยการแก้ไขความหยาบด้วย ขึ้นอยู่กับขนาดของความหยาบสัมบูรณ์ของวัสดุท่อบางประเภท เช่นเดียวกับความเร็ว

การคำนวณดัชนีความดันแบบไดนามิกบนเซกเมนต์

ในที่นี้ ตัวบ่งชี้ที่กำหนดลักษณะของความดันแบบไดนามิกในแต่ละส่วนจะพิจารณาจากค่าต่างๆ ดังนี้

• อัตราการไหลของอากาศในระบบ
• ความหนาแน่นของมวลอากาศภายใต้สภาวะมาตรฐาน คือ 1.2 กก./ลบ.ม.

การหาค่าความต้านทานในพื้นที่ในส่วนต่างๆ

สามารถคำนวณได้จากค่าสัมประสิทธิ์ความต้านทานในท้องถิ่น ค่าที่ได้รับจะสรุปในรูปแบบตารางซึ่งรวมถึงข้อมูลจากทุกส่วนและไม่เพียงส่วนตรงเท่านั้น แต่ยังรวมถึงส่วนที่มีรูปร่างหลายส่วนด้วย ชื่อของแต่ละองค์ประกอบถูกป้อนในตารางค่าที่เกี่ยวข้องและคุณสมบัติจะถูกระบุที่นั่นด้วยซึ่งจะกำหนดสัมประสิทธิ์ความต้านทานในท้องถิ่น ตัวบ่งชี้เหล่านี้สามารถพบได้ในเอกสารอ้างอิงที่เกี่ยวข้องสำหรับการเลือกอุปกรณ์สำหรับการติดตั้งระบบระบายอากาศ

เมื่อมีองค์ประกอบจำนวนมากในระบบหรือในกรณีที่ไม่มีค่าสัมประสิทธิ์บางค่า มีการใช้โปรแกรมที่ช่วยให้คุณดำเนินการที่ยุ่งยากได้อย่างรวดเร็วและเพิ่มประสิทธิภาพการคำนวณโดยรวม ค่าความต้านทานรวมถูกกำหนดเป็นผลรวมของสัมประสิทธิ์ขององค์ประกอบส่วนทั้งหมด

การคำนวณการสูญเสียแรงดันของความต้านทานในพื้นที่

เมื่อคำนวณมูลค่ารวมสุดท้ายของตัวบ่งชี้แล้ว พวกเขาจึงดำเนินการคำนวณการสูญเสียแรงดันในพื้นที่ที่วิเคราะห์ หลังจากคำนวณทุกส่วนของสายหลักแล้ว ตัวเลขที่ได้รับจะถูกสรุปและกำหนดค่าความต้านทานรวมของระบบระบายอากาศ

การคำนวณท่ออากาศสำหรับระบบจ่ายและไอเสียของการระบายอากาศทางกลและการระบายอากาศตามธรรมชาติ

แอโรไดนามิก
การคำนวณของท่ออากาศมักจะลดลง
เพื่อกำหนดขนาดของแนวขวาง
ส่วน,
เช่นเดียวกับการสูญเสียแรงกดดันต่อบุคคล
แปลง
และในระบบโดยรวม กำหนดได้
ค่าใช้จ่าย
อากาศสำหรับขนาดที่กำหนดของท่ออากาศ
และค่าความต่างที่ทราบในระบบ

ที่
การคำนวณอากาศพลศาสตร์ของท่ออากาศ
ระบบระบายอากาศมักจะถูกละเลย
การบีบอัด
อากาศที่เคลื่อนไหวและเพลิดเพลิน
ค่าแรงดันเกิน สมมติว่า
สำหรับเงื่อนไข
ความกดอากาศเป็นศูนย์

ที่
การเคลื่อนที่ของอากาศผ่านท่อใด ๆ
ตามขวาง
ส่วนการไหลข้ามมีสามประเภท
ความดัน:
คงที่,
พลวัต
และ เสร็จสิ้น.

คงที่
ความดัน
เป็นตัวกำหนดศักยภาพ
พลังงาน 1 m3
ออกอากาศในส่วนที่พิจารณา (p_{เซนต์}
เท่ากับแรงกดที่ผนังท่อ)

พลวัต
ความดัน
คือพลังงานจลน์ของการไหล
เกี่ยวข้องกับ 1 m3
อากาศ ตั้งใจ
ตามสูตร:

(1)

ที่ไหน
- ความหนาแน่น
อากาศ กก./ลบ.ม.;
- ความเร็ว
การเคลื่อนที่ของอากาศในส่วน m/s

สมบูรณ์
ความดัน
เท่ากับผลรวมของสถิตและไดนามิก
ความดัน.

(2)

ตามเนื้อผ้า
ในการคำนวณเครือข่ายท่อจะใช้
คำว่า "ขาดทุน"
ความดัน"
("ขาดทุน
พลังงานไหล”)

ขาดทุน
ความดัน (เต็ม) ในระบบระบายอากาศ
ประกอบด้วยการสูญเสียความเสียดทานและ
การสูญเสียในท้องถิ่น
ความต้านทาน (ดู: ความร้อนและ
การระบายอากาศ ตอนที่ 2.1 “การระบายอากาศ”
เอ็ด ว.น. Bogoslovsky, M. , 1976)

ขาดทุน
ความดันแรงเสียดทานถูกกำหนดโดย
สูตร
ดาร์ซี:

(3)

ที่ไหน
- ค่าสัมประสิทธิ์
ความต้านทานแรงเสียดทานซึ่ง
คำนวณโดยสูตรสากล
นรก. อัลชูลยา:

(4)

ที่ไหน
– เกณฑ์ Reynolds; K - ส่วนสูง
ประมาณการความหยาบ (สัมบูรณ์
ความหยาบ)
การคำนวณการสูญเสียแรงดันทางวิศวกรรม
แรงเสียดทาน
,
ต่อปี (กก./ตร.ม.),
ในท่ออากาศที่มีความยาว /, m ถูกกำหนด
โดยการแสดงออก

(5)

ที่ไหน
– ขาดทุน
ความดันต่อความยาวท่อ 1 มม.
Pa/m [กก./(m2 .)
* ม.)].

สำหรับ
คำจำกัดความ Rดึงขึ้นมา

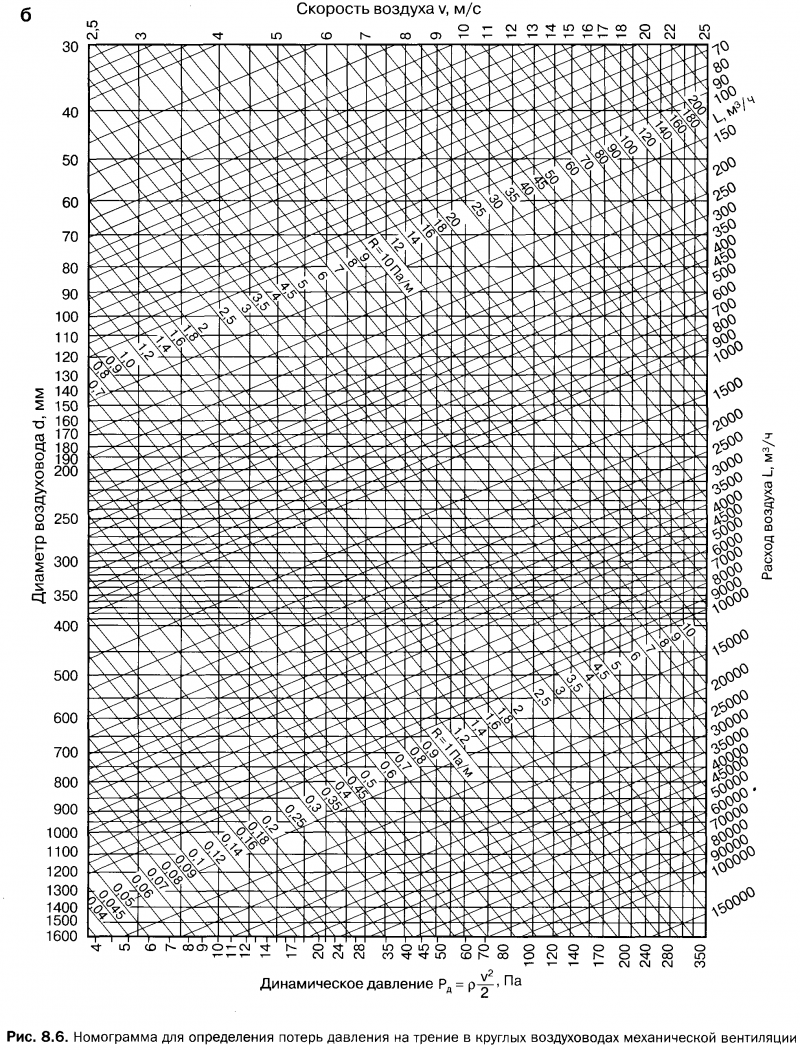

ตารางและโนโมแกรม Nomograms (รูปที่.
1 และ 2) สร้างขึ้นสำหรับเงื่อนไข: รูปร่างของส่วน
เส้นผ่าศูนย์กลางท่อกลม,
ความกดอากาศ 98 kPa (1 atm), อุณหภูมิ
20°C ความหยาบ = 0.1 มม.

สำหรับ
การคำนวณท่อและช่องอากาศ
ใช้ส่วนสี่เหลี่ยม
ตารางและโนโมแกรม
สำหรับท่อกลมแนะนำที่
นี้
เส้นผ่านศูนย์กลางเทียบเท่าของสี่เหลี่ยม
ท่อซึ่งการสูญเสียความดัน
สำหรับแรงเสียดทานใน
กลม
และสี่เหลี่ยม
~
ท่ออากาศมีค่าเท่ากัน

วี
รับแบบฝึกออกแบบ
การแพร่กระจาย
เส้นผ่านศูนย์กลางเทียบเท่าสามประเภท:

■ โดยความเร็ว

ที่
ความเท่าเทียมกันของความเร็ว

■ โดย
การบริโภค

ที่
ส่วนของต้นทุน

■ โดย
พื้นที่หน้าตัด

ถ้าเท่ากัน
พื้นที่หน้าตัด

ที่
การคำนวณท่ออากาศที่มีความหยาบ
ผนัง,
แตกต่างจากที่กำหนดไว้ใน
ตารางหรือโนโมแกรม (K = OD mm)
ทำการแก้ไขเพื่อ
มูลค่าตารางของการสูญเสียจำเพาะ
กดดัน
แรงเสียดทาน:

(6)

ที่ไหน
- ตาราง
ค่าการสูญเสียแรงดันจำเพาะ
สำหรับแรงเสียดทาน
- ค่าสัมประสิทธิ์
โดยคำนึงถึงความหยาบของผนัง (ตารางที่ 8.6)

ขาดทุน
แรงกดดันในการต่อต้านในท้องถิ่น วี
สถานที่หมุนของท่อเมื่อแบ่ง
และการควบรวมกิจการ
ไหลเข้าที เมื่อเปลี่ยน
ขนาด
ท่ออากาศ (ขยาย - ในดิฟฟิวเซอร์
การหดตัว - ในความสับสน) ที่ทางเข้า
ท่ออากาศหรือ
คลองและทางออกตลอดจนสถานที่ต่างๆ
การติดตั้ง
อุปกรณ์ควบคุม (คันเร่ง,
ประตูไดอะแฟรม) มีหยด
ความดันการไหล
อากาศเคลื่อนที่ ที่ระบุไว้
สถานที่ที่เกิดขึ้น
การปรับโครงสร้างสนามความเร็วลมใน
ท่ออากาศและการก่อตัวของโซนกระแสน้ำวน
ที่ผนังซึ่งมาพร้อมกับ
การสูญเสียพลังงานไหล การจัดตำแหน่ง
การไหลเกิดขึ้นในระยะหนึ่ง
หลังจากผ่านไป
สถานที่เหล่านี้ ตามเงื่อนไข เพื่อความสะดวก
การคำนวณตามหลักอากาศพลศาสตร์การสูญเสีย
ความกดดันในท้องถิ่น
แนวต้านถือว่าเข้มข้น

ขาดทุน
แรงกดดันในการต่อต้านในท้องถิ่น
มุ่งมั่น
ตามสูตร

(7)

ที่ไหน
–
ค่าสัมประสิทธิ์ความต้านทานท้องถิ่น
(โดยปกติ,
ในบางกรณีมี
ค่าลบเมื่อคำนวณ
ควร
คำนึงถึงเครื่องหมาย)

อัตราส่วนหมายถึง
สู่ความเร็วสูงสุด
ในส่วนแคบของส่วนหรือความเร็ว
ในส่วน
ส่วนที่มีอัตราการไหลที่ต่ำกว่า (ในที)
ในตาราง
ค่าสัมประสิทธิ์ความต้านทานท้องถิ่น
ระบุความเร็วที่อ้างถึง

ขาดทุน
แรงกดดันในแนวต้านในท้องถิ่น
พล็อต, z,
คำนวณโดยสูตร

(8)

ที่ไหน

- ผลรวม
ค่าสัมประสิทธิ์ความต้านทานท้องถิ่น
ตำแหน่งบน.

เป็นเรื่องธรรมดา
การสูญเสียแรงดันในส่วนท่อ
ระยะเวลา,
m ต่อหน้าแนวต้านในท้องถิ่น:

(9)

ที่ไหน
– ขาดทุน
ความดันต่อความยาวท่อ 1 เมตร

– ขาดทุน
แรงกดดันในแนวต้านในท้องถิ่น
งาน.
