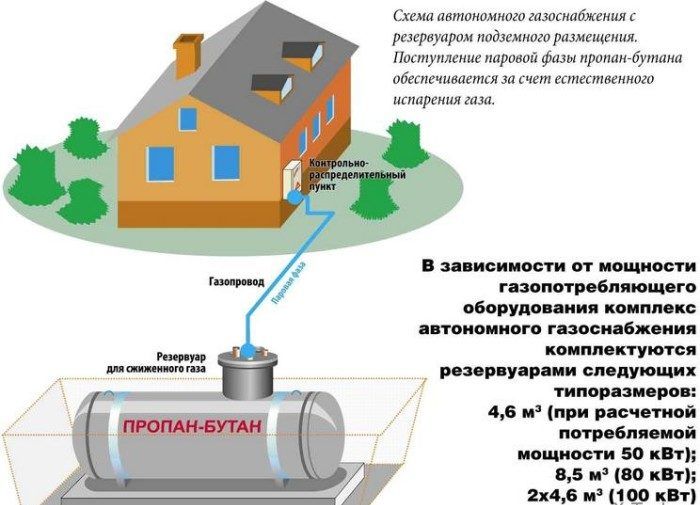

การแปรสภาพเป็นแก๊สอัตโนมัติของบ้านส่วนตัว การจัดระบบจ่ายก๊าซพร้อมถังและถังแก๊ส

ข้อดีของการใช้ท่อโพลีเอทิลีน

สามารถจ่ายแก๊สในระบบผ่านสายเหล็กหรือโพลิเอทิลีน ท่อเหล็กใช้สำหรับท่อส่งก๊าซทุกประเภท ท่อโพลีเอทิลีนใช้สำหรับวางใต้ดินเท่านั้น ท่อโพลีเอทิลีนเป็นที่ต้องการอย่างมากสำหรับการแปรสภาพเป็นแก๊สในตลาดการก่อสร้าง เนื่องจากมีงบประมาณที่ต่ำกว่าสำหรับค่าใช้จ่ายที่จำเป็นสำหรับการก่อสร้าง บำรุงรักษา และซ่อมแซมท่อส่งก๊าซ

ท่อโพลีเอทิลีนมีข้อดีเหนือวัสดุอื่นๆ หลายประการ กล่าวคือ:

ประเภทของท่อโพลีเอทิลีน

• ไม่ได้รับผลกระทบจากสภาพแวดล้อมที่รุนแรง อุณหภูมิสุดขั้ว การกัดกร่อน
• ให้ความสะดวกในการติดตั้ง (ถ้าจำเป็น ข้อต่อท่อ การตัด)
• ไม่จำเป็นต้องสร้างการป้องกันเพิ่มเติมต่อการเกิดปฏิกิริยาเคมีกับสารใดๆ
• โพลีเมอร์ไม่ใช่ตัวนำกระแสไฟฟ้า ดังนั้นจึงป้องกัน "กระแสไหล" ในพื้นดินซึ่งอาจทำให้เกิดอุบัติเหตุได้
• ผนังด้านในของท่อโพลีเอทิลีนนั้นราบเรียบอย่างยิ่ง ซึ่งจะช่วยเพิ่มปริมาณงานของท่อส่งก๊าซ ป้องกันการอุดตัน
• พวกเขามีราคาไม่แพงเมื่อเทียบกับแอนะล็อก
• น้ำหนักของท่อโพลีเมอร์นั้นน้อยกว่ามาก ซึ่งทำให้กระบวนการขนส่ง การจัดเก็บ และการติดตั้งง่ายขึ้น
• มีอายุการใช้งานยาวนานถึง 50 ปี

วางท่อส่งก๊าซใต้ดิน

การติดตั้งประเภทนี้รวมถึงการวางท่อส่งก๊าซใต้ดิน ตามกฎแล้วการติดตั้งดังกล่าวต้องใช้สนามเพลาะที่เตรียมไว้ล่วงหน้า ในกรณีนี้ควรคำนึงถึงความลึกของช่องขุดและสายไฟของการสื่อสารตามโครงการควรมีอย่างน้อย 0.8 ม. เมื่อเลือกสถานที่จำเป็นต้องคำนึงถึงระยะทางไปยังอาคาร โครงสร้างและการสื่อสารอื่น ๆ (ท่อน้ำทิ้ง เครือข่ายความร้อน) ไม่ควรวางท่อส่งก๊าซใต้ดินใกล้ต้นไม้ เนื่องจากระบบรากของพวกมันทำให้การซ่อมแซมและใช้งานทำได้ยาก เมื่อวางท่อและประกอบอุปกรณ์แก๊สในลักษณะนี้ ควรพิจารณาประเด็นต่อไปนี้:

โครงการวางท่อส่งก๊าซใต้ดิน

• ช่องว่างระหว่างท่อส่งก๊าซและระบบสาธารณูปโภคใต้ดินอื่น ๆ ต้องมีอย่างน้อย 0.2 เมตร
• ที่สี่แยกกับตัวสะสมการสื่อสารจะต้องดึงท่อก๊าซในกรณี
• แก๊สหลักตั้งอยู่เหนือเครือข่ายวิศวกรรมอื่น ๆ
• ควรถอดเคสออกจากทางแยกในระยะอย่างน้อย 0.2 ม.
• ด้วยความช่วยเหลือของวัสดุกันซึมส่วนปลายของเคสจะถูกประมวลผล

ประเภทของการวางท่อร่องลึก

อีกวิธีในการติดตั้งใต้ดินคือการวางแบบไม่มีร่องลึก ตัวเลือกนี้มีราคาถูกที่สุด ข้อดีของวิธีการวางท่อส่งก๊าซแบบไม่มีร่องลึกมีดังนี้:

• ลดค่าใช้จ่ายทางการเงินสำหรับการติดตั้งท่อส่งก๊าซ
• ลดเวลาการติดตั้ง

วิธีการวางท่อส่งก๊าซใต้ดินเป็นวิธีที่ปลอดภัยที่สุด อย่างไรก็ตาม การติดตั้งดังกล่าวมีราคาแพงกว่า

ประเภทของโครงสร้างยึด

โครงสร้างการยึดแบริ่งแบ่งออกเป็นประเภทต่อไปนี้:

• รองรับคงที่ เมื่อใช้ตัวยึดนี้ ไม่อนุญาตให้เคลื่อนที่เชิงมุมหรือเชิงเส้นของส่วนคงที่
• คู่มือรองรับ การใช้การออกแบบนี้ทำให้สามารถเคลื่อนย้ายได้ในทิศทางเดียวเท่านั้น ตามกฎแล้วตามแกนนอนเท่านั้น
• จี้แข็ง อนุญาตให้เคลื่อนไหวได้ แต่ในระนาบแนวนอนเท่านั้น
• ไม้แขวนสปริงและที่รองรับ เคลื่อนไหวได้ทั้งแนวตั้งและแนวนอน

ประเภทของท่อยึดกับผนัง

ข้อกำหนดสำหรับการสนับสนุนและการระงับ

หากเกิดการตรึงระหว่างตัวรองรับแบบตายตัวสองตัว การเคลื่อนไหวที่อาจเกิดขึ้นจากการเปลี่ยนแปลงของอุณหภูมิ เหล็กค้ำยัน หรือการเคลื่อนที่ของตัวรองรับจะต้องชดเชยตัวเอง แต่ความสามารถในการชดเชยดังกล่าวบางครั้งก็ไม่เพียงพอ ในกรณีนี้จะต้องติดตั้งตัวชดเชยพิเศษ

แคลมป์ท่อพร้อมสกรู/โบลท์

ทำจากท่อที่มีประเภทและเส้นผ่านศูนย์กลางเท่ากันกับโครงสร้างโดยรวม ส่วนใหญ่มักจะดำเนินการในรูปแบบของตัวอักษร "P" หรือ "G"

หากโครงสร้างได้รับการแก้ไขอย่างแน่นหนา ตัวยึดจะต้องทนต่อน้ำหนักของไปป์ไลน์ ของเหลวที่เคลื่อนที่ผ่านได้ เช่นเดียวกับโหลดในแนวแกนที่เกิดจากการเปลี่ยนรูปจากความร้อน การสั่นสะเทือน และแรงกระแทกไฮดรอลิก เมื่อติดตั้งผลิตภัณฑ์ที่ทำจากโพลีเมอร์มักใช้ตัวรองรับแบบเคลื่อนย้ายได้

หากทำการติดตั้งในส่วนรองรับคงที่ แหวนที่มีขนาดจำกัดหรือส่วนที่กว้าง 10-20 มม. จะถูกเชื่อมเข้ากับท่อ ซึ่งทำมาจากชิ้นส่วนของท่อที่เป็นพลาสติกชนิดเดียวกัน ส่วนหรือวงแหวนเหล่านี้ควรอยู่ทั้งสองด้านของตัวรองรับ

ทางเลือกของรัด

เลือกรัดที่เหมาะสมโดยคำนึงถึงปัจจัยหลายประการ ตัวเลือกขึ้นอยู่กับตำแหน่งของสถานที่ติดตั้ง ตามวัตถุประสงค์ของระบบเฉพาะ และอื่นๆ

ยึดท่อพลาสติก

บางครั้งท่อจะต้องหุ้มฉนวนจากแหล่งกำเนิดความเย็นหรือความร้อน หากคุณใช้แคลมป์ธรรมดาที่ช่วยแก้ไขพื้นที่ จะไม่มีช่องว่างจากพื้นผิวที่อยู่ติดกันซึ่งจำเป็นต่อการแก้ปัญหา แต่ตัวอย่างเช่น ส่วนรองรับรูปวงแหวนซึ่งมีส่วนต่อขยายแบบเกลียวและเพลตสำหรับยึดกับพื้นผิวรองรับ จะช่วยขจัดปัญหาได้อย่างสมบูรณ์

หากคุณต้องแก้ไขท่อเหล็กหล่อหนัก ให้ใช้รัดพิเศษที่สามารถรับน้ำหนักได้มาก สำหรับระบบแนวตั้ง จะติดตั้งบนพื้น ระบบแนวนอนไม่ได้รับการแก้ไขทีละรายการ แต่โดยกลุ่มของท่อที่วางอยู่บนคอนโซล

แนวทางที่เหมาะสมในการเลือกและจัดวางตัวยึดช่วยให้การทำงานของท่อส่งน้ำเป็นไปอย่างยาวนานและมีประสิทธิภาพโดยไม่ต้องกลัวสถานการณ์ฉุกเฉิน แต่อย่าลืมเกี่ยวกับองค์ประกอบทางเศรษฐกิจของปัญหานี้ ท้ายที่สุด องค์ประกอบที่เกินความจำเป็นและเพียงพออาจทำให้ต้นทุนของโครงสร้างเพิ่มขึ้นอย่างไม่ยุติธรรมและงานติดตั้งที่ซับซ้อน

ท่อส่งก๊าซภายในคืออะไร

ท่อส่งก๊าซภายในคือระบบท่อก๊าซทั้งหมดที่อยู่ภายในอาคาร ขอบเขตด้านนอกของท่อส่งก๊าซภายในคือพื้นผิวด้านนอกของผนังหรือองค์ประกอบโครงสร้างของอาคารที่ปิดล้อมและคำนึงถึงระยะเวลาของผู้บริโภค - อุปกรณ์ที่ใช้แก๊ส พูดง่ายๆ ก็คือ ท่อเหล่านี้ล้วนเป็นท่อก๊าซที่เข้าสู่ผนังของอาคารและนำไปสู่อุปกรณ์สิ้นเปลือง ประกอบด้วยองค์ประกอบต่างๆ:

แผนผังของท่อส่งก๊าซของโรงต้มน้ำ

• อินพุต
• ไรเซอร์.
• การเดินสายไฟอพาร์ทเม้นท์

องค์ประกอบทั้งหมดของระบบ ยกเว้นองค์ประกอบภายในอพาร์ตเมนต์ ควรตั้งอยู่ในอาคารที่ไม่ใช่ที่อยู่อาศัย (ทางเข้า) เพื่อให้สามารถตรวจสอบท่อได้เป็นระยะ นอกจากนี้ในทางเข้าควรมีวาล์วที่ต้องตรวจสอบ

เทคนิคการติดตั้งท่อส่งก๊าซ

ระบบจ่ายแก๊สอัตโนมัติ

งานเริ่มต้นด้วยการนำท่อเข้าไปในอาคาร ในการทำเช่นนี้เคสจะถูกวางไว้ที่ผนังด้านนอกและป้อนข้อมูลผ่านเข้าไป ภายในตัวยกได้รับการแก้ไขโดยอยู่ห่างจากผนัง 20 มม. ในแนวตั้ง การเชื่อมต่อในขั้นตอนนี้ใช้เครื่องเชื่อม

กรณีควรอยู่ที่จุดตัดของท่อทั้งหมดที่มีเพดานผนังและบันได

อุปกรณ์ท่อแก๊สต้องติดตั้งห่างกันอย่างน้อย 2 เมตร กฎเหล่านี้ใช้กับท่อที่มีเส้นผ่านศูนย์กลาง 25 มม.ควรอนุญาตให้มีการซ่อมแซมและวินิจฉัยความเสียหายที่อาจเกิดขึ้นระหว่างการใช้งาน ปลายของรัดแต่ละอันถูกตอกเข้าไปในปลั๊กไม้พิเศษที่ติดอยู่กับผนัง หลังจากนั้นจุดยึดจะถูกเทด้วยปูนเพื่อเพิ่มความแข็งแรง

มีกฎหลายประการสำหรับการทำงานเชื่อม:

กฎการเชื่อม

• การเชื่อมสามารถทำได้บนท่อที่มีเส้นผ่านศูนย์กลางไม่เกิน 150 มม. และที่มีความหนาของผนังไม่เกิน 5 มม.
• การเชื่อมอาร์คจะใช้เมื่อความหนาของท่อเกิน 150 มม. หรือความหนาของผนังเกิน 5 มม.
• ก่อนการติดตั้งจำเป็นต้องเตรียมท่อสำหรับเชื่อม ในการทำเช่นนี้พวกเขาจะทำความสะอาดสิ่งปนเปื้อน
• ข้อต่อเชื่อมแต่ละอันต้องสามารถเข้าถึงได้ง่าย ไม่อนุญาตให้ซ่อนตะเข็บในผนังหรือเคส

การเชื่อมต่อทั้งหมดทำโดยการเชื่อม อนุญาตให้เชื่อมต่อแบบเกลียวได้เฉพาะที่สถานที่ติดตั้งของวาล์วปิด อุปกรณ์สูบจ่าย (มาตรวัดก๊าซ) การเชื่อมต่อท่อกับสายยางที่นำไปสู่อุปกรณ์แก๊สโดยตรง

วิดีโอที่เกี่ยวข้อง: การติดตั้งท่อส่งก๊าซที่ด้านหน้า

การเลือกคำถาม

• Mikhail, Lipetsk — ควรใช้แผ่นอะไรสำหรับตัดโลหะ?
• อีวาน มอสโก — GOST ของเหล็กแผ่นรีดโลหะคืออะไร?
• Maksim, Tver — ชั้นวางที่ดีที่สุดสำหรับการจัดเก็บผลิตภัณฑ์โลหะแผ่นคืออะไร?
• วลาดิเมียร์, โนโวซีบีสค์ — การประมวลผลอัลตราโซนิกของโลหะหมายความว่าอย่างไรโดยไม่ต้องใช้สารกัดกร่อน?
• Valery, Moscow — วิธีการปลอมมีดจากตลับลูกปืนด้วยมือของคุณเอง?
• Stanislav, Voronezh — อุปกรณ์ใดบ้างที่ใช้ในการผลิตท่ออากาศเหล็กชุบสังกะสี?

ข้อกำหนดสำหรับท่อส่งก๊าซภายในประเทศ

การติดตั้งท่อส่งก๊าซภายในต้องเป็นไปตามข้อกำหนดบางประการ การติดตั้งตามดุลยพินิจของคุณเองหรือตามความง่ายในการติดตั้งเป็นสิ่งต้องห้ามโดยเด็ดขาด ประเด็นที่สำคัญที่สุด ได้แก่ :

ข้อกำหนดสำหรับท่อส่งก๊าซ

• มีการแนะนำท่อส่งโดยตรงห้ามวางท่อส่งก๊าซผ่านสถานที่อื่น
• ห้ามมิให้ข้ามท่ออากาศที่ละเมิดโหมดการทำงานของส่วนประกอบทางเทคนิคทางอากาศของอาคาร
• แรงดันสูงสุดที่อนุญาตคือ 3 kPa
• ในสถานที่ที่มีท่อข้ามทางเดิน การติดตั้งจะดำเนินการที่ความสูงอย่างน้อย 2.2 ม. แต่ไม่น้อยกว่า 10 ซม. จากด้านบนของท่อถึงเพดาน
• ท่อส่งก๊าซต้องยึดติดกับผนังอย่างแน่นหนาด้วยแคลมป์ ตะขอ หรือโครงยึด
• ไปป์ไลน์ฟรีเนื่องจากความยืดหยุ่นของตัวเองเป็นสิ่งต้องห้าม
• ไม่อนุญาตให้ใช้การลดลงเพียงครั้งเดียวสำหรับอุปกรณ์หลายเครื่องซึ่งแต่ละเครื่องต้องมีของตัวเอง

พื้นที่ห้องครัวควรสอดคล้องกับจำนวนหัวเตา:

• 2 หัวเตาต้องการ 8 m2;
• สำหรับ 3 หัวเตา - 12 m2;
• 4 หัวเผาจะต้องมีอย่างน้อย 15 m2

ข้อกำหนดสำหรับห้องที่มีอุปกรณ์การบริโภค:

ช่องเติมแก๊ส

• มีแสงสว่างเพียงพอ
• ต้องมีท่อระบายอากาศ คุณสามารถใช้การติดตั้งการระบายอากาศแบบพิเศษ
• หน่วยหน้าต่างจะต้องติดตั้งหน้าต่าง (กรอบวงกบ)

อุปกรณ์และการใช้ท่อส่งก๊าซภายในต้องปฏิบัติตามข้อกำหนดด้านความปลอดภัยทั้งหมดที่ SNiP และ GOST กำหนด การละเมิดใด ๆ จะเต็มไปด้วยการดำเนินคดีทางอาญาหรือทางปกครอง ขึ้นอยู่กับความรุนแรงของการละเมิดที่ตรวจพบ

วิดีโอที่เกี่ยวข้อง: เคสในผนังสำหรับท่อส่งก๊าซเราขนก๊าซไปที่บ้าน

การเลือกคำถาม

• Mikhail, Lipetsk — ควรใช้แผ่นอะไรสำหรับตัดโลหะ?
• อีวาน มอสโก — GOST ของเหล็กแผ่นรีดโลหะคืออะไร?
• Maksim, Tver — ชั้นวางที่ดีที่สุดสำหรับการจัดเก็บผลิตภัณฑ์โลหะแผ่นคืออะไร?
• วลาดิเมียร์, โนโวซีบีสค์ — การประมวลผลอัลตราโซนิกของโลหะหมายความว่าอย่างไรโดยไม่ต้องใช้สารกัดกร่อน?
• Valery, Moscow — วิธีการปลอมมีดจากตลับลูกปืนด้วยมือของคุณเอง?
• Stanislav, Voronezh — อุปกรณ์ใดบ้างที่ใช้ในการผลิตท่ออากาศเหล็กชุบสังกะสี?

พิเศษ ติดตั้งและใช้งานอุปกรณ์และระบบจ่ายก๊าซ Education66.ru

ความเชี่ยวชาญของอาชีวศึกษาระดับมัธยมศึกษาการติดตั้งและการทำงานของอุปกรณ์และระบบจ่ายก๊าซ

คุณสมบัติบัณฑิต:
ช่าง

เกี่ยวกับความสามารถพิเศษ: มันไม่มีความลับสำหรับทุกคนที่บทบาทของแก๊สในชีวิตของเรา ซึ่งรวมถึงความร้อนในบ้าน การจ่ายน้ำร้อน และความสามารถในการปรุงอาหาร แต่ก๊าซเป็นสารระเบิดและการทำงานกับมันต้องได้รับอนุญาตเป็นพิเศษและที่สำคัญที่สุดคือการฝึกอบรมผู้เชี่ยวชาญคุณภาพสูงเพราะชีวิตของผู้คนขึ้นอยู่กับมัน หม้อต้มก๊าซอิสระ ท่อส่งก๊าซภายใน และยังมีท่อส่งก๊าซอุตสาหกรรมซึ่งแตกต่างกันในพารามิเตอร์ความดันก๊าซอื่น ๆ การติดตั้งและการทำงานของอุปกรณ์และระบบจ่ายก๊าซเป็นพื้นที่การผลิตที่เกี่ยวข้องกับการดำเนินงานการว่าจ้างการออกแบบการก่อสร้างการติดตั้งและการซ่อมแซมอุปกรณ์และระบบจ่ายก๊าซ . รายละเอียดปลีกย่อยทั้งหมดเหล่านี้สามารถเรียนรู้ได้ในแบบพิเศษ " การติดตั้งและการทำงานของอุปกรณ์และระบบจ่ายก๊าซ” การศึกษาเต็มเวลาในสาขาพิเศษนี้ใน Yekaterinburg มีให้ที่วิทยาลัย Assembly เท่านั้น ผู้สำเร็จการศึกษาของเราสามารถทำงานเป็นช่างเทคนิคหรือหัวหน้าคนงานในองค์กรต่างๆ เช่น Ekaterinburggaz OJSC, Uraltransgaz LLC เป็นต้น โปรแกรมการศึกษาระดับมืออาชีพหลักคือ "การติดตั้งและการใช้งานอุปกรณ์ และระบบการจ่ายก๊าซ” จัดให้มีการศึกษาสาขาวิชาและโมดูลวิชาชีพดังต่อไปนี้:

• คณิตศาสตร์
• สารสนเทศ
• ฐานทางนิเวศวิทยาของการจัดการธรรมชาติ
• วงจรอาชีพ
• กราฟิกวิศวกรรม
• ช่างเทคนิค
• ไฟฟ้าและอิเล็กทรอนิกส์
• วัสดุและผลิตภัณฑ์
• พื้นฐานของการผลิตการก่อสร้าง
• พื้นฐานของไฮดรอลิกส์ วิศวกรรมความร้อน และแอโรไดนามิกส์
• พื้นฐานของมาตรวิทยา
• การปันส่วนแรงงานและการประมาณการ
• เทคโนโลยีสารสนเทศในกิจกรรมระดับมืออาชีพ
• การสนับสนุนทางกฎหมายของกิจกรรมระดับมืออาชีพ
• เศรษฐศาสตร์องค์กร
• การจัดการ
• ความปลอดภัยและอาชีวอนามัย

กิจกรรมหลัก: การติดตั้งอุปกรณ์และระบบจ่ายก๊าซตามข้อกำหนดของเอกสารกำกับดูแล การกำกับดูแลด้านเทคนิคของการก่อสร้างและการติดตั้งระบบจ่ายก๊าซ การเชื่อมต่อท่อส่งก๊าซที่สร้างขึ้นใหม่กับท่อที่มีอยู่และปล่อยก๊าซเข้าสู่เครือข่ายและอุปกรณ์ก๊าซ การปฏิบัติงานเพื่อให้แน่ใจว่าอุปกรณ์และระบบจ่ายก๊าซมีความน่าเชื่อถือและปลอดภัย การยอมรับในการใช้งานอุปกรณ์ การแปลเป็นภาษาท้องถิ่นและการกำจัดอุบัติเหตุในระบบจ่ายก๊าซ การปิดท่อส่งก๊าซที่มีอยู่การซ่อมแซมและการเปลี่ยนส่วนที่เสียหายของท่อส่งก๊าซ

การสอบเข้า: (GIA, USE)
โดยไม่ต้องสอบ การแข่งขันระดับประกาศนียบัตร

รูปแบบการศึกษา:
เต็มเวลา นอกเวลา (เย็น) นอกเวลา

เงื่อนไขการศึกษา:
บนพื้นฐานของชั้นประถมศึกษาปีที่ 9: 3 ปี 10 เดือนบนพื้นฐานของชั้นประถมศึกษาปีที่ 11: 2 ปี 10 เดือน

อาชีพ:
ช่างเชื่อมไฟฟ้าและแก๊สช่างซ่อมเครื่องกล

รองรับไปป์ไลน์

• ท่อส่งก๊าซ
• ท่อส่งน้ำมัน
• ท่อของโรงไฟฟ้าพลังความร้อนและโรงไฟฟ้านิวเคลียร์
• การสื่อสารทางวิศวกรรมของที่อยู่อาศัยและบริการชุมชน
• สถานประกอบการอุตสาหกรรม ฯลฯ

การผลิตของเรารองรับการผลิตไปป์ไลน์ตามมาตรฐานที่มีอยู่ส่วนใหญ่ รวมถึงตามแบบของลูกค้าจากเหล็กธรรมดาหรือสำหรับ "รุ่นภาคเหนือ" จากเหล็ก 09G2S

โครงสร้างรองรับทั้งหมดมีทั้งแบบเคลื่อนย้ายได้หรือแบบตายตัว ทั้งนี้ขึ้นอยู่กับวัตถุประสงค์และอุปกรณ์

รองรับไปป์ไลน์ที่เคลื่อนย้ายได้

การรองรับไปป์ไลน์ที่เคลื่อนย้ายได้นั้นมุ่งเน้นไปที่การรับรู้ของโหลดในแนวตั้ง ขึ้นอยู่กับผลิตภัณฑ์ที่ไหลภายในไปป์ไลน์และน้ำหนักของไปป์ไลน์เอง โครงสร้างรองรับที่เคลื่อนย้ายได้ประกอบด้วยฐานแข็ง ตัวยึดโลหะครึ่งวงกลม ตัวยึด และปะเก็น

ส่วนรองรับช่วงล่างใช้เพื่อยึดไปป์ไลน์แนวนอนไม้แขวนเสื้อซึ่งติดกับขายึด คอนโซล พื้นของโครงสร้างโดยใช้แท่งที่มีสลักเกลียวหรือสปริงแบบเชื่อม ขนาดที่กำหนดในแต่ละเงื่อนไขเฉพาะ

รองรับไปป์ไลน์คงที่

ตัวรองรับที่เคลื่อนย้ายได้ช่วยให้ไปป์ไลน์สามารถเคลื่อนที่แก้ไขไปป์ไลน์ประเภทใดก็ได้ในระหว่างการเปลี่ยนรูปเพื่อดูดซับการยืดตัวเชิงเส้นที่เกิดขึ้นเมื่ออุณหภูมิเปลี่ยนแปลงในเวลาเดียวกันการรองรับแบบคงที่รองรับไปป์ไลน์ในบางสถานที่ประสบกับโหลดแนวตั้งจากน้ำหนักของตัวเองและ น้ำหนักของเปลือกสังกะสีหรือโพลีเอทิลีนของพนักงาน ฉนวนกันความร้อน

โหลดแนวนอนแบ่งออกเป็นแนวแกนแนวนอนและแนวขวาง แรงจากโหลดด้านข้างในแนวนอนจะถูกถ่ายโอนไปยังส่วนรองรับที่อยู่ในตำแหน่งที่ไปป์ไลน์หมุนและใกล้กับสิ่งที่แนบมากับส่วนรองรับ แรงในแนวแกนแนวนอนจะถูกส่งไปยังส่วนรองรับคงที่ที่มีอยู่ทั้งหมด การผลิตการรองรับไปป์ไลน์ทุกประเภทดำเนินการโดยอัลบั้มและซีรีย์ตามข้อกำหนดของ OST และ GOST สำหรับการสนับสนุนเฉพาะแต่ละรายการ โดยคำนึงถึงเงื่อนไขการใช้งานและขอบเขต

2 ท่อส่งก๊าซใต้ดิน

5.2.1 การวางท่อส่งก๊าซควรทำที่ความลึกอย่างน้อย 0.8 ม. จนถึงด้านบนของท่อส่งก๊าซ ตัวเรือน หรืออุปกรณ์บัลลาสต์ เว้นแต่จะระบุไว้เป็นอย่างอื่น ในสถานที่ที่ไม่มีการเคลื่อนไหวของยานพาหนะและยานพาหนะทางการเกษตรความลึกของการวางท่อส่งก๊าซเหล็กควรมีอย่างน้อย 0.6 ม. เมื่อวางท่อส่งก๊าซบนพื้นที่เพาะปลูกและชลประทานความลึกของการวางควรมีอย่างน้อย 1.2 ม. ด้านบนของท่อ

ในพื้นที่ที่อาจเกิดดินถล่มและการกัดกร่อนได้ง่าย ควรวางท่อส่งก๊าซที่ระดับความลึกอย่างน้อย 0.5 ม. ใต้กระจกบานเลื่อนและใต้ขอบเขตของพื้นที่ที่คาดการณ์ว่าจะถูกทำลาย

(ฉบับแก้ไข ฉบับที่ 2)

5.2.2 แนะนำให้ใช้ระยะห่างแนวตั้ง (ในแสงสว่าง) ระหว่างท่อส่งก๊าซ (เคส) กับเครือข่ายและโครงสร้างสาธารณูปโภคใต้ดินที่ทางแยกตามภาคผนวก B*

(ฉบับแก้ไข ฉบับที่ 2)

5.2.3* ที่จุดตัดของท่อส่งก๊าซที่มีตัวสะสมและช่องทางการสื่อสารใต้ดินเพื่อวัตถุประสงค์ต่าง ๆ การวางท่อส่งก๊าซให้ความร้อนเช่นเดียวกับสถานที่ที่ท่อส่งก๊าซผ่านผนังของบ่อก๊าซขอแนะนำให้วางท่อส่งก๊าซ ในกรณี เมื่อข้ามกับเครือข่ายความร้อนขอแนะนำให้วางท่อส่งก๊าซในกรณีที่ทนต่อผลกระทบของอุณหภูมิของตัวกลางที่ขนส่งผ่านท่อของเครือข่ายความร้อนและตาม SP 124.13330

แนะนำให้นำส่วนท้ายของเคสออกไปที่ระยะห่างอย่างน้อย 2 ม. ทั้งสองด้านจากผนังด้านนอกของโครงสร้างและการสื่อสารที่ถูกข้ามเมื่อข้ามผนังของบ่อก๊าซ - ที่ระยะอย่างน้อย 2 ซม. . ขอแนะนำให้ปิดผนึกปลายเคสด้วยวัสดุกันน้ำ

ที่ปลายด้านหนึ่งของเคสที่ด้านบนของทางลาด (ยกเว้นจุดตัดของผนังของบ่อน้ำ) และที่ศูนย์ลาดที่ส่วนท้ายของเคส ขอแนะนำให้จัดให้มีท่อควบคุมที่อยู่ใต้อุปกรณ์ป้องกัน .

ในพื้นที่วงแหวนของเคสและท่อส่งก๊าซ อนุญาตให้วางสายเคเบิลสำหรับการทำงาน (การสื่อสาร เทเลเมคคานิกส์ และการป้องกันไฟฟ้าเคมี) ด้วยแรงดันไฟฟ้าสูงถึง 60 V ซึ่งมีไว้สำหรับให้บริการเครือข่ายการจ่ายก๊าซ

(ฉบับแก้ไข ฉบับที่ 2)

5.2.4* เมื่อใช้ท่อและข้อต่อโพลีเอทิลีนสำหรับการก่อสร้างท่อส่งก๊าซ ควรใช้ปัจจัยด้านความปลอดภัยดังต่อไปนี้

เมื่อวางท่อส่งก๊าซโพลีเอทิลีนที่มีความดันสูงถึง 0.3 MPa รวมถึงในเขตเมืองและการตั้งถิ่นฐานในชนบทต้องใช้ท่อและอุปกรณ์ที่มีปัจจัยด้านความปลอดภัยอย่างน้อย 2.7

เมื่อวางท่อส่งก๊าซโพลีเอทิลีนที่มีแรงดันมากกว่า 0.3 ถึง 0.6 MPa รวมถึงในเขตเมืองและการตั้งถิ่นฐานในชนบทควรใช้ท่อและอุปกรณ์ที่ทำจากโพลีเอทิลีน PE 100 ที่มีปัจจัยด้านความปลอดภัยอย่างน้อย 3.2 ในอาณาเขตของการตั้งถิ่นฐานในชนบทเมื่อใช้ท่อส่งก๊าซที่ทำจากโพลีเอทิลีน PE 80 ปัจจัยด้านความปลอดภัยควรใช้อย่างน้อย 3.2 หรือจากโพลีเอทิลีน PE 100 ที่มีปัจจัยด้านความปลอดภัยอย่างน้อย 2.6 โดยมีความลึกอย่างน้อย 0.9 เมตรถึง ด้านบนของท่อ

สำหรับท่อส่งก๊าซระหว่างนิคมที่มีแรงดันก๊าซมากกว่า 0.3 ถึง 0.6 MPa ควรใช้ท่อที่ทำจาก PE 80 ที่มี SDR ไม่เกิน SDR 11 หรือทำจาก PE 100 ที่มี SDR ไม่เกิน SDR 13.6

ไม่อนุญาตให้วางท่อส่งก๊าซจากท่อโพลีเอทิลีนสำหรับขนส่งก๊าซที่มีไฮโดรคาร์บอนอะโรมาติกและคลอรีน เช่นเดียวกับท่อส่งก๊าซแอลพีจี ยกเว้นเฟสไอแรงดันต่ำ และที่อุณหภูมิของผนังท่อส่งก๊าซภายใต้สภาวะการทำงาน ต่ำกว่าลบ 20 ° C

เมื่อวางท่อส่งก๊าซที่มีความดันมากกว่า 0.6 ถึง 1.2 MPa รวมสำหรับท่อส่งก๊าซระหว่างการชำระบัญชีและในเขตอุตสาหกรรมของการตั้งถิ่นฐานรวมถึงในส่วนที่ไม่ได้สร้างขึ้นหากไม่ขัดแย้งกับเค้าโครงของวัตถุก่อสร้างทุน ตามแผนทั่วไปของการตั้งถิ่นฐานควรใช้ท่อ PE 100 โดยมีปัจจัยด้านความปลอดภัยอย่างน้อย 2.0

ความลึกของการวางท่อส่งก๊าซต้องมีอย่างน้อย 1.0 ม.

(ฉบับแก้ไข ฉบับที่ 2)

การติดตั้งท่อส่งก๊าซ

การติดตั้งท่อส่งก๊าซ

การติดตั้งท่อส่งก๊าซ

การติดตั้งท่อส่งก๊าซเป็นกระบวนการที่มีความรับผิดชอบสูงและเข้าถึงได้โดยผู้ติดตั้งที่ได้รับการฝึกอบรมมาเป็นพิเศษเท่านั้น

ภายในอาคารวางท่อส่งก๊าซจากท่อเหล็ก: ไร้รอยต่อ, รอยเชื่อมตามยาว, ตะเข็บเกลียว, ท่อน้ำและก๊าซ ฯลฯ รอยเชื่อมที่มีความแข็งแรงเท่ากับโลหะฐานของท่อ ท่อเชื่อมต่อตามกฎโดยการเชื่อม การเชื่อมต่อแบบเกลียวและแบบหน้าแปลนมีให้เฉพาะที่สถานที่ติดตั้งของวาล์วปิด อุปกรณ์แก๊ส เครื่องมือวัด ฯลฯ ควรมีการเชื่อมต่อท่อส่งก๊าซแบบถอดได้สำหรับการตรวจสอบและซ่อมแซม ใช้ชิ้นส่วนเชื่อมต่อและรายละเอียดของท่อส่งก๊าซที่ทำจากเหล็กดัดหรือเหล็กนิรภัย (หล่อ หลอม ประทับตรา งอหรือเชื่อม)

ในการผลิตกิ่งงอหรือส่วนโค้งของท่อส่งก๊าซจากท่อน้ำและก๊าซระหว่างการติดตั้งท่อส่งก๊าซ รัศมีการดัดควรใช้อย่างน้อย 2.5 DR - สำหรับท่อที่มีเส้นผ่านศูนย์กลางสูงสุด 40 มม. รวมและ 3.5 DR - สำหรับท่อขนาดเส้นผ่านศูนย์กลาง 40-50 มม. ท่อที่มีเส้นผ่านศูนย์กลางมากกว่า 50 มม. จะไม่ถูกนำมาใช้เพื่อวัตถุประสงค์เหล่านี้

ในการปิดผนึกรอยต่อแบบเกลียว ให้ใช้เส้นลินินที่เคลือบด้วยตะกั่วสีแดงหรือตะกั่วสีขาว วัสดุฟลูออโรเรซิ่น (FUM) ในรูปแบบของเทปและสายไฟ รวมถึงซีลอื่นๆ ที่รับประกันความแน่นของข้อต่อ ปะเก็นสำหรับต่อหน้าแปลนทำจากพาโรไนต์ ในการเชื่อมต่อท่อแก๊สสำหรับการเชื่อม ให้เลือกชนิดและยี่ห้อของอิเล็กโทรด ลวดเชื่อม และฟลักซ์ ขึ้นอยู่กับเกรดของเหล็กที่จะเชื่อม สำหรับการเชื่อมอาร์กแบบแมนนวลของท่อเหล็กและผลิตภัณฑ์ จะใช้อิเล็กโทรดเคลือบอย่างหนา E42, E46, E50A, E42A และ E46A สำหรับการเชื่อมอาร์กใต้น้ำอัตโนมัติและกึ่งอัตโนมัติ ลวดเชื่อมของแบรนด์ Sv-08-A ถูกใช้สำหรับท่อที่ทำจากเหล็กกล้าคาร์บอนต่ำและยี่ห้อ Sv-08-GA สำหรับท่อที่ทำจากเหล็กกล้าโลหะผสมต่ำ เมื่อเชื่อมท่อในสภาพแวดล้อมที่มีก๊าซคาร์บอนไดออกไซด์ (คาร์บอนไดออกไซด์) จะใช้ลวดเชื่อมของแบรนด์ Sv-08G2S ในการเชื่อมแก๊ส - ลวดเชื่อมของแบรนด์ Sv-08A และ Sv-08GA

บนท่อส่งก๊าซ, วาล์ว, ก๊อก, วาล์วที่ออกแบบมาสำหรับตัวกลางที่เป็นก๊าซได้รับการติดตั้ง วาล์วปีกผีเสื้อและวาล์วประตูต้องมีตัวหยุดการหมุน 90° และวาล์วประตูที่มีก้านไม่ยกต้องมีตัวบ่งชี้ระดับการเปิด เครนพร้อมd_ที่ ไม่เกิน 80 มม. ต้องมีความเสี่ยงในการแสดงทิศทางของก๊าซในปลั๊ก ซีลวาล์วบรรจุด้วยสายใยหินที่ชุบด้วยกราไฟต์ผสมกับน้ำมันแร่

เมื่อติดตั้งท่อส่งก๊าซภายในท่อจะเชื่อมต่อด้วยการเชื่อม การเชื่อมต่อแบบเกลียวและแบบหน้าแปลนจะใช้ในสถานที่ที่มีการติดตั้งอุปกรณ์ปิด ตัวชดเชย ตัวควบคุมแรงดัน เครื่องมือวัด และอุปกรณ์อื่นๆ รวมถึงในสถานที่ที่อุปกรณ์แก๊สและหัวเผาเชื่อมต่อกับท่อส่งก๊าซ ที่จุดเชื่อมต่อกับข้อต่อหรือข้อต่อท่อส่งก๊าซไม่ควรมีการบิดเบือน

ไม่อนุญาตให้ฝังรอยเชื่อมและเกลียวของท่อส่งก๊าซและอุปกรณ์ในผนังหรือเพดาน ส่วนของท่อส่งก๊าซในกรณีที่ไม่ควรมีข้อต่อก้น ต้องทาสีระหว่างการติดตั้ง ระยะห่างจากรอยเชื่อมถึงตัวเรือน (เมื่อท่อส่งก๊าซผ่านผนังหรือฐานราก) ให้ถือว่าอย่างน้อย 100 มม.

คุณได้ชม: การติดตั้งท่อส่งก๊าซ

มาตรฐานสำหรับการติดตั้งท่อส่งก๊าซ

ท่อส่งก๊าซเป็นส่วนที่สำคัญที่สุดอย่างหนึ่งของบ้าน ต้องขอบคุณเขาที่ทำให้ความร้อนปรากฏขึ้นในห้องด้วยความช่วยเหลือของเครื่องใช้แก๊สคุณสามารถปรุงอาหารและต้มน้ำร้อนสำหรับการจ่ายน้ำร้อน แต่ถ้าใช้อย่างผิดวิธี แก๊สจะกลายเป็นปัญหาร้ายแรงที่นำไปสู่โศกนาฏกรรมได้ เพื่อหลีกเลี่ยงปัญหานี้จึงได้มีการคิดค้นมาตรฐานที่ใช้ในการติดตั้งท่อส่งก๊าซ พวกเขามั่นใจในความปลอดภัยและการทำงานที่ถูกต้องของอุปกรณ์

กฎพื้นฐาน:

• ไม่อนุญาตให้ข้ามท่อส่งก๊าซ ช่องเปิดหน้าต่าง ประตู และช่องระบายอากาศ
• ระยะห่างจากท่อถึงแผงไฟฟ้าต้องมีอย่างน้อยครึ่งเมตร
• ต้องมีอย่างน้อย 25 ซม. ระหว่างระบบแก๊สและการสื่อสารทางไฟฟ้า
• ท่อส่งก๊าซควรสูงจากพื้น 220 มม. ในห้องที่มีเพดานลาดเอียง 200 มม.
• สามารถต่อท่ออ่อนขนาดเส้นผ่านศูนย์กลาง 10 มม. เข้ากับอุปกรณ์แก๊สได้
• ไม่สามารถติดตั้งเครื่องทำน้ำอุ่นในห้องน้ำได้
• ความชื้นสูงทำให้เกิดกระแสลม เนื่องจากห้องนั้นเต็มไปด้วยคาร์บอนมอนอกไซด์และอาจทำให้เกิดพิษได้
• ต้องรักษาระยะห่างระหว่างแผ่นกับท่อต้องเกิน 80 ซม.
• หลังจากอุปกรณ์วัดแสงแล้ว ควรเริ่มความชันของท่อที่ 3%
• อุปกรณ์วัดแสงควรอยู่ที่ความสูง 1600 มม. จากพื้น
• มิเตอร์ควรอยู่ห่างจากอุปกรณ์ทำความร้อนหรือเตาประมาณ 80 ซม.
• ในการติดตั้งท่อส่งก๊าซในผนัง จำเป็นต้องทำรูในผนังแยกจากการระบายอากาศ
• จำเป็นต้องจัดให้มีการเข้าถึงการสื่อสาร คุณสามารถใส่ไว้ในกล่องได้ แต่ต้องติดตั้งฝาปิดเพื่อเข้าใช้งาน

ประเภท ออกแบบ และติดตั้งท่อส่งก๊าซรองรับ

ในอุตสาหกรรม มีโครงสร้างรองรับหลายสิบแบบที่ออกแบบมาสำหรับเครือข่ายก๊าซแรงดันสูงและแรงดันปานกลางบนพื้นดิน ด้วยท่อแรงดันต่ำที่จ่ายเชื้อเพลิงสีน้ำเงินให้กับบ้านส่วนตัว สถานการณ์จึงง่ายกว่ามาก ไม่ใช้การรองรับการเลื่อนที่ซับซ้อนและสะพานลอยที่ทรงพลัง วางบนท่อที่มีเส้นผ่านศูนย์กลางและความยาวขนาดใหญ่

ในการก่อสร้างที่อยู่อาศัยส่วนตัวจะใช้การรองรับแบบแข็ง พวกเขาแก้ไขท่อในตำแหน่งการออกแบบเพื่อป้องกันไม่ให้เบี่ยงเบนจากแนวนอนและแนวตั้ง โครงสร้างรองรับที่แข็งแรงประกอบด้วยสององค์ประกอบ:

• ชั้นวาง (ท่อหรือโปรไฟล์);
• ยึดแพลตฟอร์ม

ท่อเหล็กมักใช้เป็นชั้นวาง เส้นผ่านศูนย์กลางของมันถูกเลือกขึ้นอยู่กับขนาดของหน้าตัดของท่อส่งก๊าซ ในทางปฏิบัติพวกเขาใช้กฎง่ายๆ: เส้นผ่านศูนย์กลางของชั้นวางต้องเท่ากับเส้นผ่านศูนย์กลางของท่อส่งก๊าซ แต่ไม่น้อยกว่า 57 มม.

ต้องจำไว้ว่าไม่ว่าคุณจะใช้ท่อทรงพลังแค่ไหนก็จะไม่ยึดสายหากไม่มีการต่อสายดินที่เชื่อถือได้ ดังนั้นก่อนที่จะเริ่มการติดตั้งจะมีการเทคอนกรีตของโครงสร้างรองรับ เมื่อต้องการทำเช่นนี้ หลุมจะถูกขุดหรือเจาะในพื้นดินความลึกของการฝังเสาในคอนกรีตขึ้นอยู่กับความสูงและเส้นผ่านศูนย์กลางของท่อแก๊ส ถูกกำหนดโดยการคำนวณและระบุไว้ในเอกสารประกอบ ส่วนใหญ่มักจะใช้ภาพวาดของซีรีย์มาตรฐาน 5.905-18.05 ซึ่งระบุโหนดและตัวเลือกสำหรับการแก้ไขท่อส่งก๊าซเหนือพื้นดิน

ในดินแห้งหนาแน่นที่มีหินก้อนใหญ่ขนาดเล็กสามารถเทคอนกรีตได้ ในกรณีนี้ ท่อจะถูกดันลงไปที่พื้นอย่างง่ายๆ จนถึงระดับความลึกที่กำหนดไว้หรือวางกองสกรูไว้ เมื่อตั้งค่าเสาสนับสนุนในระดับแล้ว แพลตฟอร์มสนับสนุนจะถูกเชื่อมเข้ากับพวกมัน

ตัวรองรับคงที่ใช้สำหรับยึดท่อกับแท่น โครงสร้างดังกล่าวที่แพร่หลายที่สุดคือสองประเภท:

• แก้ไขส่วนรองรับด้วยแคลมป์ทรงกลมที่ทำจากแท่งโลหะ
• ที่หนีบเหล็กแบน

ดำเนินการติดตั้งท่อโดยเว้นช่องว่างอย่างน้อย 1.5 มม. ระหว่างแคลมป์และแท่นรองรับ เพื่อป้องกันการกัดกร่อน ปะเก็นแผ่นอลูมิเนียมวางอยู่ระหว่างท่อและส่วนรองรับ

สิ่งที่ควรเป็นระยะห่างระหว่างตัวรองรับ

คำตอบสำหรับคำถามนี้กำหนดไว้ในข้อบังคับ ระยะห่างระหว่างเสาค้ำจะถูกเลือกตามเส้นผ่านศูนย์กลางของท่อที่ใช้ในการวางแนว สำหรับท่อส่งก๊าซแรงดันต่ำที่วางถึงบ้านส่วนตัว ระยะห่างสูงสุดที่อนุญาตระหว่างส่วนรองรับควรเป็นดังนี้:

• ท่อแก๊สขนาดเส้นผ่าศูนย์กลาง 25 มม. - 2.5 ม.
• 32 มม. - 3.2 ม.
• 40 มม. - 3.9 ม.
• 57 มม. - 4.9 ม.
• 76 มม. - 6.4 ม.
• 89 มม. - 6.9 ม.;
• 108 มม. - 8.3 ม.;
• 133 มม. - 9.6 ม.
• 159mm - 10.4m.

นอกจากเส้นผ่านศูนย์กลางของเส้นแล้ว ตำแหน่งของตัวรองรับยังถูกเลือกโดยคำนึงถึงระยะห่างจากรอยเชื่อมด้วย ตามข้อกำหนดของมาตรฐาน OST 108 สำหรับท่อที่มีเส้นผ่านศูนย์กลางไม่เกิน 50 มม. ระยะห่างจากจุดรองรับไปยังจุดเชื่อมที่ใกล้ที่สุดไม่ควรเกิน 5 ซม. สำหรับท่อที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้น ค่านี้จะไม่เกิน มากกว่า 20 ซม.

ระยะห่างจากส่วนรองรับถึงจุดติดตั้งบนท่อของข้อต่อหรือวาล์วควบคุมไม่ได้มาตรฐานอย่างชัดเจน มาตรฐานนี้มีข้อกำหนดเพียงข้อเดียว ซึ่งระบุว่าระยะห่างนี้ควรสั้นที่สุด

เพื่อขจัดความเครียดที่เกิดจากการขยายตัวทางความร้อนของโลหะของท่อก๊าซหลัก ตัวชดเชยเลนส์และตัวสูบลมถูกนำมาใช้ เจ้าของบ้านส่วนตัวไม่ต้องกังวลเรื่องการติดตั้ง อุปกรณ์เหล่านี้จำเป็นเมื่อท่อยาวหลายร้อยเมตร

ข้อกำหนดสำหรับวัสดุรองรับและสถานที่ติดตั้ง

เนื่องจากสามารถซื้อบล็อครองรับท่อแบบสำเร็จรูปได้ ไม่จำเป็นต้องให้รายละเอียดเกี่ยวกับลักษณะความแข็งแรงของโลหะที่ใช้ทำ ผู้ผลิตใช้สำหรับพวกเขาโดยเฉพาะเกรดเหล็กที่แข็งแกร่งซึ่งทนต่อการกัดกร่อนและการเสียรูป

เพื่อขจัดความเครียดจากการดัด ชิ้นส่วนเหล่านี้จะต้องติดตั้งตรงกลางแท่นรองรับพอดี

ส่วนประกอบหลักของท่อส่งก๊าซ

เชื้อเพลิงสีน้ำเงินจ่ายผ่านท่อส่งก๊าซผ่านสถานีจ่ายพิเศษ โดยที่วาล์วควบคุมอัตโนมัติจะต้องลดแรงดันและให้ระดับที่ต้องการคงที่

เครือข่ายท่อส่งก๊าซประกอบด้วย:

โครงการท่อส่งก๊าซ

• ทางหลวงภายใน
• ทางหลวงภายนอกของการตั้งถิ่นฐาน
• ระบบควบคุมอัตโนมัติ
• วิธีการป้องกันไฟฟ้าเคมี
• รายการกำกับดูแล

อาจมีหลายทางเลือกในการติดตั้งท่อส่งก๊าซ ทางเลือกของวิธีการติดตั้งขึ้นอยู่กับหลายพารามิเตอร์และกรณีเฉพาะ สภาพภูมิอากาศการพัฒนาไซต์และพารามิเตอร์อื่น ๆ ถูกนำมาพิจารณา
