เครื่องคำนวณความร้อนใต้พื้น

การหาปริมาณความร้อน

ก่อนเตรียมวัสดุสำหรับติดตั้งระบบทำความร้อนใต้พื้น คุณจำเป็นต้องคำนวณปริมาณความร้อนที่จะจ่ายไปยังห้องใดห้องหนึ่ง การคำนวณนี้มักจะดำเนินการตามลักษณะเฉพาะ - ปริมาณความร้อนที่ปล่อยออกมาต่อหน่วยปริมาตรหรือพื้นที่ของห้อง

กำลังของระบบทำความร้อนคำนวณผ่านพื้นที่ในกรณีที่ความสูงของเพดานของที่อยู่อาศัยไม่ถึง 3 ม. วิธีนี้ให้ผลลัพธ์ที่แม่นยำที่สุดในห้องที่มีเพดาน 2.6–2.8 ม. ขั้นตอนการคำนวณมีดังนี้:

1. หลังจากวัดขนาดห้องแล้ว ให้คำนวณพื้นที่เป็นตารางเมตร
2. คูณพื้นที่สี่เหลี่ยมจัตุรัสที่พบด้วยค่าของคุณสมบัติทางความร้อนจำเพาะ (ฐาน - 100 W / m²)
3. ใช้ปัจจัยการแก้ไขระดับภูมิภาคกับกำลังที่ได้รับ

ตัวบ่งชี้เฉพาะของการใช้ความร้อนสำหรับห้องต่างๆ

ห้องพักที่ตั้งอยู่ในส่วนต่างๆ ของบ้านจะมีความเย็นต่างกัน - ห้องหัวมุมจะสูญเสียความร้อนมากกว่าห้องทั่วไป ดังนั้นคำแนะนำ: ใช้ค่าของลักษณะเฉพาะขึ้นอยู่กับประเภทของห้อง:

• สำหรับห้องที่ตั้งอยู่ภายในอาคารหรือมีผนังด้านนอกหนึ่งด้านพร้อมหน้าต่าง ค่าพื้นฐานคือ 0.1 กิโลวัตต์ต่อตารางเมตร
• ห้องมุม (รั้วภายนอก 2 รั้วและช่องเปิดไฟหนึ่งช่อง) - 0.12 kW / m²;
• ห้องหัวมุมเดียวกัน แต่มีหน้าต่างสองบาน - 0.13 kW / m²

ใช้ปัจจัยการแก้ไขขึ้นอยู่กับภูมิภาคที่พำนัก สำหรับกระท่อมที่สร้างขึ้นในภาคใต้ค่าสัมประสิทธิ์จะเท่ากับ 0.7-0.8 ในภาคเหนือ - 1.5-2.0

การคำนวณการใช้ความร้อนตามปริมาตรของที่อยู่อาศัยนั้นดำเนินการในลักษณะเดียวกัน: โดยการวัดความจุลูกบาศก์ของห้องจะถูกกำหนดคูณด้วยลักษณะเฉพาะ ค่าพื้นฐานสำหรับพื้นที่ในอาคารคือ 35 W/m3 สำหรับห้องมุม 40 และ 45 W/m3 ตามลำดับ

สายเคเบิลใดดีกว่าแบบสองคอร์หรือคอร์เดียว

ความแตกต่างระหว่างสายเคเบิลแบบ single-core และ two-core มีดังนี้:

• จำเป็นต้องติดตั้งเทอร์โมสตัท สายเคเบิลที่ควบคุมตัวเองไม่จำเป็นต้องติดตั้งเซ็นเซอร์อุณหภูมิและตัวควบคุม ในกรณีนี้การให้ความร้อนจะดำเนินการในส่วนที่แยกจากกัน
• การปรากฏตัวของสนามแม่เหล็กไฟฟ้า สายเคเบิลแบบแกนเดียวบางประเภทมีการเคลือบเทฟลอนคุณภาพสูง ชั้นป้องกันช่วยลดระดับรังสีได้อย่างมีประสิทธิภาพ ลวดแกนเดี่ยวที่เหลือจะสร้างสนามแม่เหล็กไฟฟ้าที่มีความเข้มมากขึ้น ดังนั้นจึงแนะนำให้ใช้ในห้องเดินผ่าน โถงทางเดิน ระเบียง ห้องอาบน้ำ ห้องซาวน่า ฯลฯ ในชั้นสองคอร์ที่อบอุ่น ไม่มีรังสีใดๆ เลย ซึ่งทำให้การทำงานปลอดภัยอย่างสมบูรณ์สำหรับห้องนั่งเล่น: ห้องนอน ห้องเด็ก ฯลฯ

ผู้ผลิตบางรายในความพยายามที่จะลดต้นทุนของระบบทำความร้อนใต้พื้นแบบควบคุมตัวเองได้ เปลี่ยนโครงสร้างภายใน เหลือเพียงเมทริกซ์ความร้อนและฉนวนเพียงเล็กน้อย วิธีการที่ถูกต้องในการเลือกสายเคเบิลที่ควบคุมตัวเองได้นั้นสัมพันธ์กับความจำเป็นในการพิจารณาว่าสายเคเบิลนั้นมีฉนวนภายนอกและชั้นป้องกันทองแดงหรือไม่ การมีอยู่ถูกระบุโดยเครื่องหมาย CT, CF, CR

ตัวอย่างการคำนวณ

พิจารณาวิธีการคำนวณกำลังของระบบวิศวกรรมที่ต้องติดตั้งในห้องครัวของอพาร์ทเมนต์ที่ตั้งอยู่ชั้นล่างของอาคารห้าชั้น

สมมติว่าพื้นที่ครัวคือ 20 ตร.ม. (ความกว้างและความยาวของห้องคือ 4 และ 5 ม. ตามลำดับ) เครื่องทำความร้อนใต้พื้นไฟฟ้าจะทำหน้าที่เป็นแหล่งความร้อนหลัก

ก่อนอื่นคุณต้องจัดทำแผนผังเฟอร์นิเจอร์บนกระดาษ ตามโครงการนี้จำเป็นต้องคำนวณว่าเฟอร์นิเจอร์และเครื่องใช้ในครัวจะใช้พื้นที่เท่าใดซึ่งมีน้ำหนักมาก ตู้เย็นมาตรฐานใช้พื้นที่ประมาณ 0.4 ตร.ม. สำหรับเฟอร์นิเจอร์ครัวซึ่งตามกฎแล้วมีความกว้าง 60 ซม. ในการคำนวณพื้นที่นั้นจำเป็นต้องคูณความกว้างด้วยความยาว เราได้รับ: 0.6*5=3 m2

คุณควรคำนึงถึงความจริงที่ว่าระบบวิศวกรรมไม่สามารถวางใกล้กับผนังได้ควรมีช่องว่างอย่างน้อย 5 ซม. และควรปล่อยให้ว่าง 7-8 ซม

ปรากฎว่าประมาณ 0.8 m2 จะอยู่ภายใต้การเยื้อง

จากการคำนวณทางคณิตศาสตร์อย่างง่ายเหล่านี้ เราได้กำหนดว่าพื้นที่ที่สามารถวางองค์ประกอบความร้อนได้คือประมาณ 15 ตร.ม.

ตอนนี้คุณสามารถคำนวณพารามิเตอร์นี้ สำหรับสิ่งนี้ พื้นที่ซึ่งเท่ากับ 15 ตร.ม. คูณด้วย 180 วัตต์ แหล่งความร้อนหลักต้องมี 2700 วัตต์ ดังนั้น คุณควรซื้อสายเคเบิลที่มีกำลังไฟอย่างน้อย 2.5 กิโลวัตต์

หากระบบวิศวกรรมทำหน้าที่เป็นแหล่งข้อมูลเพิ่มเติมก็เพียงพอที่จะซื้อสายเคเบิลที่มีกำลังไฟ 2 kW (15m2 * 140 W) โดยการเปรียบเทียบ คุณสามารถคำนวณกำลังที่ต้องการของระบบวิศวกรรมสำหรับแต่ละห้องได้

ประโยชน์ของการทำความร้อนใต้พื้นด้วยอินฟราเรด

การออกแบบพื้นอินฟราเรดที่ทันสมัยมีข้อดีหลายประการที่ปฏิเสธไม่ได้ ประการแรกมีความโดดเด่นด้วยความเรียบง่ายและความเร็วในการติดตั้ง โดยเฉลี่ยแล้วการติดตั้งพื้นจะใช้เวลาไม่เกินสองชั่วโมง พวกเขาไม่ต้องการอุปกรณ์ผูกมัด พื้นเหล่านี้ติดตั้งง่ายใต้พรม เสื่อน้ำมัน หรือลามิเนต ความหนาของฟิล์มเพียง 3 มม. จึงไม่ส่งผลต่อความสูงของห้องเลยและไม่ลดปริมาตรของฟิล์ม วัสดุเคลือบฟิล์มมีความน่าเชื่อถือสูง

เมื่อเทียบกับระบบทำความร้อนใต้พื้นประเภทอื่นๆ โครงสร้างอินฟราเรดช่วยประหยัดพลังงานได้มาก นอกจากนี้ยังมีคุณสมบัติทางกายภาพที่เป็นบวกอีกมากมาย พื้นอินฟราเรดช่วยให้อากาศแตกตัวเป็นไอออนและกำจัดกลิ่นไม่พึงประสงค์ต่างๆ ไม่ส่งผลต่อความชื้นในอากาศอย่างแน่นอนและไม่ทำให้แห้ง

เครื่องทำความร้อนใต้พื้นประเภทนี้สามารถใช้เป็นแหล่งความร้อนหลักหรือเพิ่มเติมสำหรับบ้านและอพาร์ตเมนต์ ในกรณีแรกฟิล์มครอบคลุมอย่างน้อย 60-70% ของพื้นที่ทั้งหมดของห้อง ด้วยการทำความร้อนเพิ่มเติม พื้นที่ใด ๆ ก็ตามโดยเฉลี่ย ค่านี้คือ 30-50% พื้นอินฟราเรดถูกติดตั้งในทางเดินแบบเดินผ่านได้ทั่วทั้งพื้นที่ หากไม่มีเฟอร์นิเจอร์ ในห้องที่มีเฟอร์นิเจอร์ ฟิล์มจะถูกติดตั้งตามความจำเป็นในสถานที่ฟรี

การคำนวณฟุตเทจเคเบิลและขั้นตอนการวาง

ในการกำหนดความยาวของตัวนำความร้อนจำเป็นต้องคำนึงถึงคุณสมบัติบางประการ:

• ผู้ผลิตเสนอสายเคเบิลแบบคงที่ที่มีกำลังไฟต่างกัน (ตั้งแต่ 9 ถึง 20 W ต่อ 1 เมตรเชิงเส้น)
• เพื่อให้เครื่องทำความร้อนสามารถให้ความร้อนและไม่เผาไหม้ในพื้นจึงไม่สามารถวางวงจรไว้ใต้เฟอร์นิเจอร์และเครื่องใช้ที่อยู่กับที่โดยไม่มีขา
• สำหรับการวางในห้องน้ำหรือบนระเบียงตัวนำสายเคเบิลจะถูกยึดด้วยระยะขอบ 15-20%

แผนผังการวางสายต้านทานในห้องน้ำ

เมื่อพบว่าจำเป็นต้องใช้พลังงานความร้อนเพื่อให้ความร้อนในห้องใดห้องหนึ่ง ให้คำนวณการทำความร้อนใต้พื้นไฟฟ้าตามคำแนะนำ:

1. เลือกสายเคเบิลจากแคตตาล็อก โดยเน้นที่พลังงานความร้อนที่ได้รับก่อนหน้านี้และเพิ่มระยะขอบ 15% บันทึกความยาวรวมของตัวนำ
2. วาดแผนผังขนาดของห้องบนกระดาษ
3. วางบนเฟอร์นิเจอร์สเก็ตช์และเครื่องใช้ในครัวเรือนที่อยู่ติดกับพื้นอย่างใกล้ชิดและขัดขวางการถ่ายเทความร้อนตามปกติ สังเกตขนาดที่แท้จริงของตู้ เครื่องซักผ้า และอุปกรณ์อื่นๆ
4. ลบพื้นที่ที่เฟอร์นิเจอร์ครอบครองออกจากพื้นที่สี่เหลี่ยมจัตุรัสทั้งหมด งานคือการวางตัวนำความร้อนที่เลือกจากแคตตาล็อกไว้บนพื้นที่ว่าง
5. แบ่งพื้นที่ที่เหลือตามความยาวของตัวทำความร้อนสายเคเบิลเพื่อให้ได้ระยะห่างในการติดตั้งเป็นเมตร

กฎการจัดวางในที่พักอาศัยและอาคารเสริมนั้นแตกต่างกัน ตัวอย่างเช่น ในห้องนั่งเล่นหรือห้องนอน สายไฟเส้นแรกจะถูกย้ายออกจากเฟอร์นิเจอร์ในระยะ 10 ซม. ในห้องน้ำหรือบนระเบียง วางสายเคเบิลไว้ใกล้กับตู้และท่อประปาเพื่อให้ขาทำ ไม่รู้สึกถึงความแตกต่างของอุณหภูมิบนพื้น อย่าลืมพิจารณาความแตกต่างนี้เมื่อวางแผน ผู้เชี่ยวชาญจะบอกคุณเพิ่มเติมในวิดีโอ:

เนื่องจากแผ่นทำความร้อนมีจำหน่ายเป็นแผ่นตาข่าย (ม้วน) จึงไม่ต้องมีการนับขั้นตอนการปูแต่อย่าลืมอีกประเด็นหนึ่ง: การถ่ายเทความร้อนของเสื่อ 1 ตร.ม. มีจำกัด คุณไม่สามารถเพิ่มกำลังได้ แต่เพื่อลดขนาดลง ไม่มีปัญหา เพียงตัดกริดระหว่างตัวนำและดันสายออกจากกัน

ตัวอย่างการคำนวณพื้นไฟฟ้าอุ่นในห้องนอน 18 ตร.ม. โดยใช้ความร้อน 2.16 กิโลวัตต์:

1. เนื่องจากมีการวางแผนที่จะรวมระบบทำความร้อนด้วยสายเคเบิลเข้ากับระบบหม้อน้ำ กำลังความร้อนจึงถูกแบ่งออกเป็นครึ่ง - 2.16 / 2 = 1.08 กิโลวัตต์บนวงจรพื้น
2. เราเลือกสายเคเบิลสองคอร์ DEVIsafe 20T ที่มีกำลังไฟเฉพาะ 20 W / m โดยคำนึงถึงส่วนต่างเราใช้ตัวนำสำเร็จรูปยาว 60 ม. พร้อมการถ่ายเทความร้อน 1.2 กิโลวัตต์
3. เฟอร์นิเจอร์เครื่องเขียนใช้พื้นที่ห้องนอน 3 ตร.ม. เหลือ 15 ตร.ม. จากนั้นขั้นวางจะเป็น 15/60 = 0.25 ม.

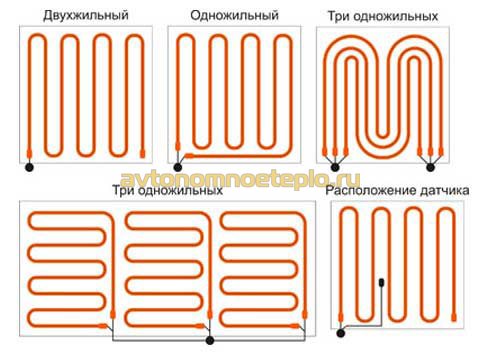

รูปแบบที่เป็นไปได้ของวงจรเคเบิล

เกร็ดเล็กเกร็ดน้อยที่ควรทราบ

แบบแผนทั่วไปที่คำนวณกำลังไฟฟ้าจะให้ผลลัพธ์ที่เป็นกลางก็ต่อเมื่อห้องนั้นถูกหุ้มฉนวนอย่างเหมาะสมเท่านั้น ฉนวนกันความร้อนไม่เพียง แต่เป็นการวางวัสดุรีดไว้ใต้พื้นอุ่นเท่านั้น แต่ยังรวมถึงการติดตั้งหน้าต่างกระจกสองชั้นบนหน้าต่างด้วย

ดังนั้น ก่อนติดตั้งระบบ จำเป็นต้องหุ้มฉนวนภายในห้อง สิ่งนี้จะป้องกันการสูญเสียความร้อนที่ไม่ต้องการ ควรใช้ความระมัดระวังเป็นพิเศษเพื่อป้องกันห้องที่ตั้งอยู่บนพื้นดินหรือมีชั้นใต้ดินอยู่ข้างใต้

จำเป็นต้องเลือกฉนวนกันความร้อนตามระบบวิศวกรรมที่เลือก ภายใต้พื้นอินฟราเรดสามารถติดตั้งฉนวนฟอยล์ได้เท่านั้น มิฉะนั้นจะใช้ความร้อนส่วนหนึ่งในการทำความร้อนฐานหยาบหรือเพดานของเพื่อนบ้าน

อีกจุดที่สำคัญมากที่คุณควรใส่ใจคือขั้นตอนการวางองค์ประกอบความร้อน หากคุณมีพื้นอินฟราเรดหรือแผ่นทำความร้อนอยู่ตรงหน้า คุณสามารถข้ามรายการนี้ได้

พวกเขาเป็นวัสดุรีดซึ่งเป็นพื้นฐานของตาข่ายหรือฟิล์มพิเศษ บนพื้นฐานนี้องค์ประกอบความร้อนได้รับการแก้ไข

หากคุณเลือกใช้ระบบเคเบิลที่ถูกกว่า จะต้องวางสายเคเบิลด้วยตนเอง ในกรณีนี้จะต้องกำหนดขั้นตอนการวางอย่างอิสระ คุณไม่สามารถรบกวนและทำทุกอย่างด้วยตา แต่ในกรณีนี้ ระบบอาจไม่ทำงานอย่างมีประสิทธิภาพ และการทำซ้ำทุกอย่างจะค่อนข้างยากและมีค่าใช้จ่ายสูง

ลองพิจารณาวิธีการกำหนดขั้นตอนการวางสายเคเบิลความร้อนโดยใช้ตัวอย่างที่อธิบายข้างต้น กำลังของเครื่องทำความร้อนใต้พื้นไฟฟ้าควรเป็น 2700 วัตต์ ความยาวของสายเคเบิลในกรณีนี้ควรอยู่ที่ประมาณ 130 เมตร ในการคำนวณขั้นตอนการวางจำเป็นต้องคูณพื้นที่ที่มีประโยชน์ของห้องด้วย 100 และหารจำนวนผลลัพธ์ด้วยความยาวของสายเคเบิลความร้อน เราได้: 15*100/130=11.5 ซม. นี่คือขั้นตอนการวาง

เพื่อให้งานติดตั้งง่ายขึ้น คุณสามารถซื้อตาข่ายพิเศษที่คุณสามารถยึดสายเคเบิลทำความร้อนได้ก่อน หากสายเคเบิลไม่ได้รับการแก้ไขระหว่างการติดตั้ง สายเคเบิลจะเคลื่อนที่ เป็นผลให้ขั้นตอนการวางระหว่างเทิร์นจะเปลี่ยนไป ส่งผลให้ฐานความร้อนไม่สม่ำเสมอ

การคำนวณกำลังสำหรับระบบวิศวกรรมนั้นค่อนข้างง่าย

สิ่งสำคัญคือต้องป้องกันห้องอย่างเหมาะสม เลือกฉนวนฐานที่เข้ากันได้กับระบบวิศวกรรม และจัดการปัญหาการจัดเฟอร์นิเจอร์หนักได้อย่างถูกต้อง ซึ่งไม่สามารถวางสายทำความร้อนได้

https://youtube.com/watch?v=J8GJC6lEL-c

วิธีการติดตั้ง

ในที่สุดสายเคเบิลทำความร้อนจะต้องปิดทุกด้านด้วยกาวมอร์ตาร์/กระเบื้อง ซึ่งสามารถทำได้สามวิธี:

เติม. วิธีที่ถูกต้องที่สุดในความคิดของฉัน ประกอบด้วยการเทเครื่องปาดหน้าขนาดเล็ก 1-2 ซม. เหนือสายเคเบิลที่ติดตั้ง การพูดนานน่าเบื่อที่ได้จะเหมาะสำหรับการปูพื้นใด ๆ ในการใช้ตัวเลือกนี้ควรมีความสูงสองสามเซนติเมตรเมื่อเทเครื่องปาดหน้าหลักในสถานที่ที่จะมีพื้นอุ่น สำหรับงานใช้สารผสมที่ช่วยให้เทชั้นบาง ๆ ได้หากการพูดนานน่าเบื่อถูกเทลงในระดับหนึ่งและการยกระดับพื้นไม่เป็นที่ยอมรับ วิธีนี้ไม่เหมาะ

ชั้นกาว. เมื่อปูกระเบื้องแล้วและทุกอย่างได้รับอนุญาตให้ยกระดับพื้นย่อยได้ 1-2 ซม. (อย่าลืมว่าตัวกระเบื้องเองจะเพิ่มอย่างน้อย 1 ซม.) กระเบื้องจะถูกวางบนสายเคเบิลบน ชั้นกาวหนา จำเป็นต้องพิจารณาตัวเลือกนี้เป็นทางเลือกสุดท้ายเพราะจะมีการลดลงอย่างมีนัยสำคัญที่ชายแดนของเขตอบอุ่น

Shtroblenie. วิธีที่ยากและน่าเบื่อที่สุด แต่เมื่อเพิ่มระดับการพูดนานน่าเบื่อเป็นสิ่งที่ยอมรับไม่ได้ เป็นวิธีที่แน่นอนที่สุด ก่อนอื่นคุณต้องทำเครื่องหมายเส้นที่สายเคเบิลความร้อนจะไป นอกจากนี้ยังจำเป็นต้องคำนึงถึงไฟแฟลชสำหรับลอนด้วยเซ็นเซอร์อุณหภูมิและคัปปลิ้งด้วยสายเคเบิลเชื่อมต่อที่เย็น หลังจากทำเครื่องหมาย คุณต้องแนบด้าย / เชือกบางชนิดเข้ากับเส้นเพื่อตรวจสอบความยาวของไฟแฟลช คุณต้องแน่ใจว่าสายเคเบิลทั้งหมดจะพอดีกับไฟแฟลชในอนาคต มิฉะนั้น คุณต้องเปลี่ยนเลย์เอาต์

หลังจากไล่ตาม ฝุ่นจะถูกลบออกอย่างระมัดระวังและพื้นผิวจะลงสีพื้นแล้ว ลวดถูกวางในไฟแฟลช ความลึกของแฟลชควรอนุญาตให้ใช้น้ำยาเคลือบ 3-5 มม. เหนือสายเคเบิล

เซ็นเซอร์อุณหภูมิในลอนจะติดตั้งอยู่ในแฟลชด้วย โดยจะต้องเสียบปลั๊กลอนจากปลาย (พันด้วยเทปพันสายไฟ) จุดสิ้นสุดของลอนควรอยู่ระหว่างตัวนำความร้อนซึ่งอยู่ไม่ไกลจากขอบของโซนความร้อน (แต่ไม่ใช่ที่ขอบ) ระยะห่างที่เหมาะสมที่สุดของเซ็นเซอร์อุณหภูมิคือ 30-50 ซม. จากขอบลึกเข้าไปในบริเวณที่อบอุ่น

เมื่อวางลวดแล้ว ไฟแฟลชจะถูกปิดผนึกด้วยกาวติดกระเบื้อง หรือส่วนผสมของพื้นปรับระดับได้เอง หากคุณวางแผนที่จะปูเสื่อน้ำมัน จะไม่ฟุ่มเฟือยที่จะทาชั้นตกแต่งที่มีพื้นปรับระดับได้เอง 1-2 มม.

ควรตรวจสอบหรือใช้งานพื้นไม่ช้ากว่าหนึ่งเดือนหลังจากเสร็จสิ้นกระบวนการเปียกทั้งหมดกับพื้น (การเท ปูกระเบื้อง) การเปิดเครื่องก่อนหน้านี้จะไม่ทำให้สายเคเบิลเสียหาย แต่อาจทำให้ยาแนว/กาวแตกได้

บทสรุป

• แนะนำให้ใช้สายทำความร้อนสำหรับการทำความร้อนใต้พื้น การใช้งานที่ต้องการมากที่สุดคือระบบทำความร้อนโดยตรงหรือ "พื้นบาง"
• ในบรรดาสายเคเบิลความร้อนที่หลากหลาย ควรใช้สายเคเบิลตัวต้านทานแบบสองคอร์ในแง่ของอัตราส่วนราคาต่อคุณภาพ
• การเลือกสายเคเบิลที่ต้องการด้วยความหนาแน่นของพลังงานที่ต้องการ ความยาว และขั้นตอนการวางได้มาจากการคำนวณ
• ไม่อนุญาตให้เปลี่ยนความยาวของส่วนสายต้านทาน (ยกเว้นสายโซน)

เกี่ยวกับเครื่องทำความร้อนฟิล์ม

การคำนวณปริมาณของฟิล์มอินฟราเรดนั้นง่ายกว่ามาก และขึ้นอยู่กับการเลือกวัสดุทำความร้อนในแง่ของขนาดและการถ่ายเทความร้อนจำเพาะ:

1. คำนวณความต้องการพลังงานความร้อนของห้อง (ส่วนที่หนึ่งของเอกสารนี้)
2. ร่างเค้าโครงของห้องด้วยเฟอร์นิเจอร์เครื่องเขียน คำนวณขนาดและพื้นที่สี่เหลี่ยมจัตุรัสของพื้นที่ว่าง
3. วางฟิล์มพื้นอุ่นด้วยการเยื้องจากผนัง 15-20 ซม. วาดลายเส้นเหล่านี้บนร่างและลบขนาดออกจากพื้นที่ว่าง
4. งานสุดท้ายคือการวางฟิล์มอินฟราเรดของกำลังทั้งหมดที่ต้องการบนพื้นที่ที่เหลือ เลือกม้วนตามความกว้างและการถ่ายเทความร้อนที่ต้องการจากแคตตาล็อกของผู้ผลิต

โปรดทราบว่าสามารถตัดฟิล์มความร้อนได้โดยใช้เส้นพิเศษ (ช่วง - 250 มม.) ผืนผ้าใบที่อยู่ติดกันสามารถวางแบบ end-to-end หรือด้วยช่วงเวลาที่คำนวณได้ แต่ไม่ทับซ้อนกัน สำหรับห้องนอนจากตัวอย่างของเรา จำนวนฟิล์มคำนวณได้ดังนี้:

1. การถ่ายเทความร้อนที่ต้องการของวงจรพื้นคือ 1.08 กิโลวัตต์ หากคุณใช้ผลิตภัณฑ์ที่มีเอาต์พุตความร้อน 130 W / m² คุณจะต้องมีเครื่องทำความร้อนแบบฟิล์ม 1080 / 130 = 8.3 m² โดยคำนึงถึงสต็อก - 9 m²
2. ความกว้างม้วน - 0.5 ม. ในการรวบรวม 9 สี่เหลี่ยมคุณต้องใช้ฟิล์มยาว 18 ม.
3. เนื่องจากห้องนอนมีพื้นที่ว่าง 15 ตร.ม. เครื่องทำความร้อนประเภทนี้จึงค่อนข้างเหมาะสม

การติดตั้ง

ในการติดตั้งพื้นฟิล์ม IR คุณต้องทำตามขั้นตอนตามลำดับ:

1. ก่อนอื่น จำเป็นต้องพัฒนาโครงการและทำการคำนวณที่จำเป็นทั้งหมด
2. รับวัสดุและเครื่องมือที่จำเป็นทั้งหมด
3. ติดตั้งพื้น IR
4. เริ่มระบบและตรวจสอบการทำงาน
5. ดำเนินการเสร็จสิ้นสะอาด

การคำนวณพื้นที่

ลักษณะเด่นของพื้นฟิล์มอินฟราเรดคือไม่ได้ติดตั้งไว้ใต้เฟอร์นิเจอร์ ดังนั้นเมื่อคำนวณปริมาณวัสดุที่จะต้องใช้และเลือกตำแหน่งของฟิล์ม จำเป็นต้องลบพื้นที่ที่จะไม่ติดฟิล์ม

เมื่อคำนวณพื้นที่ที่ให้ความร้อน จำไว้ว่าฟิล์ม IR ถูกวางที่ระยะ 100 มม. ขึ้นไปกับพื้นผิวแนวตั้งใดๆ

เมื่อระบุขนาดของพื้นที่ที่ต้องการแล้ว ขั้นตอนต่อไปคือการคำนวณกำลัง

พลังฟิล์ม	150 วัตต์/ตร.ม.	220 วัตต์/ตร.ม.
แหล่งความร้อนหลัก	อย่างน้อย 95% ของพื้นที่	อย่างน้อย 70% ของพื้นที่
แหล่งความร้อนเพิ่มเติม	อย่างน้อย 60% ของพื้นที่	อย่างน้อย 40% ของพื้นที่
ประเภทของพื้น	ลามิเนต เสื่อน้ำมัน พรม	ปาร์เก้ พรม

การคำนวณพลังงาน

จำนวนเงินที่ใช้ไปกับการทำความร้อนด้วยพื้นอินฟราเรดจะคำนวณตามอัตราค่าไฟฟ้าในพื้นที่ของคุณ

การติดตั้งเทอร์โมสตัทช่วยให้คุณลดต้นทุนการทำความร้อนใต้พื้นด้วยอินฟราเรดได้ประมาณ 35%

การคำนวณกำลังไฟฟ้า

หากพื้นที่ของห้องที่วางแผนว่าจะให้ความร้อนกับพื้นฟิล์มมีขนาดใหญ่มาก ระบบดังกล่าวจะต้องติดตั้งฟิล์ม IR หลายชุด ในสถานการณ์เช่นนี้ คุณต้องสรุปพลังของพวกเขา

ใช้ฟิล์ม IR หลายชุด Ptot = P1+P2+…+Pi ใช้ส่วนหนึ่งของชุด Ptot=1.10*L

โดยที่ Ptotal คือกำลังทั้งหมดของพื้นฟิล์ม W; P1…Pi คือพลังของฟิล์มชุดเดียว W; L คือความยาวของฟิล์มอินฟราเรดที่ใช้ระหว่างการติดตั้ง m; 1.10 - ปัจจัยการแปลงกำลังพื้นฟิล์ม

การคำนวณจำนวนเทอร์โมสตัท

จุดประสงค์หลักของตัวควบคุมอุณหภูมิสำหรับการทำความร้อนใต้พื้นแบบอินฟราเรดคือเพื่อควบคุมระดับความร้อน

หากคุณเชื่อมต่อชั้นฟิล์มหลายชุดในคราวเดียว จำเป็นต้องใช้เทอร์โมสแตทหลายตัวในคราวเดียว เนื่องจากพลังงานที่ใช้โดยพื้นอุ่นจะถูกรวมเข้าด้วยกัน

ขอแนะนำให้ติดตั้งเทอร์โมสตัทที่ความสูง 15-20 ซม. เหนือระดับการเคลือบขั้นสุดท้าย

เป็นการดีกว่าที่จะวางเทอร์โมสตัทไว้บนผนังซึ่งตั้งฉากกับทิศทางของแถบ

มีสองวิธีในการเชื่อมต่อ:

1. การแบ่งเขตและการเชื่อมต่อของแต่ละโซนกับเทอร์โมสตัทแยกจากกัน
2. เชื่อมต่อโซลิดสเตตรีเลย์หรือสตาร์ทแม่เหล็ก เป็นไปไม่ได้ที่จะทำการเชื่อมต่อด้วยตัวคุณเองที่นี่คุณต้องมีความรู้และทักษะของช่างไฟฟ้า

สายเคเบิลทำความร้อนใต้พื้นหรือเสื่อ

ทางเลือกส่วนใหญ่ขึ้นอยู่กับว่าการติดตั้งจะทำด้วยมือหรือมีการวางแผนที่จะเชิญผู้เชี่ยวชาญ ง่ายต่อการติดตั้งแผ่นทำความร้อน สำหรับการวางสายเคเบิลจำเป็นต้องทำงานเกี่ยวกับการผลิตเครื่องปาดหน้าการเชื่อมต่อกับระบบจ่ายไฟ ฯลฯ

จำเป็นต้องคำนึงว่าการถ่ายเทความร้อนของเสื่อค่อนข้างต่ำกว่าสายเคเบิลตามลำดับจำเป็นต้องใช้ไฟฟ้ามากขึ้น

หากคุณวางแผนที่จะใช้ผู้ติดตั้งแบบมืออาชีพ ขอแนะนำให้ใช้สายเคเบิลสำหรับทำความร้อนใต้พื้นที่มีฉนวนป้องกันตัวเอง ค่าใช้จ่ายสูงจะจ่ายออกไปเนื่องจากอายุการใช้งานที่ยาวนานและไม่มีผลกระทบที่เป็นอันตรายของสนามแม่เหล็กไฟฟ้าในมนุษย์

แผนการติดตั้งทีละขั้นตอน

ดังนั้นการติดตั้งสายเคเบิลความร้อนประกอบด้วยหลายขั้นตอน:

1. การเตรียมรองพื้น. ต้องเทปูนทรายบนพื้นด้านล่างซึ่งมีความหนาอย่างน้อย 3 ซม. ในการวางลวดที่เชื่อมต่อเทอร์โมสตัทเข้ากับระบบคุณจะต้องเจาะช่องที่มีเส้นผ่านศูนย์กลาง 2 ซม.
2. การติดตั้งแผ่นสะท้อนความร้อน
3. วางตาข่ายเสริมแรงที่จะต่อสายเคเบิล หากละเว้นขั้นตอนนี้ ลวดจะต้องได้รับการแก้ไขบนเทปสำหรับยึด เราต้องไม่ลืมว่าผลิตภัณฑ์ไม่พอดีกับเฟอร์นิเจอร์
4. วางลวด.
5. การติดตั้งเครื่องแลกเปลี่ยนความร้อน มันถูกวางไว้ในท่อลูกฟูกพิเศษและวางไว้ในแฟลชที่ทำไว้ล่วงหน้า
6. เทปูนปาดปูน ควรมีความหนาเพียง 4 ซม. หลังจากซ่อนสายเคเบิลความร้อนไว้ใต้สารละลายแล้ว จำเป็นต้องตรวจสอบประสิทธิภาพการทำงาน: ความต้านทานโอห์มมิกและความต้านทานของฉนวน การวางพื้นสามารถทำได้หลังจากที่ปูนแห้งดี - ไม่เร็วกว่าหนึ่งเดือน

เทคโนโลยีทีละขั้นตอนของระบบทำความร้อนใต้พื้นสายเคเบิล

นั่นคือคุณสมบัติทั้งหมดของการเลือกและติดตั้งสายเคเบิลสำหรับทำความร้อนใต้พื้น ไม่ว่าในกรณีใดก่อนทำงานคุณต้องคำนึงถึงความแตกต่างของการวางทั้งหมด และสุดท้าย วิดีโอการติดตั้งพร้อมความคิดเห็นโดยละเอียด:

กฎสำหรับการวางระบบทำความร้อนใต้พื้น IR

จำเป็นต้องปฏิบัติตามกฎง่ายๆสองสามข้อสำหรับการวางระบบทำความร้อนใต้พื้น IR:

1. แนวฟิล์มแรกต้องอยู่ห่างจากผนังอย่างน้อย 100 มม. และไม่เกิน 400 มม.
2. ขั้นตอนของเส้นตัดฟิล์มคือ 250 มม. ไม่สามารถตัดฟิล์มที่อื่นได้
3. ระยะห่างระหว่างแถบฟิล์มที่อยู่ติดกันควรเป็น 10 มม. ขึ้นไป
4. ความยาวที่อนุญาตของแถบพื้นคือ 8 ม.

ภายใต้ลามิเนต

เมื่อวางฟิล์มทำความร้อนใต้พื้นลามิเนตให้ปฏิบัติตามกฎ:

1. เพื่อให้ฟิล์มอินฟราเรดไม่ร้อนเกินไป ต้องกระจายไปยังบริเวณที่ไม่มีเฟอร์นิเจอร์
2. เพื่อให้ห้องอุ่นขึ้นอย่างมีประสิทธิภาพสูงสุด พื้นฟิล์มต้องครอบคลุมพื้นที่อย่างน้อย 70%

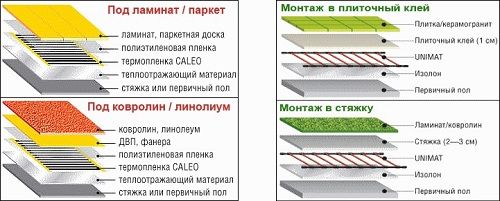

แบบแผนการติดตั้งระบบทำความร้อนใต้พื้น IR สำหรับการตกแต่งพื้นประเภทต่างๆ

ถัดไปคุณต้องวาดแผนผังตำแหน่งขององค์ประกอบความร้อน บนกระดาษ ให้สะท้อนตำแหน่งของเฟอร์นิเจอร์และฟิล์มทำความร้อน

การวางจะทำบนพื้นผิวที่ปรับระดับก่อนหน้านั้น

ปาดคอนกรีตไม่ควรมีหยด เพื่อไม่ให้ความร้อนจากฟิล์มความร้อนออกจากแผ่นพื้นไปยังอพาร์ทเมนต์ใกล้เคียงต้องวางพื้นผิวฉนวนความร้อน (โพรพิลีน) บนพื้นซึ่งมีความหนา 3-4 มม. และปิดด้วยฟอยล์ ด้านเดียว.

แถบฉนวนกันความร้อนถูกยึดด้วยเทปฉนวนกันความร้อนและต้องตัดแต่งอย่างระมัดระวังตามแนวปริมณฑลของห้อง

คุณสามารถตัดฟิล์มความร้อนได้เฉพาะในสถานที่ที่ระบุไว้เท่านั้น มีการทำเครื่องหมายด้วยเส้นประและสัญลักษณ์กรรไกร

หากคุณตัดฟิล์มในแนวทแยง คุณก็จะทำลายมัน

ระยะห่างของฟิล์มจากผนังควรอยู่ที่ 10 ซม.

แผ่นฟิล์มทำความร้อนวางอยู่บนวัสดุพิมพ์ที่อยู่ติดกันโดยมีช่องว่างอย่างน้อย 5 มม. แต่ไม่เกิน 1 ซม.

เป็นไปไม่ได้ที่จะงอองค์ประกอบความร้อนที่มุม 90 องศาขึ้นไปเนื่องจากจะหยุดทำงาน

แผนภาพการเดินสายไฟสำหรับการทำความร้อนใต้พื้น IR

ในสถานที่ที่ฟิล์มความร้อนถูกตัดและบัสบาร์นำไฟฟ้าถูกตัด จำเป็นต้องทำฉนวนบิทูมินัส ซึ่งรวมอยู่ในชุดทำความร้อนใต้พื้น ต้องติดตั้งหน้าสัมผัสตรงกลางส่วนท้ายของบัสนำไฟฟ้าและกดด้วยคีมอย่างดี การใช้มีดคมจำเป็นต้องดึงสายไฟที่มีกระแสไฟออก 5-8 มม. แล้วหนีบด้วยคีมในขั้วต่อหน้าสัมผัส จากนั้นหน้าสัมผัสทั้งหมดจะถูกหุ้มฉนวนด้วยฉนวนบิทูมินัส พื้นอุ่นด้วยอินฟราเรดเชื่อมต่อแบบขนานด้วยสายไฟทองแดงที่มีหน้าตัดอย่างน้อย 1.5 มม.² ขอแนะนำให้ติดตั้งเซ็นเซอร์อุณหภูมิเพื่อให้ระบบทำความร้อนใต้พื้นทำงานอัตโนมัติอย่างถูกต้อง

ที่ระยะห่าง 20-25 ซม. จากผนังที่คุณจะติดตั้งเทอร์โมสตัทโดยใช้เครื่องเจาะเพื่อไล่ตาม วางเซ็นเซอร์อุณหภูมิลงในรูที่เกิดขึ้นใต้ฟิล์มความร้อน

เพื่อให้เซ็นเซอร์แสดงอุณหภูมิที่ถูกต้องได้ จะต้องวางบนพื้นผิวที่เป็นฉนวนความร้อน

หลังจากการปรับเปลี่ยนทั้งหมดข้างต้น เทอร์โมสตัทก็เชื่อมต่ออยู่

เมื่อติดตั้งเสร็จแล้ว ให้ตรวจสอบการทำงานของระบบทำความร้อนใต้พื้น IR เทอร์โมฟิล์มทั้งหมดควรร้อนขึ้นเมื่อเปิดเครื่อง หลังจากแน่ใจว่าคุณสามารถวางลามิเนตบนองค์ประกอบความร้อนได้

ใต้เสื่อน้ำมัน

การวางใต้เสื่อน้ำมันนั้นคล้ายคลึง แต่มีลักษณะเป็นของตัวเอง:

1. ขั้นแรกให้เตรียมฐานเพราะพื้นสามารถติดตั้งได้บนพื้นผิวที่เรียบและมั่นคงเท่านั้น
2. ตัดเสื่อได้ถึง 25 ซม. ขอบเป็นฉนวนด้วยเทปพิเศษ ช่องว่างกับท่อของระบบทำความร้อนควรอยู่ที่ 30 ซม.
3. มีความจำเป็นต้องวางฟิล์มด้วยยางทองแดงห้ามมิให้วางข้อต่อบนอีกด้านหนึ่ง ขั้นตอนที่เหลือดำเนินการตามคำแนะนำ ข้อกำหนดเบื้องต้นสำหรับการทำความร้อนคุณภาพสูงคือการเชื่อมต่อของเทอร์โมสตัท
4. จากนั้นเสื่อน้ำมันก็แพร่กระจาย ในห้องที่มีขนาดเล็กการเคลือบจะถูกวางและทิ้งไว้สองสามวันหลังจากนั้นขอบจะถูกกดด้วยแผงรอบ

มีหลายวิธีในการติดตั้งเสื่อน้ำมัน

เมื่อปฏิบัติงานให้พิจารณาว่าจำเป็นต้องถอดแยกชิ้นส่วนและโอนระบบในอนาคตหรือไม่และให้ความสนใจกับลักษณะทางเทคนิคของการทำความร้อนใต้พื้น

อย่างที่คุณเห็น ระบบทำความร้อนใต้พื้นฟิล์มอินฟราเรดเป็นตัวเลือกที่ยอดเยี่ยมสำหรับระบบทำความร้อน และการติดตั้งก็ไม่ซับซ้อน ดังนั้นทุกอย่างสามารถทำได้ด้วยมือ

สรุปเคล็ดลับที่เป็นประโยชน์

เมื่อซื้อวัสดุสำหรับติดตั้งระบบทำความร้อนใต้พื้นไฟฟ้า ให้พิจารณาคำแนะนำต่อไปนี้:

1. องค์ประกอบความร้อนส่วนใหญ่ต้องการการควบคุมจากภายนอก ในแต่ละห้อง คุณต้องติดตั้งเทอร์โมสตัทและเซ็นเซอร์วัดความร้อนสูงเกินไป โดยติดไว้ที่สายเคเบิลหรือฟิล์มโดยตรง
2. อย่าลืมวางฉนวนชั้นหนึ่งไว้ใต้รูปทรงของพื้น หากคุณไม่ต้องการให้ความร้อนกับพื้น เพดาน หรืออพาร์ทเมนต์ที่อยู่ใกล้เคียงซึ่งมีไฟฟ้าราคาแพง
3. ความหนาของชั้นฉนวนความร้อนบนพื้นอย่างน้อย 10 ซม. ของโฟมพลาสติกหรือขนแร่ ก็เพียงพอแล้วที่จะปิดฝ้าเพดานระหว่างชั้นด้วยโฟมโพลีเอทิลีนที่หุ้มด้วยฟอยล์หนา 8-12 มม.
4. หากใช้การเคลือบแบบหนาบนพื้น - ปาร์เก้, แผ่น 25 มม. หรือมากกว่า, เสื่อน้ำมันสักหลาด, พลังขององค์ประกอบความร้อนจะต้องเพิ่มขึ้น 30-40% เมื่อเทียบกับที่คำนวณได้
5. เตรียมลวดทองแดงที่มีหน้าตัดขนาด 2.5 มม.² สำหรับต่อวงจรเข้ากับแหล่งจ่ายไฟหลัก สายเคเบิลควรยาวพอที่จะต่อสายไปยังแผงสวิตช์หลัก

สายที่เชื่อมต่อกับแผงไฟฟ้าต้องได้รับการป้องกันโดยตัวตัดวงจรที่มีพิกัดที่เหมาะสม ควรใช้เครื่องสองขั้วโดยทำลายวงจรทั้งสอง - เฟสและศูนย์

ปัจจุบันมีระบบทำความร้อนที่แตกต่างกันมากมายที่ช่วยลดการใช้พลังงาน คุณจึงประหยัดเงินได้ หนึ่งในตัวเลือกที่ดีที่สุดคือระบบทำความร้อนใต้พื้นฟิล์มอินฟราเรด มันเป็นรูปแบบของไฟฟ้า แต่ประหยัดและปลอดภัยกว่า

พื้นอุ่นอินฟราเรด
