ความสูงของท่อระบายอากาศ

อุปกรณ์เพลาระบายอากาศ

โครงสร้างตามกฎดูเหมือนลำต้นทรงกระบอก ตั้งอยู่ในแนวตั้งอย่างเคร่งครัดและมีสามส่วน:

• อันใหญ่หนึ่งอัน - ประมาณ 300x600 มม.
• ตัวเล็กสองตัว - ประมาณ 150 มม.

เป็นส่วนใหญ่ที่เป็นลำต้นซึ่งข้ามทุกชั้นของอาคารตั้งแต่ชั้นใต้ดินจนถึงห้องใต้หลังคา
การออกแบบอาจไม่ได้มาตรฐาน ต้องคำนึงถึงขนาดที่เพิ่มขึ้นเมื่อเลือกพัดลม

ผ่านหน้าต่างพิเศษที่ตั้งอยู่ในห้องต่างๆ เช่น ห้องครัวหรือห้องน้ำ อากาศเสียจะเข้าสู่ช่องสัญญาณที่มีขนาดไม่ใหญ่มาก และเมื่อผ่านขึ้นไปที่สูงประมาณ 3 เมตร ก็จะกลายเป็นปล่องทั่วไป ต้องขอบคุณอุปกรณ์ดังกล่าว ทำให้ไม่สามารถกระจายอากาศที่ใช้แล้วผ่านท่อจากห้องหนึ่งไปยังอีกห้องหนึ่งได้ เช่น จากห้องครัวไปยังห้องน้ำ และไปยังห้องต่างๆ

ในอาคารภายนอก เช่น ฟาร์มหรือฟาร์มสัตว์ปีก ปล่องระบายอากาศใกล้สันเขาถือเป็นตัวเลือกการออกแบบในอุดมคติที่ให้การหมุนเวียนของอากาศ พวกเขาวิ่งตลอดความยาวของหลังคาอาคารไปตามแนวสันเขา

ในการปิดการเข้าถึงเม็ดฝน ร่มจะติดตั้งอยู่เหนือช่องระบายอากาศของกล่อง ตามกฎแล้ว ในโครงสร้างการแลกเปลี่ยนอากาศตามธรรมชาติ จะติดตั้งแผ่นเบี่ยงบนหัวหลุมโดยตรง ด้วยลมกระโชกแรงทำให้เกิดการหายากขึ้นที่นี่ซึ่งก่อให้เกิดการยึดเกาะที่เพิ่มขึ้น แต่อย่างแรกเลย แน่นอน ตัวเบี่ยงจะไม่ยอมให้อากาศไหล "พลิกคว่ำ" ในกล่อง

เมื่อคำนวณระบบจะไม่คำนึงถึงสุญญากาศที่เกิดจากลม

ตัวแปรที่มีการแลกเปลี่ยนอากาศเทียมซึ่งช่วยในการขจัดสิ่งสกปรกในอากาศที่ก้าวร้าวของชั้นหนึ่งและชั้นสอง ทำงานค่อนข้างแตกต่าง: อากาศเสียจะถูกโยนออกไปในระดับความสูงที่ค่อนข้างสำคัญ การปล่อยดังกล่าวเรียกอีกอย่างว่าเปลวไฟ

ส่วนสูง

เมื่อวางท่อร่วมไอเสียบนหลังคาของอาคาร ต้องคำนึงถึงระยะห่างที่อนุญาตน้อยที่สุดระหว่างท่อระบายอากาศกับช่องรับอากาศของระบบจ่ายด้วย ตาม SNiP:

• ในแนวนอนเท่ากับสิบเมตร
• ในแนวตั้งตามลำดับหก

ความสูงของปล่องระบายอากาศเหนือหลังคาถูกกำหนดโดยเงื่อนไขต่อไปนี้:

• เมื่ออยู่ใกล้สันเขาปากคือช่องเปิดกระโปรงหน้ารถต้องสูงกว่าสันเขาอย่างน้อยครึ่งเมตร
• เมื่ออยู่ห่างจากสันเขาหนึ่งเมตรครึ่งถึงสามเมตรรูจะล้างออกด้วยสันเขา
• สำหรับระยะทางมากกว่าสามเมตร รูจะถูกนำออกไปตามมุมของ 10⁰ ไปยังขอบฟ้าโดยให้ยอดอยู่บนสันเขา

ในสถานที่จัดเลี้ยงสาธารณะและร้านขายของชำ ตาม SanPiN ความสูงของปล่องเหนือหลังคาไม่ควรน้อยกว่า 1 ม. ดังนั้น ตัวบ่งชี้นี้เป็นค่าตัวแปรที่แตกต่างกันไปตามโครงการเฉพาะ

ความสูงของปากเหนือหลังคาสำหรับการออกแบบมาตรฐานมักจะถูกเลือกให้อยู่ที่ 1 ม. ในกรณีของเปลวไฟ อย่างน้อย 2 ม. เหนือจุดสูงสุดของหลังคา ในกรณีฉุกเฉิน เหมืองจะถูกยกให้สูงจากพื้นอย่างน้อย 3 เมตร

วัสดุ

ในอาคารที่พักอาศัยและสาธารณะที่มีระบบท่อไอเสียแบบรวม มักใช้คอนกรีตมวลเบา อิฐ แผง หุ้มด้วยสังกะสีด้านใน ลำต้นของทางเดินจากด้านในหุ้มด้วยสักหลาดในขั้นต้นซึ่งจุ่มลงในสารละลายดินเหนียวและฉาบด้านนอก ในอาคารอุตสาหกรรม โครงสร้างไอเสียส่วนใหญ่ทำจากเหล็กแผ่น

ความปลอดภัยจากอัคคีภัย

เมื่อจัดระเบียบการระบายอากาศของอาคาร ห้องพักทุกห้องและทุกชั้นเชื่อมต่อกันด้วยเครือข่ายช่องระบายอากาศและท่อลม ซึ่งในตัวเองนั้นเป็นอันตรายจากมุมมองของความปลอดภัยจากอัคคีภัย ดังนั้นองค์ประกอบเหล่านี้เองและปะเก็นระหว่างกันจึงทำจากวัสดุที่ตรงตาม SNiP ซึ่งรับประกันการระเบิดและความปลอดภัยจากอัคคีภัยโดยเฉพาะอย่างยิ่ง เพลาถูกแยกออกจากท่ออากาศโดยพาร์ติชั่นที่ทำจากวัสดุที่ไม่ติดไฟและทนความชื้น

แรงฉุดขึ้นอยู่กับอะไร?

เมื่ออุณหภูมิอากาศภายนอกต่ำและภายในสูง จะมีความแตกต่างบางประการ ยิ่งมีขนาดใหญ่เท่าใดอากาศจากภายในก็จะยิ่งแรงขึ้นเท่านั้นนั่นคือปริมาณของอากาศเสียจะเพิ่มขึ้น เมื่ออากาศภายนอกร้อนขึ้น ความแตกต่างจะลดลงและประสิทธิภาพของการระบายอากาศเสียจะลดลง

อุปกรณ์ท่อระบายอากาศ

ทางเลือกของความยาวและส่วน:

• ท่อสำหรับเตาผิงสแตนเลสถูกเลือกเพื่อให้ท่อปล่องไฟมีหน้าตัดช่องอย่างน้อย 16 ตร.ซม.
• ด้านข้างของช่องต้องมีอย่างน้อย 10 ซม. มักจะเลือกท่อตามมาตรฐาน 14 * 14 ซม. ในขณะที่ความยาวของช่องดังกล่าวสามารถเป็น 3 ม.
• ด้วยส่วนที่ใหญ่กว่า (14x27 ซม.) ความยาวของช่องควรน้อยกว่า (2 ม.)

การคำนวณและความแตกต่างของระบบระบายอากาศทั้งหมดจะต้องดำเนินการล่วงหน้า เนื่องจากในกระบวนการทำงานแทบจะเป็นไปไม่ได้เลยที่จะเปลี่ยนแปลง "โครงการ" การปฏิบัติได้แสดงให้เห็นว่าความยาวของท่อระบายอากาศของห้องต่าง ๆ ที่อยู่ในระดับเดียวกันควรจะเกือบเท่ากัน หากช่องสัญญาณมีความยาวต่างกันมากก็อาจทำให้ประสิทธิภาพการระบายอากาศลดลงอย่างมาก ดังนั้นควรจำไว้ว่าท่อพัดลมยาวบนหลังคาจะมีแรงดึงขนาดใหญ่ และหากการไหลของอากาศลดลง แรงไอเสียจะลดลงอย่างมากในช่องที่สั้นกว่า สถานการณ์นี้มักเกิดขึ้นได้ในท่อของโรงเรือนที่มีช่องรับอากาศภายนอกจำกัด (อ่านว่า "ปล่องไฟและท่อระบายอากาศ กฎการทำงาน")

คุณสมบัติของการติดตั้งการระบายอากาศ

เทคโนโลยีการวางท่ออากาศเป็นลำดับของการทำงานบางอย่างและขึ้นอยู่กับประเภทของระบบระบายอากาศ อย่างไรก็ตาม การติดตั้งเครือข่ายวิศวกรรมนำหน้าด้วยการคำนวณ การเลือกท่อ และการทำเครื่องหมายตำแหน่ง

การติดตั้งระบบระบายอากาศตามธรรมชาติ

ระบบวางลงระหว่างการก่อสร้างบ้านหรือติดตั้งในช่องที่จัดไว้เป็นพิเศษสำหรับสิ่งนี้ การติดตั้งการระบายอากาศตามธรรมชาติประกอบด้วยขั้นตอนต่อไปนี้:

1. แก้ไขท่ออากาศ
2. การติดตั้งตะแกรงและตัวเบี่ยง
3. มั่นใจการไหลของอากาศเนื่องจากวาล์วจ่าย
4. การติดตั้งเครื่องดูดควันในห้องครัว
5. การติดตั้งพัดลมในห้องน้ำในตะแกรงของท่อระบายอากาศสำหรับเป่า

ในกรณีนี้ ควรระลึกไว้เสมอว่าท่อระบายอากาศทรงกลมจะให้กระแสลมดีขึ้น และการเปลี่ยนแปลงของอากาศจะมีประสิทธิภาพมากขึ้น

โครงการระบายอากาศตามธรรมชาติของบ้านส่วนตัว

หากในระหว่างการระบายอากาศตามธรรมชาติในสถานที่ อากาศแห้งและมีกลิ่นอับ จำเป็นต้องให้อากาศไหลผ่านวาล์วเพิ่มเติมหรือหน้าต่างแง้ม สาเหตุของความชื้นที่เพิ่มขึ้นและลักษณะของเชื้อราคือการไหลออกไม่เพียงพอ การกำจัดข้อบกพร่องนี้ค่อนข้างยากหลังจากการก่อสร้างเสร็จสิ้น และวิธีที่ง่ายที่สุดคือระบายอากาศแบบบังคับ

การติดตั้งระบบระบายอากาศแบบบังคับ

ประเภทนี้ขาดไม่ได้ในบ้านในชนบทที่มีห้องแยกจำนวนมากและห้องที่มีความชื้นสูง การติดตั้งระบบระบายอากาศแบบบังคับดำเนินการดังนี้:

1. ติดตั้งชุดจ่ายและระบายอากาศโดยวางไว้ในห้องใต้หลังคาที่มีฉนวน
2. เชื่อมต่อท่ออากาศเข้ากับมัน
3. ติดตั้งช่องระบายอากาศที่ผนังด้านนอกเพื่อให้ระยะห่างจากท่อระบายน้ำและปล่องไฟอย่างน้อย 10 เมตร
4. หากไม่ได้ติดตั้งท่ออากาศระหว่างการก่อสร้างบ้านในระหว่างการติดตั้งระบบจะได้รับการแก้ไขตามมาร์กอัปในขณะที่ท่อจ่ายระบายอากาศควรอยู่ใกล้กับหน้าต่างหรือด้านตรงข้ามจากประตู
5. เชื่อมต่อท่ออากาศเข้ากับตัวเครื่องโดยใช้ท่อลูกฟูก
6. ดำเนินการฉนวนของท่อระบายอากาศ
7. มีการติดตั้งตะแกรงที่ปลายท่ออากาศและติดตั้งซ็อกเก็ต anemostat บนท่อจ่ายอากาศ

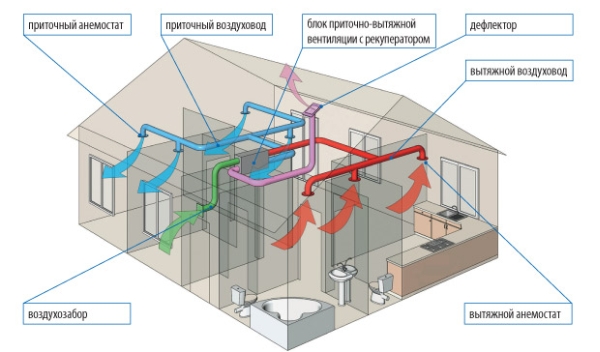

โครงการระบายอากาศบังคับของบ้านส่วนตัว

ทางเลือกที่เหมาะสมที่สุดของท่อระบายอากาศการปฏิบัติตามเทคโนโลยีการติดตั้งและการบำรุงรักษาระบบอย่างสม่ำเสมอจะช่วยให้มั่นใจได้ว่ามีอากาศบริสุทธิ์ไปยังบ้านส่วนตัวและจะสร้างปากน้ำที่สะดวกสบายสำหรับผู้อยู่อาศัย

https://youtube.com/watch?v=SAwNykjmiyw

ประโยชน์ของฉนวน

ตาม SNiP ฉนวนทำให้สามารถสร้างปากน้ำในสถานที่ที่ผู้คนสามารถอยู่อาศัยและทำงานได้อย่างสะดวกสบาย ด้วยฉนวนคุณภาพสูง:

• การถ่ายเทความร้อนลดลง
• การก่อตัวของคอนเดนเสทซึ่งทำให้เกิดการกัดกร่อนป้องกันการก่อตัวของเชื้อราบนพื้นผิวของโครงสร้าง
• ความเสี่ยงจากไฟไหม้ลดลง
• การสั่นสะเทือนและเสียงรบกวนที่เกิดขึ้นระหว่างการทำงานของระบบแลกเปลี่ยนอากาศจะลดลง
• การถ่ายเทความร้อนสู่สิ่งแวดล้อมจะลดลง

ความหนาของชั้นฉนวนกันความร้อนขึ้นอยู่กับพารามิเตอร์เช่น:

• การปรากฏตัวของจุดน้ำค้าง
• รูปร่าง ขนาดของช่องลมออก
• การนำความร้อนของเครื่องทำความร้อน,
• ความแตกต่างของอุณหภูมิระหว่างระบบระบายอากาศและห้อง

ทางออกที่ดีที่สุดคือฉนวนทางเทคนิคซึ่งมีการซึมผ่านของไอสูงและมีค่าการนำความร้อนต่ำ

ในระบบที่มีการแลกเปลี่ยนอากาศตามธรรมชาติเช่นเดียวกับการระบายอากาศแบบบังคับสำหรับอาคารบางประเภทจำเป็นต้องมีฉนวน
สำหรับปล่องระบายอากาศอิฐ ไม่เหมือนโลหะ ปัญหาของการเกิดคอนเดนเสทไม่ได้ ดังนั้น ปัญหาของฉนวนความร้อนสูญเสียความเกี่ยวข้อง

สำหรับอาคารอุตสาหกรรมเพลาบังคับแลกเปลี่ยนอากาศทำจากเหล็กโครงสร้างซึ่งร้อนขึ้นอย่างรวดเร็ว เนื่องจากปริมาณอากาศที่ไหลผ่านในปริมาณมากเพียงพอ เมื่อระบายความร้อน โครงสร้างไม่มีเวลาไปถึงจุดน้ำค้างนั่นคือปัญหาการควบแน่นของไอน้ำในกรณีนี้ไม่คุ้มค่า ความเป็นไปได้เพียงอย่างเดียวของการเกิดคอนเดนเสทเกิดขึ้นเมื่ออุปกรณ์ระบายอากาศหยุดทำงาน ดังนั้นสำหรับระบบดังกล่าว พวกมันจะจัดระเบียบการขจัดคอนเดนเสทที่อาจเกิดขึ้นในช่วงเวลานี้

วิธีการป้องกัน

ฉนวนกันความร้อนดำเนินการตามสองวิธี: ฉนวนภายในและภายนอก

ประการที่สองคือวันนี้ถือว่าประหยัดและมีประสิทธิภาพมากที่สุด ในกรณีนี้ปัญหาฉนวนป้องกันเสียงรบกวนและอัคคีภัยจะแก้ไขได้ง่ายกว่ามาก ตัวอย่างเช่น มีการติดตั้งตัวเก็บเสียงในแหล่งกำเนิดเสียงโดยตรง โอกาสที่ไฟจะลุกลามจะลดลงเหลือน้อยที่สุด ข้อดีอีกอย่างที่มีคุณค่าของเทคโนโลยีนี้คือความสามารถในการใช้มาตรการป้องกันการก่อตัวของแบคทีเรียและจุลินทรีย์เป็นระยะ ซึ่งนำไปสู่การแยกตัวของวัสดุฉนวนความร้อน และทำให้สูญเสียประสิทธิภาพการทำงาน

สำหรับฉนวนของท่อระบายอากาศและเพลาทรงกระบอกมักใช้แผ่นยิปซั่มตะกรันหรือแผงขนแร่ กระบวนการของอุปกรณ์ฉนวนกันความร้อนสำหรับ miniplates ดำเนินการตามลำดับต่อไปนี้:

• เตรียมพื้นผิวโดยเฉพาะอย่างยิ่งลบส่วนที่อ่อนแอของฐานรองพื้นพื้นผิว
• minplates วางบนกาวรอยเปื้อนและขอบทำจากมัน
• หลังจากรอการอบแห้งครั้งสุดท้ายให้ติดตั้งเดือยด้านหน้า
• วางชั้นเสริมแรงที่มีตาข่ายไฟเบอร์กลาสและกาว
• หลังจากการอบแห้งเสร็จสิ้นพื้นผิวจะถูกลงสีพื้นและปิดด้วยปูนปลาสเตอร์ตกแต่ง

2019 stylekrov.ru

หลักการเลือกท่อระบายอากาศ

ท่ออากาศสำหรับการติดตั้งการระบายอากาศต้องแน่ใจว่ามีการไหลของอากาศตามตัวบ่งชี้ที่ระบุในเอกสารการออกแบบ นอกจากนี้ ยังต้องแตกต่างกัน:

• ความรัดกุม;
• ทนต่อไฟ
• ขนาดขั้นต่ำ
• การปฏิบัติตามมาตรฐานด้านสุขอนามัยและสุขอนามัย รวมทั้งระดับของเสียงรบกวนที่เกิดขึ้น

ประเภทของท่อลมและลักษณะการใช้งาน

ขึ้นอยู่กับลักษณะต่าง ๆ ของท่อระบายอากาศ จำแนกตามเกณฑ์ต่อไปนี้:

• รูปร่างส่วน;
• วัสดุที่ใช้

ที่นิยมมากที่สุดคือท่ออากาศที่มีหน้าตัดเป็นรูปทรงกลมหรือสี่เหลี่ยม ท่อกลมผลิตได้ง่ายกว่า ใช้วัสดุน้อยลง และมีคุณสมบัติตามหลักอากาศพลศาสตร์ที่ดี ท่ออากาศแบบสี่เหลี่ยมและสี่เหลี่ยมผลิตได้ยากกว่า มีน้ำหนักมากกว่า และมีระดับเสียงที่เพิ่มขึ้น แต่ใช้พื้นที่น้อยกว่าและเข้ากับห้องที่มีเพดานเท็จได้ง่าย โดยทั่วไปจะใช้ท่อระบายอากาศรูปสี่เหลี่ยมผืนผ้าสำหรับติดตั้งในอาคารสำนักงาน อพาร์ตเมนต์ในอาคารหลายชั้นและกระท่อมในชนบท ท่อกลมเป็นที่ต้องการมากขึ้นในโรงงานอุตสาหกรรม ซึ่งการทำงานมีความสำคัญมากกว่าลักษณะทางสุนทรียะ

ท่อลมกลม

เป็นวัตถุดิบสำหรับการผลิตท่อระบายอากาศใช้:

• เหล็กกัลวาไนซ์. ทนต่อการกัดกร่อน รักษาลักษณะเฉพาะในสภาพอากาศอบอุ่น และสามารถใช้ในห้องที่มีความชื้นสูงได้
• สแตนเลส ใช้สำหรับการผลิตท่ออากาศที่ให้การถ่ายเทการไหลของอากาศที่อุณหภูมิสูงถึง + 500 ⁰C ท่อระบายอากาศที่ทำจากเหล็กทนความร้อนใช้ในสภาพแวดล้อมที่รุนแรง - ในโรงงานอุตสาหกรรมหนัก

ท่อระบายอากาศสแตนเลสทรงสี่เหลี่ยม

• โลหะ-พลาสติก. ท่ออากาศประเภทนี้ผลิตขึ้นจากการเชื่อมโลหะ 2 ชั้นกับพลาสติกโฟม มีความแข็งแรงดีน้ำหนักเบาไม่ต้องการฉนวนกันความร้อนเพิ่มเติมและมีลักษณะสวยงาม อย่างไรก็ตาม ค่าใช้จ่ายที่สูงจำกัดการใช้ท่อระบายอากาศที่เป็นโลหะและพลาสติก

• พลาสติก. ท่ออากาศที่ทำจากโพลีเมอร์มีความจำเป็นสำหรับการถ่ายโอนมวลอากาศที่รุนแรงในอุตสาหกรรมเคมี อาหารและยา วัสดุหลักสำหรับการผลิตคือ PVC ซึ่งทนต่อความชื้น ควันอัลคาไลและกรด พื้นผิวเรียบของท่อโพลีเมอร์ช่วยให้สูญเสียแรงดันน้อยที่สุดของการไหลของอากาศระหว่างการเคลื่อนไหว และความแน่นของการเชื่อมต่อของแต่ละองค์ประกอบช่วยป้องกันไม่ให้มวลที่ขนส่งเข้าสู่สิ่งแวดล้อม ในระบบระบายอากาศอุปทาน ท่อโพลีเอทิลีนเป็นที่ต้องการ และท่อไฟเบอร์กลาสที่ใช้สำหรับเชื่อมตัวจ่ายอากาศและพัดลม

นอกจากนี้ ท่ออากาศยังมีการออกแบบและความแข็งแกร่งที่แตกต่างกันออกไป ขึ้นอยู่กับวิธีการผลิต เป็นแบบตะเข็บตรง เกลียวแบบเกลียว และแบบเชื่อมแบบเกลียว และในแง่ของความแข็งแกร่ง - ยืดหยุ่นและแข็งแรง

ที่นิยมมากที่สุดคือท่อระบายอากาศชนิดแข็งกลมหรือสี่เหลี่ยม ใช้สำหรับสร้างระบบที่ต้องการความแข็งแรงสูงและมีลักษณะการทำงานและการติดตั้งที่ง่าย แต่ต้องมีการยึดที่เชื่อถือได้ เนื่องจากมีน้ำหนักมาก

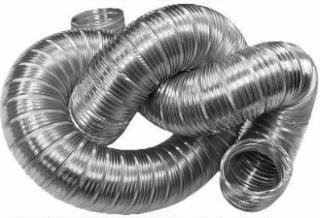

ท่ออ่อน
