تنزيل نموذج المستند
الملحق 5 للمبادئ التوجيهية للفحص الفني لأنابيب شبكات الحرارة لأنظمة التدفئة العامة
فعل
إلى الهيدروليكية اختبار خط أنابيب شبكة الحرارة
في المسح الفني
(الشكل الموصى به)
________________ "__" ____________
شيء ___________________________________________________________
نحن الموقعون أدناه ____________________________________________
(اسم المنظمة (المؤسسة)
__________________________________________________________________
المنصب ، الاسم الكامل)
وضع هذا الفعل في ذلك في المنطقة من الخلية N ________
للغرفة N ______________ من الطريق ________________________________
(اسم خط الأنابيب)
تم إجراء اختبار هيدروليكي لخط الأنابيب
الضغط _____________ ميجا باسكال (kgf / sq. cm) لمدة _______ دقيقة. مع
الفحص اللاحق عند ضغط __________ ميجا باسكال (كجم ق / سم مربع).
في نفس الوقت ، تم العثور على ________________________________________________
__________________________________________________________________
تم عمل خط الانابيب حسب المشروع __________________________________
الرسومات N ________________________________________________________
استنتاج _______________________________________________________
__________________________________________________________________
__________________________________________________________________
الشخص الذي أجرى التقنية
شهادة (شخص)
مسؤول عن التصحيح
حالة وآمنة
تشغيل خط الأنابيب) ؛
ممثل الجسم
إشراف الدولة ؛
ممثل الطرف الثالث
___________________________________
(الاسم الكامل ، المنصب)
ممثل المنظمة ،
تشغيل شبكات التدفئة
___________________________________
(الاسم الكامل ، المنصب)
هل وجدت ما كنت تبحث عنه؟
* من خلال النقر على أحد هذه الأزرار ، فإنك تساعد في تكوين تصنيف مفيد للمستند. شكرا لك!
الوثائق ذات الصلة
- قانون: عينات (قائمة كاملة من الوثائق)
- ابحث عن عبارة "Act" في جميع أنحاء الموقع
- "إجراء الاختبار الهيدروليكي لخط أنابيب شبكة التدفئة أثناء الفحص الفني (النموذج الموصى به)". doc
المستندات التي قد تكون مهتمًا بها أيضًا:
- التصرف بناءً على المستندات والأشياء الثمينة والأموال التي تم العثور عليها في موقع حادث طيران. نموذج رقم 5
- قانون تأخير الطائرات
- عمل لتنظيف الياقة (الخنادق ومحلات الخضار). نموذج متخصص N 14-OT
- العمل على تغيير جودة المنتجات. النموذج داخل الأقسام المتخصصة N LP-7
- العمل على سحب المكونات والأجزاء التي تحتوي على معادن ثمينة من منتجات المعدات الطبية وغيرها. نموذج N 42-MT
- قانون استبعاد الحاوية الشاملة من المخزون المملوك من قبل إدارة السكك الحديدية
- العمل على الأشياء الجيوديسية والطبوغرافية والخرائطية والأعمال المنفذة والموافقة عليها من قبل إدارة الرقابة الفنية وتسليمها إلى الصندوق من قبل المؤسسة
- قانون يتعلق بالممتلكات الشخصية والأشياء الثمينة والوثائق والجوائز الخاصة بالجندي المتوفى (المتوفى) من قوات الدفاع المدني
- التصرف بشأن المتعلقات الشخصية والأشياء الثمينة والوثائق والجوائز الخاصة بالجندي المتوفى
- قانون المتعلقات الشخصية والأشياء الثمينة والوثائق وجوائز الدولة (الوزارية) للجندي المتوفى (المتوفى) والمواطن الذي تم استدعاؤه للتدريب العسكري
الفروق الدقيقة المهمة في الاختبار
في الواقع ، يصبح إجراء الاختبارات الهيدروليكية دليلًا على الاختبارات التي تم إجراؤها.
في هذه الحالة ، يمكن إجراء الفحوصات نفسها بإحدى طريقتين:
- قياس الضغط.
- هيدروستاتيكي.
تتضمن الطريقة الأولى للاختبار استخدام مقاييس الضغط التي تسجل وتوضح الضغط في النظام.
ملحوظة:
بمساعدة مقاييس الضغط ، يتم تحديد حجم الضغط الزائد ، مما يسمح لنا باستنتاج أن الاختبار موثوق. تتحقق الطريقة الثانية من الجاهزية الفعلية للنظام للتشغيل عن طريق فحص الأداء عند ضغط أعلى بنسبة 50٪ من المعيار
يستمر أي اختبار لمدة 10 دقائق على الأقل ، ولا يزيد انخفاض الضغط المسموح به أثناء اختبار الضغط عن 0.02 ميجا باسكال
تتحقق الطريقة الثانية من الجاهزية الفعلية للنظام للتشغيل عن طريق فحص الأداء عند ضغط أعلى بنسبة 50٪ من المعيار. يستغرق أي اختبار 10 دقائق على الأقل ، ولا يزيد انخفاض الضغط المسموح به أثناء اختبار الضغط عن 0.02 ميجا باسكال.
جيد ان تعلم:
الوثيقة الرئيسية التي تثبت إجراء الاختبارات هي الفعل ذي الصلة.
إجراء الاختبار الهيدروليكي لأنظمة استهلاك الحرارة
الاختبارات الهيدروليكية هي نوع من الاختبارات غير المدمرة لقوة / كثافة المعدات. يتم تنفيذه عن طريق خلق ضغط زائد بالماء.
تنزيل نموذج فارغ لفعل "الفحص الهيدروليكي" (ITP ، CO ، ملف الأنابيب)
وتيرة الفحوصات الهيدروليكية لمنشآت التدفئة وأنابيب الحرارة هي سنة واحدة.
في المكونات الهيدروليكية ، تخضع الاختبارات التالية لمستهلكي الطاقة الحرارية:
- شبكات تدفئة
- نقاط الحرارة
- أنظمة التدفئة
- أنظمة التدفئة من السخانات والسخانات نفسها
- DHW / المبادلات الحرارية لإمداد الحرارة
الفحوصات الهيدروليكية لأنابيب الحرارة
وفقًا للفقرة 14.4 من TCP 458-2012 ، "يتم إجراء الفحوصات الهيدروليكية لأنابيب الحرارة بضغط 1.25 ضغط تشغيل ، ولكن ليس أقل من 0.2 ميجا باسكال. يتم الاحتفاظ بخطوط الأنابيب تحت ضغط الاختبار لمدة 10 دقائق على الأقل. بعد تقليل الضغط إلى العامل ، يتم إجراء فحص دقيق لخطوط الأنابيب بطولها بالكامل. تعتبر نتائج الاختبارات مرضية إذا لم يكن هناك انخفاض في الضغط أثناء أدائها ولا علامات للتسرب أو التعرق في اللحامات ومعظم المعادن أو تشوهات دائمة ملحوظة أو تشققات أو علامات تمزق. للاختبار الهيدروليكي ، يجب استخدام الماء بدرجة حرارة لا تقل عن +5 درجة مئوية ولا تزيد عن +40 درجة مئوية. يجب إجراء الفحوصات الهيدروليكية لخطوط الأنابيب عند درجة حرارة الهواء الموجبة بالخارج "
في الحالات التي يتم فيها تسخين المرفق من أنابيب الحرارة من RUE "Minskenergo" أو UE "Minskkommunteploseti" ، يتم توفير الأعمال من قبل المنظمات المذكورة أعلاه.
انظر بعناية في ملء الفعل ، يجب أن تتوافق خصائص أنابيب الحرارة (الطول والقطر ونقطة الاتصال) المحددة في إجراء الاختبارات الهيدروليكية مع الشبكات الموجودة على ميزان المستهلك وفقًا لفعل فصل الميزان الانتماء إلى شبكات الحرارة
مثال على إجراء مكتمل للفحص الهيدروليكي لنظام التدفئة:
الفحوصات الهيدروليكية لأنظمة التدفئة الداخلية
ينص البند 20.10 من TKP 458-2012 على أنه يتم اختبار كل عام في بداية فترة التسخين في المكونات الهيدروليكية ، ووحدات المصاعد ، والسخانات ، والمبادلات الحرارية لضغط 1.25 ضغط عمل ، ولكن ليس أقل من 1 ميجا باسكال (10 ata). تحت وحدة المصعد ، يعرف المؤلفون بسرعة الوحدة الحرارية بأكملها ، ونتيجة لذلك ، فيما يتعلق بالممارسة المتبعة ، يتم أخذ 1 ميجا باسكال (10 ضغط جوي) كضغط يتم اختبار الوحدة الحرارية من أجله.
يجب اختبار الضغط على المبادلات الحرارية ، سواء كانت أنظمة مياه ساخنة أو تدفئة ، مع الضغط الموضح في جواز السفر ، ولكن ليس أقل من 1 ميجا باسكال. في كثير من الأحيان يتم اختبارهم لـ 12.5 ata أو 16 ata.
يتم اختبار نظام التسخين لضغط 1.25 ضغط عمل ، ومع ذلك ، لا يقل عن 0.6 ميجا باسكال (6 ضغط جوي) لأنظمة التدفئة مع مشعات تصميم من الحديد الزهر. يتم اختبار أنظمة التسخين من لوحة وإمداد حرارة المسخن عند 1 ميجا باسكال (10 أتا).
يتم التعرف على الفحوصات الناجحة التي لم يحدث خلالها انخفاض في الضغط في غضون 10 دقائق (بتعبير أدق ، في الفقرة 20.13 من بروتوكول TCP 458-2012) في الأنظمة قيد الاختبار.

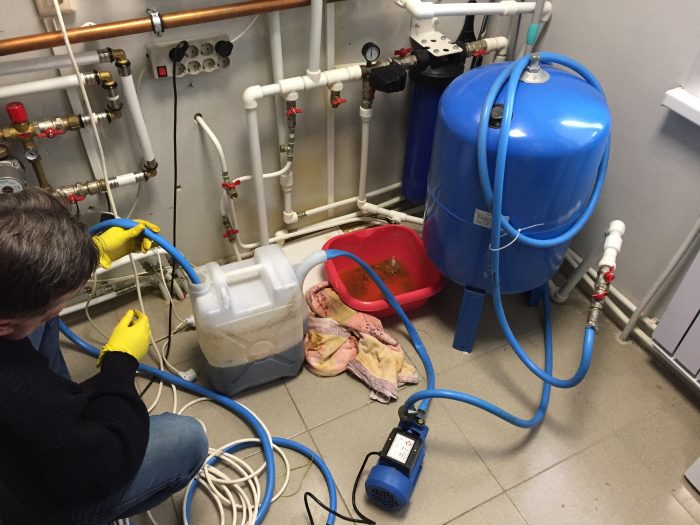

الحاجة إلى التنظيف المسبق لخط الأنابيب
قبل تنفيذ جميع الأحداث ، يتم فصل شبكات التدفئة في المنزل عن مصدر التدفئة الرئيسي ويتم تصريف المبرد. إذا كانت دائرة التسخين تعمل لبعض الوقت ، فيجب شطفها قبل اختبار الضغط.
يمكن إجراء التنظيف بعدة طرق. والغرض منه هو تنظيف الأنابيب من القشور ورواسب الملح والصدأ.إن ظهور الرواسب المختلفة على القطر الداخلي لخط الأنابيب يمنع الدوران الطبيعي لسائل التبريد ، ويزيد من المقاومة الهيدروليكية في النظام ويقلل من نقل الحرارة لمشعات التدفئة.
بسبب الرواسب والرواسب المختلفة ، ينخفض قطر خط الأنابيب ، مما يساهم في زيادة الحمل على معدات الضخ وغلايات التدفئة. كل هذا يساهم في الاستهلاك المفرط للطاقة ويؤثر سلبًا على كفاءة نظام التدفئة في المنزل.
هذا هو سبب شطف الأنابيب بانتظام. خلاف ذلك ، سيؤثر ذلك على راحة الإقامة في مباني المنزل وتكلفة التدفئة التي يدفعها المقيمون. حتى في غرفة واحدة ، يمكن أن تسخن البطاريات بشكل غير متساوٍ ، لذا ستكون الغرفة أكثر برودة بشكل ملحوظ.
سبب آخر لضرورة تنظيف الأنابيب هو أن الرواسب التي تحتوي على الكبريت والمغنيسيوم والزنك والبوتاسيوم والنحاس تدمر وتضعف الجدران المعدنية لخطوط الأنابيب بمرور الوقت. ونتيجة لذلك ، تصبح عرضة لزيادة ضغط سائل التبريد في الدائرة.
لغسل الخط ، استخدم ضاغطًا يدويًا أو كهربائيًا. إذا تم إجراء التنظيف لأغراض وقائية ، فإن تكرار هذا الإجراء يكون مرة واحدة كل 4-6 سنوات.

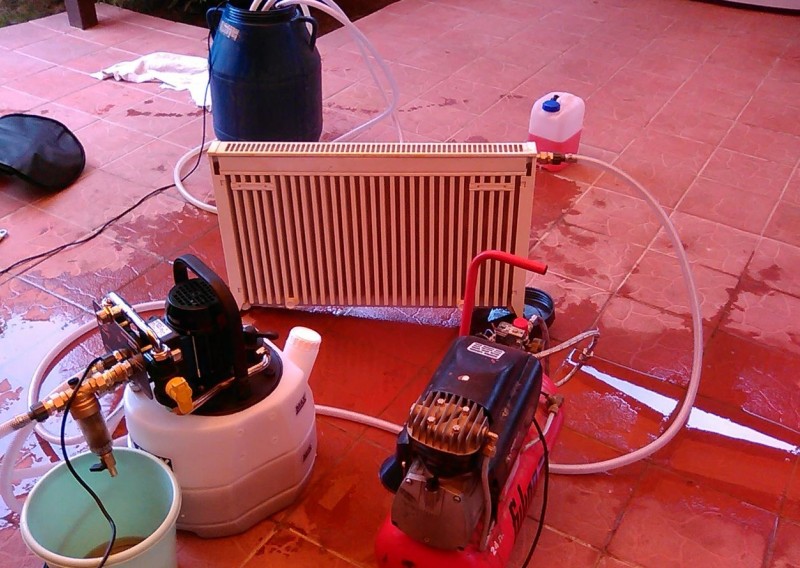

طرق الغسيل
هناك عدة طرق للتدفق. يستخدم كل منهم معدات مختلفة:
-
طريقة تأثير الهواء
هو استخدام ما يسمى ب "موجة الصدمة". يتسبب في إزالة طبقة البلاك من السطح الداخلي للأنابيب. بعد المطرقة الهوائية ، يتم إجراء شطف عادي بالماء لإزالة الرواسب السائبة. -
الغسيل الهيدروكيميائي
يتم إجراؤها باستخدام مركبات كيميائية خاصة تعمل على إذابة رواسب الملح. ومع ذلك ، لا يتم استخدامه كطريقة مستقلة ، لأنه لا يسمح بإزالة رواسب الطمي في الأقسام السفلية من الكفاف. كقاعدة عامة ، يتم استخدام الغسيل الكيميائي المائي مع تدابير أخرى. -
تقنية التنظيف بالهواء المضغوط
وتسمى أيضا محتدما. أثناء الإجراء ، يتم تنفيذ تأثير معقد على الرواسب. للقيام بذلك ، يتم توفير الهواء المضغوط والماء في نفس الوقت للنظام تحت الضغط. هذه التقنية فعالة للغاية ، لأنها تسمح لك بتنظيف الأنابيب من أي رواسب. -
يعتبر التنظيف المعقد هو الأكثر فعالية ،
يتم خلالها استخدام العديد من الطرق المذكورة أعلاه مرة واحدة. عادة ما تستخدم في خطوط الأنابيب ذات القطر الصغير و مع التلوث الشديد.
ما هي الحالات
الفعل مطلوب من أجل:
- التكليف بمعدات جديدة. سيؤكد القانون أن كل عنصر في مكانه ، وأن التثبيت قد تم بطريقة مسؤولة ، والنظام يعمل.
- بداية موسم التدفئة. بعد عطلة الصيف في التشغيل ، قد تتعطل الأنابيب. بعد التحقق من صبيبهم ، يتم وضع قانون.
- تم تنفيذ الإصلاحات بالفعل.
- حدوث حالات الطوارئ المتوقفة على خط الأنابيب. وهكذا يكشف المتخصصون عن حجم العمل الضروري ، ونقاط الضعف في شبكة التدفئة الحالية.
من أجل التشغيل المتواصل لنظام التدفئة ، تعد الفحوصات الوقائية للتحكم ضرورية ، ومعلومات موثوقة حول أداء جودة النظام عند بدء التشغيل.
جوهر وأنواع العقص
الآن يتم التسخين في أغلب الأحيان عن طريق نظام "دائرة الماء". في نفس الوقت ، يتم توزيع المياه الساخنة خلال الأعمال ونقل طاقتها الحرارية إلى المبنى. التسريبات غير مقبولة ، يجب أن يكون خط الأنابيب مغلقًا تمامًا للتشغيل العادي. من ناحية أخرى ، فإن العقص يخلق حجمًا في الأنبوب أكبر من المعتاد.
عندما يتم ذلك بمساعدة الهواء ، يطلق عليه الضغط الهوائي.
عند استخدام الماء ، ثم المعالجة المائية. تعتبر الطريقة الأخيرة أكثر أمانًا وبالتالي فهي أكثر شيوعًا.لهذا السبب ، يتم إعطاء مثال على الضغط المائي فارغًا.
عند الاختبار ، يوصى بعدم تجاوز الضغط داخل الأنبوب بأكثر من 15 ميجا باسكال. عندما يتعلق الأمر برفع الضغط بالماء ، فهناك قيود. يجب ألا يتجاوز أقصى ضغط ممكن ضغط العمل المعتاد بأكثر من 30٪.
في المباني متعددة الطوابق ، يلجأون إلى اختبار الضغط الهوائي إذا كانت الأنابيب قديمة جدًا وكان هناك احتمال لفيضان. ولكن بعد ذلك يكون هناك مستوى من المخاطر ويجب إخطار جميع المقيمين بالفحوصات التي يتم إجراؤها.
عملية العمل بسيطة ولكنها متعددة المراحل. تبدو الخوارزمية كما يلي:
- يجري إعداد المواد والمعدات اللازمة.
- تصريف السائل الذي كان موجودًا في نظام التدفئة سابقًا.
- تحميل واحدة جديدة.
- خلق أعلى ضغط اختبار ممكن.
- إزالة قياسات التحكم في 10 دقائق.
- شطف ، تعديل نظام التسخين إلى الضغط الطبيعي بالداخل.
- توثيق الأعمال المنجزة ، وتشكيل التقارير والأفعال.
لكن قائمة الإجراءات تبدو هكذا فقط في حالة عدم وجود "نقاط رفيعة" في نظام التدفئة ، وبالتالي ، لم يتم كسر الضيق الموجود فيه. إذا انخفض الضغط بسرعة ، ولم يصمد ، فحينئذٍ يحتاج النظام إلى الإصلاح. في مثل هذه الحالة ، يقوم الأخصائي بتنفيذ الإجراءات اللازمة (استبدال الأنبوب ، إغلاق الوصلات ، التنظيف ، إلخ) ، ثم يبدأ اختبار الضغط من البداية. يتم قبول نظام التدفئة الذي اجتاز الاختبار فقط في موسم التدفئة.
فارق بسيط مهم! يجب إجراء اختبار الضغط بعد تنظيف الأنابيب وشطفها. خلاف ذلك ، يمكن للملح والترسبات الأخرى الموجودة بداخلها إخفاء الأضرار الخارجية المحتملة والاختراقات.
إذا كانت هناك رواسب بترتيب 1 سم على السطح الداخلي ، فإن هذا يقلل من نقل الحرارة الكلي والكفاءة بنسبة 15 في المائة أو أكثر من المؤشرات العامة. لتوثيق التنظيف ، يتم أيضًا وضع قانون خاص.
العمل العقص
لا يمكن تنفيذ العقص إلا من قبل المنظمات المرخصة المعتمدة التي تخدم أنظمة التدفئة في مبنى سكني. في المباني السكنية ، يتم تنفيذ هذه الأنشطة من قبل مكتب الخدمة. عند الانتهاء من الاختبارات ، يتم إصدار وثيقة مناسبة. فيما يلي شكل قانون اختبار الضغط لنظام التدفئة.
يجب أن يحتوي المستند على العناصر الإلزامية التالية:
- اسم النظام أو القسم ومداها.
- أجهزة وأدوات التحكم والاختبار التي أجريت بها الاختبارات.
- مدة العقص والضغط المتولد.
- القيم على الأجهزة التي تم الحصول عليها أثناء الأحداث.
- يتم توقيع القانون من قبل العميل ، رئيس العمال الذي أجرى اختبار الضغط ، مفتش العمل. تأكد من الإشارة إلى شهادة الأخصائي المسؤول عن إجراء الاختبارات.
الخدمة العامة هي المسؤولة عن تنفيذ العمل في مبنى سكني. عند إجراء الاختبار المائي في منزل خاص ، يعتبر صاحب المنزل هو الشخص المسؤول.
سعر العقص
يتم حساب التكلفة الإجمالية للعمل في التقدير النهائي ، والذي يشير إلى جميع الأنشطة والاختبارات التي تم تنفيذها. من المستحيل تحديد المبلغ الدقيق ، لأن الكثير يعتمد على نوع الأسلاك وحالة النظام والمعلمات الأخرى.
عند حساب التكلفة النهائية للعمل ، يؤخذ ما يلي في الاعتبار:
- حجم العمل المنجز ، والذي يعتمد على حجم المنزل ، وتفرع الشبكة.
- حالة نظام التدفئة. من الأرخص إجراء اختبار على نظام أو شبكات جديدة تمت خدمتها منذ وقت ليس ببعيد. إذا كان عليك التعامل مع الشبكات القديمة التي لم تخضع للصيانة الوقائية لفترة طويلة ، فسيكون السعر أعلى.
- ضع في الاعتبار عدد العيوب والأضرار ، وكذلك مدى تعقيد أعمال الإصلاح والترميم.
إذا تم الكشف ، بعد الاختبار المائي ، عن تسريبات وأجزاء تحتاج إلى إصلاح أو استبدال ، يتم تنفيذ عمليات الإصلاح بواسطة أخصائي مؤهل.يتم تضمين تكلفة هذه الأعمال أيضًا في التقدير الإجمالي. بعد إجراءات الإصلاح والترميم ، يتم إجراء اختبار ضغط متكرر. يتم تضمين جميع الأعمال المنجزة في التكلفة الإجمالية لأنشطة الاختبار.
الغرض من الاختبار
إجراء الاختبارات الهيدروليكية ليس نزوة أو نزوة.
يجب إجراء الاختبارات بعد إنشاء شبكة جديدة أو بعد إصلاح شامل ، وأعمال صيانة وإعادة بناء شبكة موجودة ، وأيضًا قبل بدء موسم التدفئة.
بعد ذلك يتم إجراء اختبار جديد ، ويحدث هذا حتى يتم الحصول على النتائج المطابقة للمعيار. في الواقع ، هناك مرحلتان من الاختبار: أولية ونهائية.
ملحوظة:
يتم إجراء اختبار الضغط للتحقق من إحكام الغلق وسلامته ، وكذلك لاكتشاف العيوب المحتملة في أي قسم من نظام إمداد المياه ، بما في ذلك الغلايات.
هذه الفحوصات هي العملية الأكثر شيوعًا لأنظمة تسخين اختبار الضغط. يحدث هذا عن طريق محاكاة مطرقة مائية ، عندما يتم ضخ ضغط في النظام يتجاوز المعيار بعدة مرات.
ملاحظة الاختصاصي:
يجب التخلص من جميع حالات الزواج والعيوب الموجودة وقت إجراء اختبار الضغط على الفور ودون تأخير.
الفروق الدقيقة المهمة في الاختبار
في الواقع ، يصبح إجراء الاختبارات الهيدروليكية دليلًا على الاختبارات التي تم إجراؤها.
في هذه الحالة ، يمكن إجراء الفحوصات نفسها بإحدى طريقتين:
- قياس الضغط.
- هيدروستاتيكي.
تتضمن الطريقة الأولى للاختبار استخدام مقاييس الضغط التي تسجل وتوضح الضغط في النظام.
ملحوظة:
بمساعدة مقاييس الضغط ، يتم تحديد حجم الضغط الزائد ، مما يسمح لنا باستنتاج أن الاختبار موثوق. تتحقق الطريقة الثانية من الجاهزية الفعلية للنظام للتشغيل عن طريق فحص الأداء عند ضغط أعلى بنسبة 50٪ من المعيار
يستمر أي اختبار لمدة 10 دقائق على الأقل ، ولا يزيد انخفاض الضغط المسموح به أثناء اختبار الضغط عن 0.02 ميجا باسكال
تتحقق الطريقة الثانية من الجاهزية الفعلية للنظام للتشغيل عن طريق فحص الأداء عند ضغط أعلى بنسبة 50٪ من المعيار. يستغرق أي اختبار 10 دقائق على الأقل ، ولا يزيد انخفاض الضغط المسموح به أثناء اختبار الضغط عن 0.02 ميجا باسكال.
جيد ان تعلم:
الوثيقة الرئيسية التي تثبت إجراء الاختبارات هي الفعل ذي الصلة.
مكونات فعل اختبار الضغط لنظام التدفئة
في الجزء العلوي الأيسر ، تتم الإشارة إلى معلومات حول المنظمة التي أجرت الفحص. من الناحية المثالية ، يجب أن يكون هناك توقيع للموافقة عليه من قبل كبير مهندسي الطاقة في مؤسسة إمداد الحرارة.
في أعلى اليمين يجب أن يحتوي على معلومات حول المشترك. أي ، من هو العميل والمستهلك لخدمات التدفئة. قد تكون هذه شراكة بين سكان منزل معين ، أو منظمة تشغل المبنى ، أو مالك منزل خاص ، إلخ.
من المهم أن تكون الأسماء والمعلومات الأخرى دقيقة ومفصلة. في هذه الحالة ، العنوان مطلوب
ينص الجزء الرئيسي من القانون على ما يلي:
- قرية.
- عدد التوقيع على الفعل (والعقص نفسه).
- منظمة إمداد الحرارة: شكل الملكية والاسم والاسم الكامل للممثل.
- أي من ممثلي المشترك قام بقبول نظام التدفئة بعد الاختبار: الاسم الكامل ، المنصب.
- إلى أي مؤشرات تم رفع الضغط في النظام ، يشار إلى kgf / cm2.
- ما هي المؤشرات التي سقطت بعد 10 دقائق بعد الإغلاق (وحدات القياس هنا هي أيضًا kgf / cm2 ، ويُسمح أيضًا بقياسها بالميجا باسكال إذا كانت هناك بيانات دقيقة عن ذلك).
- اجتاز النظام الاختبار أو لم يجتازه (يحتاج الحشو إلى تحديد الخيار الصحيح).
يتكون الجزء الأخير من التوقيعات والأختام (إن وجدت) لممثلي:
- مشترك.
- منظمة إمداد الحرارة.
- منظمة خدميه.
بشكل عام ، يعد إجراء اختبار الضغط لنظام التدفئة مستندًا أساسيًا مناسبًا ، وتقع مسؤولية إكماله على عاتق منظمة إمداد الحرارة.
يعد نظام التدفئة عنصرًا مهمًا في أي منزل.
لذلك ، من المهم للغاية أن يعمل بشكل لا تشوبه شائبة. التدفئة الأكثر شيوعًا اليوم هي دائرة المياه.
لتجنب اللحظات غير السارة المختلفة ، يجب عليك مراقبة صحة خط الأنابيب بعناية.
للقيام بذلك ، قبل تشغيل المنزل ، وبعد إصلاح التدفئة وفي كل مرة بعد موسم التدفئة في الموسم الدافئ ، يجب فحص نظام التدفئة بالكامل للتأكد من أدائه الصحيح والموثوق: هل هناك أي عيوب خفية ، كلها متصلة التركيبات والمفاصل في حالة جيدة وغيرها. يشار إلى هذا الاختبار عمومًا باسم اختبار ضغط نظام التدفئة.
ما هو عمل العقص ، ولماذا هو مطلوب
فعل الضغط - وثيقة قانونية
. دليل رسمي على أن:
في شكل الفعل هناك عدة عناصر
والتي يجب ملؤها بأكبر قدر ممكن من الدقة والكاملة. يسمى:
- اسم الشيء (المنزل ، الموقع) الذي تم فيه الفحص ؛
- وقت وتاريخ الضغط ؛
- منطقة الاختبار (على سبيل المثال ، تدفئة رئيسية أو عقدة)
- الأدوات التي تم اختبار النظام بها ؛
- نتائج الفحص البصري للدرزات والمفاصل والصنابير ؛
- قيمة ضغط العمل والحمل على نظام التدفئة ، ومدة الحمل ؛
- القيم التي يظهرها مقياس الضغط في نهاية الاختبار ؛
- مؤشرات حجم انخفاض الضغط ؛
- بيانات عن إزالة العيوب والتسريبات ؛
- استنتاج حول جاهزية النظام للتشغيل ؛
- توقيعات الأطراف المسؤولة.
قد تختلف أشكال إجراء الاختبار الهيدروليكي قليلاً عن أشكال اختبار الضغط الهوائي. عند التحديد ، يمكنك ذلك ركز على SNiP 3.05.04-85
.
يجب توقيع القانون في نفس اليوم الذي تم فيه اختبار نظام التدفئة. تمت المصادقة على القانون من قبل الأشخاص المسؤولين من المنظمة التي أجرت الاختبارات ، ومن المنظمة التي تقوم بالإشراف الفني ، ومن المنظمة الإدارية.
نظام الإمداد الحراري عبارة عن هيكل هندسي يسمح لك بمراقبة معلمات درجة حرارة المبنى والحفاظ عليها في أشهر الشتاء. هناك اعتقاد خاطئ كبير مفاده أن نظام التدفئة يمكن أن يعمل بسلاسة دون تدابير وقائية مختلفة مخططة. من بين هذا الأخير ، تعتبر الاختبارات الهيدروليكية لنظام التدفئة ذات أهمية كبيرة.
يتم تنفيذ هذه الأنشطة للعثور على المناطق الضعيفة في النظام التي يمكن أن تخذل المستخدمين في أكثر الأوقات غير المناسبة. يمكنك مشاهدة عملية العقص في الصورة أدناه أو في الفيديو في مقالتنا.

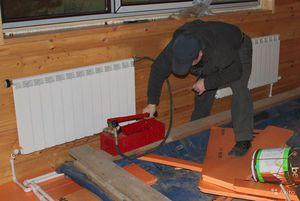

اختبار ضغط نظام التدفئة
تتضمن عملية اختبار الضغط ، أولاً وقبل كل شيء ، فحص النظام بضغط متزايد. بعد ذلك تفعل أنواع العمل التالية:
- فحص مائي هوائي
- التنظيف الكيميائي لأنابيب التسخين ؛
- الاختبارات الهيدروستاتيكية (اختبار الضغط المباشر) ؛
- إصلاح الأنابيب والمشعات.
- العمل الوقائي والتحضيري.
بعد تنفيذ جميع الإجراءات المذكورة أعلاه ، يتم وضع وثيقة رسمية: إجراء اختبار ضغط لنظام التدفئة. العينة تبدو مثل هذا
.
رقم شهادة اختبار ضغط النظام ___
يجب إجراء الاختبارات وفقًا للمواصفة SP 40-102-2000
شيء: _____________________
مطور: _________________
المدينة: _________________ ، الشارع ، المنزل: _____________________
النظام: (حدد حسب الاقتضاء)
إمدادات المياه والتدفئة والتدفئة الأرضية وتدفئة الجدران والتبريد
أقصى ضغط تشغيل _____ بار ، أقصى درجة حرارة تشغيل ______ C
اكتمل الاختبار الأولي
1. املأ النظام بالماء واحتفظ به لمدة ساعتين
2. اضبط ضغط الاختبار (1.5 × ضغط العمل) _____ بار وحافظ عليه لمدة 30 دقيقة
3. تقليل ضغط الاختبار لضغط التصميم
4.افحص النظام (لا يمكن أن يحتوي خط الأنابيب على أي تسريبات)
5. حافظ على خط الأنابيب تحت ضغط العمل لمدة 30 دقيقة تقريبًا
6. افحص خط الأنابيب بالكامل بعد الاختبار الأولي
الاختبار النهائي
7. ضبط ضغط عمل التصميم الهيدروليكي في النظام
8. الحفاظ على ضغط العمل لمدة 2 ساعة
9. جلب الضغط إلى مستوى الاختبار (لا يزيد عن 10 دقائق)
10. الحفاظ على ضغط الاختبار لمدة ساعتين
11. افحص النظام بأكمله بعد الاختبار النهائي
استنتاج
تم إجراء الاختبار الهيدروليكي وفقًا لجميع المتطلبات التنظيمية لهذا الإجراء. في الوقت نفسه ، لم يتم الكشف عن أي تسرب ولم يتم ملاحظة أي تغييرات في شكل عناصر خط الأنابيب.
تاريخ: ______________
مطور: __________________
ممثل مؤسسة التركيب: ___________________
وتجدر الإشارة إلى أن أعمال الاختبارات الهيدروليكية قد تختلف عن العينة المقدمة ، ولكنها أيضًا وينبغي ملاحظة النقاط التالية:
- طول نظام التدفئة
- وصف تفصيلي للمنطقة التي أجريت فيها الاختبارات ؛
- قائمة بجميع الأدوات والمعدات التي تم تنفيذ جميع الأعمال بها ؛
- يتم تضمين جميع القياسات والقراءات التي تم الحصول عليها أثناء الاختبار ؛
- في نهاية هذا العمل ، يتم وضع توقيعات جميع أعضاء اللجنة: العميل ، وموظف قبول العمل (ممثل الشركة التي أجرت اختبار الضغط) والمتخصص المسؤول ، يجب أن يكون رقم شهادته مبين.
إن عملية العقص وثيقة قانونية مهمة ، لذا يجب عليك تعبئتها بعناية ، وتجنب اللطخات والتصحيحات. في حالة حدوث حالة طارئة مع التدفئة ، سيكون من الممكن بمساعدتها إثبات خطأ الشركة التي أجرت فحص النظام والحصول على تعويض عن الضرر الناجم.
يجب أن يتم وضع قانون العقص بواسطة خدمات معتمدة متخصصة تشارك بشكل مباشر في خدمة المنازل في هذا الموقع. في المدن ، لاختبار ضغط المباني السكنية ، يشارك المتخصصون الذين يخدمون هذه المرافق العامة.
لأصحاب المنازل الخاصة سوف تضطر إلى الاتصال بالمكاتب الإقليمية
شركات التدفئة. بدلاً من ذلك ، يمكنك استخدام خدمات الشركات الخاصة. ولكن نظرًا لأن مسؤولية العمل الصحيح خطيرة للغاية ، فيجب أن يُعهد بالعمل إلى متخصصين مؤهلين ومعتمدين ، يتم تأكيد ملاءمتهم المهنية من خلال الوثائق ذات الصلة بالقبول في هذا العمل.
يمكنك أيضًا تنفيذ جميع الأعمال المتعلقة بفحص نظام التدفئة بنفسك ، إذا كنت واثقًا من قدراتك ، ولكن على الرغم من ذلك ، فسيتعين عليك إجراء فحص هيدروليكي للتحكم في وجود مفتش مخول بالتصميم هذا العرض.
عندما ينتهي العمل
يتم تنفيذ جميع الإجراءات المتعلقة بفحص التسخين بحثًا عن التسريبات في مثل هذه الحالات:
- أثناء التحضير لموسم التدفئة ؛
- عند استبدال أقسام الدائرة ؛
- بعد إصلاح أجهزة التدفئة ؛
- عند تشغيل العقار.
إجراء الاختبار نفسه هو تأكيد على ضيق الدائرة
.
يتضمن هذا الإجراء المكونات التالية:
- إمداد الهواء أو الماء بضغط معين لأنابيب التدفئة باستخدام معدات خاصة ؛
- اكتشاف التشوهات في دائرة التسخين ؛
- القضاء على الانتهاكات.
وتجدر الإشارة إلى أن أنظمة التدفئة الحديثة تسمح بتنفيذ مثل هذه الأحداث بأقل عدد ممكن من الموظفين.
اختبار بالهواء المضغوط
كقاعدة عامة ، يوصى بإجراء اختبار ضغط التحكم والشطف في نهاية موسم التدفئة. إذا كان من الممكن في هذا الوقت تحديد نقاط الضعف والعيوب في النظام ، فهناك موسم كامل بدون تدفئة في المستقبل ، حيث يمكن إجراء الإصلاحات.بعد إصلاحات رأسمالية أو جارية ، تمتلئ الشبكات مرة أخرى بالمياه ويعاد ضغطها. عادة ما يتم ذلك في الخريف.
يتم إجراء الاختبارات المائية بالهواء المضغوط بالتسلسل التالي:
- في نهاية موسم التدفئة ، يتم فحص حالة صمامات الإغلاق ووحدات التدفئة والمصعد وكذلك رافعات التدفئة.
- يتم إجراء التنظيف الوقائي لخطوط الأنابيب لإزالة الانسدادات المختلفة.
- أثناء التنظيف ، يتم فحص الخط والمعدات والمكونات بالكامل بحثًا عن التسريبات. إذا تم تحديد أي منها ، يتم إجراء إصلاحات عاجلة.
- يتم فحص حالة العزل الحراري للأقسام المفتوحة من خطوط الأنابيب.
- ثم يجرون اختبار الضغط ويملأون الشبكات بسائل تبريد عادي حتى يكونوا جاهزين تمامًا لموسم التدفئة الجديد.
لإجراء الاختبارات المائية ، تمتلئ الدائرة بالماء ، ثم توصل مضخة كهربائية أو يدوية ، ويرفع الضغط إلى المستوى المطلوب. يجب أن تكون معدات الضخ مجهزة بمقياس ضغط مدمج.
للتحقق من الشبكة الداخلية ، يتم زيادة الضغط بمقدار 1.5-2 مرة ، بدءًا من قيمة العمل. عند اختبار الشبكات القديمة ، يكفي زيادة الضغط بنسبة 25-50٪ من معامل التشغيل. يعتمد مؤشر ضغط الاختبار على القيمة الحدية التي يمكن أن تتحملها الأجهزة المثبتة في الشبكة.
تسلسل عملية الضغط
يتم التخطيط لعملية العقص بأكملها مسبقًا. هذا موثق في تجميع برنامج العقص
والتي يجب أن تشمل:
قبل بدء تشغيل المضخة ، يتم إجراء فحص بصري أولي للوصلات وحالة صمامات الإغلاق ، كما يتم تثبيت سدادات لعزل نظام التدفئة عن أنابيب إمداد المياه. علاوة على ذلك ، وفقًا للإجراء ، يتم إيقاف تشغيل المرجل مع خزان التمدد ، ويتم شطف الأنابيب (مرة كل 4-6 سنوات
) من الرواسب بمختلف أنواعها أو الحطام. يجب أن يتم الشطف بانتظام ، لأن الأنابيب "المتضخمة" من الداخل لها انخفاض في التوصيل الحراري. يمكن القيام بالغسيل بعدة طرق. هنا تؤخذ المعلمات التقنية لنظام التدفئة في الاعتبار.
أثناء الضغط المائي ، يتم ملء النظام المُجهز (أي بعد الغسيل) بسائل تبريد - ماء ، ثم يتم توصيل ضاغط بصمام الصرف. يتم زيادة الضغط إلى القيمة المحددة ويتم مراقبة مقياس الضغط. إذا كان نظام التسخين لا يحتوي على نقاط ضعف تنكسر على الفور ، فلن يظهر مقياس الضغط أي تقلبات ضغط كبيرة. إذا أظهر انخفاضًا قويًا في الضغط ، فأنت بالتأكيد بحاجة للبحث عن تسرب. من الجيد أنه سهل.
عند الضغط الهوائي ، استخدم مضخة تعمل بالهواء المضغوط. لاكتشاف العيوب في الوصلات ، يوصى بمعالجتها بمحلول صابوني قبل التحقق. يتم توصيل المضخة بنظام التدفئة و ينفخ الهواء في الأنابيب
. الإجراءات الأخرى هي نفسها كما في الحالة الأولى. ولا تنسى الأمان.
إذا تم العثور ، أثناء الاختبار ، على تسريبات أو تمزق في نظام التدفئة ، يتم التخلص منها ويتم إجراء الاختبار مرة أخرى. يمكن تكرار هذا الإجراء أكثر من مرة حتى يتم إغلاق النظام بالكامل. عادة ما يتم تنفيذ هذه العملية من قبل متخصصين من مؤسسات عامة أو خاصة لديهم إمكانية الوصول والمعرفة والمهارات التي يمكنها متابعة التسلسل الكامل للعملية وضمان السلامة. بعد ذلك ، يمكنك الشروع في إعداد فعل العقص.
