حساب عدد مشعات التدفئة لكل منطقة سكنية

الحساب القياسي لمشعات التدفئة

وفقًا لقواعد البناء والقواعد الأخرى ، تحتاج إلى إنفاق 100 واط من طاقة المبرد لكل متر مربع من مساحة المعيشة. في هذه الحالة ، يتم إجراء الحسابات اللازمة باستخدام الصيغة:

ك - قوة جزء واحد من بطارية الرادياتير ، حسب خصائصها ؛

C هي مساحة الغرفة. إنه يساوي ناتج طول الغرفة وعرضها.

على سبيل المثال ، يبلغ طول الغرفة 4 أمتار وعرضها 3.5. في هذه الحالة مساحتها: 4 * 3.5 = 14 متر مربع.

يتم الإعلان عن قوة قسم واحد من البطارية التي اخترتها من قبل الشركة المصنعة عند 160 واط. نحن نحصل:

14 * 100/160 = 8.75. يجب تقريب الرقم الناتج واتضح أن هذه الغرفة ستتطلب 9 أقسام من المبرد للتدفئة. إذا كانت هذه غرفة زاوية ، فسيتم تقريب 9 * 1.2 = 10.8 إلى 11. وإذا كان نظام التدفئة الخاص بك غير فعال بما فيه الكفاية. ثم أضف 20٪ من الرقم الأصلي مرة أخرى: 9 * 20/100 = 1.8 مقربة إلى 2.

المجموع: 11 + 2 = 13. بالنسبة لغرفة الزاوية التي تبلغ مساحتها 14 مترًا مربعًا ، إذا كان نظام التدفئة يعمل مع فترات انقطاع قصيرة المدى ، فستحتاج إلى شراء 13 قسمًا للبطارية.

حساب الحجم

إذا أجريت مثل هذه الحسابات ، فستحتاج إلى الرجوع إلى المعايير الموضوعة في SNiP. لا يأخذون في الاعتبار أداء المبرد فحسب ، بل يأخذون أيضًا في الاعتبار المواد التي تم بناء المبنى منها.

على سبيل المثال ، بالنسبة لمنزل من الطوب ، سيكون المعيار لمساحة 1 م 2 34 وات ، وللمباني اللوحية - 41 وات. لحساب عدد أقسام البطارية حسب حجم الغرفة ، يجب عليك: ضرب حجم الغرفة بمعدلات استهلاك الحرارة والقسمة على نقل الحرارة لقسم واحد.

لحساب حجم غرفة بمساحة 16 م 2 ، تحتاج إلى ضرب هذا الرقم في ارتفاع الأسقف ، على سبيل المثال ، 3 م (16 × 3 = 43 م 3).
معدل الحرارة لمبنى من الطوب = 34 وات ، لمعرفة الكمية المطلوبة لغرفة معينة ، 48 م 3 × 34 وات (لمنزل لوحة 41 وات) = 1632 وات.
نحدد عدد الأقسام المطلوبة بقوة الرادياتير ، على سبيل المثال ، 140 واط. لهذا ، 1632 واط / 140 واط = 11.66.

عند تقريب هذا الرقم ، نحصل على نتيجة مفادها أنه بالنسبة لغرفة بحجم 48 م 3 ، يلزم وجود مبرد من الألومنيوم مكون من 12 قسمًا.

حسابات دقيقة مع العديد من المعلمات

من الصعب إجراء مثل هذه الحسابات. الصيغ المذكورة أعلاه صالحة للغرفة العادية في وسط روسيا. سيقدم الموقع الجغرافي للمنزل وعدد من العوامل الأخرى عوامل تصحيح إضافية.

يجب أن تحتوي الصيغة النهائية لغرفة الزاوية على مضاعف إضافي يبلغ 1.3.
إذا لم يكن المنزل موجودًا في المنطقة الوسطى من البلاد ، فسيتم وصف معامل إضافي بواسطة أكواد البناء لهذه المنطقة.
من الضروري مراعاة موقع تركيب المبرد ثنائي المعدن والعناصر الزخرفية. على سبيل المثال ، ستأخذ مكانة أسفل النافذة 7٪ وشاشة تصل إلى 25٪ من الطاقة الحرارية للبطارية.
بماذا ستستخدم الغرفة؟
مادة الجدار والسماكة.
ما هي الإطارات والزجاج.
تؤدي فتحات الأبواب والنوافذ إلى مشاكل إضافية. دعونا نتناولها بمزيد من التفصيل.

الجدران ذات النوافذ والشوارع والمداخل ، تغير الصيغة القياسية. من الضروري مضاعفة عدد الأقسام الناتج بواسطة معامل انتقال الحرارة للغرفة ، ولكن يجب حسابه أولاً.

سيكون هذا المؤشر هو مجموع انتقال الحرارة للنافذة والمدخل والجدار. يمكن الحصول على كل هذه المعلومات عن طريق الاتصال بـ SNiP ، وفقًا لنوع المبنى الخاص بك.

https://youtube.com/watch؟v=nSewFwPhHhM

غرف بارتفاعات السقف القياسية

يعتمد حساب عدد أقسام مشعات التدفئة لمنزل نموذجي على مساحة الغرف. تُحسب مساحة الغرفة في مبنى نموذجي بضرب طول الغرفة في عرضها. لتسخين 1 متر مربع ، يلزم 100 واط من طاقة السخان ، ولحساب الطاقة الإجمالية ، تحتاج إلى مضاعفة المنطقة الناتجة بمقدار 100 واط. القيمة التي تم الحصول عليها تعني الطاقة الكلية للسخان. عادةً ما تشير وثائق المبرد إلى الطاقة الحرارية لقسم واحد. لتحديد عدد الأقسام ، تحتاج إلى قسمة السعة الإجمالية على هذه القيمة وتقريب النتيجة لأعلى.

غرفة بعرض 3.5 متر وطول 4 أمتار مع الارتفاع المعتاد للأسقف. قوة قسم واحد من المبرد 160 واط.أوجد عدد الأقسام.

نحدد مساحة الغرفة بضرب طولها في عرضها: 3.5 4 = 14 م 2.
نجد الطاقة الإجمالية لأجهزة التدفئة 14100 \ u003d 1400 واط.
أوجد عدد الأقسام: 1400/160 = 8.75. قم بالتقريب إلى قيمة أعلى واحصل على 9 أقسام.

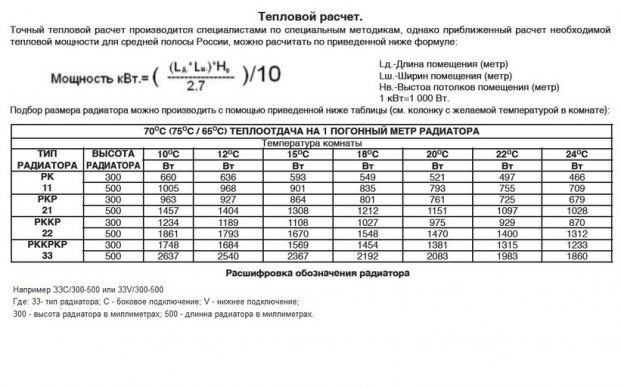

يمكنك أيضًا استخدام الجدول:

جدول لحساب عدد المشعات لكل م 2

بالنسبة للغرف الواقعة في نهاية المبنى ، يجب زيادة العدد المقدر للمشعات بنسبة 20٪.

غرف يبلغ ارتفاع سقفها أكثر من 3 أمتار

يعتمد حساب عدد أقسام السخانات للغرف التي يزيد ارتفاع سقفها عن ثلاثة أمتار على حجم الغرفة. الحجم هو المساحة مضروبة في ارتفاع الأسقف. لتسخين 1 متر مكعب من الغرفة ، يلزم 40 واط من الحرارة الناتجة من السخان ، ويتم حساب قوتها الإجمالية بضرب حجم الغرفة بمقدار 40 واط. لتحديد عدد الأقسام ، يجب تقسيم هذه القيمة على قوة قسم واحد وفقًا لجواز السفر.

غرفة عرضها 3.5 متر وطولها 4 أمتار وسقفها ارتفاع 3.5 متر وقوة قسم واحد من الرادياتير 160 واط. من الضروري إيجاد عدد أقسام مشعات التدفئة.

نجد مساحة الغرفة بضرب طولها في العرض: 3.5 4 \ u003d 14 م 2.
نجد حجم الغرفة بضرب المساحة في ارتفاع الأسقف: 14 3.5 \ u003d 49 م 3.
نجد الطاقة الإجمالية لمبرد التدفئة: 49 40 \ u003d 1960 واط.
أوجد عدد الأقسام: 1960/160 = 12.25. التقريب والحصول على 13 قسم.

يمكنك أيضًا استخدام الجدول:

كما في الحالة السابقة ، بالنسبة لغرفة الزاوية ، يجب ضرب هذا الرقم في 1.2. من الضروري أيضًا زيادة عدد الأقسام إذا كانت الغرفة بها أحد العوامل التالية:

تقع في لوحة أو منزل غير معزول بشكل جيد ؛
يقع في الطابق الأول أو الأخير ؛
لديها أكثر من نافذة واحدة
يقع بجوار مبنى غير مدفأ.

في هذه الحالة ، يجب ضرب القيمة الناتجة بعامل 1.1 لكل عامل من العوامل.

غرفة زاوية بعرض 3.5 متر وطول 4 أمتار ، يبلغ ارتفاع سقفها 3.5 متر ، وتقع في منزل لوحة ، في الطابق الأرضي ، بها نافذتان. قوة قسم واحد من المبرد 160 واط. من الضروري إيجاد عدد أقسام مشعات التدفئة.

نجد مساحة الغرفة بضرب طولها في العرض: 3.5 4 \ u003d 14 م 2.
نجد حجم الغرفة بضرب المساحة في ارتفاع الأسقف: 14 3.5 \ u003d 49 م 3.
نجد الطاقة الإجمالية لمبرد التدفئة: 49 40 \ u003d 1960 واط.
أوجد عدد الأقسام: 1960/160 = 12.25. التقريب والحصول على 13 قسم.
نضرب المبلغ الناتج في المعاملات:

غرفة الزاوية - معامل 1.2 ؛

منزل لوحة - معامل 1.1 ؛

نافذتان - معامل 1.1 ؛

الطابق الأول - المعامل 1.1.

وبذلك نحصل على: 13 1.2 1.1 1.1 1.1 = 20.76 قسمًا. نقوم بتقريبها إلى عدد صحيح أكبر - 21 قسمًا من مشعات التدفئة.

عند الحساب ، يجب أن يؤخذ في الاعتبار أن الأنواع المختلفة من مشعات التسخين لها ناتج حراري مختلف. عند اختيار عدد أقسام المبرد للتدفئة ، من الضروري استخدام تلك القيم التي تتوافق مع نوع البطاريات المحدد بالضبط.

من أجل أن يكون نقل الحرارة من المشعات إلى الحد الأقصى ، من الضروري تثبيتها وفقًا لتوصيات الشركة المصنعة ، مع مراعاة جميع المسافات المحددة في جواز السفر. هذا يساهم في توزيع أفضل للتيارات الحرارية ويقلل من فقدان الحرارة.

استهلاك غلاية تسخين الديزل
مشعات التدفئة ثنائية المعدن
كيفية حساب الحرارة للتدفئة المنزلية
حساب التعزيز للمؤسسة

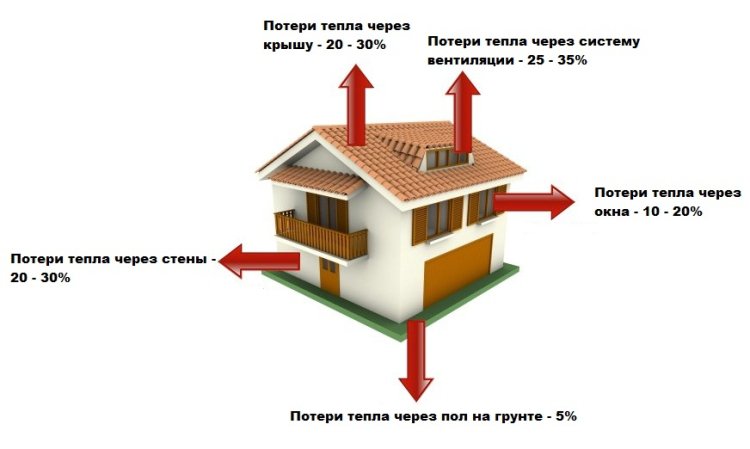

كيفية حساب فقد الحرارة لمنزل خاص وشقة

تتسرب الحرارة عبر النوافذ والأبواب والأسقف والجدران الخارجية وأنظمة التهوية. لكل خسارة حرارة ، يتم حساب المعامل الخاص بها ، والذي يستخدم في حساب الطاقة المطلوبة لنظام التدفئة.

يتم تحديد المعاملات (Q) بواسطة الصيغ:

S هي مساحة النافذة أو الباب أو أي هيكل آخر ،
ΔT هو فرق درجة الحرارة بين الداخل والخارج في الأيام الباردة ،
v هي سماكة الطبقة ،
λ هي الموصلية الحرارية للمادة.

يتم إضافة كل Q التي تم الحصول عليها ، وتلخيصها بنسبة 10-40 ٪ من الفقد الحراري من خلال أعمدة التهوية. المبلغ مقسوم على المساحة الإجمالية للمنزل أو الشقة ويضاف إلى السعة المقدرة لنظام التدفئة.

عند حساب مساحة الجدران ، يتم طرح أحجام النوافذ والأبواب وما إلى ذلك منها. يتم عدهم بشكل منفصل. توجد أعلى نسبة فقد للحرارة في الغرف الموجودة في الطوابق العليا مع السندرات غير المدفأة والطوابق السفلية ذات الطابق السفلي التقليدي.

يلعب اتجاه الجدران دورًا مهمًا في الحسابات المعيارية. تفقد المباني التي تواجه الجانب الشمالي والشمالي الشرقي أكبر قدر من الحرارة (Q = 0.1). يتم أيضًا أخذ الإضافات المناسبة في الاعتبار في الصيغة الموصوفة.

أنواع وميزات البطارية

قبل حساب عدد البطاريات أو أقسام مشعات التدفئة لكل متر مربع لمساحة غرفة معينة في منزل أو شقة خاصة ، تأكد من أن اختيار الجهاز كان صحيحًا وأنه مناسب حقًا لحالتك. دعونا نلقي نظرة موجزة على أنواعها.

الألومنيوم

يمكن تصنيع مشعات الألمنيوم من المواد الخام الأولية أو الثانوية. أما النوع الثاني فهو أقل جودة بشكل ملحوظ ، لكنه أرخص. المزايا الرئيسية لبطاريات الألومنيوم:

تبديد الحرارة العالية ،
وزن خفيف،
تصميم عالمي بسيط ،
مقاومة الضغط العالي ،
خمول منخفض (يسخن ويبرد بسرعة ، مما يسمح لك بضبط درجة الحرارة في الغرفة بسرعة) ،
سعر معتدل (300-500 روبل لكل قسم).

الألومنيوم حساس للقلويات في تركيبة المبرد ، لذلك غالبًا ما يتم تغطية القلب بطبقة من البوليمرات ، مما يزيد من عمر خدمة المنتج. يتكون الجزء الرئيسي من النماذج عن طريق الصب ، وأقسام البثق (المبثوقة) أقل تمثيلاً بكثير. الشركات المصنعة الشعبية. سيرا ، جلوبال ، ريفار و ثيرمال.

نظام المعدنين

يوجد داخل المشعات ثنائية المعدن أنبوب فولاذي أو نحاسي مخفي خلف غلاف من الألومنيوم. نتيجة لذلك ، يتكيف المبرد مع ضغوط التشغيل العالية ، ويكون أقل تعرضًا للشوائب الكاشطة أو القلوية في المبرد. ولكن في نفس الوقت تحتفظ بطاقة عالية ، ونقل الحرارة وانخفاض الجمود.

لا يتطلب دعمًا إضافيًا أثناء التثبيت. يمكنك تركيبه بنفسك.

العيب الرئيسي لمنتجات الحديد الزهر هو وزنها الثقيل ، مما يعقد التثبيت في شقة نموذجية في المدينة. من بين المزايا:

مساحة تدفق كبيرة ، لذلك تستمر البطارية في العمل بشكل جيد حتى في وجود رواسب ،
حافظ على الدفء لفترة طويلة
عمر الخدمة - 20-50 سنة ،
تشغيل مستقر بضغط 8-10 أجهزة الصراف الآلي ،
تصميم رجعي جذاب لأقسام من الحديد الزهر.

وفقًا لنوع التنفيذ ، يمكن أن تكون المشعات مقطعية ، لوحة. رقائقي أو أنبوبي. الأكثر طلبًا على القطاعات ، لأن. تتمتع بحماية ضد المطرقة المائية ، ويمكن تفكيكها بسهولة للإصلاح أو نقص الموظفين بعناصر إضافية. إنها صديقة للبيئة وتوفر نقلًا جيدًا للحرارة والحمل الحراري.

حساب أقسام مشعات الألومنيوم لكل متر مربع

كقاعدة عامة ، قام المصنعون بحساب معايير الطاقة لبطاريات الألومنيوم مسبقًا. والتي تعتمد على معايير مثل ارتفاع السقف ومساحة الغرفة. لذلك يُعتقد أنه من أجل تدفئة 1 م 2 من غرفة بسقف يصل ارتفاعه إلى 3 أمتار ، ستكون هناك حاجة إلى طاقة حرارية تبلغ 100 واط.

هذه الأرقام تقريبية ، لأن حساب مشعات تسخين الألمنيوم حسب المنطقة في هذه الحالة لا يوفر احتمال فقد الحرارة في الغرفة أو الأسقف الأعلى أو الأدنى. هذه هي أكواد البناء المقبولة عمومًا والتي يشير إليها المصنعون في ورقة البيانات الخاصة بمنتجاتهم.

من الأهمية بمكان معلمة القدرة الحرارية لزعنفة واحدة من المبرد. لسخان الألمنيوم 180-190 واط.

يجب أيضًا مراعاة درجة حرارة الوسائط.

يمكن العثور عليها في الإدارة الحرارية ، إذا كانت التدفئة مركزية ، أو تم قياسها بشكل مستقل في نظام مستقل.بالنسبة لبطاريات الألومنيوم ، يكون المؤشر 100-130 درجة. بقسمة درجة الحرارة على ناتج الحرارة للرادياتير ، اتضح أن 0.55 قسمًا مطلوبًا لتسخين 1 متر مربع.

في حالة "تجاوز" ارتفاع الأسقف المعايير الكلاسيكية ، يجب تطبيق معامل خاص: إذا كان السقف 3 أمتار ، يتم مضاعفة المعلمات بمقدار 1.05 ؛
على ارتفاع 3.5 متر - 1.1 ؛
بمؤشر 4 أمتار - هذا 1.15 ؛
ارتفاع الجدار 4.5 م - المعامل 1.2.

يمكنك استخدام الجدول الذي يوفره المصنعون لمنتجاتهم.

كم عدد أقسام المبرد الألومنيوم التي تحتاجها؟

يتم حساب عدد أقسام المبرد الألومنيوم بشكل مناسب للسخانات من أي نوع:

S هي مساحة الغرفة حيث يلزم تركيب البطارية ؛
ك - عامل تصحيح المؤشر 100 واط / م 2 ، اعتمادًا على ارتفاع السقف ؛
P هي قوة عنصر مشع واحد.

عند حساب عدد أقسام مشعات تسخين الألمنيوم ، اتضح أنه في غرفة تبلغ مساحتها 20 مترًا مربعًا يبلغ ارتفاع سقفها 2.7 مترًا ، سيتطلب مشعاع الألمنيوم بقدرة مقطع واحد يبلغ 0.138 كيلو وات 14 قسمًا.

س = 20 × 100 / 0.138 = 14.49

في هذا المثال ، لا يتم تطبيق المعامل ، لأن ارتفاع السقف أقل من 3 أمتار

ولكن حتى هذه الأقسام من مشعات التسخين المصنوعة من الألومنيوم لن تكون صحيحة ، حيث لا يتم أخذ فقد الحرارة المحتمل للغرفة في الاعتبار. يجب أن يؤخذ في الاعتبار أنه اعتمادًا على عدد النوافذ الموجودة في الغرفة ، وما إذا كانت غرفة زاوية وما إذا كانت بها شرفة: كل هذا يشير إلى عدد مصادر فقدان الحرارة

عند حساب مشعات الألمنيوم حسب مساحة الغرفة ، يجب مراعاة النسبة المئوية لفقدان الحرارة في الصيغة ، اعتمادًا على المكان الذي سيتم تركيبها فيه:

إذا تم إصلاحها تحت عتبة النافذة ، فستصل الخسائر إلى 4 ٪ ؛
التثبيت في مكانة يزيد هذا الرقم على الفور إلى 7 ٪ ؛
إذا كان المبرد من الألومنيوم مغطى بحاجز من جانب واحد للجمال ، فستصل الخسائر إلى 7-8٪ ؛
عندما تكون مغلقة بالكامل أمام الشاشة ، ستخسر ما يصل إلى 25٪ ، مما يجعلها ، من حيث المبدأ ، غير مربحة.

هذه ليست كل المؤشرات التي يجب أخذها في الاعتبار عند تركيب بطاريات الألومنيوم.

حساب عدد أقسام تحليل مشعات التدفئة من 3 أمثلة مختلفة النهج

يعد الحساب الصحيح لمشعات التدفئة مهمة مهمة إلى حد ما لكل صاحب منزل. إذا تم استخدام عدد غير كافٍ من الأقسام ، فلن يتم تسخين الغرفة أثناء برد الشتاء ، وسيترتب على شراء وتشغيل مشعات كبيرة جدًا تكاليف تدفئة عالية بشكل غير معقول. لذلك ، عند استبدال نظام التدفئة القديم أو تثبيت نظام جديد ، تحتاج إلى معرفة كيفية حساب مشعات التدفئة. بالنسبة للغرف القياسية ، يمكنك استخدام أبسط الحسابات ، ولكن في بعض الأحيان يكون من الضروري مراعاة الفروق الدقيقة المختلفة من أجل الحصول على النتيجة الأكثر دقة.

الطاقة الحرارية من قسم واحد

كقاعدة عامة ، يشير المصنعون إلى متوسط معدلات نقل الحرارة في الخصائص التقنية للسخانات. بالنسبة للسخانات المصنوعة من الألومنيوم ، تبلغ مساحتها 1.9-2.0 متر مربع. لحساب عدد الأقسام التي تحتاجها ، تحتاج إلى تقسيم مساحة الغرفة على هذا المعامل.

على سبيل المثال ، لنفس الغرفة التي تبلغ مساحتها 16 مترًا مربعًا ، ستكون هناك حاجة إلى 8 أقسام ، نظرًا لأن 16/2 = 8.

هذه الحسابات تقريبية ومن المستحيل استخدامها دون مراعاة فقد الحرارة والظروف الحقيقية لوضع البطارية ، حيث يمكنك الحصول على غرفة باردة بعد تثبيت الهيكل.

للحصول على أدق الأرقام ، سيتعين عليك حساب كمية الحرارة اللازمة لتدفئة منطقة معيشة معينة. للقيام بذلك ، يجب أخذ العديد من عوامل التصحيح في الاعتبار. هذا النهج مهم بشكل خاص عندما يكون مطلوبًا لحساب مشعات تسخين الألمنيوم لمنزل خاص.

الصيغة المطلوبة لهذا هي كما يلي:

KT = 100 واط / م 2 x S x K1 x K2 x K3 x K4 x K5 x K6 x K7

CT هو مقدار الحرارة التي تتطلبها غرفة معينة.
S هي المنطقة.
K1 - تعيين معامل للنافذة الزجاجية. بالنسبة للزجاج المزدوج القياسي ، يبلغ 1.27 ، وللزجاج المزدوج 1.0 ، وللزجاج الثلاثي يبلغ 0.85.
K2 هو معامل مستوى عزل الجدار. بالنسبة للوح غير المعزول ، يكون = 1.27 ، لجدار من الطوب بطبقة واحدة من البناء = 1.0 ، ولوحين من الطوب = 0.85.
K3 هي نسبة المساحة التي تشغلها النافذة والأرض. وعندما يكون بينهما:
- 50٪ - المعامل 1.2 ؛
- 40% — 1.1;
- 30% — 1.0;
- 20% — 0.9;
- 10% — 0.8.
K4 هو معامل يأخذ في الاعتبار درجة حرارة الهواء وفقًا لـ SNiP في أبرد أيام السنة:
- +35 = 1.5;
- +25 = 1.2;
- +20 = 1.1;
- +15 = 0.9;
- +10 = 0.7.
يشير K5 إلى تعديل في وجود جدران خارجية. على سبيل المثال:
- عندما يكون بمفرده ، يكون المؤشر 1.1 ؛
- جداران خارجيان - 1.2 ؛
- 3 جدران - 1.3 ؛
- جميع الجدران الأربعة - 1.4.
يأخذ K6 في الحسبان وجود غرفة فوق الغرفة التي يتم إجراء حسابات لها. إذا كان ذلك متاحًا:
- علية غير مدفأة - معامل 1.0 ؛
- علية ساخنة - 0.9 ؛
- غرفة المعيشة - 0.8.
K7 معامل يشير إلى ارتفاع السقف في الغرفة:
- 2.5 م = 1.0 ؛
- 3.0 م = 1.05 ؛
- 3.5 م = 1.1 ؛
- 4.0 م = 1.15 ؛
- 4.5 م = 1.2.

إذا قمت بتطبيق هذه الصيغة ، فيمكنك توقع ومراعاة جميع الفروق الدقيقة التي قد تؤثر على تدفئة مساحة المعيشة. بعد إجراء حساب عليها ، يمكنك التأكد من أن النتيجة التي تم الحصول عليها تشير إلى العدد الأمثل لأقسام المبرد المصنوعة من الألومنيوم لغرفة معينة.

إذا قررت تركيب مشعات تسخين من الألومنيوم ، فمن المهم معرفة ما يلي:

مهما كان مبدأ الحساب الذي يتم إجراؤه ، فمن المهم القيام بذلك ككل ، حيث لا تسمح البطاريات المختارة بشكل صحيح بالاستمتاع بالحرارة فحسب ، بل تتيح أيضًا توفير تكاليف الطاقة بشكل كبير. هذا الأخير مهم بشكل خاص في مواجهة التعريفات المتزايدة باستمرار.

طرق تقييم انتقال الحرارة

قبل أن تشتري بطاريات التدفئة ، فكر في طرق لحساب عدد عناصرها.

تعتمد الطريقة الأولى على مساحة الغرفة. تنص قوانين البناء (SNiP) على أنه بالنسبة للتدفئة العادية ، تبلغ مساحة 1 متر مربع. م.يتطلب 100 واط. الطاقة الحرارية. بقياس طول وعرض الغرفة وضرب هاتين القيمتين ، نحصل على مساحة الغرفة (S).

لحساب الطاقة الإجمالية (Q) ، نستبدلها بالصيغة ، Q \ u003d S * 100 W. ، القيمة الخاصة بنا. يشير جواز السفر لمشعات التدفئة إلى انتقال الحرارة لعنصر واحد (q1). بفضل هذه المعلومات ، سنكتشف العدد المطلوب منهم. للقيام بذلك ، نقسم Q على q1.

الطريقة الثانية أكثر دقة. كما يجب أن يستخدم بسقف بارتفاع 3 أمتار. يكمن اختلافها في قياس حجم الغرفة. مساحة الغرفة معروفة بالفعل ، دعنا نقيس ارتفاع السقف ، ثم نضرب هذه القيم. يتم استبدال قيمة الحجم الناتجة (V) في الصيغة Q = V * 41 W.

وفقا لقوانين البناء 1 cu. م.يجب تسخين 41 واط. الطاقة الحرارية. لنجد الآن نسبة Q إلى q1 ، لنحصل على العدد الإجمالي لعقد المبرد.

دعنا نلخص النتيجة الوسيطة ، ونأخذ البيانات المطلوبة لجميع أنواع الحسابات.

طول الجدار
عرض الحائط
ارتفاع السقف؛
معايير الطاقة والتدفئة لوحدة المساحة أو حجم الغرفة. هم معطون أعلاه ؛
الحد الأدنى من تبديد الحرارة لعنصر المبرد. يجب الإشارة إليه في جواز السفر ؛
سمك الحائط؛
عدد فتحات النوافذ.

الحساب القياسي لمشعات التدفئة

ك - قوة جزء واحد من بطارية الرادياتير ، حسب خصائصها ؛

C هي مساحة الغرفة. إنه يساوي ناتج طول الغرفة وعرضها.

على سبيل المثال ، يبلغ طول الغرفة 4 أمتار وعرضها 3.5. في هذه الحالة مساحتها: 4 * 3.5 = 14 متر مربع.

يتم الإعلان عن قوة قسم واحد من البطارية التي اخترتها من قبل الشركة المصنعة عند 160 واط. نحن نحصل:

14 * 100/160 = 8.75. يجب تقريب الرقم الناتج واتضح أن هذه الغرفة ستتطلب 9 أقسام من المبرد للتدفئة.إذا كانت هذه غرفة زاوية ، فسيتم تقريب 9 * 1.2 = 10.8 إلى 11. وإذا كان نظام التدفئة الخاص بك غير فعال بما فيه الكفاية. ثم أضف 20٪ من الرقم الأصلي مرة أخرى: 9 * 20/100 = 1.8 مقربة إلى 2.

مثال على الحساب

إذا قمت بحساب عدد أقسام المبرد الألومنيوم الذي تحتاجه لغرفة مساحتها 20 مترًا مربعًا بمعدل 100 واط / متر مربع ، فيجب عليك أيضًا إجراء معاملات ضبط لفقدان الحرارة:

تضيف كل نافذة 0.2 كيلو واط إلى المؤشر ؛
الباب "يكلف" 0.1 كيلو واط.

إذا افترضنا أن المبرد سيوضع تحت عتبة النافذة ، فإن عامل التصحيح سيكون 1.04 ، وستبدو الصيغة نفسها كما يلي:

س \ u003d (20 × 100 + 0.2 + 0.1) × 1.3 × 1.04 / 72 \ u003d 37.56

المؤشر الأول هو مساحة الغرفة ؛
والثاني هو الرقم القياسي لـ W لكل متر مربع ؛
يشير الثالث والرابع إلى أن الغرفة بها نافذة واحدة وباب واحد لكل منهما ؛
المؤشر التالي هو مستوى انتقال الحرارة لمبرد الألمنيوم بالكيلوواط ؛
السادس هو عامل تصحيح فيما يتعلق بموقع البطارية.

يجب تقسيم كل شيء عن طريق نقل الحرارة لزعنفة سخان واحدة. يمكن تحديده من الجدول من الشركة المصنعة ، مما يشير إلى معاملات التسخين للوسائط فيما يتعلق بقوة الجهاز. متوسط قيمة زعنفة واحدة هو 180 واط ، والتعديل هو 0.4. وهكذا ، بضرب هذه الأرقام ، يتبين أن 72 وات يعطي قسمًا واحدًا عند تسخين الماء تصل إلى +60 درجة.

نظرًا لقيام التقريب ، سيكون الحد الأقصى لعدد الأقسام في مشعاع الألمنيوم المخصص لهذه الغرفة 38 ريشة. لتحسين أداء الهيكل ، يجب تقسيمه إلى جزأين من 19 ضلعًا لكل منهما.

تعرف على معلومات مفيدة حول بطاريات الألومنيوم على موقعنا على الإنترنت:

حسابات عدد الأقسام بواسطة التربيع لكل غرفة

تعتمد دقة الحسابات على عدد العوامل التي تؤخذ في الاعتبار. بشكل عام ، يمكن تقسيمها إلى ثلاث مجموعات:

يعتمد الحساب حسب المنطقة على افتراض أن هناك حاجة إلى 100 واط على الأقل لتسخين كل متر مربع. أي أن الغرفة التي تبلغ مساحتها 10 أمتار مربعة تحتاج إلى مشعاع 1 كيلو واط (حوالي 7 أقسام). الأرقام مناسبة للغرف ذات الأسقف التي تصل إلى 2.6 متر.
يتضمن الحساب الدقيق مراعاة معاملات جميع فقد الحرارة. يتم حساب العدد المطلوب من الأقسام لتثبيت المبرد وفقًا لصيغة الحساب التالية - بضرب 100 (واط / م 2) في مساحة الغرفة بالمتر المربع وبكل معامل (q).

يعطي التعريف بالحجم نفس الأرقام تقريبًا مثل صيغة حساب المنطقة. وفقًا لتوصيات SNIP ، يبلغ استهلاك الحرارة في غرفة المعيشة في منزل لوحة به نوافذ خشبية 41 واط لكل متر مكعب. في حالة وجود نوافذ زجاجية مزدوجة حديثة ، يتم تقليل المعيار إلى 34 واط لكل 1 متر مكعب. ينخفض استهلاك الحرارة للمباني ذات الجدران العريضة المصنوعة من الخرسانة الرغوية والطوب وما إلى ذلك ، وكذلك في وجود عزل حراري عالي الجودة.

كيف تحسب عدد الأقسام والقدرة المقدرة لمشعات التدفئة؟ أبسط الصيغ:

N = S x 100 / P (باستثناء فقد الحرارة)

N = V x 41 W x 1.2 / P (بما في ذلك فقد الحرارة)

N هو عدد الأقسام ،
P هي قوة قسم واحد من المبرد ،
S هي مساحة الغرفة ،
V - حجم الغرفة 41W - قوة التسخين 1 م 3 ،
1.2 - معامل فقدان الحرارة القياسي.

تشير الشركة المصنعة إلى انتقال الحرارة للقسم لكل نموذج محدد على حافة المنتج. في المتوسط ، الأرقام هي:

المعدن في قاعدة المقطع

متوسط معدل انتقال الحرارة للقسم

لتبسيط جميع العمليات الحسابية ، تقدم بعض الموارد المتخصصة حاسبات عبر الإنترنت حيث تحتاج فقط إلى إدخال البيانات الأولية والحصول على النتيجة النهائية في ثانية. كيفية حساب عدد أقسام مشعات التدفئة ثنائية المعدن بشكل مستقل ، اقرأ هنا.

نصائح مفيدة للترتيب الصحيح لنظام التدفئة

مشعات ثنائية المعدن تأتي من المصنع متصلة في 10 أقسام. بعد الحسابات ، حصلنا على 10 ، لكننا قررنا إضافة 2 آخرين في الاحتياطي. لذا من الأفضل عدم القيام بذلك. تجميع المصنع أكثر موثوقية ، فهو مضمون من 5 إلى 20 عامًا.

يقوم المتجر بتجميع 12 قسمًا ، بينما يكون الضمان أقل من عام. إذا تسرب الرادياتير بعد فترة وجيزة من نهاية هذه الفترة ، فسيتعين إجراء الإصلاحات من تلقاء نفسها. والنتيجة هي مشاكل لا داعي لها.

دعنا نتحدث عن القوة الفعالة للمبرد. تستند خصائص القسم ثنائي المعدن ، المشار إليه في جواز سفر المنتج ، إلى حقيقة أن اختلاف درجة حرارة النظام يبلغ 60 درجة.

يتم ضمان هذا الضغط إذا كانت درجة حرارة سائل تبريد البطارية 90 درجة ، وهو ما لا يتوافق دائمًا مع الواقع. يجب أن يؤخذ ذلك في الاعتبار عند حساب نظام مشعاع الغرفة.

فيما يلي بعض النصائح حول تركيب البطارية:

يجب ألا تقل المسافة من عتبة النافذة إلى الحافة العلوية للبطارية عن 5 سم ، ويمكن للكتل الهوائية أن تنتشر بشكل طبيعي وتنقل الحرارة إلى الغرفة بأكملها.
يحتاج الرادياتير إلى أن يتخلف عن الحائط بطول 2 إلى 5 سم ، وإذا تم تركيب عازل حراري عاكس خلف البطارية ، فأنت بحاجة إلى شراء حوامل ممدودة توفر الخلوص المحدد.
من المفترض أن تكون المسافة البادئة للحافة السفلية للبطارية من الأرضية تساوي 10 سم ، وسيؤدي عدم اتباع التوصيات إلى تفاقم انتقال الحرارة.
يجب أن يكون للرادياتير المركب على الحائط وليس في مكانه أسفل النافذة فجوة لا تقل عن 20 سم ، مما يمنع الغبار من التراكم خلفه ويساعد في تدفئة الغرفة.

من المهم جدًا إجراء مثل هذه الحسابات بشكل صحيح. يعتمد ذلك على مدى كفاءة واقتصاد نظام التدفئة الناتج.

تهدف جميع المعلومات الواردة في المقالة إلى مساعدة الشخص العادي في هذه الحسابات.

ماذا تفعل إذا كنت بحاجة إلى حساب دقيق للغاية

لسوء الحظ ، لا يمكن اعتبار كل شقة قياسية. هذا ينطبق أكثر على المساكن الخاصة. السؤال الذي يطرح نفسه: كيف تحسب عدد مشعات التدفئة ، مع مراعاة الظروف الفردية لعملها؟ للقيام بذلك ، عليك أن تأخذ في الاعتبار العديد من العوامل المختلفة.

تكمن خصوصية هذه الطريقة في أنه عند حساب الكمية المطلوبة من الحرارة ، يتم استخدام عدد من المعاملات التي تأخذ في الاعتبار خصائص غرفة معينة يمكن أن تؤثر على قدرتها على تخزين أو إطلاق الطاقة الحرارية. تبدو صيغة الحساب كما يلي:

CT = 100 واط / متر مربع. * P * K1 * K2 * K3 * K4 * K5 * K6 * K7. أين

KT - كمية الحرارة المطلوبة لغرفة معينة ؛ P هي مساحة الغرفة ، متر مربع ؛ K1 - معامل مع مراعاة زجاج فتحات النوافذ:

للنوافذ ذات الزجاج المزدوج العادي - 1.27 ؛
للنوافذ ذات الزجاج المزدوج - 1.0 ؛
للنوافذ ذات الزجاج الثلاثي - 0.85.

K2 - معامل العزل الحراري للجدران:

درجة منخفضة من العزل الحراري - 1.27 ؛
عزل حراري جيد (وضع في طبقتين أو طبقة عازلة) - 1.0 ؛
درجة عالية من العزل الحراري - 0.85.

K3 - نسبة مساحة النوافذ والأرضية في الغرفة:

K4 هو معامل يأخذ في الحسبان متوسط درجة حرارة الهواء في أبرد أسبوع في السنة:

لـ -35 درجة - 1.5 ؛
لـ -25 درجة - 1.3 ؛
لـ -20 درجة - 1.1 ؛
لـ -15 درجة - 0.9 ؛
لـ -10 درجات - 0.7.

K5 - يضبط الحاجة إلى الحرارة ، مع مراعاة عدد الجدران الخارجية:

K6 - حساب نوع الغرفة الموجودة أعلاه:

علية باردة - 1.0 ؛
علية ساخنة - 0.9 ؛
مسكن ساخن - 0.8

K7 - معامل مع مراعاة ارتفاع الأسقف:

يتضمن هذا الحساب لعدد مشعات التسخين جميع الفروق الدقيقة تقريبًا ويستند إلى تحديد دقيق إلى حد ما لحاجة الغرفة إلى الطاقة الحرارية.

يبقى تقسيم النتيجة التي تم الحصول عليها على قيمة نقل الحرارة لقسم واحد من المبرد وتقريب النتيجة إلى عدد صحيح.

تقدم بعض الشركات المصنعة طريقة أسهل للحصول على إجابة.في مواقعهم ، يمكنك العثور على آلة حاسبة سهلة الاستخدام مصممة خصيصًا لإجراء هذه الحسابات. لاستخدام البرنامج ، تحتاج إلى إدخال القيم المطلوبة في الحقول المناسبة ، وبعد ذلك سيتم عرض النتيجة الدقيقة. أو يمكنك استخدام برامج خاصة.

عندما حصلنا على شقة ، لم نفكر في نوع المشعات التي لدينا وما إذا كانت تناسب منزلنا. لكن مع مرور الوقت ، كان من الضروري الاستبدال ، وهنا بدأوا في الاقتراب من وجهة نظر علمية. لأن قوة المشعات القديمة لم تكن كافية بشكل واضح. بعد كل الحسابات ، توصلنا إلى استنتاج مفاده أن 12 كافية. ولكن عليك أيضًا أن تأخذ هذه النقطة في الاعتبار - إذا كان CHPP يؤدي وظيفته بشكل سيئ وكانت البطاريات دافئة قليلاً ، فلن يوفر لك أي مبلغ.

أعجبتني الصيغة الأخيرة لإجراء حساب أكثر دقة ، لكن معامل K2 غير واضح. كيف تحدد درجة العزل الحراري للجدران؟ على سبيل المثال ، جدار بسمك 375 مم من كتلة GRAS الرغوية ، هل هو درجة منخفضة أم متوسطة؟ وإذا أضفت رغوة بناء بسمك 100 مم إلى السطح الخارجي للجدار ، فهل ستكون عالية أم لا تزال متوسطة؟

حسنًا ، يبدو أن الصيغة الأخيرة سليمة ، يتم أخذ النوافذ في الاعتبار ، ولكن ماذا لو كان هناك أيضًا باب خارجي في الغرفة؟ واذا كان جراج به 3 شبابيك 800 * 600 + باب 205 * 85 + ابواب كراج بسمك 45 مم بأبعاد 3000 * 2400؟

إذا قمت بذلك بنفسك ، سأزيد عدد الأقسام وأضع منظمًا. وفويلا - نحن بالفعل أقل اعتمادًا على أهواء حزب الشعب الجمهوري.

حساب الحجم

لحساب حجم غرفة بمساحة 16 م 2 ، تحتاج إلى ضرب هذا الرقم في ارتفاع الأسقف ، على سبيل المثال ، 3 م (16 × 3 = 43 م 3).
معدل الحرارة لمبنى من الطوب = 34 وات ، لمعرفة الكمية المطلوبة لغرفة معينة ، 48 م 3 × 34 وات (لمنزل لوحة 41 وات) = 1632 وات.
نحدد عدد الأقسام المطلوبة بقوة الرادياتير ، على سبيل المثال ، 140 واط. لهذا ، 1632 واط / 140 واط = 11.66.
