غلاية الوقود الصلب DIY

ضع في اعتبارك مثال المرجل الأكثر شيوعًا مع الاحتراق العلوي (الشكل 3). إذا لزم الأمر ، يمكن تغيير الأبعاد بما يتناسب مع تلك الموضحة في الرسم. السمة المميزة للتصميم هي الأنبوب الذي يعمل كمنظم لتزويد الهواء ومبادل حراري في نفس الوقت. ترتفع الغازات المنبعثة أثناء احتراق الوقود وتشتعل في الفرن العلوي.

للتصنيع ، المواد الموصوفة في القسم 2 مطلوبة: الأنابيب ، ألواح الصلب ، الزاوية ، العزل ، كرتون الأسبستوس ، الأقطاب الكهربائية.

تتضمن المرحلة الأولى من غلاية محلية الصنع الخطوات التالية:

1. يتم لحام جسم أسطواني من أنبوب قطره 45 سم وطوله 150 سم.
2. الجزء السفلي مغلق بدائرة مقطوعة من الصفائح الفولاذية باللحام.
3. في أنبوب القطر السفلي (الجزء السفلي) ، يتم قطع فتحة مستطيلة أسفل باب وعاء الرماد. يمكن أيضًا تصنيعها من ألواح الصلب أو شراؤها جاهزة للحجم.
4. يقع صندوق الاحتراق في الجزء العلوي ، كما يتم قطع مستطيل تحت بابه. يجب أن يكون الباب معزولًا بورق مقوى من الأسبستوس وسلك من الأسبستوس حول المحيط. يجب إغلاق جميع الأبواب بالمزالج.
5. يتم لحام مخرج الدخان من أنبوب جانبي يتم إدخاله في المدخنة.

الأهمية! تتشكل الرطوبة (المتكثف) على سطح الأنبوب بسبب الاختلافات في درجات الحرارة ، مما يؤدي إلى التآكل ، لذلك يجب أن تكون اللحامات عالية الجودة

1. يتم لحام الأرجل من زاوية متساوية في جسم الغلاية.
2. قطع الغطاء العلوي بقطر 46 سم ، والذي سيوضع فوق الجسم الأسطواني.

DIY مبادل حراري لغلاية الوقود الصلب

المرحلة الثانية هي إنتاج مبادل حراري:

1. أنبوب مبادل حراري بقطر 40 سم وطول 130 سم ملحوم بصفائح معدنية.
2. أدخله في جسم أسطواني ، وثبّت فجوة تبلغ 5 سم بين الأنابيب ، والتي بسببها ستتكون "سترة مائية".
3. يجب ألا يقل الاختلاف في طول أنابيب المبادل الحراري عن الخارجي عن 20 سم. يتم تثبيت الأنبوب في الأنبوب باللحام باستخدام حلقات معدنية مُعدة.
4. يتم تثبيت الأنابيب الفرعية في المناطق العلوية والسفلية من الغلاف المائي: أحدهما للتزويد والآخر لمخرج المبرد. لتصنيعها ، يتم استخدام أنبوب يبلغ قطره 5 سم ، ويتم تثبيت خيط من الخارج ، يتم من خلاله توصيله بأنابيب نظام التدفئة.
5. يتم لحام أنبوب التوزيع الذي يتم من خلاله إمداد الهواء من المعدن ذي السماكة الأكبر من الغلاف والمبادل الحراري (5 مم على الأقل بقطر 6 سم). طول الأنبوب أقل بمقدار 10 سم من طول أنبوب المبادل الحراري (120 سم).

الأهمية! يقع أنبوب التوزيع في منطقة درجات الحرارة المرتفعة ويتشوه ويحترق بمرور الوقت ، لذلك يتم استخدام معدن بسمك 5 مم أو أكثر لتصنيعه

1. يتم إدخال الأنبوب في القرص المُجهز بفتحة مُعدة. قرص صلب معدني بقطر 38 سم ملحوم بالأنبوب.
2. يتم لحام ما لا يقل عن 4 زوايا بقاعدة القرص ، وتعمل كمروحة.
3. يتم تثبيت صمام لتزويد الهواء بالدفعات في الجزء العلوي من الأنبوب ويتم لحام حلقة حيث يتم تثبيت سلسلة لرفع الأنبوب.

الانتباه! لتحسين نقل الحرارة ، يتم تثبيت مروحة هواء قسري في الجزء العلوي من الأنبوب.

كيفية تجميع المرجل بشكل صحيح

بعد الانتهاء من المرحلتين الرئيسيتين ، انتقل إلى المرحلة الأخيرة.

المرحلة الثالثة هي تجميع المرجل:

1. يختارون موقع تركيب الغلاية ، ويتحققون من المستوى بحيث لا توجد قطرات يمكن أن تضعف عمل مولد الحرارة.
2. يتم سحب الغطاء مع أنبوب التوزيع على الجسم ، بعد أن سبق وضع سلك الأسبستوس. يمكن أيضًا أن يكون الغطاء ملحومًا بالجسم.
3. يتم إدخال أنبوب المداخن في المدخنة.
4. من خلال الأنابيب الملولبة للمخرج ، يتم توصيل المرجل بنظام التدفئة في المنزل.
5. النظام مملوء بالماء ويتم فحص تشغيل الغلاية عندما لا تكون محملة بالكامل.
6. إذا تم الاختبار بشكل جيد ، يتم تحميل المرجل بكامل طاقته.

أنواع الغلايات

يمكن تقسيم جميع غلايات الوقود الصلب الموجودة إلى 3 مجموعات:

هناك عدد من ميزات التصنيف الأخرى ، لكن مبدأ احتراق الوقود هو العامل الحاسم عند اختيار المرجل.

الانحلال الحراري

في الغلايات من هذا النوع ، يحترق الوقود ببطء مع الحد الأدنى من الوصول إلى الهواء ، مما يؤدي إلى زيادة كمية الغاز القابل للاحتراق ، وعندما يتم حرقه مرة أخرى ، ترتفع كفاءة الغلاية إلى 85-90٪. وعلى الرغم من أن بعض الناس يعتقدون أنه من الصعب جدًا صنع مثل هذه الغلاية بأيديهم ، إلا أننا سنخبر ، والأهم من ذلك ، كيفية صنع غلاية وقود صلبة ذات انحلال حراري طويل بأيدينا (انظر الرسومات أدناه).

الصورة 1 مخطط غلاية الانحلال الحراري على الخشب

كلاسيكي

من الناحية الهيكلية ، هذا موقد خشبي قياسي ، حيث يحترق الوقود بشكل أبطأ نظرًا لصغر حجم غرفة الاحتراق. كقاعدة عامة ، هذه الغلايات هي التي يفضلون صنعها بمفردهم. سوف تتعلم أيضًا كيفية إنشاء مثل هذه الوحدة الكلاسيكية في المقالة.

الصورة 2 مخطط مرجل كلاسيكي طويل الاحتراق

تصميم هذه الغلايات رائع ليس فقط لسهولة التصنيع ، ولكن أيضًا لإمكانية توصيل دائرة ثانية لإنتاج الماء الساخن بالتزامن مع التسخين.

هذه هي الغلايات الأكثر كفاءة والتي تصل كفاءتها إلى 95٪. الميزة الرئيسية هي في عملية تلقائية بالكامل ، حيث يتم سكب الكريات المحملة في القادوس في غرفة الاحتراق عن طريق المسمار. يجعل التصميم المعقد والأتمتة من الصعب التصنيع بشكل مستقل.

الصورة 3 مخطط غلاية تعمل بالوقود الصلب مع تغذية الحبيبات الأوتوماتيكية

أنواع الوقود

اليوم ، يتم تقديم الوقود الصلب في السوق الروسية في تشكيلة كبيرة. هذه:

• الحطب ، بما في ذلك اليورو (الصنوبريات أو نشارة الخشب الصلب) ،
• الكريات الحيوية الحبيبية (نشارة الخشب المضغوط ، الخث ، النفايات الزراعية ، إلخ) ؛
• الفحم - جميع أنواع وأجزاء الحجر والأنثراسايت ؛
• النجارة والمخلفات الزراعية.

لكي تكون التدفئة فعالة من حيث التكلفة ، يوصى بشراء أو تصنيع غلاية عالمية يمكن أن تعمل على أي نوع من الوقود.

إذا قررت شراء هذه المعدات ، فعليك الانتباه إلى غلايات التدفئة المدمجة. التي تعمل بالوقود البديل ، والتبديل سريع وسهل للغاية

قد تكون هذه الخيارات التالية:

• المجموعات الكهربائية
• مجموعات الوقود الصلب
• عالمي ، باستخدام أي مزيج من الوقود.

تصميم ومبدأ العملية

مبدأ تشغيل مثل هذا المرجل بسيط نسبيًا - يتم سحب الهواء البارد من الأسفل ، ويمر عبر جدران الغرفة ، ويسخن الغرفة ويرفعها ويسخنها.

الصورة 4 نصنع غلاية من مواد الخردة

في الغلايات ذات الاحتراق الطويل ، على عكس الغلايات التقليدية ، يجب أن يكون الوصول إلى الهواء محدودًا قدر الإمكان. من أجل زيادة مدة الاحتراق وتقليل مقدار المساحة الحرة في غرفة الاحتراق ، من الضروري تحميل الوقود بأكبر قدر ممكن وبكثافة.

المواد والأدوات المطلوبة:

• أنبوب 0.3-0.5 سم ؛
• صفائح معدنية 0.5-0.8 مم ؛
• زوايا معدنية
• توصيلات؛
• أنبوب بقطر 25 سم (يمكنك استخدام اسطوانة غاز فارغة) ؛
• آلة اللحام والأقطاب.
• البلغارية؛

غلاية بسيطة ذات مخطط حرق طويل

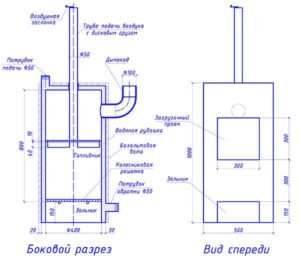

على التين. يوضح الشكل 1 رسم غلاية بسيطة بفرن سفلي. لتصنيع جسم مستطيل ومبادل حراري ، يتم استخدام ألواح فولاذية خفيفة. تم تصميم المبادل الحراري كـ "سترة مائية".تمت زيادة معامل نقل الحرارة (COP) بسبب تصميم النتوءات داخل المرجل ، مما يعكس اللهب وغاز التسخين.

أرز. 1 غلاية مع "سترة الماء"

على التين. يوضح الشكل 2 مبادل حراري من نوع سترة الماء المركب (2) يتكون حول غرفة الاحتراق بالإضافة إلى سجل الفتحة (3) المصنوع من ألواح الصلب. تخرج نواتج الاحتراق من خلال أنبوب الاحتراق (1). الوقود الصلب (5) يحترق في الجزء السفلي من الحجرة. يوجد أسفله منظم الهواء (8).

أرز. 2 فتحة تسجيل المرجل

أعلى المرجل حرق

يظهر رسم الكاميرا في الشكل 3. يتكون المرجل الأسطواني من أنابيب بأقطار مختلفة. يتم توفير الهواء من خلال أنبوب متحرك يمتد لأعلى لتحرير صندوق الاحتراق عند الحاجة إلى تحميل الوقود. عند الاحتراق ، يبدأ الحجم في الانخفاض ومعه يسقط الأنبوب أيضًا بسلاسة تحت وزن وزنه. يتم توفير إمدادات الوقود الموحدة باستخدام قرص ملحوم بقاعدة الأنبوب.

تم تصميم المبادل الحراري كـ "سترة مائية" تغلف غرفة الاحتراق. يحدث تسخين الهواء في الجزء العلوي من الغلاية.

أرز. 3. أعلى غلاية الاحتراق

اختيار نوع غلاية الوقود الصلب

كيف تفهم أي مرجل سيكون الأمثل لخدمة نظام تدفئة معين؟ من الواضح أنه من الضروري تحديد نوع الوقود والطاقة المطلوبة للوحدة وخصائص تصميمها وعملية التثبيت والتشغيل اللاحق ، فضلاً عن ميزات نظام التدفئة المتصل.

من بين المواد التي يمكن استخدامها كوقود صلب ، فإن الأكثر استخدامًا هي:

• فحم؛
• قوالب الجفت.
• الكريات.
• الحطب.
• نشارة الخشب ونفايات الإنتاج الأخرى القابلة للاحتراق.

أنواع الوقود الصلب لتسخين الغلايات في الصورة

من أجل زيادة ربحية وكفاءة نظام التدفئة ، من الممكن تصنيع وحدة عالمية يمكنها العمل مع أنواع مختلفة من الوقود.

يعتمد اختيار نوع وتصميم غلاية التدفئة بشكل مباشر على نوع الوقود الذي ستستخدمه ، والأداء المطلوب لنظام التدفئة ، بالإضافة إلى المكان الذي سيتم تركيبه فيه. تعد التعديلات التالية لوحدات تسخين الوقود الصلب مناسبة للإنتاج الذاتي:

مجهزة بمبادل حراري من الصلب أو الحديد الزهر ، يمكن استخدامها للتدفئة وإمداد الماء الساخن. كفاءة هذه الغلايات حوالي 85٪.

1. الانحلال الحراري

إنها توفر احتراقًا منفصلاً للوقود والغازات المتطايرة المنبعثة في نفس الوقت ، مما يؤدي إلى زيادة الكفاءة وبالتالي الاقتصاد في نظام التدفئة بشكل كبير.

1. حبيبات مضغوطة

تصل كفاءة هذا النوع من مراجل التدفئة إلى 90٪. ميزتهم الرئيسية هي درجة عالية من أتمتة عمليات العمل ، والعيب هو تعقيد التصميم.

1. حرق طويل

إنهم قادرون على العمل بشكل مستمر طوال موسم التدفئة بأكمله ، مما يتطلب تحميل الوقود مرة واحدة كل بضعة أيام ، مما يميزهم بشكل إيجابي عن غلايات الوقود الصلب الكلاسيكية.

مبدأ تشغيل غلايات الوقود الصلب وأجهزتها

الوقود العضوي الصلب هو أقدم مصدر للطاقة للبشرية. إن رفضها تمامًا ، حتى في العالم الحديث ، أمر مستحيل. علاوة على ذلك ، بالإضافة إلى الحطب والفحم ، ظهرت اليوم أنواع عديدة أخرى من المواد الصلبة القابلة للاحتراق:

• قوالب الخث - يطلق الخث المجفف والمضغوط الكثير من الحرارة أثناء الاحتراق ؛
• قوالب من نفايات النجارة - نشارة الخشب المضغوط ونشارة الخشب ولحاء الأشجار ؛
• فحم البتولا - نفس الشواء ؛
• القمامة المعاد تدويرها من مكبات النفايات ؛
• كريات تسخين الوقود - وقود ناعم يتم الحصول عليه عن طريق الضغط على نشارة الخشب. يمكن إطعامها تلقائيًا
• نشارة الخشب الجافة العادية.

مواد خام مختلفة لاستخدامها في غلايات الوقود الصلب

من الواضح أن كل هذا الوقود يتم الحصول عليه من خلال معالجة النفايات المختلفة ، مما يحل مشكلة إعادة التدوير في المؤسسات ويتماشى مع الاقتصاد "الأخضر".

نصيحة مفيدة: الوقود الأكثر كلفة المدرجة أعلاه هو نشارة الخشب. إذا كنت تنوي استخدامها للتدفئة ، فتأكد من أن نسبة الرطوبة فيها أقل من 20٪. لن تسمح القيم الكبيرة لهذه المعلمة بإنتاج غاز الانحلال الحراري ، لأن معظم طاقة التسخين ستذهب لتجفيف الوقود.

نتيجة للنشاط البشري ، يتم توليد كمية هائلة من النفايات التي يمكن تحويلها إلى وقود عالي الطاقة ، مما أدى إلى ظهور في السوق غلايات التدفئة للوقود الصلب طويل الاحتراق. على عكس الأفران التقليدية ، لا تعمل هذه الوحدات على احتراق الوقود نفسه ، بل تعمل على تقسيمه نتيجة التسخين. في غرفة العمل لمثل هذه الغلايات ، يتم حرق منتجات التحلل الغازي للوقود الصلب. يعتبر نظام التشغيل هذا أكثر كفاءة بعدة مرات من احتراق الوقود الأحفوري التقليدي. ينتج غاز الانحلال الحراري كمية كبيرة من الطاقة.

مبدأ تشغيل غلاية الوقود الصلب للاحتراق الطويل

جهاز تركيب مولد الغاز هذا ليس معقدًا للغاية. يمكنك حتى بناء غلاية وقود صلب طويلة الاحتراق بيديك. يبدو رسم أبسط نسخة كما يلي:

• خزان أسطواني مغلق به فتحة لوضع الوقود ومنفاخ وفتحة لتركيب مدخنة ؛
• يوجد موزع هواء داخل الخزان ، مما يخلق دوامة من غاز الانحلال الحراري. وهي متصلة بأنبوب تلسكوبي متحرك. هذا الهيكل كله ، على غرار المكبس ، يضغط على الوقود من الأعلى. يحدث احتراق الغاز فوق المكبس ، ومشتقات الوقود تحته ؛
• المبادل الحراري مدمج في الغرفة العلوية حيث يتم الوصول إلى درجة الحرارة القصوى.

الاحتراق البطيء للوقود الصلب يحدث في الغرفة السفلية. يتم تحقيق ذلك عن طريق ضبط إمداد الهواء للمنفاخ. يحترق الغاز المنطلق بشكل مكثف في الغرفة العلوية ويسخن المبرد.

مخطط نظام التدفئة لمنزل خاص باستخدام غلاية الوقود الصلب

نصيحة مفيدة لا تستخدم أبسط تصميم لتصنيع غلاية تقوم بتدفئة مبنى سكني بشكل مستمر. للقيام بذلك ، تحتاج إما إلى شراء منتج نهائي ، أو عمل إصدار أكثر تعقيدًا وموثوقية.

يمكن أن تكون غلايات الوقود الصلب طويلة الأمد لا غنى عنها في المنازل الخاصة والمباني الخارجية والمرائب والصوبات الزراعية. ستكون مفيدة بشكل خاص في حالة وجود صناعة معالجة أخشاب كبيرة ، حيث يتم التخلص من النفايات في هذه المؤسسات مجانًا تقريبًا. هذه الوحدات مطلوبة أيضًا في المناطق التي يوجد بها انقطاع منتظم في إمدادات الغاز. تتمتع هذه التركيبات بالعديد من المزايا ، ولكن هناك أيضًا عيبًا مهمًا - تكلفة عالية جدًا. هذا هو السبب في أنه من المهم اليوم صنع غلايات تعمل بالوقود الصلب بأيديهم من أجل احتراق طويل. يمكن استخدام الرسومات الخاصة بذلك بدرجات متفاوتة من التعقيد. ذلك يعتمد على مستوى المهارة.

تسخين المياه لمنزل خاص بيديك ، مخططات التصميم. إيجابيات وسلبيات. الفرق بين دوران المياه الطبيعي والقسري.

مبدأ تشغيل المرجل طويل الاحتراق

في وحدات الوقود الصلب التقليدية ، هناك إشارة مرجعية واحدة تكفي لمدة 6-7 ساعات من الاحتراق. وفقًا لذلك ، إذا لم تتم إضافة الجزء التالي من الموارد إلى الفرن ، فستبدأ درجة الحرارة في الغرفة على الفور في الانخفاض. هذا يرجع إلى حقيقة أن الحرارة الرئيسية في الغرفة تدور وفقًا لمبدأ حرية حركة الغاز. عند تسخينه باللهب ، يرتفع الهواء ويخرج.

يكفي المورد الحراري لغلاية طويلة الاحتراق لنحو يوم إلى يومين من وضع الحطب مرة واحدة. يمكن لبعض الموديلات الدفء لمدة تصل إلى 7 أيام.

كيف يتم تحقيق الفعالية من حيث التكلفة والكفاءة؟

مخطط تشغيل المرجل

من الغلاية التقليدية ، تتميز غلاية TT طويلة الأمد بوجود غرفتي احتراق في وقت واحد. في الحالة الأولى ، يحترق الوقود نفسه بشكل قياسي ، وفي الثانية ، يتم إطلاق الغازات أثناء هذه العملية.

يتم لعب دور مهم في هذه العملية من خلال توفير الأكسجين في الوقت المناسب ، والذي توفره المروحة.

تم تنفيذ هذا المبدأ مؤخرًا نسبيًا. في عام 2000 ، قدمت الشركة الليتوانية Stropuva هذه التكنولوجيا لأول مرة ، والتي اكتسبت على الفور الاحترام والشعبية.

غلاية محلية الصنع طويلة الاحتراق

اليوم ، هذه هي الطريقة الأرخص والأكثر عملية لتدفئة منزل ريفي ، حيث لا يتم توفير تغويز وهناك انقطاع التيار الكهربائي.

تعمل هذه الوحدات على مبدأ حرق الوقود العلوي. كمعيار ، في جميع الأفران ، يوجد صندوق الاحتراق في الجزء السفلي ، مما يسمح لك بإخراج الهواء البارد من الأرضية وتسخينه ورفعه.

يشبه مبدأ تشغيل هذا المرجل إلى حد ما الانحلال الحراري. لا يتم إطلاق الحرارة الرئيسية هنا من احتراق الوقود الصلب ، ولكن من الغازات المنبعثة نتيجة لهذه العملية.

تتم عملية الاحتراق نفسها في مكان مغلق. من خلال أنبوب تلسكوبي ، يدخل الغاز المنطلق إلى الحجرة الثانية ، حيث يتم حرقه بالكامل وخلطه مع الهواء البارد ، والذي يتم ضخه بواسطة المروحة.

مرجل TT طويل الحرق (رسم بياني)

هذه عملية مستمرة تحدث حتى يحترق الوقود تمامًا. تصل درجة الحرارة أثناء الاحتراق إلى درجة عالية جدًا - حوالي 1200 درجة.

كما ذكرنا سابقاً ، هذه الغلاية بها غرفتان: الغرفة الرئيسية كبيرة وصغيرة. يتم وضع الوقود نفسه في غرفة كبيرة. يمكن أن يصل حجمها إلى 500 متر مكعب.

يمكن أن يعمل أي وقود صلب كمورد للاحتراق: نشارة الخشب والفحم والحطب والمنصات النقالة.

يتم تنفيذ إمداد الهواء المستمر بواسطة مروحة مدمجة. ميزة هذه الطريقة هي أن الوقود الصلب يتم استهلاكه ببطء شديد.

هذا يزيد بشكل كبير من كفاءة هذا السخان. لماذا يحترق الحطب ببطء شديد مقارنة بالموقد القياسي؟

خلاصة القول هي أن الطبقة العليا فقط هي التي تحترق ، حيث يتم نفخ الهواء بواسطة مروحة من الأعلى. علاوة على ذلك ، لا تضيف المروحة الهواء إلا بعد احتراق الطبقة العلوية تمامًا.

هناك العديد من النماذج في السوق اليوم التي تعمل على نفس المبدأ ، ولكن اعتمادًا على الأبعاد ، ومواد التنفيذ ، والخيارات الإضافية ، لها كفاءة واقتصاد مختلفان.

تعمل غلايات TT العالمية على أي وقود على الإطلاق ، مما يبسط بشكل كبير تشغيلها للمالكين. خيار الميزانية الأكثر هو غلاية تعمل بالحطب طويلة المدى TT. يعمل حصريًا على الخشب ولا يمكن تحميله بأي خيار وقود آخر.

نصائح مفيدة لصنع غلاية TT

أنابيب سبائك الصلب للغلاية

يمكنك تقليل تكلفة بناء الوحدة بشكل كبير إذا كنت تأخذ أنبوبًا فولاذيًا غير ملحوم من الدرجة 20.

قبل تثبيت المرجل في المكان المحدد لهذه الوحدة ، قم بتنفيذ أول إشعال في الشارع ، وتجهيز المرجل بمدخنة مؤقتة. لذلك سوف تكون مقتنعًا بموثوقية التصميم ومعرفة ما إذا تم تجميع الحالة بشكل صحيح.
إذا كنت تستخدم أسطوانة غاز كغرفة رئيسية ، فضع في اعتبارك أن هذه الوحدة ستوفر لك الاحتراق لمدة 10-12 ساعة بسبب كمية الوقود الصغيرة التي يتم وضعها. لذلك سيقل الحجم الصغير لخزان البروبان بعد قطع الغطاء ووعاء الرماد. لزيادة الحجم وضمان وقت احتراق أطول ، يجب استخدام أسطوانتين. ثم سيكون حجم غرفة الاحتراق كافياً بالتأكيد لتسخين غرفة كبيرة ، ولن تكون هناك حاجة لوضع الحطب كل 4-5 ساعات.
من أجل إغلاق باب وعاء الرماد بإحكام ، ومنع الهواء من الدخول ، يجب أن يكون مغلقًا جيدًا. للقيام بذلك ، ضع سلكًا من الأسبستوس حول محيط الباب.

إذا كنت ستصنع بابًا إضافيًا في الغلاية ، والذي يسمح لك "بإعادة تحميل" الوقود دون إزالة الغطاء ، فيجب أيضًا أن يكون محكم الإغلاق بسلك الأسبستوس.

لتشغيل غلاية TT ، الرسم التخطيطي الذي نعلقه أدناه ، أي وقود صلب مناسب:

• الفحم الصلب والبني
• أنثراسايت.
• الحطب.
• الكريات الخشبية
• قوالب.
• نشارة الخشب؛
• الصخر الزيتي مع الجفت.

لا توجد تعليمات خاصة لجودة الوقود - أي منها سيفي بالغرض. لكن ضع في اعتبارك أنه مع وجود نسبة عالية من الرطوبة في الوقود ، فإن المرجل لن يعطي كفاءة عالية.

كيف تصنع مرجلًا طويل الأمد للوقود الصلب بأيديكم الرسومات والمخططات

قبل أن تبدأ في تصنيع الغلاية ، عليك أن تقرر تصميمها. يعتمد اختياره على الغرض من الوحدة. إذا كان الغرض منه تدفئة غرفة مرافق صغيرة أو مرآب أو منزل ريفي ، فليس من الضروري عمل دائرة مائية فيه. سيحدث تسخين هذه الغرفة مباشرة من سطح المرجل ، عن طريق الحمل الحراري للكتل الهوائية في الغرفة ، مثل الفرن. لمزيد من الكفاءة ، يمكنك ترتيب نفخ الهواء القسري للوحدة بمروحة. إذا كان هناك نظام تسخين سائل في الغرفة ، فمن الضروري توفير جهاز في غلاية الدائرة على شكل ملف من أنبوب أو أي هيكل مشابه.

مخطط لتوصيل غلاية الوقود الصلب بنظام التدفئة

يعتمد اختيار الخيار أيضًا على نوع الوقود الصلب الذي يجب استخدامه. للتدفئة باستخدام الحطب العادي ، يلزم زيادة حجم الفرن ، ولاستخدام كريات الوقود الصغيرة ، يمكنك ترتيب حاوية خاصة يتم من خلالها تغذية الوقود الحبيبي تلقائيًا في المرجل. لتصنيع غلاية تعمل بالوقود الصلب لفترة طويلة بأيديكم ، يمكن أخذ الرسم بشكل عام. إنه مناسب لأي نوع من أنواع الوقود الصلب المستخدم.

رسم غلاية تعمل بالوقود الصلب لحرق طويل بقوة 25/30/40 كيلو وات

سنخبرك خطوة بخطوة كيف ومن أي أجزاء يمكن صنع غلاية تسخين تعمل بالوقود الصلب طويل الاحتراق وفقًا للمخطط المقترح:

• تحضير مكان حيث سيتم تركيب الوحدة المستقبلية. يجب أن تكون القاعدة التي ستقف عليها مستوية وقوية وصلبة ومقاومة للحريق. يعتبر الأساس الخرساني أو لوح الحديد الزهر السميك أو لوح الصلب هو الأنسب لهذا الغرض. يجب أيضًا تنجيد الجدران بمواد مقاومة للحرارة إذا كانت خشبية ؛
• نجمع كل المواد والأدوات اللازمة: نحتاج منها إلى جهاز لحام بالقوس الكهربائي وطاحونة وشريط قياس. من المواد: صفيحة فولاذية 4 مم ؛ أنبوب فولاذي 300 مم بجدران 3 مم ، وكذلك أنابيب أخرى بقطر 60 و 100 مم ؛

• من أجل صنع غلاية وقود صلب طويلة الاحتراق ، تحتاج إلى قطع قطعة بطول متر واحد من أنبوب كبير بحجم 300 مم ، ويمكن أن يكون أقل قليلاً إذا لزم الأمر ؛
• نقطع الجزء السفلي من لوح فولاذي وفقًا لقطر الأنبوب ونلحمه ، ونوفر له أرجلًا من قناة يصل طولها إلى 10 سم ؛
• موزع الهواء مصنوع على شكل دائرة من ألواح الصلب بقطر 20 مم أصغر من الأنبوب. المكره من الزاوية مع حجم الرف 50 مم ملحومة في الجزء السفلي من الدائرة. للقيام بذلك ، يمكنك استخدام قناة من نفس الحجم ؛
• من الأعلى ، في منتصف الموزع ، قمنا بلحام أنبوب 60 مم ، والذي يجب أن يكون أعلى من المرجل. في منتصف قرص الموزع ، قمنا بقطع ثقب في الأنبوب ، بحيث يكون هناك نفق عبر. هناك حاجة لتزويد الهواء. يقطع المثبط الجزء العلوي من الأنبوب ، مما يسمح لك بضبط إمداد الهواء ؛

تمثيل تخطيطي لجهاز غلاية الوقود الصلب

• في الجزء السفلي من الغلاية نصنع بابًا صغيرًا مزودًا بصمام ومفصلات تؤدي إلى وعاء الرماد لسهولة إزالة الرماد. من الأعلى في المرجل قمنا بقطع فتحة للمدخنة ولحمنا أنبوب 100 مم في هذا المكان. في البداية ، يتحرك بزاوية طفيفة إلى الجانب ولأعلى بمقدار 40 سم ، ثم يتحرك رأسيًا تمامًا. يجب حماية مرور المدخنة عبر سقف الغرفة وفقًا لقواعد السلامة من الحرائق ؛
• ننتهي من بناء غلاية تسخين للوقود الصلب طويل الاحتراق عن طريق صنع الغطاء العلوي. في وسطها يجب أن يكون هناك ثقب لأنبوب توزيع تدفق الهواء. يجب أن تكون ملائمة جدران الغلاية ضيقة للغاية ، باستثناء دخول الهواء.

رسم بأبعاد لإنشاء غلاية وقود صلب بأيديكم

نصيحة مفيدة! لإشعال غلاية وقود صلبة ذاتية الصنع طويلة الاحتراق ، تم تقديم الرسم أعلاه ، يجب عليك: إزالة الغطاء ورفع المنظم ، وملء الغلاية بالوقود إلى الأعلى وصب سائل قابل للاشتعال فوقه ، ضع كل شيء في مكانه وألق الشظية المحترقة في أنبوب المنظم. عندما يشتعل الوقود ، قلل من تدفق الهواء إلى الحد الأدنى بحيث يبدأ فقط في الاحتراق. بعد ذلك ، سيشتعل غاز الانحلال الحراري وسيبدأ المرجل.
