ما هو الحد الأدنى لسماكة ذراع التسوية للأرضية التي يتم تسخينها بالماء

سمك ذراع التسوية

الطبقة الخرسانية هي ذراع التسوية الأرضية مباشرة. يوصى بشدة باستخدام ذراع التسوية الخرساني ، وليس ذراع التسوية الأسمنتي والرمل. لتحقيق القوة المطلوبة للبلاطة باستخدام خليط الأسمنت والرمل ، فإن كمية الأسمنت التي سيتعين استخدامها ستؤدي إلى زيادة تكلفة الأرضية بشكل كبير عن سعر بناء قوة مماثلة من الخرسانة. يجب أن يكون سمك ذراع التسوية 30-45 مم فوق مستوى الأنابيب.

لتصنيع طبقة خرسانية ، يجب استخدام خرسانة بدرجة لا تقل عن M300 ، ويجب ألا يقل حجم الحجر المكسر عن 5 مم ولا يزيد عن 20 مم. مع سماكة ذراع التسوية التي تبلغ 50 مم ، ستكون كتلة هذه الأرضية البالغة 1 متر مربع حوالي 120 كجم ، لذلك يجب عليك دائمًا مراقبة القوة الكافية لعوارض الأرضية في الغرفة حيث يتم وضع أرضية الماء الدافئ.

تتم عملية التثبيت باستخدام إشارات معدنية من نوع PN-28 ، موضوعة حول المحيط. تتم محاذاة الخليط باستخدام قاعدة.

يوصى بالالتزام الصارم بنسبة المكونات الضرورية لتجنب الصعوبات الإضافية أثناء عملية التثبيت. التكوين الأمثل للخليط المحضر باستخدام دلاء سعة 12 لترًا هو كما يلي:

• 1 دلو من الاسمنت
• 2 دلاء من الحجر المسحوق بجزء من 5 مم إلى 20 مم
• ماء 7-8 لتر

الملدن المتفوق للخرسانة SP1 - 0.4 لتر من محلول مُعد مسبقًا. الوصفة: صب 2 لتر من المسحوق في 5 لترات من الماء واخلطهم جيدًا.

إذا كان ذلك متاحًا وحسب الرغبة ، تتم إضافة 3-4 دلاء من غربال الجرانيت بجزء صغير يصل إلى 5 مم.

في حالة عدم توفر مواد بلاستيكية خاصة وغربلة من الجرانيت ، يمكن تحضير ذراع التسوية من نفس القوة عن طريق زيادة كمية الأسمنت من 1 إلى 1.5 دلو.

بعد أن يجف سطح الطبقة الخرسانية ، يبدأ نظام التسخين في وضع الاختبار مع درجة حرارة سائل تبريد لا تزيد عن 25 درجة مئوية. لا يمكنك استخدام الأرضية المسخنة بالماء بكامل قوتها إلا بعد 30 يومًا.

يختلف الاختلاف في التسخين حسب سمك ذراع التسوية

يعد الحساب الكفء لسمك الطبقة التي يتم سكبها أثناء جهاز ذراع التسوية ضروريًا أيضًا نظرًا لتأثيره على عملية التسخين المنتظم للغرفة.

إذا كانت الطبقة رقيقة ، فإنها تسخن بشكل موضوعي بشكل أسرع ، مما يوفر ، بعد بدء تشغيل دائرة المياه ، توزيع الحرارة في الغرفة دون انتظار طويل. في الوقت نفسه ، في مثل هذه الظروف ، غالبًا ما تنشأ إمكانية ظهور تشققات في ذراع التسوية ، مما يؤثر سلبًا على توحيد تسخين الأرضية.

مخطط وضع طبقات لأرضية ساخنة بالماء

تتميز الطبقة شديدة السُمك بسعة حرارية جيدة ، لذا فهي تحتفظ بالحرارة لفترة أطول ، مما يسمح بتوزيعها على مستوى الأرضية ، ولكنها تستغرق وقتًا أطول للتسخين. هناك أيضًا حمولة كبيرة تؤثر سلبًا ويمكن أن تسبب تمزق ذراع التسوية. لتجنب هذه الظاهرة ، يوصى بترتيب فواصل التمدد.

عند اتخاذ قرار تسوية الأرضية باستخدام ذراع التسوية ، يجب أن يكون مفهوماً أن سماكة الطبقة المجهزة بطريقة رطبة أو شبه جافة أو جافة ستكون مختلفة ، وبالتالي لا يمكن تحقيق التسخين المنتظم.

السماكة الإجمالية للأرضية النهائية

السماكة الموصى بها لكل طبقة تتكون منها كعكة أرضية الماء الدافئ. يظهر ترتيب كل طبقة في الرسم البياني أدناه:

يجب أن يكون الطابق السفلي مستويًا وصلبًا. سيكون سمك كل طبقة موضوعة أعلى الطابق السفلي ، بالترتيب من الأسفل إلى الأعلى ، على النحو التالي.

طبقة عازلة بسمك 30-90 مم مصنوعة من ألواح البوليسترين الليفية الصلبة. يجب أن تكون قوية بما يكفي لتحمل الحمل العالي للطبقات اللاحقة ، وبالتالي يتم اختيار كثافة المادة على الأقل 35 كجم / م 3. يختلف السماكة تبعًا لمدى برودة الفضاء تحت الأرض.إذا كانت هناك غرفة مدفأة أسفل الأرض ، تكفي طبقة 30 مم ، وإذا تم وضع الأرضية في الطابق السفلي لمنزل خاص ، فمن الأفضل وضع طبقة عازلة بسمك لا يقل عن 90 مم.

يتم وضع أسطوانة متعددة بسمك 3 مم فوق العزل الحراري. وتتمثل وظيفتها الرئيسية في مقاومة الطبقات التالية للأرضية. إذا تم بالفعل وضع طبقة العزل المائي على أرضية خرسانية خشنة ، فلن تكون هناك حاجة إلى لفائف متعددة.

شبكة التسليح 100 × 100 × 4 مم أو 150 × 150 × 4 مم تؤدي وظيفة زيادة قوة ذراع التسوية ، والتي تصبح ، عند تقويتها ، أكثر مقاومة لأحمال الشد. لتوفير الراحة لوضع الأنابيب وفقًا للمخطط ، يمكن تثبيتها في النقاط المرغوبة على هذه الشبكة.

يتم وضع الأنبوب وفقًا لواحد من المخططات الموضحة أدناه. تسمى هذه الدوائر "اعوج" و "حلزونية". الأول كلاسيكي ومناسب لأي غرفة ، والثاني غير موصى به للاستخدام على الأرضيات الخشبية وهو أكثر فاعلية للغرف التي تتطلب تدفئة مكثفة بشكل خاص. المسافة المسموح بها بين الأنابيب هي من 10 إلى 30 سم ، ولا يُسمح بوجود مفاصل داخل الأرضية ، يتم وضع الأنبوب في قطعة واحدة ، تدخل نهاياتها المجمع. سمك الطبقة في المتوسط ​​20 مم.

قبل الانتقال إلى ذراع التسوية ، يجب أن يقال عن شريط المثبط. يتم وضعه مسبقًا حول محيط الجدران لتجنب إحداث ضغط غير ضروري على الجدران. الحقيقة هي أنه عند تسخينها من حرارة الأنبوب ، فإن ذراع التسوية الخرساني سوف يتوسع ويخلق ضغطًا على الجدران ، ومن أجل منع ذلك ، يجب حمايته على طول المحيط باستخدام مادة "زنبركية" خاصة. يبلغ الحد الأدنى لسمك هذا الشريط 5 مم ، والسُمك الأمثل هو 10 مم.

نتيجة لذلك ، مع مراعاة جميع المتطلبات الموصوفة لترتيب ذراع التسوية بالأرضية المسخنة بالماء ، ستكون سماكة جميع الطبقات وذراع التسوية الخرساني المنفصل على النحو التالي:

1. الأرضية بأكملها 80-135 مم ، مع مراعاة طبقة العزل الحراري وسماكة الطبقة الخرسانية
2. يتراوح سمك ذراع التسوية من 50 إلى 65 مم ، اعتمادًا على ارتفاع الطبقة المحدد فوق سطح الأنبوب.

توصيات متزايدة

إذا قررت استخدام هيكل فيلم ، فلا يُنصح باستخدام مركب ذراع التسوية. هنا يجب عليك استخدام مادة لاصقة خاصة للبلاط. على ذلك ، تم إصلاح العناصر. بطبيعة الحال ، يجب أن يكون سمك الطبقة في حده الأدنى ، ويجب أن يكون الجزء العلوي من أرضية الفيلم مرئيًا. بعد ذلك ، يمكنك وضع البلاط. تحتاج أولاً إلى الانتظار حتى تجف الطبقة السابقة من الغراء. هذه الطريقة في تركيب البلاط سوف تتجنب تقشير الأرضيات.

تقنية وضع حصائر التدفئة للتدفئة الأرضية الكهربائية

https://youtube.com/watch؟v=fY3jneItmIs

مواد ذات صلة:

افعل ذلك بنفسك ذراع التسوية الجاف - مزايا وعيوب التكنولوجيا ، خطة العمل خطوة بخطوة

كيفية صنع سكريد الأرضية الخشنة - دليل لتكنولوجيا العمل

نظرة عامة GVL للأرضية - مادة متقدمة لذراع التسوية الجاف

طلاء شبه جاف

اليوم ، يفضل الكثير منا مزيجًا جافًا لوضع ذراع التسوية. يعتبر الملء أقل صعوبة من خليط الأسمنت والرمل. طريقة التصميم هذه لها خصائصها الخاصة. يعتبر الخليط شبه الجاف أقوى من الأسمنت التقليدي. بعد الصب ، تكون فترة التجفيف أقصر بكثير ، مما يجعل من الممكن إنهاء وضع التدفئة تحت الأرضية بشكل أسرع.

يقول الخبراء أن المادة لا تنهار ولا تنهار تحت تأثير الحرارة المنبعثة من الأنابيب. من الأسهل والأكثر ملاءمة العمل مع هذا النوع من الخليط.

قبل وضع مزيج شبه جاف ، يجب تحضير القاعدة بعناية. تتم إزالة جميع الحطام ، ويتم وضع القاعدة بمواد حاجز بخار. في حالة وجود شقوق أو انخفاضات عميقة ، يوصى بملئها بملاط أسمنتي لزج. يتم وضع مواد اللفافة مع تداخل ، ويجب أيضًا وضعها على الجدران. يتم التعامل مع اللحامات بشريط لاصق خاص. يُسكب خليط شبه جاف على القاعدة النهائية.

ما هي نسب الخلط التي يجب استخدامها موضحة على العبوات التي تحتوي على الخليط شبه الجاف. يجب ألا يحتوي اتساق المادة على الكثير من الماء. إذا ضغطت عليه في يدك ، فسوف تحصل على كتلة ضيقة. يجب ألا تتدفق الرطوبة إلى أسفل اليد. وبالتالي ، يتم فحص الخلط الصحيح لمكونات الخليط. في كثير من الأحيان ، تتم إضافة الألياف إلى المزيج الجاف لجعل الطلاء أكثر استقرارًا. يتم توزيع الألياف بشكل جيد في جميع أنحاء الهيكل في جميع الاتجاهات.

سيكون الحد الأدنى لسمك ذراع التسوية 4 سم ، ويعتمد ارتفاعه أيضًا على طريقة وضع الأنابيب نفسها ، وعلى المواد الموضوعة عليها. يمكن أن تصل الأرضية وأقصى ارتفاع لها إلى علامة 20 سم ، وإذا كانت قاعدة الصب بها مخالفات كبيرة ، فيجب رفع الارتفاع بشكل ملحوظ. بشكل عام يكون السماكة 4 سم على الأقل ولا تزيد عن 20 سم.

يمكن تدمير الطلاء بطريقة التجفيف الخاطئة. إذا كان بإمكانك المشي على الأرض ، فهذا لا يعني أن الجص جاف حقًا. يجف خليط الأسمنت والرمل السائل بارتفاع 4 سم لمدة شهر على الأقل. يجف الخليط المحضر من مواد جافة في غضون أيام قليلة ، اعتمادًا على ارتفاع الطلاء. من أجل أن تتصلب المادة بشكل صحيح وبدون طقطقة ، يجب ترطيب السطح بالماء وتغطيته بفيلم. نتيجة لذلك ، لن تتدلى القاعدة وتجف جيدًا ولن تتشقق.

يعتمد حجم الغطاء المائي على نوع الحشوة وخصائص القاعدة. كلما زادت المخالفات على السطح ، كلما ارتفع الهيكل. يحدث هذا بسبب فرض عدة طبقات - وهذا أمر ضروري للوصول إلى مستوى الصفر.

بناءً على التجربة ، يقول الخبراء أن الارتفاع الإجمالي النسبي لغطاء الماء الدافئ هو 10-15 سم ، ويتم أخذ جميع المواد المستخدمة في الاعتبار ، بما في ذلك الأرضيات.

العزل الحراري الأساسي

قبل تثبيت نظام التدفئة ، من الضروري عزل القاعدة. ستعمل الطبقة العازلة للحرارة على حماية دائرة المياه من فقدان الحرارة عند مغادرة الطابق السفلي أو أساس المنزل. كما يتم استخدام سخان:

• الستايروفوم؛
• رغوة البوليسترين المبثوق.
• دعم احباط المغلفة.

تتميز هذه المواد بقوة عالية للإجهاد الميكانيكي ومقاومة الرطوبة وتغيرات درجات الحرارة. سمك العزل 30-50 مم ، يتم وضعه على طبقة من فيلم البولي إيثيلين العازل للماء. يتم وضع القماش مع تداخل على قاعدة نظيفة وجافة ، وسوف يصبح حماية ضد البلل للعزل. يتم وضع ألواح العزل الحراري من طرف إلى طرف ، ويتم تلطيخ المفاصل بالغراء أو نفخها بالرغوة ، ويتم قطع الفائض منها.

يتم وضع Penofol أو ورقة مماثلة من العزل العاكس في الأعلى. يتم توجيه طبقة من رقائق الألومنيوم لأعلى ، وهذا سيعكس الجزء الأكبر من الحرارة مرة أخرى نحو الغرفة. يتم لصق مفاصل عازل الرقائق بشريط لاصق خاص. سيحمي Penofol العزل من التأثيرات العدوانية للخرسانة. يتم وضع شبكة تقوية معدنية فوق العزل الحراري. يوزع هذا العنصر الحمل العالي بالتساوي من نظام دائرة المياه والهيكل الخرساني.

أنواع الملدنات وخصائص استخدامها

الملدنات (المواد الخافضة للتوتر السطحي) هي مواد خافضة للتوتر السطحي. يتم إنتاج المواد الخافضة للتوتر السطحي في شكل سائل أو مسحوق ، مع إضافات مانعة للتجمد وألياف بولي أميد مقواة.

أثناء عملية التطوير ، يتمتع التكوين بخاصية تعديل وتحسين جودة قدد الأرضية:

• ضمان مرونة المحلول ؛
• زيادة درجة القوة الميكانيكية ومقاومة الرطوبة ؛
• تحسين نعومة السطح ؛
• استبعاد الضرر المحتمل للأجهزة الكهربائية بسبب التآكل.

إن وضع أرضية دافئة بيديك ، باستخدام مواد فعالة صلبة في ذراع التسوية ، يجعل استخدامها مريحًا وآمنًا.

في بعض الأحيان يتم تصنيف الملدنات الحديثة لقدد التسوية على أنها منتجات صديقة للبيئة.

لكن مع ذلك ، لا تنسَ أنها تحتوي على مواد كيميائية لها القدرة على تغيير بنية الخليط الخرساني.

لذلك ، في عملية إعداد قدد التسوية لأرضية كهربائية أو مائية ، يوصى بتضمينها في تكوينها كمية المواد المضافة المقابلة للمعلومات المشار إليها في العبوة.

بعض الشركات المصنعة للمضافات السطحية النشطة لقدد التسوية الرملية الأسمنتية ، من أجل التفوق على المنافسين ، والحفاظ على سرية تكوينها ووصفاتها.

بالإضافة إلى المكونات الفردية غير المعروفة ، تشتمل تركيبة الملدنات على المكونات التالية:

• حامض الكبريتيك المركز (عنصر مؤكسد قوي) ؛
• نفايات إنتاج الفينول (الراتنج الفينولي ، الماء) ؛
• محلول هيدروكسيد الصوديوم المركز.
• مزيل الرغوة والفورمالين والماء ؛
• ألياف تقوية البلاستيك (موجودة في بعض المواد الخافضة للتوتر السطحي).

تضاف الملدنات السائلة إلى الخليط الجاف: بحساب 1-1.5 لتر لكل 100 كجم ؛ قبل الاستخدام ، تُرج المادة جيدًا وتُسكب في وقت واحد مع الماء أثناء العجن.

مسحوق - يؤخذ بحساب 1: 2 (الفاعل بالسطح / الماء) ؛ اخلط جيدًا ، اتركها لمدة ساعتين (إجراء الخلط الإضافي هو نفسه مع السائل).

ملامح أرضية الممله بسماكات مختلفة

يعد سمك ذراع التسوية للأرضية التي يتم تسخينها بالماء العنصر الأكثر أهمية في تنظيم تدفئة المساحات. هناك نوعان من الأغطية المستخدمة ، وتتميز بالسماكة: ذراع التسوية السميك والرقيق. كل نوع من هذه الأنواع له مميزاته الخاصة وتوصياته للاستخدام (حسب الظروف المحددة). كيف تصنع ذراع التسوية فوق أرضية دافئة ، شاهد هذا الفيديو:

https://youtube.com/watch؟v=fY3jneItmIs

ذراع التسوية الرقيق لأرضية الماء الدافئ

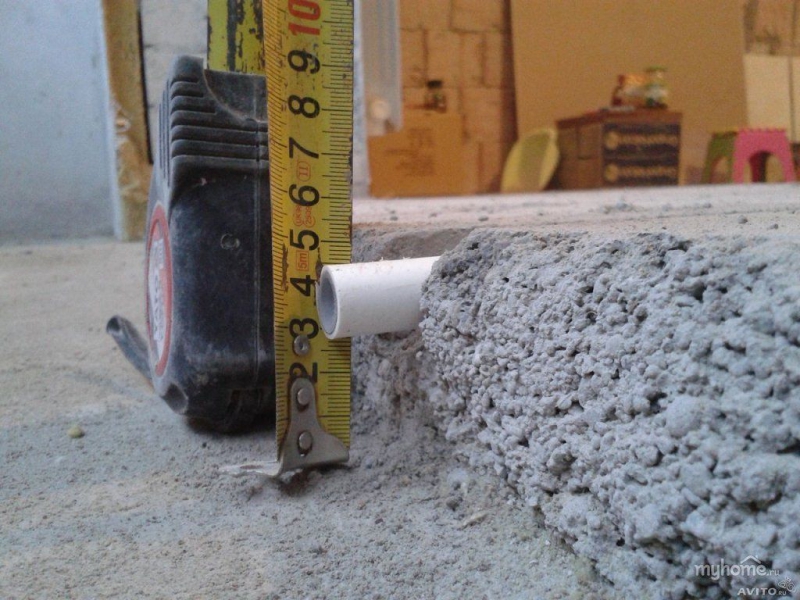

4 سم على الأقل يجب أن تكون هناك طبقة من الخرسانة فوق الأنبوب

لتحديد الحد الأدنى لسماكة الأرضية الدافئة ، هناك متطلبات معينة منصوص عليها في المستندات الخاصة (SNiP).

تجدر الإشارة إلى أن العديد من الأحجام المحددة في الوثائق الرسمية غامضة.

لذلك ، على سبيل المثال ، يشار في SNiP إلى أن الحد الأدنى لسمك ذراع التسوية للغطاء الدافئ يمكن أن يكون 20 مم على الأقل ، ولكن هذا ينطبق على الغطاء المصنوع من الأسمنت المعدني.

عند حساب ارتفاع الأرضية ، لا تنسَ إضافة سماكة الطبقة الموضوعة

ما هي سماكة ذراع التسوية التي يجب أن تكون عند استخدام مخاليط أخرى ، هذا غير مذكور. لكن يشار إلى أن الطبقة الدنيا لغطاء الأنبوب يجب ألا تقل عن 4 سم.

هذا يعني أنه مع الأنبوب (متوسط ​​المقطع 20-25 مم) ، يمكن أن يصل سمك المحلول إلى 60-65 مم. في أغلب الأحيان ، هذا هو بالضبط ما يتم الحصول عليه من ذراع التسوية (توصي SNiP بـ 6-7 سم).

يفكر الكثير من الناس في كيفية تسليط الضوء على سماكة ذراع التسوية إذا تم سكب خليط التسوية في الأعلى أو وضع أرضية مبلطة. عند تنظيم خليط الأسمنت تحت البلاط ، يجب اتباع فرضية ثابتة ، يجب أن يتجاوز الهاون مستوى الأنابيب بمقدار 1-1.5 سم. شاهد هذا الفيديو للحصول على التفاصيل:

نظرًا لأنه يتم وضع البلاط على قاعدة لاصقة بسمك 8-20 مم ، فإن الارتفاع الإجمالي للأرضية فوق الأنبوب سيصل إلى 6 سم (مع مراعاة سمك البلاط). وفقًا للمبدأ نفسه ، يتم إنشاء غطاء بمزيج تسوية ، يتم وضع أرضية خشبية أو صفائحية عليه لاحقًا.

ذراع تسوية الأرضية السميكة

لن تؤدي الزيادة في كمية الملاط إلى زيادة تكلفة العمل فحسب ، بل سيؤدي أيضًا إلى زيادة الحمل على القاعدة

لم يتم ذكر القيم القصوى المسموح بها لسمك ذراع التسوية تحت الأرضية في SNiP ، لكن زيادتها غير المعقولة يمكن أن تؤدي إلى عواقب معينة:

• تؤدي الزيادة في استهلاك المواد إلى زيادة تكلفة الهيكل ؛
• لتسخين طبقة طلاء سميكة ، يلزم توفير فترة زمنية أطول وزيادة استهلاك الطاقة ؛
• تقليل المساحة في غرفة ساخنة ؛
• قد يؤدي الى تفكيك المدخل (الباب لا يفتح).

لكن ، مع ذلك ، غالبًا ما يلجأون إلى الأحداث ، وينظمون أرضية سميكة تتعلق بتسوية الأرضية ومقارنتها بنقطة الصفر.

يتم تنظيم عملية تسوية السطح على أرضية خشنة ، ولكن إذا لم يتم ذلك لسبب ما ، فيمكن القيام بذلك على حساب طبقة الأنبوب الخاصة بالمحلول.

يمكن أن يصل السماكة الإجمالية للأرضية إلى 15 سم.

بناءً على ما تم كتابته ، تجدر الإشارة إلى أن كل مالك ، باختيار سمك ذراع التسوية لأرضية مائية دافئة ، سيعتمد على اعتباراته الخاصة.

لكن يجب ألا ترفض التوصيات المذكورة أعلاه ، فقد تكون مفيدة لأي منشئ قرر تثبيت أرضية من الماء الدافئ في الغرفة.

ملامح تركيب قضيب الأشعة تحت الحمراء

يتكون هذا النوع من التدفئة تحت الأرضية من قضبان متصلة ببعضها البعض بواسطة أسلاك مرنة. عندما يمر التيار عبر القضبان ، فإنها تولد حرارة. يمكن لهذا النوع من التسخين أن ينظم درجة الحرارة ذاتيًا ، بحيث يمكن استخدامه بدون ترموستات.

تسلسل التثبيت لأرضية الأشعة تحت الحمراء للقضيب:

• إنشاء مخطط وضع.
• تحضير الأرض
• وضع العزل الحراري
• تحضير مكان لجهاز الاستشعار ؛
• وضع الشرائط وتوصيل الكبل وفقًا للمخطط المرسوم ؛
• تثبيت الشرائط على القاعدة بشريط لاصق ؛
• تركيب ترموستات
• توصيل المستشعر والكابل بالثرموستات ؛
• توصيل منظم الحرارة بالشبكة ؛
• اختبار النظام؛
• سكب سكريد
• وضع البلاط.

بالنسبة لمثل هذه الأرضية ، يعد بلاط السيراميك أيضًا أفضل تشطيب ، حيث يتم وضعه في ذراع التسوية ، الذي يجب أن يزيد سمكه عن 2-3 سم.
