تقطيع حديقة DIY

الجهاز ومبدأ تشغيل آلة التقطيع الكهربائية

يمكن أن تساعدك آلة التقطيع في التخلص من الفروع وغيرها من الحطام العضوي.

من أجل الإنتاج الذاتي لآلة تقطيع الخشب الكهربائية ، تحتاج إلى معرفة أجهزتها ومبدأ عملها. في المستقبل ، سيساعد ذلك في تصميم التصميم الخاص بك وتجميع الوحدة.

آلة التقطيع (chitter) ، بغض النظر عن ميزات العمل ، بسيطة وتتكون من الأجزاء والتجمعات التالية:

• محرك؛
• سرير معدني
• عمود العمل (مهاوي) ؛
• كتلة القطع
• صندوق الاستلام
• مرن أو ناقل الحركة ؛
• غطاء واقي.

للراحة ، يتم تثبيت عجلات على الوحدة ، مما يسهل تحريك الهيكل حول قطعة أرض الحديقة.

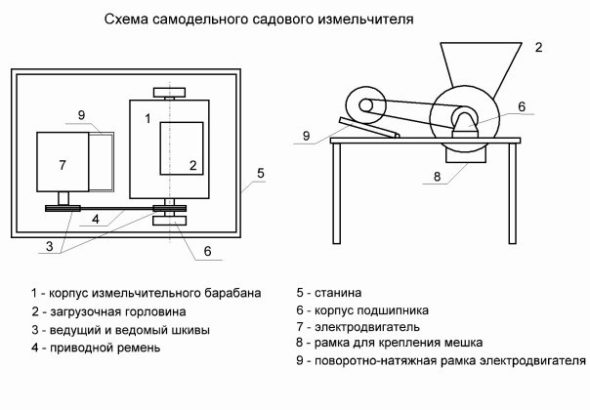

مخطط تقطيع الحديقة

يعمل تقطيع الفروع كالتالي. يتم نقل عزم الدوران من المحرك الكهربائي إلى عمود التشغيل عن طريق حزام V أو سلسلة أو محرك تروس. يتم اختيار نسبة البكرات أو العجلة المسننة أو التروس بطريقة يمكن أن توفر نسبة التروس سرعة دوران للمحور الرئيسي لا تقل عن 1500 دورة في الدقيقة. يتم سحق الفروع التي يتم تغذيتها في صندوق الاستقبال بواسطة سكاكين مثبتة بشكل صارم على عمود العمل.

نظرًا لسرعة الدوران العالية ، يتم إجراء عملية طحن مكثفة للخشب ، والتي يتم إرسالها بعد الطحن إلى كومة السماد. إذا أخذنا في الاعتبار تصميم آلة التقطيع من خلال منظور آليات مماثلة ، فإن مبدأ عملها يشبه تشغيل مفرمة اللحم أو الخلاط. على الرغم من التصميم البدائي إلى حد ما ، عند استخدام كتلة سكاكين متينة ومحرك كهربائي بقوة 3-5 كيلو واط ، لا يمكن للوحدة معالجة القضبان إلى شرائح فحسب ، بل يمكن أيضًا معالجة قطع الأشجار التي يزيد سمكها عن 5 سم. وهناك أيضًا حديقة الغشاشون الذين يطحنون فروعًا يبلغ طولها عشرة سنتيمترات ، ومع ذلك ، فإن تصميمهم أكثر تعقيدًا ، ومبدأ التشغيل أكثر كمالا.

طاحونة عشب محلية الصنع من طاحونة

طاحونة العشب من طاحونة هي خيار بسيط وسريع التنفيذ إلى حد ما. لتنفيذ المشروع ، ستحتاج إلى تخزين هذه التفاصيل والمواد:

• زوايا فولاذية
• حاوية معدنية (الهضم العادي) ؛
• سكاكين محلية الصنع أو جاهزة (على سبيل المثال ، من جزازة العشب) ؛
• مهمات الربط؛
• صفيحة معدنية.

من الأدوات التي ستحتاجها:

• الحفر الكهربائية؛
• آلة لحام وأقطاب كهربائية لها ؛
• طاحونة زاوية لقطع الزوايا ؛
• البراغي.

لتجميع آلة التقطيع بيديك على أساس طاحونة زاوية ، قادرة على طحن ليس فقط العشب ، ولكن أيضًا الفروع التي يصل سمكها إلى 4 سم ، يوصى باستخدام أداة كهربائية بقوة تزيد عن 3 كيلو واط.

يتم إنشاء وحدة الطحن بالتسلسل التالي:

• طاحونة قطع الزوايا إلى قطع.
• منها إطار يشبه الكرسي ملحوم ؛
• لحام رف من قطعة من الصفائح المعدنية ؛
• إلى الإطار المصنوع (على الحامل) ، يتم إرفاق المطحنة بمشابك ، ووضعها بعمود في الأعلى ؛
• قطع حفرة حوالي 10 × 10 سم على جانب الغليان ؛
• يتم إرفاق غلاف بالفتحة ، على سبيل المثال ، من القصدير ، والتي سيتم من خلالها إصدار كتلة النبات الأرضية من الحاوية ؛
• اصنع ثقبًا في المنتصف أسفل الدمل ؛
• قم بتثبيت الحاوية على عمود الطاحونة وإرفاقها بالمسامير أو البراغي بالإطار المعدني ؛

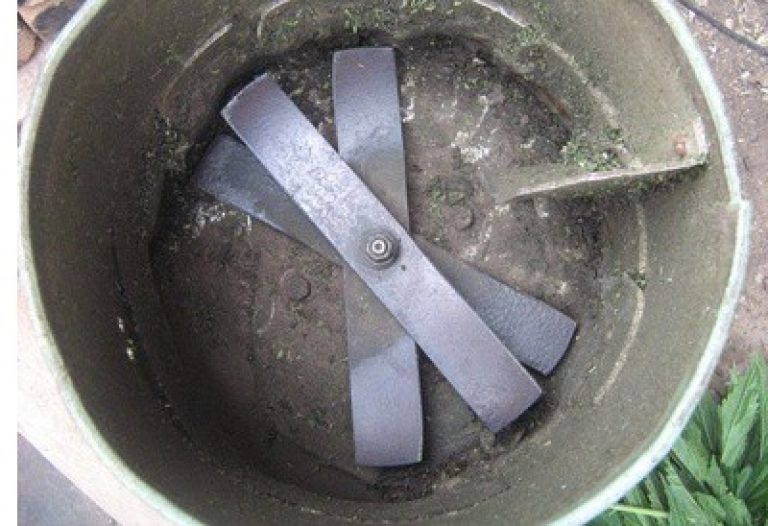

• ضع سكينًا أو قرصًا على طاحونة زاوية.

والنتيجة هي التصميم الموضح في الصورة أدناه.

يتم تحديد أبعاد الزوايا بشكل فردي بحيث يكون من المناسب التعامل مع الآلية.

يتم وضع دلو أو حاوية أخرى تحت الأنبوب لإخراج العشب المفروم بفروع أثناء العمل مع الوحدة حتى لا تنتشر النباتات المعالجة.

يمكن تحسين الجهاز الذي تم إنشاؤه.سيتطلب ذلك فوهة على عمود الطاحونة يبلغ طولها حوالي 15 سم بسكينين: في الطرف العلوي وفي المنتصف. يتم فصل الشفرات بواسطة شبكة مثبتة بجدار الغلاف.

تصنيف تقطيع الفروع

عند التخطيط لإنشاء غشاش حديقة ، من الضروري أن يكون لديك فكرة عن مدى كثافة نفايات الخشب التي سيتعين عليك التعامل معها. نظرًا لأنه يمكن تقسيم جميع آلات تمزيق النفايات العضوية وفقًا لقدرة المحرك الكهربائي ومبدأ تشغيل كتلة السكين ، فإن الحد الأقصى لقطر رقائق الخشب يؤثر على اختيار التصميم ومعلمات التشغيل والخصائص التقنية للوحدة.

حسب نوع محطة الطاقة المستخدمة

يمكن أن تستخدم آلات تمزيق الحدائق كلاً من المحركات الكهربائية ومحركات الاحتراق الداخلي. مزايا الأول هي البساطة والاكتناز وسهولة الاستخدام. ومع ذلك ، بمساعدة وحدة طاقة تعمل بالبنزين أو الديزل ، يمكنك إنشاء وحدة متنقلة حقًا ، وتتيح لك قوتها معالجة الفروع التي يزيد سمكها عن 10 سم.

تعتبر آلات تمزيق محركات الاحتراق أقوى وأكثر قدرة على الحركة من الآلات الكهربائية

عند اختيار وحدة الطاقة الكهربائية ، يجب مراعاة العوامل التالية:

• يمكن استخدام المحركات التي يصل وزنها إلى 1500 واط لمقادير صغيرة من العمل ولا يزيد سمك القضبان عن 2 سم ؛
• تعد محطات توليد الطاقة التي تبلغ طاقتها 3 - 4 كيلو واط الخيار الأفضل لمناطق الضواحي مع حديقة صغيرة. بمساعدتهم ، يمكنك سحق الفروع التي يصل قطرها إلى 5 سم ، وهو ما يكفي تمامًا لساحة فناء خاصة صغيرة ؛
• يمكن للآلات الكهربائية غير المتزامنة من 6 كيلو واط معالجة الفروع السميكة (من 10 إلى 15 سم) إلى شرائح لفترة طويلة ويوصى باستخدامها في المزارع الكبيرة.

يوفر المحرك الكهربائي آلة تمزيق محلية الصنع تتميز بالبساطة والتكلفة المنخفضة

وتجدر الإشارة إلى أن المحركات الكهربائية القوية تتطلب التوصيل بثلاث مراحل. إذا تم استخدام شبكة تقليدية ذات مرحلتين بجهد 220 فولت ، فإن أفضل طريقة للخروج من الموقف هي محطة لتوليد الطاقة بالبنزين أو الديزل. سعتها 5 - 6 لترات. مع. سوف تكفي في معظم الحالات.

حسب تصميم حاملة السكاكين

يحدد تصميم كتلة الشفرة لآلة التقطيع في الحديقة قطر الفروع التي يمكن تقطيعها ، وحجم رقائق الخشب المعالجة التي سيتم الحصول عليها عند مخرج الوحدة. على سبيل المثال ، يمكن لأبسط الأجهزة فقط معالجة الفروع الرقيقة ، وتقطيعها إلى أطوال من 2 إلى 10 سم ، بينما يمكن للأجهزة الأكثر تعقيدًا سحق الأغصان السميكة ، أو طحنها إلى غبار أو إنتاج قطع بطول 10 - 15 سم.

غالبًا ما يتم تقديم تصميم سكاكين المصنع في ثلاثة إصدارات:

• كتلة سكين القرص ، والتي تستخدم للعشب والأغصان بسمك لا يزيد عن 2 سم ؛

تتميز آلة التقطيع المزودة بوحدة سكاكين قرصية بتصميم بسيط ، ولكنها غير قادرة على معالجة الأغصان السميكة

يتيح لك استخدام القواطع العمل مع أي حطام عضوي

يوفر استخدام وحدات الطحن التوربيني أو وحدات القطع اللولبية للجهاز أداءً عاليًا

في التصميمات محلية الصنع ، يصعب تكرار تصميم اللولب أو الطحن التوربيني ، لذلك يتخذ الحرفيون أحد مخططات قوالب القطع التالية كأساس:

• نظام ذو محورين بعدة سكاكين ؛
• وحدة قرص السكين
• حزمة تنضيد مناشير دائرية أو قواطع.

جميع الخيارات الثلاثة متاحة للتكرار في المنزل وتتطلب حدًا أدنى من التكاليف ، حيث يتم استخدام أجزاء وتجميعات السيارات القديمة والمعدات الزراعية وقطع الزوايا والأنابيب وما إلى ذلك في تصنيعها. أما بالنسبة للعناصر المشتراة ، فلا يمكنك الاستغناء عنها. إذا لم يكن هناك محرك كهربائي أو مناشير دائرية أو قواطع ، بالإضافة إلى أجزاء أخرى في المخزن ، فيجب عندئذٍ شرائها.

المكونات الرئيسية لآلة التقطيع

لتجميع أداة تقطيع العشب والفروع (آلة التقطيع) بشكل مستقل في المنزل ، يجب عليك أولاً فهم جهاز الآلية ، بالإضافة إلى مبدأ تشغيلها. سيساعد ذلك في تجميع المعدات بشكل صحيح ، وإذا لزم الأمر ، إجراء تغييرات على تصميمها.

وحدة محلية الصنع مصممة لتقطيع الحشائش والأغصان المنشورة التي يصل سمكها إلى عدة سنتيمترات تحتوي على الوحدات الهيكلية الرئيسية التالية:

• محرك؛
• سكاكين مثبتة على عمود العمل ؛
• إطار (معدن عادة) ؛
• غطاء واقي
• صندوق مصمم لاستقبال النباتات المقطوعة ؛
• بدء تشغيل النظام.

يمكن صنع التقنية نفسها في شكل ثابت أو متحرك. لإنشاء الخيار الأخير ، ستحتاج أيضًا إلى عجلات ، بالإضافة إلى مقبض. لعمل إطار ، استخدم زوايا معدنية أو إطارات جاهزة من طاولات العمل. صناديق النباتات المعالجة مصنوعة من دلاء بلاستيكية ، وقصدير ، وأكياس. يجب أن يكون الغطاء الواقي حول السكاكين سميكًا وقويًا بما يكفي لعدم التآكل بسرعة من تأثير الغطاء النباتي الأرضي.

عمل المروحية هو أن الدوران من عمود المحرك ينتقل مباشرة إلى السكاكين أو من خلال محرك سلسلة / حزام. يدخل الصندوق نباتات مقطعة بشفرات. في هذه الحالة ، يكون المنتج النهائي جاهزًا للاستخدام على الفور.

وفقًا لمبدأ التشغيل ، فإن بعض آلات تمزيق الورق محلية الصنع يمكن مقارنتها بمطحنة اللحم (فهي تسحب المواد العضوية ثم تطحنها) ، في حين أن البعض الآخر يمكن مقارنته بمطحنة القهوة.

مؤقت في الإصلاح نحن لا نقبل

كبة حديقة - سانت بطرسبرغ - تصليح في سانت بطرسبرغ من شركة "Lenremont"

لدينا مستودع لقطع الغيار والأدوات اللازمة بمساحة 90 م 2.

يرجى تمكين Javascript لعرض هذا الفيديو أو استخدام متصفح يدعم فيديو HTML5

قدم طلبًا لإصلاح آلة التقطيع عبر الإنترنت واحصل على خصم 10٪

يمكنك حمل الفروع والسيقان الصلبة والثقيلة إلى منطقة تخزين النفايات. أو لترتيب حريق فخم لا يزال بحاجة لمحاولة إشعاله. أو يمكنك تحويلها جميعًا إلى نشارة أو غبار يتم سحبه بسهولة.

السر كله هو أن لديك مروحية حديقة. أو قطاعة. أو آلة التقطيع.

ولكن الأهم من ذلك ، أنه لا يمكنك التخلص من المخلفات الناتجة ، ولكن يمكنك استخدامها كسماد مثالي وطبيعي تمامًا.

وهذا يعني أنه لا يمكنك الحصول على نشارة في غضون ساعات قليلة من العمل الشاق ، ولكن في غضون دقائق. وللحفاظ على حديقتك نظيفة دائمًا ، يجب أن تظل آلة تقطيع حديقتك قيد التشغيل دائمًا.

سوف يساعدك "Lenremont" في الحصول على معدات عاملة في المخزون دائمًا!

نحن نعمل مع كل من طرازات الهواة للاستخدام المنزلي وآلات التقطيع الاحترافية.

أي أن لدينا حرفيين يفهمون كلاً من المحركات الكهربائية وآلات التقطيع التي تعمل بالبنزين.

ومع ذلك ، قبل إحضاره إلينا ، يمكنك تجربة بعض الإجراءات البسيطة بنفسك مع المشكلات التالية:

• المحرك لا يعمل - تحقق من الجهد في الشبكة الكهربائية وحالة كابل الطاقة. يمكنك أيضًا الضغط على زر الحماية من التحميل الزائد وستعمل المفرمة. تحقق أيضًا من إحكام مقبض التثبيت بشكل صحيح ومن تثبيت قمع التغذية.
• الآلية لا تطحن عند تشغيل المحرك - يحدث هذا بسبب آلية القطع المتسخة. فقط نظفه. لكن إذا كانت سكاكين القطع مملة - أحضرها إلينا حتى نتمكن من شحذها أو استبدالها.
• يتم إيقاف تشغيل المروحية - ابدأ تشغيلها بعد دقيقة. تحقق أيضًا من حالة سلك الطاقة أو القابس.

توصية قوية أخرى هي إجراء الصيانة المجدولة للقطاعة أو التقطيع مرة واحدة في الموسم. بل إنه مكتوب في الدليل.

وإذا كنت لا تزال بحاجة إلى إصلاح آلة التقطيع (سانت بطرسبرغ) ، فيمكنك دائمًا الاتصال بـ Lenremont ، حيث يقوم فنيو البستنة المحترفون لدينا بإصلاح أي مشكلة بسرعة وكفاءة. بعد إجراء التشخيصات وتحديد تكلفة قطع الغيار ، يدفع العميل تكلفة قطع الغيار قبل بدء الإصلاح.

لذلك إذا لم يتم تقطيع فرع حديقتك ، فاتصل بـ Lenremont عبر الهاتف +7 (812) 344-44-44. سنجد حلا!

نصنع كسارة الحديقة في المنزل بأيدينا

لصنع أداة لمخلفات الأخشاب ، ستحتاج إلى القدرة على التعامل مع آلة اللحام بالإضافة إلى القليل من الخبرة في السباكة. يتم إنشاء غش في الحديقة على عدة مراحل. في المرحلة الأولى ، تم تصميم الهيكل بناءً على متطلباتهم الخاصة وتوافر المواد. في حالات أخرى ، يبدأون في تصنيع الأجزاء الفردية وتجميع الوحدة وتكوينها واختبارها.

المواد والأدوات اللازمة

ستحتاج إلى: لبناء قطاعة نفايات الخشب:

1. هناك نوعان من ألواح الصلب - 2 مم و 10 مم من الحديد المدرفل. سيذهب المعدن السميك إلى جسم الوحدة ، وستكون هناك حاجة إلى حديد رقيق لتجميع صندوق التغذية والغطاء الواقي لآلية القيادة.
2. زوايا معدنية برف لا يقل عن 50 مم - للحام الإطار (الإطار الذي تعلق عليه آلية الكسارة نفسها وقادوس الاستقبال والمحرك الكهربائي) ؛
3. سلسلة أو حزام أو محرك تروس. بالنسبة لأول اثنين ، ستحتاج إلى زوج من البكرات (العلامات النجمية) وحزام V (سلسلة) ، بينما ستحتاج في الأخير إلى تخزين ترسين بقطر مناسب. يمكن الحصول على كل هذه المكونات من آليات توزيع الغاز لمحركات السيارات أو محركات الحصادات القديمة أو الآلات الزراعية الأخرى.
4. حاملة السكين. كعناصر قطع ، يمكنك استخدام السكاكين المصنوعة من نوابض السيارات أو المناشير الدائرية أو القواطع.
5. رمح العمل. على الأرجح ، سيتعين طلب هذا الجزء من صانع التروس ، مما يوفر له رسمًا. عند التصميم ، لا تنس توفير طريقة لربط كتلة السكين وأجزاء القيادة. من الأفضل أن يقوم القلاب بعمل أخدود طولي على العمود للمفتاح.
6. المحامل والمبيت. يمكنك استخدام كل من الأجهزة المستخدمة والمزالة من الآليات القديمة والمشتراة.
7. العجلات - من الأفضل تخزين زوج من العجلات المعدنية القوية ، مثل تلك المستخدمة في عربات البناء أو العربات القديمة لنقل البضائع في المتاجر أو محطات القطار.
8. محرك كهربائي ، بداية مغناطيسية وأسلاك.
9. البراغي والصواميل - لتثبيت العناصر الهيكلية.

يمكن أن تؤخذ أجزاء المحرك من السيارات أو الآلات الزراعية

ستحتاج الأداة إلى الأداة الأكثر شيوعًا ، والتي سيكون لدى أي مالك رئيسي دائمًا:

• آلة لحام؛
• المثقاب الكهربائي مع مجموعة من التدريبات للمعادن ؛
• جلاخة زاوية (عامية "طاحونة") ؛
• مطحنة (صنفرة) ؛
• مجموعة من الشدات
• شاكوش؛
• مسطرة معدنية ، شريط قياس ؛
• علامة معدنية (الخطاط).

بالإضافة إلى ذلك ، يجب طلاء المنتج النهائي للحماية من الطقس والجماليات ، لذلك ستحتاج إلى محول الصدأ ، وأداة التمهيدي ، وأي مينا خارجية.

الأعمال التحضيرية والرسومات

كما ذكرنا سابقًا ، يشتمل تصميم آلة التقطيع في الحديقة على إطار ومحرك كهربائي ومبيت وعمود عمل (واحد أو أكثر) مع سكاكين مثبتة وقادوس استقبال. يعتمد الشكل النهائي للمنتج النهائي بشكل مباشر على المخطط المختار وخصائص تنفيذه.

المعلمة الأكثر أهمية التي يتم أخذها في الاعتبار عند تصميم وتصنيع الرسومات هي موقع عمود العمل ونوع السكاكين المستخدمة.

يبدو رسم آلة التقطيع في الحديقة باستخدام عمودين على النحو التالي: يتم أخذ زوج من الألواح الفولاذية بسمك لا يقل عن 10 مم كجسم ، حيث يتم طحن ثقوب المحامل الكروية.يتم إصلاح السكاكين بإزاحة بالنسبة لكل محور من محاور الآلية. يتم ضمان تزامن دوران الأعمدة بواسطة التروس المثبتة عليها ، والتي ينتقل إليها عزم الدوران من المحرك الكهربائي. يمكن استخدام التصميم في كل من السلسلة والحزام. يعتمد حساب الخلوص المحوري على أبعاد السكاكين ، والتي بدورها تحدد السماكة القصوى للخشب المعالج.

آلة تمزيق الحدائق هي آلية مصممة لمعالجة النفايات النباتية المتولدة أثناء جز العشب ، والتقليم الصحي أو السنوي للأشجار والعنب والشجيرات المختلفة. يمكن استخدام القطع الصغيرة الناتجة من العشب أو الفروع كعلف للماشية أو كسماد. يتيح استخدام هذه الوحدة للمزارعين وأصحاب الأكواخ الصيفية ومحبي المروج الجميلة التخلص من الحطام العضوي بشكل أسرع وبأعمال أقل. الجهاز منظم بشكل بسيط نسبيًا ، ولهذا السبب يمكن تجميعه يدويًا دون أي تكاليف مالية خاصة من الأجزاء القديمة والمواد الخردة. يتيح لك ذلك التوفير عند شراء جهاز المصنع النهائي.

ماذا يمكنك صنع المروحية

هناك العديد من الخيارات المختلفة لإنشاء آلة تمزيق الحدائق بأيديكم: من أبسطها ، والتي تسمح لك فقط بطحن العشب ، إلى وحدات قوية أكثر تعقيدًا من الناحية الهيكلية مصممة للخشب حتى سمك 10 سم. وفقًا لذلك ، سيتطلب التنفيذ العملي للخطة تفاصيل مختلفة وتكاليف مختلفة للوقت والمال.

لجمع معدات لمعالجة نفايات المصنع ، بالإضافة إلى الخيارات المدروسة للأدوات أو المعدات القديمة أو غير الضرورية ، يمكنك استخدام الأجهزة التالية:

• حفر أو ثقب.
• مكنسة كهربائية قديمة ؛
• رأى قوة لا لزوم لها
• محرك المضخة؛
• جرار بنزين أو كهربائي ؛
• أي محرك كهربائي بقوة مناسبة.

مثقاب به ثقب ، إذا كنت تستخدمه لطحن العشب ، فلن تحتاج إلى إعادته على الإطلاق. يكفي صنع فوهة ذات ريش فقط. سيعمل الجهاز الذي تم إنشاؤه مثل الخلاط ، حيث يطحن السيقان الناعمة للنباتات في وعاء في أجزاء صغيرة.

كسارة التفاح

أقطف التفاح وأغسله بالماء من الأوساخ. بادئ ذي بدء ، أنا أسحق التفاح
في كسارة محلية الصنع.

محرك الكسارة عبارة عن مثقاب صغير بقوة 350 واط ، وهو ما يكفي لسحق التفاح الكامل.

يُسكب التفاح في أجزاء صغيرة في مخبأ مصنوع من قصاصات المرقق
اللوح ، وطحن بواسطة طبل. يتم وضع القبو نفسه ببساطة في الأعلى ولا يتم ربطه بأي شيء ،
مما يسهل إزالتها للتنظيف.

طاولة العمل عبارة عن قطعة من سطح عمل مصفح (تبقى هذه بعد إدخال الحوض في أثاث المطبخ).
تم قطع فتحة في سطح الطاولة ، وتم شد قضبان الصنوبر مقاس 60 × 40 مم على جانبيها.

في المقابل ، يتم تثبيت ألواح خشب البلوط بمسامير على قضبان الصنوبر. محفور في ألواح خشب البلوط
ثقوب الدبوس الذي تم تركيب أسطوانة الكسارة عليه. لا تستخدم المحامل.

يتم لصق الأسطوانة معًا من أربع قطع من ألواح خشب الزان بسمك 25 مم (رف قديم من المخزن).
يتم لصق الألواح مع غراء الأكريليك. الشعاع الناتج 100 × 100 مم مستدير قليلاً
المسوي. ثم تم حفر حفرة على طول المحور وتم لصق الأسطوانة على مسمار قطره 10 مم.

لقد وضعت مسمارًا مع وجود الأسطوانة فارغًا في مكانه ، وأثبت الطرف الطويل للمسمار في ظرف الحفر.
عندما تقوم بتشغيل المثقاب ، نحصل على مخرطة كما كانت. الاسطوانة تدور مع الدبوس ،
وباستخدام حامل من قضيب وإزميل ، نمنحها شكل أسطوانة مثالية تقريبًا.
بعد تشكيل الأسطوانة ، قمت بربط مسامير ملولبة مقاس 25 مم فيها. تبرز المسامير اللولبية ذاتية اللولبة من الخشب بحوالي 10 مم.

بعد عمليات التكسير الأولى ، كانت الألواح مشوهة بسبب البلل وتمزق أحد اللحامات.
اضطررت إلى إعادة الغراء وتمرير جسم الأسطوانة بالكامل بالإضافة إلى مسامير بطول 70 مم.

من خمسة عشر إلى عشرين دقيقة من السحق ، ولدينا بالفعل دلو من التفاح المسحوق ، يمكنك المتابعة

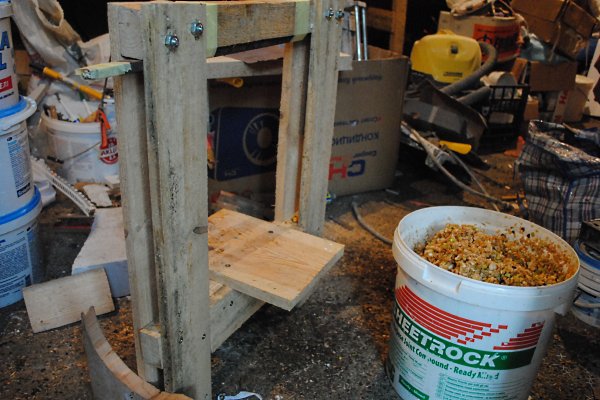

أنا أعصر العصير. يتم تجميع الإطار الخاص بالعصر من الألواح والقضبان ، في أماكن على براغي ذاتية التنصت ، في أماكن على الأزرار.

يعمل غطاء دلو المعجون كصينية لسلة العصر. بالطبع سيكون أفضل
استخدم حوضًا مناسبًا بقاعدة مسطحة ، في حالتنا فقط قم بإمالة الإطار بالكامل
لتصريف العصير.

ضع السلة على البليت. سلة عصر مصنوعة من شرائح 20 × 35 مم ،
تثقيب مثقبة معا
شريط تركيب مجلفن. تم ضبط الفجوات بين القضبان بالعين حوالي 1 سم.

في البداية ، كان ارتفاع السلة حوالي 40 سم ، والآن ، حوالي 25 سم. عند هذا الارتفاع ،
يتم وضع ثلث دلو من التفاح المفروم في السلة.

لتصفية العصير ، نضع شاشًا عاديًا مطويًا إلى نصفين في السلة.

صب التفاح المسحوق في كيس الشاش الناتج.

يتم تجميع الأطراف الحرة للشاش معًا ولفها معًا.

يتم وضع مكبس من دائرتين من لوح خشب الزان (نفس الدائرة التي صنعت منها الأسطوانة) على كيس من الشاش.
في البداية ، تم لصق دوائر المكبس معًا ، لكنها أيضًا ملتوية وانكسر التماس اللاصق.
نظرًا لأن كل شيء يعمل بهذا الشكل ، فليس من المنطقي لصق أكواب مشوهة بالغراء.

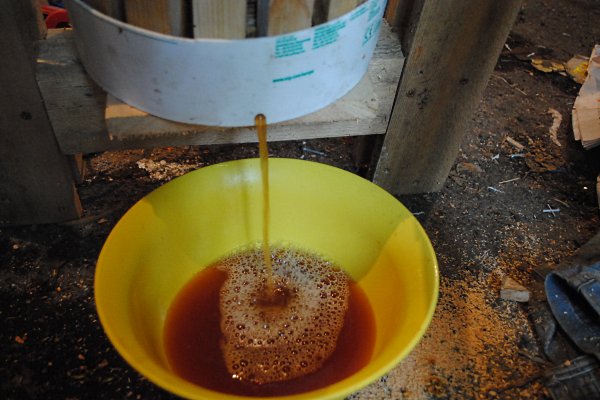

يبدأ العصير في التدفق حتى قبل الضغط على المكبس. قم بإمالة الإطار حتى يتدفق العصير
في وعاء. ادفع المكبس برفق باليد. ذهب العصير!

نقوم بتركيب مقبس سيارة بوزن طنين أعلى المكبس. قضيب جاك يستريح
في العارضة العلوية للإطارات المقواة بشريط من المعدن (لتوزيع الحمل).

نقوم بإمالة الإطار لتصريف العصير في وعاء (ندعمه بسكة مدربة خصيصًا) ونقوم بتأرجح مقبض الرافعة.
العملية على قدم وساق. نضغط على المكبس بمقبس ، ننتظر قليلاً ، نعصره مرة أخرى. نعطي
حان الوقت لتصريف العصير. في الوقت الحالي يمكننا الجلوس والاسترخاء وكسر الجوز
كسارة البندق محلية الصنع.

بعد عدة دورات ، بدلاً من الغطاء ، نقوم بتركيب دلو معجون بفتحة تصريف محفورة.

نتيجة لذلك ، في غضون عشرين دقيقة ، يتحول دلو من التفاح المفروم إلى 4-5 لترات من العصير.
عصير تفاح ، يتم عصره بيديك بمساعدة أجهزة منزلية بسيطة. يا له من لذيذ !!!

الفروق الدقيقة في تشغيل المعدات محلية الصنع

آلة التقطيع الذاتي هي في الأساس ثلاثة في واحد: آلة تقطيع الأغصان ، قاطع القش ، آلية لقطع العشب. يساعد بشكل كبير في تسهيل العمل المنزلي المرتبط بالتخلص من النفايات النباتية ، وكذلك تغذية الدواجن والماشية.

للهندسة الكهربائية محلية الصنع ، يوصى بتركيب آلة تفاضلية منفصلة لتوفير حماية موثوقة ضد الصدمات الكهربائية في حالة الظروف غير المتوقعة. على أي حال ، عند صنع آلة التقطيع بنفسك ، يجب عليك اتباع قواعد السلامة. يجدر أيضًا الالتزام بها أثناء تشغيل الآلية. يوصى بارتداء نظارات واقية وملابس واقية مناسبة والتحقق من موثوقية تثبيت العناصر الهيكلية قبل العمل مع الجهاز. عند إنشاء وحدة محلية الصنع ، يجب مراعاة مقدار العمل القادم ، وكذلك طبيعة الغطاء النباتي المعالج ، من أجل تحديد محرك الطاقة المطلوبة والتصميم المطلوب للسكاكين. سيسمح هذا للجهاز بأن يتم دون أي مشاكل للتعامل مع المهام.

أنواع مختلفة من المحركات لتجميع المنتجات محلية الصنع

كمحرك للمنتجات محلية الصنع ، يتم استخدام المحركات الكهربائية والبنزين التي تمت إزالتها من المعدات غير المستخدمة. كل من هذين الخيارين له مزاياه وعيوبه. تعتبر الموديلات المزودة بمحرك احتراق داخلي أكثر ملاءمة لأن تشغيلها لا يتطلب وجود مصدر طاقة في مكان قريب.لكن بشكل عام ، فهي أغلى ثمناً ولديها جهاز أكثر تعقيدًا من نظيراتها المجهزة بمحرك كهربائي. لذلك ، من الأسهل جعل المعدات الكهربائية ، بالإضافة إلى ذلك ، أكثر إحكاما.

يعتمد الحد الأقصى لسمك الفروع المقطوعة التي يمكن لآلة تقطيع الخشب طحنها على قوة المحرك الكهربائي المثبت عليها وخصائص السكاكين.

1. يمكن للموديلات التي تعمل بمحرك يصل إلى 1.5 كيلو واط أن تطحن أعواد بقطر يصل إلى 20 مم. وهي مصممة للعمل منخفض الكثافة.
2. إذا تم تركيب محرك كهربائي من 3 إلى 4 كيلو واط ، فيمكن لهذه الوحدات أن تقطع فروعًا يصل سمكها بالفعل إلى 40 مم.
3. تستخدم محركات كهربائية أكثر قوة (أكثر من 4 كيلوواط) لصنع آلة تقطيع الخشب بقطر 7-15 سم.

لإنشاء آلة تمزيق محلية الصنع ، يمكنك استخدام محركات كهربائية من طاحونة ، غسالة ، ماكينة تشذيب. يجب تكييفها للعمل من شبكة ثابتة بجهد 220 فولت. من أجل تقطيع المواد ذات السماكة الأكثر سمكًا في المنزل ، يوصى بتجهيز آلة التقطيع بمحرك كهربائي عند 1500 دورة في الدقيقة بقوة حوالي 3.5 كيلوواط. هذه المعلمة لمحركات الاحتراق الداخلي تتوافق مع 5-6 حصان.

محرك من غسالة قديمة

المروحية DIY

لذلك ، نحن بحاجة إلى إنشاء ما يسمى المروحية بأيدينا. بادئ ذي بدء ، تجدر الإشارة إلى أن الجهاز نفسه يمكن أن يكون من أنواع مختلفة. كل هذا يتوقف على المادة التي صنعت منها. الاختيار واسع - من الخشب إلى المعدن

لكن هذا ليس أهم شيء في الكسارة ، فمن المهم جدًا كيف تؤدي وظيفتها.

سننظر في الكسارة من نوعين من المواد في وقت واحد - المعدن والخشب. نحتاج أولاً إلى صفيحة من المعدن غير القابل للصدأ ، لن يزيد سمكها عن 8 سم. من هذه القطعة ، سيكون من الضروري اتخاذ خطوات للمحامل والعمود للخروج. يجب أن تتم هذه المرحلة من العمل على مخرطة.

كيفية اختيار طاحونة

لإجراء الاختيار الصحيح للمطحنة ، من الضروري تحديد المعلمات التالية:

قوة المعدات. لعائلة مكونة من 3-4 أشخاص ، المعدات بقوة 500-550 واط كافية. سوف تتعامل مطحنة المطبخ مع هذه المعلمات بنجاح مع معالجة الأنواع الرئيسية من نفايات الطعام ، باستثناء العظام الكبيرة وبعض أنواع المكسرات. بالنسبة للمقاهي والمطاعم ، من الأنسب شراء أجهزة أكثر قوة (من 1300 وات) ؛
أبعاد المعدات. عند شراء مطحنة بغرفة عمل كبيرة ، يمكن تحميل كمية كبيرة من القمامة في نفس الوقت ، ولكن الجهاز الذي يحتوي على حجرة مكبرة قد لا يتناسب مع المساحة الموجودة أسفل حوض المطبخ

من المهم أيضًا اختيار أبعاد التثبيت ، لأنه في حالة عدم تطابقها ، سيكون من الضروري إعادة تجهيز الحوض والصرف الصحي ؛

اختيار حجم المفرمة

مستوى الضوضاء. هذه المعلمة ضرورية عند استخدام المتخلص في الظروف المحلية. يمكنك معرفة بيانات مستوى الضوضاء من جواز السفر الفني لمعدات المطبخ ؛
الحماية ضد الأحمال الزائدة ودخول الحطام الآخر

يعد هذا الخيار مهمًا جدًا ويؤثر على عمر الجهاز ، حيث يمكن أن يمنع العديد من الأعطال المختلفة ؛
توافر خيارات إضافية. من الأنسب شراء جهاز به أوضاع تشغيل متعددة وإمكانية الدوران العكسي.

أشهر الشركات المصنعة لأجهزة التخلص منها هي BoneCrusher و Bosch-Siemens و InSinkErator.

ما هذا ، أصناف

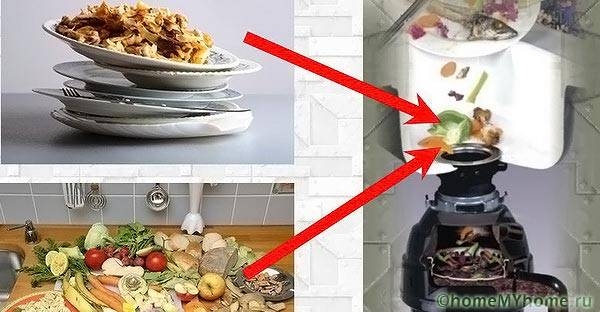

في عملية الطهي ، يتم إنشاء الكثير من التنظيف والنفايات. لا يمكن نقل هذه المادة العضوية عبر نظام الصرف الصحي بسبب الكسور الكبيرة.

يمكن أن تؤدي الأجزاء الكبيرة من النفايات إلى انسداد

يتم حل المشكلة تمامًا عن طريق مطحنة نفايات الطعام للحوض - جهاز التخلص من النفايات الذي يتم تركيبه أسفل الحوض أمام نظام الصرف الصحي.

المروحية تحت المغسلة

تتميز هذه التقنية المضمنة بالتصميم التالي:

• الجسم - شكل أسطواني ، مرفق بالحوض ؛
• غرفة التكسير - مصنوعة من الفولاذ المقاوم للصدأ ، والجدران لها طلاء خشن ؛
• قرص التكسير - كاميرات قابلة للإزالة مصنوعة من مواد شديدة التحمل ؛
• المحرك - مركب في الجزء السفلي من الهيكل ، قرص تكسير مثبت على العمود ، يدور في محمل ؛
• دافع - يساعد على دفع النفايات إلى حجرة التكسير ، ويضمن سلامة الأصابع.

تصميم المتخلص

لزيادة راحة التشغيل ، توجد شاشة ممتصة للضوضاء أسفل شفة التركيب مباشرة. الغرفة محمية أيضًا من الخارج بمواد عازلة للضوضاء. يتم تشغيل الموزعات إما عن طريق تدوير الغطاء أو عن طريق زر منفصل.

زر طاقة وحدة التخلص

توجد آلات تمزيق منزلية بأبعاد من 12 سم وقطر 40 سم. قد يكون للمعدات الصناعية أحواض خاصة بها.

مزايا وعيوب جهاز محلي الصنع

هناك الكثير من مزايا آلة التقطيع المصنوعة يدويًا:

• تكلفة منخفضة مقارنة بالمعدات المصنوعة في المصنع ؛
• القدرة على إنشاء تصميمات لأغراض محددة. على سبيل المثال ، غالبًا ما يتم استخدام الفروع المعاد تدويرها كوقود ، الأمر الذي يتطلب تعديلًا خاصًا للماكينة للحصول على قطع كبيرة الحجم ؛
• في تصميم محلي الصنع ، يمكنك استخدام الأجزاء التي يمكن العثور عليها بسهولة في أي مرآب أو ورشة عمل ؛
• يمكن استخدام آلة التقطيع اليدوية ليس فقط لسحق الأغصان ، ولكن أيضًا لتقطيع العشب والخضروات والفواكه - كغذاء للحيوانات الأليفة أو للتخلص منها ؛
• من خلال التصنيع المستقل للمعدات ، يصبح من الممكن استخدام عقلك وسعة الاطلاع وتطبيق مهاراتك وقدراتك. سيكون تصميم العمل الناجح بمثابة دليل على جدارتك كمالك ، وزيادة احترام الذات ، ورفع السلطة بين الجيران والمعارف.

أما بالنسبة لأوجه القصور ، فلا يوجد عمليا أي منها. الشيء الوحيد الذي أود أن أشير إليه هو أن المعدات من هذا النوع تنتمي إلى فئة الخطورة ، لذلك ، في تصنيع الوحدة ، يجب توفير العناصر الهيكلية التي تضمن تقليل المخاطر ، وأثناء التشغيل ، الالتزام بقواعد المناولة مثل هذه الآليات.

الجهاز ومبدأ تشغيل المروحية

جهاز التخلص من نفايات الطعام الحديث عبارة عن جهاز كهربائي يعمل على مصدر قياسي بقدرة 220 واط.

الجهاز عبارة عن جسم مصنوع من المعدن ، يوجد بداخله قرص تكسير.

مبدأ تشغيل الجهاز كالتالي:

1. عند تشغيل الجهاز ، يبدأ قرص التكسير في الدوران ، مما يؤدي إلى سحق النفايات إلى حجم 3 مم ؛
2. بعد الطحن ، يتم إرسال النفايات إلى أنابيب الصرف الصحي. نظرًا لأن حجم بقايا الطعام الواردة صغير ، فلن يتم انسداد النظام.

العناصر الرئيسية ومبدأ تشغيل المطحنة

كقاعدة عامة ، يتم تثبيت المروحيات في المقاهي والمطاعم ومؤسسات تقديم الطعام الأخرى ، ولكن المعدات ستكون مفيدة أيضًا في المجال المنزلي ، أي للاستخدام الشخصي.

1 أنواع الكسارات لموقع المزرعة

قبل أن تفعل هذا أو ذاك ، يجب أن تحدد بوضوح نوع المادة الخام التي ستتم معالجتها. مادة المصدر لها هيكل ودرجة صلابة مختلفة ، على التوالي ، وستختلف معدات الطحن في عدد من الميزات.

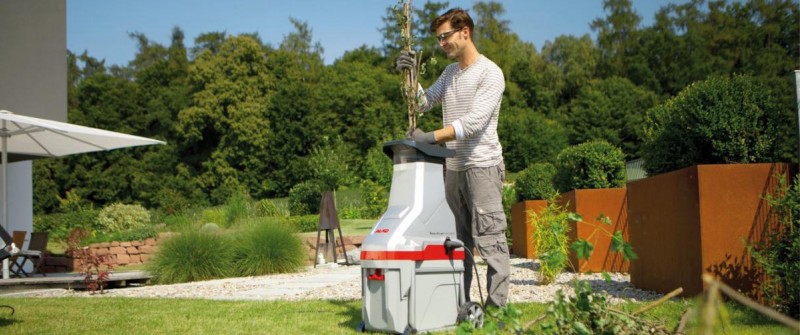

آلة التقطيع - أداة لا غنى عنها لمخلفات النباتات

وفقًا لهذا المعيار ، هناك:

• الصحافة التفاح
• كسارة العنب
• ساحق العظام؛
• المروحية العالمية (على سبيل المثال).

بالطبع ، هذه ليست القائمة الكاملة للخيارات الممكنة. لكن المدرجة يمكن للآلات معالجة معظم المنتجات الزراعية ،
ومن السهل جدا القيام به.

1.1
كيف تصنع عشب المروحية بيديك؟

لا يتطلب الجهاز الكهربائي لمعالجة محاصيل القش والعشب مهارات خاصة. لتصنيعها هناك ما يكفي من المواد الخردة. تتكون الآلية من قادوس للمواد الخام ، وأسطوانة طحن بعدة سكاكين ، وآلية تكسير ، ومنخل خاص ، وقناة مخرج ، ومحرك كهربائي.

تبدو عملية التصنيع بأكملها كما يلي:

1. بادئ ذي بدء ، تحتاج إلى الاهتمام بالمحرك الكهربائي. محرك بقوة 800 واط أو أكثر مناسب كمحطة طاقة. ستعطي النماذج الأكثر قوة درجة أصغر من الطحن.
2. النقطة الثانية هي صناعة البرميل. لجدران غرفة الطحن وقاعدتها المعدن بسمك 4 مم مناسب. يجب ألا يقل ارتفاع الأسطوانة عن 10 سم ، ويجب أن يكون العرض 30 على الأقل. يتم قطع فتحة في الجزء السفلي من الطاحونة للتوصيل بالمحرك.
3. بعد ذلك تأتي القاعدة بمنصة نقالة وقادوس للمواد الخام. يمكن أن تكون مصنوعة من القصدير أو من برميل معدني مجلفن.
4. كجسم قطع ، يتم استخدام الألواح المعدنية (2 أو أكثر) ، والتي يتم توصيلها بقرص المحرك عن طريق براغي طويلة وغسالات مانعة للتسرب. إذا سمح طول البراغي ، يمكنك عمل مستويين من السكاكين ، مما يحسن التكسير.
5. تنتهي كسارة القش المصنوعة منزليًا بأنبوب مخرج. بالنسبة له ، من الأفضل استخدام أنابيب البوليمر
   من إمدادات المياه أو الصرف الصحي. لا تتأكل وتتناسب مع القطر.

قبل الاستخدام النشط للجهاز ، يجب فحصه بعناية ، ثم إحكام ربط جميع أدوات التثبيت بالمسامير وفحص وصلات اللحام. فقط بعد هذا يتم تنفيذ أول عملية إطلاق. القش الكبير مناسب كمواد خام اختبار.
