أنواع وخصائص مشعات تسخين الألمنيوم

بطاريات منخفضة

تتمتع المشعات بمسافة مركزية صغيرة بالمزايا التالية:

• يمكن وضعها تحت عتبة النافذة المنخفضة ؛
• لديهم الحد الأقصى من نقل الحرارة لكل وحدة مساحة.

مشعات الحديد الزهر .

أبعاد أقسام مشعات التدفئة MS-140M-300-0.9 هي:

• الطول 93 مم ؛
• العمق - 140 ملم
• الارتفاع - 388 ملم.

نظرًا للأبعاد الأصغر ، يتم تقليل انتقال الحرارة لمشعات التسخين المصنوعة من الحديد الزهر - فهي تساوي 106 واط من قسم واحد عند ضغط تشغيل يبلغ 9 كجم / سم 2. من بين نظائرها الأجنبية ، توجد منتجات من الحديد الزهر بمسافة مركزية على طول الوصلات تساوي 200 و 350 ملم ؛ قوة مقطع من مشعاع من الحديد الزهر من هذا النوع أعلى بكثير.

مشعات الألمنيوم. بالنسبة للبطاريات المنخفضة المصنوعة من الألمنيوم ، المحلية والمستوردة على حد سواء ، فإن الفارق في قيمة مسافات المركز كبير جدًا. يمكنك تلبية أحجام المشعات 150 و 300 وحتى 450 ملم. نظرًا لأن الطول المحتمل للقسم يبدأ من 40 ملم ، فإن الجهاز يبدو مضغوطًا وغير عادي. مشعات تسخين الألمنيوم المنخفضة لها أبعاد ارتفاع تتراوح من 200 ملم. يعوض عمق العديد من النماذج عدم وجود المعلمتين الأخريين وهو 180 ملم.

أما الطاقة الحرارية فتتراوح من 50 وات كحد أدنى لكل قسم إلى 160 وات كحد أقصى. العامل المحدد هو منطقة الزعانف لقسم واحد. في الوقت نفسه ، لا يؤثر التغيير في الأبعاد بشكل كبير على ضغط العمل - تم تصميم أجهزة الألمنيوم المنخفضة لـ 16 جوًا ، وعند اختبارها لـ 24 جوًا. مشعات ثنائية المعدن. جميع أحجام المشعات الموجودة لديهم هي أيضًا نموذجية لسخانات الألمنيوم. الطاقة الحرارية ضمن نفس الحدود. يمكنك العثور على مشعات منخفضة من الألومنيوم للبيع ، حيث يكون نقل الحرارة 80 و 140 واط لكل قسم. ضغط العمل هو 25-35 أجواء.

المشعات المنخفضة ثنائية المعدن ، كما في الصورة ، لها فروق دقيقة:

• بين السخانات ، توجد بطاريات ليس بها قلب صلب صلب ، ولكن بها أنابيب فولاذية موضوعة بين مجمعات الألمنيوم. عادة ما يكون ضغط التشغيل ، الذي تحدده الشركات المصنعة ، 12 أو 16 ضغطًا جويًا ؛
• غالبًا ما لا تحتوي على قنوات مرتبة رأسياً ، وفي حالة الاتصال الجانبي ، يمكن تسخينها من المجمعات بسبب التوصيل الحراري للألمنيوم. يتم توفير دوران المبرد من خلال القسم الأخير ، حيث إنه يتدفق.

ماذا يجب أن تكون الأبعاد

من أجل أن يعطي المبرد الحراري أقصى درجات الحرارة (في هذه الحالة ، لا نتحدث عن قوته الحرارية ، ولكن عن كفاءة عمله) ، يجب أن تكون الأبعاد على النحو التالي:

1. يجب أن يكون الطول أكثر من 70-75٪ من عرض فتح النافذة.
2. يجب أن يكون الارتفاع بين الأرضية والبطارية 8-12 سم ، وفي نفس الوقت بين عتبة النافذة وكان 6-12 سم.

إذا لم يتم اتباع التوصيات ، فسيكون تشغيل المبرد المصنوع من الألومنيوم مصحوبًا بفقدان الحرارة. لذلك ، حتى لو استطاع إصدار ما يلزم لغرفة بمساحة 20 مترًا مربعًا. م 200 واط من الحرارة ، ثم بسبب الأبعاد غير الصحيحة في الغرفة لن يكون هناك حرارة كافية. بعد كل شيء ، يمكن أن يضيع جزء منه تحت حافة النافذة أو الذهاب إلى التدفئة الأرضية.

عندما يكون الطول أقل من 70٪ من عرض فتحة النافذة ، فلن تتمكن البطارية من إنشاء ستارة حرارية يمكنها منع حركة الهواء البارد الذي يدخل من النافذة. ستكون نتيجة هذا الموقف ظهور مناطق باردة ودافئة في الغرفة. أيضًا ، سيتم تغطية النوافذ بالبخار باستمرار.وحتى قوة مشعاع التدفئة ، التي هي أكبر من الحاجة ، لا يمكن أن تصبح منقذة.

لذلك ، إذا كان عرض النافذة 2 متر ، فيجب ألا يقل طول البطارية عن 1.4 متر

بالطبع ، من أجل اختيار جهاز بهذا الطول ، سيكون من الضروري مراعاة أقسام من ارتفاعات مختلفة ونقل الحرارة الخاصة بهم. قد يستغرق الحساب وقتًا طويلاً ، لكنه يستحق ذلك

الخصائص الإيجابية لمشعات الحديد الزهر

أي مبرد مناسب لهم

بينما ينتقل الماء الساخن التقني من غرفة المرجل إلى البطارية ، فإن جودته لا تتحسن. ومع ذلك ، لم يكن مثاليًا منذ البداية ، وبعد ذلك ، باتباع خطوط الأنابيب ، فإنه يأخذ معه قدرًا لا بأس به من الشوائب. لذلك ، هناك سائل معين يدخل شققنا بالفعل ، وهو مادة كيميائية شديدة العدوانية. هذا الماء الأكثر عدوانية (بشكل أكثر تحديدًا ، يحتوي على الكثير من القلويات) يحمل أيضًا مجموعة من حبيبات الرمل الصغيرة التي تعمل مثل المواد الكاشطة.

ويبدأ في تآكل البطاريات الفولاذية ، على سبيل المثال. وحبيبات الرمل ، مثل الصنفرة ، تحك جدرانها الرقيقة. والحديد الزهر لا يهتم بكل هذا - بعد كل شيء ، إنه سلبي كيميائيًا ، وجدران المشعات المصنوعة من هذا المعدن سميكة للغاية. وفي الصيف ، عندما يتم تصريف المياه من النظام ، فإن بطارية الحديد الزهر لن تصدأ من الداخل.

أقصى ضغط عمل

يتراوح ضغط عمل مشعات الحديد الزهر من 9 أجواء أو أكثر ، اعتمادًا على الشركة المصنعة والطراز. إنها تتحمل المطرقة المائية بشكل جيد ، وبالتالي فهي تستخدم غالبًا في أنظمة التدفئة المركزية.

متانة

إذا قمت بغسل بطاريات الحديد الزهر من وقت لآخر ، وقمت أيضًا باستبدال حشيات التقاطع حسب الضرورة ، فسوف تستجيب لمثل هذه الرعاية بامتنان. سيكونون قادرين على العمل لمدة خمسين عامًا ، ويقومون بتدفئة غرفك بانتظام. بالمناسبة ، لا تزال البطاريات القديمة المصنوعة من الحديد الزهر حية في سانت بطرسبرغ ، والتي تم صبها في المصانع الأولى. لقد مرت أكثر من مائة عام ، بعد كل شيء.

سعر منخفض

إذا قارنا سعر بطاريات الحديد الزهر بتكلفة المنتجات ثنائية المعدن التي أصبحت عصرية مؤخرًا ، فسيكون الحديد الزهر أكثر ربحية بالنسبة للميزانية. وإذا كان عليك شراء مشعات ليس لغرفة واحدة ، ولكن لعدة غرف ، فستكون المدخرات رائعة للغاية.

ميزات التصميم

مشعات الألمنيوم

مشعات الألومنيوم تبدو أنيقة وأنيقة. ترتبط الأقسام الموجودة في البطارية ببعضها البعض بواسطة حلمات خاصة. توفر الحشوات المثبتة بين الأقسام إحكامًا ضروريًا. يوجد في داخل المدفأة نظام من زعانف الألمنيوم ، والذي يسمح بتحقيق مساحة كبيرة لنقل الحرارة.

يمكن صنع مشعات الألمنيوم بطريقتين ، إحداهما هي البثق. تتيح لك هذه الطريقة الحصول على أجهزة تدفئة خفيفة ورخيصة جدًا ، والتي للأسف ليست بجودة عالية. مشعات الألمنيوم المصبوب. سيكلف أكثر قليلاً ، بينما هم قادرون على توفير عمر خدمة أطول ، مقارنة بنظرائهم من البثق الرخيصة.

مشعات ثنائية المعدن

يشير اسم هذه السخانات إلى أن المشعات ثنائية المعدن مصنوعة من معدنين مختلفين. علبة البطارية المضلعة مصنوعة من سبائك الألومنيوم ، قادرة على توفير تبديد عالي للحرارة. يوجد داخل البطارية ثنائية المعدن قلب أنبوبي يتحرك على طوله المبرد. يمكن أن تكون الأنابيب الأساسية مصنوعة من الفولاذ أو النحاس. القطر الداخلي للقنوات التي يتدفق من خلالها الماء الساخن لأجهزة التسخين ثنائية المعدن أصغر منه بالنسبة لمشعات الألومنيوم ، وبالتالي فإن احتمال انسداد القنوات أعلى.

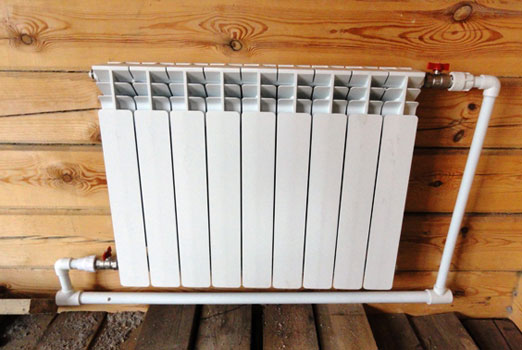

كيفية اختيار وتركيب مشعاع الألمنيوم

• إذا كنت لا تزال تقرر تركيب بطارية من الألومنيوم في منزل به تدفئة مركزية ، فمن الأفضل التوقف عند المنتجات المقواة المصممة لضغط لا يقل عن 16 جوًا ؛
• بالنسبة للمنازل الخاصة ، فإن المشعات من النوع القياسي (الأوروبي) مناسبة تمامًا.

هناك أيضًا بعض الأشياء الأخرى التي يجب مراعاتها:

ما هي درجة حرارة المبرد.

طريقة توصيل خط الأنابيب ، والذي يمكن أن يكون من جانب واحد أو من جانبين. في الحالة الأولى ، يجب ألا يتجاوز عدد أقسام البطارية 8-10 قطع. خلاف ذلك ، لن يتم تسخين المقصورات البعيدة.
من أجل تحقيق التشغيل الأمثل للسخان ، يجب مراعاة الحد الأدنى للمسافات للعقبات: 3 سم من الحائط ، و 10 سم من الأرض ومن عتبة النافذة.
عند نقطة الدخول والخروج من خط الأنابيب ، يجدر تركيب صمامات الإغلاق ، بما في ذلك منظمات الحرارة

من المهم أيضًا تثبيت صمام تحرير الهواء.
يجب عدم استخدام الأنابيب النحاسية تحت أي ظرف من الظروف. فيما يتعلق بالغلاية ذات المبادل الحراري النحاسي ، هناك رأي مفاده أنه يقع بعيدًا عن البطارية ، وبالتالي لا ينبغي أن يؤدي إلى التآكل.

في أنظمة الضغط العالي ، يوصى باستخدام أنابيب مصنوعة من المعدن ، لكن الألمنيوم لا يمكن أن يتلامس مع الحديد الزهر والأسطح الفولاذية دون معالجة.

قبل التثبيت ، من الضروري ليس فقط شراء المبرد وجميع العناصر الإضافية ، اعتمادًا على تكوين السخان ، ولكن أيضًا لإعداد الأدوات اللازمة:

• كماشة؛
• مفك براغي؛
• حفر مع آلية التأثير.
• المستوى الهيدروليكي.

بعد كل الأعمال التحضيرية يمكنك تركيب البطاريات على مراحل:

• تجميع المقاطع في المبرد الفردي ؛
• توصيل صمامات الإغلاق والتحكم ، وكذلك صمامات الهواء بها ؛
• استنزاف المبرد من النظام ؛
• قم بتثبيت أقواس للبطارية على الحائط وقم بتثبيت السخان بها ؛
• توصيل المبرد بخطوط الأنابيب وفقًا لمخطط التسخين المحدد ؛
• تحقق من نظام التدفئة.

يُظهر الفيديو عملية تجميع مشعاع الألمنيوم بيديك:

إذا كانت لديك شكوك حول قدراتك ، فمن الأفضل تكليف المحترفين بالتثبيت. فقط مع التثبيت المناسب سيكون من الممكن تقدير جميع الصفات الإيجابية لمشعات الألمنيوم بشكل كامل.

يجب عليك أيضًا رفض الشراء والتثبيت إذا كنت تعيش في مبنى سكني ولست متأكدًا من المؤشرات مثل ضغط التشغيل والضغط في نظام التدفئة وجودة المبرد.

مشعات الألمنيوم المنخفضة

يتراوح ارتفاع هذه الأجهزة لتدفئة الفضاء من 200 إلى 450-500 مم. أدنى الممثلين لها مسافة مركزية تبلغ 150 ملم. أصغر عرض للمقطع 40 مم. بالنسبة للعمق ، تختلف هذه الخاصية بشكل كبير عن الخيارات ذات الارتفاع المتوسط ​​والعالي. في بعض الأحيان يمكن أن تصل إلى 0.18 سم ، وهذا بالطبع يتم ذلك لتعويض نقص الطاقة الحرارية بسبب الارتفاع المنخفض.

تجدر الإشارة إلى أن عددًا قليلاً من الشركات المصنعة تنتج مشعات بمسافة مركزية تتراوح من 150 إلى 250 مم. أهمها Sira و Global و Rifara. يبلغ ارتفاع أصغر منتجات الأول 245 مم. المسافة بين الدبوس 200 ملم. العمق يختلف حسب الموديل. لذلك ، يبلغ عمق Alux 8 سم ، و Rovall - 10 سم ، وأصغر مشعات من الشركات المصنعة الأخرى لها نفس الأبعاد تقريبًا.

إذا أخذنا في الاعتبار مشعات التدفئة بمسافة مركزية 300 مم أو أكثر ، فإن جميع الشركات تقريبًا تنتجها.

مزايا وعيوب سخان الألمنيوم

تتمتع منتجات الألمنيوم بعدد من الصفات الإيجابية التي كانت سبب شهرة هذا المنتج.

1. تزن مشعات الألمنيوم قليلًا نسبيًا ، مما يسهل نقلها ويسمح بتركيبها بنفسك.
2. تبدو هذه البطاريات جذابة ولا يمكنها تسخين الغرف فحسب ، بل تزيينها أيضًا.
3. تتسبب ميزات المواد والتصميم المدروس جيدًا للبطاريات في ارتفاع معدل نقل الحرارة. يمكن لبطاريات الألمنيوم أن توفر تكاليف التدفئة بشكل كبير عن طريق تقليل حجم المبرد في كل قسم.
4. تستجيب هذه البطاريات بسرعة للتغيير في إمداد المبرد: فهي تبرد وتبرد على الفور تقريبًا. هذا يسمح لك بتدفئة المبنى في وقت قصير ويزيد من كفاءة منظمات الحرارة ، وهو أيضًا سبب لخفض تكاليف التدفئة.
5. يعمل طلاء المسحوق على تبسيط صيانة البطاريات ، مما يلغي الحاجة إلى الطلاء الدوري.
6. هناك نماذج يمكنها تحمل الضغط العالي.
7. كل هذا مقترن بسعر منخفض نسبيًا.

لكن لهذه المنتجات أيضًا العديد من العيوب التي تحتاج إلى معرفتها قبل الشراء:

1. في الأجهزة الجاهزة ، يتم استخدام عناصر مانعة للتسرب من المطاط ، مما يجعل من المستحيل استخدام مانع التجمد كمبرد.
2. حماية منخفضة ضد عمليات التآكل. لتمديد فترة التشغيل ، من الضروري أن يحتوي الماء على حموضة متعادلة ولا يحتوي على جزيئات كاشطة يمكن أن تلحق الضرر بالغشاء الواقي.
3. قد يتراكم الهواء داخل السخان ، حتى ينزف وهو أمر ضروري لتجهيز البطارية بفتحة تهوية.
4. نقطة الضعف في هذه البطارية هي التوصيلات الملولبة.

ومع ذلك ، بالنسبة للجزء الأكبر ، فإن خصائص وميزات سخانات الألومنيوم تجعلها مثالية لأنظمة التدفئة.

كيفية حساب عدد الأقسام

أسهل طريقة لحساب عدد حجرات البطارية المطلوبة هي استخدام الآلة الحاسبة عبر الإنترنت.

لكن يمكنك إجراء هذا الحساب بنفسك وفقًا لمخطط مبسط. هذه الطريقة مناسبة للغرف التي يبلغ ارتفاع سقفها القياسي حوالي 2.5 متر ، ما عليك سوى معرفة مساحة الغرفة.

في معظم مناطق روسيا ، تتطلب الظروف المناخية أن تكون طاقة التدفئة لكل متر مربع 100 واط. لذلك ، تحتاج إلى مضاعفة مساحة الغرفة بمقدار 100. وقسم النتيجة على الطاقة الحرارية لقسم واحد من طراز البطارية الذي اخترته.

على سبيل المثال هناك غرفة بمساحة 20 م 2. لتسخينه ، يلزم 2000 واط من الطاقة الحرارية. نقسم هذه القيمة على معدل نقل الحرارة لقسم واحد من المبرد المحدد ، على سبيل المثال ، بمقدار 180 واط. إذا تم التقريب ، تحصل على 12 قسمًا.

بالنسبة لغرف الزاوية ذات الشرفة ، تحتاج إلى زيادة القيمة الناتجة بمقدار 1/5 ، وهذا ينطبق أيضًا على الموقف عندما يخططون لإخفاء البطارية خلف الشاشة. أيضًا ، يمكن أن تكون خسائر نقل الحرارة 20٪ للأنظمة أحادية الأنبوب ، وحوالي 12٪ للتوصيل السفلي ثنائي الأنابيب ، و 2٪ للتوصيل المتقاطع.

هناك عدد قليل من الفروق الدقيقة التي تحتاج إلى معرفتها عند شراء وتركيب المشعات.

خيارات أخرى

مبرد ألمنيوم داخل الغرفة

الوزن مهم عند اختيار تركيبات السخان.

يشير جواز السفر إلى كتلة قسم واحد. لتحديد الوزن الإجمالي للرادياتير غير المعبأ ، يجب ضرب هذه المعلمة في عدد الأقسام. اعتمادًا على الأبعاد ، يمكن أن يتراوح وزن قسم واحد من 1 إلى 1.47 كجم.

يتم حساب حجم الماء في المبرد أيضًا من معلمات قسم واحد ، والتي يجب ضربها في عدد الأقسام.

لا تعتمد سعة (الحجم الداخلي) للقسم على أبعاده فحسب ، بل تعتمد أيضًا على سمك الغلاف. متوسط ​​سعة مقطع واحد من الألمنيوم في حدود 250 - 460 مل. يتم أخذ الحجم الداخلي للرادياتير في الاعتبار عند حساب أنظمة التدفئة وله تأثير مباشر على حجم المبرد المطلوب لملئها.

الحد الأقصى لدرجة حرارة المبرد المسموح بها لمشعات الألمنيوم قياسية وهي 110 درجة.

تسمح مجموعة كبيرة من حلول التصميم لمشعات التدفئة الرأسية بتركيبها حتى في الغرف التي لا تحتوي على نوافذ. صور لنماذج مثيرة للاهتمام.

أي مشعات أكثر ملاءمة لأي أنظمة

واحد.الآن ، بعد النظر في الخصائص الرئيسية للمشعات ومقارنتها ، يمكننا استخلاص النتائج. أولاً ، دعنا نتعرف على مشعات التدفئة الأفضل - الألومنيوم أو ثنائية المعدن - لشقة في مبنى متعدد الطوابق. تستخدم التدفئة المركزية.

• يمكن أن يتغير الضغط في النظام بشكل كبير ، ويصل إلى قيم باهظة. المطرقة المائية ممكنة.
• لن تكون درجة الحرارة أيضًا مستقرة ، وفي بعض الأحيان تتغير بشكل كبير أثناء موسم التدفئة وحتى أثناء النهار.
• تركيبة المبرد ليست نظيفة. يحتوي على شوائب كيميائية ، وكذلك جزيئات كاشطة. يكاد يكون من الممكن التحدث عن الأس الهيدروجيني لا يتجاوز 8 وحدات.

بناءً على كل هذا ، يمكنك أن تنسى بطاريات الألومنيوم. لأن نظام التدفئة المركزية سيدمرهم. إذا لم يأكل التآكل الكهروكيميائي ، فسيتم إنهاء الضغط بدرجة الحرارة. وستقوم مطرقة الماء بعمل آخر "طلقة تحكم". لذلك ، الاختيار من بين نوعين من المشعات (الألومنيوم أو ثنائية المعدن) ، توقف فقط عند الأخير.

2. فكر الآن في نظام التدفئة المركب في منزل خاص. تنتج الغلاية التي تعمل بشكل جيد ضغطًا منخفضًا ثابتًا لا يتجاوز 1.4 - 10 أجواء ، اعتمادًا على المرجل والنظام. لم يتم ملاحظة ارتفاعات الضغط ، وحتى المزيد من المطرقة المائية. درجة حرارة الماء مستقرة أيضًا ، ونقاوتها لا شك فيها. لن يكون هناك شوائب كيميائية فيه ، ويمكن دائمًا قياس قيمة الأس الهيدروجيني.

لذلك ، يمكن أيضًا تثبيت بطاريات الألمنيوم في نظام التدفئة المستقل - ستعمل هذه الأجهزة بشكل مثالي. فهي غير مكلفة ولها تبديد حرارة ممتاز وتصميمها جذاب. يمكنك شراء البطاريات المصنوعة في أوروبا في المتاجر. يفضل اختيار النماذج المصنوعة بواسطة الصب. البطاريات ثنائية المعدن مناسبة أيضًا لأولئك الذين يعيشون في منازلهم. إذا كانت لديك الرغبة وأموال كافية ، يمكنك وضعها.

فقط تذكر أن هناك العديد من المنتجات المقلدة في السوق.

وإذا كان النموذج (سواء كان من الألومنيوم أو ثنائي المعدن) يحتوي على سعر منخفض بشكل مثير للريبة ، فيمكنك حينئذٍ أن تكون حذرًا بالفعل. من أجل عدم الوقوع في مشاكل ، تحقق من أن كل قسم والعبوة (عالية الجودة وملونة) تحمل علامة الشركة المصنعة

مواصفات بطاريات كونر من الحديد الزهر

الخصائص التقنية الرئيسية لمشعات الحديد الزهر Conner مذكورة أدناه:

• الطاقة - 120-180 واط ؛
• أقصى درجة حرارة للحامل الحراري - +110 درجة ؛
• ضغط تشغيل البطارية - 12 أجواء. لكن الجهاز يمكنه التعامل مع ضغط يبلغ 20 ضغطًا جويًا. مطارق المياه ليست رهيبة لوحدات كونر ؛
• المشعات لها قنوات واسعة. لذلك ، فهم لا يخلقون الكثير من المقاومة المحلية.

تم تقليل أبعاد ووزن وحجم قسم هذا النموذج بشكل طفيف. على مشعات التسخين المصنوعة من الحديد الزهر Conner ، يمكن تقليل تقييمات المالكين إلى ما يلي: يقومون بتدفئة الغرفة بكفاءة وسرعة ، ودائمون ، ولديهم تصميم ممتاز.

إن اختيار مشعات تسخين الحديد الزهر اليوم كبير جدًا.

يعتمد اختيار النوع والطراز والحجم والطاقة والخصائص الأخرى لبطارية من الحديد الزهر على مساحة الغرفة وخصائصها وعدد النوافذ والجدران الخارجية وشروط استخدام السخان. ستعمل أي بطارية تسخين من الحديد الزهر تتوافق خصائصها مع الغرفة المدفأة بكفاءة ، وتخلق الدفء والراحة في الشقة.

يمكنك تركيب بطارية من الحديد الزهر عن طريق استدعاء سباك أو تنفيذ هذا الإجراء بنفسك.

إذا قررت تثبيت مشعاع من الحديد الزهر بنفسك ، فمن المهم جدًا توصيله بشكل صحيح.

تحتاج أيضًا إلى التأكد من أن الجهاز في حالة جيدة. خاصة عندما يقترب عمر بطارية الشركة المصنعة من نهايتها. يمكن أن يستمر المبرد المصنوع من الحديد الزهر لفترة أطول بكثير من الفترة المحددة إذا كان الجهاز بجودة عالية ، ومركبًا بشكل صحيح وصيانته في حالة عمل جيدة.

• كيف تصب الماء في نظام تدفئة مفتوح ومغلق؟
• مرجل غاز خارجي شعبي روسي الصنع
• كيف تنزف الهواء بشكل صحيح من المبرد؟
• خزان التمدد للتدفئة المغلقة: الجهاز ومبدأ التشغيل
• غلاية الغاز ذات الدائرة المزدوجة المثبتة على الحائط Navien: رموز الخطأ في حالة حدوث عطل

اقتراحات للقراءة

2016-2017 - بوابة التدفئة الرائدة. جميع الحقوق محفوظة ومحمية بموجب القانون

يحظر نسخ مواد الموقع. أي انتهاك لحقوق التأليف والنشر يستلزم مسؤولية قانونية. جهات الاتصال

الأبعاد الرئيسية

البعد يعني:

لا ينبغي الخلط بين مسافة المركز (وتسمى أيضًا بين الحلمة أو المركز إلى المركز) مع ارتفاع المبرد. يشير المؤشر الأول إلى عدد السنتيمترات بين المجمعات العلوية والسفلية (الثقوب). الارتفاع هو المسافة بين أدنى نقطة وأعلى نقطة في المقطع العرضي.

مشعات تسخين الألمنيوم لها الأبعاد التالية:

1. مسافة المركز تتراوح من 150 إلى 2000 ملم. مشعات طويلة جدا نادرة. الأكثر شيوعًا هي المشعات بمسافة بين الحلمة 500 مم. وذلك لأن نظام أنابيب شبكة التدفئة الحالي تم إنشاؤه لبطاريات الحديد الزهر ، والتي لها نفس المسافة من المركز إلى المركز. نظرًا لأن العديد من المالكين لم يكن لديهم وليس لديهم الرغبة في هضم الأنابيب ، فقد اختاروا / اختاروا ببساطة مشعاعًا مناسبًا ، وبالتالي رفعوا شعبية البطارية بمسافة مركزية 0.5 سم. هذا المؤشر مهم جدًا ، وبالتالي يشير المصنعون إليه باسم البطارية (RAP-500 ، Rococo 790 ، Magica 400 ، إلخ).
2. الارتفاع في حدود 245-2000 ملم. وفقًا لهذا المعيار ، يمكن تقسيم البطاريات إلى منخفضة ومتوسطة وعالية. سيتم مناقشة ميزات كل نوع أدناه.
3. عمق المقطع من 52 إلى 180 ملم. قد يكون لبعض النماذج عمق أكبر ، ومع ذلك ، هذا نادر.
4. عرض المقطع 40-80 مم.

مقاومة المطرقة المائية

دفايات الألمنيوم قادرة على تحمل زيادة الضغط في النظام حتى 16 جوًا. بالنسبة لبعض الطرز ، هذا الرقم هو 20. ليس كثيرًا. نتيجة لذلك ، يمكن أن يؤدي ارتفاع الضغط إلى حدوث تشققات وفشل في البطارية. في حالة وجود مطرقة مائية من الألمنيوم سوف تنفجر البطارية ببساطة. ولهذا السبب ، لا ينصح بشكل قاطع في المباني متعددة الطوابق باستخدام أجهزة التدفئة المصنوعة من الألومنيوم.

نظرًا لوجود قلب صلب أو نحاسي متين داخل السخانات ثنائية المعدن ، فإن هذه البطاريات لا تخشى زيادة الضغط في النظام حتى 40 جوًا. حتى مطرقة الماء القوية لن تعطل البطارية ثنائية المعدن.

يجب الانتباه إلى درجة مقاومة البطارية لمطرقة الماء من قبل مالكي الشقق في المنازل ذات التدفئة المركزية ، حيث يكون احتمال الضغط الزائد مرتفعًا جدًا. في أنابيب التدفئة في منزل خاص ، بسبب استقلالية النظام ، لا يمكن أن تحدث مطرقة مائية ، لذلك يُسمح باستخدام مشعات الألمنيوم

بعض الخرافات والتوصيات للاختيار

حاليًا ، في منتديات الشبكة المخصصة لموضوع تدفئة الشقق والمنازل الخاصة ، لا تهدأ النزاعات "ثنائية المعدن أو الألومنيوم". هناك آراء عديدة متناقضة لدرجة أن صاحب المنزل أو المستأجر العادي من غير المرجح أن يكون قادرًا على اتخاذ القرار الصحيح. علاوة على ذلك ، يوجد على صفحات المنتديات الموضوعية عدد من الأساطير التي تضع شخصًا غير متخصص في هذا المجال في طريق مسدود. فيما يلي بعض الأساطير الرئيسية:

• مشعات الألمنيوم غير قادرة على تحمل ضغط الشبكة العالي ؛
• السيلومين ، وهو جزء من مشعات الألومنيوم ، عرضة للتآكل السريع ، مما سيجعل البطارية بأكملها قريبًا غير مناسبة لمزيد من التشغيل ، وبالتالي ، يجب إعطاء الأفضلية لأجهزة التسخين ثنائية المعدن ؛
• الألمنيوم ، الذي هو جزء من المشعات ، مع معدن آخر ملامس للمبرد ، يخلق زوجًا كلفانيًا ، ونتيجة لذلك ، يتم تدميره بسرعة كبيرة تحت تأثير التآكل الكهروكيميائي ؛
• عند ملامسته لمياه المبرد المتسخة ، يطلق الألمنيوم كمية كبيرة من الأكسجين في النظام ؛
• الأجزاء الفولاذية من البطاريات ثنائية المعدن تصدأ بسرعة كبيرة ، تتعفن ، وبعد ذلك تصبح البطارية غير مناسبة للاستخدام مرة أخرى ؛
• بالإضافة إلى العديد من العبارات الرائعة الأخرى.

بعض العمليات الموصوفة في هذه الأساطير تحدث بالفعل. ومع ذلك ، فإن درجة تأثيرها ضئيل للغاية بحيث يمكن للبطارية أن تعمل بأمانة لأكثر من اثني عشر عامًا. وبالتالي ، إذا لم تشتري منتجًا مزيفًا رخيصًا ، ولكن منتجًا عالي الجودة ، وقمت بإجراء التثبيت بشكل صحيح ، فلا داعي للقلق بشأن مظهر العوامل الموضحة أعلاه.

بعض النصائح لمساعدتك على الاختيار الصحيح لمشعات التدفئة:

1. بالنسبة لأنظمة التدفئة المستقلة للمنازل الخاصة ، من الأفضل اختيار مشعات الألمنيوم.
2. يمكن استخدام مشعات الألمنيوم في أنظمة التدفئة في المباني السكنية. للقيام بذلك ، يجب أن تأخذ في الاعتبار حجم ضغط العمل واستخدام المنتجات فقط من الشركات المصنعة العالمية المعروفة.
3. في المباني متعددة الطوابق (16 طابقًا أو أكثر) ، يجب اختيار البطاريات ثنائية المعدن لأنظمة التدفئة.
4. إذا كان نظام التدفئة لمبنى متعدد الطوابق لا يشمل فقط الناهضين ، ولكن أيضًا الفروع الأفقية ، فيمكن استخدام مشعات الألومنيوم.
5. إذا كانت هناك شكوك حول موثوقية بطاريات الألومنيوم ، فأنت بحاجة إلى شراء وتركيب سخانات ثنائية المعدن. هذا سيضمن عملية موثوقة.

ستوفر مشعات التسخين المصنوعة من الألومنيوم أو ثنائية المعدن المتصلة بنظام التدفئة المركزية درجة حرارة مريحة في المنزل وتتمتع بعمر خدمة طويل فقط إذا تم شطفها بشكل دوري. تردد الشطف المثالي هو مرة واحدة في السنة. إذا لم يكن ذلك ممكنًا ، فيجب إجراء التنظيف مرة واحدة على الأقل كل 3 سنوات.

خصائص مشعات الحديد الزهر لمختلف الشركات المصنعة والنماذج

في الحقبة السوفيتية ، كان هناك عدد لا يحصى من المصانع لإنتاج مشعات الحديد الزهر - بعد كل شيء ، لم يكن هناك بديل. هنا ، على سبيل المثال ، ليست سوى عدد قليل من أنواعها: NM-140 ، NM-150 ، Minsk-110 ، R-90 ، RKSH. لم يعد يتم إنتاجها كلها تقريبًا. حياة طويلة ، ربما ، نموذج واحد فقط تم اختباره - MS-140 ، كلاسيكي وصلب.

تبدو الموديلات الجديدة أجمل ، على سبيل المثال ، MS-110 لمصنع Santehlit ذو عمق ضحل (11 سم فقط) ويتناسب جيدًا تحت عتبات النوافذ البلاستيكية الضيقة.

في تشيبوكساري ، يصنعون مشعات FM بقنوات واحدة وقناتين وثلاث. جانبها الخارجي مسطح ، مما يجعله مبهجًا من الناحية الجمالية ، ومن السهل مسح الغبار.

يتم إنتاج مشعات جميلة ثنائية القناة في مينسك ، حوالي 10 طرازات في المجموع.

كما يتم جلب البطاريات المقطعية المصنوعة من الحديد الزهر إلينا من الخارج. المنتجات الأجنبية أكثر سلاسة من الخارج والداخل ، وبالتالي يكون نقل الحرارة أعلى. دعنا نلاحظ شركة Konner الصينية (نماذج "Hit" و "Modern" و "Fort" جيدة بشكل خاص).

مصنع التشيكي Viadrus والشركة التركية DemirDöküm والشركة الإسبانية Roca تصنع أيضًا مشعات جيدة. يصنع المصنعون الأوروبيون بطاريات أنيقة للغاية مع أنماط من الحديد الزهر. صحيح أن هذه المشعات أغلى بكثير من تلك المحلية.

الخصائص التقنية لمشعات الحديد الزهر MS 140

تم تصنيع هذه الأجهزة وفقًا لـ GOST 8690-94.

في السابق ، تم استخدام جميع الأحجام القياسية على نطاق واسع ، ويمكن رؤيتها ليس فقط في الشقق السكنية ، ولكن أيضًا في المباني الإدارية والصناعية. في الوقت الحالي ، غالبًا ما تستخدم مشعات الحديد الزهر ms 140500 و 300. التعديلات الأخرى نادرة للغاية ، وكقاعدة عامة ، يتم إجراؤها حسب الطلب.

الخصائص الرئيسية لمشعات التدفئة MS 140500 هي كما يلي:

• الضغط. يصل ضغط العمل إلى 9 أجواء ، واختبار الضغط - حتى 15 ضغطًا جويًا ؛
• انتقال الحرارة منخفض ويساوي 175 واط ؛
• كل قسم له قناتان.
• أبعاد القسم: الارتفاع - 50 سم ، العرض - 9.8 سم ؛
• سعة قسم واحد 1.35 لتر من الماء ؛
• المبرد قادر على تحمل درجات حرارة المبرد حتى +130 درجة.

يجدر النظر في جهاز بطارية تسخين من الحديد الزهر طراز MS 140500. يستخدم الحديد الزهر الرمادي للإنتاج. الحلمات مصنوعة من حديد الدكتايل. يتم تثبيت الحشيات بين الأقسام. لإنتاج الحشوات ، يتم استخدام المطاط المقاوم للحرارة.

الخصائص التقنية لمشعات التسخين المصنوعة من الألومنيوم ، والتي يجب مراعاتها عند اختيار المبرد

تتيح الخصائص التقنية لمشعات التسخين المصنوعة من الألومنيوم تقييم فعاليتها واختيار النموذج الأكثر ملاءمة لظروف عمل معينة.

ضع في اعتبارك الخصائص التي تحتاج إلى الانتباه إليها عند الشراء ، وقم أيضًا بمقارنة المعلمات الرئيسية للمنتجات من مختلف الشركات المصنعة

الخصائص التقنية الرئيسية لنماذج مشعات تسخين الألمنيوم هي المعلومات التي من المرغوب معرفتها قبل اختيارها وشرائها. إلى جانب مظهر (تصميم) السخان وتكلفته ، تسمح لك البيانات الفنية بمقارنة الطرز المختلفة مع بعضها البعض واختيار الخيار الأمثل من حيث المعلمات الرئيسية.

هناك خصائص كمية ونوعية لمشعات الألومنيوم. تتيح الكميات مقارنة أجهزة التسخين من حيث معايير الوزن والحجم وقوة تدفق الحرارة. بدورها ، تأخذ خصائص الجودة في الاعتبار ميزات التصميم وتكنولوجيا التصنيع.

الخصائص التقنية لمشعات تسخين الألمنيوم

قبل شراء بطارية الألومنيوم ، عليك أن تعرف مجموعة المعايير التي تميزها.

1. يمكن أن يتراوح الضغط الذي يمكن لجهاز الألمنيوم أن يتحمله في وضع التشغيل من 6 إلى 20 ضغطًا جويًا. كل هذا يتوقف على الشركة المصنعة. ضغط العقص (الحد) لهذه المنتجات هو حوالي 25 ضغط جوي. لهذا السبب ، لا تتجذر مشعات الألمنيوم دائمًا في المنازل ذات التدفئة المركزية ، حيث توجد ارتفاعات تصل إلى 30 جوًا في الشبكة.
2. تعد المسافة بين المحاور أحد الأبعاد الرئيسية للبطاريات ، وهي المسافة بين أنابيب المدخل والمخرج. بالنسبة لمشعات الألمنيوم ، يمكن أن تتراوح هذه المعلمة من 20 إلى 80 سم ، ولكن في كثير من الأحيان توجد حالات بمسافة بين المحاور 35 أو 50 مم ، وارتفاع البطارية نفسها 10 سم أكثر. قبل الشراء ، من الضروري قياس المساحة الموجودة أسفل عتبة النافذة ، ويجب ألا يقف الرادياتير في وضع مستقيم ، وإلا فسيكون الدوران صعبًا.
3. عمق البطارية 8-11 سم.
4. يمكن أن تكون درجة حرارة سائل التبريد القصوى التي يمكن أن تتحملها سخانات الألمنيوم 110 درجة مئوية.
5. من أكثر الخصائص المفيدة لسخانات الألمنيوم القدرة على إطلاق الحرارة - مُعامل نقل الحرارة ، مُقاسًا بالواط. يشار إلى هذه المعلمة الحرارية من قبل الشركة المصنعة لقسم واحد ويمكن أن تساوي 80-210 وات. نظرًا للتصميم الخاص والقصور الذاتي المنخفض ، فإن نقل الحرارة من مشعات الألومنيوم مرتفع جدًا ، مما يسمح لك بتقليل تكاليف التدفئة عن طريق تقليل درجة حرارة المبرد.
6. يبلغ حجم المبرد الذي يناسب قسم واحد للبطاريات المصنوعة من هذا المعدن 0.5 لتر في المتوسط.

هكذا تبدو المعلمات التقنية الرئيسية للبطارية.

من المهم أيضًا أن يعرف المستهلك المدة التي سيستمر فيها المبرد ، ومدى موثوقيته.

فترة التشغيل

فيما يتعلق بقابلية التآكل ، فقد تمت مناقشة ذلك أعلاه. لإطالة عمر خدمة الجهاز ، من الضروري اختيار المبرد بعناية ، وهو أمر لا يمكن القيام به في ظروف التدفئة المركزية. يسمح لك نظام التدفئة الخاص بالقيام بذلك.

عامل آخر يمكن أن يؤثر سلبًا على المتانة هو قدرة الألمنيوم على التجعد بسهولة عند الاصطدام.

يحدد المصنعون عمر الخدمة لمنتجاتهم - 5-15 سنة.

تعتمد هذه المعلمة على طريقة الإنتاج وطرق تجميع البطارية.

طرق الإنتاج وخصائص التجميع

يتم إنتاج هذه السخانات بشكل أساسي بطريقتين:

• باستخدام طريقة الحقن ، يتم صب المبرد كقطعة واحدة ؛
• يتم الحصول على المقاطع عن طريق البثق ، والتي يتم توصيلها بأعلى وأسفل المشعب المصبوب بالحقن ، ثم يتم تثبيت جميع الأجزاء معًا بتركيبة لاصقة.

في الحالة الثانية ، تكون الأجزاء أكثر متانة ، ولكن قد يحدث تسرب في المفاصل. بهذا المعنى ، فإن آلات الصب أفضل.

من المعتقد أن البطاريات المصنوعة من المواد الخام البكر أكثر متانة.

تزداد مقاومة منتجات الألمنيوم للتآكل عن طريق الأنودة.

الخواص الدقيقة للإنتاج التي تؤثر على جودة المنتج: معدل التبريد ، عملية التبلور ، الصب ، إلخ. - قد تختلف من مصنع لآخر.

كيفية تجميع المبرد

يتم تجميع مشعات تسخين الألمنيوم وفقًا للخوارزمية التالية:

• ضع البطارية على سطح مستو ؛
• افحص كل وصلة ملولبة بحثًا عن رقائق وشقوق ونظفها بعناية باستخدام ورق الصنفرة. تقليل النهايات باستخدام البنزين. يمكن غسل الحشيات بالماء والصابون ؛
• ربط الأقسام. للقيام بذلك ، ضع الأختام على صمولة الحلمة وقم بتثبيتها على جانبي قسم الجهاز. قم ببعض الأدوار باستخدام مفتاح ربط في الفتحات العلوية والسفلية. عندما يتوقف المفتاح عن الدوران ، يمكنك الوصول إليه باستخدام الرافعة ؛
• سد حفرة غير مستخدمة. ومن ناحية أخرى ، قم بتوصيل رافعة Mayevsky لإزالة الهواء الزائد من النظام. يمكن الآن توصيل المبرد بالنظام وفقًا للمخطط المحدد.

المبرد لمشعات الحديد الزهر

إحدى المزايا المهمة لنماذج الحديد الزهر هي عدم الحساسية لمواد التبريد المختلفة. ليست هناك حاجة لمراقبة حموضة السائل المتداول. يتيح عرض القناة المرور بحرية وعدم السماح للشوائب بالتراكم في الداخل ، والتي توجد بكثرة في أنظمة التدفئة المركزية.

لا تدخل مشعات الحديد الزهر في تفاعلات كيميائية مع مضاد التجمد أو الماء أو السوائل الأخرى التي تحتوي على إضافات مضادة للتجمد. ومع ذلك ، هذا لا يعني أنه يمكن نسيان معالجة المياه. في الواقع ، بالإضافة إلى البطاريات ، يتدفق المبرد عبر خطوط الأنابيب ، داخل المرجل والمعدات الأخرى المثبتة.
