كيفية تركيب وتوصيل الأتمتة بالبئر

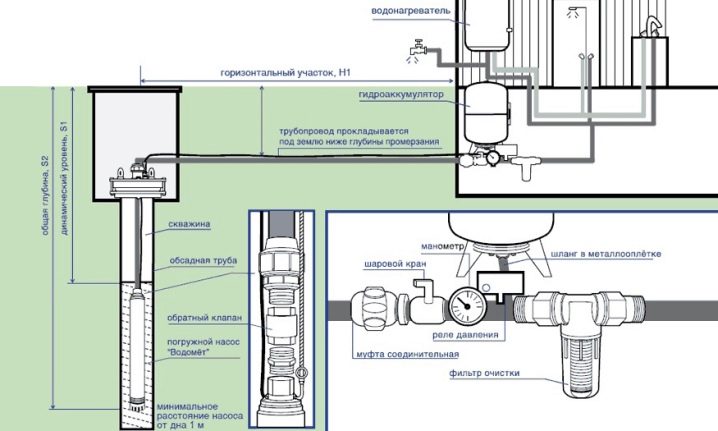

الاسلاك الرسم البياني

اعتمادًا على نوع المضخة ، قد يختلف مخطط التوصيل.

تركيب وتوصيل المضخة الغاطسة والأتمتة

لكل جيل من الأتمتة ، يكون لنظام التوصيل بنظام الضخ اختلافاته الخاصة ، وغالبًا ما يتم وصف ميزاته في تعليمات التشغيل.

ضع في اعتبارك مخطط التوصيل باستخدام مثال لتجهيز مضخة غاطسة بأتمتة من الجيل الأول بمراكم هيدروليكي.

• أولا ، المجمع مرتبط. العقد متصلة بالتسلسل حسب المخطط. يستخدم شريط الدخان لختم الوصلات الملولبة.
• أول "أمريكي" يجلس على الخيط ، بمساعدته ، أثناء التشغيل ، سيتم صيانة المجمع لاستبدال الغشاء.
• على الجانب الآخر ، يتم ربط محول من البرونز بفروع ملولبة بـ "الأمريكي".
• يتم شد عقدة لهم: مقياس ضغط ومفتاح ضغط.
• بعد ذلك ، يتم تثبيت أنبوب PVC عن طريق محول تركيب على الوجه النهائي للمحول البرونزي للمجمع الهيدروليكي.
• من ناحية أخرى ، يتم توصيل الأنبوب بوصلة مناسبة للمضخة.
• يتم وضع أنبوب الإمداد والمضخة في منطقة مسطحة.

• يتم توصيل كبل أمان بطول احتياطي يبلغ 3 أمتار بحلقات جسمه.
• يتم توصيل كبل وكابل بالأنبوب بفاصل 1.5 متر مع المشابك. يتم تثبيت الطرف الثاني من حبل الأمان بجانب الغلاف.
• بعد ذلك ، يتم إنزال المضخة في البئر ، ويتم سحب كابل الأمان.
• بعد ذلك ، يتم تغطية أنبوب الغلاف بغطاء واقي يحمي البئر من الانسداد.
• الكابل متصل بالمرحل ويؤدي إلى خزانة التحكم.
• مباشرة بعد التوصيل ، يبدأ ضخ المياه في المجمع. في هذه المرحلة ، من الضروري أن ينزف الهواء عن طريق فتح الصمام.
• بعد تدفق الماء بدون هواء ، يتم إغلاق الصنبور وفحص مقياس الضغط. كمعيار ، يحتوي التتابع على إعدادات لحد الضغط العلوي - 2.8 ضغط جوي ، وللحد الأدنى - 1.5.

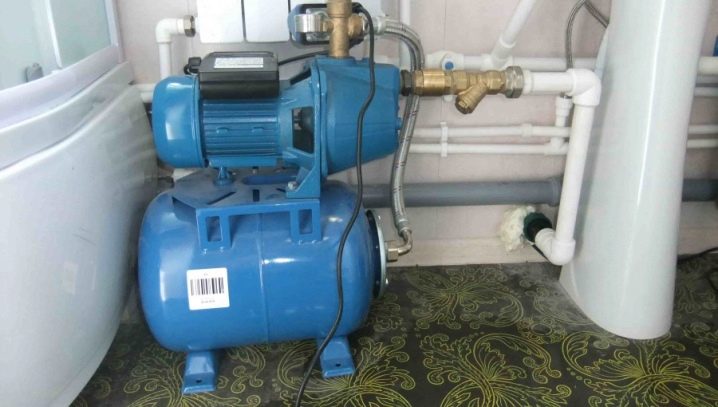

تركيب وتوصيل مضخة سطحية بالأتمتة

مع هذا النوع من المضخات ، يحتوي اتصال الأتمتة على عدد من الاختلافات ، على الرغم من أن تسلسل اتصالها هو نفسه بالنسبة للنوع الغاطس. الاختلافات هي كما يلي:

• يتم توصيل أنبوب PVC بمدخل المضخة لسحب المياه من أقطار من 25 إلى 35 مم ؛
• يتم توصيل صمام فحص بالطرف الثاني عن طريق تركيب ويتم إنزاله في البئر ، بينما يجب أن يكون للأنبوب طول كافٍ لغمر نهايته في الماء بحوالي متر ، وإلا فسيتم احتجاز الهواء ؛
• قبل بدء العمل ، يمتلئ المحرك بالماء من خلال فتحة الحشو وأنبوب السحب ؛
• مع التوصيل المحكم الصحيح لجميع العقد ، سيكون تشغيل المضخة مصحوبًا بضخ المياه.

وحدة أتمتة الآبار

هذه بالفعل أنظمة أكثر تقدمًا ، والتي تكلف 10-15 مرة أكثر من مفتاح الضغط التقليدي. مقابل هذه الأموال ، ستحصل على تحكم مناسب بالضغط الأدنى والأقصى على شاشة LCD ، وحماية مدمجة ضد التشغيل الجاف ، وحماية ضد انحشار المضخة ، وفي بعض الطرز ، يبدأ التشغيل التلقائي بعد فترة زمنية معينة بعد توقف المضخة بسبب خطأ.

قد يكون من المفيد أيضًا تكملة هذه المنظمات الأوتوماتيكية للبئر بمراكم هيدروليكي. كقاعدة عامة ، يتم وضع خزانات صغيرة على هذه الأنظمة ، بحجم حوالي 5 لترات ، من أجل التعويض عن المطرقة المائية.

أنواع

تنقسم جميع الأتمتة المستخدمة للتحكم في تشغيل المضخة إلى 3 أنواع بترتيب زمني وفقًا لتسلسل إنشائها.

الجيل الأول

هذا هو أول وأبسط نظام تحكم آلي لمعدات الضخ. يتم استخدامه لأداء مهام بسيطة عندما يكون ذلك ضروريًا لتوفير مصدر ثابت للمياه في المنزل. يتكون من ثلاثة أجزاء رئيسية.

• مستشعر التشغيل الجاف.
  من الضروري إيقاف تشغيل المضخة في حالة عدم وجود ماء ، والذي يعمل بمثابة مبرد ، وبدون ذلك سوف ترتفع درجة حرارة المضخة وسيحترق الملف. ولكن يمكن أيضًا تثبيت مفتاح تعويم إضافي. تشبه وظيفتها المستشعر ويتنافر مستوى الماء: عندما تسقط ، تنطفئ المضخة. هذه الآليات البسيطة تحمي بشكل موثوق المعدات باهظة الثمن من التلف.
• المجمع الهيدروليكي.
  إنه عنصر ضروري لأتمتة النظام. يؤدي وظيفة مجمع المياه الذي يوجد بداخله الغشاء.
• تناوب
  . يجب أن يكون الجهاز الذي يتحكم في مستوى الضغط مزودًا بمقياس ضغط يسمح لك بتعيين معلمات التشغيل لجهات اتصال الترحيل.

مستشعر التشغيل الجاف

المجمع الهيدروليكي

مفتاح الضغط

تعد أتمتة الجيل الأول لمضخات الآبار العميقة أمرًا بسيطًا نظرًا لعدم وجود دوائر كهربائية معقدة ، وبالتالي فإن تركيبها على أي معدات ضخ لا يمثل مشكلة.

وظائف النظام بسيطة مثل آلية التشغيل ، والتي تعتمد على انخفاض الضغط في المجمع عند استهلاك الماء. نتيجة لذلك ، يتم تشغيل المضخة وتملأ الخزان بسائل جديد. عندما تمتلئ ، تتوقف المضخة. تستمر هذه العملية بشكل دوري
. من الممكن تعديل الحد الأدنى والحد الأقصى للضغط عن طريق المرحل. يسمح لك مقياس الضغط بتعيين الحدود الدنيا والعليا لتشغيل الأتمتة.

الجيل الثاني

يختلف الجيل الثاني عن الأول في استخدام وحدة التحكم الإلكترونية التي تتصل بها المستشعرات. يتم توزيعها في جميع أنحاء نظام الضخ ومراقبة تشغيل المضخة نفسها وحالة خط الأنابيب. يتم إرسال جميع المعلومات إلى الوحدة الإلكترونية التي تقوم بمعالجتها واتخاذ القرارات المناسبة.

عند استخدام الجيل الثاني من الأتمتة ، لا يجوز استخدام المركب الهيدروليكي ، لأن خط الأنابيب والحساس المثبت فيه يؤديان وظيفة مماثلة. عندما ينخفض ​​الضغط في الأنبوب ، تنتقل الإشارة من المستشعر إلى وحدة التحكم ، والتي بدورها تقوم بتشغيل المضخة وإعادة ضغط الماء إلى المستوى السابق ، وعند اكتماله ، يتم إيقاف تشغيله.

لتثبيت أتمتة الجيل الثاني ، يلزم توفر المهارات الأساسية في التعامل مع الإلكترونيات.
وفقًا لمبدأ التشغيل ، فإن أنظمة الجيل الأول والثاني متشابهة - التحكم في الضغط ، لكن تكلفة نظام الجيل الثاني أغلى بكثير ، مما يؤدي إلى انخفاض الطلب عليها.

الجيل الثالث

مثل هذا النظام موثوق به وفعال للغاية ، ولكنه أيضًا أغلى من سابقيه. يتم ضمان التشغيل الدقيق للنظام من خلال الإلكترونيات المتقدمة وتوفير الكهرباء. لتوصيل هذا النظام ، يلزم وجود متخصص لن يقوم فقط بتثبيت الوحدة ، ولكن أيضًا تكوين التشغيل الصحيح للوحدة. توفر الأتمتة مجموعة كاملة من حماية المعدات ضد الانهيار ، من التشغيل الجاف وتمزق خطوط الأنابيب إلى الحماية من زيادة الطاقة في الشبكة. لا يرتبط مبدأ التشغيل ، كما في الجيل الثاني ، باستخدام المركب الهيدروليكي.

الاختلاف الرئيسي هو القدرة على تنظيم تشغيل المكونات الميكانيكية بدقة أكبر.
على سبيل المثال ، عند التشغيل ، تضخ المضخة المياه بأقصى طاقة ، وهو أمر غير ضروري مع انخفاض استهلاكها ، ويتم استهلاك الكهرباء إلى الحد الأقصى.

1 أنواع واختلافات المضخات الغاطسة

قبل فهم الأتمتة ، يجب أن نفهم أنواع المضخات الموجودة. يوجد نوعان فقط من المضخات الغاطسة في جميع أنحاء العالم:

1. تهتز.

نعلم جميعًا أن الأنواع المذكورة أعلاه من المضخات الغاطسة الأوتوماتيكية يتم تركيبها فقط في الماء الذي تضخه هذه المضخات.

لهذا السبب يطلق عليه "الغاطسة" يعتقد معظم سكان الصيف وعشاق المنازل الريفية أنها أفضل بكثير من المنازل السطحية ، ولكن يمكن للمرء أن يجادل في ذلك.

من حيث المبدأ ، فإن تشغيل هذه المضخات هو نفسه بالنسبة لهم ، لكن الآلية نفسها تختلف عن بعضها البعض. وتجدر الإشارة أيضًا إلى أن ظروف عملهم مختلفة أيضًا. على الآبار من أي عمق ، يمكن استخدام المضخات الغاطسة ، فهي تحتاج إلى زيادة ضغط الماء من أجل ضخ المدخلات. وتجدر الإشارة إلى أن المضخات الغاطسة تعمل على عمق يصل إلى 10 أمتار في البئر.

إذا كان لديك بئر يزيد عن عشرة أمتار ، فسيتم استخدام أنظمة ضخ عالية التخصص لضخ المياه من الأعماق.

بالنسبة للأعماق الكبيرة ، من الأفضل استخدام مضخات الاهتزاز ، والتي غالبًا ما تستخدم في آبار المياه. لكن مضخة الطرد المركزي تستخدم غالبًا في القطاع الزراعي ، حيث يتم استخدام إمدادات المياه.

العنصر الرئيسي في جهاز الاهتزاز هو الغشاء. عندما تهتز الآلية ، يتشوه الغشاء. نتيجة لذلك ، يوجد فرق ضغط في النظام. نتيجة لذلك ، نحصل على تأثير ضخ السائل في الاتجاه الذي تريده.

تعمل الأنواع التالية من المضخات وفقًا لهذا المبدأ:

• الدلو.
• جاردينا.

قبل شراء المضخات المذكورة أعلاه ، تأكد من وجود مفتاح حراري. أيضًا ، عند الشراء ، تحتاج إلى التحقق من تشغيل كمية المياه في الجزء السفلي من المضخة. إذا كانت لديك تربة ثقيلة في كوخك الصيفي أو منزلك الريفي ، فمن المستحسن تثبيت جهاز اهتزاز عند أدنى مستوى ممكن.

يتم ذلك حتى لا ينهار البئر (جدران البئر) ، وأيضًا حتى لا يتلوث جهاز الاهتزاز المثبت في الأرض بأشياء مختلفة. من المستحسن أيضًا تثبيت نماذج الاهتزاز فقط في الينابيع المحصنة. لكن مضخات ماركة Aquarius أو Gardena أو Malysh سهلة التركيب والتفكيك.

يمكنك إجراء إصلاحات بسرعة بأيديكم. إذا قررنا النظر في آلية عمل مضخة الطرد المركزي ، فيمكنك أن ترى على الفور أن العجلات الخاصة متصلة بها بالعمود ، وهي واحدة فقط. هنا يمكنك أن ترى أن الفرق في الضغط ناتج عن دوران الشفرات على العجلات. نتيجة لذلك ، يتم ضخ السائل في الاتجاه الذي تريده. النماذج الأكثر شيوعًا في رابطة الدول المستقلة هي مضخات الطرد المركزي.

هناك عدة أسباب لذلك. النماذج مستقرة واكتسبت تنوعًا كبيرًا في الاستخدام. أيضًا ، مثل هذه المضخات - يمكن توصيل الطرز بيديك ولن يتم إنفاقها على ذلك. وهذا يوفر تكلفة ترتيب إمدادات المياه.

أتمتة البئر أو بمساعدة المتخصصين

المبدأ العام لتشغيل الأتمتة

على الرغم من الاختلاف في السعر والوظائف ، تعمل الوحدات الأوتوماتيكية الحديثة وفقًا لنفس المخطط - حيث تقوم أجهزة استشعار مختلفة بمراقبة مستوى الضغط وضبطه حسب الضرورة.

وخير مثال على ذلك هو مبدأ تشغيل أبسط مفتاح ضغط:

• يتم تثبيت الجهاز في وضعين - الضغط الأقصى والأدنى في النظام - ومتصل بالمجمع.
• يتفاعل غشاء المجمع مع كمية الماء ، أي مع مستوى الضغط.
• عند الوصول إلى الحد الأدنى المسموح به ، يتم تشغيل التتابع ، والذي يبدأ تشغيل المضخة.
• تتوقف المضخة عند تشغيل المستشعر العلوي.

يمكن تزويد الأنظمة الأكثر تقدمًا التي تعمل بدون تراكم هيدروليكي بخيارات إضافية ، لكن المبدأ الرئيسي لتشغيل الأتمتة لمضخة البئر لم يتغير.

أنواع الأتمتة لمضخات الآبار

الجيل الأول ↑

يتضمن الجيل الأول (الأبسط) من الأتمتة الأجهزة التالية:

• مفتاح الضغط
• مجمع هيدروليكي
• محصرات مجسات تعمل على الجفاف ؛
• مفاتيح تعويم.

تم ذكر مفتاح الضغط أعلاه. تتفاعل مفاتيح التبديل ذات العوامة مع الانخفاض الحاد في مستوى السائل عن طريق إيقاف تشغيل المضخة. تمنع مستشعرات التشغيل الجاف ارتفاع درجة حرارة المضخة - إذا لم يكن هناك ماء في الحجرة ، يتوقف النظام عن العمل.كقاعدة عامة ، يتم استخدام مثل هذا المخطط في النماذج السطحية.

يمكن بسهولة تركيب أبسط أتمتة لمضخة البئر بيديك. النظام مناسب أيضًا لمعدات الصرف الصحي.

الجيل الثاني ↑

آلات البلوك من الجيل الثاني هي آليات أكثر جدية. تستخدم وحدة تحكم إلكترونية والعديد من أجهزة الاستشعار الحساسة المثبتة في أماكن مختلفة من خط الأنابيب ومحطة الضخ. يتم إرسال الإشارات من المستشعرات إلى الدائرة المصغرة ، والتي تحافظ على التحكم الكامل في تشغيل نظام إمداد المياه.

يتفاعل "الحارس" الإلكتروني في الوقت الفعلي مع أي انحرافات عن القاعدة. بالإضافة إلى ذلك ، يمكن تزويده بميزات إضافية:

• التحكم في درجة الحرارة؛
• الإغلاق الطارئ للنظام ؛
• فحص مستوى السائل
• مانع التشغيل الجاف.

الأهمية! العيب الكبير لمخطط الأتمتة لمضخات الآبار هو الحاجة إلى الضبط الدقيق والميل إلى الأعطال والسعر المرتفع إلى حد ما.

الجيل الثالث ↑

الأهمية! إذا لم تكن لديك خبرة في إمدادات المياه ، فلن تتمكن من تثبيت الأتمتة للبئر بيديك. يمكن للمتخصص فقط تحديد الخوارزمية الأفضل لبرمجة النظام

افعل ذلك بنفسك كتلة تلقائية ↑

غالبًا ما يكون التشغيل الآلي لمضخة البئر بأيديهم أرخص من مجموعة معدات المصنع. عند شراء الوحدات بشكل منفصل ، يمكنك دائمًا اختيار الخيار الأفضل لطراز المضخة الذي تم شراؤه دون دفع مبالغ زائدة للحصول على خيارات إضافية غير ضرورية.

الأهمية! يتطلب أداء الهواة هذا مستوى معينًا من المعرفة. إذا لم تتمكن من استدعاء خبير ، فمن الأفضل شراء معدات الضخ بأتمتة مثبتة مسبقًا.

مخططات التجميع الأساسية ↑

من بين مخططات التشغيل الآلي لمضخات البئر ، أثبتت الأنواع التالية أنها جيدة:

يتم تجميع جميع عقد الأتمتة في مكان واحد. في هذه الحالة ، يمكن وضع المركب على السطح ، ويتم توفير الماء له من خلال أنبوب أو أنابيب مرنة. المخطط مناسب لكل من المضخات السطحية والعميقة.

وحدة تحكم على المركب الهيدروليكي

مع هذا الترتيب ، يوصى بتوصيل مشعب النظام بأنبوب إمداد المضخة. اتضح وجود محطة موزعة - توجد الوحدة في البئر ، ويتم تثبيت وحدة التحكم المزودة بمراكم هيدروليكي في المنزل أو غرفة المرافق.

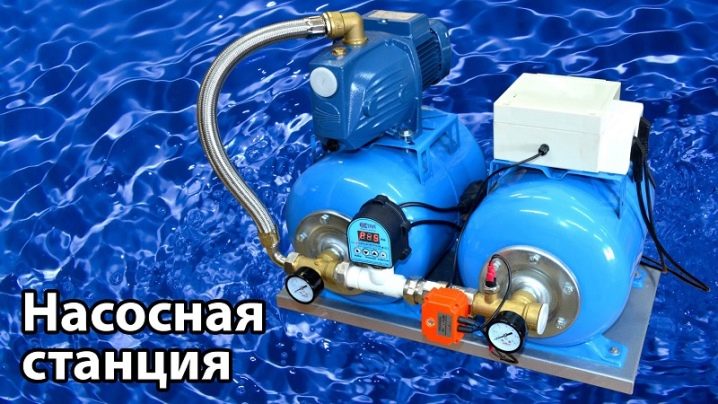

محطة الضخ الموزعة

توجد وحدة الأتمتة بالقرب من مجمع الماء البارد ، مما يحافظ على مستوى ضغط ثابت فيها. يغادر أنبوب الضغط من المضخة نفسها. مع مثل هذا المخطط ، من الأفضل استخدام النماذج السطحية.

نصائح التثبيت ↑

لكي تخدمك المعدات الأوتوماتيكية بأمانة ، عليك أن تعتني بالمكان الصحيح لتركيبها مقدمًا:

• يجب تدفئة الغرفة على مدار السنة.
• كلما كانت الوحدة البعيدة أقرب إلى البئر ، كان ذلك أفضل. الخيار المثالي هو تجهيز غرفة مرجل صغيرة بالقرب من الغواص.
• لتجنب فقد الضغط ، قم بتركيب محطة الضخ بالقرب من المجمع.
• إذا كان الجهاز موجودًا في المنزل ، فقم بإجراء عزل صوتي عالي الجودة للغرفة.

منظم ضغط ميكانيكي جيد

أسهل وأرخص طريقة لأتمتة البئر هي وضع منظم ضغط ميكانيكي عليه. إنه يعمل بكل بساطة ، الماء يخلق ضغطًا في الكبسولة ، وإذا لم يكن ذلك كافيًا ، تغلق جهات الاتصال ويتم تشغيل المضخة ، بمجرد إغلاق الصنبور ، يزداد الضغط وتفتح جهات الاتصال.

يحدث أن مفاتيح الضغط هذه مزودة بمقياس ضغط ، لكن النماذج الأكثر تكلفة محرومة من ذلك. يمكن تثبيت مثل هذا المرحل في أي نقطة من خط الأنابيب ، والضغط في الأنبوب هو نفسه في كل مكان.العيب الأكثر أهمية لهذا الجهاز هو عدم وجود حماية ضد "الجفاف الجاف" ، وإذا نفد الماء في البئر لسبب ما وانخفض الضغط في النظام ، فإن مفتاح الضغط سيوفر الكهرباء للمضخة ، و ستعمل المضخة حتى تخرج من المبنى.

النقطة الثانية هي وجود مجمع هيدروليكي في النظام. يؤدي وظيفتين على الأقل:

1. يمنع التشغيل المتكرر للمضخة.
2. يستحوذ على مطرقة الماء التي تحدث عندما يتم إغلاق الصنبور فجأة.

كيف يعمل المركب الهيدروليكي

المركب الهيدروليكي هو خزان مصنوع من معدن حديد أو صلب لا يصدأ. كقاعدة عامة ، يتم طلاؤها باللون الأزرق ولها سعة من 5 إلى 500 لتر. يعتمد عدد مرات بدء تشغيل المضخة على حجم الخزان. مع استهلاك قليل للمياه في الأنظمة المجهزة بمراكم هيدروليكية صغيرة الحجم (حتى 50 لترًا) ، يمكن بسهولة ملاحظة انخفاض الضغط المتكرر في ضغط الماء. المجمع الهيدروليكي
يحتوي على غشاء مدمج يتم نفخه إلى ضغط حوالي 2 ضغط جوي. يجب أن يكون الضغط في النظام دائمًا أعلى من الضغط في الغشاء ، وإلا فلن يعمل الغشاء ببساطة.

عند تشغيل المضخة ، يبدأ الماء في ملء خزان التمدد وضغط الغشاء في الحجم ، نظرًا لضغطه المنخفض. بعد إيقاف تشغيل المضخة ، يتم معادلة الضغط في الغشاء وفي الخزان. عندما يفتح الصنبور ، يتدفق الماء من الخزان ، ويملأ حجم الماء المصبوب من الخزان الهواء في الغشاء. في اللحظة التي ينخفض ​​فيها الضغط في النظام إلى القيمة المحددة في المرحل ، يتم تشغيل المضخة وتتكرر العملية.

لذا ، دعونا نلخص النتيجة الوسيطة. يجب أن تكون مفاتيح تبديل الضغط غير المكلفة مجهزة بجهاز استشعار للتشغيل الجاف ومجمع هيدروليكي.
