التوصيل بدون سن اللولب للأنابيب الفولاذية ووصلة GEBO

ما هو كوليت وتركيب

لفهم كيفية عمل تركيبات الكوليت ، يجب أولاً أن تفهم ماهية الكوليت والتركيب. الكوليت ، الذي يناسب تصميمه على النحو الأمثل لاستخدامه في توصيل الأجزاء الأسطوانية ، عبارة عن غلاف معدني ، يتم على جانبه إجراء تخفيضات خاصة تشكل عدة بتلات نابضة. نظرًا لوجود مثل هذه البتلات ، فإن الكوليت يمارس ضغطًا على الجدران الداخلية للأنبوب ، وبالتالي يضغط على سطحه الخارجي على جدران خرطوشة التركيب. غالبًا ما يشار إلى التركيبات من نوع Collet التي تعمل وفقًا للمبدأ الموصوف أعلاه باسم تركيبات المشبك.

مخطط توصيل الأنابيب بتركيبات كوليت

بالنسبة للتركيب ، يشير هذا المصطلح إلى عنصر التوصيل المستخدم لإنشاء أنظمة خطوط الأنابيب لأغراض مختلفة. يتم استخدام تركيبات التصميم المناسب لحل المشكلات المختلفة ، والتي تشمل على وجه الخصوص:

• توصيل الأنابيب من نفس القطر وأقطار مختلفة ؛
• إنشاء مفاصل الزاوية في أنظمة خطوط الأنابيب ؛
• توصيل الأنابيب بأجهزة ومعدات السباكة المختلفة (صنابير ، فلاتر ، عدادات ، مضخات ، إلخ).

الأنواع الرئيسية من تركيبات الدفع

يتم ضمان الموثوقية العالية ، التي تميز مشبك كوليت للأنابيب ، ليس فقط من خلال الكوليت نفسه ، الذي يمارس الضغط على جدرانها الداخلية ، ولكن أيضًا من خلال صمولة التثبيت الخارجية

يعتبر خط الأنابيب الذي تم إنشاؤه باستخدام هذه الوصلات موثوقًا للغاية ودائمًا ، والأهم من ذلك أنه محكم

الفروق الدقيقة في توصيل الأجزاء

طريقة المقبس لتوصيل الأجزاء بسيطة للغاية. حافة أحد الأنبوب لها قطر أكبر ، وهو الذي يشكل المقبس الذي يتم فيه إدخال نهاية العنصر الآخر. لجعل الاتصال محكمًا ، يتم إدخال حلقة مطاطية خاصة في المقبس ، أو يتم استخدام ختم آخر. إن تركيب خط أنابيب بوصلات من هذا النوع ليس بالأمر الصعب ويشبه تجميع المصمم. هناك أنواع مختلفة من وصلات المقبس.

الخيار رقم 1 - لا الدائري

غالبًا ما تستخدم الطريقة لتوصيل أنابيب الحديد الزهر. يتم قياس التفاصيل. يتم وضع العنصر المدرج على قضبان خشبية ويتم نشره على طول الخط المقصود. يجب أن تكون نهاية الجزء الخارجي للجزء خالية من الشقوق أو الشقوق وأن تكون متعامدة تمامًا مع محور الأنبوب. يتم إدخال الأنبوب المحضر في المقبس. يجب سد الفجوة بداخله. يستخدم القنب المزيت أو الكتان القار كمادة مانعة للتسرب. يتم لف الطبقة الأولى في الأنبوب بحلقة ، بحيث لا تدخل أطراف الخيوط داخل الجزء. يتم سد الختم بمطرقة ومفك البراغي.

يتم وضع طبقات المواد المتبقية بنفس الطريقة حتى يتم ملء ما يقرب من ثلثي عمق التجويف. يتم وضع الطبقة الأخيرة مانعة للتسرب بدون تشريب ، مما قد يمنع الالتصاق بالمحلول. تمتلئ المسافة المتبقية إلى نهاية الأنبوب بمدافع الهاون الأسمنتية أو خليط الأسمنت الأسبستي ، المصطكي البيتوميني والمركبات المماثلة.

لإغلاق مفصل المقبس للأنابيب بدون مادة مانعة للتسرب ، يتم استخدام الكتان المقطر أو القنب المزيت.

الخيار رقم 2 - مع يا الدائري

تعتبر من الطرق الرئيسية لتوصيل الأنابيب البلاستيكية. في هذه الحالة ، يتم ضمان الضيق بواسطة حلقة مطاطية ، يتم تثبيتها بين الطرف المسطح للأنبوب وجدران التجويف. يسمح لك الختم ، الذي يمكن أن يكون إما بإدخالات بلاستيكية خاصة أو بدونها ، بالتعويض جزئيًا عن الاختلال المحتمل لمحاور الأجزاء المتصلة.ومع ذلك ، يمكن أن يتسبب التشوه غير المتكافئ لشريط السداد على الحلقة في حدوث تسريبات في منطقة المفصل. لذلك ، يجب ألا يزيد انحناء المحور عن سمك جدار الأنبوب لكل متر طولي لخط الأنابيب.

عند تثبيت وصلة مقبس بحلقة مانعة للتسرب ، من الضروري مراقبة محاذاة المراكز. خلاف ذلك ، فإن انحراف الأنبوب سيؤدي إلى تشوه الختم ، ونتيجة لذلك ، إحكام إغلاق المفصل بشكل غير كافٍ.

تنتج بعض الشركات المصنعة نماذج من المحملات والأكواع ليس في خط مستقيم ، ولكن بزاوية 87 درجة. وهكذا ، يدخل الأنبوب ، الذي يتم وضعه أسفل منحدر ، في المقبس دون تشويه الحلقات. أثناء التثبيت ، لمنع تلف الختم ، يتم عمل شطب على الطرف الأملس للأنبوب ومزيت بالصابون أو الجلسرين أو السيليكون. الزيوت غير مسموح بها. يتم توصيل المقبس بحلقة O على النحو التالي:

نتحقق من وجود حلقة o في المقبس وشطب على الطرف الأملس للأنبوب

نقوم بتنظيف الأجزاء من التلوث المحتمل ، ونستخدم مواد التشحيم.
نضع الحافة الملساء للهيكل على طول الطريق في المقبس ونضع علامة.
قم بإزالة الجزء بعناية من المقبس ، وادفعه للخارج بما لا يزيد عن 11 مم ، مع التركيز على العلامة المحددة مسبقًا. ستعوض الفجوة الناتجة عن تغيرات درجة الحرارة في طول الأنبوب

في المتوسط ​​، يعوض المقبس الواحد عن إطالة جزء من خط الأنابيب بطول مترين.

إذا كان من الضروري توصيل أنابيب من مواد مختلفة بهذه الطريقة ، يتم استخدام أنابيب انتقال خاصة.

الخيار رقم 3 - طريقة المقبس باستخدام اللحام

تم تصميم اللحام بمقبس التلامس للأجزاء البلاستيكية ويتم تنفيذه باستخدام معدات خاصة. في عملية التوصيل ، يتم استخدام آلة لحام ميكانيكية أو يدوية ، مزودة بأجهزة خاصة لتسخين العناصر. هذا هو مغزل مصمم لإذابة السطح الداخلي للجزء ، وغطاء يقوم بتسخين الجزء الخارجي من الأنبوب.

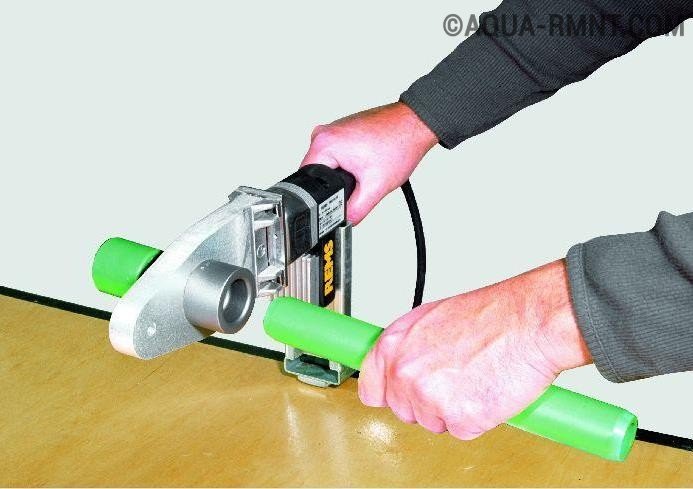

يتم توصيل أنابيب البولي بروبلين عن طريق لحام المقبس. في هذا الإجراء ، يتم استخدام آلة لحام خاصة ، والتي تقوم بتسخين الأجزاء إلى درجة الحرارة المطلوبة.

عملية الاتصال بسيطة للغاية. يتم تحديد مجموعة من شياق الجلبة ، بما يتوافق مع قطر الأنابيب المراد توصيلها. يتم تثبيت الأجهزة على النظام الأساسي للجهاز وتسخينها. يتم وضع الأجزاء على الجهاز وتسخينها لدرجة الحرارة المطلوبة. بعد الوصول إليه تتم إزالة العناصر بسرعة وبدقة وربطها بحركة دقيقة حتى تتوقف. يُترك الاتصال بلا حراك حتى يبرد البلاستيك ويصلب تمامًا.

التركيب

تركيب وصلات كوليت هو أبسط ما يمكن. تتنافس التركيبات الملولبة الكلاسيكية في سهولة التركيب ، ولكن من الضروري إغلاق الوصلة بشكل مستقل (بشريط دخان أو سحب من الكتان). علاوة على ذلك ، ستحتاج إلى القيام بذلك في كل مرة من جديد إذا كنت بحاجة إلى تفكيك التجميع. في حالة التركيب بالضغط ، هذا ليس ضروريًا.

للعمل سوف تحتاج:

• مقص للأنابيب البلاستيكية أو منشارا للمعادن ؛
• المعاير مع بيفيلر
• وجع أو وجع.

سنقوم بتحليل تركيب وصلة كوليت باستخدام مثال الأنبوب المعدني والبلاستيكي. مخطط العمل على النحو التالي:

• قطع الأنبوب
• قم بمحاذاة المحيط عن طريق وضع الأنبوب على المعاير وتحويله ؛
• قم بإزالة الشطب الداخلي (من الضروري أن لا يؤدي القطع غير المستوي إلى إتلاف حلقات الختم الموجودة على التركيب) ؛
• تفكيك المناسب عن طريق إزالة الجوز وحلقة كوليت ؛
• ضع الجوز والحلقة على الأنبوب بالترتيب الموصوف ؛
• اسحب الأنبوب على الوصلة حتى يتوقف ؛
• نقل كوليت في مكانه ؛
• شد الجوز.

مجموعة متنوعة من تركيبات الضغط

تحتوي تركيبات الدفع للأنابيب البلاستيكية على تركيبات داخلية ، يتم من خلالها ضغط الجدران البلاستيكية للأنبوب على الحشية عن طريق شد القفل.

مزايا وعيوب الاستخدام

يعتمد ضغط العمل الأقصى على درجة حرارة العمل ويتراوح من 5 إلى 10 بار. تتميز أدوات التوصيل المصنوعة من مادة البولي أميد بمقاومة عالية للتأثيرات الميكانيكية الخارجية مثل السحجات أو السحجات أو الصدمات ، مما يطيل عمر الخدمة وبالتالي يضمن التشغيل على المدى الطويل.

على الرغم من أنه لا يمكن استخدام المركبات الحمضية ، إلا أنها مقاومة لمركبات مثل. بنزين - قلوي - زيت السيارة والوقود. نقدم الأنواع التالية من التوصيلات الملتوية. تصاعد بخط مستقيم مع خيوط خارجية وداخلية وعبر. مسند رأس زاوية بخيط خارجي وداخلي.

لا تحتوي وصلات الأنابيب النحاسية على جلبة داخلية يتم دفع الأنبوب عليها. بالإضافة إلى هذا الاختلاف الصغير ، فإن تصميم جهاز التثبيت هو نفسه تمامًا: نفس طريقة الضغط مع صواميل الضغط وحلقة الختم. يتم استخدامها لإصلاح الأنابيب الصلبة ، ولكن يمكن استخدامها أيضًا للمواد اللينة. في الحالة الأخيرة ، يتم وضع غلاف دعم داخل الأنبوب البلاستيكي بحيث لا يتشوه تجويف الأنبوب عند شد الصواميل.

مثل أي تركيبات ، وصلات كوليت مصنوعة من مواد مختلفة. الوصلات النحاسية والبلاستيكية الأكثر شيوعًا. بالنسبة للأنابيب النحاسية ، غالبًا ما تستخدم تركيبات النحاس. يميل النحاس الناعم تحت الضغط إلى الاحتكاك بأسطح الضغط.

يتحمل ضغط العمل 25 بار ودرجة الحرارة 115 درجة مئوية. لكنها عرضة للتآكل ، لا ينصح باستخدامها في خطوط الأنابيب بوسائط عدوانية.

مصنوع من البولي إيثيلين أو البولي بروبلين المتين. يمكن استخدام أجزاء البولي إيثيلين لأنابيب البولي بروبيلين من النوع 3 (PPRC) والبولي إيثيلين المتصالب (PEX) وأنابيب HDPE.

عادة ما يتم تصنيع مادة البولي بروبيلين من بوليمر تقني مقاوم للصدمات. المشبك كوليت مصنوع من الفولاذ المقاوم للصدأ. حلقة الدفع من كوليت وأكمام التوجيه مصنوعة من البلاستيك. يمكن استخدام هذا التركيب لتوصيل الأنابيب المصنوعة من البولي إيثيلين والبولي يوريثين والبولي أميد والنايلون والمواد الاصطناعية الأخرى. تشمل هذه الفئة تركيبات الدفع للأنابيب البلاستيكية.

لتقوية المنتج ، تضيف بعض الشركات المصنعة حلقة معدنية خارجية فوق الخيط البلاستيكي الأنثوي.

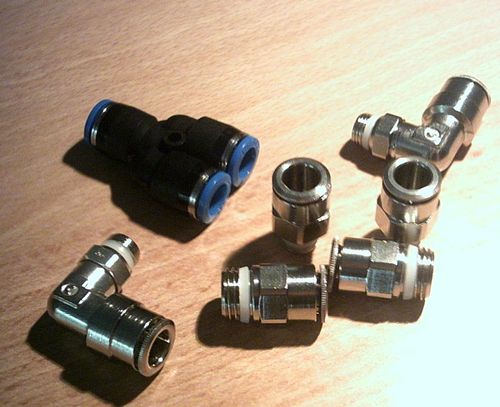

بشكل منفصل ، يجدر النظر في طرق توصيل الأنابيب الهوائية. تسمى الأنظمة الهوائية أنظمة الهواء المضغوط. يلزم وجود أجزاء ذات مقاومة متزايدة للضغط لضمان توصيلات مانعة للتسرب.

تجهيزات مثل هذه الأنظمة مقسمة إلى عدة أنواع. يمكن أن يكون كلاهما كوليت وليس.

• يتم تثبيت النوع الهوائي MV في أنظمة تنقية الهواء. إنها مصنوعة من البلاستيك عالي التقنية على أساس بوليمر الأسيتات. التركيبات المصنوعة من هذه المادة تتحمل ضغط يصل إلى 12 بار ، ودرجة حرارة التشغيل من -10 درجة مئوية إلى +70 درجة مئوية. تتميز بدرجة متزايدة من الصلابة ومقاومة التآكل.
• يمكن تصنيع التركيبات الهوائية من مواد أخرى مثل التفلون والبولي إيثيلين والبولي أميد والبولي يوريثين. كما يتم استخدام النحاس والسبائك غير القابل للصدأ والصلب. لكن الوصلات النحاسية محدودة الاستخدام في الظروف التي تستبعد تأثير البيئات العدوانية.
• تُستخدم أنابيب البولي يوريثين والبولي أميد كتجهيزات تعمل بالهواء المضغوط ، ولكنها لا تنتمي إلى فئة وصلات الضغط.

تتمثل المزايا الرئيسية لوصلات الدفع الهوائية في القدرة على تثبيت النظام وتفكيكه بسرعة. زادت جميع التركيبات الهوائية المنتجة اليوم من مقاومة درجات الحرارة والضغط العالي. يظل هذا النوع من الاتصال موثوقًا به لفترة طويلة ، مع الحفاظ على خصائصه. تعتبر التركيبات الهوائية محددة تمامًا ومصممة ليتم تثبيتها في أنظمة نقل وتحضير ومناولة محددة.تشمل عيوب تركيبات الدفع الهوائية حقيقة أنه لا يمكن استخدامها للتحكم في التدفق الرئيسي للغاز أو الهواء المتداول في النظام. لهذه الأغراض ، يتم استخدام نوع آخر من التركيبات الهوائية.

ما هو التركيب بالدفع

لفهم هذه المشكلة ، تحتاج إلى فهم تعريف المصطلحين: collet and fitting.

فى السوق يتم تقديم وفرة من التركيبات من مواد مختلفة:
البلاستيك والنحاس والصلب ، إلخ.

يمكن استخدامها للتوصيل البسيط لأنبوبين من نفس القطر ، وكمحولات بين الأنابيب ذات الأقطار المختلفة ، والمواد المختلفة (على سبيل المثال ، الانتقال من البلاستيك المعدني) ، تعمل كمحملات ، الصلبان ، الزوايا ، المقابس ، إلخ.

بفضل التثبيت المطوق للتركيب ، هذا الاتصال لا يتطلب معرفة خاصة ،
أدوات أو تكاليف مادية كبيرة. ولكن في نفس الوقت ، تكون الوصلات التي تنتجها هذه الطريقة ضيقة ومتينة.

• يمكن استخدام تركيبات كوليت في تركيب خطوط الأنابيب التي تنقل الماء الساخن والبارد والغازات والزيوت والوسائط الكيميائية ؛
• يجب ألا تزيد درجة حرارة الوسط المنقول عن 175 درجة مئوية
  ;
• لا يتجاوز الضغط المسموح به 1.6 ميجا باسكال ؛
• يتراوح القطر الداخلي لوصلات المشابك للأنابيب البلاستيكية أو المعدنية أو النحاسية في سوق البناء من 8 إلى 100 مم ؛
• يمكن أن يكون تركيب الدفع مستقيماً ، أو زاوية ، أو نقطة الإنطلاق ، أو الصليب ، وما إلى ذلك.

أنواع تركيبات الدفع

• تركيب أو اقتران بالدفع المباشر. يستخدم هذا النوع لتوصيل أجزاء الأنابيب التي لها نفس القطر من نفس المادة ؛
• يلزم تركيب انتقال إذا لزم الأمر لتوصيل أنابيب بأقطار مختلفة أو للانتقال بين أنابيب من مواد مختلفة (على سبيل المثال ، توصيل الأنابيب المعدنية والبلاستيكية والمعدنية) ؛

• يستخدم موصل الزاوية أو المخرج لترتيب الزوايا والانعطافات من 45 إلى 120 درجة ؛
• صليب - عنصر يسمح في اتجاهين ؛
• يتم استخدام نقطة الإنطلاق إذا كان من الضروري وجود فرع أحادي الاتجاه من التدفق ؛
• يعمل التركيب كمحول من الأنبوب إلى الخرطوم ؛
• اللازمة لإغلاق التدفق في نهاية خط الأنابيب.

المميزات والعيوب

تركيب الضغط - الموصل الأكثر شيوعًا.
هذا يرجع إلى عدد من المزايا التي لا يمكن إنكارها:

• تكلفة معقولة
• نطاق نموذج واسع
• التواجد في مجموعة متنوعة من المتاجر المتخصصة ؛
• سهولة أعمال التركيب التي يمكن لكل مستهلك التعامل معها ؛
• إمكانية التثبيت بوسائل مرتجلة دون شراء أي معدات خاصة ؛
• ضيق وموثوقية عالية لمفاصل الأنابيب المعدنية والبلاستيكية والنحاسية ؛
• متانة؛
• إمكانية إعادة استخدام ربط العناصر. بفضل هذا ، تكون التركيبات القابلة للضغط ملائمة للاستخدام حتى في الهياكل المؤقتة ؛

ومع ذلك ، هناك أيضًا بعض العيوب:

من وقت لآخر ، يضعف مشبك كوليت ، لذلك هناك حاجة إلى إحكام ربط الجوز بشكل دوري ؛
نتيجة للعيب الأول هو فرض حظر قاطع على غرس موصلات كوليت في الجدران

يجب أن تكون متاحة دائمًا للصيانة الوقائية والإصلاح ؛
تركيب تركيبات الكوليت ، على الرغم من أنها لا تتطلب معرفة ومهارات خاصة ، إلا أنها تتطلب ذكاء وحذر. يجب شدها بحساسية حتى لا يتصدع الكوليت أو الصامولة (هذا ينطبق بشكل خاص على الموصلات البلاستيكية).

تصنيف المناسب

يتم تصنيف وصلات التوصيل من هذا النوع وفقًا لهذه المعايير.

تركيبات التوصيل للأنابيب مصنوعة من مواد مختلفة

مواد الإنتاج

اعتمادًا على المواد التي يتم إنتاجها منها ، الأجزاء هي:

• المعادن - من الحديد (الحديد الزهر والصلب) والمعادن غير الحديدية (النحاس والتجهيزات النحاسية لأنابيب HDPE) ؛
• بلاستيك.

قواعد التثبيت

وفقًا لخصائص تركيب التركيبات ، يتم تقسيمها إلى الأنواع التالية:

1. مترابطة. يتم التثبيت باستخدام خيط.
2. ملحومة. العناصر متصلة باللحام بالغاز.
3. تركيبات الصحافة. أنها توفر نوبة آمنة ولكنها تتطلب أداة العقص خاصة.
4. محولات كوليت. يتم إصلاح الأنابيب في هذه الحالة بحلقات o.

دعنا نلقي نظرة فاحصة على آخر واحد.

تكنولوجيا التركيب

عند تركيب الأنابيب باستخدام وصلات كوليت ، يلزم تثبيت الكوليت داخل الهيكل. الجوز الخارجي مشدود بمفتاح ربط قابل للتعديل. وبالتالي ، يتم تحقيق المستوى الأمثل من إحكام الهيكل. يتم تنفيذ نفس الإجراءات مع الجزء الثاني من الهيكل.

يجب أن نتذكر أن هذه العناصر تمارس ضغطًا كبيرًا على الهيكل. لهذا السبب ، في حالة تركيب الأنابيب البلاستيكية ، يجب التحكم في مستوى التثبيت. إذا تم استخدام القوة المفرطة ، يمكن أن يتشوه الهيكل بشدة. لهذا السبب ، من الضروري محاولة تنظيم جهودك ، وتجنب حدوث تشققات في المنتج. إذا كنت تريد معرفة المزيد حول ميزات أجهزة العقص هذه وتفاصيل التثبيت ، فيمكنك دائمًا مشاهدة الصور حول هذا الموضوع.

مزايا

ظهرت تركيبات الدفع في السوق مؤخرًا نسبيًا ، لكنها سرعان ما اكتسبت انتباه جمهور المستهلكين. وهذا لا يثير الدهشة ، لأنها تتميز بعدد من المزايا المهمة:

• قيمة ديمقراطية
• القدرة على العثور على العناصر في كل متجر من ملف التعريف المقابل ؛
• سهل التنصيب؛
• ضيق وجودة وموثوقية الاتصالات ؛
• متانة؛
• إمكانية إعادة الاستخدام ، مما يسمح باستخدام العناصر في الهياكل المخطط لها ، بعد فترة زمنية معينة ، ليتم تفكيكها.

ومع ذلك ، فإن تركيبات الدفع لها عيوب أيضًا. على وجه الخصوص ، هذا هو ضعف تدريجي في المشبك. لهذا السبب ، تتطلب هذه الوصلات تشديدًا منتظمًا.

عند تركيب الأنابيب ، من المهم ألا تنسى توفير وصول غير معاق للوصلات. من المهم أيضًا أن تتذكر أن الهياكل التي لها مثل هذه الوصلات لا يمكن وضعها في الجدران.

هذا يقلل من اتساع استخدامها ، ولكن ليس بشكل كبير.
