مضخات الآبار اللولبية

الخصائص

المضخات اللولبية عبارة عن وحدات تروس دوارة حجمية. تتميز الأجهزة بمقاومة عالية للإجهاد الميكانيكي والمواد الكيميائية الشديدة ، مما يسمح باستخدامها عند العمل مع جميع أنواع السوائل ، بما في ذلك النفايات السائلة الملوثة والصناعية. المضخات قادرة على ضخ المياه بالرمل دون التعرض لخطر الانسداد أو الفشل. على عكس النماذج السطحية ، يجب غمر الأجهزة اللولبية بالكامل تحت الماء.

نطاق استخدام المضخات اللولبية واسع جدًا. وجدت الأجهزة تطبيقاتها في صناعة المواد الغذائية. بمساعدتهم ، يتم ضخ المواد اللزجة ، مثل الحليب المكثف والعجين. يتم استخدام الأجهزة بنشاط في آبار الغاز والنفط والارتوازية ، في ترتيب النوافير وإمدادات المياه المنزلية ، لملء صهاريج التخزين والبرك.

يتم تشغيل الوحدات على عمق 8 أمتار ، يدور الدوار بسرعة 6 آلاف دورة في الدقيقة ، ويتراوح ضغط السائل عند المخرج من 4 إلى 25 جوًا ، اعتمادًا على الغرض من المضخة و عدد البراغي.

تتميز المضخات اللولبية بمصدر إخراج كبير جدًا وقوة ومتانة عالية. وهذا يسمح باستخدامها ليس فقط للاحتياجات المنزلية ، ولكن أيضًا كمعدات ضخ في صناعات التعدين والمعالجة الكبيرة. يختلف أداء الطرازات من 1500 إلى 6000 لتر في الساعة.

أنواع المضخات اللولبية الغاطسة والسطح

التعديلات:

• غاطسة أو عميقة - توضع داخل البئر على كابل مرن.
• بئر سطحي - مثبتة على سطح الأرض وينصح باستخدامها لإنشاء محطات ضخ.

النماذج الشعبية للمضخات اللولبية:

1. برج الدلو - يستخدم في الآبار التي لا يقل قطرها عن 100 مم. يتم إنتاجه في تعديلين - NVP 0.32-32 و NVP 0.32-63. الإنتاجية - حوالي 0.32 × 10 -3 م 3 / ث ، الضغط - حتى 63 مترًا ، الوزن - 12 و 17 كجم.
2. Belamos - يتم إنتاج نماذج منزلية من سلسلة 3SP و SP. كل منهم بهيكل من الفولاذ المقاوم للصدأ. تم تصميم المضخات من سلسلة 3SP لتزويد المياه من الآبار بقطر داخلي 80 مم. رأس اسمي يصل إلى 40 مترًا ، ومعدل تدفق يصل إلى 1.5 متر مكعب / ساعة ، وطول كابل لا يقل عن 15 مترًا.المضخات من سلسلة SP مصممة لإمداد المياه الفردية للداشا والمنازل الريفية. قطر ثقب لا يقل عن 4 بوصات. السعة 1.7-1.8 متر مكعب / ساعة ، رأس 95-150 متر ، طول كابل الكهرباء 20 متر.
3. Unipump ECO VINT متاح في 3 تعديلات. واحدة من أفضل مضخات المياه لمنزل خاص - إمدادات المياه المستقلة ، سقي حديقة ومنزل ريفي. مصمم للآبار بقطر لا يقل عن 85 مم. رأس يصل إلى 90 مترًا ، بسعة تصل إلى 33 لتر / دقيقة ، مزود بكابل بطول 20 مترًا. يتم توفير المياه بسبب دوران المسمار العامل في القفص المطاطي. يبسط عدم وجود المسمار اللولبي من صيانة المضخة ويزيد من موثوقيتها ومتانتها.
4. تم تصميم Sprut ZGD لضخ المياه النظيفة نسبيًا. جسم المضخة مصنوع من الحديد الزهر ، والمثقب وعمود التشغيل مصنوعان من الفولاذ المقاوم للصدأ. موانع التسرب الميكانيكية من الجرافيت الخزفي ، قوة المحرك 750 واط ، معدل التدفق 3.6 متر مكعب / ساعة. جنبًا إلى جنب مع المركب الهيدروليكي ، يتم استخدام ZGD كمحطة ضخ موثوقة لإمداد المستهلكين بالمياه دون انقطاع.

مزايا المضخات اللولبية الغاطسة:

• تصميم بسيط ومريح ، مما يتيح سهولة الصيانة والإصلاح ؛
• إمكانية إجراء إصلاحات ميدانية دون استخدام أدوات ومعدات خاصة ؛
• استخدام أدوات التوصيل القياسية ذاتية القفل ، والتي تجعل من السهل فك وتركيب أختام الزيت والأختام الميكانيكية ؛
• يسمح جسم القشرة بتحويل الأنبوب الفرعي للنقع بزاوية 90 درجة ؛
• استخدام المحركات الكهربائية التي لا تخلق اهتزازات ، مما يقلل بشكل كبير من توليد الموجات الصوتية ويقلل من الضوضاء الصادرة عن المضخة ؛
• استخدام تقنيات المعالجة المتقدمة التي تقلل من تكلفة أجزاء المضخة دون فقدان خصائص المستهلك ؛
• القدرة على ضخ المياه بمختلف الملوثات (الرمل والطين والمعلقات) دون المساس بالأداء ، على سبيل المثال ، مضخة الطين الغاطسة للآبار ؛
• موثوقية ومتانة عالية.

توصيات للتثبيت الصحيح

من أجل عدم تسبب المضخة اللولبية للبئر في حدوث مشاكل أثناء التشغيل والتعامل بشكل فعال مع مهمة ضخ وسيط سائل ، من المهم تثبيته بشكل صحيح. على الرغم من أن تركيب معدات الضخ من هذا النوع يشبه إلى حد كبير قواعد تركيب آلات الطرد المركزي الهيدروليكية ، إلا أن هناك بعض الفروق الدقيقة في هذا الإجراء التي يجب أخذها في الاعتبار.

مثل أي نوع آخر من المضخات الغاطسة ، يتم إنزال الأجهزة اللولبية في أنبوب غلاف مركب في بئر محفور مسبقًا. لإصلاح المضخة اللولبية على عمق معين ، يتم استخدام كابل معدني ، حيث يتم تعليق الجهاز في داخل الغلاف. يتم توفير مصدر الطاقة للمضخة المغمورة في البئر ، بالإضافة إلى توفير إشارات التحكم لعناصر التشغيل الآلي ، عن طريق كابل خاص متصل بالمطاريف المناسبة.

في الحالات التي يتم فيها استخدام معدات الضخ عالية الطاقة لتجهيز البئر ، يمكن استخدام العديد من الكابلات في وقت واحد لتوصيلها بشبكة الإمداد بالطاقة ووحدة التحكم. يتم إمداد الوسط السائل ، الذي يتم ضخه بواسطة مضخة لولبية ، من عمق البئر إلى السطح بواسطة خرطوم قوي ، يمكن أن يكون قطره الداخلي ، اعتمادًا على طراز الجهاز المستخدم ، في نطاق 25-50 ملم.

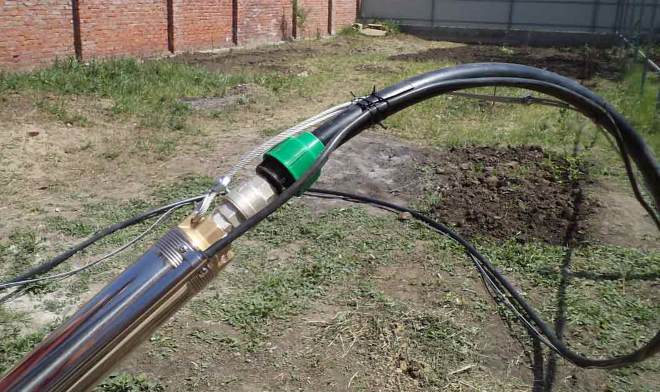

مضخة لولبية معدة للغمر في البئر

تتم عملية توصيل وتثبيت مضخة لولبية غاطسة وفقًا للخوارزمية أدناه.

1. يتم توصيل المضخة المخططة للإنزال في البئر بشبكة الإمداد بالطاقة وتبدأ لفترة قصيرة من الزمن. هذا ضروري للتحقق من وظائف الجهاز.
2. إذا كانت المضخة تعمل بشكل طبيعي ، فسيتم توصيل كابل كهربائي بها ، والذي سيتم إنزاله في البئر.
3. يتم توصيل خرطوم بأنبوب الضغط للمضخة اللولبية ، والتي من خلالها يتم توفير السائل من المصدر إلى السطح.
4. يتم سحب خرطوم وكابل مصدر طاقة المضخة معًا بواسطة المشابك ، ويجب إجراء هذه الوصلات بطول الخرطوم والكابل بالكامل.
5. يتم ربط كابل الأمان بالمضخة (لهذا الغرض ، يوجد ثقب تركيب خاص على جسم الماكينة الهيدروليكية).
6. إذا تم تزويد جهاز استشعار مستوى السائل من النوع العائم بالمضخة ، فيجب توصيله بالجهاز.
7. متصلة بجميع الاتصالات ، يتم إنزال المضخة بعناية في الغلاف إلى العمق المطلوب. يجب أن يتم ذلك بعناية قدر الإمكان حتى لا يتلف جسم الجهاز عندما يتلامس مع جدران الأنبوب.
8. بعد أن تكون المضخة على العمق المطلوب ، يجب تثبيت موضعها عن طريق ربط الطرف العلوي لكابل الأمان بقضيب عرضي مركب على سطح الأرض.
9. يتم توصيل الجزء العلوي من خرطوم الضغط بخط الأنابيب ، حيث يجب أولاً تثبيت صمام فحص (إذا لم يكن في تصميم الآلة الهيدروليكية نفسها) ، وصمام بوابة ، ومقياس ضغط ، وكوع فرعي.
10. بعد إجراء جميع التوصيلات ، وتثبيت المضخة بإحكام في البئر على العمق المطلوب ، يتم إجراء تشغيل اختباري.

تتم إزالة الأنبوب من سلسلة الغلاف من خلال رأس البئر مع كابل الطاقة

أثناء التشغيل الاختباري للمضخة اللولبية الغاطسة المثبتة ، يجب الانتباه ليس فقط إلى تدفق الوسط السائل عبر خرطوم الضغط ، ولكن أيضًا إلى وجود ضربات واهتزازات أثناء تشغيل الجهاز. في حالة ملاحظة هذه الظواهر ، فإن تركيب المضخة اللولبية غير صحيح

يجب تصحيح ذلك عن طريق إعادة تثبيت الجهاز وفقًا للمخطط أعلاه. على عكس مضخات الطرد المركزي الغاطسة ، لا تولد النماذج اللولبية اهتزازًا أثناء تشغيلها. هذا هو السبب في أن وجود اهتزاز (وحتى طرق أكثر من ذلك) أثناء تشغيل مضخة لولبية هو دليل على تركيبها غير الصحيح أو عطلها. وهذا يتطلب استخراج المعدات من البئر وتشخيص دقيق لحالتها الفنية.

مزايا المضخات اللولبية

• تقوم المضخة اللولبية للمياه بعمل ممتاز في ضخ المواد الصلبة دون الإضرار بآليات الجهاز.
• الجهاز مضغوط بشكل لا يصدق ، مما يسمح باستخدامه في مختلف الظروف.
• تزن المضخة قليلاً نسبيًا ، لذا يمكن حملها دون بذل أي مجهود إضافي.
• يمكن تعليق المضخات اللولبية للآبار على كابل ، مما يسهل التشغيل في مواقف معينة.
• يعمل الجهاز بفاعلية في الوضعين الرأسي والأفقي.
• المضخة قادرة على العمل لفترة طويلة دون انقطاع.
• تتواءم الآلية القوية للمضخات اللولبية للآبار بشكل مثالي حتى مع الخلائط الغرينية السميكة.
  الوحدة سهلة الصيانة والإصلاح.
• لا تصدر المضخة ضوضاء غير ضرورية حتى مع العمل الشاق ، ولا يوجد اهتزاز ، مما يطيل بشكل كبير من عمر الجهاز.

الأصناف والخصائص التقنية الرئيسية

هناك نوعان من المضخات اللولبية. المعلمة الأساسية لهذا التقسيم هي عمق العمل الذي يمكن أن تعمل به هذه الآلات الهيدروليكية. لذلك ، بناءً على هذه الخاصية ، يميزون:

• مضخات لولبية قياسية
• أجهزة الفئة العميقة.

تستخدم مضخة لولبية من الفئة القياسية لضخ المياه من الآبار أو الآبار التي لا يتجاوز عمقها 20-25 مترًا. غالبًا ما تستخدم هذه المضخات لخدمة الآبار ذات معدل التدفق الصغير ، والتي تم حفرها في طبقات المياه الجوفية في التربة الرملية (الآبار الرملية). نظرًا لأنه يمكن استخدام المضخة اللولبية لضخ الوسائط السائلة بقدرات مختلفة ، مع الحفاظ على ضغط ثابت للتدفق المتولد وعدم الاهتمام بمحتوى شوائب الرمل في تركيبة المياه ، فإن هذا الجهاز مناسب على النحو الأمثل لخدمة الآبار من هذا النوع .

مضخة لولبية أحادية الكتلة مع الموقع العلوي لمدخل الماء

تم تجهيز مضخة الآبار اللولبية من الفئة العميقة بمسمار ممدود ، والذي يحدد القدرات التقنية الرائعة لمثل هذه الآلة الهيدروليكية. بفضل القوة والموثوقية العالية ، يمكنها أن تخدم بنجاح الآبار الارتوازية ، التي يقع فيها الماء على عمق يصل إلى مائة متر. بطبيعة الحال ، فإن سعر هذه النماذج أعلى بكثير من تكلفة الأجهزة من الفئة القياسية ، ولكن في كثير من الحالات ، عندما يكون من الضروري توفير إمدادات المياه من الآبار ذات العمق الكبير ، فإن هذه المعدات لا غنى عنها ببساطة.

ضع في اعتبارك الخصائص التقنية التي تتمتع بها المضخة اللولبية للبئر ، فيما يتعلق بنماذج فئة السعر المتوسط:

• الأداء ، يوضح مقدار وسيط السائل الذي تستطيع المضخة ضخه لكل وحدة زمنية - 1500-2000 لتر / ساعة ؛
• يبلغ ضغط تدفق السوائل المتولد 40-60 مترًا من عمود الماء ؛
• تتراوح درجة الحرارة التي قد يحتوي عليها الوسط السائل الذي يتم ضخه من +5 إلى +40 درجة مئوية ؛
• حجم الجسيمات الصلبة غير القابلة للذوبان التي قد تكون موجودة في الماء الذي تم ضخه - 2 - 2.5 مم ؛
• تبلغ قوة المحرك الكهربائي الذي يدير العضو الدوار والمسمار من 1 إلى 1.5 كيلو واط.

مجموعة مضخة برغي سبروت

يمكن تشغيل معظم نماذج المضخات اللولبية متوسطة السعر ، والتي غالبًا ما تستخدم لتجهيز أنظمة إمدادات المياه المستقلة المحلية ، من شبكة كهربائية بقدرة 220 فولت.

تتميز المضخات اللولبية للاستخدام الصناعي بخصائص تقنية أكثر إثارة للإعجاب. على وجه الخصوص ، يمكن لمثل هذه الأجهزة ، دون المساس بحالتها الفنية ، أن تضخ بنجاح وسائط سائلة ، تتجاوز درجة حرارتها القيم المذكورة أعلاه بشكل كبير. بالإضافة إلى ذلك ، فإن المضخات اللولبية الصناعية قادرة على العمل مع الوسائط السائلة التي تحتوي على مواد صلبة غير قابلة للذوبان في تركيبها ، والتي يتجاوز حجم الجسيمات منها 2 - 2.5 مم.

مضخة لولبية في قاع البئر لمآخذ المياه الارتوازية

الجزء الرئيسي من أجزاء جسم مضخات البئر من النوع اللولبي مصنوع من الفولاذ المقاوم للصدأ ، والعناصر الفردية مصنوعة من البلاستيك المتين. لإغلاق عناصر الهيكل الداخلي لمثل هذه الآلات الهيدروليكية ، يتم استخدام جوانات من المطاط والسيليكون.

نظرًا لأن العناصر المتحركة للهيكل الداخلي للمضخات اللولبية تتلامس باستمرار مع وسط السائل الذي يتم ضخه ، فلا يلزم تزويدها بتبريد إضافي.

مضخات لولبية

هذه الأجهزة تشبه الأجهزة الدوارة. في نفوسهم ، تعمل المروحة ذات الشفرات كعنصر عمل. الوحدة تشبه اوجير مطحنة اللحم. عندما يدور ، يمتص الجهاز الماء إلى الداخل ويتم توفيره تحت ضغط أنبوب المخرج.

مزايا وعيوب جميع التكوينات هي نفسها. تختلف فقط في عدد قليل من الخصائص التقنية.

مزايا المضخات اللولبية

عند تحديد أيهما أفضل - مضخة دوامة أو مضخة طرد مركزي لنظام إمداد المياه لديك ، ضع في اعتبارك مزايا النوع الأول من الوحدات:

عيوب المضخات اللولبية

1. ضخم. الفرق بين مضخة دوامة ومضخة طرد مركزي هو أن الثانية أكثر إحكاما.
2. عدم القدرة على جرعات الحجم الموفر من الماء.
3. إزعاج أثناء الإصلاح والصيانة - يرجع ذلك إلى حقيقة أن جميع الوحدات مزودة بمسمار غاطس. يجب إزالة الجهاز من البئر ، وفي حالة حدوث عطل في الشتاء ، فهذه مشكلة.

حساب مضخة البئر

إذا كان التحديد التجريبي لكمية السائل الذي يتم ضخه بواسطة مضخة كهربائية لا يسبب صعوبات كبيرة ، فعندئذ يتم استخدام الصيغ البسيطة للعثور على الضغط المطلوب. هناك عدة خيارات لحساب الضغط ، أحدها كالتالي:

H (م) = P x 10.2 + Hb + Hp ، أين

H (م) - الارتفاع المحدد لارتفاع السائل بالأمتار ؛

P - الضغط الذي يجب إنشاؤه في خط المستهلك ، المشار إليه في الأجواء أو تحويله إلى قضبان (بار) ؛

Нв - فرق الارتفاع بين مرشح الشفط للمضخة الكهربائية وخط المستهلك ؛

Np - فقدان الضغط بسبب المقاومة الهيدروليكية لخط الأنابيب.

أرز. 11 جدول لحساب خسائر خط الأنابيب

سننظر في اختيار مضخة كهربائية مناسبة لبئر ماء باستخدام مثال عائلة مكونة من 5 أشخاص ، تتطلب احتياجاتهم حجم إمداد يبلغ حوالي 3 متر مكعب / ساعة ، مع أقصى ضغط للنظام يبلغ 3 بار. من المفترض أن يكون فرق الارتفاع 30 مترًا ، وأن المياه الرئيسية مصنوعة من أنبوب بلاستيكي بقطر داخلي 1 بوصة (القطر الخارجي 32 مم) لمخرج مضخة كهربائية قياسي بطول 50 مترًا.

تتمثل الصعوبة الرئيسية في هذه الحسابات في تحديد الخسائر الهيدروليكية في خط الأنابيب. الحقيقة هي أنها لا تعتمد فقط على مادة تصنيع الأنابيب ، ولكن أيضًا على حجم السائل الذي يمر عبرها ، وبالتالي ، في الحسابات ، يسهل تحديد هذا المؤشر وفقًا للجدول في الشكل 11.

تحتوي الأعمدة على صفين من الأرقام ، فنحن مهتمون فقط بالشكل السفلي مع تحديد الخسائر في مقطع طوله 100 متر من خط الأنابيب (البيانات معطاة بالأمتار).لإجراء حسابات أكثر دقة ، يوضح الجدول الخسائر في الأكواع والصمامات والمحملات وصمامات الفحص (يشار أيضًا إلى المعلمة المطلوبة بالأمتار).

لنفترض أن لدينا نظامًا به صمام فحص واحد ، نقطة الإنطلاق ، محبس الإغلاق و 3 أكواع بزاوية 90 درجة ، يبلغ إجمالي طول الخسارة ، استنادًا إلى الجدول ، 12 مترًا.

لذلك ، نحدد الخسائر:

حصان = (50 + 12) × 11 \ 100 \ u003d 6.82 (م)

ونحصل على النتيجة الإجمالية:

H (م) = 3 × 10.2 + 30 + 6.82 = 67.42 (م)

لتحديد المضخة التي نختارها ، سنستخدم ، على سبيل المثال ، جدولًا لنماذج Grundfos (الشكل 12). يمكن أن نرى منه أن تعديل SQ 3-65 هو الأنسب لهذا الضغط وحجم الضخ. في حالة عدم وجود مثل هذه الجداول ، يتم اختيار المضخة الكهربائية وفقًا لخصائص الضغط والتدفق (النقطة 1 في الشكل 13).

أرز. 12 جدول خصائص ضغط Grundfos

اختيار وصيانة تكنولوجيا المسمار

من أجل اختيار تقنية اللولب الأنسب لاحتياجات الإنتاج ، يجدر التفكير في بعض ميزات التصميم. لتحديد الجهاز الذي تختاره ، يجب أولاً تحديد نوع الجهاز الذي تحتاجه ، والذي سيعتمد عليه مؤشر الأداء بالمتر المكعب في الساعة أو اللترات في الدقيقة.

ثم حدد مستوى الضغط المطلوب وارتفاع عمود السائل في منطقة الفوهة ، ما يسمى بمؤشر NPSN. بالإضافة إلى ذلك ، من الضروري مراعاة مؤشرات التركيب الكيميائي والكثافة واللزوجة ودرجة الحرارة والتوازن الحمضي القاعدي للمواد التي يتم ضخها. بالإضافة إلى ذلك ، ضع في اعتبارك كمية المواد الكاشطة واحتمال وجود جزيئات صلبة في تكوين المادة التي يتم ضخها.

ثلاثة جهاز مضخة لولبية

حسنًا ، لا تنس أن تأخذ في الاعتبار الجهد والتردد لمصدر الطاقة ونوع آلية النقل من المحرك إلى المضخة. ستكون مجموعة أدوات الإصلاح التي تحتوي على معظم قطع الغيار الضرورية ، والتي تم تضمينها في قائمة المعدات ، ذات فائدة كبيرة.

تتكون مجموعة أدوات إصلاح المضخة اللولبية عادةً من برغي بديل وحشية مطاطية. لذلك ، يمكن استبدال المثقب في حالة التآكل بشكل مستقل دون الحاجة إلى الاتصال بقسم الخدمة.

مجالات الاستخدام

تستخدم تقنية اللولب في العديد من مجالات الإنتاج الصناعي وللاحتياجات المحلية. من بين الأنواع الرئيسية لمعدات الضغط من النوع اللولبي:

مخطط تفصيلي لمضخة المسمار

• مضخة لولبية للمياه (أشكال مختلفة من مضخة الطرد المركزي - مضخات كهربائية مفرغة ، مضخة لولبية تعمل بالهواء المضغوط ، مضخة غاطسة عميقة) ؛
• مضخة برغي الطعام (الحليب والزيوت والدهون والحلويات وغيرها) ؛
• أجهزة للصناعات الدوائية والكيميائية ؛
• معدات لصناعة النفط والغاز والبتروكيماويات.
• معدات لمحطات الطاقة.
• معدات للصناعة البحرية وبناء السفن.

يرجع المستوى المتزايد للمقاومة الكيميائية الميكانيكية للعديد من المواد غير الكاشطة والعناصر اللزجة التي قد تكون موجودة في السائل إلى تركيبة المطاط الصناعي لمبيت الجزء الثابت. بالإضافة إلى ذلك ، فإن تكوين غلاف الجزء الثابت هو الذي يحدد الحد الأقصى لنطاق درجة الحرارة المسموح به والذي يمكن أن تعمل به تقنية اللولب.

على سبيل المثال ، في صناعة النفط ، تُصنع العلب من اللدائن المرنة NBR ، والتي يمكنها تحمل درجات حرارة تصل إلى 80 درجة مئوية. في تكنولوجيا اللولب للاستخدام الصناعي العام ، يتم استخدام مواد EPDM و HYPALON ، والتي يمكنها العمل في درجات حرارة تصل إلى 120 درجة مئوية. وفي الصناعة الكيميائية ، يتم استخدام المطاط الصناعي من نوع FKM ، والذي يمكنه تحمل درجات حرارة تصل إلى 150 درجة مئوية.

ميزة المضخات اللولبية

يتم توفير القدرة على ضخ المياه مع عدد كبير من الادراج من خلال الهيكل الخاص للجزء الداخلي من الجهاز. لفهم كيفية عمل المضخة اللولبية للبئر ، يكفي التفكير في مطحنة لحوم المطبخ التقليدية ، حيث يقوم الجزء الرئيسي - المسمار أو البريمة - بتدوير وتعزيز اللحم المفروم أو أي تناسق آخر. في المضخة ، يتم وضعها في غلاف مطاطي ، متصل بالمحرك عن طريق عمود كاردان. تتميز الأجهزة المصممة لضخ الأحجام الكبيرة بأغلفة صلبة وقادرة على تحمل ضغط كبير.عندما يدور العمود ، يتحرك المسمار ، والذي يتبع المسار المتطور - تشكل لفات المسمار والسطح الداخلي المطاطي تجاويف ترتفع باستمرار إلى خرطوم الإمداد أو الأنبوب. ينتقل السائل إلى الحجرة ، ويجبره الضغط على الاستمرار في التحرك لأعلى ، وتستمر مناطق الخلخلة في التكون في أنبوب المدخل ، مما يضمن إمدادًا موحدًا للمياه من البئر.

إذا قمت بفحص العينة بعناية (أو ، مرة أخرى ، مطحنة اللحم) ، يمكنك أن ترى أن الرمل أو الشوائب الأخرى ليس لها مكان لتعلق أو تتباطأ - فهي ترتفع مع تدفق السائل.

يعطي هذا التصميم ميزة لا يمكن إنكارها على معدات نقل المياه من الدوامات وأنواع الطرد المركزي ، حيث إنها مضخات لولبية للآبار التي تطيل عمر مصدر المياه وتوفر في النهاية كمية كبيرة. وفقًا للتصنيف ، تعتبر المضخات اللولبية أجهزة ذاتية التحضير ذات هيكل متعدد المراحل. تجعل الخطوط المطورة للنماذج المدمجة آبارًا قابلة للحياة حتى الضعيفة ذات القطر الأدنى.

يتأثر اختيار المعدات المثلى بالمكان الذي سيتم تركيبها فيه. للتركيب في البئر ، تكون العينات مناسبة لتوصيلها بجدار عمود البئر. عند التثبيت في البئر ، يكون الأمر أسهل - فأنت بحاجة إلى عينة بكابل قوي. بالنسبة للمنزل ، فإن النموذج المصمم للجهد القياسي مناسب.

توصيات لاختيار مضخة للبئر

من بين الأنواع المختلفة لمعدات الضخ المستخدمة لضخ المياه من بئر أو بئر ، فإن الأجهزة الغاطسة هي الأكثر شيوعًا. تفسر هذه الشعبية من خلال عدد من مزايا المضخات الغاطسة ، والتي تشمل:

1. لا ضوضاء أثناء العملية
2. القدرة على ضمان إمداد المياه دون انقطاع من بئر مخدومة ؛
3. سهولة التركيب؛
4. القدرة على توفير إمدادات المياه من الآبار ذات العمق الكبير ؛
5. أبعاد مدمجة
6. لا حاجة لتبريد إضافي لمحرك القيادة ؛
7. خصائص مقاومة التآكل للمواد التي يتكون منها الجسم.

عند اختيار مثل هذا الجهاز ، يجب الانتباه إلى معلمات مثل:

• الحاجة الإجمالية لنقاط امتصاص الماء في الماء ، والتي يجب أن توفرها المضخة المختارة ؛
• خصائص البئر الذي سيتم ضخ المياه منه (القطر والعمق) ؛
• البيانات الجيولوجية للمنطقة التي تم حفر البئر فيها (العمق الذي توجد فيه المياه الجوفية ، نوع التربة ، إلخ) ؛
• التواجد في الموقع حيث من المخطط تركيب معدات الضخ ، مصدر طاقة.

الخصائص التقنية الرئيسية التي يتم من خلالها اختيار معدات الضخ هي:

• أداء الجهاز ، الذي يحدد مقدار السائل الذي يمكن ضخه لكل وحدة زمنية ؛
• الرأس (تُقاس هذه المعلمة بالأمتار لعمود الماء ، وتشير إلى أي ارتفاع وإلى أي مدى تستطيع المضخة نقل السائل عبر نظام خط الأنابيب).

يمنحك هذا النهج عند اختيار معدات الضخ الفرصة لتحديث محطة الضخ بشكل أكبر ، إذا لزم الأمر.

تركيب مضخات الآبار العميقة ، كقاعدة عامة ، لا يسبب أي صعوبات خاصة ؛ يمكن إجراؤها حتى بدون خبرة في تنفيذ مثل هذه الإجراءات. عند تشغيل المضخات الغاطسة ، وكذلك معدات الضخ من أي نوع آخر ، لا ينبغي لأحد أن ينسى صيانتها المنتظمة ، والتي ستطيل بشكل كبير فترة استخدامها الخالي من المتاعب.

مبدأ تشغيل وجهاز مضخات الطرد المركزي الكهربائية

العنصر الرئيسي لمضخة الطرد المركزي هو محرك يوضع بإحكام في جسم الجهاز ، ودفاعة على شكل قرص مع دافع أحادي الجانب ، مثبت على عمودها.أثناء التشغيل ، يتم سحب السائل من خلال مدخل الغلاف الموجود في الجزء المركزي من المكره ، وتدفعه شفراته المنحنية نصف القطر إلى المحيط. يتم جمع الماء في مجمّع حلقي على شكل حلزون وإجباره على الخروج من خلال أنبوب المخرج تحت الضغط عن طريق التدفق التالي للمياه التي تدخل السكن.

أرز. 2 مبدأ تشغيل مضخة الآبار العميقة من النوع الطرد المركزي

لزيادة الضغط في النظام ، غالبًا ما يتم استخدام عدة عجلات مع غرف منفصلة وأنابيب مخرج ، تسمى المراحل ، من كل منها إلى التالي يتم نقل السائل بضغط متزايد. تتميز مضخات الطرد المركزي بكفاءة عالية ويمكنها التعامل مع المياه العكرة.

أرز. 3 جهاز ضخ المياه بالطرد المركزي

جهاز المضخة الغاطسة من نوع الطرد المركزي للتصميم الصناعي القياسي ، المصنوع وفقًا لـ GOST ، كما يلي:

1. إطار. في المضخة المحلية ، يتم تصنيعها من أنبوب فولاذي بجدران سميكة - وهذا يعطي الوحدة صلابة وقوة عالية. بالنسبة للأجهزة الضخمة ، يتم استخدام طريقة التثبيت بالقضيب في البئر.
2. تم تصميم الدفاعات بتفريغ ديناميكي - أدى ذلك إلى انخفاض قوى الضغط على المحامل المحورية ، وزيادة عمر الخدمة بشكل كبير.
3. يتم تصنيع عجلات الطرد المركزي باستخدام تقنية حاصلة على براءة اختراع من البلاستيك المتين المعزز بالفولاذ المقاوم للصدأ - مما يزيد من عمر الخدمة.
4. لتحسين إزالة الرمل من الآلية ، يتم استخدام محامل مثمنة.
5. يتم إغلاق مدخل المضخة بواسطة مرشح فولاذي مقاوم للصدأ مثقوب.
6. عمود المحرك الكهربائي ، الذي توضع عليه الدفاعات ، مصنوع أيضًا من الفولاذ المقاوم للصدأ.
7. إن مجموعة "قفص السنجاب" لدوار المضخة الكهربائية مصنوعة من سبيكة نحاسية - وهذا يزيد من موثوقية وأداء المحرك الكهربائي تحت الأحمال الثقيلة.
8. تم تصميم الطول الكبير للجزء الثابت والدوار لزيادة موثوقية المحرك الكهربائي ، وتقليل تعرضه للتقلبات في جهد الإمداد ، وتحسين ظروف التبريد.
9. محمل الاتصال الزاوي ذاتي المحاذاة يمتص الضغط المحوري.
10. يتم وضع الأسلاك النحاسية الملتفة للجزء الثابت بطبقة عازلة لدرجة الحرارة العالية (حتى 100 درجة مئوية) على شكل حزم معزولة في أخاديدها ، وتقليل تقنية الإنتاج من استجابة المحرك الكهربائي لارتفاعات الجهد وتزيد من عمر الخدمة. .
11. يمنع صمام عدم الرجوع المدمج العجلة من الدوران في الاتجاه المعاكس ، ويحافظ على الماء في النظام ، مما يسهل بدء تشغيل المحرك الكهربائي ويمنع المطرقة المائية.

أرز. 4 مخطط مضخة الطرد المركزي الصناعية للمياه ETsV
