أنواع الخزانات الهيدروليكية لأنظمة إمداد المياه
تنقسم المجمعات الهيدروليكية ، حسب نوع التركيب ، إلى منتجات رأسية وأفقية. في الحالة الأولى ، تختلف الأجهزة من حيث سهولة العثور على موقع مناسب لتثبيتها. يتم تزويد الخزانات الرأسية والأفقية بحلمات.
بالتزامن مع الماء ، تدخل كمية صغيرة من الهواء إلى الجهاز. يتراكم في النهاية في الداخل ويحتل حجم الحاوية جزئيًا. لكي يعمل الخزان بشكل صحيح ، من الضروري أن ينزف الهواء المتجمع من خلال الحلمة بشكل دوري.
الطريقة التي يتم بها ترتيب المركب الرأسي تسمح باستخدام الحلمة لهذا الغرض بالذات. في المقابل ، مع الخزانات الأفقية ، يكون كل شيء أكثر تعقيدًا. بالإضافة إلى الحلمة المصممة لنزيف الهواء ، يجب تركيب صمام إغلاق وصرف إلى نظام الصرف الصحي على خزان الضغط. كل ما سبق ينطبق على الطرز التي يمكنها تخزين أكثر من 50 لترًا من السائل.
إذا كان الخزان أصغر ، فإن الجهاز ، بغض النظر عن نوعه ، لا يحتوي على أي أجهزة خاصة لإزالة الهواء من الغشاء. لكن لا يزال يتعين إزالته من الخزان الهيدروليكي ، لذلك يتم تصريف الماء منه بشكل دوري ، وبعد ذلك يتم إعادة ملئه بالسائل.
يتم تنفيذ هذا الإجراء بالتسلسل التالي:
- بادئ ذي بدء ، قم بإيقاف تشغيل الطاقة عن معدات الضخ ومفتاح الضغط.
- ثم افتح أقرب خلاط.
- يتم تصريف الماء حتى يفرغ الخزان.
- ثم يتم إغلاق الصنبور ، ويتم توفير الطاقة إلى المرحل والمضخة ، وبعد ذلك يملأ الماء الخزان في الوضع التلقائي.
بالنسبة للأنظمة الهندسية المجهزة بشكل مستقل ، يتم استخدام نوعين من المراكم الهيدروليكية لإمداد المياه - وهما الأزرق والأحمر. تسمح لهم هذه الميزة بتمييز الخزانات وفقًا للغرض منها. يستخدم الخزان الأزرق في ترتيب أنظمة إمداد الماء البارد ، وتستخدم البطارية الحمراء لتشغيل دائرة التسخين.
عندما لا تحدد الشركة المصنعة المنتجات بأحد هذين اللونين ، يمكنك معرفة الغرض من الجهاز الذي تم شراؤه من ورقة بيانات المنتج.
بالإضافة إلى اللون ، تختلف أنواع المجمعات الخاصة بإمدادات المياه اعتمادًا على خصائص المواد المستخدمة في إنتاج الأغشية. في أي حال ، يتم استخدام المطاط عالي الجودة ، والذي يهدف إلى ملامسة المنتجات. ولكن في الخزانات الحمراء ، يتم تثبيت أغشية مصممة للتلامس مع الماء الساخن والأزرق - بالماء البارد.
كيفية ضبط الضغط بشكل صحيح في المجمع
يتطلب التشغيل الصحيح لمحطة الضخ الضبط الصحيح لثلاث معلمات رئيسية:
- الضغط الذي تعمل عنده المضخة.
- مستوى اغلاق وحدة عاملة.
- ضغط الهواء في الخزان الغشائي.

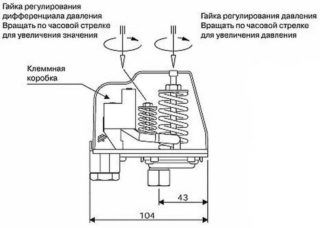

يتم التحكم في المعلمتين الأوليين بواسطة مفتاح الضغط. يتم تثبيت الجهاز على وصلة تركيب المدخل للمجمع. يتم تعديله بشكل تجريبي لتقليل خطأ الإجراء ، ويتم تنفيذه عدة مرات. يشتمل تصميم التتابع على نوابض عمودية. وهي مزروعة على محور معدني ومثبتة بالصواميل. تختلف الأجزاء في الحجم: زنبرك كبير يتحكم في تنشيط المضخة ، مطلوب جزء صغير لضبط الفرق بين الضغط العلوي والسفلي. الينابيع متصلة بغشاء يغلق ويفتح الملامسات الكهربائية.
يتم التعديل عن طريق تدوير الجوز بمفتاح. يضغط الدوران في اتجاه عقارب الساعة على الزنبرك ويزيد من عتبة تشغيل المضخة. يؤدي الدوران في عكس اتجاه عقارب الساعة إلى إضعاف الجزء وتقليل معامل التشغيل. يتم إجراء التعديل وفقًا لنظام معين:
- يتم فحص ضغط الهواء في الخزان ، إذا لزم الأمر ، يتم ضخه بواسطة الضاغط.
- الجوز الزنبركي الكبير يتحول في الاتجاه الصحيح.
- يفتح صنبور الماء. ينخفض الضغط ، في لحظة معينة يتم تشغيل المضخة. يتم تحديد قيمة الضغط على مقياس الضغط. إذا لزم الأمر ، يتم تكرار الإجراء
- يتم تنظيم الفرق في الأداء وحد الإغلاق بواسطة زنبرك صغير. إنه حساس للإعداد ، لذلك يتم الدوران بمقدار نصف أو ربع دورة.
- يتم تحديد المؤشر مع إغلاق الصنابير وتشغيل المضخة. سيُظهر مقياس الضغط القيمة التي ستفتح عندها جهات الاتصال وسيتم إيقاف تشغيل الوحدة. إذا كان من 3 أجواء وما فوق ، فيجب تخفيف الربيع.
- استنزف الماء وأعد تشغيل الوحدة. يتم تكرار الإجراء حتى يتم الحصول على المعلمات المطلوبة.
يتم أخذ إعدادات المصنع الخاصة بالمرحل كأساس. يشار إليها في جواز سفر الجهاز. متوسط مؤشر بدء المضخة هو 1.4-1.8 بار ، والإغلاق 2.5-3 بار.
>
كيفية اختيار المجمع الهيدروليكي لأنظمة إمداد المياه لمنزل خاص
قبل الشراء ، يجب مراعاة جميع معلمات الخزان الهيدروليكي
يجب إيلاء اهتمام خاص لما يلي:
- حجم الخزان
- نوع الموقع؛
- نوع تخزين الطاقة
- الضغط الاسمي
- تكلفة النموذج المحدد.
تبدو شهادة المطابقة للخزان الهيدروليكي هكذا
عند الشراء ، يجب أن تسأل مساعد المبيعات عن مدى توفر وتكلفة استبدال الأغشية أو الأسطوانات للطراز المحدد ومدى تكلفتها من حيث المبدأ. قد يكون من المفيد التحقق من الوثائق المصاحبة وشهادة المطابقة ، وكذلك توضيح فترة الضمان للجهاز.
معلومات مهمة! إذا كنت تخطط لتثبيته بنفسك ، فأنت بحاجة إلى معرفة ما إذا كان هذا سببًا لإلغاء الضمان. تلزم بعض الشركات المصنعة المشترين بتوظيف عمال تركيب محترفين - وهذا موصوف كواحد من بنود اتفاقية خدمة الضمان.
من الصعب جدًا فهم نطاق هذه المنتجات. اليوم ، على رفوف المتاجر توجد منتجات لشركات مختلفة. من أجل مساعدة القارئ ، فكر في الأكثر شهرة وشعبية بين السكان.
مخطط جهاز إمداد المياه من البئر مع تضمين مجمع هيدروليكي فيه
تركيب مجمع هيدروليكي
بعد الحصول على نموذج مناسب لمضخة كهربائية لبئر أو بئر وربطها بخط الأنابيب وحساب الحجم وشراء الخزان الهيدروليكي المطلوب ، من الضروري تركيبه بشكل صحيح. إذا كان النموذج يحتوي على حجم كبير وتم تثبيته على أرجل عمودية ، فيجب عليك استخدام التوصيات التالية:
- من الأفضل وضع خزان تخزين حجمي في أعلى نقطة في المنزل (العلية ، الطابق الثاني) - سيخلق هذا أقصى ضغط في خط المياه.
- يجب أن تكون الأرضية في الغرفة متساوية ، ويجب ألا تتجاوز الرطوبة المعايير المعمول بها لتجنب تآكل الحافة المجلفنة وسطح الخزان.
- من الأفضل توصيل الجهاز بخرطوم ضغط مرن من الفولاذ المقاوم للصدأ وصواميل اتحاد قطرها بوصة واحدة مصنوعة من النحاس. تجنب خراطيم التزويد بضفائر الألمنيوم وأكمام التركيب المصنوعة من السيلومين الرخيص ، وهو سبيكة هشة من الألمنيوم والسليكون.
أرز. 10 مخطط توصيل لمجمع هيدروليكي لأنظمة إمداد المياه الفردية

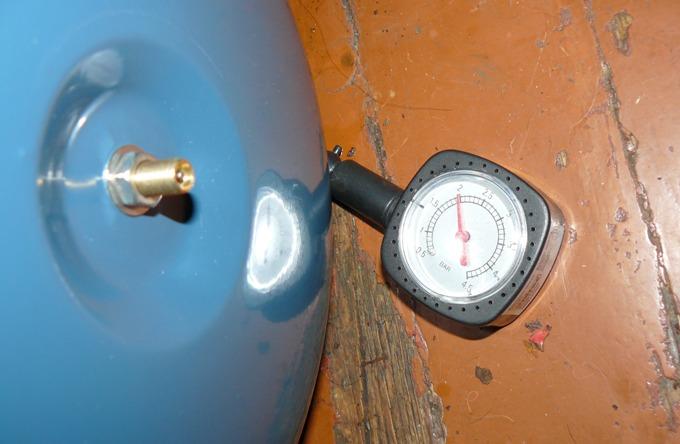

كيفية فحص الضغط في المجمع
أثناء القياسات ، يجب أن يكون الخزان فارغًا. للقيام بذلك ، قم بإيقاف تشغيل محطة الضخ ، وافتح صنبور الماء وانتظر حتى يتوقف مصدر المياه.
لقياس الضغط ، تحتاج إلى:
- قم بفك الغطاء الذي يغلق التركيب باستخدام بكرة موجودة على جسم الخزان ؛
- قم بتوصيل مقياس ضغط بالبكرة (يمكنك استخدام مقياس ضغط إلكتروني أو سيارة) ، وأخذ قراءة وقارن بالقيمة المحسوبة ؛
- في حالة انخفاض مستوى الضغط ، قم بضخ الضاغط إلى القيمة المثلى ؛
- ينزف الهواء لتخفيف الضغط.
إذا تم إجراء الضبط قبل تضمين الخزان الهيدروليكي في النظام ، فيجب تركه لمدة يوم. بعد هذا الوقت ، بعد قياس التحكم ، يتم تثبيت الجهاز.
تحديد معلمات الخزان
في معظم حالات الادراج ، يتم تركيب الخزانات الهيدروليكية لإمدادات المياه وفقًا للمبدأ: كلما كان الحجم أكبر ، كان ذلك أفضل. لكن الحجم الكبير ليس له ما يبرره دائمًا: سيشغل الخزان الهيدروليكي الكثير من المساحة المفيدة ، وسوف يتجمد الماء فيه ، وإذا كان انقطاع التيار الكهربائي نادرًا جدًا ، فلا داعي له ببساطة. يعتبر الخزان الهيدروليكي الصغير جدًا أيضًا غير فعال - إذا تم استخدام مضخة قوية ، فغالبًا ما يتم تشغيلها وإيقافها وسرعان ما تفشل. إذا نشأ موقف حيث تكون مساحة التثبيت محدودة أو لا تسمح الموارد المالية بشراء صهريج تخزين كبير ، يمكنك حساب الحد الأدنى لحجمه باستخدام الصيغة أدناه.
أرز. 6 كيفية حساب حجم الخزان الهيدروليكي في نظام إمداد المياه بشكل صحيح
طريقة أخرى للحساب هي حساب الحجم المطلوب للخزان الهيدروليكي وفقًا لقوة المضخة الكهربائية المستخدمة.
في الآونة الأخيرة ، ظهرت في السوق مضخات كهربائية حديثة عالية التقنية مع بدء وإيقاف ناعم ، وتنظيم التردد لسرعة دوران الدفاعات اعتمادًا على استهلاك المياه. في هذه الحالة ، يتم التخلص من الحاجة إلى وجود خزان هيدروليكي كبير - لا يتسبب بدء التشغيل والضبط السلس في مطرقة مائية ، كما هو الحال في الأنظمة ذات المضخات الكهربائية التقليدية. تحتوي وحدات التحكم الأوتوماتيكية للأجهزة عالية التقنية مع التحكم في التردد على خزان هيدروليكي مدمج بحجم صغير جدًا ، مصمم لمجموعة الضخ الخاصة به.
الشكل 7 جدول القيم المحسوبة للضغط وحجم الخزان الهيدروليكي اعتمادًا على أوضاع التشغيل لخط إمداد المياه
الغرض من المجمعات الهيدروليكية
جهاز المراكم الهيدروليكية
لتزويد المنزل بالمياه ، يتم استخدام المضخات الغاطسة أو السطحية بالكامل. من نوع المضخة ، يمكن أن يكون المجمع أفقيًا أو رأسيًا. يعتمد ذلك على تصميم كيفية إزالة فقاعات الهواء من الماء. وسيعتمد اختيار الجهاز المناسب على موقع محطة الضخ وقوة المضخة.
تختلف الأجهزة في الأنواع والأحجام ، ولكن لها نفس الوظائف ، وهي:
- تجميع وإطلاق الطاقة الهيدروليكية ؛
- قمع المطرقة المائية والنبضات ؛
- يساهم في التشغيل العادي لنظام السباكة بأكمله. تعتبر المراكم الهيدروليكية عالمية ولهذا السبب تستخدم على نطاق واسع في معظم الصناعات. كما أنها تستخدم في النقل البحري والجوي والبحري.
الهواء في المجمع
نظرًا للتصميم الخاص لقدرة المجمع الهيدروليكي ، يتم تقليل الحمل. ينقسم الخزان الهيدروليكي إلى قسمين (ماء وهواء) بواسطة غشاء. الضغط الموجود في المجمع يخفف من المطرقة المائية التي لا مفر منها أثناء تشغيل المحطة. كما أن المركم قادر على الحفاظ على الضغط في نظام المضخة.
الغرض من المجمعات الهيدروليكية وخزانات التمدد
في البداية ، نقسم جميع الدبابات المدروسة إلى نوعين رئيسيين. النوع الأول عبارة عن أجهزة مصممة لتعويض الضغط الزائد (الحجم) في أجهزة التسخين. هذه هي خزانات التوسع ، أو "expansomats" من الكلمة الإنجليزية "التوسيع" - التوسيع. لتخيل سبب الحاجة إلى الموسعات ، ضع في اعتبارك تشغيل نظام التسخين ، فعند تسخين الغلاية ، ترتفع درجة حرارة السائل الناقل للحرارة بداخله. عند تسخينه ، يتمدد السائل. وهذا يؤدي إلى زيادة حجمه بنحو 0.3٪ لكل 10 درجات مئوية. لذلك ، مع زيادة درجة الحرارة بمقدار 70 درجة مئوية ، سيزداد الحجم الأولي لسائل التبريد بحوالي 3٪. السائل غير قابل للضغط عمليًا ، وإذا لم يكن نظام التدفئة مزودًا بجهاز إضافي يسمح لهذا الحجم بالذهاب إلى مكان ما ، فسيحدث تدميره حتمًا.لاستبعاد ذلك ، يتم استخدام صهاريج التمدد (التعويض). كانت خزانات التمدد المفتوحة الشائعة في الماضي بها عدد من أوجه القصور ولا يتم استخدامها عمليًا في الوقت الحاضر. بالنظر إلى التحفظ الهندسي الروسي ، سنصف مرة أخرى بعض عيوب خزانات التوسع المفتوحة:
- يحدد وجود الخزان المفتوح التقلب المتزايد للسائل والحاجة إلى تجديده المستمر ؛
- تركيب خزان مفتوح أكثر تكلفة. يجب تثبيته في أعلى نظام التدفئة. من الضروري توفير مكان خاص وضمان عزله وتجميده ، بينما يمكن تركيب خزان مغلق في أي مكان ؛
- زيادة التآكل في النظام بسبب وصول الأكسجين إليه ؛
- يعمل نظام التدفئة المفتوح بضغط منخفض وبالتالي يصعب التحكم فيه.
النوع الرئيسي الثاني من الخزانات هو خزانات المياه (المراكم الهيدروليكية). مهمتهم هي تجميع كمية معينة من الماء وإخراج هذه الكمية تحت الضغط المناسب في الوقت المناسب. مثل أنظمة التدفئة ، يمكن أن تكون خزانات المياه مفتوحة أو مغلقة. تنطبق جميع العيوب المذكورة سابقًا للخزانات المفتوحة لأنظمة التدفئة على خزانات المياه. ولكن بالإضافة إلى ذلك ، هناك حاجة إلى جهاز لمنع الملء الزائد للخزان. يظهر مظهر الموسعات والمراكم الهيدروليكية في الأشكال أدناه
الوقاية والإصلاح واستكشاف الأخطاء وإصلاحها
تتطلب أي أنواع من المراكم لأنظمة إمداد المياه صيانة شاملة ووقاية في الوقت المناسب.
هناك عدد كبير من الأسباب لانهيار خزانات التمدد ، ولكن الأسباب الرئيسية هي التردد العالي لتشغيل معدات الضخ ، وإمداد المياه من خلال صمام فحص ، وضغط الماء المنخفض ، وضغط التشغيل المنخفض في الخزان الهيدروليكي ، وتلف الجزء الداخلي الغشاء أو الجدران الخارجية للإسكان ، حجم الخزان المختار بشكل غير صحيح.
للتخلص من الأعطال الخطيرة ومنع حالة الطوارئ للخزان ، يلزم إجراء فحوصات دورية وصيانة وقائية للجهاز.
تم إصلاح بعض الأعطال على النحو التالي:
- يتم زيادة ضغط الهواء عن طريق الضغط من خلال فتحة الحلمة باستخدام معدات الضخ أو الضاغط.
- تتم استعادة السطح التالف للغشاء أو السكن في SC (مركز الخدمة). إذا كان هناك ضرر جسيم ، يتم استبدالها.
- يتم معادلة فرق الضغط من خلال زيادة كبيرة في التفاضل ، مع مراعاة تواتر شوائب التشغيل لمعدات الضخ المركبة.
- يتم تحديد الحجم الكافي للخزان الهيدروليكي قبل بدء أعمال التركيب.
لضمان استمرارية النظام ، يجب ألا يكون هناك جيوب هوائية فيه. عدد الفحوصات مرة واحدة كل 3 أشهر. خلال هذه الفترة ، يتم التحكم الكامل في العتبات المحددة لتشغيل المضخة ، وإعدادات الترحيل ، وضيق الهيكل ، وإمكانية خدمة الغشاء وغياب التسريبات.
يمكن أن يؤثر الضبط غير الصحيح لأي عنصر من عناصر النظام على أداء ومتانة الخزان الهيدروليكي.
يتم استخدام المجمع لإمداد الماء الساخن والماء البارد بنجاح في المنازل الخاصة. سيضمن التوصيل والتكوين المناسبين للجهاز عمر خدمة طويل وتشغيلًا فعالًا لنظام إمداد المياه.
الأداء الأمثل
يعتمد عمل شبكة إمداد المياه ومورد محرك الأقراص على عدة عوامل:
- الاختيار الصحيح للضغط الأقصى والأدنى الذي يتم عنده تشغيل المضخة تلقائيًا.
- الضبط الصحيح لمستوى ضغط الهواء في الخزان.
عند إجراء الفحص الذاتي وضبط المؤشرات ، يجب اتباع توصيات المتخصصين. كقاعدة عامة ، يجب أن يكون ضغط الهواء في خزان تخزين الضغط أقل من الحد الأدنى لضغط تشغيل المضخة. الفرق في المؤشرات هو 10-12٪.يتيح لك الامتثال للتوصية توفير كمية صغيرة من الماء حتى البداية التالية للوحدة. مثال: إذا بدأت محطة الضخ تلقائيًا عند 2 بار ، فيجب أن يكون ضغط الهواء 2-0.2 = "1.8" بار.
لا يعتمد ضغط الهواء في الخزان على حجمه. متوسط \ u200b \ u200b حجم الحاويات 24-150 لترًا هو 1.5 بار ، 200-500 لتر - 2 بار. يمكن تقليل الحقن الأولي للهواء في المصنع بمقدار 1.5 من الغلاف الجوي في ظروف انخفاض استهلاك المياه لمبنى من طابق واحد إلى 1 جو. يقلل الضغط المنخفض في الأنابيب من تآكل النظام ، ولكنه يحد من استخدام تركيبات السباكة. سيؤدي تقليل الضغط إلى أقل من 1 بار إلى زيادة ضغط المصباح المطاطي. سيكون هناك اتصال بين الغشاء والعلبة المعدنية. سيؤدي التلامس إلى تآكل سريع للمطاط.
ضغط الهواء المفرط (أكثر من 1.5 بار) غير مرغوب فيه أيضًا. سوف يستهلك معظم الخزان ، مما يقلل من كمية الماء التي يتم امتصاصها. سيكون هناك أيضًا حمل متزايد على أنابيب ومكونات نظام السباكة.
حساب الضغط
لحساب ضغط الهواء الأمثل في الخزان ، توجد معادلة: P \ u003d "(Hmax + 6) / 10 ،" حيث
- P هو ضغط الهواء في الغلاف الجوي ؛
- Hmax هي المسافة إلى أعلى نقطة في شبكة إمدادات المياه المحلية.
أهم نقطة في التحليل هي الاستحمام في الطابق الأخير من المبنى. يتم قياس المسافة من موقع التثبيت إلى وعاء الضغط. كلما كبرت الفجوة ، زاد الضغط المطلوب لرفع الماء. سيضيف استخدام الأرقام وضوحًا إلى الحساب. بالنسبة للمبنى الذي يبلغ ارتفاعه طابقين ، ستكون قيمة Hmax 7 أمتار ، وسيكون الضغط هو P \ u003d "(7 + 6) / 10 \ u003d 1.3" جو. لارتفاع 10 أمتار ، مطلوب ضغط 1.8 من الغلاف الجوي.
قبل شراء مجمع هيدروليكي ، يتم حساب حجم الجهاز. الحسابات تأخذ في الاعتبار:
- أقصى استهلاك للمياه
- عدد المضخات التي تبدأ في الساعة ؛
- ضغط الهواء في الخزان
- حد الضغط الأدنى والأعلى لتشغيل المضخة ؛
- المعامل المتعلق بقوة المضخة.
بعد تثبيت خزان الغشاء ، ستحتاج إلى تعيين الحد الأدنى والحد الأقصى لتشغيل الأتمتة (مفتاح الضغط). يعتمد حجم الماء القادم من المجمع الهيدروليكي على الاختلاف بين الحد الأقصى والحد الأدنى من المؤشرات. تؤدي زيادة المعلمة إلى زيادة كفاءة الجهاز ، ولكنها تؤدي إلى التآكل السريع للغشاء. بالنسبة للمنازل الخاصة ، يوصى بفرق 1-1.5 بار.
يجب أن يكون مؤشر الضغط الأدنى في الغشاء (Pmin) أعلى بنسبة 10٪ من مؤشر ضغط الهواء في تجويف الخزان. للتشغيل المستقر للنظام ، يجب أن يكون الضغط التفاضلي 0.5 بار أو أكثر. تؤخذ هذه القيمة في الاعتبار عند حساب Pmin. يتم حساب الحد الأعلى للتشغيل (Pmax) بناءً على خصائص المضخة - يتم تقسيم الرأس على 10. القيمة المحسوبة لا تتوافق مع القيمة الحقيقية بسبب التغييرات في المعلمات المعلنة للوحدة المرتبطة بالتآكل. يوصى بأخذ مؤشر المستوى العلوي أقل بنسبة 30٪ من خاصية الضغط.
الضغط في المجمع
في حجرة هواء المجمع ، يجب أن يكون الضغط أقل بنسبة 10٪ من الضغط عند تشغيل المضخة.
لا يمكن قياس مؤشر دقيق لضغط الهواء إلا عند فصل الخزان عن نظام إمداد المياه ، في حالة عدم وجود ضغط الماء. يجب التحكم باستمرار في ضغط الهواء ، إذا لزم الأمر ، تعديله ، مما يضيف الحياة إلى الغشاء. أيضًا ، لمواصلة الأداء الطبيعي للغشاء ، لا ينبغي السماح بانخفاض كبير في الضغط عند تشغيل المضخة وإيقافها. العادي هو اختلاف 1.0-1.5 أجهزة الصراف الآلي. تقلل قطرات الضغط الأقوى من عمر الغشاء ، وتمدده بشكل كبير ، علاوة على ذلك ، لا تسمح قطرات الضغط هذه بالاستخدام المريح للماء.
يمكن تركيب المجمعات الهيدروليكية في الأماكن ذات الرطوبة المنخفضة ، ولا تتعرض للفيضان ، بحيث يمكن أن تعمل شفة الجهاز بنجاح لسنوات عديدة.
عند اختيار علامة تجارية للمجمع الهيدروليكي ، من الضروري إيلاء اهتمام خاص لجودة المواد التي صنع منها الغشاء ، والتحقق من الشهادات والاستنتاجات الصحية والصحية ، والتأكد من أن الخزان الهيدروليكي مخصص للأنظمة التي بها مياه الشرب. ماء. تحتاج أيضًا إلى التأكد من وجود فلنجات وأغشية احتياطية ، والتي يجب تضمينها ، حتى لا تضطر إلى شراء خزان هيدروليكي جديد في حالة حدوث مشكلة.
يجب ألا يقل الضغط الأقصى للمجمع المصمم من أجله عن الحد الأقصى للضغط في نظام إمداد المياه. لذلك ، يمكن لمعظم الأجهزة تحمل ضغط 10 ضغط جوي.
توصيات التشغيل
بعد تركيب المجمع ، يجب صيانته بشكل صحيح. مرة واحدة في الشهر تقريبًا ، يجب فحص إعدادات مفتاح الضغط وتعديلها إذا لزم الأمر. بالإضافة إلى ذلك ، تحتاج إلى التحقق من حالة السكن وسلامة الغشاء وضيق الوصلات.
الفشل الأكثر شيوعًا في الخزانات الهيدروليكية هو تمزق الغشاء. دورات التوتر المستمرة - يؤدي الضغط بمرور الوقت إلى إتلاف هذا العنصر. تشير الانخفاضات الحادة في قراءات مقياس الضغط عادةً إلى أن الغشاء قد تمزق ، ويدخل الماء إلى حجرة "الهواء" في المجمع.
للتأكد من وجود عطل ، تحتاج فقط إلى نزف كل الهواء من الجهاز. إذا كان الماء يتدفق من الحلمة بعد ذلك ، فمن المؤكد أن الغشاء بحاجة إلى الاستبدال.
لحسن الحظ ، من السهل نسبيًا إجراء هذه الإصلاحات. لهذا تحتاج:
- افصل الخزان الهيدروليكي عن مصدر المياه ومصدر الطاقة.
- قم بفك البراغي التي تثبت عنق الجهاز.
- إزالة الغشاء التالف.
- قم بتركيب غشاء جديد.
- قم بتجميع الجهاز بترتيب عكسي.
- قم بتركيب وتوصيل الخزان الهيدروليكي.
في نهاية الإصلاح ، يجب فحص وضبط إعدادات الضغط في الخزان ومفتاح الضغط. يجب إحكام ربط مسامير التوصيل بالتساوي لمنع تشويه الحجاب الحاجز الجديد ولمنع حافته من الانزلاق في مبيت الخزان.
من السهل نسبيًا استبدال الحجاب الحاجز ، ولكن يجب توخي الحذر للتأكد من أن الحجاب الحاجز الجديد هو نفسه القديم.
للقيام بذلك ، يتم تثبيت البراغي في المقابس ، ثم يتم عمل بضع لفات من الترباس الأول بالتناوب ، والانتقال إلى المرحلة التالية ، وما إلى ذلك. ثم يتم ضغط الغشاء على الجسم بالتساوي حول المحيط بالكامل. خطأ شائع يرتكبه الوافدون الجدد لإصلاح المجمع الهيدروليكي هو الاستخدام غير الصحيح لمانعات التسرب.
لا يحتاج موقع تركيب الغشاء إلى المعالجة بمادة مانعة للتسرب ، بل على العكس من ذلك ، فإن وجود مثل هذه المواد يمكن أن يتلفه. يجب أن يكون الغشاء الجديد مطابقًا تمامًا للغشاء القديم من حيث الحجم والتكوين. من الأفضل أولاً تفكيك المركم ، وبعد ذلك ، مسلحًا بغشاء تالف كعينة ، انتقل إلى المتجر للحصول على عنصر جديد.
المعلمات المثلى
العوامل الرئيسية التي يعتمد عليها تشغيل شبكة إمداد المياه وعمر خدمة المعدات الهيدروليكية هي كما يلي:
- الحساب الكفء لقيم الضغط القصوى والدنيا التي يجب تشغيل المضخة عندها (إيقاف).
- ضبط الضغط الصحيح في المستقبل.
ضغط الحقن المسبق للهواء هو 1.5 - 2 بار (حسب حجم الخزان). يعتمد تحديد قيمة ضغط الهواء للعمل جنبًا إلى جنب مع محطة ضخ معينة على معلمات المصنع لمفتاح الضغط. يتراوح متوسط ضغط تشغيل المضخة من 1.4 إلى 1.8 بار. عادة ما يكون حد الإغلاق في حدود 2.5 - 3 بار. يجب أن تكون القيمة المثلى لضغط الهواء أقل بنسبة 10-12٪ من الضغط على المضخة.
إذا تم استيفاء هذه المتطلبات ، بعد إيقاف تشغيل المضخة الهيدروليكية ، يتم ضمان تخزين كمية معينة من الماء في خزان التراكم ، وهو ما يكفي لخلق ضغط ثابت حتى بدء تشغيل المضخة التالية.
جهاز المجمع الهيدروليكي
يتم تقسيم الغلاف المحكم لهذا الجهاز بواسطة غشاء خاص إلى حجرتين ، إحداهما مصممة للماء والأخرى للهواء.
لا يتلامس الماء مع الأسطح المعدنية للجسم ، كما هو الحال في غشاء غرفة الماء المصنوع من مادة مطاط البيوتيل القوية المقاومة للبكتيريا وتفي بجميع المعايير الصحية والصحية لمياه الشرب.
يوجد في غرفة الهواء صمام هوائي ، والغرض منه هو تنظيم الضغط. يدخل الماء إلى المجمع من خلال أنبوب توصيل ملولب خاص.
يجب تركيب جهاز المجمع بطريقة يمكن فكها بسهولة في حالة الإصلاح أو الصيانة ، دون تصريف المياه من النظام بالكامل.
يجب أن تتطابق أقطار خط الأنابيب المتصل وأنبوب التفريغ ، إن أمكن ، مع بعضها البعض ، ثم يؤدي ذلك إلى تجنب الخسائر الهيدروليكية غير المرغوب فيها في خط أنابيب النظام.
يوجد في أغشية المراكم التي يزيد حجمها عن 100 لتر صمام خاص لنزيف الهواء المنطلق من الماء. بالنسبة للمراكمات ذات السعة الصغيرة التي لا تحتوي على مثل هذا الصمام ، يجب توفير جهاز لنزيف الهواء في نظام إمداد المياه ، على سبيل المثال ، نقطة الإنطلاق أو الحنفية التي تغلق الخط الرئيسي لنظام إمداد المياه.
في صمام الهواء للمجمع ، يجب أن يكون الضغط 1.5-2 ضغط جوي.
