أنواع أنظمة تسخين المياه المنزلية والمخططات والمقارنة

العناصر الرئيسية لدوائر التدفئة

يتم تدفئة المنازل الخاصة بواسطة أنظمة التدفئة. يستخدمون طريقة ملائمة وعالمية لتوصيل الحرارة باستخدام المبرد. يمكنك تسخين المبرد بطرق مختلفة. في كثير من الأحيان ، يستخدم أصحاب العديد من سخانات المياه.

يتكون أي مخطط تدفئة في منزل خاص من المكونات التالية:

1. مولد حراري (مرجل) ؛
2. المخطط الحالي لنظام التدفئة لمنزل خاص ، بما في ذلك التجهيزات والمعدات ؛
3. أجهزة التحكم والتدفئة.

إذا كنت ترغب في إنشاء تدفئة لمنزل خاص بيديك ، يتم اختيار المخططات بناءً على الاحتمالات. هناك عدد قليل من الخيارات ، هناك خياران فقط:

• مخطط أحادي الأنبوب - جميع البطاريات متصلة بأنبوب واحد ، من خلاله يوجد توريد و "عودة" ؛
• مخطط ثنائي الأنابيب - أنابيب منفصلة للإمداد والعودة.

من الصعب تحديد مخطط التدفئة الأمثل لمنزل خاص ، خاصة بالنسبة لغير المتخصصين ، لذلك يجب عليك بالتأكيد استشارة أحد المحترفين. معظم المتخصصين في دائرة التدفئة مقتنعون بأن نظام التدفئة ثنائي الأنابيب لمنزل خاص هو الأمثل. هناك رأي خاطئ حول التكاليف المنخفضة لنظام الأنبوب الواحد.

إن رأي العديد من الخبراء هو عكس ذلك - فالنظام أحادي الأنابيب أكثر تكلفة وأصعب في الإعداد والتعديل. مبدأ تشغيله هو الحركة المتسلسلة للسائل عبر المشعات ، مما يعني أن درجة الحرارة تنخفض من بطارية إلى أخرى ، لذلك تحتاج إلى زيادة طاقة النظام. يتم اختيار الأنبوب الرئيسي بقطر أكبر. بالإضافة إلى ذلك ، فإن التأثير المتبادل لأجهزة التسخين على بعضها البعض قوي للغاية. هذا التأثير يجعل التحكم الآلي صعبًا.

أنظمة التدفئة الحديثة

يمكن تقسيم جميع أنظمة التدفئة الحديثة للمنازل الخاصة والمباني السكنية الأخرى إلى مجموعتين. الأول يشمل طرق التسخين التقليدية ، التي تستخدم مصدر حرارة واحد - غلاية تعمل على واحد أو أكثر من ناقلات الطاقة. في الوقت نفسه ، يتم توزيع الطاقة الحرارية في جميع أنحاء المبنى عن طريق ناقل حراري - الماء أو الهواء. هنا ، تهدف الحلول المبتكرة إلى تحسين معدات التدفئة من خلال زيادة نقل الحرارة ، وكذلك إدخال أدوات الأتمتة الحديثة.

يجب أن تشمل المجموعة الثانية جميع الأنظمة التي تستخدم تقنيات التدفئة الجديدة مع المعدات الموفرة للطاقة. أنها لا توفر لاحتراق الهيدروكربونات ؛ فقط الكهرباء تشارك في تدفئة المنزل من ناقلات الطاقة. وهي أنظمة شمسية متنوعة ومجمعات شمسية وأحدث أنواع التدفئة الكهربائية. على الرغم من جاذبية هذه الأنظمة ، إلا أن معظم أصحاب المنازل يفضلون تدفئة المنازل الخاصة بالطرق التقليدية ، والسبب في ذلك موصوف في مقالتنا.

معايير اختيار مرجل للتدفئة المستقلة لمنزل خاص

عند اختيار نوع المرجل للتدفئة ، لا يوجد بديل إلا إذا تم توفير الغاز للمنزل ، فهو أرخص أنواع الوقود ، وبالمقارنة مع المصادر الأخرى (الكهرباء لا تؤخذ في الاعتبار) ، فإنه يحتوي على عدد من المزايا التشغيلية - لا يتطلب مساحة تخزين ، وينبعث منه القليل من منتجات الاحتراق في البيئة ، ولا يلوث نظام المداخن بشكل مكثف.

المعلمات الرئيسية التي يجب الانتباه إليها عند اختيار المرجل هي:

• طاقة الوحدة: ترتبط ارتباطًا مباشرًا بمنطقة المباني المُدفأة ونظام درجة الحرارة ، والذي يتم اختياره عادةً بناءً على قوانين البناء ومعايير الدولة.
• عدد الدوائر: إذا لم يتم تنظيم إمدادات المياه الساخنة في المنزل ، فمن الأفضل اختيار نموذج من دائرتين يمكنه تسخين الماء.
• الموقع: عادة ما يتم تثبيت الوحدة في الأسفل في الطابق السفلي على الأرض ، وهناك أيضًا خيارات تعليق للمنازل الصغيرة.
• مادة تصنيع الوحدة والمبادل الحراري: الحديد الزهر والفولاذ المقاوم للصدأ والنحاس.
• نوع غرفة الاحتراق حسب طريقة إمداد الفرن بالهواء: مفتوح أو مغلق.
• وجود أنظمة التحكم والمراقبة الآلية والقدرة على برمجة أوضاع التشغيل.
• قدرة المرجل على العمل مع أنواع الوقود البديلة: ذات الصلة بتعديلات الوقود السائل.

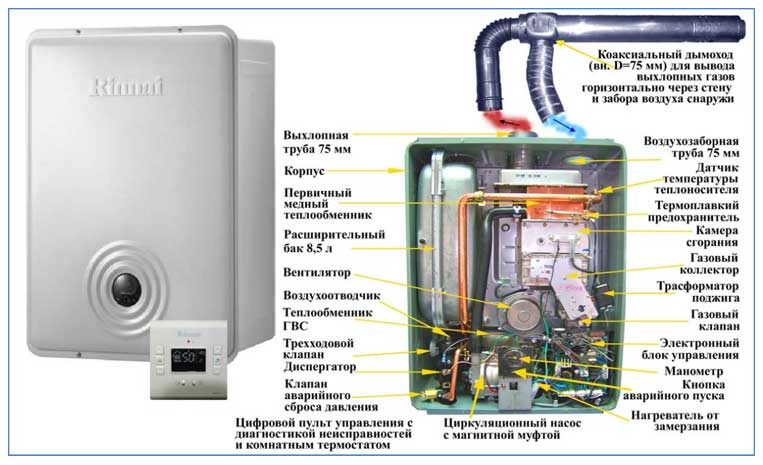

أرز. 14 إنشاء غلاية غاز الرناي

عند اختيار المرجل ، قد تكون النصائح التالية مفيدة:

• إذا لم يكن هناك مصدر للمياه الساخنة في المنزل ، فمن المنطقي والأرخص اختيار نموذج مرجل مزدوج الدائرة بدلاً من تركيب وحدة دائرة مفردة ونبع ماء ، وهو غلاية كهربائية منفصلة.
• عند استخدام الكهرباء ، تكون التعرفة الليلية أرخص بكثير من تعريفة اليوم الأول ، وفي هذه الحالة يمكنك التوفير في تكلفة الكهرباء. للقيام بذلك ، يتم تسخين المنزل بأكمله بقوة في الليل ، باستثناء غرف النوم ، وخلال النهار يتم إيقاف تشغيل الغلاية لفترة طويلة أو تشغيلها في وضع التدفئة الأدنى.
• من أجل التشغيل الموثوق به لجميع الغلايات التي يتم التحكم فيها عن طريق الأتمتة التي تعمل بالتيار الكهربائي ، يجب عليك شراء مولد كهربائي مع التبديل التلقائي في حالة انقطاع التيار الكهربائي - وهذا سيسمح لمعدات الغلايات بمواصلة عملها في حالة الطوارئ على خط الكهرباء.

أرز. جهاز غلاية وقود صلب 15 كولتون

متطلبات التدفئة المنزلية الحديثة

تدفئة الهواء لمنزل خاص

الغرض من أي مصدر حراري هو الحفاظ على مستوى درجة حرارة مريح في الغرفة. ومع ذلك ، بالإضافة إلى ذلك ، يجب أن تفي التدفئة الحديثة لمنزل خاص بعدد من المتطلبات الإضافية.

بادئ ذي بدء ، إنها أقصى درجات الأمان لأولئك الذين يعيشون في المنزل. أولئك. لا يوجد عنصر تسخين أو تشغيله يجب أن يؤذي الشخص. على وجه الخصوص ، هذا ينطبق على المواد البوليمرية الجديدة نسبيًا المصنعة. أيضًا ، عند اختيار النظام ، يجب مراعاة العوامل التالية:

النفعية الاقتصادية

من المهم أن كمية الطاقة الحرارية المستلمة تميل إلى استهلاك مؤشر مماثل. يجب أن يكون للتدفئة الحديثة لمنزل خاص كفاءة قريبة من 100 ٪ ؛

الحد الأدنى من موارد الصيانة

مخططات التدفئة التقليدية لها العديد من العيوب المهمة - كمية كبيرة من السخام (غلايات ومواقد تعمل بالوقود الصلب) ، والحاجة إلى التنظيف السنوي للأنابيب ، والمراقبة المستمرة لحجم الوقود ووضع التشغيل. الأنواع الحديثة من تدفئة منزل خاص تقضي تمامًا تقريبًا على تأثير هذه العوامل على العمل ؛

أقصى قدر من الحكم الذاتي.

ما الذي يجب فعله لتحقيق هذه الشروط قدر الإمكان؟ للقيام بذلك ، يوصى بدراسة العروض في السوق لأجهزة ودوائر التدفئة ، واختيار التجميع الأمثل لمنزل معين.

في معظم الحالات ، يكون ترقية نظام موجود أكثر فعالية من حيث التكلفة بدلاً من بناء نظام جديد تمامًا.

ربط مشعات

يعتمد اختيار كيفية توصيلها على العدد الإجمالي ، وطريقة التمديد ، وطول خطوط الأنابيب ، وما إلى ذلك. الطرق الأكثر شيوعًا هي:

• قطري (التقاطع): الأنبوب المستقيم متصل بجانب البطارية في الأعلى ، وأنبوب الإرجاع متصل بالجانب المقابل أدناه ؛ تسمح هذه الطريقة بتوزيع حامل الحرارة على جميع الأقسام بالتساوي قدر الإمكان مع الحد الأدنى من فقدان الحرارة ؛ تستخدم مع عدد كبير من الأقسام ؛

• أحادي الجانب: تستخدم أيضًا مع عدد كبير من الأقسام ، يتم توصيل أنبوب بالماء الساخن (أنبوب مستقيم) وأنبوب رجوع على جانب واحد ، مما يضمن تسخينًا موحدًا كافيًا للرادياتير ؛

• سرج: إذا كانت الأنابيب تحت الأرض ، فمن الأنسب توصيل الأنابيب بالأنابيب السفلية للبطارية ؛ نظرًا للحد الأدنى من خطوط الأنابيب المرئية ، تبدو جذابة من الخارج ، ومع ذلك ، فإن المشعات تسخن بشكل غير متساو ؛

• الأسفل: الطريقة مشابهة للطريقة السابقة ، والفرق الوحيد هو أن الأنبوب المستقيم وأنبوب الإرجاع يقعان في نفس النقطة تقريبًا.

طرق توصيل المشعات

للحماية من تغلغل البرد وإنشاء ستارة حرارية ، توجد البطاريات أسفل النوافذ. في هذه الحالة ، يجب أن تكون المسافة إلى الأرض 10 سم ، من الحائط - 3-5 سم.

التدفئة المركزية للمباني السكنية

من خلال خطوط الأنابيب الرئيسية ، يتم توفير المبرد من غرفة الغلاية المركزية إلى وحدة التدفئة في المبنى السكني ثم توزيعه على الشقق. في هذه الحالة ، يتم إجراء ضبط إضافي لدرجة إمداد الماء الساخن مباشرة عند نقطة التسخين ، حيث يتم استخدام المضخات الدائرية. تسمى هذه الطريقة لتزويد المبرد للمستهلك النهائي بالاستقلالية (لمزيد من التفاصيل: "التدفئة المركزية هي إيجابيات وسلبيات").

بالإضافة إلى ذلك ، يتم استخدام أنظمة التدفئة التابعة في المباني السكنية. في هذه الحالة ، يتم نقل المبرد إلى بطاريات الشقة دون توزيع إضافي مباشرة من CHP. في الوقت نفسه ، تكون درجة حرارة الماء مستقلة عما إذا كان يتم توفيره من خلال نقطة توزيع أو مباشرة إلى المستهلكين.

خيارات لنظام ثنائي الأنابيب

يتمثل الاختلاف الرئيسي بين مخطط التسخين ثنائي الأنابيب لمنزل خاص في توصيل كل بطارية بأنابيب التيار المباشر والتيار العكسي ، مما يضاعف من استهلاك الأنابيب. لكن صاحب المنزل لديه الفرصة لتنظيم مستوى انتقال الحرارة لكل سخان فردي. نتيجة لذلك ، من الممكن توفير مناخ محلي مختلف لدرجة الحرارة في الغرف.

عند تركيب نظام تسخين عمودي ثنائي الأنابيب ، فإن مخطط تسخين التسخين السفلي والعلوي من المرجل قابل للتطبيق. الآن بمزيد من التفاصيل حول كل منهم.

نظام رأسي بأسلاك سفلية

قم بإعداده على النحو التالي:

• من غلاية التدفئة ، يتم إطلاق خط أنابيب رئيسي للإمداد على طول أرضية الطابق السفلي من المنزل أو من خلال الطابق السفلي.
• بعيدًا عن الأنبوب الرئيسي ، يتم إطلاق الرافعات لأعلى ، مما يضمن دخول المبرد إلى البطاريات.
• يغادر أنبوب التيار العائد من كل بطارية ، والذي يعيد المبرد المبرد إلى المرجل.

عند تصميم الأسلاك السفلية لنظام التدفئة المستقل ، يتم أخذ الحاجة إلى الإزالة المستمرة للهواء من خط الأنابيب في الاعتبار. يتم استيفاء هذا المطلب عن طريق تركيب أنبوب هواء ، وكذلك تركيب خزان تمدد باستخدام صنابير Mayevsky على جميع المشعات الموجودة في الطابق العلوي من المنزل.

نظام عمودي بأسلاك علوية

في هذا المخطط ، يتم توفير المبرد من المرجل إلى العلية من خلال خط الأنابيب الرئيسي أو تحت سقف الطابق العلوي. ثم ينزل الماء (المبرد) عبر عدة رافعات ، ويمر عبر جميع البطاريات ، ويعود مرة أخرى إلى غلاية التدفئة عبر خط الأنابيب الرئيسي.

يتم تثبيت خزان التمدد في هذا النظام لإزالة فقاعات الهواء بشكل دوري. يعتبر هذا الإصدار من جهاز التسخين أكثر فاعلية من الطريقة السابقة ذات الأنابيب المنخفضة ، حيث يتم إنشاء ضغط أعلى في الروافع وفي المشعات.

نظام التدفئة الأفقي - ثلاثة أنواع رئيسية

يعد جهاز نظام التدفئة المستقل الأفقي ثنائي الأنابيب مع الدوران القسري هو الخيار الأكثر شيوعًا لتدفئة منزل خاص. في هذه الحالة ، يتم استخدام أحد المخططات الثلاثة:

• حلبة نهاية مسدودة (أ). الميزة هي الاستهلاك المنخفض للأنابيب. يكمن العيب في الطول الكبير لدائرة دوران المبرد الأبعد عن المرجل. هذا يعقد بشكل كبير تعديل النظام.
• مخطط النهوض بالماء المصاحب (ب). نظرًا للطول المتساوي لجميع دوائر الدورة الدموية ، فمن السهل ضبط النظام. أثناء التنفيذ ، ستكون هناك حاجة إلى عدد كبير من الأنابيب ، مما يزيد من تكلفة العمل ، ويفسد أيضًا الجزء الداخلي للمنزل بمظهره.
• مخطط مع جامع (شعاع) توزيع (ب). نظرًا لأن كل مبرد متصل بشكل منفصل بالمشعب المركزي ، فمن السهل جدًا ضمان التوزيع المنتظم لجميع الغرف. من الناحية العملية ، يعد تركيب التدفئة وفقًا لهذا المخطط هو الأغلى بسبب الاستهلاك العالي للمواد. يتم إخفاء الأنابيب في ذراع التسوية الخرساني ، مما يزيد في بعض الأحيان من جاذبية الداخل. أصبح مخطط الحزمة (المجمع) لتوزيع التدفئة على الأرض شائعًا بشكل متزايد بين المطورين الفرديين.

هذه عن كيفية الشبه:

عند اختيار مخطط الأسلاك النموذجي ، من الضروري مراعاة العديد من العوامل ، بدءًا من مساحة المنزل إلى المواد المستخدمة في بنائه. من الأفضل حل هذه المشكلات مع المتخصصين من أجل القضاء على احتمال الخطأ. بعد كل شيء ، نحن نتحدث عن تدفئة المنزل ، الشرط الرئيسي للعيش المريح في سكن خاص.

أنظمة التدفئة التقليدية

في أغلب الأحيان ، يتم استخدام الماء أو السوائل المختلفة المضادة للتجمد التي تدور عبر الأنابيب للتدفئة. يتم تسخين السائل بواسطة غلايات الغاز ، والتي يمكن أن تعمل على الوقود السائل والصلب والغازي. في الآونة الأخيرة ، تم استخدام غلايات الإلكترود والحث كعناصر تسخين.

يحظى تسخين المياه بشعبية بسبب توافر وكفاءة المبرد بين مالكي البيوت وغيرها من مساكن الضواحي. نظام المياه سهل التركيب بمفردك. الخبر السار هو أن حجم الماء في النظام يظل ثابتًا.

مساوئ تسخين المياه في فترة تسخين الغرفة الطويلة ، احتمالية حدوث تسريبات وتمزق في الأنابيب. لا تقم بإيقاف تشغيل نظام المياه في الشتاء ، حيث سيتجمد الماء ويفجر الأنابيب.

ملامح استخدام أنابيب البولي بروبلين

إن تنفيذ مخطط التدفئة في منزل خاص مصنوع من مادة البولي بروبيلين له العديد من المزايا. أنابيب البولي بروبلين أرخص وأخف من الأنابيب المعدنية ، فهي لا تصدأ. الأنابيب البلاستيكية لا تحتاج إلى طلاء ، فهي تتمتع بمظهر جيد ولا تضر بالجزء الداخلي للغرفة. يشبه إجراء إنشاء نظام تسخين من أنابيب البولي بروبلين تجميعًا من المصمم. يتم توصيل الأنابيب بسرعة وكفاءة باستخدام وحدة اللحام.

يتم استخدام المعدات والأدوات والمواد التالية لتركيب أنابيب البولي بروبلين:

• آلة لحام polyfusion؛
• مقص خاص للأنابيب
• الروليت.
• ثقب.
• أنابيب البولي بروبلين (القطر المحسوب) ؛
• وصلات.
• مناسب؛
• مربعات؛
• الصمامات.
• مهمات الربط.

ملحوظة: يتم تحديد كمية المواد والأدوات والمكونات الضرورية قبل التثبيت ، بعد رسم مخطط دائرة التسخين. يتم شراء أدوات التوصيل والصمامات الكروية والتجهيزات وفقًا لنوع المرجل والمخطط المحدد وأبعاد أنبوب البولي بروبيلين.

تسخين المياه بالكهرباء

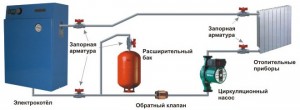

إذا قمت بتطبيق التدفئة الكهربائية لمنزل خاص بيديك ، فإن مخططات توصيل الدائرة موصوفة أعلاه. يمكن تعيين المرجل الكهربائي كمصدر رئيسي للحرارة أو كنسخة احتياطية إذا كان المنزل يحتوي بالفعل على مصدر تدفئة ، مثل غلاية الغاز. تستهلك الغلاية الكهربائية طاقة كبيرة ، لذلك يجب أن يتوافق المقطع العرضي للأسلاك مع التيار المستهلك.

ليس من الضروري على الإطلاق عمل أسلاك مقواة في جميع أنحاء المنزل ، يكفي وضع كابل مناسب من العداد إلى المرجل. بما أن الغلاية الكهربائية عبارة عن جهاز يقوم بتسخين المياه ، فإن النظام المغلق أو نظام التسخين بالجاذبية لمنزل خاص سيعمل معها. المخطط قياسي. لا تختلف مخططات الأنابيب عن المخططات الموضحة أعلاه.

لإنشاء التدفئة الكهربائية ، يتم استخدام ثلاثة أنواع من الغلايات الكهربائية:

1. قطب كهربائي.
2. استقراء؛
3. المرجل باستخدام عناصر التسخين.

يُعتقد أن غلاية عنصر التسخين التي اجتازت اختبار الزمن أكثر موثوقية. يُنصح بصب الماء المخفف في النظام بحيث يكون هناك مقياس أقل لعناصر التسخين. تتميز الغلايات الكهربائية بكفاءة عالية ، لكن العقبة الرئيسية أمام استخدامها على نطاق واسع هي ارتفاع أسعار الكهرباء.

• كيف تصب الماء في نظام تدفئة مفتوح ومغلق؟
• مرجل غاز خارجي شعبي روسي الصنع
• كيف تنزف الهواء بشكل صحيح من المبرد؟
• خزان التمدد للتدفئة المغلقة: الجهاز ومبدأ التشغيل
• غلاية غاز مزدوجة الدائرة مثبتة على الحائط Navien: رموز الخطأ في حالة حدوث عطل

اقتراحات للقراءة

تسخين المياه لمنزل خاص بيديك: المخططات والمواد الضرورية ، يعد تسخين الهواء لمنزل خاص بأيديهم حلاً مربحًا وفعالًا. كيف تحسب التدفئة في منزل خاص بشكل صحيح؟ كيف وماذا تصنع المنتجات المنزلية للتدفئة المنزلية؟

2016-2017 - بوابة التدفئة الرائدة. جميع الحقوق محفوظة ومحمية بموجب القانون

يحظر نسخ مواد الموقع. أي انتهاك لحقوق التأليف والنشر يستلزم مسؤولية قانونية. جهات الاتصال

تسخين المياه في منزل خاص بيديك

هنا سوف تتعلم:

غالبًا ما تستخدم أنظمة تسخين المياه لتدفئة المنازل الخاصة. وتتميز بالبساطة والرخص النسبي والكفاءة العالية. إذا كانت لديك أيدي مباشرة وخبرة في استخدام الأدوات ، فلا شيء يمنعك من إنشاء نظام تدفئة بنفسك. بمساعدة مراجعتنا ، ستتعلم كيفية تسخين المياه لمنزل خاص بيديك ، وسنقدم المخططات كأمثلة توضيحية.

سنخبرك أيضًا:

• حول الأنواع الرئيسية لأنظمة تسخين المياه ؛
• حول المشعات والمواد المستخدمة ؛
• حول أنظمة دوران المبرد ؛
• حول طرق تركيب الأنابيب والمشعات ؛
• حول اختيار مراجل التدفئة.

بعد قراءة المراجعة ، ستتمكن من استخلاص الاستنتاجات المناسبة وإنشاء نظام تسخين مياه فعال لمنزل خاص بيديك.

احدث أنظمة التدفئة

مثال على نظام فعّال وبأسعار معقولة إلى حد ما ، ومناسب لمنزل ريفي وشقة ، هو تدفئة أرضية كهربائية. بعد تكبد نفقات صغيرة نسبيًا لتركيب مثل هذه التدفئة ، من الممكن تزويد المنزل بالتدفئة وعدم شراء أي غلايات. العيب الوحيد هو تكلفة الكهرباء. ولكن بالنظر إلى أن التدفئة الأرضية الحديثة اقتصادية للغاية ، نعم ، إذا كان لديك عداد متعدد التعريفات ، فقد يكون هذا الخيار مقبولاً.

كمرجع. عند تركيب تدفئة أرضية كهربائية ، يتم استخدام نوعين من السخانات: فيلم بوليمر رقيق مع عناصر كربون مطلية أو كابل تسخين.

في المناطق الجنوبية ذات النشاط الشمسي العالي ، يعمل نظام تدفئة حديث آخر بشكل جيد. هذه هي مجمعات المياه بالطاقة الشمسية المثبتة على سطح المباني أو غيرها من الأماكن المفتوحة. في نفوسهم ، مع الحد الأدنى من الخسائر ، يتم تسخين المياه مباشرة من الشمس ، وبعد ذلك يتم إدخالها إلى المنزل. مشكلة واحدة - المجمعات عديمة الفائدة تمامًا في الليل ، وكذلك في المناطق الشمالية.

أنظمة الطاقة الشمسية المختلفة التي تأخذ الحرارة من الأرض والماء والهواء وتنقلها إلى منزل خاص هي منشآت يتم فيها تنفيذ أحدث تقنيات التدفئة. تستهلك هذه الوحدات 3-5 كيلوواط فقط من الكهرباء ، وهي قادرة على "ضخ" من الخارج 5-10 مرات أكثر من الحرارة ، ومن هنا جاء اسمها - مضخات الحرارة. علاوة على ذلك ، بمساعدة هذه الطاقة الحرارية ، يمكنك تسخين المبرد أو الهواء - حسب تقديرك.

مثال على مضخة حرارة الهواء هو مكيف الهواء التقليدي ، مبدأ التشغيل هو نفسه بالنسبة لهم. فقط النظام الشمسي يسخن بشكل جيد منزل ريفي في الشتاء ويبرد في الصيف.

من الحقائق المعروفة أن الابتكار الأكثر كفاءة في نظام التدفئة هو الأكثر تكلفة ، على الرغم من أنه يتطلب تكاليف تشغيل أقل. على العكس من ذلك ، فإن أنظمة التدفئة الكهربائية عالية التقنية التي تكون رخيصة التركيب تجعلنا ندفع لاحقًا مقابل الكهرباء التي نستخدمها. تعد المضخات الحرارية باهظة الثمن لدرجة أنها غير متوفرة لمعظم المواطنين في منطقة ما بعد الاتحاد السوفيتي.

السبب الثاني وراء انجذاب أصحاب المنازل للأنظمة التقليدية هو الاعتماد المباشر لمعدات التدفئة الحديثة على توافر الكهرباء. بالنسبة لسكان المناطق النائية ، تلعب هذه الحقيقة دورًا كبيرًا ، لأنهم يفضلون بناء أفران من الطوب وتدفئة المنزل بالخشب.

ما هو المطلوب للتثبيت

• غلاية أو فرن
• أنابيب؛
• مشعات.
• خزان التمدد
• مجموعة قياسية من الأدوات للتثبيت.

قبل شراء كل هذا ، يجدر بنا فهم كيفية عمل تسخين المياه ووضع خطة لتدفئة منزل أو كوخ.

يبدو المخطط على هذا النحو - المبرد الذي يتم تسخينه بواسطة المرجل (يمكن أن يكون ماء أو خليطًا خاصًا) يدخل في المشعات ، حيث يبرد ، مما يعطي الحرارة إلى الغرفة.

يعود المبرد البارد إلى الغلاية ، حيث يسخن مرة أخرى. بسبب هذه الدورات المستمرة ، يتم تدفئة غرفتك.

تنقسم أنظمة تسخين المياه إلى أنظمة طبيعية وقسرية. باختيار الخيار الأول ، ستكون مستقلاً عن الكهرباء لتشغيل المضخة.

تحدث حركة السوائل عبر النظام بسبب قوانين الفيزياء - يتمدد المبرد الساخن واندفاعه للأعلى ، وبعد خفض درجة الحرارة ، ينخفض ​​حجمه وينخفض.

مع الدوران الطبيعي ، من الضروري ملاحظة انحدار جميع الأنابيب بدرجتين على الأقل (من الناحية المثالية - 3-5) ، وتجنب الأنابيب ذات المقطع العرضي الصغير (الأنابيب مقاس 40 مم مناسبة للناهض ، ويمكن توصيل الأنابيب بأقسام التسخين بأنابيب ذات مقطع عرضي 22-24 مم).

للدوران الطبيعي عيوب خطيرة: لا يُسمح بالأسلاك الداخلية - عندما ينخفض ​​مستوى الماء في خزان التمدد ، تكون حركة السائل صعبة.

كما أنه قابل للتطبيق فقط في الحالات التي لا تتجاوز فيها المسافة عبر الأنابيب بين المرجل والرادياتير الأبعد 20 مترًا ، وتكون مساحة الغرفة المُدفأة أقل من 150 مترًا مربعًا.

كما ترى ، فإن الدورة الدموية الطبيعية بحدودها ليست قابلة للتطبيق دائمًا. في النظام القسري ، يتم التحكم في تدفق المبرد بواسطة مضخة دورانية.

بالطبع ، شراء مضخة هو نفقة مالية إضافية عند الشراء بالإضافة إلى فواتير الكهرباء الشهرية ، لكن انظر إلى الفوائد - أنت مرتاح من الحاجة إلى معايرة زاوية الميل بوضوح ، ليست هناك حاجة لملاحظة مقطع عرضي عريض للرافعات ، من الممكن عمل أنابيب داخلية وربطها ، على سبيل المثال ، "أرضية دافئة".

هناك نوعان من أنظمة تسخين المياه - الدائرة المفردة والدائرة المزدوجة. يتضمن تركيب الخيار الأول التدفئة فقط.

الخيار الثاني ، بالإضافة إلى التدفئة ، يزود المبنى بالماء الساخن وهو مناسب جدًا في البلد ، في الحالات التي لا يُخطط فيها لتركيب مصدر منفصل للمياه الدافئة.

نقوم بتثبيت مخطط التدفئة وترتيب العمل

يتم تنفيذ تسخين المياه بأيديهم وفقًا لخطة عمل واضحة.

لذلك ، قمت برسم مخطط لمنزل خاص ، وتم وضع علامة على البطاريات المستقبلية عليه ، وتم حساب طول الأنابيب ، وقررت بالفعل نظام التدفئة في المنزل ، ودرس الفيديو ، وأنت جاهز لبدء أعمال البناء بيديك.

إذا أمكن ، يجب أن يكون نظام القسم أوسع من كتلة النافذة.

ومع ذلك ، في الممارسة العملية لا يتم الحفاظ عليها دائمًا. إذا كانت نوافذ المنزل الخاص لا تسمح بدخول الهواء البارد إلى الغرفة ، فقد يكون الطول الإجمالي لجميع الأقسام أقل من النافذة.

يتم تركيب المشعات بوضوح في المستوى ودائمًا تحت فتحة النافذة. الجمال ، بالطبع ، مهم ، لكنه ليس بالغ الأهمية.

منحدر عرضي ، حتى لو كان صغيرًا ، سيخلق تأثير نهر تحت الأرض - سوف تسمع نفخة من السائل من جانب الحافة المرتفعة. لذلك ، تحقق من مستوى التثبيت.

من المهم مراقبة المسافة من الأرض والجدران. المسافة المثالية من البطارية إلى الحائط هي 3-5 أمتار ، وإلى الأرض - لا تزيد عن 10 سم

لإزالة الهواء المحاصر عن طريق الخطأ ، يجدر تركيب صمام أو صنبور Mayevsky.

يتم توفير ستروب للمشعات المعلقة. احسب بحيث يتبقى أخدود بعمق 4-6 مم من التركيب إلى الحافة - عند تسخينه ، قد يزداد الأنبوب.

استخدم أطوال أقل من 10 أمتار أو قم بلحام المنعطفات لتعويض التمدد الحراري.

هناك خيارات لاستخدام الأنابيب النحاسية أو غير القابل للصدأ ، ومع ذلك ، فقد أثبتت أنابيب البولي بروبلين المقواة أنها أفضل في الجمع بين "جودة السعر".

فهي رخيصة الثمن نسبيًا وسهلة التركيب.

هناك نماذج مختلفة لتوصيل المشعات التي تقوم بتسخين المياه.

الدائرة السفلية (المدخل والمخرج متصلان بالأنابيب الفرعية السفلية للأقسام) ، محفوفة بفقدان الحرارة بنسبة 12-15 ٪ وتسخين غير متساوٍ للبطاريات.

يجب أن يؤخذ في الاعتبار عندما يكون هناك خطر دخول الرمال والمعلقات إلى النظام - سيتم إخراجها إلى مرشح الطين. https://www.youtube.com/embed/BZ7Al3p9iO0

من خلال اتصال أحادي الجانب ، يتم تثبيت الإمداد في الجزء العلوي من القسم ، ويتم تثبيت الإرجاع في الجزء السفلي من نفس القسم. مع هذا الاتصال ، يتم إحماء جميع الأقسام بالتساوي.

إذا كان عدد الأقسام مهمًا ، فمن الأفضل استخدام اتصال قطري. وهو يختلف عن المنفذ أحادي الجانب في أن المنفذ مُثبت في الجزء السفلي من القسم المقابل.

عندما يكون مخطط توصيل أقسام بطارية التدفئة واضحًا ، نبدأ في تثبيت نظام الأنابيب.

بالطبع ، من الجدير مشاهدة فيديو التثبيت والتدرب على القصاصات المتبقية بعد اكتمال تركيب الأنبوب في القوية.

نقوم بصهر الأنبوب والتركيب بمكواة لحام مسخنة إلى 260 درجة. يجب أن يتم الجمع عن طريق الضغط على قسم أصغر في قسم أكبر.

أنواع مختلفة من أنظمة التدفئة السائلة المستقلة

تختلف أنظمة التدفئة لتدفئة منزل فردي باستخدام الماء والسوائل غير المجمدة (مضاد التجمد) كمبرد بعدة طرق ، والاختلافات الرئيسية هي:

حسب نوع الوقود المستخدم. أكثر أنواع الطاقة شيوعًا لتسخين ناقلات الحرارة هي الكهرباء والغاز ومخاليط الهيدروكربونات السائلة القابلة للاحتراق (وقود الديزل وزيت الوقود والزيت والكيروسين) ، وعدد كبير من المواد الصلبة القابلة للاحتراق - الحطب والفحم وقوالب الجفت والكريات من مختلف التركيبات . يمكن توليد الكهرباء من شركات الطاقة وبشكل مستقل باستخدام الألواح الشمسية أو مولدات الرياح أو المولدات الهيدروليكية.

حسب نوع المولدات الحرارية. في أنظمة التدفئة الحديثة ، يتم استخدام غلايات التدفئة لنقل الطاقة إلى سائل التبريد ، والتي تتميز بميزات التصميم والاختلافات بين نظائرها لكل نوع من أنواع الوقود. مع نقص الأموال ، يقوم العديد من الحرفيين بتجميع التدفئة المستقلة بأيديهم ، باستخدام الهياكل المجمعة ذاتيًا بدلاً من غلايات المصنع بشكل أساسي على الوقود الصلب ، والمثال النموذجي هو موقد معدني في منطقة سكنية مع خزان تمدد في العلية و نظام الأنابيب الفولاذية مع مشعات.

أرز. 7 مبدأ التشغيل والمكونات الرئيسية للمسخن الغازي

حسب مادة خط الأنابيب. الأنابيب البوليمرية المصنوعة من البولي بروبلين PP والبولي إيثيلين المتصالب والبلاستيك المعدني PEX تحل تدريجياً محل المنتجات المعدنية ؛ في المباني القديمة ، لا تزال الأنابيب الفولاذية الخارجية تستخدم لتزويد المياه للرادياتيرات. يقوم بعض مالكي المنازل ، الذين لديهم موارد مالية كبيرة ، بتزويد المبرد عبر خطوط أنابيب نحاسية بالكامل أو في أقسام منفصلة.يتم تركيب الأنظمة الحديثة المتقدمة من أنابيب فولاذية رقيقة الجدران الخاصة باستخدام تقنية العقص لربط عناصر التركيبات الصحية باستخدام التركيبات.

حسب طريقة تزويد المبرد بالمبادلات الحرارية. هناك طريقتان رئيسيتان لتزويد أنابيب مشعات التدفئة بالسائل المسخن - أنبوب واحد وأنبوبين ، وفي بعض الأحيان يتم استخدام اتصال مشترك. لتوصيل خط أنابيب التدفئة تحت الأرضية ، يتم استخدام أسلاك المجمع ، والتي تسمح بتوصيل العديد من الدوائر بوحدة توزيع واحدة ، ويتم توصيل الأنظمة من عدد كبير من المشعات من خلال الأسهم الهيدروليكية أو مشعبات الرادياتير. عند توصيل مشعات التبادل الحراري ، يتم استخدام تخطيطات مختلفة للأنابيب - شعاعي ، مسدود ، مرتبط ، أفقي خاص (لينينغراد).

هناك أيضًا طرق مختلفة لتوصيل أنابيب مدخل ومخرج مشعات التبادل الحراري بالحرارة الرئيسية - الرأسية والأفقية والقطرية والقاع.

أرز. 8 مخططات الأنابيب

حسب موقع الخزان. يمكن أن يكون خزان التمدد ، الذي يعد عنصرًا مهمًا في أي نظام تسخين ، مغلقًا من المصنع (مجمع أحمر) ومركب في الدائرة في أي مكان مناسب - تسمى هذه الأنظمة مغلقة ، نظرًا لعدم وجود وصول مباشر إلى المبرد. تتم حركة السائل عبر خط الأنابيب في أنظمة من هذا النوع باستخدام مضخة كهربائية دائرية مثبتة في الأسفل بالقرب من المرجل بجوار المجمع الهيدروليكي.

في نوع آخر من أنظمة التدفئة ، يسمى الجاذبية ، يتم تثبيت خزان التخزين في الجزء العلوي في العلية ، ويكون للأنابيب منحدر طفيف عند الاقتراب من المشعات ، وعند خروجها يتم الحفاظ على زاوية ميل صغيرة نحو المرجل. يحدث دوران السائل في النظام عن طريق الجاذبية نظرًا لحقيقة أن الماء الساخن أو مضاد التجمد لهما كثافة أقل وبالتالي يتم دفعهما إلى الأعلى بواسطة طبقات باردة أكثر كثافة.

أرز. 9 فتح نظام التدفئة

ما هي المراجل المركبة

نظرًا لأن التدفئة الكهربائية باهظة الثمن ، يمكنك استخدام حل بديل واختيار غلاية قادرة على العمل على نوعين من الوقود. على سبيل المثال ، يمكنك شراء معدات كهربائية يمكنها أيضًا أداء وظائف السخان. أو يمكنك اختيار غلاية تعمل بالوقود الصلب يمكنها أيضًا العمل بالكهرباء لبعض الوقت.

طالما لم يكن هناك انقطاع في إمداد الغاز ، فإن مثل هذا المرجل سيعمل بشكل صحيح وفقًا للمخطط المقبول عمومًا ، ولكن بمجرد ظهور أي مشاكل ، سيكون من الممكن التبديل إلى نوع آخر من الوقود وبالتالي توفير تدفئة مستقرة إلى بيت.

تعتبر الغلاية المدمجة أغلى من المعتاد ، لكن هذه النفقات لها ما يبررها تمامًا: من المؤكد أن منزلك لن يترك بدون تدفئة ، وحتى إذا فشل أحد الأنظمة ، فسيكون الثاني قادرًا على دعمه على الفور. في نفس الوقت ، سيبقى مستوى درجة الحرارة عند نفس القيم ، وسيكون من المريح التواجد في الغرفة.

من الصعب جدًا تصميم وتنفيذ نظام تدفئة فردي بشكل مستقل ، لكن هذا لا يزال ممكنًا. سيحصل منزلك على تدفئة موثوقة ، والتي لن تعتمد على وجود أو عدم وجود أنابيب الغاز.

تحتاج إلى تمكين JavaScript أو تحديث المشغل!

حساب قوة المرجل

بغض النظر عن نوع الوقود المستخدم (صلب أو سائل ، غاز أو كهرباء) ، فإن مبدأ توصيل جميع أنظمة التدفئة هو نفسه. الفرق فقط في مرحلة تركيب المرجل. في هذه الحالة ، يتم حساب قوتها وفقًا لصيغة واحدة:

حيث W هي الطاقة المحددة المطلوبة للتدفئة 10 أمتار مربعة. م من المباني ؛ S - المساحة الإجمالية للمنزل.

بالنسبة للمناطق الروسية ، تؤخذ قيم الطاقة التالية في الاعتبار: • للمنازل الواقعة في وسط روسيا حتى 1.5 كيلو واط ؛ • لسيبيريا والشمال: لكل 10 أمتار مربعة. م يصل إلى 2 كيلوواط ؛ • لـ المناطق الجنوبية: حتى 0.9 كيلو واط.

منذ لتدفئة كافية 10 متر مربع. متر من مبنى سكني يقع في وسط روسيا ، يلزم توفر ما يصل إلى 1.5 كيلو واط من الطاقة ، ثم ، على سبيل المثال ، للتدفئة 100 متر مربع. م تحتاج إلى غلاية بسعة 15 كيلو واط:

(100 × 1.5) / 10 = 15 كيلو واط

يتم زيادة هذا الرقم بنسبة 15-20٪ (هامش الطاقة لفقدان الحرارة المحتمل ، والذي يتم فقده حتماً حتى مع عزل المبنى المثالي). وهكذا ، لتدفئة منزل مساحته 100 متر مربع. سيحتاج متر (15 + 2.3) = 17.3 كيلو واط.

قوة المرجل الموصى بها

طرق تداول المياه في أنظمة التدفئة

يمكن أن تحدث حركة السائل على طول دائرة مغلقة (خطوط) بطريقة طبيعية أو قسرية. يندفع الماء الذي يتم تسخينه بواسطة غلاية التدفئة إلى البطاريات. يسمى هذا الجزء من دائرة التسخين بالسكتة الدماغية الأمامية (الحالية). بمجرد إدخال البطاريات ، يبرد المبرد ويعاد إلى المرجل للتدفئة. هذا الفاصل الزمني للمسار المغلق يسمى عكس (تيار). لتسريع دوران المبرد على طول الدائرة ، يتم استخدام مضخات دوران خاصة ، مقطوعة في خط الأنابيب عند "العودة". يتم إنتاج نماذج من مراجل التدفئة ، والتي يوفر تصميمها وجود مثل هذه المضخة.

الدوران الطبيعي لسائل التبريد

مع الدوران الطبيعي ، تمر حركة الماء في النظام عن طريق الجاذبية. هذا ممكن بسبب التأثير المادي الذي يحدث عندما تتغير كثافة الماء. الماء الساخن له كثافة أقل. السائل الذي يسير في الاتجاه المعاكس له كثافة عالية ، وبالتالي يزيح بسهولة الماء الذي تم تسخينه بالفعل في الغلاية. يندفع المبرد الساخن لأعلى ، ثم يتم توزيعه على طول خطوط أفقية ، مرسومًا عند منحدر طفيف لا يزيد عن 3-5 درجات. وجود منحدر يسمح بحركة السوائل عبر الانابيب عن طريق الجاذبية.

مخطط التسخين ، الذي يعتمد على الدوران الطبيعي لسائل التبريد ، هو الأبسط ، وبالتالي يسهل تنفيذه عمليًا. بالإضافة إلى ذلك ، في هذه الحالة ، لا يلزم إجراء اتصالات أخرى. ومع ذلك ، فإن هذا الخيار مناسب فقط للمنازل الخاصة في منطقة صغيرة ، حيث يقتصر طول الدائرة على 30 مترًا. تشمل العيوب الحاجة إلى تركيب أنابيب ذات قطر أكبر ، بالإضافة إلى ضغط منخفض في النظام.

تداول المبرد القسري

في أنظمة التدفئة المستقلة مع الدوران القسري للمياه (المبرد) في دائرة مغلقة ، تكون مضخة الدوران إلزامية ، والتي توفر تدفقًا سريعًا للمياه الساخنة إلى البطاريات ، والمياه المبردة إلى السخان. تكون حركة الماء ممكنة بسبب اختلاف الضغط الذي يحدث بين التدفق المباشر والعكسي لسائل التبريد.

عند تثبيت هذا النظام ، لا يلزم مراقبة ميل خط الأنابيب. هذه ميزة ، لكن عيبًا كبيرًا يكمن في الاعتماد على الطاقة لنظام التدفئة هذا. لذلك ، في حالة انقطاع التيار الكهربائي في منزل خاص ، يجب أن يكون هناك مولد (محطة طاقة صغيرة) يضمن عمل نظام التدفئة في حالة الطوارئ.

يمكن استخدام مخطط مع الدوران القسري للمياه كحامل حراري عند تركيب التدفئة في منزل من أي حجم. في هذه الحالة ، يتم اختيار مضخة ذات طاقة مناسبة ويتم ضمان مصدر الطاقة غير المنقطع.
