خصائص مضخة الماء للتدفئة

مبادئ تركيب وتوصيل المضخة

لتحضير نظام التسخين لتركيب المضخة ، يتم أولاً تفريغ سائل التسخين وتنظيف النظام بأكمله إذا كان ملوثًا. يتم ملء النظام بالماء فقط بعد إصلاح الأنابيب ، وبعد ذلك يتم فحصها بعناية بحثًا عن الأعطال لإزالة المزيد من الأعطال. باستخدام المسمار المركزي ، يتم إزالة الهواء الزائد من النظام.

من أجل أن تتفاعل المضخة المثبتة مع المبرد المبرد ، ولإطالة عمر خدمتها ، يتم تثبيت الوحدة في خط أنابيب خط الإرجاع. عند التثبيت في نظام تدوير قسري ، لا ينبغي توصيل خزان التمدد بالرافعة الرئيسية ، ولكن بخط أنابيب الإرجاع.

بعد وضع المضخة أفقيًا بدقة ، يتم توصيلها بالأنابيب. كجهاز إضافي ، يمكن تركيب مضخة الدوران في نظام دوران طبيعي. في هذه الحالة ، يجب أن تكون المضخة مزودة بفلتر وخيط قابل للفصل. يجب أن يتطابق قطر المرشح مع قطر المضخة. يجب أن يكون تشغيل النظام المضغوط مدعومًا بصمام تقليدي يتوافق مع قطر السن اللولبي للوحدة. عند استخدام نظام مفتوح ، فهو غير مطلوب.

بعد تركيب المضخة ، يجب تركيب صمام على خطوط الأنابيب الرئيسية والعائدة. للسماح بنفث الهواء من النظام ، يتم تثبيت جهاز خاص على الممر الجانبي.

حيث يخطط لتركيب المضخة يتم قطع انبوب ووصلة خاصة لصمامات الاغلاق يتم لحامها قبل وبعد وحدة المضخة. يجب القيام بذلك لسهولة إزالة الجهاز وتنظيفه وإصلاحه. بعد سد المياه بالصنابير على مخرج وأنابيب دخول المضخة ، يتم إيقاف تشغيل غلاية التدفئة ، ثم يتم فك الصواميل ، حيث يتم توصيل المضخة بالأنابيب.

من الضروري توصيل المضخة بعد بدء تشغيل النظام بالكامل وملء الأنابيب بالماء. يجب ألا يبقى الهواء في الأنابيب ، لذلك يتم إطلاقه في كل مرة قبل بدء تشغيل وحدة الضخ. لتحرير الهواء يدويًا ، استخدم صمامات خاصة مثبتة على جانبي وحدة الضخ.

معايير الاختيار للمضخات الدائرية

مع مراعاة الميزات المذكورة أعلاه ، يجب على المستهلك ، عند اختيار المعدات التي يحتاجها ، الانتباه إلى:

أداء

يتم حساب هذا المؤشر عند الحد الأدنى لمستوى تحميل النظام الذي يرتبط ارتباطًا مباشرًا بالعديد من المعلمات التي يمكن دمجها في صيغة حساب واحدة: الأداء \ u003d Q. (1.16 × DT)

تقاس بالكيلو جرام / ساعة.

يحتاج كل مؤشر إلى شرح:

س هي الحرارة التي تستهلكها الغرفة. تقاس بالواط (W). لكل نوع من أنواع المباني ، تحدد SNiPs معاييرها الخاصة لمثل هذا الاستهلاك. يعتمد المؤشر على منطقة الموقع ونوع المبنى. على سبيل المثال ، في أوروبا ، تم تخصيص 100 وات لتدفئة 1 متر مربع لمنزل خاص ، و 70 وات لتدفئة مبنى سكني. بالنسبة لبلدان رابطة الدول المستقلة السابقة ، تنطبق المعايير الموضوعة في عام 1986 ، وهي: - 173 - 177 واط لكل متر مربع. م في المباني حتى ثلاثة طوابق ؛ - 97-101 واط لكل متر مربع. م في المباني التي تزيد عن 3 طوابق.
1.16 - مؤشر على السعة الحرارية للماء. بالنسبة للسوائل الأخرى ، هذا الرقم مختلف.
DT - الفرق في قيم درجات الحرارة لفروع الإرجاع والإمداد لخط الأنابيب.

اختيار المضخة حسب الطاقة:

توضح هذه الخاصية قدرة الجهاز على التغلب على المقاومة:

خط انابيب؛
نظام قفل؛
توصيلات؛
الأجهزة؛
اختلافات الارتفاع.

لحساب المؤشر ، يتم أخذ الصيغة:

الرأس = (R x l + Z) / p x g

فيه: R - قيمة مقاومة الأنبوب المستقيم ، مقاسة باسكال / م ؛ I - طول النظام بأكمله ، موضح بالأمتار ؛ Z هي مقاومة التركيبات ، والمشار إليها في Pa P هي كثافة المبرد ، معطاة بالكيلو جرام. نحن.مكعب؛ ز - تسارع السقوط الحر ، والذي يشار إليه بالمتر المربع. مع.

يؤخذ الرأس النهائي للمضخة في الاعتبار بالأمتار. لا يمكن قياس أنظمة التدفئة المثبتة في مبانٍ معينة بدقة للقيم المحددة ، لذلك ، يتم أخذ متوسط القيم في الحساب: R = 100-150 PA لكل متر ؛ Z = 30٪ من قيمة R. يمكن للمؤشر الأخير تزداد بسبب التواجد في النظام:

صمام ثرموستاتي ، سيزيد العدد بنسبة 70 ٪ ؛
الخلاط ثلاثي الاتجاهات مما يعطي زيادة تصل إلى 20٪.

عند حساب الضغط ، يوصى باستخدام صيغة أخرى يكون فيها الضغط مساويًا لـ:

R x l x ZF يحدد الحرفان الأخيران (ZF) عامل الأمان للدائرة غير المزودة بأجهزة إضافية.

عامل أمان الحلقة الأساسية هو 1.3.
إذا كان هناك صمام تمدد ثرموستاتي ، فإن قيمة ZF هي 2.2.
عند إضافة خلاط ثلاثي الاتجاهات ، يتم أخذ مؤشر 2.6.

يبسط هذا المؤشر العمليات الحسابية إلى حد كبير.

تعليمات الفيديو لحساب الضغط المطلوب والتدفق الحجمي:

حساب معلمات المضخة

لإنشاء الضغط اللازم والتغلب على المقاومة الهيدروديناميكية للنظام ، يتم استخدام المضخات لتدفئة المنازل الخاصة ، مما يضمن الدوران النشط لسائل التبريد. لكي يعمل نظام التدفئة بكفاءة ، من الضروري حساب مضخة الدوران. سيسمح بالاختيار الأمثل لمضخة لتدفئة منزل خاص وضمان ظروف مريحة فيه.

المهام الرئيسية لمضخة الضغط:

خلق مثل هذا الضغط في النظام الذي سيتغلب على المقاومة الهيدروليكية ؛
ضمان نقل الحرارة الكافي.

بناءً على هذه المتطلبات الأساسية ، لا يتم اختيار مضخات التدفئة في منزل خاص إلا بعد حساب كمية الحرارة المطلوبة للمنزل والمقاومة الهيدروليكية للدائرة. بناءً على الحسابات ، يتم شراء مضخات الدوران لتدفئة المنازل الخاصة ، وعادة ما يتوافق السعر والجودة مع أفضل نسبة.

لحساب الأداء ، يتم استخدام صيغة النموذج - Q \ u003d 0.86R / TF-TR ، حيث:

س هو الاستهلاك المطلوب للمتر المكعب. م / ساعة
R هو الطلب الحراري المحدد ، kW ؛
TF - TR = 20.

يمكن أن تحتوي القيمة (R) على القيم التالية:

معايير المنازل الخاصة - 100 واط / م 2 ؛
للمباني متعددة الطوابق - 70 واط / م 2 ؛
مباني المصنع - 30-50 واط / م 2 ؛
غرف ذات عزل حراري جيد جدًا - 30 وات / م 2.

حساب واختيار مضخة الدورة الدموية

أنواع مضخات الدورة الدموية
توصيات تركيب المضخة
توصيات اختيار المضخة
حساب أداء مضخة الدورة الدموية
حساب المقاومة الهيدروليكية
فيديو: حساب الضغط المطلوب والتدفق الحجمي المطلوب

معظم أنظمة التدفئة في المنازل الخاصة لها دورة قسرية للمياه أو مجتمعة. جزء لا يتجزأ من هذا النظام هو مضخة دورانية تضمن حركة المياه عبر المشعات والأنابيب. من أجل أن يكون عملها بأكبر قدر ممكن من الكفاءة ، من الضروري إجراء الحساب الصحيح واختيار مضخة الدورة الدموية لنظام التدفئة.

ما هي مضخة الدورة الدموية؟

تعمل أنظمة التسخين المفتوحة ، التي يدور فيها المبرد في دائرة ، وفقًا للمخطط التالي: يدخل الماء المبرد إلى الغلاية ، وبعد التسخين ، بسبب التمدد الحراري ، يرتفع من خلال أنابيب التسخين ، مما يؤدي إلى تسخين المشعات. علاوة على ذلك ، على طول دائرة مغلقة ، تنخفض ومن خلال خط أنابيب أفقي مع منحدر طفيف يسقط مرة أخرى على عناصر التسخين في الغلاية.

لنقل المياه عبر الأنابيب ، يتم تثبيت مضخة كهربائية في الجزء الرئيسي ، والتي تدفع حامل الحرارة بشفرات دافعها. يتم ضبط درجة الحرارة في مشعات التسخين عن طريق تغيير درجة حرارة الماء في غلاية التسخين ، والطريقة الثانية هي تنظيم سرعة تدفق المياه عبر الأنابيب.

تحتوي العديد من أنواع التعميمات على سرعتين أو ثلاث سرعات (نادرًا 4) ، مما يجعل من الممكن زيادة خصائص تسخين المشعات عن طريق زيادة سرعة المبرد.

التين .2 نظام تسخين مع دوران قسري للمبرد

كيفية تركيب مضخة دورانية للتدفئة

يتم تركيب مضخات الدوران كجزء من أنظمة التدفئة لزيادة نقل الحرارة ، وتوزيع الحرارة بين الغرف المُدفأة ، وكذلك لزيادة كفاءة النظام. يمكن تركيب مضخة الدوران للتدفئة يدويًا ، مما سيوفر على دفع تكاليف خدمات متخصصي تركيب التدفئة.

على عكس غلايات التدفئة التي يصعب تركيبها ، يمكن تثبيت مضخة الدورة الدموية وتوصيلها بنفسك ، مع الحد الأدنى من المعرفة حول الإجراء وميزات التثبيت والتوصيل. مضخات التدوير من مختلف الشركات المصنعة لها تصميم مماثل ، لذلك لن يختلف تسلسل التثبيت باختلاف الطرز.

يعتمد إجراء تركيب المضخة على ما إذا كانت مثبتة في نظام تدفئة كان يعمل سابقًا على مبدأ الدوران الطبيعي ، أو ما إذا كان يتم تركيب الوحدة لتحل محل الوحدة الفاشلة.

اتصال

استخدم المسمار المركزي لإزالة الهواء الزائد من الأنابيب. إذا تم العمل بشكل صحيح ، سيبدأ السائل في النضح من ثقب خاص. بالنسبة للمضخة التي يتم تشغيلها يدويًا ، يجب نزف الهواء قبل بدء العمل: يجب تشغيلها لبضع دقائق وفتح الصمام ، مع تكرار الخطوات عدة مرات.

يتم توصيل وحدة المضخة بعد بدء تشغيل النظام ، عندما تمتلئ الأنابيب ويتم إطلاق كل الهواء. يجب أن يتم ذلك قبل كل بدء للجهاز.

في الأنظمة ذات الدورة الدموية الطبيعية ، عند توصيلها بالتيار الكهربائي ، يتم استخدام قاطع الدائرة بحيث يمكن إجراء إيقاف التشغيل. يتم تثبيته على مسافة 0.5 متر على الأقل من المرجل.

في التصميمات ذات الدوران القسري ، يبدأ الجهاز في العمل عند تشغيل المرحل الحراري. عند تركيب مضخة إضافية في نظام التدفئة المنزلي ، من الضروري أن تعمل هذه المضخة والجهاز المدمج في نفس الوقت. للقيام بذلك ، قم أيضًا بتوصيل الوحدة الجديدة بالمرحل أو بالوحدة المدمجة على التوازي.

إذا كان لديك غلاية كهربائية ، قم بتوصيل المضخة بها مباشرة. سيسمح هذا لجهاز الدوران بالعمل فقط عند تسخين الماء.

يمكن التشغيل الآمن لوحدة الدوران عند استخدام مقبس مؤرض.

لا يمكن التثبيت الذاتي للمضخة في نظام التدفئة في المنزل إلا من خلال مراعاة جميع قواعد التثبيت ومراعاة الفروق الدقيقة في الاتصال.

لا ينبغي الاستخفاف بهذه المسألة ، والاعتماد على "ربما" حتى لا تعرض أسرتك للخطر. الالتزام الدقيق بجميع المتطلبات سيوفر لمنزلك الدفء والراحة.

حساب أداء مضخة الدورة الدموية

قبل اختيار النموذج الصحيح لمضخة الدوران ، يجب عليك إجراء الحساب الهيدروليكي للنظام. ترتبط قيمة الأداء التشغيلي للمضخة ارتباطًا وثيقًا بالطاقة الحرارية لنظام التدفئة المعني. لذلك ، يجب أن يوفر حجم المبرد الذي تضخه هذه الوحدة طاقة حرارية للمشعات في جميع الغرف. لذلك ، بالنسبة للحسابات ، ستكون هناك حاجة إلى قيمة الطاقة الحرارية اللازمة لتدفئة المبنى والمبنى بأكمله.

على سبيل المثال ، يمكنك استخدام منزل خاص بمساحة 100 م 2 ، وستكون قيمة الطاقة الحرارية في حدود 10 كيلو واط ، على التوالي. علاوة على ذلك ، يتم حساب أداء المضخة وفقًا للصيغة التالية: G = 3600Q / (c∆t) ، حيث G هي الكمية المطلوبة من الناقل الحراري (kg / h) ، Q هي ناتج الحرارة للنظام (kW) ، s هي السعة الحرارية النوعية للماء التي تساوي 4.187 kJ / kg С ، Δt - هي فرق درجة الحرارة في أنابيب الإمداد والعودة.بالنسبة للحسابات ، يتم أخذ درجة حرارتها ، وهي 20 درجة مئوية. وبالتالي ، وفقًا للبيانات الأولية ، سيكون أداء مضخة الدوران مساويًا لـ: 3600 × 10 × 4.187 × 20 = 429.9 كجم / ساعة أو في وحدات أكبر - 0.43 طن / ساعة.

عند اختيار المضخة ، يمكنك ملاحظة أنه في ورقة البيانات الفنية ، يتم الإشارة إلى وحدات الحجم بدلاً من وحدات التدفق الكتلي. في هذه الحالة ، من الضروري تحويل كتلة الماء إلى حجمها باستخدام كثافة 0.983 طن / م 3 عند t \ u003d +60 0 درجة مئوية: 0.43 / 0.983 = 0.44 م 3 / ساعة. ستكون القيمة الناتجة هي الأداء التشغيلي المحسوب للجهاز.

ميزات تشغيل أنظمة التدفئة المجهزة بمضخة

يمكن تسخين المنازل الريفية المجهزة بنظام تدفئة منفصل بشكل غير متساوٍ بسبب الطاقة الحرارية الموزعة في جميع الغرف. ستصل أقل كمية حرارة إلى تلك الغرف الأبعد عن الغلاية. لحل هذه المشكلة ، من الممكن ليس فقط التوقف عند إنشاء أنظمة تدفئة جديدة مع خط أنابيب بقطر كبير ، ولكن أيضًا لربط المضخة بنظام التدفئة. موجود حاليا.

مخطط نموذجي لتركيب مضخة الدوران: 1 - مرجل ، 2 - فتحة تهوية ، 3 - صمام ترموستاتي ، 4 - مبرد ، 5 - صمام موازنة ؛ 6 - خزان غشاء ، 7 - صمام كروي ، 8 - مرشح ، 9 - مضخة دوران ، 10 - مقياس حرارة ، 11 - صمام أمان.

إن توصيل مضخة بنظام التدفئة ليس مكلفًا مثل توصيل خط أنابيب جديد.

في نفس الوقت ، يتم تطبيق إجراءات التفكيك على أنظمة التدفئة القديمة في هذه الحالة ، والتي لا يمكن أن تكون مهمة سهلة. يعد تركيب المضخة أرخص بكثير ، خاصة وأن تركيبها يمكن دائمًا أن يتم يدويًا. تتجنب المضخة تشكيل أقفال الهواء داخل الأنابيب ، مما يضمن دورانها الطبيعي عبر خط الأنابيب. بمساعدة المضخة ، يتم تحقيق استقرار مؤشرات درجة الحرارة في كل غرفة في المنزل. يعمل الجهاز ككل على تحسين تشغيل نظام التدفئة في أي منطقة سكنية.

مخطط أنابيب مضخة الدورة الدموية.

يعد نوع المضخة الخالية من الخانق المختومة لنظام التدفئة هو الأكثر شيوعًا بسبب التشغيل البسيط والتصميم المريح. جسم هذا النوع من المضخات مصنوع من الحديد الزهر. في هذه الحالة ، يمكن استخدام البلاستيك أو الفولاذ كمواد لجزء مثل الدوار. عملية تشغيل هذه الأجهزة صامتة. في هذه الحالة ، لن يكون من الضروري استبدال الحشيات في نظام التدفئة ، والتي لن يتم ملؤها بعنصر تبريد وزيوت تشحيم ، ولكن بالماء. خلال فترة التشغيل بأكملها ، ستتميز الوحدة بموثوقية عالية. الشرط الرئيسي لذلك هو التوصيل الصحيح للمضخة بنظام التدفئة.

ما هي مضخات المياه

مضخة الدوران عبارة عن جهاز صغير به غلاف معدني. يمكن استخدام المواد التالية في التصنيع: الحديد الزهر والألمنيوم والبرونز والفولاذ المقاوم للصدأ. يتم توصيل الدوار بجسم الجهاز من الداخل ، ويتم توصيل المكره به. يدور الدوار بفضل نظام المحمل. كل هذه العناصر مدفوعة بالكهرباء.

يتم نقل الماء الساخن ، المتساقط على شفرات المكره ، من خلال الأنبوب. هذا يزيد من كفاءة نظام التدفئة.

من المهم تركيب مضخة الماء عموديا وإلا سينخفض أداؤها بنسبة 30٪

هناك نوعان من الأجهزة - مع الدوار الرطب والجاف.

تستخدم المضخات الدوارة الرطبة في أنظمة التدفئة في المنازل الخاصة. تتلامس هذه الأجهزة مع الماء ، لذلك يجب تشحيم أجزائها بشكل غير منتظم. تشمل مزايا هذه النماذج بساطة الهيكل ، وعمر خدمة طويل بدون صيانة ، وتكلفة منخفضة للإصلاحات ، ومستوى ضوضاء منخفض.كما أنها تستهلك كمية قليلة من الكهرباء ولا تتجاوز كفاءتها 50٪ - ولهذا السبب لا يتم تركيبها في المباني الكبيرة.

تتمتع المضخات ذات الدوار الجاف بكفاءة عالية وتستخدم في أنظمة التدفئة في المباني السكنية والمباني الشاهقة. في هذه الحالة ، لا يتلامس الدوار مع الماء ، لذلك تحتاج أجزاء الجهاز إلى التشحيم والخدمة بشكل منتظم. أيضا ، الجهاز يصدر الكثير من الضوضاء ، لذلك يتم تركيب مضخة الدورة الدموية في نظام التدفئة في غرفة منفصلة مع عزل جيد للصوت.

يقدم السوق معدات ذات خصائص مختلفة ، وبالتالي فإن الاختيار ليس بهذه السهولة. تحتاج أيضًا إلى مراعاة أنه من أجل تثبيت مضخة للتدفئة بطاقة كافية ، ستحتاج إلى تخصيص غرفة منفصلة.

بالاختيار الصحيح ، ستكون قادرًا على:

الحفاظ على الراحة والراحة في المنزل ؛
زيادة كفاءة التدفئة ، وتنظيم معدل تدفق المياه في النظام ؛
تقليل تكلفة الكهرباء ، بمساعدة المضخة ، وأحيانًا نظام التدفئة بالكامل.

قبل أن تذهب لمضخة المياه ، تحتاج إلى رسم مخطط تفصيلي لنظام التدفئة بالكامل للمبنى. تحتاج أيضًا إلى تحديد مكان وجود المضخة وكيفية توصيلها بمصدر المياه (اقرأ: "كيفية توصيل المضخة بالتدفئة: التثبيت والربط")

عند اختيار الجهاز ، من الضروري الانتباه إلى أهم خصائصه - ضغط سائل التبريد. هذا المؤشر لا يعتمد على قوة نظام التدفئة.

يمكن أن يكون ضغط الماء من 2 إلى 4 أمتار - عند الاختيار ، عليك أن تأخذ في الاعتبار أن الحد الأدنى من المؤشر لن يكون كافيًا لمبنى سكني. وبالتالي ، كلما زاد طول نظام التدفئة ، يجب أن يكون هذا المؤشر أقوى.

عند حساب المضخة للتدفئة ، تحتاج إلى التركيز على وضع التشغيل الأقصى. يجب أن تتوافق جميع العناصر المساعدة (الإرساء ، المقابس ، التركيبات) ، وليس فقط مضخة الدوران ، مع عمل النظام إلى الحد الأقصى

في هذه الحالة ، تكون الأخطاء غير مقبولة ، وسيكون إزالة الضغط من الهيكل مكلفًا للغاية ، لذلك من المهم إجراء الحساب الصحيح لمضخة الدورة الدموية للتدفئة. أيضًا ، يوصي الخبراء بتثبيت مستشعر انخفاض ضغط حرج في نظام التدفئة مع مضخة المياه ، بحيث يمكنك في حالة الطوارئ إيقاف تشغيل المضخة على الفور

نصائح مفيدة من الخبراء

يمكنك شراء مضخة الدورة الدموية من المتاجر أو طلبها عبر الإنترنت. قبل الشراء ، يُنصح باستشارة متخصص في أنظمة التدفئة. عادةً ما يعرف المديرون الذين يبيعون المضخات من مختلف الشركات كل شيء عنها. قد يطلبون منك بعض البيانات الأولية لمساعدتك على الاختيار الأفضل. يسألون عادة عن الغلاية التي سيتم تركيبها ، وحجم المساحة الإجمالية للمسكن ، ووجود العزل في المنزل ، وعدد الطوابق ، وما إلى ذلك.

مشورة الخبراء لمساعدتك على اختيارك:

تتكيف المضخات الدوارة الرطبة بشكل أفضل مع الحمل ؛
النماذج ذات البرونز أو النحاس أو الفولاذ المقاوم للصدأ تدوم لفترة أطول ؛
في حالة وجود ضوضاء في النظام ، من الضروري التحقق من عدم وجود هواء في النظام ؛
عند البدء ، قم بتشغيل السرعة القصوى لمحرك المضخة.

ما هي المواد اللازمة لربط القيود عند اختيار المضخة

سيسمح لك جهاز نظام التدفئة مع تسخين المياه ، والذي يعمل على أساس الدورة الدموية الطبيعية أو القسرية ، بإنشاء المستوى اللازم من الحرارة في الغرفة. هذه العملية لن تعتمد على التدفئة المركزية. بحيث تقوم مضخة الدوران بتحريك الماء بشكل صحيح في نظام التسخين القسري. يجب تثبيته بشكل صحيح. لا يتطلب تركيب هيكل المضخة مساحة كبيرة. وفقًا لمخطط التوصيل ، من بين مكونات نظام التدفئة ، جنبًا إلى جنب مع المضخة ، يجب أن تكون هناك أجزاء وأدوات مثل:

التثبيت الصحيح لمضخة الدوران.

خزان الغشاء.
مرشح شبكي.
اتصال القابض.
كتلة التحكم.
نظام الإشارة.
الصمامات.
خط مكياج النظام.
التأريض.
مضخة الدورة الدموية.
أجهزة استشعار التنبيه ودرجة الحرارة.
مفاتيح (19-36 مم).
فحص الصمام.
تجاوز.
صمام التوقف.
سدادة.
سلك كهربائي.
آلة لحام.

يسمح لك نظام التدوير القسري بإخفاء خط الأنابيب الرئيسي في عمق الجدار.

من أجل تحسين نظام التدفئة ، من الضروري التفكير بعناية في كيفية عمله باستخدام المضخة المثبتة. سيؤدي الاختيار الصحيح للجهاز ، أي المجهز بخيط قابل للفصل ، إلى تسريع عملية تركيب المضخة. سيسمح لك ذلك بعدم شراء الاتصالات بشكل منفصل. بعد الانتهاء من الأعمال التحضيرية ، يجب عليك قراءة التعليمات الخاصة بالمضخة المشتراة والمخطط الخاص بجهازها من أجل المضي قدمًا بثقة في التثبيت بنفسك.

يعد توصيل مضخة الدوران بالتسخين إجراءً شائعًا ضروريًا لإنشاء الضغط المطلوب أثناء تشغيل النظام بأكمله. في هذه الحالة ، يصبح من الممكن إنشاء هياكل تختلف مبادئ الاتصال والتشغيل.

نظام الدوران الطبيعي ، على عكس النظام القسري ، لن يجعل العودة وخط الأنابيب الرئيسي غير مرئيين ، أي يخفيه في الجزء السفلي من الجدار. مع ارتفاع صغير للغرف ، سيتم سد جزء من النافذة بواسطة أنبوب الحقن ، وبالتالي سيتم إزعاج مظهر الغرفة.

المواصفات الفنية

عند تحديد كيفية اختيار مضخة الدوران لنظام التدفئة ، ضع في اعتبارك خصائصها الفيزيائية والتقنية ، وأهمها:

الإنتاجية. يُقاس بالمتر المكعب في الساعة أو اللترات في الدقيقة ، ويظهر حجم السائل الذي تضخه المضخة الكهربائية لكل وحدة زمنية ، ومعدل التدفق أكبر ، وكلما زاد معدل التدفق. يعتمد المؤشر على قطر خط الأنابيب المستخدم ويمكن أن يصل إلى قيم تصل إلى 15 متر مكعب / ساعة.
رأس. تُقاس القيمة بالأمتار لعمود الماء وتشير إلى الارتفاع الذي يمكن للمضخة الكهربائية أن تدفع السائل إليه عبر خط أنابيب مركب عموديًا. يبلغ الحد الأقصى لضغط مضخة الدوران للأصناف ذات الدوار الرطب حوالي 17 مترًا ، على الرغم من أنه قد تكون هناك وحدات ذات خصائص ضغط أعلى ، لكنها غير فعالة في التشغيل (لها أبعاد إجمالية كبيرة وتكلفة عالية جدًا).
نطاق درجة حرارة. من الواضح أنه في نظام التسخين ، يجب أن تتحمل معدات الضخ أقصى درجة حرارة تسخين لسائل التبريد بهامش ، والتعديلات شائعة الاستخدام مصممة لدرجة حرارة قصوى تصل إلى 110 درجة مئوية ، ويمكن لبعض الأنواع العمل مع السوائل بدرجة حرارة تصل إلى + 130 درجة مئوية.
مستوى الضوضاء. بشكل أساسي ، للاستخدام في المنازل الفردية ، يتم اختيار الأجهزة ذات مستوى الضوضاء المنخفض ، وتتميز معدات الضخ ذات الدوار الرطب بمثل هذه الميزات ، التي لا تتجاوز خصائص الضوضاء فيها 35-40 ديسيبل.
مجمع. في المنازل الفردية السكنية ، يتم استخدام تسخين رئيسي لقسم صغير يصل إلى 1.5 بوصة - في هذه الحالة ، يتم تثبيت جميع معدات الضخ بشكل رئيسي من خلال وصلات ملولبة (مصممة لخطوط الأنابيب التي يصل قطرها إلى 2 بوصة). تم تجهيز تركيبات مخرج معظم المضخات الكهربائية المنزلية بمسامير خارجية ويمكن دمجها بسهولة في الخط باستخدام أدوات التوصيل الأمريكية.
معلمات الأبعاد. طول التثبيت هو المؤشر الرئيسي للجهاز عندما يكون مدمجًا في خط الأنابيب (للأنواع الدائرية ، الأحجام القياسية هي 130 و 180 ملم) ، كما يتم أخذ قطر أنابيب المدخل والمخرج في الاعتبار (القياسي 1 و 1.25 بوصة ).
فئة الحماية.وفقًا للتصنيف الدولي ، فإن فئة الحماية القياسية لمعدات الضخ لأنظمة التدفئة هي IP44 - وهذا يعني أن الوحدة محمية من الجسيمات الميكانيكية الصلبة التي يزيد قطرها عن 1 مليمتر (الرقم الأول في العلامة) من دخول السكن وجزءها الكهربائي مغلق تماما من القطرات والبقع المتطايرة بأي زاوية.

في خصائص العديد من مضخات الطرد المركزي الكهربائية لأنظمة إمدادات المياه ، يشار أيضًا إلى معلمة مثل حجم الجسيمات. بالنسبة لأجهزة الضخ في نظام التسخين المغلق ، لا يلعب هذا العامل أي دور (إذا لم يتم تدمير مواد خط الأنابيب وتركيبات السباكة) - يكون السائل الموجود في خط الأنابيب المغلق دائمًا في حالة نظيفة باستمرار.

لهذا السبب (تم تصميم دوار مفتوح مبرد بالسائل من أجل سائل تبريد نظيف) ، لا يتم استخدام المضخات الكهربائية الدوارة الرطبة في خطوط إمداد الماء الساخن للمنازل الفردية ، حيث يكون المدخول من الآبار أو الآبار.

الشكل 7 مثال على رمز لمضخات Grundfos الكهربائية

مقارنة بين بعض الشركات المصنعة

للقيام بذلك ، يمكنك أن تأخذ النماذج الأكثر شعبية من العلامات التجارية مثل:

تحتوي جميع الأجهزة المدرجة أدناه على دوار رطب.

جراندفوس يو بي إس 32-80

يحتوي هذا الجهاز على:

رأس 7.5 م ؛
الإنتاجية 11000 كجم / ساعة ؛
استهلاك الطاقة يصل إلى 220 واط ؛
درجة حرارة السائل - 2-110 درجة مئوية ؛
السعر من 13800 الى 16000 ندى. روبل.

تتحدث المراجعات عن الموثوقية العالية والقوة ، ونتيجة لذلك ، السعر.

سبيروني سكر 25 / 60-180

مؤشرات الجهاز كالتالي:

يصل رأسه إلى 6 أمتار ؛
يمر حوالي 4000 كجم / ساعة ؛
يتحمل درجات حرارة تصل إلى 110 درجة مئوية ؛
يكلف حوالي 3600 روبل.

المراجعات إيجابية بشكل عام.

بيلاموس BRS 25 / 4G

الجهاز بالخصائص التالية:

رأس 4.5 م ؛
الإنتاجية 2800 كجم / ساعة ؛
قوة 72 واط ؛
درجة الحرارة المسموح بها للناقل من 2 إلى 110 درجة مئوية ؛
تكلف من 2 إلى 3 آلاف روبل.

وفقًا للمراجعات ، فإن المنتج ليس بجودة عالية جدًا ، ولكنه مقبول تمامًا بالنسبة لسعره.

بوصلات جيلكس 25-40

يحتوي هذا الجهاز على:

ضغط يصل إلى 4 أمتار ؛
إنتاجية حوالي 3000 كجم / ساعة ؛
قوة 32-65 واط ؛
درجة حرارة الماء المسموح بها من 10 إلى 110 درجة مئوية ؛
السعر 3600 روبل.

بالنظر إلى الاتجاهات العامة ، يمكن ملاحظة أن القيمة العددية للمعلمات وموثوقية المعدات تزداد مع السعر. سيتم تحديد الشركة المصنعة التي ستعطي الأفضلية مباشرة من قبل المالك المستقبلي لهذه الأجهزة. في غضون ذلك ، نحتاج إلى التفكير في كيفية توصيلها بشكل صحيح.

ما هي المضخات المناسبة للمنشآت السكنية

تركيب مضخة دورانية.

يتم تحقيق درجة الحرارة المثلى لنظام التدفئة في منزل ريفي باستخدام الصمامات الحرارية المدمجة. إذا تم تجاوز معلمات درجة الحرارة المحددة لنظام التسخين ، فقد يؤدي ذلك إلى حقيقة أن الصمام سيغلق ، وستزداد المقاومة والضغط الهيدروليكي.

يساعد استخدام المضخات بنظام التحكم الإلكتروني في منع الضوضاء ، حيث ستتابع الأجهزة تلقائيًا جميع التغييرات في أحجام المياه. ستوفر المضخات ضبطًا سلسًا لانخفاض الضغط.

لأتمتة تشغيل المضخة ، يتم استخدام نموذج لوحدة نوع تلقائية. هذا يساعد على حمايته من سوء الاستخدام.

قد تختلف المضخات المستخدمة حسب نوع التطبيق. على سبيل المثال ، لا تتلامس الجافة مع المبرد أثناء التشغيل. تضخ المضخات الرطبة الماء عند غمرها. تعتبر أنواع المضخات الجافة صاخبة ، كما أن مخطط تركيب المضخة في نظام التدفئة أكثر ملاءمة للمؤسسات بدلاً من المباني السكنية.

بالنسبة للمنازل الريفية والمنازل الريفية ، فإن المضخات المصممة للعمل في الماء ، مع وجود حالات خاصة من البرونز أو النحاس ، مناسبة. الأجزاء المستخدمة في العلب غير قابلة للصدأ ، لذا لن يتضرر النظام بالمياه.وبالتالي ، فإن هذه الهياكل محمية من الرطوبة ودرجات الحرارة المرتفعة والمنخفضة. يمكن تركيب مثل هذا التصميم على خطوط أنابيب الإرجاع والإمداد. سيتطلب النظام بأكمله نهجًا معينًا في صيانته.

من أجل زيادة درجة الضغط المنسوب إلى قسم الشفط ، يمكنك تركيب المضخة بحيث يكون خزان التمدد في مكان قريب. يجب أن تكون أنابيب التدفئة منحدرة عند النقطة التي سيتم توصيل الوحدة بها. سيكون من الضروري التأكد من أن المضخة يمكنها تحمل ضغوط قوية من الماء الساخن.

كيف يؤثر مبدأ تشغيل نظام التدفئة على اختيار المضخة

لا يكفي معرفة أن تشغيل المضخة الدائرية يمكن أن يقلل بشكل كبير من تكلفة تدفئة المنزل ، فمن الضروري مراعاة جميع المعايير اللازمة عند اختياره. وقبل كل شيء ، يجب أن تقرر نوع نظام التدفئة نفسه ، وخصائصه المميزة.

يمكن القيام بهذا العمل بشكل مستقل ، ولكن نظرًا لاختيار المضخة لأكثر من موسم واحد ، فمن الأفضل الاتصال بأخصائي.

لذلك ، قبل الخوض في نوع معين من المضخات ، عليك أن تقرر:

نوع نظام التدفئة. إذا كانت الشبكة الحالية ذات دوران طبيعي ، فمن المستحسن تركيب مضخة "رطبة" بقوة تصل إلى 50-60 واط

بالنسبة للأنظمة ذات التشغيل القسري ، ستكون هناك حاجة إلى جهاز أكثر قوة - حتى 80 واط ، وبعد ذلك ، بشرط وجود منحدر ، وبدونه ، يجب الانتباه إلى الأجهزة التي تزيد عن 90 واط ؛

منطقة ساخنة وحجم سائل التبريد المتداول في النظام

بطبيعة الحال ، مع نمو هذه المعلمات ، من الضروري الانتباه إلى مضخات أكثر قوة. ولكن من أجل حساب القوة الدقيقة للجهاز ، ستحتاج إلى مساعدة مهندس حرارة.

في بعض الأحيان ، يفترض تنظيم نظام التدفئة أنه سيتم تركيب مضخة إضافية في نظام التدفئة. على سبيل المثال ، لزيادة الطاقة أو بشكل منفصل للتدفئة تحت الأرضية ؛

تقييد الحد الأقصى لمستوى الضوضاء - هذا على وجه التحديد بسبب هذه المعلمة للمنازل الخاصة ، دون إمكانية تركيب مضخة في غرفة منفصلة على مسافة قصوى من غرف المعيشة ، لا يوصى باستخدام الأجهزة مع عملية "جافة" دورة؛

الحالة الفنية لنظام التدفئة الحالي. يمكن توصيل أي جهاز بالنظام الجديد ، ولكن بالنسبة للشبكات التي يتراوح عمرها بين 15 و 20 عامًا أو أكثر ، يجب مراعاة وجود الشوائب في المبرد. يجب إضافة 25-35٪ إضافية إلى القدرة المحسوبة ، خاصة إذا كان من المخطط تركيب مضخة بمحرك "رطب". ولكن ، إذا أمكن ، فإن المضخات ذات المحرك الجاف مناسبة بشكل أفضل للأنظمة القديمة ، نظرًا للتصميم المغلق ، فهي أقل حساسية لجودة المبرد.

من الضروري مراعاة نوع الوقود الذي تعمل عليه الغلاية ، بالإضافة إلى ميزات التصميم ، بما في ذلك مستوى درجة حرارة المبرد عند المخرج والمدخل.

2 أنواع المضخات وخصائصها

يمكن تركيب وحدات دوران مختلفة في نظام التدفئة لمنزل خاص. وهي مقسمة إلى مجموعتين كبيرتين. يمكن أن تكون مضخة الدوران "جافة" أو "رطبة". عند تثبيت الأجهزة من النوع الأول بيديك ، يجب أن يؤخذ في الاعتبار أن محركها مفصول عن جزء العمل عن طريق حلقات الختم. إنها مصنوعة من الفولاذ المقاوم للصدأ. أثناء بدء التثبيت ، تبدأ عملية تحريك هذه الحلقات ، مما يؤدي إلى إغلاق الاتصال بغشاء مائي (رفيع جدًا). هذا الأخير يقع بين الأختام.

وحدة ضخ الدورة الدموية

يتم ضمان الختم عالي الجودة في هذه الحالة نظرًا لحقيقة أن الضغط في الغلاف الجوي الخارجي وفي نظام التدفئة نفسه يتميز بمؤشرات مختلفة. تصدر المضخة "الجافة" أصواتًا عالية جدًا أثناء التشغيل. في هذا الصدد ، يتم التثبيت دائمًا في غرفة منفصلة عازلة للصوت في منزل خاص.كفاءة وحدة الدوران هذه عند مستوى 80٪.

هناك ثلاثة أنواع من الأجهزة "الجافة" للاتصال بنظام التدفئة: أفقي ، رأسي ، بلوك. يتم وضع المحرك الكهربائي في وحدات النوع الأول أفقيًا. يتم توصيل أنبوب التفريغ بهم على جسم الجهاز ، ويتم تثبيت أنبوب الشفط على العمود (على جانبه الأمامي). في التركيبات الرأسية ، تكون الفتحات على نفس المحور. والمحرك في هذه الحالة يقع عموديًا. في وحدات تدوير الكتل ، يخرج الماء الساخن شعاعيًا ، ويدخل النظام في اتجاه محوري.

إن العناية بوحدة "جافة" أمر صعب من الناحية الموضوعية. يجب تشحيم عناصره بانتظام بمركب خاص. إذا لم يتم ذلك ، فسوف تفشل سدادات النهاية بسرعة ، مما يؤدي إلى توقف المضخة. بالإضافة إلى ذلك ، في منزل خاص ، يجب وضع الأجهزة "الجافة" في غرف لا يوجد بها غبار. غالبًا ما يؤدي اضطرابها أثناء تشغيل المعدات إلى انخفاض ضغط المضخة.

في الوحدات "الرطبة" ، يقوم المبرد نفسه بوظيفة التزليق. يتم غمر المكره والدوار لهذه التركيبات في الماء. الأجهزة "الرطبة" أقل ضوضاءً بكثير ، ويسهل تركيبها بيديك. وصيانتها أبسط مقارنة بالمضخات "الجافة".

جسم التثبيت "الرطب" ، كقاعدة عامة ، مصنوع من النحاس أو البرونز. بين الجزء الثابت والدوار يجب أن يكون هناك فاصل خاص مصنوع من الفولاذ المقاوم للصدأ. يطلق عليه الزجاج. من الضروري إعطاء الضيق المطلوب للمحرك (بتعبير أدق ، عناصره تحت الجهد الكهربائي). إنها الوحدات "الرطبة" التي يتم تركيبها غالبًا في منزل خاص في نظام التدفئة.

يقومون بعمل جيد لتدفئة مناطق صغيرة نسبيًا. بالنسبة للأجسام الكبيرة ، فإن هذه الأجهزة ليست مناسبة ، لأن أداؤها لا يتجاوز عادةً 50 ٪. ترجع الكفاءة المنخفضة للتركيبات "الرطبة" إلى استحالة الختم عالي الجودة للزجاج الموضوع بين الجزء الثابت والدوار.

اتصال الطاقة

تعمل مضخات الدورة الدموية من شبكة 220 فولت. الاتصال قياسي ، من المستحسن وجود خط طاقة منفصل مع قاطع الدائرة. ثلاثة أسلاك مطلوبة للتوصيل - المرحلة والصفر والأرضي.

مخطط التوصيل الكهربائي لمضخة الدورة الدموية

يمكن ترتيب الاتصال بالشبكة نفسها باستخدام مقبس وقابس ذي ثلاثة أسنان. تُستخدم طريقة التوصيل هذه إذا كانت المضخة مزودة بكابل طاقة متصل. يمكن أيضًا توصيله عبر كتلة طرفية أو مباشرة بواسطة كابل إلى المحطات.

تقع المحطات تحت غطاء بلاستيكي. نقوم بإزالته عن طريق فك بعض البراغي ، ونجد ثلاثة موصلات. عادة ما يتم التوقيع عليها (يتم تطبيق الرسوم التوضيحية على شكل N - سلك محايد ، L - طور ، و "الأرض" لها تسمية دولية) ، من الصعب ارتكاب خطأ.

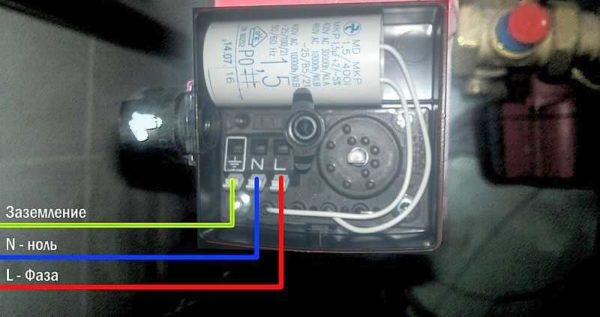

مكان توصيل كابل الطاقة

نظرًا لأن النظام بأكمله يعتمد على أداء مضخة الدوران ، فمن المنطقي عمل مصدر طاقة احتياطي - ضع مثبتًا مع بطاريات متصلة. مع نظام إمداد الطاقة هذا ، سيعمل كل شيء لعدة أيام ، لأن المضخة نفسها وأتمتة الغلاية "تسحب" الكهرباء بحد أقصى 250-300 واط. ولكن عند التنظيم ، تحتاج إلى حساب كل شيء وتحديد سعة البطاريات. عيب مثل هذا النظام هو الحاجة إلى التأكد من عدم تفريغ البطاريات.

كيفية توصيل دائري كهربائي بالكهرباء من خلال مثبت

مرحبا. وضعي هو أن مضخة 25 × 60 تقف مباشرة بعد المرجل الكهربائي 6 كيلو واط ، ثم ينتقل الخط من الأنبوب 40 مم إلى الحمام (هناك ثلاثة مشعات فولاذية) ويعود إلى المرجل ؛ بعد المضخة ، يرتفع الفرع ، ثم 4 أمتار ، لأسفل ، يرن منزل 50 مترًا مربعًا. م من خلال المطبخ ، ثم من خلال غرفة النوم ، حيث يتضاعف ، ثم القاعة ، حيث يتضاعف ثلاث مرات ويتدفق إلى المرجل ؛ في فرع الحمام 40 مم ، يترك الحمام ، ويدخل الطابق الثاني من المنزل 40 مترًا مربعًا. م (هناك نوعان من مشعات الحديد الزهر) وتعود إلى الحمام في خط العودة ؛ لم تصل الحرارة إلى الطابق الثاني ؛ فكرة تركيب مضخة ثانية في الحمام للتزويد بعد الفرع ؛ الطول الإجمالي لخط الأنابيب 125 م ما مدى صحة الحل؟

الفكرة صحيحة - المسار طويل جدًا لمضخة واحدة.

اختيار مضخة لنظام التدفئة في منزل خاص

في أنظمة التدفئة ، لم يتم استخدام المضخة الدائرية تقريبًا من قبل. يقع المرجل في أدنى نقطة في نظام التسخين ، ويتحرك الماء عبر الأنابيب تحت تأثير قوانين الفيزياء.

مع ظهور وحدات توليد الحرارة القوية ، والتي تم تصميمها للعمل في مناطق واسعة ، أصبح من المهم تسريع مرور المبرد عبر النظام للحصول على إمداد حراري أكثر اتساقًا. كان هناك جانب آخر هو شعبية ترتيب التدفئة تحت الأرضية ، والتي تقع دائمًا في المباني التي لا تحتوي على أقبية تحت مستوى المرجل.

لن تخلق المضخة المختارة بشكل صحيح ضوضاء غير ضرورية وتوفر المال وتضمن الكفاءة العالية لنظام التدفئة بأكمله. سيتم وصف المعلمات الرئيسية وميزات الاختيار والنماذج الأكثر شيوعًا لهذه الأجهزة أدناه. عند اختيار مضخة الصرف ، يختلف مبدأ الاختيار اختلافًا كبيرًا ؛ فهو موصوف في مادة منفصلة على موقعنا.
