ما هي الممسحة ، الخيط ، البرميل ، الحلمة ، كيف تختلف

إنتاج ممسحة بأيديهم

إذا لزم الأمر ، يمكنك عمل ممسحة بالحجم المطلوب بنفسك. لإكمال العمل سوف تحتاج:

• أنبوب فولاذي معدني - أنبوب مقطوع بطول مناسب ؛
• ملزمة نجارة لتسهيل العمل ؛
• معدات الخيوط: قالب مع حامل قوالب للخيوط الخارجية أو صنبور لتطبيق الخيوط الداخلية ؛
• ملف (مخصص للشطب) ؛
• مطحنة (منشارا) للقطع ، إذا كنت بحاجة إلى قطع جزء من الأنبوب لحصاد محرك الأقراص ؛
• المزلق.

يتم العمل بالترتيب التالي:

1. بمساعدة مطحنة أو منشارا ، يتم قطع قطعة العمل لمحرك بطول مناسب ؛

قطع الأنبوب بمطحنة لعمل ممسحة

وفقًا لتوصيات الخبراء ، يجب أن يكون طول المسار أطول بمقدار 3-5 مم من فاصل الأنبوب.

1. تتم إزالة الشطب من نهايات القطع المحضر ؛
2. يتم معالجة الحواف بالشحم لتسهيل عملية الخيط ؛
3. يتم تثبيت محرك الأقراص في نائب ؛
4. الجهاز المحدد مترابطة. يجب أن يكون الجزء القصير من الخيط على الأقل 5 خيوط ، والجزء الطويل يجب أن يكون 20 خيطًا. إذا لزم الأمر ، يمكن زيادة الجزء الطويل إلى 30 موضوعًا.

قطع الخيط

عند عمل الممسحة بنفسك ، يجب ألا تنسى معدات الحماية الشخصية للسيد. يوصى باستخدام القفازات والقناع الواقي عند قطع الأنابيب.

غرض

تعتمد طريقة توصيل عناصر خط الأنابيب على عدة عوامل ، على سبيل المثال ، مادة الأنابيب ، ونوع المادة المنقولة ، وكذلك ظروف بيئة العمل. الغرض الرئيسي من تجهيزات الأنابيب هو توصيلها بأجهزة السباكة أو الغاز. اللحام غير مناسب هنا ، لأن الوصلة يجب أن تكون قابلة للفصل: إذا لزم الأمر ، قد يتعين تفكيك بعض العناصر. على سبيل المثال ، يُنصح باستخدام الممسحة في شبكات التدفئة بعد الصمام الموجود على الناهض.

في حالة حدوث عطل ، سيسهل وجود محرك الأقراص الحصول على عنصر من الصمامات لإصلاحه أو استبداله. تعتبر الممسحات مفيدة أيضًا للمشعات القديمة المصنوعة من الحديد الزهر ، وسيساعد وجودها في تنظيف خط الأنابيب. يستخدم هذا العنصر لتوصيل معدات التدفئة المختلفة: الخزانات وغلايات الغاز ، وكذلك الخلاطات. في المطبخ ، ستكون الممسحة في متناول اليد عند توصيل الموقد. أخيرًا ، يمكن استخدامه لإنشاء فرع أنابيب إضافي.

كيفية اختيار sgon

عند اختيار محرك الأقراص ، عليك مراعاة ما يلي:

• نوع تركيب التوصيل ؛
• المواد المناسبة
• المواصفات الفنية.

مجموعة متنوعة من النبلاء

يمكن تصنيف العلامات وفقًا للمعايير التالية:

1. اعتمادًا على التصميم ، هناك:

• محرك مباشر مصمم للتركيب على جزء مسطح من الطريق السريع (الشكل أعلاه) ؛
• تشغيل الزاوية ، مصمم للمناطق التي تحتاج إلى تغيير اتجاه نظام خطوط الأنابيب ؛

مناسب لتغيير الاتجاه الرئيسي

تختلف النتوءات المستقيمة والزاوية في المظهر والغرض فقط. جميع المعلمات الأخرى متطابقة تمامًا.

1. اعتمادًا على نطاق التطبيق ، هناك:

• منحدرات التعويض. في معظم الحالات ، يتم تثبيت هذه الأجهزة عند نقاط توصيل معدات السباكة أو الغاز ، مشعات التدفئة ، لأنها تسمح بتعويض انحراف الأنابيب في غضون 5 سم ؛
• تستخدم نتوءات قصيرة وطويلة لتوصيل المعدات الأخرى لنظام خطوط الأنابيب.

أصناف الضغط لخط الأنابيب

يصنف العديد ، وخاصة السباكين المبتدئين ، التركيبات مثل البراميل والخيوط كأصناف من الممسحة. ومع ذلك ، فإن هذا التأكيد خاطئ.

البرميل عبارة عن قطعة من الأنابيب ذات نهايات ملولبة.على عكس الممسحة ، يتم تطبيق خيوط من نفس الطول والحجم على الأنبوب على كلا الجانبين. هذا الجهاز مخصص لتوصيل الأنابيب بدون لحام.

تركيب لربط الأنابيب ببعضها البعض

الخيط هو تركيب مصنوع من قطعة أنبوب مع خيط في أحد طرفيه. يستخدم الجهاز لتوصيل أنواع أخرى من الوصلات الملولبة بنظام الماء أو الغاز أو التدفئة.

جهاز لتركيب وصلات ملولبة

اختيار مواد التصنيع

لتصنيع السغارات ، مواد مثل:

• الكربون الصلب. تتميز التركيبات الفولاذية بتكلفة منخفضة وهامش أمان كبير. ومع ذلك ، بسبب القابلية الشديدة للتآكل ، يتم تركيبها بشكل أساسي على أنظمة إمداد الغاز ؛
• الصلب المجلفن. لا تخضع هذه التركيبات لتكوين رواسب أكالة ، وبالتالي يمكن استخدامها في أنظمة إمدادات المياه ، بما في ذلك إمدادات مياه الشرب والتدفئة ، وكذلك في خطوط الأنابيب الأخرى في الأماكن التي يكون فيها هطول الأمطار ممكنًا ؛
• الفولاذ المقاوم للصدأ. على عكس التركيبات المجلفنة ، فإن التركيبات المصنوعة من الفولاذ المقاوم للصدأ أغلى ثمناً وهي مخصصة بشكل أساسي لأنظمة مياه الشرب ، وكذلك لتوصيل الأنابيب في الأرض ؛
• نحاس. حاليًا ، بسبب التكلفة العالية ، لا يتم استخدامه عمليًا.

تركيب الأنابيب النحاسية

تعريف المعلمات الفنية

يتم تصنيع الرافعات المعدنية وفقًا لـ GOST 8969-2010. عند اختيار المعلمات ، ضع في اعتبارك:

• نوع موضوع. يمكن أن يكون توتنهام أعسر أو أيمن ، داخليًا أو خارجيًا. يتم اختيار هذه المعلمة على أساس بيانات الجهاز الذي يجب توصيله باستخدام أحد التركيبات ؛
• الممر المشروط للتركيب وفقًا لقطر خط الأنابيب ؛
• حجم الخيط المطبق على التركيب.

الأحجام القياسية للمهام المعدنية المعدنية وفقًا لـ GOST

يشار إلى جميع المعلمات التقنية في علامة التركيب ، والتي يتم تطبيقها وفقًا لـ GOST 8969-75. على سبيل المثال ، يشير Sgon40-Ts GOST 8969-75 إلى أن التركيب مصنوع من الفولاذ المجلفن (Ts) وفقًا للوائح الفنية وله تجويف اسمي يبلغ 40 مم.

تركيب توتنهام

المزايا الرئيسية لتركيب الزلاجات هي:

• سهولة التركيب. توصيل الأنابيب بمحرك لا يتطلب آلة لحام ومهارات للعمل معها. يمكن أن يتم العمل بواسطة سيد مبتدئ ؛
• تكلفة منخفضة؛
• الحصول على اتصال قابل للفصل ؛
• إمكانية إجراء الإصلاحات دون إغلاق خط الأنابيب بالكامل.

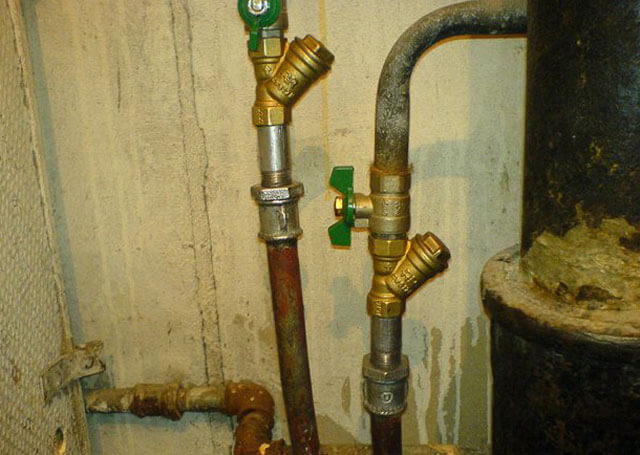

مواقع مناسبة

يوصى بتثبيت الأبراج:

• بعد الصنابير و / أو الصمامات ، مما سيسمح لك بإيقاف تشغيل القسم اللاحق من نظام خطوط الأنابيب لأعمال الإصلاح أو الصيانة ؛
• على الناهضين المركزيين لأي نظام ؛
• عند توصيل المعدات (مشعات التدفئة والغلايات وأجهزة القياس الفردية وما إلى ذلك) ؛
• على بطانات ثابتة.

الأماكن التي يلزم فيها تثبيت محرك الأقراص

تركيب المناسب

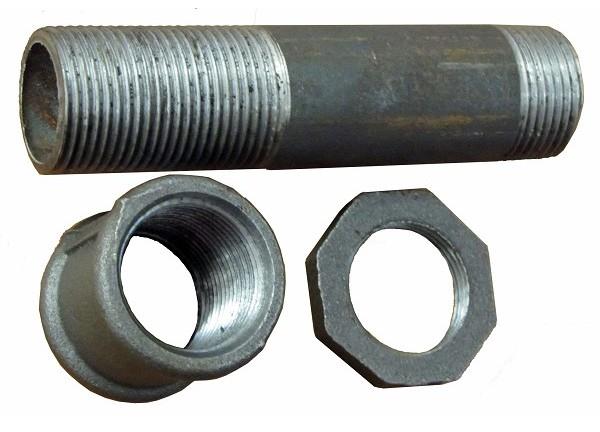

لتثبيت خط الأنابيب ، سوف تحتاج إلى شراء أداة ربط مع أداة توصيل وصمولة قفل (طقم تركيب قياسي).

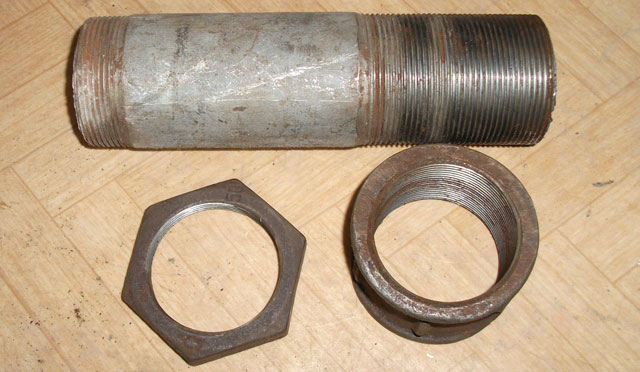

مجموعة تركيب "Sgon"

يتم توصيل الأكمام مع أداة التوصيل وفقًا للمخطط التالي:

1. يتم تثبيت قفل الجوز في نهاية القيد بخيط طويل ، ثم يتم تثبيت أداة التوصيل ؛
2. أجزاء من نظام خطوط الأنابيب متصلة ؛
3. تتحرك أداة التوصيل بسلاسة على جزء قصير من الخيط حتى تتوقف ("التشويش" ، أثناء تحضير السباكين المحترفين) ؛
4. يتم إغلاق جزء طويل من الخيط بأي شكل من الأشكال: يمكنك استخدام خيط كتان عادي مع تثبيت إضافي بالطلاء أو تركيبة خاصة ؛ يمكنك استخدام أدوات متخصصة ، مثل شريط FUM وخيط Tangit Unilok وما إلى ذلك ؛

خيارات الختم

1. اقتران ثابت مع قفل.
2. يتم إصلاح جميع عناصر التجميع للاتصال بمفتاح غاز ؛

تسلسل تجميع خط الأنابيب بمساعدة الممسحات

1. فحص ضيق الاتصال الناتج. إذا كان هناك تسرب من خلال التركيبات ، فمن المستحسن زيادة كمية المواد المانعة للتسرب وشد الصامولة بإحكام أكثر.

ما هو الضغط وكيفية تثبيته ، انظر إلى الفيديو.

يمكن تركيب الرافعات القياسية على أنظمة الأنابيب وفقًا للشروط التالية:

• لا يتجاوز الضغط الأقصى داخل الخط 16 جوًا ؛
• أقصى درجة حرارة لبيئة العمل 175 درجة مئوية.

إذا كان من الضروري تثبيت توتنهام على أنظمة ذات معلمات أخرى ، فمن الضروري تصنيع توتنهام وفقًا للمعايير الفردية.

تكنولوجيا تجميع خطوط الأنابيب

لتجميع خط الأنابيب ، يجب عليك تنفيذ تسلسل الإجراءات التالي:

• أولاً ، يجب ثمل الغلاف على الأنبوب.
• ثم يتم ثمل الجانب ذي الخيط القصير في أداة التوصيل (أحيانًا يتم توصيله مباشرة). يجب تشديد التفاصيل حتى تتوقف ، ثم يصبح الاتصال موثوقًا به.
• يتم تثبيت صامولة القفل على الجانب الطويل من محرك الأقراص.
• ويلي ذلك تركيب توصيل.
• ثم يتم تطبيق نهاية محرك الأقراص على الأنبوب ويتم ربط الوصلة بحيث تنتقل إلى الأنبوب. سيكون الاتصال أسهل في الأداء في حالة الحد الأقصى من المصادفة لمحاور الأجزاء.
• يجب بعد ذلك تأمين التركيب بصامولة قفل. للقيام بذلك ، يجب أن يتم ثنيها إلى الكم بحيث تكون هناك مسافة 2-3 سم بين الأجزاء ، ويجب ملء هذا الفراغ بخيوط الكتان. يجب أن يتم جرحهم في اتجاه دوران الجوز. ثم يجب شد صامولة القفل حتى تتوقف. يجب أن يتم ذلك لإغلاق الوصلة ومنع تسرب المياه من خلالها. يجب استخدام مفتاح ربط لربط الصمولة لأن حوافها ضيقة.

توتنهام لأبعاد الأنابيب وفقًا لـ GOST

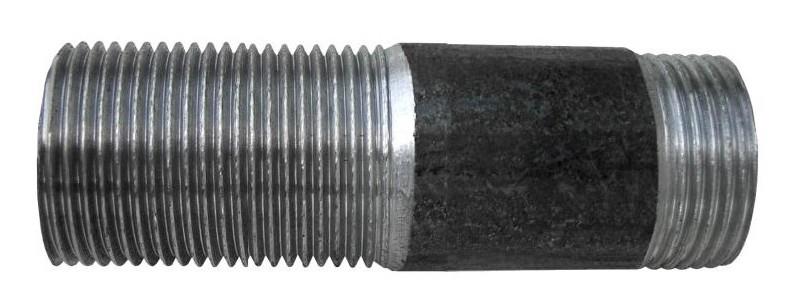

المحرك عبارة عن قطعة من الأنابيب ذات خيوط على الوجهين بأطوال مختلفة ، ومتوسط ​​حجمها على الجانب القصير 5 خيوط ، والطول يبلغ طوله 20 دورة على الأقل. يتم توصيل محركات الأقراص المعدنية أو المجلفنة بنهاية ملولبة قصيرة بالمعدات (مواقد الغاز ، مشعات التسخين ، الغلايات) ، وتتحرك أداة التوصيل بالطول المناسب وصامولة القفل على طول الخيط الطويل. عند الالتحام ، يتم تثبيت كم طويل مع ختم مانع للتسرب (سحب الكتان ، خيط السباكة ، شريط FUM) على أنبوب آخر ، على الجانب الآخر من الغلاف ، يتم ضغط ختم الجرح بقفل الجوز.

يتم تنظيم معلمات النتوءات بواسطة GOST 8969-75 ، حيث يشار إلى حجمها وطول المقاطع الملولبة وقطر الخيط بالبوصة.

أرز. 2 سغون - المظهر ومواد التصنيع

كيف يتم تركيب القرص في النظام

وصلات توصيل فولاذية للتركيب وأجهزة السباكة يتم تركيبها بعد تركيب الصمامات وفقًا للقواعد التالية:

• يجب ألا يزيد طول الفجوة بين الأنابيب عن 5 مم. مع مراعاة تعميق الجانب بخيط قصير في الجهاز أو التركيبات المتصلة.
• على الجانب الملولب بطول لا يقل عن 20 سنًا ، يتم تثبيت صامولة قفل فولاذية ووصلة توصيل على التوالي.
• يتم لف ألياف الكتان أو الخيط على طول الخيط
• أثناء التثبيت ، يتم لف ألياف الكتان على الجانب القصير ، ويتم تشحيمها بعجينة خاصة ويتم تثبيت الأنبوب يدويًا في أنبوب مخرج الصمام ، ثم الضغط عليه بمفتاح غاز. للراحة ، يتم استخدام مفتاح ثانٍ يمسك به جسم الصمام لمنع الانقلاب على خط الأنابيب.

أرز. 5 توصيل الأجزاء الفولاذية طبقًا للمواصفة GOST 8965-75

• يتم تثبيت أجزاء التوصيل على الجانب الطويل: صامولة قفل حتى تتوقف ووصلة ؛ يتم لف الكتان على الأنبوب المتصل على طول الخيط.
• إنهم يقودون الوصلة الطويلة لأسفل ويركبوها على الأنبوب ، ويضغطون عليها بمفتاح غاز.
• يتم جرح ألياف الكتان من الطرف الآخر من أداة التوصيل ، وهي مطلية بمعجون وتشديدها بقفل الجوز.

توصيات تفكيك

لمنع ظهور الصدأ على أنابيب الغاز والمياه ، يجب طلاءها. ستزداد مدة خدمة خط الأنابيب بعد الطلاء ، ومع ذلك ، بعد ذلك ، يصبح تفكيك الوصلات الملولبة أمرًا صعبًا للغاية. لهذا السبب ، ليس من الضروري طلاء مكان بخيط عدة مرات ، طبقة واحدة كافية. لتسهيل الاعراب ، يجب تلطيخ هذه المناطق بالشحم.

إذا تم طلاء الوصلات الموجودة في الجزء المفكك من خط الأنابيب عدة مرات ، فمن الضروري أولاً إزالة طبقة الطلاء. للقيام بذلك ، يمكنك استخدام موقد اللحام أو السكين.

تؤثر المادة التي صنع منها التركيب على مدى تعقيد عملية التفكيك. على سبيل المثال ، لن يكون من الصعب فك أجزاء حديد الدكتايل المثبتة على أنابيب فولاذية باستخدام مفتاح ربط. مثل هذه التفاصيل عمليًا "لا تنمو معًا" مع الأنابيب. لكن القابض المصنوع من الفولاذ لا يمكن فكه بمفتاح.

يجب ألا تعزز المفتاح برافعة ، وإلا سيتعرض للتلف وسيظل الجزء مفكوكًا.

استنتاج

لذلك ، اكتشفنا أن هذا هو مشبك أنبوب ووصلة توصيل. باستخدام هذه الأجزاء ، يتم إنشاء اتصال خط أنابيب قابل للطي. يوفر استخدام الطفرة إمكانية تفكيك قسم معين من النظام دون الحاجة إلى تفكيك خط الأنابيب بالكامل في حالة أعمال الإصلاح.

في هذه المقالة ، أود أن أقدم القارئ إلى أحد أبسط التركيبات لتركيب أنابيب المياه الفولاذية - محرك. سوف نكتشف ما هو عليه ونكتشف كيف وأين يتم تركيب محرك الأقراص. بالإضافة إلى ذلك ، يجب أن نتعرف على المشكلات النموذجية للتواصل مع توتنهام وكيفية القضاء عليها.

اسمحوا لي أن أقدم بطل هذه المقالة.

التصنيع الذاتي

عادةً ما تكون الزلاجات مصنوعة من الفولاذ ، ومعظمها مجلفن. إذا تم تثبيت العنصر على نظام فردي لإمداد المياه ، يأتي منه الماء المناسب للشرب ، فيتم إعطاء الأفضلية للنحاس والفولاذ المقاوم للصدأ. يلاحظ الخبراء أطول فترة استخدام لمحرك الفولاذ المقاوم للصدأ. وهم يؤكدون أن هذه المادة ستدوم أربع مرات أطول من الفولاذ الكربوني ومرتين أطول من الفولاذ المجلفن.

أيضًا ، يمكن تصنيع المحرك من أنبوب من البرونز والنحاس والحديد الزهر. اعتمادًا على المادة المختارة ، سيتم تحديد ظروف العمل الممكنة ومدة الخدمة وتكلفة المنتج. على سبيل المثال ، لن يتعرض محرك النحاس لتقلبات درجات الحرارة والأشعة فوق البنفسجية. بالنسبة للسعر ، فإن أحد أرخص الخيارات هو عنصر الألومنيوم. سوف تضطر إلى دفع ضعف المبلغ مقابل جزء من الزنك ، وثلاثة أضعاف مقابل تركيبات الفولاذ المقاوم للصدأ.

من الممكن تمامًا عمل ممسحة بيديك. في بعض الأحيان يتم ذلك لتوفير الوقت والمال ، وأحيانًا للتعويض عن عدم وجود جزء من الطول المناسب في المتجر. عادةً ما يتم تصنيع الأنبوب فقط بشكل مستقل ، ويتم أخذ أداة التوصيل بجوز القفل من مجموعة أخرى. عند اختيار مادة مناسبة ، يجب أن نتذكر أن الأنبوب يجب أن يكون له جدران بسمك كبير.

ضع في اعتبارك خوارزمية القيادة في المنزل.

بادئ ذي بدء ، يتم قطع فراغ من الطول المطلوب من أنبوب الغاز بالحجم المطلوب. بتثبيت الجزء في الملزمة ، تتم معالجة طرفي الأنبوب بمطحنة أو ورق صنفرة أو منشارا. يوصى بتشحيم السطح بالزيت مسبقًا ، وسيؤدي استخدامه إلى تبسيط العملية إلى حد كبير.
بعد ذلك ، يجب قطع الخيوط من كلا الجانبين: 20 من جانب و 5-6 من الجانب الآخر. يتم ذلك عن طريق شد اللوحة بإطار التوجيه في الأنبوب ، وسيتعين عليك في البداية بذل أقصى جهد ، وبعد ذلك سوف يذهب كل شيء من تلقاء نفسه. يمكنك التوقف عن الضغط على القالب بعد أول دورتين

يتم القطع في الاتجاهين الأمامي والمعاكس.
من المهم ألا تنسى إزالة الأداة بشكل دوري وتنظيفها وكذلك الأنبوب من الرقائق.بعد القطع الأولي ، سيكون من الضروري إجراء عملية قطع أخرى ، والانتهاء من القطع.

شاهد الفيديو أدناه للحصول على معلومات حول كيفية تثبيت ممسحة على الأنابيب.

هل من الممكن عمل ممسحة بمفردك وكيفية القيام بذلك

عند ترتيب خط أنابيب بيديك ، أحيانًا ما ينشأ موقف عندما يكون اختيار الطول المطلوب من توتنهام مطلوبًا - وفقًا للمعايير ، تغطي منتجات المصنع فقط نطاقًا ضيقًا من الأحجام والأقطار. في هذه الحالة ، يتم استخدام أنبوب عصامي ، ويتم أخذ صامولة التثبيت وربط القطر المطلوب من قطعة عمل أخرى. للتصنيع ، تحتاج إلى استخدام قسم من أنبوب الغاز المناسب للطول ، للعمل سوف تحتاج إلى قالب مع حامل أو مشبك لولبي أو زيت أو ملزمة لتثبيت قطعة العمل أو منشار أو مطحنة للقطع الأنبوب.

أرز. 7 مثال لتركيب محرك أقراص على شريط FUM لتركيب عداد غاز

يتم العمل بالتسلسل التالي:

1. يتم قطع قطعة العمل بالطول المطلوب من الأنبوب ، ويتم تثبيت الجزء في ملزمة ، وتكون الأطراف الخارجية على كلا الجانبين محمية بورق صنفرة أو مطحنة أو ملف.
2. قم بتشحيم سطح الأنبوب من جانب الخيط القصير ، وأدخل قالبًا في الحامل أو القالب واضغط عليه بإحكام ضد النهاية ، في محاولة للحفاظ على وضع عمودي بشكل صارم بالنسبة لمحور قطعة العمل.
3. يبدأون في تثبيت القالب في الأنبوب ، مع تطبيق أقصى قوة ، بعد عدة لفات وإمساك أسنان القالب بواسطة الخيط ، قوة التثبيت غير مطلوبة.
4. يتم القطع في الاتجاه الأمامي والخلفي ، وإزالة الأداة بشكل دوري وتنظيفها من الرقائق بقطعة قماش نظيفة مع سطح الأنبوب.
5. بعد اجتياز 5-6 لفات على الجانب القصير ، يتم قلب الجزء ويبدأون في قطع خيط طويل من 20 لفة في الطرف الآخر.

أرز. 8 كيفية جعل محرك افعل ذلك بنفسك

يُعد Sgon أحد الخيارات الشائعة لتوصيل خطوط الأنابيب الفولاذية بأنابيب ومعدات السباكة والغاز. عند تركيبها بشكل صحيح ، توفر أداة التوصيل اتصالاً موثوقًا ودائمًا ومحكمًا ؛ إذا لزم الأمر ، فمن السهل القيام بتركيب بطول مناسب بيديك.

استنتاج

سننظر في معرفتنا بأحد أقدم تركيبات الأنابيب الفولاذية التي حدثت. كما هو الحال دائمًا ، يمكنك معرفة المزيد من خلال مشاهدة الفيديو في هذه المقالة. إنني أتطلع إلى إضافاتك وتعليقاتك. حظا سعيدا أيها الرفاق!

أغلال الأنابيب عبارة عن تركيبات توصيل مصنوعة على شكل أنبوب مقطوع بنهايات ملولبة. لسهولة التثبيت ، يختلف الخيط الموجود على الحافز في الطول والحجم. يمكن استخدام الطفرات في بناء خطوط أنابيب المياه وأنابيب الغاز وأنظمة التدفئة والصرف الصحي. كيفية اختيار الجهاز الأمثل لحالة معينة بشكل مستقل وتثبيته ، اقرأ.
