يتم تثبيت الجهاز (RD ، RM) في المحول باستخدام صامولة اتحاد (اتصال مترابط أمريكي) - وهذا يسمح لك بترك الجسم في وضع ثابت عند الاتصال ، دون تدويره حول محوره. في مثل هذا الجهاز ، تضمن الحشية المطاطية الموجودة أسفل صمولة الاتحاد إحكام الاتصال ، ولكن هناك أنواعًا أخرى من الأجهزة ذات التركيبات الثابتة التي تحتوي على سن خارجي أو داخلي بدون حشوات. في هذه الحالة ، يتم استخدام ألياف الكتان أو خيط خاص لتركيبات العزل المائي للتركيبات الصحية للإغلاق ؛ ولا يعد خيار تثبيت مادة مانعة للتسرب من شريط FUM الشهير فعالًا للغاية - وغالبًا ما يتم قطعه بخيوط حادة.
لا يتسبب توصيل الجهاز بجهد تيار متردد 220 فولت في أي صعوبات معينة - يتم توصيل طرفي أحد أسلاك طاقة المضخة الكهربائية بأطراف M1 و M2 ومثبتة بمسامير ، إذا كان هناك سلك أرضي في مصدر الطاقة ، إنه متصل بالكتلة الموجودة في الجزء السفلي من العلبة ، مع لوحة ضغط ومسمار.

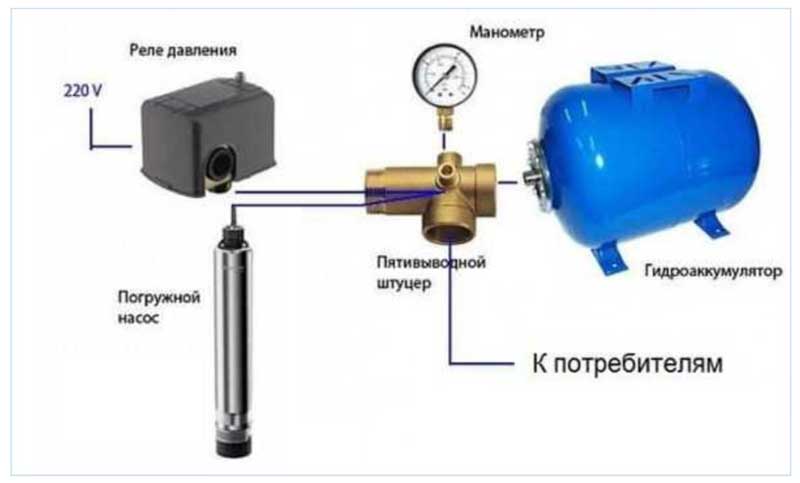

أرز. 8 تتابع في أتمتة مضخة غاطسة - مخطط توصيل من خلال تركيب خماسي
تأتي محولات الطاقة في ثلاثة أنواع ، مما يسمح بقياس الضغط المطلق والتفاضلي والضغط المقياس.
يتم قياس الضغط المطلق ، مثل الضغط الجوي ، باستخدام مستشعر الضغط المطلق. يتم قياس الضغط بالنسبة للفراغ.
يتم قياس الضغط التفاضلي ، مثل الضغط التفاضلي في عدادات التدفق التفاضلي ، باستخدام مستشعر الضغط التفاضلي (الشكل 1).
أرز. 1. رسم تخطيطي لمستشعر الضغط التفاضلي.
يتم قياس ضغط المقياس بالنسبة لبعض القيم المرجعية. مثال على ذلك هو قياس ضغط الدم ، والذي يتم إجراؤه بالنسبة للضغط الجوي. مقياس الضغط هو في الأساس تباين في الضغط التفاضلي. قياس الضغط الزائد بالنسبة للغلاف الجوي باستخدام مقياس ضغط.
في مستشعرات الضغط ، تُستخدم أيضًا محولات الطاقة الثانوية من النوع السعوي. في مثل هذه الأجهزة ، يعمل سطح الغشاء بأكمله كلوحة مكثف. يتم استخدام قاعدة معدنية ثابتة كلوحة واحدة للمكثف ، واللوحة الأخرى عبارة عن غشاء مرن دائري الشكل مثبت حول المحيط. ينثني الغشاء تحت الضغط. عندما يتشوه الغشاء ، يقل متوسط المسافة بين ألواح المكثف ، مما يؤدي إلى زيادة السعة.
يتيح استخدام تقنية MEMS الحصول على وحدات ميكانيكية دقيقة وبصرية ذات أحجام أصغر مما هو ممكن مع التقنيات التقليدية. تتمثل ميزة MEMS في الجزء الإلكتروني والتوصيلات الكهربائية بأجهزة استشعار وآليات مصنوعة باستخدام تقنية متكاملة وذات أبعاد صغيرة. يمكن للتكرار العالي للعناصر الحساسة ، وتصنيعها المتكامل مع دائرة المعالجة ، تحسين دقة القياسات بشكل كبير. بفضل التكنولوجيا المتكاملة ، فإن موثوقية MEMS أعلى من موثوقية نظام مشابه يتم تجميعه من مكونات منفصلة. تتمتع الأنظمة البصرية أيضًا بموثوقية ومتانة أكبر ، نظرًا لوقوعها في علبة محكمة الغلق ومحمية من التأثيرات البيئية. يقلل استخدام MEMS من تكلفة الأجزاء الميكانيكية والإلكترونية للجهاز ، حيث يتم دمج إلكترونيات المعالجة و MEMS في ركيزة واحدة ، مما يتجنب التوصيلات الإضافية ، وفي بعض الحالات ، استخدام الدوائر المطابقة.
يتم تثبيت مستشعر الضغط كجهاز منفصل في معظم أنظمة التحكم الأوتوماتيكية ، وهو أيضًا جزء من وحدات التحكم لمعدات الضخ من الجيلين الثاني والثالث ، حيث توجد جميع الأتمتة في مبيت واحد.
أرز. 5 مخطط الترحيل على مثال النموذج RD 2
العلامة الرئيسية لخلل في المستشعر هي نقص المعلومات حول مستوى الضغط في العجلة على الشاشة. قد تكون الأسباب هي حد البطارية المستخدمة ، إشارة ضعيفة للمعلومات ، عطل ميكانيكي أثناء التثبيت. كقاعدة عامة ، يلزم استبدال المستشعر المعيب بآخر جديد. إذا كانت إشارة المعلومات من هوائي المستشعر ضعيفة ، يوصى بتحديد الموقع الأكثر فعالية عن طريق الدوران. غالبًا ما يكون استبدال البطاريات عملية صعبة من الناحية الفنية ، ويتطلب تركيب إطار مع موقع داخلي لجهاز الاستشعار وقد لا يعطي النتيجة المتوقعة.
VIDEO ipt>
الأعطال الرئيسية لأجهزة الاستشعار هي:
التنميش المحتمل لجميع أجهزة الاستشعار الخارجية والداخلية من النحاس والمطاط ؛
إلتصاق مستشعر ألومنيوم خارجي بصمام نحاسي ؛
التشغيل الخاطئ لنظام ABS أثناء الدوران الطويل.
في بعض أنظمة TPMS ، تتمثل العيوب في:
سطوع منخفض وأرقام عرض صغيرة ؛
عرض مؤشرات إطار واحد فقط على الشاشة مع الحاجة إلى استدعاء بيانات العجلات الأخرى على الشاشة بالضغط على زر ؛
تدخل من الراديو ، جهاز اتصال لاسلكي عند إرسال المعلومات إلى الشاشة ؛
الحاجة إلى تركيب الإطارات لاستبدال بطاريات أجهزة الاستشعار الداخلية ؛
خطر سرقة أجهزة الاستشعار الخارجية ؛
عدم وجود إعدادات لمعلمات الضغط ؛
استحالة إيقاف تشغيل الإشارة الصوتية ؛
التناقض بين أبعاد قابس الجهاز ولاعة السجائر في السيارة ؛
شرط موازنة إضافية عند تركيب أجهزة الاستشعار الخارجية.
أظهرت الاختبارات التي تم إجراؤها الجودة العالية لأنظمة مراقبة ضغط الإطارات غير القياسية التالية ،
مع مستشعرات داخلية:
CRX-1006 (جودة عالية وأداء موثوق) ؛
TPMS CRX-1001 (معلومات في الوقت الفعلي ، أعداد كبيرة ، سعة بطارية عالية) ؛
TPMS-201 (إعداد سهل) ؛
Parkmaster 4-03 (تركيب وحدة المراقبة في ولاعة السجائر ، سطوع الشاشة) ؛
مع مستشعرات خارجية:
CRX-1041 (مجموعة سريعة ، نطاق ضغط واسع) ؛
CRX-1002 (الحماية من التآكل والسرقة).
أصبحت أنظمة مراقبة ضغط الإطارات شرطًا أساسيًا لتحسين سلامة ومتانة المركبات. حاليًا ، في عدد من البلدان ، يتم تحديد إنتاج الآلات مع تثبيت هذا الخيار قانونًا.في السوق ، يمكن لعشاق السيارات اختيار وتثبيت مستشعرات ضغط الإطارات tpms بشكل مستقل وفقًا لإمكانيات الميزانية ومستويات الأداء والتحكم في المعلمات المطلوبة.
ميزات التصميم
كما هو مذكور أعلاه ، هناك مفاتيح تبديل ضغط الماء الميكانيكية والإلكترونية. بالنسبة لكليهما ، فإن العضو العامل الرئيسي هو الغشاء ، الذي يعمل كواحد من جدران الحاوية الداخلية التي يدخل إليها الماء. ينحرف الغشاء تحت ضغط الماء ، ويعمل على العناصر المتبقية من المستشعر ، ونتيجة لذلك ، يتم تشغيل الجهاز.
جهاز استشعار ضغط الغشاء
العناصر المتأثرة بغشاء الانحراف في المستشعرات الميكانيكية هي جهات اتصال تعمل ، عند إغلاقها أو فتحها ، على تشغيل وإيقاف تشغيل معدات الضخ. يعمل مستشعر الضغط الإلكتروني على مبدأ مختلف قليلاً. يتم تحويل تشوه الغشاء في مثل هذا الجهاز إلى إشارة تحكم كهربائية تناظرية ، والتي يتم بعد ذلك تضخيمها ورقمنتها وتغذيتها إلى وحدة التحكم الآلي لخط الأنابيب.
تستخدم مستشعرات الضغط الميكانيكية ، والتي تسمى أيضًا الاتصال ، في كثير من الأحيان أكثر من المستشعرات الإلكترونية. يفسر ذلك بساطة تصميم مثل هذا الجهاز وتكلفته المعقولة. على وجه الخصوص ، يتم تثبيت مستشعرات ضغط الماء الميكانيكية بانتظام في أنظمة التدفئة المنزلية وإمدادات المياه.
جهاز تبديل ضغط المياه المنزلية
تصميم المستشعر الميكانيكي هو:
أنبوب فرعي ، بمساعدة الجهاز متصل بعناصر خط الأنابيب ؛
غشاء؛
مجموعة الاتصال
نوابض بأقطار مختلفة ، يتم من خلالها ضبط مستوى الضغط الأقصى والأدنى الذي يجب أن يعمل الجهاز عنده.
مستشعر ضغط مفكك
يحدد زنبرك ذو قطر أكبر ، مثبت في مستشعرات ميكانيكية ، مستوى ضغط الماء في خط الأنابيب الذي سيعمل فيه الجهاز ويوقف مضخة الإمداد. الزنبرك الثاني مسؤول عن الحد الأدنى لاستجابة المستشعر ، أو بشكل أكثر دقة ، نطاق القيم التي سيتم بعدها تشغيل المستشعر وبدء تشغيل المضخة التي تزود خط الأنابيب بالمياه.
يوفر تصميم المستشعرات الميكانيكية القدرة على ضبط درجة ضغط كلا الينابيع. عندما يتم ضغط زنبرك بقطر أكبر ، تزداد قيمة ضغط الماء الذي سيعمل به الجهاز. إذا ضغطت زنبركًا بقطر أصغر ، فسيزداد فرق الضغط بين مستويات الاستجابة.
مبدأ ضبط مستشعر الضغط الميكانيكي
التثبيت والإعداد
لا تتطلب أنظمة التحكم في الضغط القياسية المركبة في المصانع إجراءات إضافية. من الضروري فقط التحقق بشكل دوري من صحة عقد النظام.
يتم تثبيت نظام إضافي على شكل أجهزة استشعار مع معلومات اللون لمستوى الضغط على الحلمتين بدلاً من أغطية الحماية.
يتطلب نظام العمل المستقل على شكل مستشعرات خارجية مع نقل المعلومات تثبيت جهاز الاستقبال في وحدة التحكم وتوصيله بأحد أجهزة الكابينة مع شاشة.
يتطلب النظام المزود بأجهزة استشعار داخلية تركيب أجهزة استشعار داخل الإطارات بدلاً من الصمامات ، وإعداد الوحدة مسبقًا لمستويات الضغط الأدنى والأقصى ، وإعدادات التنبيه.
يتم تسجيل وتنشيط المستشعرات الإلكترونية في دائرة - أولاً العجلة اليسرى الأمامية ، ثم العجلات الأمامية اليمنى والخلفية اليمنى والخلفية اليسرى.
VIDEO توفر الأنظمة القياسية والمثبتة ذاتيًا تحكمًا عالي الجودة في الضغط وفقًا للمستوى الفني للمنتج.
فحص مستشعر ضغط الإطارات
يتم فحص قراءات المستشعرات عن طريق قياسات التحكم في الضغط باستخدام مقاييس الضغط التقليدية. دقتها 0.1 بار ، وهو ما يكفي. يتم إجراء فحص أعمق لأجهزة الاستشعار والنظام بأكمله بواسطة أجهزة خاصة.في حالة استمرار تشغيل إنذار الضغط المنخفض ، يوصى بالقيام بما يلي:
فحص العجلة بصريًا بعناية بحثًا عن العيوب ؛
ضخ ما يصل إلى المعلمات المطلوبة في متجر الإطارات ؛
القيادة لبعض الوقت بسرعة لا تزيد عن 80 كم / ساعة.
يجب أن تتوقف إشارة الخطأ وسيعمل النظام بشكل طبيعي.
إعادة ضبط مستشعر ضغط الإطارات
إذا استمر الخطأ على الشاشة ، يوصى بإفراغ العجلة تمامًا وإعادة نفخها ، وكذلك إعادة تشغيل جهاز برنامج نظام التحكم في الضغط (كمبيوتر على اللوحة ، وحدة شاشة خاصة ، إلخ).
VIDEO تعطيل حساس ضغط الإطارات
في حالة حدوث عطل في أحد أجهزة الاستشعار ، قبل استبداله ، يُسمح بإيقاف تشغيله. يتم إيقاف تشغيل مستشعر الضغط وفقًا لتعليمات النظام. في هذه الحالة ، يستمر النظام في التحكم في العجلات الثلاث الأخرى. في حالة عدم وجود زر لإيقاف إشارة الصوت ، يُسمح بفصل المستشعر المعيب عن الوحدة.
مثال على تشغيل محول التردد على منصة العرض
في جميع أنحاء العالم ، تم استخدام محولات التردد للتحكم في المضخات لفترة طويلة. لسوء الحظ ، لم تترسخ هذه التقنية في روسيا بعد. دعنا نخبرك ما هو جمال هذه الصناديق الصغيرة غير المعقدة ، وما هي الإضافة الضخمة التي تقدمها للمستهلك عند استخدامها في نظام إمداد المياه الخاص.
ما هو محول التردد؟ كقاعدة عامة ، يستخدم أصحاب المنازل والبيوت مضخات البئر الغاطسة في أنظمة إمدادات المياه الخاصة بهم. يتم التحكم في هذه المضخات بواسطة مفاتيح ضغط ومراكم هيدروليكية ذات سعات مختلفة.
يحتوي مفتاح الضغط على عتبتين: علوي وسفلي. مع مثل هذا الجهاز من نظام إمداد المياه ، في الوقت الذي يتم فيه تشغيل المضخة ، ينخفض الضغط كثيرًا وهذا غير مريح للمستهلك. يشعر بعدم الراحة لأن الضغط يتغير. هذا صحيح بشكل خاص عند الاستحمام. يدرك أصحاب الكوخ هذا جيدًا ، لأنهم واجهوا هذه المشكلة بالفعل. بالنسبة لأولئك الذين هم على وشك تجهيز نظام إمداد المياه الخاص بهم ، ستساعد هذه المعلومات في تقديم التأثير المتوقع.
كيف نحسن الراحة بحيث يكون الضغط في النظام ثابتًا؟ هناك حل لهذه المشكلة. هذا هو تطبيق محول التردد. تقوم العديد من الشركات بتوريد Italtecnica chastotniki. ينتج عن هذا القلق محولات تردد بمضخات أحادية الطور من سلسلة SIRIO ENTRY. يمكن لمحولات التردد هذه التحكم في المضخات أحادية الطور حتى 1.5 كيلووات.
ما هي نماذج أجهزة الاستشعار
هناك تعديلات ميكانيكية وإلكترونية لأجهزة الاستشعار ، لإمدادات المياه المنزلية باستخدام المضخات الكهربائية الغاطسة ومحطات الضخ من فئات الميزانية والسعر المتوسط ، وتستخدم النماذج الميكانيكية لهذا الجهاز بشكل أساسي. تتميز بالموثوقية العالية والتصميم البسيط وسهولة التركيب والتعديل.
إن استخدام مستشعرات الضغط الإلكترونية الباهظة الثمن في أنظمة سحب المياه التقليدية فقط لفتح جهات الاتصال لا معنى له ، فقد تم تصميم الإلكترونيات للتحكم السلس في أوضاع تشغيل معدات الضخ.
أرز. 6 أجهزة تحكم أوتوماتيكية مع حساسات مدمجة
مجسات المياه الإلكترونية
تستخدم مستشعرات الضغط الهيدروليكية الإلكترونية في التحكم الآلي في معدات الضخ من الجيل الثالث مع محول التردد ؛ وهي جزء من وحدات التحكم الإلكترونية التي تتكون من وحدة صغيرة الحجم.
يستبدل الجهاز الإلكتروني جميع العناصر المنفصلة لنظام التشغيل الآلي - مفتاح التشغيل الجاف والضغط ، ومقياس الضغط ، والمراكم الهيدروليكي كبير الحجم ، ويوفر بداية سلسة للمحرك الكهربائي والتحكم الإلكتروني في سرعة دوران محرك المضخة الفتحة.في هذا الجهاز ، يتم أخذ إشارة تناظرية من المستشعر الإلكتروني ، حيث تعتمد قيمة الجهد على الضغط ، ثم يتم تحويلها في دائرة التحكم الإلكترونية إلى جهد معدل بعرض النبضة يتم توفيره لملف محرك المضخة.
في الحياة اليومية ، وحدات التحكم في التردد الخاصة SU 301 من Grundfos ، المقترنة بمضخات كهربائية غاطسة من سلسلة SQ ، معروفة ومستخدمة على نطاق واسع ، والموديلات والمصنعون الآخرون المشهورون هم Active Driver (DAB) ، Sirio Entry (Italtecnica).
أرز. 7 توصيل المستشعر بشبكة الإمداد بالمياه والكهرباء
مبدأ التشغيل
ضع في اعتبارك مستشعر ضغط PM المثبت في نظام إمداد المياه الفردي ، فهو يعمل على النحو التالي:
يساهم الضغط الناتج عن مضخة البئر أو البئر في ملء الخط بالماء ، والذي يضغط على الغشاء المطاطي الموجود خلف مفتاح الضغط.

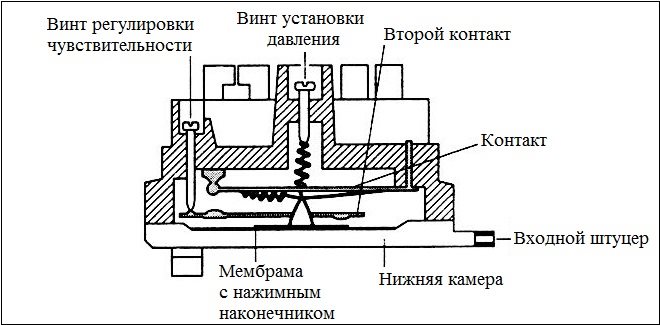

داخل الجهاز ، يتم وضع صفيحة ذات نتوءات مخروطية مدببة على طول الحواف على غشاء مرن ؛ وعندما يتحرك الغشاء تحت ضغط عميق داخل الجهاز ، تتحرك اللوحة في نفس الوقت وتضغط أطرافها على اللوحة التي تفتح نقاط التلامس الكهربائية داخل العلبة .
نظرًا لتوصيل سلك أو سلكين من كبل طاقة المضخة الكهربائية بجهات الاتصال ، تفتح الدائرة ويتوقف مصدر الطاقة عن المحرك الكهربائي ، يتوقف الجهاز عن عمله.
مع الاستخدام المحلي للمياه ، ينخفض الضغط في خط الأنابيب ، ويعود غشاء الترحيل إلى موضعه الأصلي ، ويخفف الضغط على اللوحة ، وتغلق جهات الاتصال داخل الجهاز - تبدأ المضخة الكهربائية في العمل وضخ الماء في الخط.

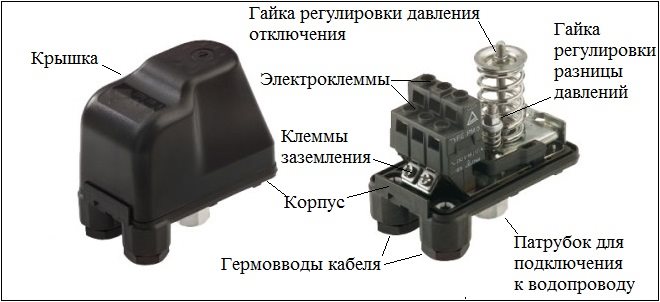

أرز. 4 جهاز استشعار ضغط المياه المفكك RM
التركيب
بالنظر إلى أن معظم أجهزة استشعار تدفق المياه هي جزء هيكلي من الأجهزة ، فإن تركيبها مطلوب فقط في حالة الاستبدال في حالة حدوث عطل. ومع ذلك ، هناك حالات يجب فيها تثبيت مستشعر تدفق المياه بشكل منفصل ، على سبيل المثال ، عندما يصبح من الضروري زيادة ضغط مصدر المياه.
في الواقع ، غالبًا ما تحدث المواقف عندما يكون هناك ضغط غير كافٍ في نظام إمداد المياه المركزي ، ومن أجل تشغيل غلاية الغاز في وضع إمداد الماء الساخن ، من الضروري إنشاء ضغط جيد. في هذه الحالة ، يتم تثبيت مضخة دوران إضافية مزودة بجهاز استشعار لتدفق المياه.
في هذه الحالة ، يتم تثبيت المستشعر بعد المضخة ، لذلك عندما يبدأ الماء في الحركة ، يقوم المستشعر بتشغيل المضخة ويرفع ضغط الماء.
VIDEO الضبط والضبط
في الاستخدام المنزلي ، غالبًا ما يفضل المستهلك نماذج غير مكلفة وموثوقة للإنتاج المحلي - أجهزة استشعار من سلسلة RD-5 و RM-5 وتعديلاتها المختلفة ، حتى يعمل الجهاز المحدد بشكل صحيح ، يجب تكوينه بشكل صحيح معلمات الخط. إعدادات المصنع لقيم التشغيل والإيقاف الخاصة بالمرحل ، وبالتالي ، فإن عتبات تشغيل مضخة هذه الأجهزة هي 1.4 - 2.8 بار.
أرز. 9 مواصفات لأنواع المرحلات الشعبية
إذا كان الخط الرئيسي الداخلي طويلًا أو كان خط الأنابيب موجودًا في مبنى شاهق ، فيجب إعادة تكوين الحدين العلوي والسفلي لعملية الترحيل. إذا كان من الضروري إجراء عمليات الضبط ، فإن مقياس الضغط المدمج يعمل كجهاز تحكم وقياس ، وفقًا لتسجيل القراءات ، يتم تنفيذ عمليات الضبط بالتسلسل التالي:
يتم فصل المضخة الكهربائية عن الشبكة الكهربائية ، وإزالة الغطاء العلوي للجهاز للوصول إلى اثنين من البراغي القابلة للتعديل المحملين بنابض ، ويكون أكبر زنبرك مسؤولاً عن الحد الأعلى ، ويمكن للمضخة الصغيرة ضبط الفرق بين الحدود . من خلال تدوير الجوز على زنبرك كبير ، يتم تحقيق تغيير في عتبة الضغط العليا - عن طريق الدوران في اتجاه عقارب الساعة ، يتم زيادة الحد الأعلى للعملية ، بالتناوب في الاتجاه المعاكس ، عندما يضعف الزنبرك ، يتم تقليل الحد.
عند الضبط بزنبرك كبير ، قم بإجراء عدة لفات من الجوز على المسمار الكبير في الاتجاه الصحيح ، وبعد ذلك يتم تشغيل المضخة الكهربائية ويتم تسجيل لحظة إيقاف تشغيلها على مقياس الضغط.
إذا كانت القراءات لا تتوافق مع القراءات المطلوبة ، فإنها تستنزف المياه من مصدر المياه الداخلي وتنتظر تشغيل المضخة الكهربائية مرة أخرى - عند الوصول إلى الحد الأدنى للضغط ، يبدأ التتابع.
تتكرر العملية بشكل دوري حتى يصل ضغط قطع المضخة الكهربائية إلى القيمة المرغوبة وفقًا لمؤشرات مؤشر مقياس الضغط.
بعد تعيين الحد الأعلى ، يبدأون في تنظيم الحد الأدنى المسموح به للحد الأدنى ، بينما يجب ألا يغيب عن الأذهان أن الفرق بين مستويات استجابة الحدود يجب أن يكون على الأقل 1.5 بار.

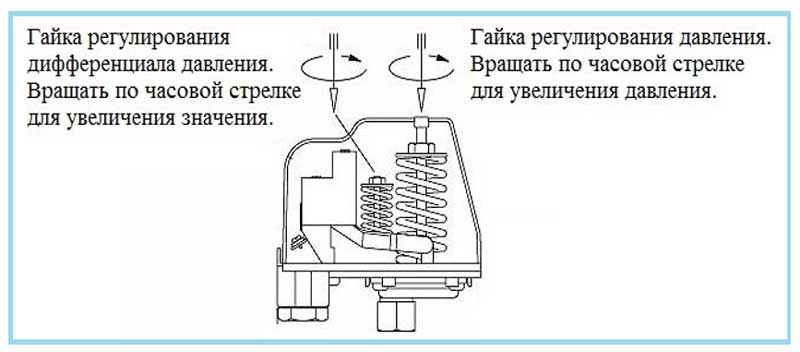

عن طريق قلب الجوز على المسمار الصغير في اتجاه أو آخر ، يمكنك ضبط دلتا ، بعد الضبط ، يتم تصريف المياه من الخط المملوء ، ووفقًا لمقياس الضغط ، يتم تثبيت اللحظة التي يتم فيها تشغيل التتابع على المضخة. إذا لم يتم الوصول إلى الحد الأدنى المطلوب ، يتم إعادة ضبط وتصريف المياه عدة مرات حتى يتم الوصول إلى الفرق المطلوب وهو 1.5 بار على الأقل.
وتجدر الإشارة إلى أنه كلما زاد الاختلاف بين العتبات ، قل عدد مرات تشغيل المضخة ، وعندما تعمل المضخة في هذا الوضع ، يزداد عمر معداتها وغيرها من المعدات الأوتوماتيكية.
أرز. 10 ضبط وضبط مستشعر ضغط الماء
VIDEO
خيارات الاستشعار
لأسباب أمنية ، تم اتخاذ قرار بالتثبيت الإلزامي للأنظمة القياسية في الولايات المتحدة ودول الاتحاد الأوروبي ، وتسبب أيضًا في إنتاج أنظمة للتثبيت الذاتي.
المستشعرات ميكانيكية وإلكترونية ، مع تركيب داخلي وخارجي ، تحكم مباشر أو غير مباشر.

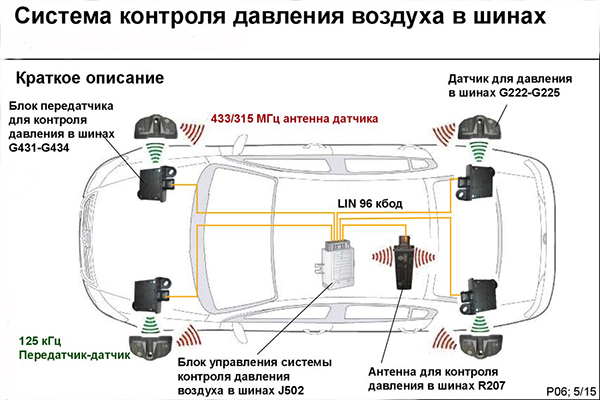

مستشعر ضغط الاطارات
يتم تثبيت المستشعرات العادية في المصنع أثناء إنتاج الآلات ويتم توصيلها بوحدة كمبيوتر. يتم عرض معلومات حول مستوى ضغط معين إما على الشاشة أو على المرآة الخلفية. في حالة حدوث عطل في جهاز الاستشعار ، لا يمكن الاستبدال إلا بطراز مشابه. يتم استخدام أجهزة استشعار داخلية عالية الدقة.
كما يُمارس على نطاق واسع في مصانع السيارات لاستخدام مستشعرات ABS للكشف عن انخفاض الضغط باستخدام البرامج عن طريق تغيير سرعة العجلة المسطحة. هذا أرخص بكثير ، ولكن يتم تحديد حقيقة عدم كفاية الضغط فقط ، دون تحديد المستوى الفعلي.
حساسات ضغط الإطارات الخارجية
تم إنشاء إنتاج الأنظمة باستخدام أجهزة الاستشعار الخارجية والداخلية للتركيب في الآلات في العالم.
أبسط الأنظمة مع أجهزة استشعار مثبتة على الحلمات. يمكن إبلاغ السائق بمستوى الضغط بطرق مختلفة:
اللون المقابل لأغطية المستشعر (الأخضر للضغوط التي تزيد عن 2 بار ، والأصفر من 1 إلى 2 بار ، والأحمر لأقل من 1 بار) ؛
عبر نظام البلوتوث إلى الصالون أو جهازك المحمول الذي يعمل بنظام Android أو iOs ؛
على الشاشة المرفقة.
العيب الرئيسي هو استحالة الحصول على معلومات حول الضغط أثناء الحركة.
TPMS مع مستشعرات داخلية
تشبه المستشعرات الداخلية ، التي يتم شراؤها بالإضافة إلى ذلك لتثبيت نظام التحكم ، مستشعرات الأنظمة العادية. يتم وضعها داخل العجلة بدلاً من الصمامات. يتطلب عدم وجود برنامج إما شراء شاشة إضافية أو استخدام قناة Bluetooth لنقل المعلومات إلى الصالون أو جهازك المحمول. يوفر النظام دقة عالية للبيانات ويسمح بتخصيص إضافي لإشارات المعلومات. يتطلب تركيب أجهزة الاستشعار وصيانتها عمليات تركيب الإطارات.
توصيات التثبيت
عند وضع مستشعر الضغط في الخط ، يجب مراعاة التوصيات التالية:
لكي يعمل الجهاز بشكل صحيح ، يجب ألا يتجاوز نطاق درجة الحرارة الذي يتم تشغيله فيه -4 - +40 درجة مئوية.
لا يتم وضع الأتمتة في الداخل فقط ، ولكن أيضًا في بئر غواص ، بعد المضخة ، يجب تثبيت مرشحات لتنقية المياه الدقيقة والعميقة في الخط - وهذا سيمنع تركيب الغشاء من الانسداد بالأوساخ ، مما قد يؤدي إلى لتشغيل الجهاز بشكل غير صحيح.
تم تصميم العديد من الأجهزة للعمل فقط بالماء البارد ؛ أثناء التشغيل ، يجب ألا تتجاوز درجة حرارتها الحدود المسموح بها ، على سبيل المثال ، لا تزيد عن +55 درجة مئوية لنماذج RD.
يجب ألا تتجاوز طاقة المضخة الكهربائية الموصولة من خلال الجهاز القيم المحددة في بيانات جواز السفر - يمكن أن يؤدي انتهاك هذه القاعدة إلى التصاق جهات الاتصال وفشل التتابع.
أرز. 11 مثال على وضع مفتاح هيدروليكي بمضخة كهربائية بئر عميق
مستشعر الضغط أو مفتاح الضغط هو الجهاز الرئيسي لضمان التشغيل التلقائي لمعدات سحب المياه ؛ إنه جزء من أي محطة ضخ كهربائية أو نظام إمداد بالمياه بمضخة كهربائية بئر عميق. لا يمثل التثبيت والتعديل أي صعوبات خاصة حتى بالنسبة لمالك المنزل غير المستعد ، وسيضمن الامتثال للقواعد الأساسية للوضع والتركيب تشغيل الجهاز دون انقطاع لمدة عقد.
VIDEO
أنواع
اليوم ، وجد نوعان من مجسات تدفق المياه أعظم التطبيقات - مستشعر هول ومرحل القصب.
مستشعر تدفق المياه ، بناءً على مبدأ تشغيل مستشعر القاعة (ويسمى أيضًا مقياس التدفق) ، هو توربين صغير يُركب عليه مغناطيس. عندما يدور التوربين ، يخلق المغناطيس مجالًا مغناطيسيًا ، ومثل التوربينات في محطة الطاقة الكهرومائية ، فإنه يولد نبضات كهربائية صغيرة تذهب إلى لوحة التحكم في الغلاية. تعتمد سرعة دوران التوربين على سرعة إمداد المياه ، فكلما زاد التدفق ، زادت وضوح النبضات. وبالتالي ، بفضل مستشعر Hall ، من الممكن ليس فقط الإشارة إلى تدفق المياه ، ولكن أيضًا سرعة إمدادات المياه.
مستشعر تدفق المياه من القصب عبارة عن مستشعر يعتمد على مبادئ المغناطيس. في الأساس ، يبدو هذا المستشعر على هذا النحو - يوجد داخل الحجرة المصنوعة من مادة مركبة عوامة مغناطيسية ، مع زيادة في ضغط الماء ، يتحرك العوامة حول الغرفة ويعمل على مفتاح القصب.
مفتاح القصب ، وهذا ليس أكثر من لوحين مغناطيسيين في غرفة بدون هواء ، يفتح تحت تأثير المجال المغناطيسي للعوامة ، وتقوم لوحة التحكم بتحويل الغلاية إلى وضع الماء الساخن.
