افعل ذلك بنفسك خزان الصرف الصحي من حلقات مخطط الجهاز والتركيب

تركيب حلقات خرسانية

للتثبيت الرأسي للحلقات الخرسانية في الأرض ، يتم استخدام الطرق اليدوية والآلية ، تسمح المعدات الخاصة الحالية بعمل ثقوب دائرية في الأرض لأي قطر خارجي قياسي للبئر - لهذا الغرض ، مثاقب خاصة أو فوهات في شكل أفقي السكاكين المستخدمة. غالبًا ما يلجأ أصحاب المنازل الذين لا يستطيعون شراء معدات خاصة إلى خدمات الحرفيين الخاصين (شاباشنيكي) الذين يقومون بتركيب الآبار الخرسانية لمياه الصرف الصحي يدويًا.

أثناء العمل ، يتم استخدام تقنيتين: في الحالة الأولى ، يقومون بحفر حفرة عميقة وخفض الحلقات فيها باستخدام رافعة أو إمساكها بأيديهم باستخدام حبال مربوطة بخطافات متصاعدة. الطريقة الثانية هي تثبيت الحلقة في مكان عملها واستخراج الأرض من الداخل ، بينما يتعمق المنتج تحت وزنه.

في المناطق الفردية ، عادة ما يتم وضع الآبار الخرسانية بعد خزان الصرف الصحي ، واستخدامها لتصريف (تصريف) النفايات السائلة المعالجة في أعماق الأرض ، لذلك ، يتم شراء الرمل والحصى الخشنة الحبيبات قبل بدء العمل ، والتي تعمل بمثابة وسادة تصفية لمياه الصرف الصحي. عادةً ما يكون الصرف الصحي من الحلقات الخرسانية المسلحة للصرف في الموقع منخفض العمق - ستحتاج لجهازه إلى حلقتين أو ثلاث حلقات بدون قاع ، ويمكن تغطية الجزء العلوي بغطاء بفتحة.

أرز. 8 دعم وحلقات إضافية من منتجات الخرسانة المسلحة للصرف الصحي - قائمة الأسعار

يتم تنفيذ جهاز مستقل لبئر الصرف الصحي من الحلقات الخرسانية يدويًا وفقًا للتقنية التالية:

• يقومون باختراق عمود العمق المطلوب بإحدى الطرق الموضحة أعلاه ، ويمكن دمجها عن طريق حفر حفرة بارتفاع حلقة واحدة من الخارج ، وبعد تثبيتها في مكانها ، ثم حفر الأرض من الداخل ، سيبدأ العنصر في الوقوع تحت ثقله. عند تنفيذ العمل ، من الضروري مراقبة الوضع الرأسي بخط راسيا معلق من الخارج أو مستوى المبنى. يتم تحديد عمق بئر الصرف بشكل فردي ويعتمد على مدى تعقيد العمل الذي يتم تنفيذه (وزن عناصر الحلقة مهم) ، والموارد المالية ، وعادة لا يتجاوز عدد الحلقات الخرسانية ثلاثة على ارتفاع قياسي 890 مم ، يتم اختيار قطر الحلقة الخرسانية 1000 أو 1250 مم.
• للحفر في الآبار ، من الأنسب استخدام المنتجات ذات القفل والأذن المعدنية ، التي يتم فيها ربط الحبال ، بعد تثبيت العنصر الأول ، يتم قطع الأذنين ، ويتم وضع العنصر التالي عليه. عند القفل بين الحلقات ، لا يتم وضع أي مواد ، إذا كانت الأطراف مسطحة ، يتم تثبيتها على ملاط ​​رمل أسمنتي.
• بعد تركيب البئر الخرساني ، يتم صب رمال النهر الحبيبية الدقيقة الحبيبات الخشنة (سماكة الوسادة حوالي 300 مم) والحجر المكسر (طبقة لا تقل عن 400 مم) على القاع ، يتم عمل ثقب في الجدار الجانبي باستخدام ثقب ، تركيب أنبوب مجاري خارجي فيه ، الفتحات مغطاة بمدافع الهاون الأسمنتية.
• يتم دفن الحلقات تحت المجاري بواسطة الأرض المرفوعة يدويًا ، ويتم وضع لوح دائري مع فتحة فوق الفتحة ، ويتم إغلاقها بغطاء بوليمر خفيف.

أرز. 9- تركيب الحلقات الخرسانية للصرف الصحي - المراحل الرئيسية

ميزات وفوائد الحلقات الخرسانية

تظهر مزايا دوائر الخرسانة المسلحة لبناء منشآت المعالجة عند مقارنتها بالمواد الأخرى المستخدمة لهذه الأغراض:

1. تتطلب خزانات الطوب الأحمر العزل المائي للجدران الداخلية والخارجية. حتى مع العمل المنجز بعناية ، فهي قصيرة العمر ، وتدمرها المواد العدوانية الموجودة في المصارف.
2. المعدن عرضة للتآكل ، خاصة في خزانات الصرف الصحي الهوائية تحت تأثير الأكسجين. العمر التشغيلي لخزانات الفولاذ الأسود قصير ، والفولاذ المقاوم للصدأ غالي الثمن.
3. العيب الرئيسي للبلاستيك هو وزنه الخفيف. حتى لو كانت مملوءة بالماء ، يمكن عصرها عندما تتأرجح التربة.يتطلب التثبيت على بلاطة خرسانية مسلحة. تحتوي الأكواب الأوروبية والبراميل البلاستيكية على جدران رقيقة ؛ الحماية بإطار معدني ضرورية حتى لا تنكسر التربة.
4. يعتبر بناء كتلة متراصة من الخرسانة المسلحة عملية شاقة وطويلة الأمد.

الأرض رملية ، GWL منخفضة ، المياه أقل من 4 أمتار أو ليست كذلك

يعتبر الجمع بين تربة GWL المنخفضة والتصريف الجيد ظروفًا مثالية لبناء خزان للصرف الصحي من حلقات الخرسانة المسلحة. علاوة على ذلك ، في هذه الحالة ، من الممكن الاستغناء عن حقل الترشيح ، وبالتالي فإن إمكانيات بئر الترشيح كافية. قد يكون هناك العديد من خيارات التصميم ، وقد حددنا أكثرها بساطة وفعالية.

مخطط 4. خزان للصرف الصحي مكون من 3 غرف مع فتحة واحدة

وصف:

• خزان للصرف الصحي مدمج من 3 أقسام مع بئر مرشح.
• فتحة واحدة لصيانة النظام بأكمله.
• التوفير في الحلقات الإضافية - هم مطلوبون فقط لبئر واحد.
• طبقة ترشيح في جميع أنحاء الحجم حول الآبار وفيما بينها.
• تم صب الخرسانة على قاع بئرين. في بئر المرشح - لا ، توجد ثقوب في جدران الحلقة السفلية.

يوضح الفيديو التالي عملية البناء دون مزيد من اللغط. يتم إنجاز معظم العمل في يوم واحد. للزيادة

استنتاج: يوفر هذا المخطط مساحة لجهاز الصرف الصحي الخارجي ، فلا داعي لشراء حلقات وبوابات إضافية لـ 3 آبار.

مخطط 5. خزان للصرف الصحي مكون من غرفتين مع مرشح جيد

وصف:

• رسم تخطيطي بسيط لخزان للصرف الصحي مكون من غرفتين وبئر مرشح.
• يمكن تركيبها وتشغيلها في يوم واحد.
• يمكنك الحصول على بئرين من حلقتين.
• قاع البئر الأول أصم بالضرورة.

مخطط مبسط لمعالجة مياه الصرف الصحي يرجع إلى خصائص الصرف الممتازة للتربة. في الفيديو أدناه ، يوضح المؤلف دور كل عنصر هيكلي لمحطة المعالجة. يوجد أيضًا في الفيديو الكثير من المعلومات للانعكاس ، والتي ستتيح لك الشعور بمزيد من الثقة عند تركيب خزان للصرف الصحي.

استنتاج: مخطط للاستخدام الدائم أو الموسمي. يشغل مساحة صغيرة على الموقع ، ويتواءم مع تصريفات المياه العادمة. مورد كبير لطبقة التصريف. ضخ الحمأة من الغرفة الأولى ليس أكثر من مرة في السنة.

أنواع حلقات الصرف الصحي ونطاقها

لتصريف مياه الصرف الصحي ، تستخدم الأنابيب عادة ، وهي مصنوعة من مواد بوليمرية ، وحديد زهر ، وسيراميك ، وأسمنت أسبستي ، وخرسانة مسلحة ، وهذه المنتجات بشكل أساسي ذات قطر صغير ، باستثناء الهياكل المصنوعة من مكونات بلاستيكية خفيفة الوزن. إذا كان هناك حاجة لقطر كبير لخط الأنابيب لمد المرافق تحت الأرض ، فإن وزن الأنابيب الطويلة يصبح أكبر من اللازم لنقل وتركيب الخط ، لذلك يتم بناؤه من حلقات قصيرة.

بسبب الرخص الرخيص ، تصنع حلقات الصرف الصحي الواسعة من الخرسانة فقط ، وهذه المادة ليس لها منافسون اليوم. مع تطور التقنيات الحديثة واتجاه استخدام البوليمرات في جميع المجالات ، ظهرت نظائر المنتجات الخرسانية في السوق مؤخرًا نسبيًا - حلقات رمل البوليمر ، والتي تُستخدم فقط لبناء الهياكل المثبتة رأسياً.

إذا تم في مجال التخطيط الحضري ، وضع اتصالات أفقية تحت الأرض من حلقات خرسانية مسلحة لنقل النفايات العضوية ومياه العواصف والمياه العادمة الرمادية ، يتم استخدامها كحماية لإمدادات المياه وخطوط أنابيب الغاز ، فإن استخدامها في المنازل يكون ذا طبيعة مختلفة. في الأقسام الفردية ، تعمل حلقات المجاري الخرسانية المسلحة كعناصر رئيسية في بناء الهياكل التالية:

آبار المياه. يعد تركيب الآبار لسحب مياه الشرب من الحلقات الخرسانية المسلحة من أكثر الطرق شيوعًا لتزويد المباني السكنية الفردية في المناطق الحضرية والريفية بالمياه. يتم حفر العمود يدويًا أو ميكانيكيًا ، وبعد ذلك يتم غمر حلقات جدار الصرف الصحي بقفل فيه. إذا كان البئر مصنوعًا من حلقات خرسانية في الموقع ، فيمكن أن يصل عمق الهيكل إلى 30 مترًا - في هذه الحالة ، يتم استخدام مضخة كهربائية غاطسة لسحب المياه.

خزانات الصرف الصحي.من حلقات الصرف الصحي التي تعمل بأيديهم ، يقوم بعض مالكي المنازل ببناء خزانات الصرف الصحي أو خزانات الترسيب باستخدام هياكل ذات قاع وأعلى مغلقين.

آبار الصرف. يعد تركيب الحلقات الخرسانية المسلحة للصرف الصحي في المنازل أحد أكثر المجالات شيوعًا في تطبيقها. يتم التخلص من مياه الصرف الصحي المنقية في خزانات الصرف الصحي الفردية في مواقعها ، باستخدام حقول التهوية أو آبار الصرف لتنقية إضافية وتوجيه النفايات السائلة تحت الأرض. يقوم العديد من الأشخاص بتركيب غرفة الصرف بأيديهم من حلقات خرسانية مقواة ، ويقومون بتثبيت عدة عناصر بوصلة قفل فوق بعضها البعض في وضع عمودي.

أرز. 2 الهياكل الهندسية من حلقات الخرسانة المسلحة

مشاهدة الآبار. الهياكل الهندسية من هذا النوع ضرورية للصرف الصحي في منزل خاص في الحالات التي يكون فيها التيار الرئيسي تحت الأرض طويلًا أو فروعًا. للتنظيف والصيانة الوقائية والتفتيش ، يتم وضع آبار ذات قطر صغير على طول خط أنابيب الصرف الصحي. وهي مصممة للوصول إلى فتحات التفتيش المثبتة في الأنابيب لتنظيفها في حالة الانسداد ومراقبة حالة الخط.

آبار Caisson. غالبًا ما يتم استخدام بئر مصنوع من حلقات الخرسانة المسلحة لوضع معدات الضخ فيه ، وذلك لحماية مصدر مياه البئر من التجمد والهطول عندما يتم أخذها بواسطة مضخة كهربائية غاطسة أو محطة ضخ سطحية. لا يتجاوز عمق هذه الهياكل عادةً 2 متر ، أثناء التثبيت ، غالبًا ما تستخدم الحلقات ذات الأرضية السفلية أو العلوية النهائية مع فتحة للفتحة ، وخيار التثبيت الآخر هو تثبيت ألواح مستديرة منفصلة للفتحة السفلية والعلوية. أيضًا بالنسبة لآبار الغواصة ، يشتري المستخدمون المتمرسون هياكل جاهزة مع أقواس تشغيل معدنية مدمجة تقع على طول ارتفاع الجدار بالكامل.

خزانات الترسيب. غالبًا في المنازل الخاصة ، لا سيما في المناطق الريفية ، يشترك السكان المحرومون من الوصول إلى الصرف الصحي المركزي في التخلص من النفايات. يقومون بتركيب مرحاض منفصل للبراز في الشارع ، ويتم تصريف المياه الرمادية بعد غسل الأطباق والغسيل وتنظيف الغرف والاحتياجات المنزلية الأخرى من خلال أنابيب الصرف الصحي في حوض تصريف مبني من حلقات خرسانية.

أقبية. يمكن استخدام الحلقات الخرسانية ذات القاع في منطقة خاصة لبناء أقبية مصممة لتخزين الفواكه والخضروات في أعماق الأرض في الشتاء والصيف.

الممرات الأفقية. عند وضع الاتصالات الهندسية تحت الطرق ، لنقل كتل المياه إلى الجانب الآخر من الطرق السريعة والسكك الحديدية ، غالبًا ما يتم استخدام الحلقات الخرسانية المسلحة ذات القطر الكبير ، والتي يسهل وضعها واحدة تلو الأخرى بدلاً من تمديد أنبوب طويل ثقيل على الفور.

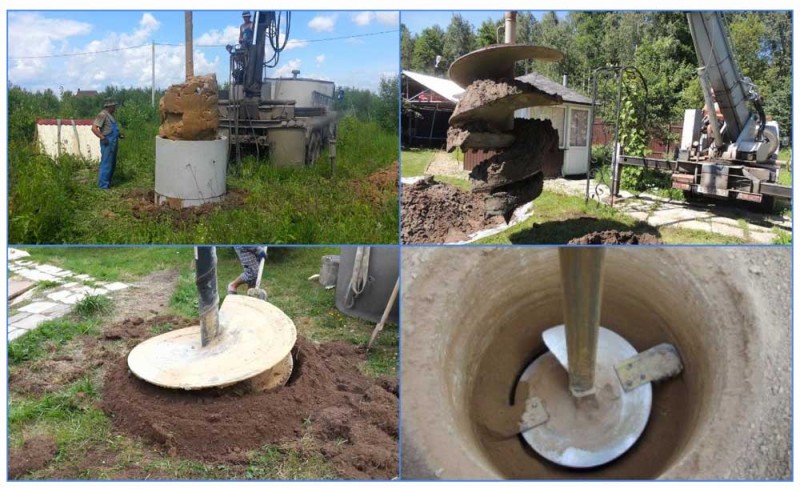

أرز. 3 حفر الآبار بمعدات خاصة

أحجام خزانات الصرف الصحي وأبعاد الحلقات الخرسانية والقيعان والأسقف

وفقًا للمعايير ، يستهلك شخص واحد ما معدله 200 لتر من الماء يوميًا. يجب أن يأخذ البئر (الصرف في الاعتبار) معدل ثلاثة أيام - 600 لتر. لحساب حجم مياه الصرف الصحي ، يتم ضرب هذا الرقم بعدد أفراد الأسرة ، ويتم الحصول على سعة الخزانات. إذا كان هناك كاميرتان ، يجب أن تتلقى الأولى المصارف ، والثانية -.

وفقًا لحجم الآبار المحسوب ، يتم اختيار الحلقات

انتبه إلى الملصق. تشير الأحرف إلى نوع الخرسانة ، وتشير الأرقام إلى الأبعاد بالبوصة: القطر أولاً ، ثم الارتفاع

المؤشر الأخير هو في الغالب 0.9 متر ، ولكن بقطر يزيد عن 1.5 متر يمكن أن يصل إلى 60 سم لتقليل الوزن. قطر الحلقات لخزان الصرف الصحي من 0.7 إلى 2 متر.

فك رموز وسم الحلقة الخرسانية المسلحة

يتم حساب حجم الحلقة الواحدة حسب الحجم. على سبيل المثال ، يبلغ قطر KS10-9 1 متر وارتفاعه 0.9 مترًا وحجمه 0.24 متر مكعب. لمحطة المعالجة المكونة من غرفتين ، ستحتاج إلى 3 عناصر لشخص واحد. إذا كان هناك ما يصل إلى 3 أشخاص في الأسرة ، فستكون هناك حاجة إلى 2-3 حاويات من هذا القبيل.يتم زيادة الحجم بسبب القطر وليس عدد الحلقات - لا يوصى بتثبيت أكثر من 3 فوق بعضها البعض ، حيث يضعف استقرار الهيكل.

يتم تقديم قطر القيعان بأحجام 150 و 200 و 250 سم ، ويتم التثبيت بشكل مبسط ، ويزداد ضيق إذا تم اختيار منتج متآلف بقاع بدلاً من عنصر منفصل. توجد تداخلات للحلقات من جميع الأنواع ، باستثناء KS7. وهي مزودة بفتحة خارج المركز بقطر قياسي يبلغ 0.7 متر.

ما هي أنواع خزانات الصرف الصحي التي يمكن بناؤها من الحلقات الخرسانية

تسمح لك الحلقات الخرسانية ببناء خزان للصرف الصحي بشكل مستقل بأي سعة ودرجة من معالجة مياه الصرف الصحي. أبسط خيار هو خزان حوض التخزين. إنها الحاوية الوحيدة المغلقة التي يتراكم فيها السائل ببساطة ويحتاج إلى ضخه بشكل متكرر. يتم تنظيم حجم هذه الحاوية من خلال عدد الحلقات المستخدمة.

تأتي الحلقات الخرسانية القياسية بأقطار 100 و 150 و 200 سم. يختلف ارتفاع الحلقات ، ولكن غالبًا ما يتم استخدام حلقات بارتفاع 0.9 متر. وفقًا لذلك ، لحساب حجم عنصر واحد ، تحتاج إلى مضاعفة الارتفاع بمربع نصف قطر الدائرة الداخلية وبالعدد P يساوي 3.14 تقريبًا. يمكن لأولئك الذين هم كسالى جدًا للقيام بالحسابات أن يتذكروا أن حلقة المتر تعطي حجمًا يبلغ حوالي 0.7 متر مكعب ، وحلقة متر ونصف متر حوالي 1.5 متر مكعب ، وحلقة بطول متران تزيد قليلاً عن 3 متر مكعب.

مثال على وضع خزان للصرف الصحي في الأرض

الخيار الثاني يفترض وجود كاميرتين. في المرحلة الأولى ، تتم تسوية المصارف وتستقر المواد الأكثر كثافة في القاع. يتدفق السائل إلى الغرفة الثانية وفقًا لمبدأ الأوعية المتصلة. قاع الغرفة الثانية غير محكم الإغلاق ، ويتم تصريف المياه تحتها. لهذا السبب ، يذهب السائل إلى الأرض. عادة ما تكون الغرفة الأولى أصغر حجمًا إلى حد ما.

محطة معالجة محلية باستخدام الحلقات الخرسانية

يتضمن مخطط خزان الصرف الصحي الثالث من الحلقات الخرسانية `` افعل ذلك بنفسك '' تنفيذ معالجة أفضل لمياه الصرف الصحي. لديها ثلاث كاميرات. في الثانية ، يحدث أيضًا ترسيب للجسيمات المعلقة ، وفي الثالث ، يذهب الماء إلى الأرض. مثل هذا المخطط ينظف المصارف بشكل أكثر موثوقية ، لكنه في نفس الوقت أكثر تعقيدًا.

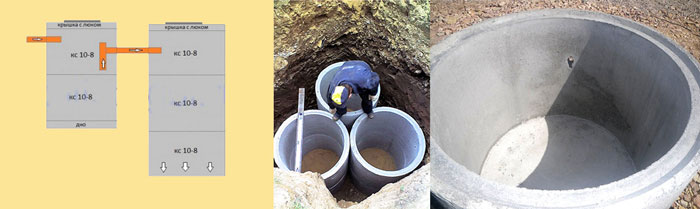

رسم تخطيطي لخزان للصرف الصحي مع بئرين مصنوعين من حلقات خرسانية

الحلقات الخرسانية للصرف الصحي

في صناعة الحلقات الخرسانية للصرف الصحي ، تسترشد بأقسام GOST 8020-90 ، التي تنظم الشروط الفنية لهذا النوع من المنتجات. تشمل أحكامه الرئيسية النقاط التالية المفيدة للمتخصصين والمستهلكين العاديين:

1. الهياكل مصنوعة من الخرسانة الثقيلة وفقًا لمعيار GOST-26633 بقوة ضغط تصل إلى 70٪ من علامتها التجارية أو فئتها.
2. للتعزيز ، يتم استخدام أسلاك تقوية القضبان ، أو الفولاذ المقوى بالحرارة أو الفولاذ المدلفن على الساخن.
3. يجب أن تتوافق حلقات البئر مع متطلبات GOST 13015-2012 ، والتي تنظم معاييرها من حيث المؤشرات التالية:

• صلابة وقوة ومقاومة التشقق للهياكل بدون تحميل ؛
• القوة المادية للخرسانة في شكلها النهائي الأصلي ، والإفراج بعد تصنيع المنتج ؛
• مقاومة الماء ومقاومة الصقيع.
• سماكة طبقة الخرسانة حتى التعزيز المدمج ؛
• درجات الصلب للتركيبات والتشغيل وحلقة التثبيت.

أرز. 4 حلقات خرسانية للصرف الصحي - أبعاد حسب GOST 8020-90

تحتوي الحلقات الخرسانية والهياكل المساعدة على رموز تتكون من التسلسل التالي للأحرف الأبجدية والرقمية مع التفسير التالي:

1. - إشارة إلى الرقم التسلسلي للحجم القياسي (1 ، 2 ، 3 ، وما إلى ذلك) ، غالبًا ما يكون الرقم الأول مفقودًا في التعيين ؛

2. - منظر للهيكل الخرساني المسلح:

• KS - حلقة من غرفة الجدار أو عنق الهيكل ، إذا تم تركيب فتحة ضيقة بارتفاع معين مع فتحة للوصول إلى غرفة العمل ؛
• KO - حلقة دعم ، مثبتة على اللوحة العلوية للهيكل لبناء رقبة تحت الفتحة ، يتم من خلالها توفير الوصول إلى داخل غرفة العمل.وهو يختلف عن عرض الحائط بارتفاعه المنخفض ، وسماكة جداره الأكبر ، وقطره الثابت ؛
• PN - الصفيحة السفلية الموضوعة تحت قاع البئر ؛

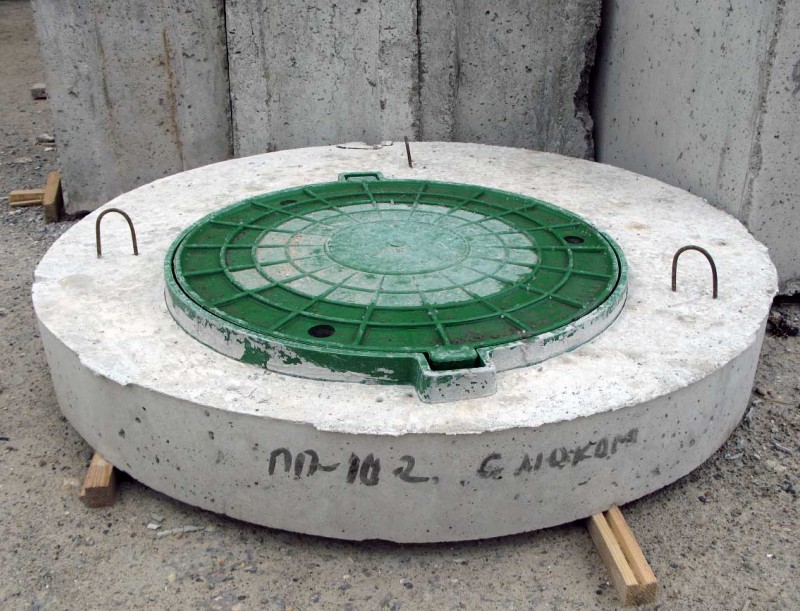

• PP - بلاطة أرضية ، مثبتة أعلى الهيكل ، لها فتحة مستطيلة أو مستديرة لتركيب فتحة بفتحة ؛

3. الشكل: بالنسبة لـ KO و KS - القطر الداخلي بالديسيمترات ، في التعيينات PN و PP - القطر الداخلي لحلقات البئر ، (تحتها) التي يتم وضعها ؛

4. - يشير الرمز الرقمي بعد النقطة إلى ارتفاع البضائع الخرسانية على الحائط بالديسيمترات.

أرز. 5 معلمات حلقات الدعم KO واللوحات PO ، PN وفقًا لـ GOST 8020-90

جهاز وتشغيل خزان للصرف الصحي من الحلقات

من أجل أن يقوم خزان الصرف الصحي المصنوع من حلقات خرسانية بأيديهم بتنفيذ عملية التنظيف بشكل فعال ، يجب أن يستوعب استهلاك المياه اليومي لشخص واحد بحجم ثلاثي.

أي أنه في غضون ثلاثة أيام ، ينفق شخص ما حوالي 600 لتر من الماء ، مما يعني أنه إذا كانت الأسرة تتكون من ثلاثة أشخاص ، فسيلزم وجود خزان للصرف الصحي بحجم 1800 لتر.

تتدفق المياه العادمة عبر أنبوب يأتي من منزل خاص ، ويتدفق إلى الخزان الأول ، ويستقر ، وينقسم إلى سائل عادي ورواسب ، والتي بدورها يجب إزالتها كل عامين إذا تم إجراء محطة المعالجة بشكل صحيح.

الخزان الثاني مغلق أيضًا (إذا كان هناك ثلاثة منهم فقط) ، لذلك يتدفق السائل من الخزان الأول هنا عندما يصل إلى مستوى أنبوب الفائض.

في الخزان الثاني ، تتم عملية التحلل ؛ ولهذا ، يتم بناء فتحة تهوية فيه ، والتي من خلالها يتبخر الميثان ، يترسب الباقي على شكل طمي.

من الخزان الثالث ، يدخل السائل المنقى إلى الأرض إذا كانت محطة المعالجة المصنوعة من حلقات خرسانية مزودة بقاع تصريف ، أو يتم ضخها إذا كانت بئرًا عادية.

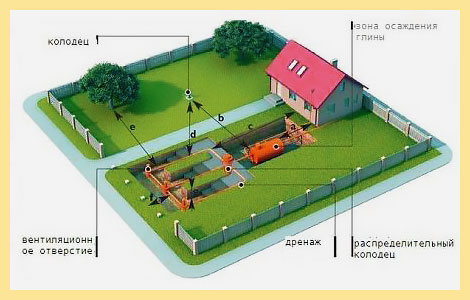

موقع خزان الصرف الصحي

وبالتالي ، فإن خزان الصرف الصحي المصنوع من حلقات خرسانية مخصص ليس فقط لتراكم مياه الصرف الصحي ، ولكن أيضًا لتنقيتها وتصريفها في التربة ، وهو أمر مناسب حقًا لمنزل صيفي أو منزل خاص ولا يتطلب ضخًا منتظمًا بعد فترة قصيرة.

من الضروري أيضًا التفكير بعناية في موقع خزان الصرف الصحي.

ضع في اعتبارك التوصيات التالية:

1. يجب أن يقع خزان الصرف الصحي على مسافة 5-20 مترًا من المنزل ؛
2. من الضروري أن تكون قادرًا على القيادة إلى خزان الصرف الصحي بالسيارة من أجل الضخ أو لمعدات خاصة أثناء تركيبه ؛
3. يجب عليك معرفة مستوى حدوث المياه الجوفية في المنطقة المختارة ، والتحقق من التقلبات الموسمية ؛
4. إذا كان هناك بئر بمياه نظيفة في الموقع ، فيجب أن يكون هناك ما لا يقل عن 30 مترًا من البئر إلى خزان الصرف الصحي.

من أجل أن تلتصق الحلقات الخرسانية ببعضها البعض بإحكام ، يجب عليك شرائها بأقفال.

تركيب خزان للصرف الصحي من الحلقات الخرسانية

ضع في اعتبارك عملية تركيب خزان للصرف الصحي من الحلقات الخرسانية.

1. بادئ ذي بدء ، بمساعدة الحفار ، من الضروري حفر حفرة ، ولكن ضع في اعتبارك أن حجمها عند حفر خزان الصرف الصحي يجب أن يتم حسابه بطريقة تمكن الأشخاص من العمل بحرية بين جدار الحفرة و الحلقات الخرسانية أثناء عملية التثبيت.
2. في الجزء السفلي من خزان الصرف الصحي ، يجب سكب الرمل بطبقة من حوالي 20 سم.
3. إذا تم شراء الحلقات بدون قاع ، فمن الضروري أن يتم صقل المكان في الحفرة حيث سيتم تحديد موقعهم.
4. بعد ذلك ، بمساعدة الرافعة ، يتم تثبيت حلقات خرسانية مغطاة بغطاء في الأعلى.
5. تأكد من عزل الوصلات بين الحلقات الخرسانية وبين الحلقة السفلية والقاعدة الخرسانية. إذا تم تثبيت حلقات خرسانية ذات قاع ، فسيتم تنفيذ العزل المائي فقط بين المفاصل.
6. ثم يتم وضع الأنابيب. خزان الصرف الصحي أيضًا عازل للماء بين الأنبوب وجدار الخزان.
7. يتم تنفيذ العزل المائي لخزان الصرف الصحي على السطح الخارجي للتركيب ، ثم يتم ملء الحفرة.

في هذه الحالة ، يتم دحرجتها دون مساعدة من المعدات الخاصة إلى المنطقة المحددة ويتم حفر الأرض تحتها ، بحيث تغرق في المستقبل بشكل مستقل في الحفرة المحفورة.

ما هي أنواع خزانات الصرف الصحي؟

حتى الآن ، توجد مجموعة متنوعة من خزانات الصرف الصحي ، لكن خزان الصرف الصحي المصنوع من حلقات خرسانية يتميز بتكلفة معقولة. هناك عدة أنواع من خزانات الصرف الصحي المصنوعة من الحلقات الخرسانية في السوق:

1) خزان للصرف الصحي بغرفة واحدة مصنوع من حلقات خرسانية. تم تركيب كاميرا واحدة فقط على بعد 5 أمتار من المنزل الريفي. في المستقبل ، سيتطلب خزان الصرف الصحي هذا ضخًا منتظمًا للسائل ، لذلك من الضروري توفير وصول مناسب للسيارة إلى التثبيت ؛

2) خزان للصرف الصحي من غرفتين للاستحمام. يتكون خزان الصرف الصحي هذا من عدة خزانات ، حيث يمكن استخدام مياه الصرف الصحي التي خضعت لمعالجة فعالة للري ؛

3) خزان الصرف الصحي الفائض. ميزتها المميزة هي أن كل سعة يتم ضبطها على مستوى أقل من سابقتها. هذا النوع من خزانات الصرف الصحي هو الأكثر فعالية وسيستمر لسنوات عديدة.

يجب أن يؤخذ في الاعتبار أن تشغيل خزان الصرف الصحي أحادي الغرفة ليس بجودة ومتانة كافيتين ، لذلك من الأفضل تركيب خزان للصرف الصحي مكون من غرفتين على الأقل مصنوع من حلقات خرسانية ، يمكن من خلالها استخدام السائل في الأغراض المنزلية (على سبيل المثال ، سقي حديقة أو حديقة نباتية).

كيفية اختيار مكان لخزان الصرف الصحي من حلقات الخرسانة الجاهزة

قبل أن تخترق المصارف الأرض ، يجب تنظيفها وتحييدها. هذا هو الغرض من محطة المعالجة.

هنا ، ينقسم المكون العضوي لتراكم البراز والصرف الصحي إلى حمأة آمنة ومياه مناسبة لري المنطقة. لا يؤثر خزان الصرف الصحي على محتوياته ، ولكنه يخلق ظروفًا تتطور فيها البكتيريا ، مما يؤدي إلى تحلل المواد العضوية إلى عناصر غير ضارة.

بالإضافة إلى الامتثال للوائح هذا المستند ، تحتاج إلى الحصول على شهادة صحية تمنحك الحق في تثبيت محطة معالجة في موقع محدد ، كما هو مذكور في SanPiN 2.1.5.980-00.

وفقًا لهذه الوثائق ، يجب بناء خزان الصرف الصحي المناسب للحلقات الخرسانية على بعد 50 مترًا على الأقل من حفرة البئر أو عمود البئر ، ويجب أن يكون تصريف المياه من خزان الصرف الصحي على بعد 30 مترًا على الأقل.

يجب تركيب خزان للصرف الصحي على بعد 4 أمتار على الأقل من المنزل وأنبوب المياه بالقرب منه ، علاوة على ذلك ، على بعد 5 أمتار على الأقل من الطريق. لبناء خزان للصرف الصحي في مكان محدد ، تحتاج إلى الاتصال بمحطة الصرف الصحي والوبائي أو إدارة المنطقة للحصول على تصريح بناء وشهادة.

يمكنك بناء خزان للصرف الصحي دون تنسيق البناء مع الإدارة المحلية. ومع ذلك ، إذا تم الكشف عن انتهاكات للمتطلبات القانونية ، فإن الغرامات لن تجعلك تنتظر ، وكذلك متطلبات نقل هيكل رأس المال إلى مكان آخر.

حساب خزان الصرف الصحي من الحلقات الخرسانية - نحسب الحجم والأداء

من أجل تنظيف المخلفات السائلة تمامًا ، يجب وضعها في محطة المعالجة لمدة ثلاثة أيام على الأقل. لذلك ، يتم حساب حجم كل قسم من خزان الصرف الصحي على النحو التالي:

الخامس = 3 * ص * ع

هنا: V هو حجم قسم منفصل من خزان الصرف الصحي ، Y هو معدل استهلاك المياه من قبل شخص واحد (شرطي) ، Z هو الحد الأقصى لعدد الأشخاص الذين يعيشون في المنزل.

إن خزانات الصرف الصحي المثبتة وفقًا لهذه الصيغة كبيرة جدًا ، ولكنها توفر أقصى تنقية لمخلفات البراز ومياه الصرف الصحي ، مما يجعل الماء والحمأة مناسبين لري الموقع ، ويعملان كسماد. يتم تحديد معدل استهلاك المياه من خلال العديد من المعلمات.

تلبي إمدادات المياه والصرف الصحي الداخلية للمباني المعيار الشرطي المتمثل في 95-300 لتر للفرد في اليوم.

يمكنك حساب كمية المياه التي تستهلكها بنفسك أو استخدام جدول SNiP.

بالتفكير في جهاز خزان الصرف الصحي من الحلقات الخرسانية ، من الأفضل الالتزام بالقيم القصوى ، وزيادة عدد السكان بنسبة 50 ٪. على الرغم من أن هذا سيزيد من تكلفة بناء خزان للصرف الصحي ، إلا أنك ستقضي على المخاطر: إذا وصل الضيوف ، فلن يفيض خزان الصرف الصحي ولن تغمر الأرض بالقرب من المبنى بالبراز.

مع هذا النهج ، يتم تقليل تكاليف البناء بشكل كبير ، وتصبح درجة معالجة مياه الصرف الصحي أسوأ مع زيادة عدد السكان.

إذا كان من المفترض أن يتم تصريف المياه النقية بالقرب من المبنى ونقاط سحب المياه (حتى 50 مترًا) ، فاستخدم الصيغة الخاصة بحجم قسم واحد.

إذا كانت المسافة أكثر من 50 مترًا ، فيمكن استخدام معادلة الحجم الإجمالي. لن تكون المصارف المعالجة التي تمت إزالتها إلى هذه المسافة خطيرة.

أنواع خزانات الصرف الصحي المصنوعة من الحلقات الخرسانية

يتم بناء عدة أنواع من خزانات الصرف الصحي من حلقات خرسانية مسلحة ، وتختلف المحطات:

1. مستوى العمق
2. قطر الحلقة
3. عازلة.

يتم تحديد عمق خزان الصرف الصحي من خلال أبعاده ودرجات حرارة الشتاء ، وبشكل أكثر دقة ، من خلال عمق تجميد التربة.

فكلما انخفض ، يجب تثبيت خزان الصرف الصحي السفلي ، حيث يؤدي الانخفاض الشديد في درجة الحرارة (أقل من درجة الصفر) إلى إبطاء أو حتى إيقاف العمليات التي تحدث في كل قسم. لذلك ، من الضروري إما تعميق خزان الصرف الصحي بعمق - جميع أقسامه ، أو عزل كل منها بالرغوة أو العزل المماثل.

من الممكن تقليل تكلفة تركيب الحلقات الخرسانية أسفل خزان الصرف الصحي بعمق أكبر للمحطة ، إن لم يكن الحلقات الخرسانية المسلحة ، ولكن يتم تثبيت بئر من الطوب فوق عمق تجميد التربة ، حيث يتم تنفيذ العمليات في خزان الصرف الصحي يتم تثبيطها بشكل كبير فوق عمق التجمد للتربة حتى مع العزل عالي الجودة.

تصنف خزانات الصرف الصحي أيضًا حسب عدد عناصرها. تسمى حفر العنصر الواحد بالوعة وتعتبر غير فعالة.

التصميم الأكثر فعالية من ثلاثة عناصر. لا يؤثر عدد أكبر من الأقسام على جودة معالجة مياه الصرف الصحي. يمكن وضع ثلاثة أقسام في الاتجاه الطولي ، ثم يكون التثبيت طويلًا جدًا ، أو في مثلث ، عندما يتم تقليل مساحة الحفرة لخزان الصرف الصحي بمقدار الثلث تقريبًا ، ومعها مقدار التربة التي يجب حفرها.

معلومات اساسية

افترض 1. الموقف الصحيح

اختر مكانًا لخزان الصرف الصحي على أعلى منصة في الموقع. يعد ذلك ضروريًا حتى لا تتدفق مصارف العواصف إليه.

لوضع خزان الصرف الصحي ، انظر SP 32.13330.2012 ، يجب أن تكون المسافات على النحو التالي:

• من المنزل - 5 م ؛
• من الخزان - 30 م ؛
• من النهر - 10 م ؛
• من البئر - 50 م ؛
• من الطريق - 5 م ؛
• من السياج - 3 م ؛
• من البئر - 25 م ؛
• من الأشجار - 3 م

افترض 2. انظر إلى GWL

إذا كان مستوى المياه الجوفية مرتفعًا ، أي يتراكم الماء في الحفرة بالفعل على عمق 1-1.5 متر ، وهذا سبب للتفكير في اختيار تصميم مختلف لخزان الصرف الصحي ، ربما حوض بلاستيكي أو محطة معالجة بيولوجية. ناقشنا بالتفصيل حول خيارات المركبات العضوية المتطايرة الجاهزة في هذه المقالة.

إذا استقرت بحزم على الآبار ، فعليك الانتظار حتى تنخفض GWL. على سبيل المثال ، الصيف أو الشتاء. سيؤدي ذلك إلى تبسيط تطوير الحفرة وبناء الآبار: لن تقف بعمق ركبتيك في الماء وستكون قادرًا على خرسانة القاع بشكل طبيعي وجعل اللحامات بين الحلقات محكمة الإغلاق.

افترض 3. احسب حجم خزان الصرف الصحي بهامش

احسب بعناية حجم خزان الصرف الصحي. يرجى ملاحظة أن القاعدة وفقًا للمواصفة SP 32.13330.2012 ، والتي يجب أن يكون الحجم فيها أكثر من 3 أضعاف حجم مياه الصرف الصحي التي يتم تصريفها في المجاري يوميًا ، تسري فقط على التربة الرملية وعند انخفاض GWL. تفترض القواعد أن شخصًا واحدًا في اليوم سوف يقوم بتصريف 200 لتر من مياه الصرف الصحي. وهذا يعني أنك في هذه الحالة بحاجة إلى خزان للصرف الصحي بحجم 600 لتر.

في حالات أخرى ، كلما كان تصريف التربة أسوأ ، زاد حجم خزان الصرف الصحي. هناك قاعدة عمل: بالنسبة لعائلة مكونة من 4-5 أشخاص مع الإقامة الدائمة ، اعتمادًا على التربة ، سيكون خزان الصرف الصحي 30 مترًا مكعبًا - على الطين ، 25 مترًا مكعبًا - على الطمي ، 20 مترًا مكعبًا - على الطمي الرملي ، 15 متر مكعب - على الرمال.

حساب حجم خزان الصرف الصحي

عدد الاشخاص	حجم خزان الصرف الصحي ، m³ (قيم العمل)
رمل	طمي رملي	لوام	طين
1	4	7	10	15
2	7	12	17	22
3	10	15	20	25
4	15	20	25	30
5	15	20	25	30
6	17	23	27	35
7	20	25	30	35

من الضروري تغيير حجم خزان الصرف الصحي ليس بعمق الآبار ، ولكن حسب قطر الحلقات. أولئك. إذا كان لديك خيار من الحلقات التي يبلغ قطرها 1.5 متر وارتفاعها 0.9 متر ، أو قطرها 1 متر وارتفاعها 0.9 متر ، فمن الأفضل أن تأخذ الحلقات الأولى. سوف يحتاجون إلى كمية أقل للحصول على الحجم المطلوب. هذا يعني أن حفرة ليست عميقة للغاية ، وسوف يكون هناك عدد أقل من اللحامات في الآبار.

افترض 4. توظيف أشخاص لتطوير الحفرة

إذا لم تكن شابًا يبلغ من العمر 20 عامًا ، ولم يكن لديك نفس المساعدين المستعدين للعمل في حفلات الشواء والبيرة ، فقم بتكليف جميع أعمال الحفر بتوظيف عمال أو استئجار حفارة.

يجب أن تكون الحفرة أكبر من حجم محطة المعالجة ، أي المسافة من الآبار إلى جدران الحفرة 30-50 سم ، وبالتالي يجب تغطية هذا الحجم بخليط من الرمل والحصى (SGM) أو الرمل.

افترض 5. ترتيب الحلقات مع التسليم والتركيب

اطلب الخواتم فقط بعد أن تصبح حفرة الأساس جاهزة. على الفور مع التثبيت ، أي يجب أن تصل شاحنة مزودة بمناور رافعة.

يجب أن تكون جميع الحلقات السفلية ذات قاع. إنها مصنوعة في المصنع - مريحة وموثوقة. الاستثناء هو آبار الترشيح ، والتي يتم إجراؤها على تربة جيدة التصريف. ولكن على الطين بأي حال من الأحوال لاتفعل ذلك مثل الصورة أدناه!

بعد 1-2 سنة ، يصبح قاع بئر الترشيح غرينًا ولا يسمح بمرور الجريان السطحي ، يجب عليك استدعاء شاحنة الصرف الصحي لتنظيف البئر ، لكن هذا لا يعطي تأثيرًا طويل المدى.

افترض 6. استخدم الأنابيب الحمراء فقط

الأنابيب حمراء فقط ، بقطر 110 ملم ، للصرف الصحي الخارجي. يجب عزلهم فقط إذا كانوا في الهواء الطلق في بعض المناطق. لا يحتاج كل شيء في الأرض إلى العزل.



الأنابيب الحمراء مصممة خصيصًا لمياه الصرف الصحي في الهواء الطلق. إنها متعددة الطبقات ، وتتحمل ضغط التربة. اللون الرمادي الأنابيب مخصصة ل تعمل داخل المنزل ، وهي عبارة عن طبقة واحدة وسحقها التربة ببساطة.

يتم وضع الأنابيب في خنادق على وسادة رملية مضغوطة بميل يبلغ 2 سم × 1 متر. تجنب الانعطافات 90 درجة ، بحد أقصى 45 درجة. تُسكب طبقة من ASG أو الحجر المسحوق بسمك 30 سم في الأعلى والجوانب. التالي هو التربة.

افترض 7. يحتل مجال الترشيح مساحة كبيرة

هناك حاجة إلى حقل الترشيح عند GWL مرتفع ، عند مستوى منخفض ، يمكنك الحصول عليه باستخدام بئر مرشح. في المتوسط ​​، توقع أنه بالنسبة لشخص واحد ، يجب ألا تقل مساحة حقل الصرف عن 10 أمتار مربعة.

من المناسب عمل ترشيح جيد في التربة جيدة التصريف: الرمل والطميية الرملية. على الطين والطمي ، هناك حاجة إلى مساحات أكبر بكثير سيتم إجراء الصرف منها. تسمح حقول الترشيح تحت الأرض بالقيام بذلك.

يجب وضع الأنابيب في حقل الترشيح بمنحدر يبلغ 1 سم × 1 متر ، بحيث يكون للمصارف المعالجة وقتًا للتسرب عبر الثقوب إلى طبقة الحجر المكسر.

كيف يعمل مخطط الصرف الصحي

بغض النظر عن عدد الحاويات ، تعمل خزانات الصرف الصحي بالطريقة نفسها. بمجرد دخول الغرفة الأولى ، يتم تقسيم النفايات السائلة إلى كسور ثقيلة تستقر في القاع ، وكسور خفيفة تبقى في الأعلى. التنظيف الميكانيكي يكمله نشاط اللاهوائية التي تعالج المواد العضوية وتحويلها إلى غازات. يهربون إلى الغلاف الجوي من خلال أنبوب الصرف الصحي الداخلي أو رافع التهوية في خزان الصرف الصحي.

يتشكل فيلم دهني في الأعلى. لمنعه من دخول الغرفة التالية ، يتم تثبيت نقطة الإنطلاق على الفائض ، والذي يتم إنزاله في المصارف أسفل الفيلم. قد لا يكون هناك خزان ثان ، ثم يتم تحويل النفايات السائلة التي يتم تنظيفها عن طريق الجاذبية والطرق اللاهوائية إلى مرافق الترشيح ، حيث تتم معالجة إضافية. هذه المرافق شائعة بين المقيمين في الصيف الذين يأتون فقط في عطلة نهاية الأسبوع. ولكن يجب أن يؤخذ في الاعتبار أن خزان الصرف الصحي بغرفة واحدة يتراكم بسرعة ، ويجب تنظيفه في كثير من الأحيان.

لا تختلف العمليات في الغرفة الثانية عن تلك التي حدثت في غرفة التخزين. هنا ، تصبح النفايات السائلة المعالجة مسبقًا أخف وزناً. يسقط الطمي في القاع ، تتم معالجة المادة العضوية المتبقية بواسطة اللاهوائية. علاوة على ذلك ، يتم إرسال الماء عن طريق الجاذبية لترشيح إضافي أو يذهب إلى خزان للصرف الصحي الهوائي. إنه التنظيف النهائي.

أنواع الحلقات الخرسانية

الحلقات لها اختلافات في نوع البناء:

العنصر الهيكلي النهائي لخزان الصرف الصحي الخرساني المسلح

1. الأسفل.
   منتج مترابط يتم تثبيته في الحفرة أولاً ، على الحائط العلوي. تُستخدم لإنشاء حاوية محكمة الغلق ، ولا تحدث التسريبات خلال فترة التشغيل بأكملها. الارتفاع القياسي - 0.9 م.
2. قلعة.
   مع تجاويف خاصة في الجزأين العلوي والسفلي. أثناء التثبيت ، يحدث اتصال آمن. لا غنى عنه في بناء خزانات الصرف الصحي على التربة الطافية.
3. مع جفن العين.
   السقف به فتحة للفتحة. هذا هو العنصر الأخير للبئر. يزيد المنتج المترابط من قوة الهيكل بأكمله.

مزايا خزانات الصرف الصحي من الحلقات

تتمتع خزانات الصرف الصحي المصنوعة من الحلقات الخرسانية بعدد من المزايا ، ليس لأننا نقوم بتركيبها ، ولكن لأنها تلبي بالفعل جميع توقعات العملاء. تم تركيب خزانات الصرف الصحي من قبلنا منذ 10 سنوات ، ولا تزال تخدم أصحابها بانتظام ولا تسبب أي إزعاج أثناء الإقامة المؤقتة والدائمة في المنزل. ندرج المزايا الرئيسية التي تتمتع بها خزانات الصرف الصحي الخرسانية:

التكلفة المعقولة - كانت أسعار الحلقات الخرسانية منذ نشأتها منخفضة دائمًا ، أي مناسبة مقارنة بالمواد الأخرى. الحلقات الخرسانية المسلحة هي المكون الرئيسي لخزان الصرف الصحي من الحلقات ، وبالتالي فإن التكلفة الإجمالية للتركيب ستكون غير مكلفة ؛
القوة والمتانة - الحد الأدنى من عمر الخدمة المضمون لخزان الصرف الصحي هو 50 عامًا! لن يعطي أي خزان للصرف الصحي مثل هذا الضمان ، وهذا حتى إذا لم تكن هناك معالجة إضافية للحلقات ؛
لا تظهر فجأة - يعرف الكثيرون المشكلة بالفعل عندما يظهر خزان الصرف الصحي للتو في الربيع. إن الثقل النوعي لخزان الصرف الصحي المصنوع من حلقات خرسانية هو ببساطة ضخم ومن المستحيل ببساطة أن يخرج من الأرض.
لن تنفجر - الضغط الطبيعي للتربة على خزان الصرف الصحي غير مرئي للإنسان ، ولكنه كذلك

لا تستطيع العديد من خزانات الصرف الصحي الحديثة الصمود أمامها ، وهذا ليس مخيفًا على الإطلاق لخزان الصرف الصحي المصنوع من حلقات الخرسانة المسلحة ؛
التثبيت في أي تربة - بغض النظر عن نوع التربة الموجودة على موقعك أو الرمل أو الطين ، حتى في المستنقع المفتوح ، سيشعر خزان الصرف الصحي بالراحة.
ليست هناك حاجة للكهرباء - نعم ، في حين أن جميع خزانات الصرف الصحي البلاستيكية الحديثة تحتاج إلى تيار مباشر للعمل ، تعمل الأحواض الخرسانية بشكل مستقل وبدون كهرباء. نقطة مهمة لأولئك الذين لديهم مشاكل مع انقطاع التيار الكهربائي المتكرر.
التثبيت في يوم واحد - نعم ، يمكننا تثبيت وتشغيل أي من خيارات خزان الصرف الصحي المقترحة أعلاه في يوم واحد فقط!
الحد الأدنى من الصيانة - لا يحتاج إلى التنظيف والفحص باستمرار

يمكنك ضخ خزان الصرف الصحي مرة واحدة كل 2-3 سنوات.
تركيب خزان للصرف الصحي في أي وقت من السنة - لا توجد قيود على الوقت من السنة أو الطقس. نقوم بتركيب خزانات الصرف الصحي من الحلقات في الشتاء والصيف والخريف والربيع في أي طقس.
اختيار الحجم - يمكننا عمل خزان للصرف الصحي بالحجم المطلوب ، اعتمادًا على عدد المقيمين الدائمين في المنزل. يتيح لك ذلك اختيار الخيار الأفضل وحفظه في الحجم غير الضروري.

قبل اتخاذ قرار لصالح واحد أو آخر من خزانات الصرف الصحي ، اقرأ مرة أخرى المزايا التي كتبناها. ربما لم تكن قد عشت في منزلك بعد ، حيث لا توجد صرف صحي مركزي وتعتقد أن أي خزان للصرف الصحي يعمل بنفس الطريقة. يمكنهم حقًا العمل بنفس الطريقة ، لكن بعيدًا عن الجميع يخدمون بدون إخفاقات أو مشاكل. لقد وصفنا المزايا التي يمكن تمييزها حقًا على أنها أساسية عند اختيار نظام صرف صحي مستقل لمنزل خاص.
