توصيل المرحاض بأنبوب الصرف الصحي

لماذا الأنابيب بألوان مختلفة

يعد اختيار أنابيب الصرف الصحي خطوة مهمة في توصيل أسلاك نظام الصرف الصحي الداخلي

بالنسبة للعمل عالي الجودة لنظام الأنابيب بأكمله ، يتم الانتباه إلى هذه العناصر: التركيبات ، وطرق التوصيل ، ومواد التصنيع

من المهم أيضًا اختيار قطر الأنابيب وطولها ، وهذا هو المكان الذي سيساعد فيه نظام ألوان الأنابيب. ابتكرت الشركة المصنعة ألوانًا مختلفة خصيصًا بحيث يمكن للمشتري اختيار الأنبوب المناسب للاستخدام المقصود.

لذلك ، يشير لون الأنابيب إلى تصنيفها. حتى وقت قريب ، كانت أنابيب الصرف الصحي بلونين: الرمادي والأسود. الآن هناك مجموعة متنوعة من الألوان: الرمادي ، الأحمر ، الأسود ، الأخضر ، الأزرق ، الأبيض. هذا يعقد الاختيار إلى حد ما ، لكنك تحتاج فقط إلى معرفة الغرض من الأنابيب بلون معين.

ابتكرت الشركة المصنعة ألوانًا مختلفة خصيصًا بحيث يمكن للمشتري اختيار الأنبوب المناسب للغرض المقصود. لذلك ، يشير لون الأنابيب إلى تصنيفها. حتى وقت قريب ، كانت أنابيب الصرف الصحي بلونين: الرمادي والأسود. الآن هناك مجموعة متنوعة من الألوان: الرمادي ، الأحمر ، الأسود ، الأخضر ، الأزرق ، الأبيض. هذا يعقد الاختيار إلى حد ما ، لكنك تحتاج فقط إلى معرفة الغرض من الأنابيب بلون معين.

لا يمكن للمصنعين طلاء الأنابيب وفقًا لتقديرهم الخاص ، فهناك معايير يتم من خلالها تنفيذ الإنتاج وهذه القواعد إلزامية لجميع الشركات المشاركة في إنتاج هذه المنتجات.

إذا كانت أنابيب الصرف الصحي لا تتناسب مع الجزء الداخلي للغرفة بالألوان ، فعند اختيار نظام الألوان المناسب ، فأنت بحاجة إلى دراسة دقيقة لمعلمات المنتج ، فقد لا تكون مناسبة لمؤشرات أخرى. عندها فقط اتخذ قرارات الشراء. هناك مجموعة متنوعة تقدم المشتري في ذهول ، لأنه لا يعرف الغرض الأساسي من أنبوب معين.

أصناف المنتجات

يتم تصنيف أنابيب المروحة إلى أنواع وفقًا لمواد التصنيع ، والتي يتم بموجبها تمييز منتجات البوليمر والحديد الزهر. لا يتم استخدام الحديد الزهر ، بشكل عام ، عمليًا - إنه من بقايا الحقبة السوفيتية ، ويمكن العثور على مثل هذه الحلول في المباني متعددة الطوابق التي لم يتم إصلاحها بواسطة المجاري.

يحتوي أنبوب المروحة المصنوع من الحديد الزهر على عدد من العيوب الخطيرة ، أهمها الوزن الثقيل والتكلفة العالية والتركيب كثيف العمالة. من حيث الأداء ، فإنه يخسر تمامًا للمنتجات البلاستيكية ، وميزته الوحيدة هي المتانة والقوة الميكانيكية العالية.

يمكن تصنيع أنبوب الصرف الصحي البلاستيكي من نوعين من البوليمرات - البولي إيثيلين منخفض الضغط (HDPE) والبولي بروبيلين (PP). نوصي باستخدام المنتجات المصنوعة من البولي إيثيلين عالي الكثافة - وهو أحد أكثر أنواع البلاستيك صلابة ، وله مقاومة عالية للتشقق ومقاومة للتشوه.

ضع في اعتبارك مزايا الأنابيب البلاستيكية:

• التكلفة الدنيا
• انخفاض الوزن ، ونتيجة لذلك ، سهولة التثبيت ؛
• المتانة - عمر الخدمة أكثر من 50 سنة ؛
• مقاومة المواد العدوانية كيميائيا ؛
• مقاومة التآكل.

لاحظ أنه نظرًا لسطح الأنبوب الداخلي الأملس تمامًا ، مع استثناءات نادرة ، فإنه لا يحتاج إلى عزل صوتي ، نظرًا لأن صوت الهواء المتداول عبر النظام غير مسموع.

يتم عزل الضوضاء الأساسية عن طريق تركيب الخط باستخدام مشابك التخميد بحلقة تثبيت مطاطية تخمد الاهتزازات. إذا أظهرت الممارسة أن أنبوب المروحة ينتج الكثير من الضوضاء ، فيمكن عزل الصوت باستخدام رغوة البولي إيثيلين أو الأكمام المصنوعة من الصوف المعدني.

التركيب والاستبدال

يتم تثبيت أنبوب المروحة بحيث يتم وضع الجزء السفلي من الناهض في غرفة ساخنة ويتم إخراج الجزء العلوي إلى الهواء الطلق.في هذه الحالة ، سيضمن انخفاض الضغط بسبب اختلاف درجات الحرارة الإزالة الفعالة لغازات المجاري.

عند تركيب أنبوب مروحة ، يجب اتباع القواعد التالية:

• لا يمكنك استخدام أنبوب مروحة ، قطره أقل من قطر رافع المجاري (قياسي - 110 مم) ؛
• إذا تم توصيل أنبوب بلاستيكي بالرافعة القديمة المصنوعة من الحديد الزهر ، فيجب تركيب محول مطاطي عند التقاطع لضمان إحكام النظام بأكمله ؛
• يمكن توصيل عدة نواقل للمبنى السكني بقناة تهوية مروحة واحدة عن طريق المحولات والانحناءات ؛ في هذه الحالة ، يجب وضع الأجزاء الأفقية من الخط بمنحدر بنسبة 2 ٪ من تركيبات السباكة ؛
• الحد الأدنى للمسافة بين سقف المبنى والفتحة العلوية لأنبوب التهوية هو 30 سم ، إذا تم استخدام علية المبنى كمساحة معيشة ، تزداد المسافة إلى 3 أمتار ؛
• يجب أن تكون نقطة خروج أنبوب الصرف الصحي على بعد 4 أمتار من أقرب شرفة ؛
• عند تركيب المنتجات البلاستيكية في الأماكن التي تمر عبر الأرضيات الخرسانية للمنزل ، يجب تثبيت الأكمام الفولاذية ؛
• يمنع منعا باتا الجمع بين تهوية المروحة والمدخنة في قناة واحدة ؛
• يجب تركيب فطر المروحة على المخرج مما يمنع الحشرات والأوراق من دخول النظام.

أنبوب مروحة على سطح المنزل

يتم تنفيذ استبدال أنابيب المروحة في المباني متعددة الطوابق من قبل ممثلين مسؤولين عن الإسكان والخدمات المجتمعية ، حيث يقع جزء المروحة في نظام الصرف الصحي خارج شقق السكان.

يتم إصلاح الناهض بشكل مستقل ، ويمكن لأجزاء الحديد الزهر أن تتعفن أثناء التشغيل وتتسبب في مشاكل خطيرة في الشقة. يجب أن يتم الإصلاح بالتنسيق مع الجيران في الطابق العلوي ، والذين يجب عليهم عدم استخدام الحمامات لفترة استبدال قطع الأرض.

تقنية استبدال رافع الصرف الصحي:

1. يتم حظر مصدر المياه إلى المرحاض ، وإزالة خرطوم تصريف الحمام.
2. يتم تفكيك وعاء المرحاض ، ويتم تنظيف الغرفة من الأجسام الغريبة.
3. بمساعدة مطرقة وإزميل ومطحنة ، يتم تفكيك الجزء التالف من الناهض - وهي عملية تستغرق وقتًا طويلاً للغاية ويمكن أن تستغرق أكثر من ساعة من العمل.
4. يتم تثبيت الأصفاد المطاطية على الأجزاء النهائية من الناهض القديم ، ومثبتة بمادة مانعة للتسرب.
5. يتم تجميع رافع جديد من شرائح بلاستيكية بقطر 110 ملم ، وهو مزود بمقبس إضافي لتوصيل أنابيب الصرف من المرحاض والحمام والمغاسل.
6. يتم إحضار تركيبات السباكة إلى الناهض عن طريق أنابيب بلاستيكية مموجة مثبتة بميل يبلغ 5 باتجاه الصرف.

ألوان الأنابيب ونطاقها

نظرًا لعدوانية البيئة التي تنقل المياه العادمة عبر أنابيب الصرف الصحي ، فإنها تخضع لمتطلبات جدية: مادة التصنيع هي الحديد الزهر ، PE (البولي إيثيلين) ، PP (البولي بروبلين) ، PVC (البولي فينيل كلوريد) ، السيراميك ، الأسمنت الأسبستي . يجب أن تكون جميعها قوية ومتينة ، ولكل نوع من الأنابيب غرضه الخاص. من أجل تسهيل الاختيار ، قام المصنعون بتعيين أنابيب الصرف الصحي بألوان مختلفة.

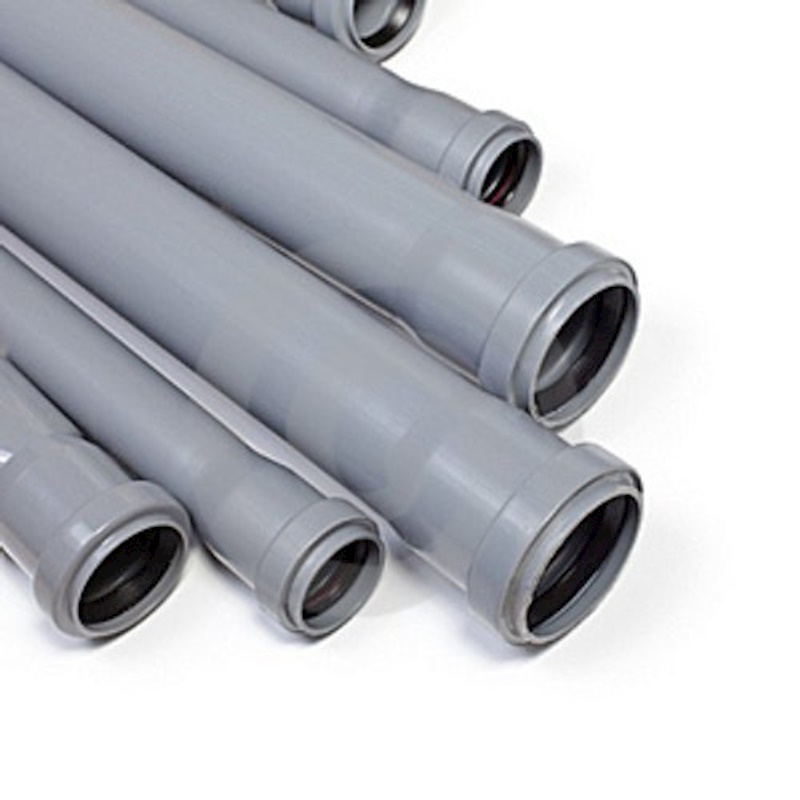

اللون الرمادي

الأنبوب الرمادي ، مثل الأنبوب الأبيض ، مناسب فقط للأسلاك الداخلية ، وهو غير مناسب تمامًا لمياه الصرف الصحي الخارجية ، لأنه يخشى درجات الحرارة المنخفضة وإذا تشكلت سدادة جليدية ، فقد يؤدي ذلك إلى عواقب غير متوقعة.

الأنبوب الرمادي مصنوع من مادة PVC ، ولا يخاف من التآكل ، وليس ثقيل الوزن ، وسهل التركيب ، وله لون محايد تمامًا من الناحية الجمالية. تختلف أحجام الأنابيب ، لكن لها حدود في القطر.

حمر الشعر

تم تصميم هذا النوع من الأنابيب للصرف الصحي الخارجي ، مصنوع من PVC (بولي فينيل كلوريد) ، بقطر 110 ، 125 ، 150 مم - المعيار لهذه الأنابيب. في الطول ، يمكن أن يكون حجمها 500 ، 1000 ، 2000 ، 6000 ملم.تم تصميم أحجام الأنابيب الكبيرة لإنشاء أنظمة الصرف الصحي ذات مساحة التدفق الكبيرة ، والمجاري والقنوات. سمك هذا الأنبوب 3.2 مم. يمكن وضع هذا الأنبوب على عمق يصل إلى 4 أمتار ، وتتراوح درجة الحرارة من -10 إلى + 60. الأنبوب أملس مع تجويف ، وفقًا لفئة الصلابة SN 4 ، ويتكون من عدة طبقات. إنه مثالي للصرف الصحي في الهواء الطلق.

المواد التي صنع منها الأنبوب قوية ومتينة ومقاومة للتآكل ولا تخشى التعرض للكائنات الحية الدقيقة الضارة. يحتوي هذا الأنبوب الداخلي على هيكل سلس ، مما يساعد على تمرير المصارف المختلفة دون تأخير. على الرغم من الصلابة والقوة ، إلا أنه لا يتم وضعه تحت الطرق السريعة ، حيث إنه لن يتحمل الضغط ، وينحني ويسبب الانسداد والانهيار اللاحق. على الرغم من أن السطح المضلع والعديد من الطبقات يعطي فرصة إضافية لتحمل كمية كبيرة من التربة.

هذا الأنبوب أغلى ثمناً ، لكن له أيضًا عمر خدمة مرتفع - حوالي 50 عامًا.

أسود

يمكن استخدام أنابيب HDPE السوداء في الداخل والخارج. غالبًا ما يجدون تطبيقات مثل الأنابيب التي يتم فيها وضع كبلات الاتصال للحماية من الرطوبة. الأنابيب السوداء غير مناسبة لأعمال السباكة لأنها لا تتحمل الضغط العالي. إذا تم تنفيذ الماء بدون ضغط ، فيمكن استخدامه. وهي تستخدم أساسا لمياه الصرف الصحي من المجاري المنزلية. يحدث في خلجان 40-50 م وقطرها 110 و 160 و 200 ملم. هناك أيضًا أنابيب مثقبة سوداء خاصة مصممة للصرف تحت الأرض.

الخضر

غالبًا ما تكون هذه الأنابيب مصنوعة من الحديد الزهر ، حيث تتميز هذه المادة بالقوة العالية والمتانة. هناك أنابيب وأخرى بلاستيكية. جدران هذه الأنابيب قوية ومصممة لتحمل طبقة كبيرة من التربة ولها ثقوب (فتحات تصريف). تستخدم هذه المنتجات في الصرف الصحي تحت الأرض - فهي تجمع المياه الجوفية وتتحمل درجات الحرارة القصوى.

أزرق

غالبًا ما تستخدم الأنابيب الزرقاء لوضع نظام لتصريف الأمطار وإذابة المياه داخل المباني السكنية والصناعية المدفئة. هذه الأنابيب قوية بشكل لا يصدق ، حيث يجب أن تتحمل الأنابيب الصاعدة والصرف ضغط تدفق المياه في حالة الانسداد والفيضانات في النظام.

أبيض

لا يتم استخدام منتجات الصرف الصحي البيضاء في كثير من الأحيان ، حتى في كثير من الأحيان أقل من المنتجات السوداء. إذا لم يكن من الممكن إخفاء خط الأنابيب الداخلي ، فسيتم أخذ الأنابيب البيضاء ، حيث يصعب وضع الأنابيب الرمادية في داخل الحمام أو المطبخ. لا داعي للقلق بشأن جودة هذه الأنابيب ، فهي تلبي أيضًا معايير التثبيت الداخلي للمباني ، مثل الأنابيب الرمادية.

يمكن أن يتحمل تسخين درجة الحرارة حتى 950 ، عند اختيار مثل هذا الأنبوب ، لا داعي للقلق بشأن سلامته. عزل الضوضاء عند الارتفاع ، يتنوع قطر الأنبوب في تشكيلة: من 32 مم إلى 150 مم. في الطول من 150 إلى 5000 ملم. يبلغ سمك الطبقة حوالي 2.7 مم وبالطبع يحتوي الأنبوب على مقبس بحلقة مطاطية ، مما يجعل تركيب الإرساء محكمًا. يتم اختيار التركيبات والوصلات المختلفة بسهولة لهذه الأنابيب.

عندما يكون معروفًا لأي غرض هناك حاجة لأنبوب الصرف الصحي ، سواء كان داخليًا أو خارجيًا ، ويكون القطر والحجم المطلوبين معروفين ، فلن يكون من الصعب تجميع وإحضار الأنابيب ، خاصة أنه لا يلزم استخدام أدوات وأجهزة خاصة من أجل هذا.

نطاق التطبيق

ينقسم نظام الصرف الصحي إلى ثلاثة أقسام كبيرة:

1. شبكة الصرف الصحي.
2. شبكة الصرف الصحي الخارجية.
3. معالجة مياه الصرف الصحي.

يتم استخدام شبكة الأسلاك الداخلية داخل المباني ، كقاعدة عامة ، يتم توصيلها بمداخل المياه: أحواض ، أحواض ، مراحيض ، مراحيض ، بيديه ، دش - هذا نظام لتجميع مياه الصرف الصحي داخل المبنى وإيصالها إلى المجاري الخارجية.

شبكة الصرف الصحي الخارجية - تجميع النفايات السائلة من المبنى وتصريفها إلى مرافق المعالجة أو تصريفها في مدخل المياه. يمكن أن تكون مياه الصرف الصحي الخارجية مركزية ، حيث تذهب النفايات السائلة إلى مرافق معالجة خاصة أو منزلية ، حيث يمكن أن يكون هناك مجمع لمعالجة المياه. قد تكون هناك أيضًا حفرة منزلية يتم فيها تصريف المياه القذرة ، وبعد ذلك ، عندما تمتلئ ، يتم ضخها بواسطة آلة الصرف الصحي.

معالجة مياه الصرف الصحي - تعمل على جمع مياه الأمطار وإزالة الترسيب بسرعة ، وكذلك إذابة المياه أو تصريف المياه من المؤسسات التكنولوجية. يتدفق الماء إلى خنادق خاصة (نظام خندق) من النوع المفتوح ويدخل خطوط الأنابيب تحت الأرض ، ومن هناك يمكن أن يتدفق إما إلى مرافق المعالجة أو مباشرة إلى المسطحات المائية. في بعض الأحيان يتم تحويل هذه المياه مباشرة إلى الأماكن ذات الكثافة السكانية المنخفضة والغابات والمزارع.

تعليم أنابيب الصرف الصحي باللون

من السهل على شخص غير مبتدئ أن يرتبك في مجموعة متنوعة من المواد البوليمرية الموجودة. الأنابيب البلاستيكية عبارة عن مجموعة من المواد البوليمرية التي تختلف في طبيعة البوليمر وظروف إنتاجها وخصائصها التقنية. يعد وضع علامات بالألوان على أنابيب البوليمر طريقة ملائمة لإبلاغ المستهلك بالغرض منها.

إن وضع علامة على أنابيب الصرف الصحي بالألوان ليس تعسفياً. لقد تم وضع معايير دولية موحدة ، يجب على المصنّعين الحقيقيين اتباعها.

يظهر الترميز اللوني:

• ما هي المواد التي تصنع منها الأنابيب؟
• الغرض منها ، اعتمادًا على الموقع - داخليًا أو خارجيًا أو للتشغيل في الهواء الطلق أو تحت الأرض.

تقدم الشركات المصنعة الأنواع التالية من الأنابيب ، والتي تختلف في اللون:

• رمادي (أو أبيض) ، تعتمد درجة اللون على الشركة المصنعة. أنابيب بولي بروبيلين مخصصة لوضع الاتصالات داخل غرفة ساخنة.
• برتقالي (أو بني ، أحمر) - هنا تعتمد النغمة على الشركة المصنعة ، والاسم غالبًا ما يكون على المفردات المقبولة بين العمال. مواسير للصرف الخارجي.
• أخضر (أو أزرق) - مواد أنابيب مثقبة. المواد مخصصة لوضع أنظمة الصرف الصحي تحت الأرض.
• أسود - أنابيب الصرف الصحي من البولي إيثيلين. مناسب تمامًا لتركيب نظام صرف صحي فردي يعمل بالجاذبية.

تختلف جميع أنابيب الصرف الصحي المدرجة في مقاومة درجات الحرارة والضغط والتأثيرات الخارجية.

ما الذي يحدد لون أنابيب الصرف الصحي

قد يتم الخلط بين المشتري الذي ليس لديه معلومات كافية في هذا المجال من خلال مجموعة الألوان الموجودة. كيف يمكنك معرفة ما إذا كانت المنتجات المصنوعة من نفس المادة يمكن أن يكون لها ألوان مختلفة؟ لماذا تصنع أنابيب متعددة الألوان لوضع المجاري في منزل خاص ، لأن هناك نظامًا واحدًا فقط؟ وما الذي يحدد لون الطلاء؟

على الرغم من التعقيد الواضح ، فإن الإجابات على هذه الأسئلة بسيطة للغاية: لقد جعل المصنعون الحياة أسهل للمستهلكين من خلال منح منتجاتهم ظلًا مختلفًا ، اعتمادًا على الغرض منها. لم يعد بإمكان صاحب المنزل ، الذي جاء لشراء أنابيب الصرف الصحي الداخلية ، على سبيل المثال ، إجهاد عينيه ، ودراسة المعلومات الموجودة على الملصقات ، ولكنه ذهب على الفور إلى الرفوف حيث تُعرض أنابيب الصرف الصحي الرمادية.

الاستثناء من هذه القاعدة هو عندما لا يكون استخدام أنبوب بلون معين ممتعًا من الناحية الجمالية ، فيمكنك شراء أنبوب أكثر ملاءمة للون ، على سبيل المثال ، الأبيض ، وإزالة التناقضات الموجودة.

تركيب الميزات

يتم وضع المجاري الداخلية من أنابيب رمادية بدون استخدام مواد أو أدوات إضافية باستخدام وصلة مقبس. تم تجهيز النهاية المتباعدة للأنابيب الرمادية بأختام في البداية.

يتراوح حجم الأنبوب من 25 إلى 300 ملم

نظرًا لأن تركيب الأنابيب الرمادية يتم في المقبس ، فمن المهم تحديد المكونات بالحجم المناسب حتى لا تضطر إلى إنفاق أموال إضافية ثم قطع المواد

مميزات تركيب أنابيب الصرف الصحي:

• يجب تركيب المقاطع الأفقية بمنحدر باتجاه الصرف. يختلف انحدار المنحدر تبعًا لقطر الأنبوب المستخدم. القواعد هي كما يلي: D 50 - ميل لكل متر واحد لا يقل عن 3 سم ؛ D 110-2 سم ؛ عمق 160 - 0.8 سم يكفي.
• عند تغيير اتجاه الأنبوب ، يجب ألا تكون زاوية الدوران مستقيمة ، حيث يساهم الانعطاف الحاد في التكوين السريع للانسداد. تم التخطيط للتركيب بعدة زوايا دوران منفرجة ، بدلاً من زاوية واحدة حادة.
• يجب حماية الاتصالات الموضوعة في مناطق غير مدفأة من المبنى من التجمد باستخدام العزل الحراري.

يتم وضع الأنابيب للاتصالات الخارجية تحت نقطة تجمد التربة. لكل منطقة ، هذا عمق منفصل. بالإضافة إلى ذلك ، يمكن عزل الأنابيب إذا كان الشتاء في منطقتك غير مستقر. إذا مرت الاتصالات تحت منطقة وقوف السيارات أو حركة المرور ، فيجب وضع الأنبوب في غلاف واقي خاص

قبل حفر الخندق ، من المهم التأكد من عدم ارتخاء الأنابيب وأن القاعدة الموجودة تحتها صلبة بدرجة كافية.
