ليس نفثًا من الدخان في الماضي نصنع عاكسًا للمدخنة

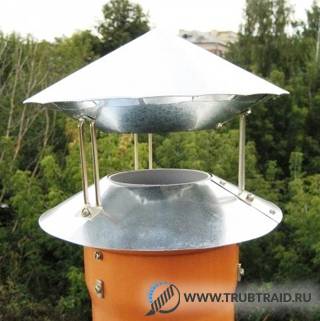

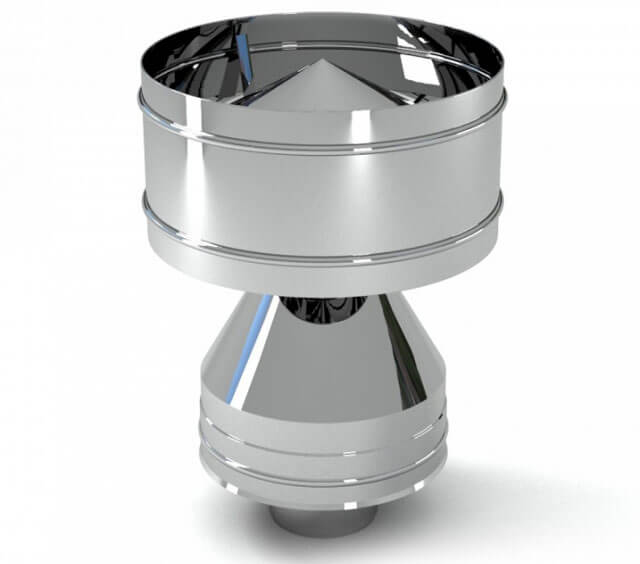

عاكس فولبرت جريجوروفيتش

هذا النوع من الأجهزة هو الأكثر فعالية وشعبية. لذلك سنتحدث عنها بمزيد من التفصيل.

غالبًا ما يتم وضع هذا العاكس على مداخن غلايات الغاز. السمة الرئيسية لهذا التصميم هي وجود مخروط مقلوب تحت المظلة. لذلك ، أثناء النفخ الجانبي ، ينشأ ضغط منخفض في القناة ، وتندفع منتجات الاحتراق خارج قناة الغاز.

مع وجود رياح قوية "من أعلى إلى أسفل" ، قد يزداد الضغط في منطقة الانحراف. يجب أن تؤخذ هذه النقطة في الاعتبار عند تصميم وتركيب نظام عادم الدخان. ولكن في معظم الحالات ، يحدث تدفق الهواء على وجه التحديد من الجانب. لذلك ، فإن مجموعة المنتجات المدروسة مناسبة لمعظم قنوات الغاز.

تبدو مثل هذا:

• قطر الناشر: أسفل - 2 * د ، أعلى - 1.5 * د ؛
• ارتفاع الناشر - 1.5 * د ؛
• غمر القناة في الناشر - 0.15 * D ؛
• يبلغ ارتفاع مخاريط المظلة 0.25 * د ؛
• المسافة بين الناشر والغطاء هي 0.25 * د.

كيف تصنع عاكس الضوء بنفسك

المنحرف له معلماته الخاصة. لذلك ، يجب أن يكون ارتفاعها 1.6-1.7 من القطر الداخلي لقناة المدخنة ، ويجب أن يكون عرضها 1.7-1.9. عرض الناشر - 1.2-1.3. لكن أولاً ، دعنا نقرر المادة التي سيتم تصنيعها منها:

إذا كانت المدخنة بها ثقب ، فغالبًا ما تجد الطيور أنه من المغري الدخول إليها. في المداخن ، تعشش طيور سوداء صغيرة بنية اللون في المدخنة مع ميل للبناء. قد يكون وجود هذه الطيور في المدخنة أمرًا مزعجًا للغاية - فهي صاخبة صغيرة!

عندما تجد نفسك تقطعت به السبل بسبب المداخن المصنفة على أنها من الأنواع المهددة بالانقراض ، فليس هناك الكثير مما يمكن القيام به بشكل قانوني. يمنع قانون هجرة الطيور المهاجرة ، وهو لائحة فيدرالية ، إزالة البيض السريع وفراخ المدخنة. أفضل شيء يمكنك القيام به مع الأشياء السريعة هو التنظيف بعد ذهابهم. يمكن استدعاء الفنيين في وقت لاحق لتنظيف وإزالة حطام العش من المدخنة.

• نحاس؛
• الحديد المجلفن
• ستانلس ستيل.

لماذا النحاس مادة باهظة الثمن؟ الحقيقة هي أن العاكس يقع في أحد أكثر الأماكن التي يتعذر الوصول إليها في الحمام ، وبالتالي ، بحيث لا يلزم إصلاحه ، فمن الأفضل جعله مقاومًا لظواهر الغلاف الجوي قدر الإمكان. والنحاس في هذا الصدد هو الأفضل.

تقل احتمالية عودة المداخن ومعظم الطيور الأخرى إلى موقع التعشيش إذا تمت إزالة العش. يمكن أن تدخل العديد من الحيوانات إلى مدخنتك ، بما في ذلك السناجب والخفافيش. الراكون ، عادة من الإناث ، تدخل مداخن الولادة وتعتني بالجراء. على الرغم من كونها مروعة ، فإن حيوانات الراكون الأم لا تتمكن في بعض الأحيان من الدخول إلى المدخنة فحسب ، بل بالمرور عبر رف الدخان أو فوق المدفأة مباشرةً. إذا وصلوا إلى هذا الحد ، فهناك فرصة جيدة لاقتحام منزلك في النهاية. إذا لم يكن الأمر كذلك ، فربما يتعين عليك على الأقل التعامل مع روائح الحيوانات المختلفة.

وإليك كيف يمكنك صنع عاكس:

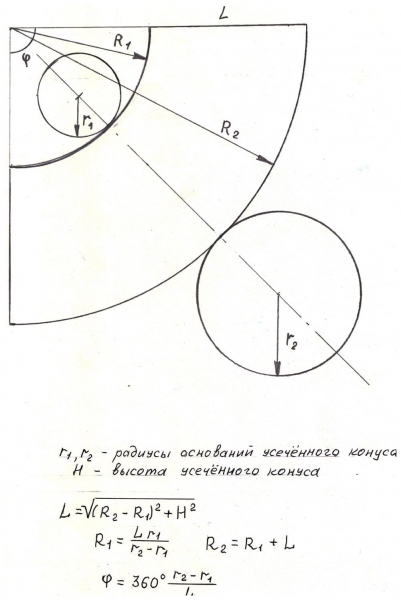

1. ارسم على الورق المقوى تطورًا لجميع الأجزاء الرئيسية ، مثل غطاء المحرك والناشر والأسطوانة الخارجية.
2. انقل كل شيء إلى المعدن وقم بقصه بمقص معدني وفقًا لهذه الأنماط.
3. قم بتوصيل الأجزاء ببعضها البعض بالمسامير أو البراغي أو اللحام.
4. اصنع أقواس من شريط معدني - معهم ستثبت الغطاء على السطح.
5. اربط مخروط الإرجاع بالغطاء.

يجب أولاً تجميع العاكس نفسه ، وبعد ذلك فقط يتم تثبيته على السطح. نضع الأسطوانة السفلية أولاً ونصلحها بالمسامير والصواميل. باستخدام المشابك ، نصلح ناشرًا على الأسطوانة السفلية ، وعليه - غطاء بمخروط عكسي.

الراكون حيوان لا تريد أبدًا تعليقه لأنه معروف بحمله لأمراض مختلفة. تعتبر حيوانات الراكون موطنًا لحشرات مثل البراغيث والقراد ، والتي يمكن أن تصاب بها أنت أو حيواناتك الأليفة ، بالإضافة إلى أمراض مثل داء الكلب والديدان الأسطوانية.

لحسن الحظ ، هناك طرق لإخراج الأم وأطفالها من المدخنة. إذا كنت لا تمانع في الرائحة ، فإن أشياء مثل البول المفترس يمكن أن تتخلص من حيوانات الراكون. طريقة الإزالة الإنسانية هي فخ حي.ربما ترغب في الإمساك بالأم أثناء سيرها أو حتى محاولة إخافتها بطريقة ما. لا يزال الأطفال غير قادرين على تحمل الكثير من القتال ، لذلك من السهل جدًا الوصول إلى المواقد والاستيلاء عليها.

الغرض من واستخدام العاكسات

كقاعدة ، تعتبر أنظمة المداخن أهم عنصر في نظام التدفئة بأكمله ، لأن تشغيل المدخنة هو الذي يؤثر على عملية احتراق الوقود وإزالة جميع منتجات الاحتراق من النظام والمنزل على وجه الخصوص.

تعتمد العملية الكاملة لتشغيل غلاية التدفئة على جودة إمداد الهواء وعلى الإزالة الكاملة للدخان من النظام. بدون الكمية المناسبة من الأكسجين ، تكون عملية الاحتراق مستحيلة ، ويمكن أن تضر بقايا الطعام في مكان المعيشة بشكل خطير بصحة السكان.

من أجل تنظيم المستوى الصحيح للمسودة في النظام ، من الضروري معرفة بعض ميزات المدخنة ، والتي يجب أن يكون الجهاز والتنظيم صحيحين. بادئ ذي بدء ، يجدر النظر في القسم المطلوب من الأنابيب المصممة لتدفق الهواء والعادم. يمكن اعتبار العوامل المهمة ارتفاع المدخنة وتكوينها. الآن دعونا نلقي نظرة على هذه المتطلبات بمزيد من التفصيل.

يعتمد اختيار القسم المطلوب بشكل مباشر على قوة مولد الطاقة الحرارية. يجب أن يكون مجرى المداخن أو الممر نفسه من النوع الرأسي ومستقيم بدرجة كافية بحيث لا يتم إنشاء جيوب هوائية أثناء التشغيل.

في حالة عدم تحقيق الامتثال لهذه المتطلبات نتيجة ملموسة ، يجدر اللجوء إلى استخدام عاكس مثبت على الجزء العلوي من أنبوب المدخنة.

مبدأ تشغيل العاكس هو استخدام الريح كأداة إضافية لمعادلة أو زيادة مستوى الدفع في النظام. ظاهريا ، يبدو مثل هذا. في نهاية الأنبوب ، يتم تثبيت جزء من النظام ، بقطر داخلي أكبر من المدخنة نفسها.

تسمح لك الرياح القوية بإنشاء مساحة خالية في العاكس ، حيث تتحرك جميع منتجات الاحتراق المتبقية في المدخنة.

من بين أشياء أخرى ، يحتوي المنحرف أيضًا على ميزات مفيدة إضافية لها تأثير إيجابي على التشغيل الكامل لقناة المدخنة. بمساعدة هذا العنصر ، يمكنك حماية النظام من دخول مياه الأمطار والثلوج إليه في فصل الشتاء. كقاعدة عامة ، يساعد هذا النظام على العمل بكفاءة في أي طقس.

التصنيع الذاتي للجهاز

للعمل سوف تحتاج:

• ألواح الصلب المجلفن أو غير القابل للصدأ بسمك 0.5-1 مم ؛
• مقص معدني
• المبرشم.
• تدريبات؛
• ورقة من الورق السميك أو الكرتون.

أهم خطوة هي رسم الرسم. للقيام بذلك ، من الضروري قياس القطر الداخلي للمدخنة وحساب معلمات المنتج وفقًا للجدول.

إذا كان القطر الداخلي للمدخنة يختلف عن المعلمات الواردة في الجدول ، فسيتم إجراء الحسابات على النحو التالي:

• عرض الناشر 1.2 د ؛
• عرض مظلة واقية - 1.7-1.9 د ؛
• الارتفاع الكلي للهيكل 1.7 د.

يجب أن تكون كل من القياسات والحسابات دقيقة قدر الإمكان بحيث لا توجد صعوبات أثناء تركيب الهيكل وتشغيله اللاحق. إذا كان الأنبوب يحتوي على قسم مربع ، فيجب أيضًا جعل العاكس مربعًا ، على الرغم من أن زاوية الجسم تقلل قليلاً من كفاءة الجهاز.

الخطوة ، لا.	وصف	توضيح
الخطوة 1.	على الورق ، يتم عمل رسم بالحجم الكامل لأجزاء العاكس وتقطيعه.
الخطوة 2	يتم تثبيت الفراغات وتجربتها مع بعضها البعض. إذا تطابقت جميع العناصر ، يمكنك البدء في قطع الجلفنة.
الخطوه 3	تم وضع القوالب على الفولاذ المجلفن ، ومحددة بعناية بعلامة ، ومقطعة بمقص للمعادن. على المقاطع ، يتم ثني المعدن بمقدار 5 مم بكماشة ويتم الضغط عليه بمطرقة.
الخطوة 4	في أماكن الانحناءات ، يجب أن يتم برشام المعدن بمطرقة لجعل الحواف أرق.
الخطوة الخامسة	يتم لف وحدة التهوية الفارغة إلى أسطوانة ، ويتم حفر ثقوب السحابات وتوصيلها بمسامير أو مسامير برشام.يمكنك أيضًا استخدام اللحام ، ولكن ليس القوس ، ولكن شبه التلقائي ، حتى لا تحترق المعدن من خلاله.
الخطوة 6	افعل الشيء نفسه بالنسبة للأسطوانة الخارجية. بعد ذلك ، يتم لف الغطاء الفارغ بمخروط ويتم توصيله أيضًا بالمسامير أو اللحام.
الخطوة 7	3-4 شرائط بعرض 6 سم وطول يصل إلى 20 سم مقطوعة من الفولاذ المجلفن ، ويتم ثني الشرائط على طول الجانبين ، ويتم النقر عليها بمطرقة بطول كامل. في الجزء الداخلي من الغطاء ، تراجع من حافة حوالي 5 سم ، قم بحفر العدد المطلوب من الثقوب للمسامير حول المحيط. اربطي الشرائط المجلفنة على الغطاء وامنحيها شكل حرف U.
الخطوة 8	بمساعدة هذه الأقواس محلية الصنع ، يتم توصيل الغطاء بالناشر ، ثم يتم إدخال الهيكل بأكمله في الغلاف.

إذا كان يجب أن يحتوي التصميم على مخروط عكسي (عاكس Grigorovich) ، فإن قطر المظلة الواقية يكون أكبر بمقدار 3-4 سم من قطر المخروط. بعد تجميع كلا العنصرين ، يتم وضع المخروط من داخل المظلة ويتم تدويره حول المحيط بعلامة. ثم يتم إجراء قطعتين على الجزء البارز من المظلة ويتم طي الشريط الناتج إلى الداخل. بنفس الطريقة ، يتم عمل 6-8 شرائط أخرى على مسافة متساوية من بعضها البعض ، ويتم ثنيها للداخل ويتم تثبيت المخروط العكسي بإحكام بدون أدوات تثبيت ولحام إضافية.

من الأنسب إرفاق غطاء بمخروط عكسي بالناشر باستخدام مسامير البناء. للقيام بذلك ، قبل تثبيت المخروط على المظلة ، يتم حفر ثلاثة ثقوب حول المحيط ، ويتم إدخال نهايات الأزرار وشد الصواميل. ثم وضعوا مظلة في الأعلى ، وأصلحوا المخروط بالطريقة الموصوفة أعلاه. في الجزء العلوي من الناشر ، من الخارج ، يتم تثبيت مفصلات من القصدير أو الألومنيوم ويتم إدخال الأطراف السفلية للدعامات فيها. هذا التصميم يقاوم الرياح القوية ، ويعمل لفترة طويلة وبشكل موثوق.

بطريقة مماثلة ، يمكنك تجميع أي نوع منحرف ، الشيء الرئيسي هو رسم الرسم الصحيح. سيكون الاختلاف الوحيد في عدد وشكل الأجزاء. لا يمكن تركيب الجهاز النهائي إلا على المدخنة.

كم تكلفة العاكس

يتم حساب أجهزة التهوية مع النظام بأكمله. يمكن شراء عاكسات نموذج معين لقطر الأنبوب المطلوب.

جدول. أسعار المنحرفات

اسم	نموذج	نوع الفولاذ	قطر القناة ، مم	السعر ، ش. ه.
"فئة تنفيس" D-120	عاكس خانجينكوف	المجلفن	120	18
"فئة تنفيس" D-250	عاكس خانجينكوف	المجلفن	250	42
"مواقد الموقد" TsAGI-100	انحراف TsAGI	المجلفن	100	17
"مواقد الموقد" TsAGI-220	انحراف TsAGI	المجلفن	220	40
120- أقراص مدمجة	فولبرت جريجوروفيتش	المجلفن	120	21
260	فولبرت جريجوروفيتش	الفولاذ المقاوم للصدأ	260	46
تيربوفينت "دراجون" Dr-150-CH-A	تحول	الفولاذ المقاوم للصدأ	150	100
تيربوفينت "دراجون" Dr-200-CH-A	تحول	الفولاذ المقاوم للصدأ	200	115
تيربوفينت "دراجون" Dr-300-CH-A	تحول	الفولاذ المقاوم للصدأ	300	140

غالبًا ما تُصنع المنحرفات في ورش الأشغال اليدوية وورش العمل الصغيرة (في هذه الحالة ، قد لا يكون للمنتج اسم محدد وإشارة إلى النموذج). سيكون مؤشر جودة عمل الشركة هو جواز سفر المنتج الذي يشير إلى أبعاد الأجزاء ودرجة الفولاذ وتفاصيل أخرى.

ريشة عاكسات الطقس ذاتية التصنيع

تسمح لك ريشة الطقس بتقليل ارتفاع الأنبوب عن طريق زيادة السحب ، لأنه دائمًا ما يكون في العلاقة الصحيحة مع الريح ، ويمنع هطول الأمطار من دخول الأنبوب ويزين السقف.

أدوات ومستلزمات العمل

لعمل أحد خيارات ريشة الرياح على أنبوب المدخنة بيديك ، تحتاج إلى إضافة الأدوات والمواد المذكورة أعلاه:

• مجموعة من الشدات
• قسم الأنابيب
• قضيب معدني (يفضل الفولاذ المقاوم للصدأ) أو دبوس شعر جاهز ؛
• يموت لقطع الخيوط على القضيب.
• اضغط للخيوط تحت مسامير التثبيت ؛
• مسامير لتثبيت المحامل في الأنبوب ؛
• 8 صواميل ستحتاج إلى تثبيتها على القضيب لإصلاح المحامل وتأمين مبيت العاكس.
• محملان ، يتم تحديد حجمهما وفقًا لقطر القضيب والقطر الداخلي للأنبوب.

تعليمات خطوة بخطوة وملاحظات مهمة

إجراء التشغيل:

1. في البداية ، يتم عمل رسم ، يتم بموجبه عمل أنماط الأجزاء من لوح من الصلب المجلفن.
2. باستخدام الأنماط ، يتم تطبيق ملامح عناصر الانحراف على ألواح الصلب باستخدام طباشير أو علامة خاصة.
3. مقص لقطع معدنية من الصفائح المعدنية.
4. يتم تجميع جسم العاكس من العناصر المعدة عن طريق حفر ثقوب وتثبيتها بالمسامير. من الضروري ألا ننسى عمل أقواس يتم من خلالها تركيب الجسم على القضيب.
5. يتم قطع قضيب أو مسمار بالطول المطلوب بحيث يكون كافياً لتأمين المحامل وتثبيت غلاف العاكس.
6. إذا تم استخدام قضيب ، فسيتم قطع الخيط بقالب.
7. بعد ذلك ، يتم إرفاق محملين بالمسمار بحيث تكون المسافة بينهما ضرورية لإنشاء نقطة توقف كافية عند تدوير ريشة الانحراف. لتأمين كل محمل ، يتم أولاً تثبيت الجوز الأول ، ثم يتم وضع المحمل على المحور ، ثم يتم تثبيت الجوز الثاني وشد الصواميل حتى يتم تثبيت المحمل جيدًا.
8. قطع الأنبوب إلى الطول المطلوب.
9. يتم عمل ثقوب في الأنبوب في مواقع المحامل. يتم قطع الخيوط بحنفية للمسامير التي سيتم بها تثبيت المحامل في الأنبوب. يتم إعداد الثقوب أيضًا لإصلاح الدعامات التي تصلح الجهاز بأكمله.
10. حلقة مصنوعة من شريط فولاذي لتثبيت عاكس المدخنة.
11. قم بقص المقاطع المستخدمة كدعم لربط الكتلة مع المحامل بالحلقة التي تثبت المنتج بالمدخنة.
12. قم بإجراء التجميع النهائي للمنتج باستخدام المسامير ومسامير التثبيت.

هناك الكثير من الخيارات حول كيفية عمل عاكس على الأنبوب بيديك. يختار الجميع لنفسه نوع الجهاز الأنسب. تجدر الإشارة فقط إلى أن مثل هذا التصميم ، الذي يتم وضعه على أنبوب لإزالة منتجات الاحتراق ، يؤدي العديد من الوظائف المفيدة - فهو يزيد من الجر عند تنفيس الغازات ، ويحمي المدخنة من الحطام وهطول الأمطار. بعد تثبيت العاكس على المدخنة ، تزداد كفاءة التدفئة في المنزل بشكل ملحوظ.

خطوات تصنيع العاكس Grigorovich

أبسط منتج هو جهاز Grigorovich ، وهو سهل الصنع لمعظم الناس.

الحسابات وإعداد الرسومات

عند رسم الرسومات وتحديد حجم هذا المنتج ، يتم تطبيق النسبة التالية:

• ارتفاع الهيكل 1.7d تقريبًا ؛
• يجب أن يكون الغطاء بعرض 2d ؛
• يجب أن يكون عرض الناشر حوالي 1.3d.

يشير الرمز d إلى قطر قناة الدخان. إذا تم استخدام نسبة أبعاد مختلفة في التصنيع ، فسيؤثر ذلك سلبًا على كفاءة الجهاز الذي تم إنشاؤه.

وفقًا للرسومات المرسومة ، يتم إعداد الأنماط التي يتم استخدامها عند قطع الحديد المجلفن إلى عناصر ، والتي يتم بعد ذلك تجميع المنتج منها. للقيام بذلك ، على الورق المقوى ، باستخدام مسطرة وشريط قياس وقلم رصاص ، قم بنقل الخطوط العريضة للعناصر في شكل موسع وبحجم كامل. عند صنع عاكس لأنبوب المدخنة المصمم من قبل Grigorovich ، فإنهم يعدون أنماطًا للأسطوانة الخارجية والناشر والغطاء.

مراحل وفروق تصنيع العاكس

بعد ذلك ، يتم تنفيذ الأعمال التالية بالمعدن:

1. باستخدام الأنماط المعدة ، يتم تطبيق ملامح التفاصيل الضرورية على الصفائح المعدنية ، والأشكال الدائرية المصنوعة من الورق المقوى بطباشير خاصة. في حالة عدم وجود طباشير خاص ، يمكنك استخدام قلم رصاص بسيط. تتم إضافة 20 مم إلى محيط الأجزاء في أماكن التداخل ، مما يسمح لك بحفظ التكوين اللازم للعناصر النهائية أثناء التجميع.
2. باستخدام المقصات المعدنية ، يتم قطع العناصر اللازمة للتجميع من المعدن المجلفن ، وبالتالي تحضير الأسطوانة الخارجية ، والناشر ، وكلا جزأي الغطاء - غطاء المظلة مع المخروط العكسي في شكل موسع.
3. بعد ذلك ، باستخدام المنشار ، يتم تقطيع الشرائح المعدنية أو الزاوية إلى قطع بالطول المطلوب ، والتي من خلالها سيتم توصيل جميع العناصر بالمنتج النهائي.
4. يتم إعطاء التفاصيل الشكل اللازم عن طريق طيها وثنيها بطريقة معينة.
5. الخطوة التالية هي تجميع المنتج. يتم تثبيت العناصر على بعضها البعض ، وباستخدام المثقاب الكهربائي ، قم بحفر الثقوب اللازمة. باستخدام المسامير الموضوعة في فتحات معدة ، يتم تثبيت الأجزاء معًا.
6. لتركيب جهاز Grigorovich على المدخنة ، يمكن استخدام خيارين - في الحالة الأولى ، يتم حفر ثقوب عند نقطة التعلق ، والتي يتم من خلالها تثبيت الهيكل بمشابك على المدخنة ، وفي الخيار الثاني ، يكون المشبك مصنوع من شريط يتم من خلاله تثبيت العاكس على الأنبوب.

تطبيق منحرف

الجودة الرئيسية للعاكسات التي تستخدم من أجلها هي القدرة على زيادة الجر عن طريق تحويل تدفقات الهواء الخارجية. بغض النظر عن التصميم ، يعمل أي عاكس وفقًا لمبدأ واحد - الهواء الذي يتجاوز العائق يخلق منطقة ذات ضغط منخفض ، مما يؤدي إلى زيادة السحب في المدخنة. يمكن للعاكس الجيد أن يزيد من كفاءة نظام المداخن بنسبة 20٪.

بالإضافة إلى ذلك ، فإن للعاكس وظيفة إضافية تحدث بشكل غير مباشر - حيث تمنع العائق المثبت على أنبوب المدخنة الترسيب والحطام المتنوع من الدخول إليه.

يشتمل تصميم العاكس البسيط على أسطوانتين ، أحدهما في الأسفل والآخر في الأعلى ، ومخروط واقي يسمى أيضًا مظلة. عادة ما تكون الأسطوانة السفلية جزءًا من مدخنة مصنوعة من المعدن أو الأسمنت الأسبستي. لتصنيع العاكسات نفسها ، يتم استخدام المعدن المجلفن.

هناك عدة خيارات للعاكس القياسي:

• عاكس TsAGI
• "فولبر" بجسم دائري ؛
• عاكس Grigorovich
• فتح منحرف Astato ؛
• على شكل H
• ستار شينارد.

تُستخدم أنواع مختلفة من العاكسات في الأنواع التالية من الهياكل:

• فتحات التهوية الجماعية والخاصة ؛
• المداخن الجماعية والخاصة ؛
• أنظمة إزالة الغازات ونواتج احتراقها ؛
• جذوع مجاري القمامة.

الاخطاء والمشاكل بالجهاز

مع انحراف ، كما هو الحال مع جميع الأجهزة ، يمكن أن تنشأ مشاكل. واحد ، أكبرها ويمكن منعه تمامًا ، هو العمل الخاطئ. يحدث هذا إذا تم تحديد الجهاز بحجم خاطئ. يمكن أن يسقط ببساطة في أنبوب المدخنة ، مما يسد الطريق لخروج منتجات الاحتراق.

لتجنب هذا الموقف ، يجب أن تنتبه إلى أن قطر الأنبوب المنحرف يجب أن يكون مساويًا لقطر الأنبوب الداخلي للمدخنة. إذا كانت المدخنة من الطوب ، وكان الجهاز المثبت به مقطع عرضي دائري ، فلا يمكنك الاستغناء عن المحولات المناسبة

إذا كانت المدخنة من الطوب ، وكان الجهاز المثبت به مقطع عرضي دائري ، فلا يمكنك الاستغناء عن المحولات المناسبة.

الخطأ الثاني عند تركيب العاكس هو اختيار نموذج دوار للمناطق ذات الشتاء البارد والثلجي. مثل هذا القرار محفوف بتجميد الجهاز ، وبعد بضعة أيام سيتم تغطيته بالثلج ولن يتوقف عن الدوران فحسب ، بل سيتداخل أيضًا بشكل كبير مع التشغيل العادي للمدخنة.

لمسح كل شيء ، وإزالة الثلج والجليد ، عليك الصعود إلى السطح ، وهذا ليس أكثر الأشياء الممتعة التي يمكنك القيام بها في يوم بارد ومثلج.

المشكلة الثالثة هي عدم كفاءة الحارف.

قد تحدث المشكلة إذا تم تحديد موقع التثبيت أو النموذج بشكل غير صحيح:

• حالة الجهاز تهب بشكل سيئ بواسطة رياح من اتجاهات مختلفة ؛
• في المناطق ذات الرياح العاتية ، سيكون العاكس على شكل حرف H أكثر فاعلية ؛
• من الضروري تجنب تثبيت الجهاز في منطقة الظل الديناميكي الهوائي من الأشجار والهياكل العليا الموجودة في مكان قريب ؛
• يجب وضع الجهاز فوق حافة السقف وفوق الهياكل الأخرى ، إن وجدت ، بالقرب من المدخنة.

إذا تبين أن العاكس غير فعال ، فمن الضروري البحث عن أسباب السحب العكسي للمدخنة.

المشكلة الرابعة هي انهيار النماذج الدوارة. الحقيقة هي أن الآليات التي توفر التناوب تتطلب الرعاية. بتعبير أدق ، يجب ألا ننسى الحفاظ بشكل دوري على الأجزاء الفردية للعاكس ، وتليين المحامل في الوقت المناسب.

إذا كان الجهاز مصنوعًا يدويًا ، واتضح أن المواد المستخدمة لهذا الغرض رخيصة وذات جودة رديئة ، فيمكن أن يصدأ كل شيء بسرعة كبيرة. في هذه الحالة ، سيتعين عليك قريبًا استبدال عاكس جديد.

مشكلة أخرى هي عندما يتم تثبيت غطاء بسيط بدلاً من العاكس. يمكن تجميدها وتغطيتها بالثلج. هذا سوف يجب إزالته. إنه أمر خطير إذا حدث مثل هذا الموقف في الليل وتبقى جميع منتجات الاحتراق في المنزل. هذا أمر محفوف بالموت لجميع أفراد الأسرة.

لذلك ، تحتاج إلى تثبيت العاكس على الفور وعدم تجربة أغطية أقنعة مختلفة. إذا لم تكن هناك رغبة في بناء مكبر للصوت من مواد مرتجلة ، فيمكنك دائمًا شراء الطراز الذي تفضله وتثبيته على المدخنة بنفسك.

من الضروري الاهتمام بالتشغيل العادي للغلاية والإزالة الفعالة لمنتجات الاحتراق في مرحلة تصميم التدفئة. يتم تقديم معلومات مفيدة حول بناء المدخنة في هذه المقالة.

تركيب الحارف بجهاز حماية من الرياح

يتم تركيب عاكس الرياح على النحو التالي:

• تم تثبيت محامل ومحور عمودي في المدخنة على مستويين ؛
• يتم تثبيت شاشة شبه أسطوانية وقماش ريشة وسقف هيكلي على التوالي على المحور.

مبدأ تشغيل أنظمة من هذا النوع كما يلي:

1. عندما يتغير اتجاه الرياح ، تدور ريشة الطقس وتسحب الستارة خلفها ، وتغطي المدخنة من الريح. نتيجة لذلك ، يمكن للدخان الهروب من اتجاه الريح من المدخنة في أي وقت.
2. تمر التيارات الهوائية بشكل عرضي فوق الغربال شبه الأسطواني وتسحب الدخان خلفها ، مما يزيد من السحب في النظام.

لزيادة كفاءة الهيكل ، من الضروري تشحيم محامل الانحراف بشكل دوري ، وفي موسم البرد ، قم أيضًا بإزالة الصقيع الذي يحدث في الهيكل بسبب التكثيف. مع الأخذ في الاعتبار الفروق الدقيقة الأخيرة ، يمكننا القول أن مثل هذه الفوهة الموجودة على أنبوب المدخنة من الرياح يمكن أن تحمي بشكل فعال فقط تلك الهياكل الموجودة في المناطق الدافئة.

أصناف ومبادئ الجهاز وتشغيل العاكسات

يمكن عمل المنحرفات في العديد من التكوينات والتصميمات الشائعة:

• منحرف من نوع TsAGI ؛
• نوع دائري منحرف (فولبر) ؛
• منحرف صممه Grigorovich ؛
• عاكس الهواء المفتوح و نوع H.

يحتوي العاكس نفسه على تصميم يتكون من عدة أجزاء منفصلة. تشمل هذه الأجزاء الأسطوانة من النوع السفلي والناشر والمظلة. يكون الناشر على شكل أسطوانة توجد في الجزء العلوي من العنصر ، وتحمي المظلة المدخنة من المطر والثلج. كقاعدة عامة ، تصنع العاكسات من الفولاذ المجلفن ، مما يلغي إمكانية تآكل المعدن ومثل هذا الحطام.

لا يحتوي عمل العاكس على أي ميزات في مفهومه لا يستطيع حتى المعلم المبتدئ إتقانها. يدور تدفق الرياح حول العاكس بأكمله ، ويصطدم به. هذا يسمح للهواء بالدخول إلى الأسطوانة العلوية للعاكس ، مما يزيد من السحب في المدخنة ويخرج كل الدخان الذي ركود في النظام. بسبب الحركة المكثفة للهواء داخل العاكس ، تزداد قوة الجر عدة مرات.

يتيح لك جهاز هذا العنصر زيادة قوة الجر حتى عندما يتحرك تدفق الرياح في اتجاه رأسي. للقيام بذلك ، يوجد في الجزء العلوي من الأسطوانة فجوات خاصة يخترق من خلالها الهواء أنظمة التهوية والمدخنة.

يجدر التفكير في شيء مثل اتجاه الريح ، والذي يمكن أن يجعل من الصعب إزالة الدخان وتقليل مستوى السحب في الأنبوب. بسبب تدفق الرياح هذا ، تتشكل تدفقات الرياح المتنوعة تحت مظلة العاكس ، والتي تسد الأنبوب بأكمله.

مجموعة متنوعة من أغطية المدخنة

قبل أن تصنع غطاء المدخنة بيديك ، عليك أن تقرر الشكل الذي سيكون عليه ، ثم قم بعمل رسم. الأشكال الأكثر شيوعًا التي يمكن أن يحتوي عليها غطاء المدخنة هي:

تختلف أغطية المداخن في ميزات التصميم والمواد المستخدمة في تصنيع المنتج ، ولكنها تعمل جميعًا على تعزيز السحب وحماية المدخنة من الظواهر الجوية.

عند اختيار أحد الخيارات ، يجب أن تفكر في المظهر المعماري العام للمنزل. لذلك ، عادةً ما يتم تثبيت غطاء المدخنة ذو السطح النحاسي المسطح في منازل الفن الحديث. بالنسبة للمنزل ذي الطراز الأوروبي ، من الأفضل عمل غطاء مدخنة بقمم نصف دائرية. تعمل الدوارات ذات الأسقف الجملونية على تهوية فعالة وتحمي الهيكل من الامتلاء بالثلج.

يمكن وضع مخمد خاص في دوارات الرياح مع ريشة طقس مدمجة ، والتي تسمح لمنتجات الاحتراق بالهروب دون عوائق في الطقس العاصف. المداخن ذات الغطاء المفتوح عملية للغاية ، فهي تسمح لك بتنظيف قنوات المداخن دون بذل الكثير من الجهد (انظر).

حماية منحرف اتجاه الريح

نظرًا لوجود هذه الميزة لتدفقات الرياح ، فقد بدأ تجهيز العاكسات بأجهزة حماية خاصة تساعد على زيادة مستوى الدفع في الأنبوب في أي طقس. للقيام بذلك ، يتم تثبيت محور داخل المدخنة على محامل تقع على مستويات مختلفة.

يتم تثبيت شاشة من النوع شبه الأسطواني ، وصفيحة ريشة وغطاء على المحور. هذا التصميم هو الذي يحمي المدخنة بأكملها من تأثيرات انخفاض تدفق الرياح.

بعد أن يتغير اتجاه تدفق الرياح ، تدور صفيحة الريشة ، بينما تغلق المدخنة من تدفق الرياح الخاطئ. وبالتالي ، فإن أي اتجاه وقوة للرياح غير قادر على سد مسار الدخان المستنفد ، ويظل التيار في الأنبوب بنفس القوة.

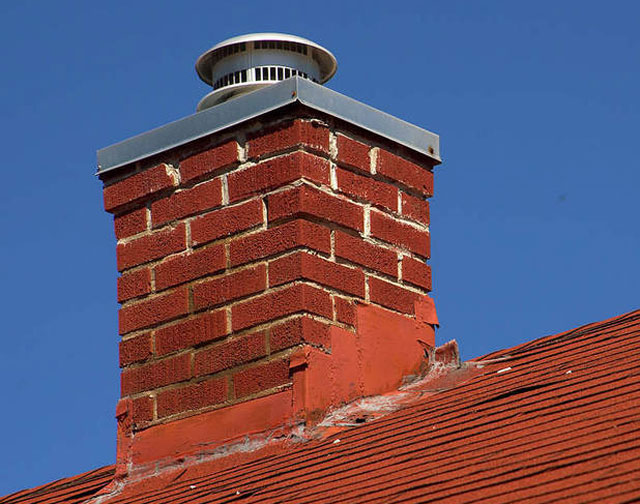

لا تنس أن العاكسات مصممة للأنابيب المستديرة ، والتي يمكن أن تكون مشكلة إذا كان لديك أنبوب قرميد قديم ذو قسم مربع. لحل هذه المشكلة ، يتم استخدام أنابيب خاصة تعمل كمحولات.

مع المداخن ذات المقطع المربع الكبير ، المصممة لأنظمة تدفئة الموقد ، من الضروري استخدام المحولات في شكل أرجل فاصلة تربط الأنبوب والعاكس نفسه. هذه الأرجل مصنوعة من شرائط معدنية يمكن أن تكون مجلفنة أو مصبوغة نوعيًا.

تحتاج مداخن البناء إلى انتقال مناسب مع تدفق فائض في الاتجاه الصحيح ، والذي يسمح لك بتوصيل عاكس دائري ومدخنة مربعة.
بمعنى آخر ، ليس من الصعب إصلاح هذا العنصر من نظام المداخن في وجود أي نوع وشكل لهياكل المداخن.

لا يلزم شراء العاكس من متجر لاجهزة الكمبيوتر ، لأنه من السهل جدًا صنعه بيديك. للقيام بذلك ، من الضروري حساب أبعاد العنصر وشكله ، وبعد ذلك يمكنك المتابعة إلى عملية التصنيع.

على ألواح الصلب المجلفن ، من الضروري رسم الأسطوانات العلوية والسفلية للعاكس المستقبلي ، والذي يسهل القيام به بقلم رصاص بسيط عادي. يمكنك قص العناصر الضرورية بمساعدة المقص المعدني ، والذي يمكنه بسهولة التعامل مع هذه المهمة.

بمجرد قطع هذين الجزأين وحفظهما ، وهو أمر مطلوب للربط عالي الجودة لحافتي جزء واحد ، يمكنك البدء في إصلاح هذه الحواف. كقاعدة عامة ، يتم استخدام آلة لحام أو مسامير أو مسامير برشام لهذا الغرض.

وتجدر الإشارة على الفور إلى أنه من الصعب للغاية توصيل قطعة عمل فولاذية مجلفنة باستخدام آلة لحام ، لأنها تحترق بسرعة خلال المعدن الرقيق. ولهذا السبب غالبًا ما يتم استخدام المسامير أو البراغي الصغيرة.

يجب تثبيت الغطاء المخروطي النهائي على الاسطوانة العلوية للعاكس. يتم ذلك باستخدام أقواس صغيرة من نفس الصفيحة الفولاذية. ثبت الأقواس على الأنبوب بالمسامير. لا تنس أن الأقواس يجب أن تثبت فقط على الجانب الخارجي للعاكس ، حتى لا تخلق عوائق إضافية في الجزء الداخلي من أجل تدفق الهواء واستخراج الدخان بشكل صحيح.

من الضروري تثبيت مخروط من النوع العكسي على مظلة العنصر. بالإضافة إلى ذلك ، يجب أن يتم تجميع جميع أجزاء العاكس مباشرة على الأنبوب نفسه ، مما يسمح بتركيب وتثبيت عالي الجودة لكل جزء على حدة من الهيكل.

خلاف ذلك ، من الممكن توصيل عنصري النظام بشكل سيئ ، مما سيؤدي لاحقًا إلى حدوث خلل في الهيكل والمدخنة بأكملها. في بعض الحالات ، من المستحيل ببساطة عمل هذا التصميم بمفردنا.

كقاعدة عامة ، يحدث هذا مع مداخن الطوب ، والتي تتطلب محولات أو رفوف عالية الجودة. من هذا يمكننا أن نستنتج أنه من الأسهل والأكثر ربحية والأسرع شراء هذا العنصر غير المكلف من النظام بدلاً من محاولة صنعه بنفسك.

تجدر الإشارة إلى أنه بالنسبة لتصنيع العاكس ، يمكن استخدام الفولاذ المجلفن فقط ، والذي يقاوم بنجاح تكوين الصدأ ، مما يؤثر سلبًا على حياة وجودة خدمة عنصر النظام هذا.

المشاكل المحتملة المتعلقة بدخان النظام

غالبًا ما يحدث دخان في نظام المدخنة للأسباب التالية:

• هبوب رياح قوية ، ونتيجة لذلك يدخل الهواء تحت ضغط قوي إلى الأنبوب ، مما يؤدي إلى انخفاض قوة الجر والدخان في غرفة المعيشة ؛
• ممر دخان ضيق للغاية ، وهو غير قادر على تزويد النظام بمستوى الجر المطلوب ؛
• الارتفاع غير الكافي لأنبوب المدخنة ، والذي لا يسمح بتكوين الضغط وقوة السحب اللازمة في الأنبوب.

تم تصميم عاكسات النوع الإحصائي بدقة لحل كل هذه المشكلات ، مما يسمح للمدخنة بالعمل بأقصى درجات الدقة والجودة. استخدام هذا العنصر من النظام مناسب لأنظمة التهوية والمدخنة الخاصة أو الجماعية. كقاعدة عامة ، لا توجد قيود على استخدام هذا الجهاز الإضافي ، إذا كان موقعه لن يتداخل مع الوظائف الأخرى للمدخنة.
