تصنيف منظمات الغاز

قبل استخدام مخفض الضغط ، يجب أن تتعرف على أصنافه والمعلمات الرئيسية التي يتم تصنيف هذه الأجهزة من خلالها.

مبدأ التشغيل

وفقًا لمبدأ التشغيل ، تكون أجهزة الغاز من النوع المباشر والعكسي.

في علب التروس من النوع المباشر ، يعمل الغاز الذي يمر عبر التركيب على الصمام بمساعدة زنبرك ، ويضغط عليه على المقعد ، وبالتالي يمنع دخول الغاز عالي الضغط إلى الحجرة. بعد أن يخرج الصمام من المقعد بواسطة الغشاء ، ينخفض ​​الضغط تدريجيًا إلى مستوى تشغيل جهاز الغاز.

يعتمد مبدأ تشغيل الجهاز من النوع العكسي على ضغط الصمام ومنع المزيد من إمداد الغاز. بمساعدة برغي خاص قابل للتعديل ، يتم ضغط زنبرك الضغط ، بينما يكون الغشاء مثنيًا ، ويعمل قرص النقل على زنبرك الإرجاع. يتم رفع صمام الخدمة واستئناف تدفق الغاز إلى الجهاز.

عندما يزداد ضغط النظام (الأسطوانة ، المخفض ، معدات العمل) في المخفض ، يتم تقويم الغشاء بمساعدة زنبرك. يعمل قرص النقل ، المتجه لأسفل ، على زنبرك الإرجاع ويحرك الصمام إلى المقعد.

وتجدر الإشارة إلى أن مخفضات أسطوانات الغاز المحلية ذات المفعول العكسي أكثر أمانًا.

تركيب الميزات

من خلال ميزات تحديد المواقع والتركيب ، يتم تقسيم الأجهزة إلى منحدر وشبكة وبالون.

منظمات الغاز المنحدرة ضرورية لتقليل وتثبيت مستوى ضغط الغاز الذي يوفره مصدر واحد. تميل الأجهزة إلى خفض ضغط العمل للغاز المزود من الخط المركزي أو عدد من المصادر. يتم استخدامها لأحجام كبيرة من أعمال اللحام. تحمل مثبتات الشبكة قيمة الضغط المنخفض للغاز المزود من مشعب التوزيع.

أنواع غاز العمل

تعتمد تفاصيل العملية ، وكذلك طريقة توصيل منظم الضغط بالمصدر ، كليًا على خصائص غاز العمل. حسب المواد المستخدمة تكون الأجهزة كالتالي:

يتم تثبيت الأجهزة التي تعمل مع الأسيتيلين بمشابك ومسمار توقف ، بينما يستخدم البعض الآخر صامولة ربط مع خيط مطابق لخيط تركيب الصمام.

لون السكن ونوع المنظم

منظمات البروبان مطلية باللون الأحمر ، ومنظمات الأسيتيلين بيضاء ، ومنظمات الأكسجين باللون الأزرق ، ومنظمات ثاني أكسيد الكربون سوداء. يتوافق لون الجسم مع نوع وسيط الغاز العامل.

تتوفر أجهزة تثبيت الضغط لكل من الوسائط القابلة للاشتعال وغير القابلة للاشتعال. يكمن الاختلاف بينهما في اتجاه الخيط الموجود على الأسطوانة: في الأول يكون أعسرًا ، وفي الثانية يكون باليد اليمنى.

كيف يعمل مخفض الاسطوانة؟

1 مخفض مباشر

يتكون جهاز تقليل ضغط الغاز البسيط المعتاد من غرفتين بمساحة ضغط مرتفع ومنخفض مفصولة بغشاء مطاطي. بالإضافة إلى ذلك ، "المخفض" مُجهز بمدخل ومخرج. تم تصميم الأجهزة الحديثة بحيث يتم ربط بطانة المنفاخ مباشرة في علبة التروس. على نحو متزايد ، يمكنك العثور على مخفض للغاز بتركيب ثالث مصمم لتركيب المونومر.

بعد أن يتم إمداد الغاز من خلال الخرطوم ثم من خلال التركيب ، فإنه يدخل الغرفة. يميل ضغط الغاز المتولد إلى فتح الصمام. على الجانب الخلفي ، يضغط زنبرك القفل على الصمام ، ويعيده مرة أخرى إلى مقعد خاص ، يُطلق عليه عادةً "السرج". بالعودة إلى مكانه ، يمنع الصمام التدفق غير المنضبط للغاز عالي الضغط من الأسطوانة.

غشاء

قوة التشغيل الثانية داخل المخفض هي غشاء مطاطي يفصل الجهاز إلى منطقة ضغط مرتفع ومنخفض. يعمل الغشاء بمثابة "مساعد" للضغط المرتفع ، ويميل بدوره إلى رفع الصمام من المقعد ، وفتح الممر.وبالتالي ، فإن الغشاء يقع بين قوتين متعارضتين. يتم ضغط أحد الأسطح بواسطة زنبرك ضغط (لا تخلط بينه وبين زنبرك رجوع الصمام) ، والذي يريد فتح الصمام ، ومن ناحية أخرى ، يضغط الغاز الذي مر بالفعل إلى منطقة الضغط المنخفض عليه.

يحتوي زنبرك الضغط على تعديل يدوي لقوة الضغط على الصمام. ننصحك بشراء مخفض غاز بمقعد لمقياس ضغط ، لذلك سيكون من الأسهل عليك ضبط ضغط الزنبرك على ضغط الإخراج المطلوب.

عندما يخرج الغاز من المخفض إلى مصدر الاستهلاك ، يقل الضغط في حجرة مساحة العمل ، مما يسمح لنابض الضغط بالاستقامة. ثم تبدأ في دفع الصمام خارج المقعد ، مما يسمح مرة أخرى بملء الجهاز بالغاز. وفقًا لذلك ، يزحف الضغط ، ويضغط على الغشاء ، مما يقلل من حجم زنبرك الضغط. يعود الصمام إلى المقعد لتضييق الفجوة ، مما يقلل من ملء المخفض بالغاز. ثم تتكرر العملية حتى يتساوى الضغط مع القيمة المحددة.

يجب أن ندرك أن مخفضات أسطوانات الغاز من النوع المباشر ، نظرًا لتصميمها المعقد ، ليست مطلوبة بشدة ، وأن مخفضات النوع العكسي أكثر انتشارًا ، بالمناسبة ، فهي تعتبر أجهزة تتمتع بدرجة عالية من الأمان.

2 ترس عكسي

يتكون تشغيل الجهاز في الإجراء المعاكس الموصوف أعلاه. يتم تغذية الوقود الأزرق المسال في غرفة حيث يتم إنشاء ضغط مرتفع. يتراكم الغاز المعبأ ويمنع الصمام من الفتح. لضمان تدفق الغاز إلى الأجهزة المنزلية ، يلزم تشغيل المنظم في اتجاه الخيط الأيمن.

على الجانب الخلفي لمقبض المنظم ، يوجد برغي طويل ، عن طريق التواء ، يضغط على زنبرك الضغط. عن طريق الانقباض ، يبدأ في ثني الغشاء المرن إلى الموضع العلوي. وبالتالي ، فإن قرص النقل ، من خلال القضيب ، يمارس ضغطًا على زنبرك العودة. يبدأ الصمام في التحرك ، ويبدأ في الفتح قليلاً ، مما يؤدي إلى زيادة الفجوة. يندفع الوقود الأزرق إلى الفتحة ويملأ غرفة العمل عند ضغط منخفض.

في حجرة العمل ، في خرطوم الغاز وفي الاسطوانة ، يبدأ الضغط في الزيادة. تحت تأثير الضغط ، يتم تقويم الغشاء ، ويساعده زنبرك مضغوط باستمرار في ذلك. نتيجة للتفاعلات الميكانيكية ، يتم خفض قرص النقل ، مما يضعف الزنبرك الراجع ، والذي يميل إلى إرجاع الصمام إلى مكانه. عن طريق سد الفجوة ، بطبيعة الحال ، يكون تدفق الغاز من الأسطوانة إلى غرفة العمل محدودًا. علاوة على ذلك ، مع انخفاض الضغط في بطانة الخوار ، تبدأ العملية العكسية.

باختصار ، نتيجة للفحوصات والتوازنات ، يمكن موازنة التأرجح ويحافظ مخفض الغاز تلقائيًا على ضغط متوازن ، بدون قفزات وهبوطات مفاجئة.

مخطط توصيل المرجل

يتم توصيل الأسطوانات بالنظام من خلال مخفض خاص ، والذي يحول الغاز من الحالة السائلة إلى الحالة الغازية لتزويد الغلاية بمزيد من الإمداد.

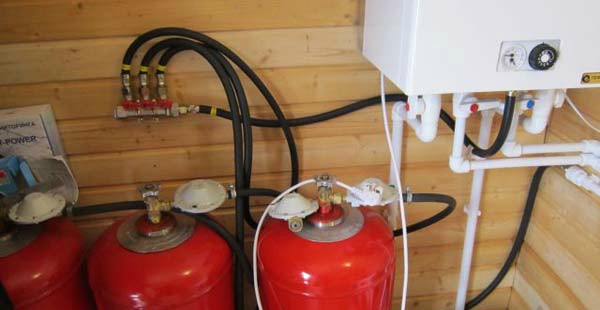

اسطوانات الغاز مع مخفضات منفصلة

ملحوظة! يجب أن يكون معدل تدفق الغاز عبر المخفض 1.8-2.0 متر مكعب / ساعة ، وهو مخفض غاز تقليدي بمعدل تدفق يبلغ 0.8 متر

المكعب / الساعة غير مناسب لهذا النظام.

عند توصيل الأسطوانات بالغلاية ، يتم استخدام خيارين: مخفض مشترك واحد لجميع الأسطوانات أو مخفض منفصل لكل منهما. الخيار الأخير أكثر أمانًا ، ولكنه أيضًا أكثر تكلفة.

يمكن توصيل عدة أسطوانات بغلاية الغاز مرة واحدة ، مما يسمح لك بزيادة الوقت بين التزود بالوقود. لهذا الغرض ، يتم استخدام منحدر - مجمع ثنائي الذراع يوزع قدرات الأسطوانات إلى مجموعتين ، الرئيسية والاحتياطية.

أولاً ، يتم اختيار الغاز من أسطوانات المجموعة الرئيسية ، وعندما ينفد ، يقوم المنحدر تلقائيًا بتحويل الغلاية إلى المجموعة الاحتياطية. لحظة التبديل مصحوبة بإشارة.بعد توصيل الأسطوانات الممتلئة بالفعل بالمنحدر ، يتحول المرجل تلقائيًا إلى العمل من المجموعة الرئيسية.

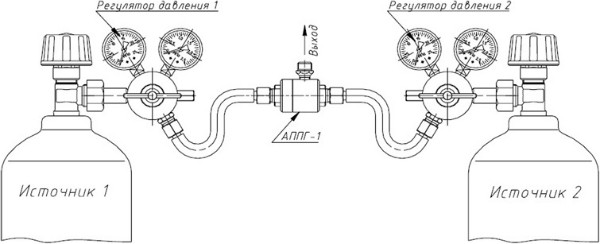

مخطط توصيل الاسطوانات بالمنحدر

ملحوظة! يتم تثبيت أسطوانات الغاز على مسافة لا تقل عن 2 متر من المرجل ، ولكن أفضل خيار لوضعها هو في مبنى منفصل غير سكني أو خزانة غاز معزولة على الجانب الشمالي من المنزل. يجب عدم تعريض أسطوانات الغاز لأشعة الشمس المباشرة

يجب عدم تعريض أسطوانات الغاز لأشعة الشمس المباشرة.

يجب ألا يقل سمك جدار الأنابيب المعدنية لخط أنابيب الغاز عن 2 مم. في أماكن المرور عبر الجدران ، يتم وضع الأنبوب في علبة خاصة ورغوة. يتم توصيل الغلاية بخط أنابيب الغاز باستخدام وصلة مرنة ، ويستخدم غلاف من القماش المطاطي (خرطوم دوريت) للمخفض.

حساب عدد اسطوانات الغاز للتدفئة

أنواع اسطوانات التدفئة

أحد العيوب المهمة لمثل هذا الإمداد الحراري هو التجديد المستمر لاحتياطيات الوقود. لذلك ، من الضروري حساب عدد الأسطوانات اللازمة للغلاية مسبقًا. لا توجد منهجية دقيقة لذلك. ولكن هناك عدد من الطرق التي يمكنك من خلالها تحديد الاستهلاك التقريبي للوقود.

لتحديد معدل التدفق عند التسخين باستخدام أسطوانات الغاز ، من الضروري التعرف على الوثائق الفنية للغلاية. يوضح استهلاك الوقود لكل من الغاز الطبيعي والمسال. عادة في الحالة الأخيرة ، يعطي المصنعون الاستهلاك بالكيلو جرام / ساعة. بالنسبة للغلايات التي تبلغ سعتها 24 كيلو وات ، تبلغ حوالي 3.5 كجم / ساعة.

بالإضافة إلى ذلك ، يتم أخذ شدة استهلاك الوقود في الاعتبار. في المتوسط ​​، للحفاظ على درجة الحرارة العادية في الشتاء ، تعمل تدفئة منزل خاص مع زجاجات الغاز من 12 إلى 16 ساعة في اليوم. إذا كان موسم التدفئة حوالي 100 يوم ، فسيكون إجمالي استهلاك غلاية 24 كيلووات كما يلي:

أولئك. في المتوسط ​​، ستكون هناك حاجة إلى أسطوانة واحدة لمرجل التدفئة بسعة 50 لترًا في اليوم. هذا هو الحد الأقصى لاستهلاك الوقود الذي يمكن تقليله على النحو التالي:

• تركيب أتمتة إمدادات الغاز ؛
• اقتناء نماذج حديثة من الغلايات بكفاءة عالية ؛
• عزل المنزل لتقليل الفاقد من الحرارة.

لكن حتى هذه الإجراءات لن تؤثر بشكل كبير على استهلاك الوقود. تشير جميع مراجعات التدفئة باستخدام أسطوانات الغاز تقريبًا إلى أهمية تثبيت هذا النوع من الإمداد الحراري فقط في المنازل ذات المساحة الصغيرة والإقامة غير الدائمة.

يوضح الجدول عدد الأسطوانات اللازمة لغلاية التدفئة ، اعتمادًا على مساحة المنزل.

عدد الاسطوانات 50 لتر ، قطعة.

هذه ليست أرقام نهائية. لكل نظام تدفئة ، يتم إجراء حساب فردي لعدد الأسطوانات اللازمة للغلاية. من الضروري أيضًا مراعاة الملء الصحيح للحاوية. تمت إزالة كل السوائل مسبقًا ، يتم قياس وزن الأسطوانة الفارغة.

عند ملء الأسطوانة ، يمكنك التحقق من مستوى ملئها عن طريق قياس مستوى درجة الحرارة. ستعمل المنطقة التي يوجد بها خليط غازي على تبريد الأسطوانة.

تدفئة منزل ريفي بالغاز المعبأ

لإنشاء أنابيب تعمل بشكل جيد لنظام التدفئة في منزل خاص ، كقاعدة عامة ، يتم استخدام غلايات الغاز. مقارنة بأجهزة التدفئة البديلة ، فهي الأكثر فعالية من حيث التكلفة وسهولة التشغيل. ولكن ماذا عن أولئك الذين ليس لديهم الفرصة لربط منزل خاص بخط أنابيب غاز مركزي؟ في هذه المقالة ، سوف تتعلم ما إذا كان من الممكن تدفئة منزل بالغاز من الاسطوانات وكيفية إعداد تدفئة آمنة باستخدام اسطوانات الغاز بشكل صحيح.

1. ما هو الأكثر ربحية - استخدام مسخن أو بالون؟
2. التخزين السليم هو مفتاح الأمان
3. مزايا تسخين بالون الغاز
4. مساوئ التسخين بالغاز المسال

تصميم ومبدأ تشغيل مخفض الغاز.

يتضمن أي مخفض البروبان المكونات التالية:

• صمام؛
• غرفة العمل
• قفل الربيع
• نابض الضغط؛
• غشاء.

يعتمد معدل نقل هذا الجهاز على درجة فتح الصمام ، والذي يتأثر من جهة بالغشاء ونابض الضغط ، ومن جهة أخرى يتأثر بالغاز ونابض القفل. كلما زاد ضغط البروبان في الأسطوانة وانخفض تدفق المعدات التي تستخدم الغاز ، كلما اقترب الصمام من المقعد. على العكس من ذلك ، مع انخفاض الضغط في الحجرة وزيادة التدفق ، يفتح الصمام أكثر. يتم تحديد معلمات التشغيل لمخفض البروبان المنزلي من خلال صلابة الينابيع ومرونة الغشاء. بالإضافة إلى ذلك ، تم تجهيز بعض الطرز بصمام متصل بعموده بنابض ضغط ، مما يسمح لك بضبط مصدر الغاز يدويًا في نطاق معين.

مبدأ تشغيل الجهاز:

أحيانًا تكون مخفضات البروبان الحديثة مجهزة بشكل إضافي بآلية أمان يتم تشغيلها إذا تم تجاوز ضغط مدخل البروبان - البيوتان. من أجل زيادة مستوى الأمان ، عادةً ما يتم تثبيت علب التروس هذه على خزانات الغاز وتركيبات الأسطوانات المجمعة المستخدمة لتغويز منزل أو أكثر. يمكنك معرفة المزيد حول كيفية تنفيذ التدفئة المستقلة في المنازل الخاصة في المقالة: التدفئة المستقلة باستخدام البروبان البيوتان.

أنواع مخفضات الغاز.

المخفضات ، التي تستخدم للتحكم وتنظيم ضغط الغازات المختلفة ومخاليطها ، تنقسم إلى أنواع عديدة. يتم تصنيف هذه الأجهزة وفقًا لمعايير مختلفة.

لذلك ، وفقًا لمبدأ التشغيل ، هناك نوعان رئيسيان من هذه الأجهزة:

• عمل عكسي
• فعل مباشر.

اعتمادًا على الحاويات التي تم تركيب علبة التروس عليها والمهام التي يؤديها ، هناك أنواع مثل:

• بالون.
• شبكة الاتصال؛
• المنحدر.

يتم استخدام أنواع مختلفة من المخفضات مع غازات مختلفة. إذن ، هناك مخفضات:

• للأسيتيلين
• هيدروجين؛
• للأكسجين
• الميثان.
• البروبان البيوتان.

لا تحتوي المخفضات المختلفة على مبادئ تشغيل مختلفة فحسب ، بل توفر أيضًا ضغط غاز العمل بطرق مختلفة ، ولها عدد مختلف من درجات الاختزال. لذلك ، خصص:

• أجهزة أحادية المرحلة بآلية زنبركية ؛
• على مرحلتين أيضًا مع آلية زنبركية ؛
• علب تروس أحادية الطور بآلية تعمل بالهواء المضغوط.

تجدر الإشارة إلى أن المخفضات الخارجية تختلف في اللون (اعتمادًا على الغاز المستخدم من أجله) ، والمثبتات ، وما إلى ذلك ، لذلك ، على سبيل المثال ، يتم تزويد المخفضات ، باستثناء الأسيتيلين ، بصواميل نقابية ، وخيط منها مطابق لخيط تركيب الصمام. ميزة تثبيت مخفضات الأسيتيلين هي المشبك مع برغي توقف.

المخفض المباشر.

في حالة المخفض المباشر ، لا يغلق الغاز الذي يدخل غرفة الضغط العالي ، بل على العكس من ذلك ، يفتح الصمام. هو ، بدوره ، يتم ضغطه على زنبرك القفل. يلعب غشاء المخفض هنا دور "حارس" التوازن بين القوتين: من الضروري تحويل الصمام من الزنبرك وفتح الوصول إلى الغاز إلى غرفة الضغط المنخفض.

من الناحية العملية ، فإن علب التروس التي تعمل على مبدأ العكسي هي التي حققت شعبية أكبر. نظرًا لأن هذه الأجهزة أثبتت أنها أكثر موثوقية وأسهل في الاستخدام. يمكن العثور على مخفضات الحركة العكسية في العديد من أسطوانات الغاز.

يؤدي مخفض الغاز في نظام إمداد الغاز وظيفة استقرار مهمة. نتيجة لذلك ، يتم تخفيف الضغط المتغير والعالي إلى ثابت إلى حد ما ، مما يضمن التشغيل العادي والآمن للمعدات.

تُستخدم علب التروس في كل مكان تقريبًا عندما يتعلق الأمر بمعدات الغاز ، سواء كانت أجهزة تعمل على غازات قابلة للاحتراق (ميثان ، هيدروجين ، إلخ) أو غازات خاملة (نيتروجين ، هيليوم ، إلخ). من الأمثلة المنزلية النموذجية مخفض أسطوانة الغاز ، المعروف أيضًا باسم "الضفدع".

إنه مألوف لجميع مالكي المصادر الفردية (المستقلة) ، الذين يضطرون إلى شرائها بسبب بُعدهم عن الطرق السريعة وعدم الاتصال بمصدر مركزي للغاز لهذا السبب. يجب أن تظل عند ضغط حوالي 15 بارًا ، بينما بالنسبة للأجهزة الاستهلاكية من الطبيعي 10 إلى 36 ملي بار.

إذا لم تقم بتمرير البروبان أولاً عبر المخفض ، فقد تكون نتائج الاتصال المباشر مفاجأة كاملة لك.
هذا ينطبق بشكل خاص على اسطوانات الغاز المضغوط (مثل غاز الميثان عند ضغط 250 بار). "الضفدع" غير مكلف ، والحصول عليه أسهل من إنفاق الأموال على إزالة عواقب الكارثة.

إن سائقي السيارات الذين جهزوا سياراتهم بمعدات منطاد الغاز الاقتصادية مألوفون أيضًا لهذا الجهاز. يتم أيضًا إرسال الغاز المسال (أو المضغوط) في مثل هذه الأنظمة أولاً إلى مخفض خليط البروبان والبيوتان (أو الميثان) ، وبعد ذلك فقط يدخل المكربن ​​أو الحاقن.

مخفض الغاز يجد تطبيقًا أيضًا في الصناعة. في أماكن الانتقال من الطرق السريعة الكبيرة إلى الشبكات المحلية ، يلزم تقليل الضغط بشكل كبير. يتم استخدام منتجات قوية وذات أبعاد هنا. مثال آخر هو علب التروس لخزانات الغاز المشاركة في توريد المنشآت الصناعية أو المستوطنات البشرية.

مساوئ تسخين الغاز على الاسطوانات

مثل أي طريقة تسخين أخرى ، فإن هذه الطريقة لها أيضًا عيوبها:

• إذا كانت الأسطوانة في الخارج ، في حالة الصقيع الشديد ، فقد يتم إيقاف تشغيل النظام - سوف يتجمد المكثف ويمنع الغاز من الهروب ؛
• لا تضع الاسطوانات في مناطق عديمة التهوية ؛
• نظرًا لأن الغاز أثقل من الهواء ، إذا تسرب ، يمكن أن ينزل (إلى الطابق السفلي ، تحت الأرض) ، وإذا كان هناك تركيز قوي ، فستحدث عواقب وخيمة.

وبالتالي ، فإن التسخين باستخدام أسطوانات الغاز ، إذا لم يتم استيفاء شروط معينة ، يمكن أن يكون خطيرًا للغاية. لذلك ، يجب تخزينها فقط في غرف جيدة التهوية ، لا يوجد تحتها قبو. يُنصح بوضعها في ملحق منفصل على الموقع. يجب أن تكون الغرفة دافئة حتى لا ينطفئ النظام في الصقيع. إذا كان الجو باردًا في الملحق ، فسيتعين عليك صنع صندوق معدني أو بلاستيكي معزول للأسطوانات. للعزل ، الجدران مغلفة بالبلاستيك الرغوي بسمك 5 سم. يجب عمل فتحات تهوية في غطاء الصندوق.

كيفية اختيار مخفض البروبان المنزلي

يعتمد اختيار جهاز لتزويد المعدات التي تستخدم الغاز بخليط البروبان والبيوتان على معلمتين رئيسيتين:

نموذج جواز السفر لموقد الغاز

وضع التشغيل لمعظم أجهزة البروبان المنزلية هو 30 ملي بار أو 37 ملي بار أو 50 ملي بار. بناءً على هذا المؤشر ، يتم تحديد علبة تروس مناسبة. إذا كان ضغط الخرج يختلف عن معلمة التشغيل الخاصة بموقد الغاز أو الغلاية أو ، على سبيل المثال ، الشواية ، فقد يؤدي ذلك إلى التشغيل غير السليم للمعدات وحتى حدوث حالة انفجارية.

يمكن رؤية خصائص مخفض البروبان عليه - 3 كجم / ساعة و 29 مللي بار

30 ملي بار ، 1.5 كجم / ساعة (كجم / ساعة)

من أجل التشغيل المستقر والآمن لمستهلك الغاز ، من المهم أيضًا ألا يتجاوز استهلاكه أداء مخفض الغاز. في نفس الوقت ، المستوى العلوي لمعدل تدفق المخفض غير قياسي.

بمعنى ، بالنسبة للغلاية التي تبلغ قوتها 24 كيلو وات بمعدل تدفق كتلة 2 - 2.5 كجم / ساعة ، يجوز تركيب علبة تروس بسعة 3 كجم / ساعة وما فوق - أتمتة المرجل أو الموقد لن ندع الغاز "الإضافي" يمر.

0.45 م 3 (للبروبان - البيوتان)

1000 باسكال - 1 كيلو باسكال - 10 ملي بار

30 ملي بار - 0.03 بار

يخطئ بعض مالكي أنظمة الإمداد بالغاز المستقلة عندما يشترون علب التروس الصناعية بدلاً من الصناديق المنزلية ، معتبرين أنها أكثر موثوقية.أولاً ، هذه الأجهزة أغلى ثمناً ، وثانياً ، فهي مصممة للعمل مع معدات غاز أكثر قوة ، لذا فهي لا تتوافق دائمًا مع الأجهزة المنزلية.

يجب أيضًا الانتباه إلى نوع خيط الجهاز. تم تجهيز علب التروس المصممة للعمل مع الغازات غير القابلة للاشتعال بخيط يمين ، وغازات قابلة للاحتراق بها خيط يسرى وخطر على الصامولة

قواعد تركيب وتشغيل مخفض الغاز

لتوصيل مخفض البروبان بالمعدات التي تستخدم الغاز ، يتم استخدام طريقتين: استخدام تركيب متعرج أو استخدام اتصال ملولب. يعتبر الخيار الأول هو الأبسط وغالبًا ما يستخدم لتوصيل الأسطوانة بموقد الغاز. الطريقة الثانية أكثر موثوقية وجمالية ، بالإضافة إلى أنها تتيح لك توصيل خزان بروبان واحد بعدة مستهلكين في وقت واحد.

الاتصال عن طريق التركيب

أيًا كان الخيار الذي يتم اختياره ، في عملية توصيل مخفض الغاز وبدء تشغيل النظام ، يجب اتباع التعليمات التالية:

1. تأكد من عدم وجود شقوق ومنخفضات على الجسم ، وتحقق من سلامة مقياس الضغط (إن وجد).
2. قم بتوصيل الجهاز بالأسطوانة (حامل الغاز). للحصول على إحكام أفضل للوصلة الملولبة ، يجب استخدام شريط الكتان أو شريط FUM بشكل إضافي.
3. قم بتوصيل خط الغاز بأنبوب مخرج المخفض. عند استخدام تركيبات متعرجة ، قم بتثبيت الأنبوب عند نقطة التعلق بمشابك.
4. افتح صمام الزجاجة ببطء ، ثم قم بتشغيل الصمام على مستهلك الغاز.

وتجدر الإشارة إلى أن الجهاز مخصص للتشغيل في مناخ معتدل ، لذا يُسمح باستخدامه في درجات حرارة تتراوح من -15 إلى 45 درجة مئوية.

مثال على توصيل مخفض البروبان في تركيب اسطوانة جماعية

يمكن أن يستمر مثبت البروبان المنزلي الصنع جيدًا لأكثر من عام واحد دون تدخل إصلاح جدي. فقط المواد المطاطية التي تفقد مرونتها بمرور الوقت تخضع للاستبدال الدوري. يجب عليك أيضًا فحص الصمام الجانبي وتنظيفه ، إذا لزم الأمر ، 1-2 مرات في السنة. تعتمد درجة انسداد مخفض الغاز بشكل مباشر على نقاء خليط البروبان والبيوتان المستخدم. على سبيل المثال ، يمكنك هنا التعرف على الأشكال القياسية لتسليم هذا المزيج عالي النقاء وفقًا لـ GOST. إذا تم استخدام غاز عالي الجودة ، فإن العمر التشغيلي لصمامات الإغلاق والتحكم والمعدات التي تستخدم الغاز ستزيد بشكل كبير ، وسيتم تقليل احتمالية حدوث أعطال مفاجئة لنظام إمداد الغاز المستقل.

المخفض لأسطوانة الغاز المحلية هو رابط وسيط في سلسلة استهلاك الغاز مصدر الغاز. إنه يؤدي وظيفة تثبيت ضغط العمل لخليط غاز البروبان والبيوتان ، الموجود في الأسطوانة في حالة تسييل ، وبالتالي تحت ضغط مرتفع.

كيف يعمل مخفض الغاز

علبة التروس ذات الدفع المباشر

يدخل الغاز تحت ضغط عالٍ من الاسطوانة إلى الحجرة ، وهي مزودة بصمام إغلاق. يفتح الصمام تحت تأثير الضغط الزائد ويبدأ في الوقوف على المقعد. بعد ذلك ، يتوقف الغاز عن التدفق إلى المخرج.

يبدأ الحجاب الحاجز المسؤول عن تنظيم الضغط ، تحت تأثير الزنبرك ، بإزاحة الصمام عن سطح المقعد. يتم تقليل الضغط بسبب ممر صغير ويصل إلى مكان آمن وصالح.

علاوة على ذلك ، يسمح الزنبرك المستقيم للصمام بفتح الوصول إلى تدفق حجم جديد من الغاز من الأسطوانة ، وتتكرر عملية التنظيم. في علب التروس غير القابلة للضبط ، يتم ضبط قوة الزنبرك في المصنع ، حيث تعمل كمنظم للضغط.

ترس عكسي

هنا المبدأ مختلف بعض الشيء. الغاز الوارد من المصدر يضغط على الصمام على المقعد ، مما يمنعه من الهروب. يحتوي التصميم على برغي ، يتم من خلاله تعديل قوة ضغط الزنبرك.

عن طريق ضغط الزنبرك بمسمار (منظم) ، يتم ثني الحجاب الحاجز الآمن ، ويمرر كمية معينة من الغاز. يقوم قرص الدعم بتشغيل زنبرك الإرجاع ، وبعد ذلك يرتفع الصمام ، مما يفتح الطريق أمام الوقود.

حجرة العمل لها نفس الضغط الموجود في الاسطوانة. يعود الغشاء تحت تأثير الزنبرك إلى حالته الأصلية ، ويتحرك قرص الدعم لأسفل ، مع الضغط على زنبرك العودة. نتيجة لذلك ، يتم ضغط الصمام على مقعد الجسم.

تجدر الإشارة إلى أن الكثيرين لاحظوا الشعبية الكبيرة لعلب التروس ذات الحركة العكسية. هم أكثر أمانًا للاستخدام.

اسطوانات الغاز في الشتاء

إذا كانت أسطوانات الغاز خارج المنزل ، ففي الشتاء عند درجات حرارة سالبة ، ينخفض ​​ضغط الغاز المسال ، وقد ينطفئ المرجل ببساطة. لمنع حدوث ذلك ، يتم تثبيت الأسطوانات في خزانة خاصة ذات تهوية جيدة ، معزولة بمواد غير قابلة للاحتراق. أيضًا ، لهذا الغرض ، تعد المباني غير السكنية المستقلة ذات الحد الأدنى من التدفئة مناسبة. عند استخدام الأسطوانات ، يجب مراعاة احتياطات السلامة التالية:

خزانة خاصة لتركيب الاسطوانات

• يحظر تدفئة حاويات الغاز بلهب مكشوف ؛
• لا ينبغي أن يكون هناك قبو أو قبو بالقرب من الأسطوانات ، لأن الغاز المسال ينزل عند التسرب ، وليس له رائحة ويمكن أن يتراكم إلى تركيز متفجر ؛
• يُنصح بتركيب مستشعر تسرب الغاز ؛
• يسمح بتخزين الحاويات الممتلئة على مسافة 10 أمتار من المسكن ؛
• يحظر تخزين الاسطوانات الفارغة في المنزل ؛
• مرة كل 4 سنوات ، من الضروري فحص الاسطوانات للتأكد من سلامتها وضيقها.

كيف ولماذا يتم استخدام علب التروس

لا تبدو تلك الغازات مختلفة عن بعضها البعض. من المعتاد تصنيعها ، اعتمادًا على نوع الغاز. تنقسم جميع الغازات المستخدمة إلى مجموعتين:

تم تجهيز أسطوانات التخزين بوصلة ملولبة لليد اليمنى (عادية) للغازات غير القابلة للاشتعال. وفقًا لذلك ، تم تجهيز الأسطوانات التي تحتوي على غازات قابلة للاحتراق بخيط يسار. تنطبق نفس المبادئ على علب التروس.

لاحظ العديد من البستانيين أنه إذا كنت بحاجة إلى استبدال وعاء فارغ لتشغيل الموقد ، فإن الجوز يكون مفكوكًا في الاتجاه المعاكس.

تم العثور على مخفضات الغاز في جميع مجالات حياتنا تقريبًا. من الصناعة إلى الطب. لأعمال اللحام يتم استخدام: الأكسجين والأسيتيلين والأرجون وثاني أكسيد الكربون وغيرها.

البنائين ، بالإضافة إلى معدات اللحام للأسقف ، يستخدمون البروبان. تم تجهيز جميع الأسطوانات المنزلية أيضًا بمخفضات البروبان.

تستخدم المؤسسات الطبية ، بالإضافة إلى الأكسجين ، النيتروجين و "غاز الضحك" المشهور مؤخرًا.

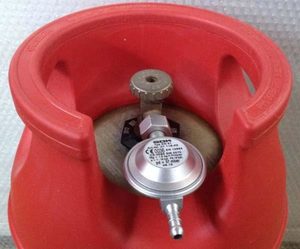

اعتدنا على رؤية صهاريج تخزين الغاز مصنوعة من المعدن. إنها ذات حجم ووزن كبيرين. لكن يتم استبدالها بحاويات مصنوعة من مواد مركبة.

على عكس الأسطوانات المعدنية ، فهي أكثر أمانًا وأخف وزنًا. يدعي المصنعون أنه في حالة الطوارئ ، لا ينتشر على الجانبين ، ويشكل عددًا كبيرًا من الشظايا المؤلمة.

وفقًا لذلك ، تتطلب الأسطوانات المركبة علبة تروس مخصصة. من بين خصائصها الجديرة بالملاحظة:

• الجوز مشدود بسهولة ؛
• بالنسبة للحشية ، يتم الإعلان عن عمر خدمة يبلغ 10 سنوات ؛
• يضمن التصميم الختم الكامل.

في الوقت الحالي ، دخلت مخفضات معدات الغاز المنزلي حياتنا بإحكام لدرجة أننا نتعامل معها ببعض الازدراء. وهم مسؤولون عن سلامة مساحة المعيشة ، ويمكنك شرائها بسعر منخفض.

قبل الشراء ، يجب الانتباه إلى ما يلي:

• نوع الغاز المستخدم
• نوع اسطوانة الغاز
• أبعاد التوصيل
• هل يوجد منظم لتغيير الضغط؟
• السعر.

اختيار مرجل لتسخين الاسطوانة

غلايات غاز البترول المسال

في الوقت الحالي ، لا ينتج المصنعون غلايات تسخين ضيقة النطاق للغاز المعبأ (المسال).ومع ذلك ، لا يمكن استخدام المعدات المصممة للغاز الطبيعي دون تعديل مسبق.

قبل شراء الغلاية ، يجب التأكد من أن العبوة تحتوي على عدة لتكييف المعدات مع البروبان. تشتمل المجموعة على فوهات ذات فوهة أوسع ومجموعة لتوصيلها بالموقد. لا يمكن تنفيذ إجراء إعادة التثبيت بشكل مستقل إلا إذا تم توفيره في التصميم.

هناك عدة أنواع من غلايات التدفئة التي تعمل بالغاز للغاز المعبأ ، والتي تختلف في المؤشرات التشغيلية والفنية:

• نوع الموقد - مفتوح أو مغلق. من الأفضل شراء غلايات إمداد حراري على زجاجة غاز بموقد مغلق. لتشغيلها ، يتم أخذ الهواء من الشارع باستخدام أنبوب متحد المحور ؛
• تصاعد - جدار أو أرضية. معظم الموديلات حتى 24 كيلو واط مثبتة على الحائط ؛
• عدد الخطوط. لتزويد داشا بالحرارة بأسطوانات الغاز ، يمكنك شراء غلاية غير مكلفة أحادية الدائرة. إذا تم التخطيط للإقامة الدائمة في المنزل ، فمن المستحسن شراء نموذج من دائرتين مزود بإمدادات المياه الساخنة.

يمكنك إجراء حساب مسبق لمعدل التدفق للتزويد بالحرارة باستخدام أسطوانات الغاز من خلال قراءة ورقة البيانات الفنية للجهاز. ومع ذلك ، غالبًا ما يعطي المصنعون الحد الأقصى لمعدل التدفق بأقصى طاقة للمعدات. كلما انخفضت كثافة الموقد ، سيتم استهلاك وقود أقل.

أفضل مؤشرات الأداء هي غلايات التدفئة التي تعمل بالغاز على غاز معبأ (مسال) مع مبادل حراري من الحديد الزهر. سوف تستمر لفترة أطول بكثير من الفولاذ.

توصيل الغاز

يتم تنفيذ هذا الجزء من العمل بواسطة عمال الغاز. حتى لو كنت محترفًا ، ولكنك أجريت تعادلاً دون الإذن المناسب ، فإنك تتحمل بمفردك مسؤولية إدارية.

إذا كنت أحد الهواة ، فقد تؤدي أفعالك إلى وقوع حادث خطير.

ما يجب الانتباه إليه عند الاتصال بإمدادات الغاز:

• تركيب صمامات الإغلاق - صمام الغاز الذي سيغلق الإمداد ؛
• مرشح غاز مثبت خلف الصنبور وفقًا للمعايير ذات الصلة ؛
• من خلال الفلتر ، يتم توصيل أنبوب من المرجل ، معدني تمامًا ، بالخط. يفضل استخدام أنبوب مموج مرن من الفولاذ المقاوم للصدأ بهذه السعة ؛
• الأنبوب متصل بمخرج الغلاية المقابل باستخدام صمولة نقابية بختم بارونيت ؛
• يجب أن تكون مفاصل العناصر محكمة الإغلاق. لإغلاق هذه المناطق ، يتم استخدام السحب والطلاء أو نظائرها الحديثة. المواد التركيبية مستبعدة.

للتحقق من إحكام توصيل الغاز ، يتم ترطيب الوصلات بالماء والصابون والبحث عن الفقاعات.
