ما هو كابل التدفئة للأنابيب

الأنظمة الصناعية

كما ذكرنا أعلاه ، فإن ميزة كبل التسخين ثنائي النواة هي الحد الأدنى من المجال الكهرومغناطيسي الذي تم إنشاؤه ، وهو المعيار الرئيسي للتطبيق في أماكن الإقامة الدائمة للأشخاص.

في الحالات التي يتم فيها استخدام الكبل المقاوم في أنظمة مكافحة الجليد على أسطح المؤسسات الصناعية ، وذوبان الجليد في طرق الوصول ، وكذلك في أنظمة التدفئة والتخزين الحراري لمؤسسات الدولة ومدارس الأطفال ومؤسسات ما قبل المدرسة ، أي في تلك الحالات التي لا يوجد فيها أشخاص في الجوار المباشر أثناء تشغيله ، يتم استخدام كابل تدفئة أحادي النواة. ميزته هي مجال درجة حرارة متماثل على سطح القشرة وتكلفة منخفضة.

عامل إضافي هو ظروف التشغيل القاسية لأنظمة مكافحة الجليد: في الصيف يمكن أن تصل درجة الحرارة على سطح السطح إلى +80 درجة مئوية ، وفي الشتاء يمكن أن تنخفض إلى -50 درجة مئوية. يمكن وضع أنظمة صهر الأسفلت تحت الأسفلت عند درجات حرارة تصل إلى 165 درجة مئوية ، وتولد رصف الأسفلت قوة ضغط هائلة على الرصيف الذي لا يزال رطبًا.

للتشغيل في درجات حرارة محيطة منخفضة كجزء من أنظمة ذوبان الجليد ومقاومة الجليد ، على سبيل المثال ، يُقصد بـ Woks-Arm المقوى أحادي النواة بقوة 30 وات / م (الشكل 7). تم تصميم مادة الغلاف الخاصة بهذا الكابل لتعمل عند درجة حرارة 125 درجة مئوية ، وتتحمل التعرض لـ 150 درجة مئوية لمدة 240 ساعة و 165 درجة مئوية لمدة 180 دقيقة دون فقدان الخصائص الميكانيكية والعازلة. تؤدي جديلة النحاس والصلب 4 (الشكل 8) وظيفة "الدرع الخفيف" ، حيث تمنع الكابل من الانكسار تحت ثقله ، مما يجعله ذاتي الدعم في أنظمة مقاومة الجليد. يمنع الكسر للمنتج الذي يوضع مباشرة في الأسفلت ، حيث يتم تكوين قوى قص عالية أثناء التثبيت. لا يمكن وضع كابل بدون درع ، بغض النظر عن المقاومة الحرارية لغلافه ، في الإسفلت على الفور. بالإضافة إلى كل ما سبق ، يؤدي هذا الجديلة وظائف موصل أرضي ودرع مجال كهرومغناطيسي.

أرز. 7. NC أحادي النواة لأنظمة مقاومة الجليد وأنظمة تسخين التربة

أرز. 8. تصميم NC أحادي النواة: 1 - قلب التسخين ؛ 2 - طبقة عازلة أولية ؛ 3 - طبقة عازلة ثانوية ؛ 4 - جديلة من الصلب والنحاس المقوى ؛ 5 - غلاف مقاوم للحرارة ومقاوم للأشعة فوق البنفسجية

يستخدم التصميم أحادي النواة أيضًا لتسخين التربة ، حيث يوصى باستخدام NK مع غمد البولي إيثيلين. تتميز هذه المادة بدرجة حرارة تشغيل قصوى منخفضة - 90 درجة مئوية فقط ، لكن هذا يكفي لتسخين التربة. أثناء العمل في بيئة رطبة ، لا يمتص البولي إيثيلين الرطوبة مثل PVC. أي غلاف ، باستثناء السيليكون والبولي إيثيلين ، يمتص الرطوبة من التربة وتنخفض مقاومة العزل بمرور الوقت ، مما يتسبب في تعثر جهاز التيار المتبقي (RCD). بالإضافة إلى ذلك ، يجب أن تتحمل القشرة بفعالية التأثير المستمر لجميع أنواع المواد العضوية - خاصة الأحماض والقلويات ، التي تشكل جزءًا من الأسمدة.

الطاقة المحددة الموصى بها من NK لأنظمة تسخين التربة هي 18 واط / م ، والتي لا تسبب التجفيف الزائد.

الاستنتاجات

هناك 8 عوامل لها تأثير حاسم على التصميم:

1. الحاجة إلى تحريك NK أثناء التشغيل ؛
2. وضع الشروط
3. رطوبة؛
4. حموضة البيئة
5. درجة حرارة؛
6. التعرض للأشعة فوق البنفسجية.
7. الوقت الذي يقضيه الناس بالقرب من التبديل ؛
8. حجم الأحمال الميكانيكية أثناء التمديد وأثناء التشغيل.

الاستنتاج الرئيسي الذي يمكن استخلاصه هو أنه من المستحيل صنع كابل تسخين عالمي. يمكن للمرء أن يحاول فقط أن يجسد في كل تصميم فردي الحد الأقصى لعدد الخصائص التقنية التي لا تستبعد بعضها البعض.

لدى جميع الشركات المصنعة اختلافات في نطاق المقاومة وخصائص المواد العازلة المستخدمة وعدد ومواد موصلات التسخين وتصميم الشاشة. تم إنشاء كل من هذه التصميمات لحل مجموعة معينة من المهام ، ويتواءم معها جيدًا.

تنشأ المشاكل عند محاولة استخدام كابل التدفئة لأغراض أخرى.

عدد المشاهدات: 7 726

التثبيت والتوصيل

لكي يؤدي سلك التسخين وظائفه خلال فترة خدمته ، من الضروري إجراء التثبيت الصحيح. مع تجربة معينة ، لن يستغرق الأمر الكثير من الوقت والجهد ، ولكن قبل أن تبدأ من الضروري تخزين المواد والأدوات التالية:

• كابل الطول المطلوب ؛
• مقص؛
• السدادة؛
• نقطة الإنطلاق.
• مجففة الشعر؛
• سلك كهربائي.

بعد إعداد جميع المعدات اللازمة ، يمكنك متابعة التثبيت. يتم إجراؤه بطريقتين: خارجي وداخلي.

لتوفير الطريقة الأولى للوضع ، تحتاج إلى تنظيف السطح المستخدم من الأوساخ والغبار. بعد ذلك ، يتم وضع السلك على طول المنطقة المطلوبة بالكامل. بعد ذلك ، بفاصل 30 سم ، يتم توصيله بالمشابك الموجودة على السطح الذي يحتاج إلى الحماية من التشوه.

تستخدم الطريقة الثانية في كثير من الأحيان لحماية أنابيب المياه والمصارف من التجمد. للقيام بذلك ، يتم تضمين نقطة الإنطلاق في الأنبوب. علاوة على ذلك ، يتم إدخال سلك من خلال الفتحة العلوية ، ويتم توصيل أنبوب الماء بالمستهلك من خلال منفذ جانبي.

يمكن العثور على مزيد من المعلومات التفصيلية حول وضع عنصر التسخين في التعليمات المرفقة.

بغض النظر عن اختيار التركيب ، يتم توصيل السلك الذاتي التنظيم بمصدر الطاقة باستخدام أكمام تجعيد ، وبفضل ذلك يكون الاتصال قويًا وموثوقًا.

بعد النظر في خصائص ومبدأ تشغيل كبل تسخين ذاتي التنظيم ، يمكن للمرء أن يقتنع بأن هذا هو بالفعل تطور مبتكر ، يمكن من خلاله منع العديد من المشاكل في فصل الشتاء.

عند اختياره ، من المهم فقط مراعاة مزيج الطاقة ودرجة الحرارة مع جسم التسخين

كيفية اختيار كابل التدفئة

كابل التدفئة هو كابل مولِّد للحرارة مخصص لمنشآت ومعدات التدفئة. لقد اكتسب شعبية خاصة في الصناعة ، حيث توجد حاجة للتدفئة أو الحماية من تجميد خطوط الأنابيب ومرافق المعالجة. غالبًا ما يستخدم في الحياة اليومية: تدفئة الأرضية ، وحماية الأنابيب من التجمد ، وأنظمة مقاومة الجليد على الأسطح في المنازل الخاصة.

يعتمد اختيار كابل التسخين على مجال التطبيق. للاستخدام في المباني السكنية ، يتم استخدام منتجات محمية ثنائية النواة من كلا النوعين المقاومين وذاتي التنظيم مع عزل البوليمر وغمد البولي إيثيلين غير الملحوم. وللتدفئة ، على سبيل المثال ، شبكة الصرف الصحي أو نظام الصرف الصحي ، لا يلزم وجود شاشة. هنا معيار الاختيار الرئيسي هو الموثوقية ومقاومة التأثيرات الخارجية. يتم استيفاء هذه المعايير بواسطة كبل تسخين ذاتي التنظيم ، وخصائصه على النحو التالي: لا يسخن ، ولا يؤدي تلفه الجزئي إلى فشل النظام بأكمله.

تستخدم الكابلات المصفحة للوضع في ظروف صعبة بشكل خاص ، على سبيل المثال ، في المناطق المفتوحة ، للتدفئة تحت الأرض أو في المناطق الخطرة. يتم تغطية هذه الكابلات من الخارج بغمد من قطعة واحدة من الفولاذ المقاوم للصدأ ، مما يحمي من التآكل والقوارض.

يتم حساب قوة كابل التسخين بشكل فردي لحالة معينة.

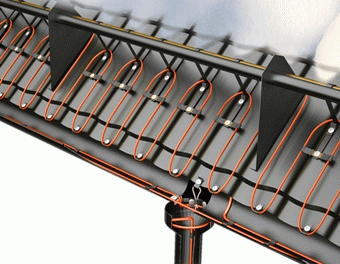

• يستخدم كبل تسخين بقوة 35-60 واط / م لتسخين المزاريب البلاستيكية ،
• الطاقة 50-70 واط / م مطلوبة للمزاريب المعدنية المعلقة ،
• يتم تسخين المزاريب المعدنية الموجودة على السطح بكابل بقوة 50-100 واط / م.

يمكنك حساب قوة الكابل بدقة أكبر ، ومعرفة البيانات المتعلقة بالعزل الحراري وهيكل السقف.

• على الأنابيب ذات الأقطار الصغيرة ، 16-24 واط كافية لتركيب الكابلات الخارجية ، و 13 واط فقط عند وضعها داخل الأنبوب ،
• على الأنابيب ذات الأقطار الكبيرة ، يلزم 30-40 وات للتركيب في الخارج و 13 وات فقط للتركيب الداخلي.

حول خصائص كابل التدفئة

يعتمد تشغيل الكبل على تحويل الطاقة الكهربائية إلى طاقة حرارية ، وخاصيته الرئيسية هي الطاقة (كلما زادت الطاقة ، زاد انتقال الحرارة).

يتكون الكابل من:

• قلب موصل داخلي (سبيكة من المعادن ذات مقاومة كهربائية عالية).
• جديلة بوليمر ونحاس أو سلك ألومنيوم جديلة.
• غمد مصنوع من PVC من المؤثرات الخارجية.

ينتج المصنعون خطًا متنوعًا من عدة أنواع من الكابلات ذات الخصائص التقنية المختلفة وميزات التصميم ، بما في ذلك الكابلات ذات القلب أو المركزين ، مع أو بدون شاشة. يعتمد سعر الكابل نفسه أيضًا على هذا. أرخص كبل أحادي النواة غير محمي (لديه قابلية ناقص للإجهاد الميكانيكي).

ما هو افضل كابل تدفئة؟ حول مبدأ العمل

تنقسم كابلات التدفئة إلى عدة أنواع وتستخدم وفقًا للمهام المطروحة. تستخدم الكابلات المقاومة لأنظمة التدفئة تحت الأرضية في المنزل وفي الهواء الطلق ، وكذلك لأنابيب التدفئة التي لا يزيد قطرها عن 4 سم ، ووفقًا لتوصيات الشركة الصانعة ، يمكن وضعها على أي سطح. مع التثبيت الصحيح لكابل مقاوم مرن ، ستحصل على تدفئة موحدة للغرفة. في حالات أخرى: تسخين الأسقف ، وأنابيب ذات قطر كبير ، ومنحدرات ، وتدفئة صناعية ، يوصى باستخدام كبل ذاتي التنظيم باستخدام ترموستات وأجهزة استشعار خاصة لقياس درجة الحرارة الخارجية وتشغيل التدفئة في الوقت المناسب.

كابل مقاوم:

الكبل الأكثر بساطة والأرخص تكلفة في التصنيع ، والذي يتميز بإطلاق حرارة عالية النوعية ، من الإيجابيات - الحفاظ على الخصائص التقنية طوال فترة الخدمة بأكملها. نظرًا لأن الكبل لديه طاقة ثابتة ، فإنه يباع في أقسام جاهزة بطول ثابت. هذا يفرض قيودًا خاصة به: من المستحيل تقصير القسم النهائي ، وهذا يؤدي إلى مضاعفة توليد الحرارة ، ونضوب العزل وفشل النظام بأكمله.

مواصفات كابلات التدفئة

لتحديد كابل التدفئة ، تحتاج إلى فهم الخصائص التقنية التي تحتاج إلى الانتباه إليها ، وكذلك فهم ما هي احتياجات التدفئة. تناقش هذه المقالة الخصائص الرئيسية لكابلات التدفئة لاحتياجات أنابيب تسخين المياه.

كابل الطاقة للتدفئة

السمة الأولى التي يجب الانتباه إليها هي قوة كابل التسخين. يقاس بالواط لكل متر طولي ، ويمكن أن يتراوح من 5 إلى 150 واط / م ، اعتمادًا على الطرازات

كلما زادت الطاقة ، زاد استهلاك الكهرباء وزاد ناتج الحرارة.

لتسخين مصدر المياه ، يتم استخدام كابلات منخفضة الطاقة - من 5 إلى 25 واط / م ، اعتمادًا على كيفية تثبيت كابل التسخين ومكان مرور مصدر المياه ، يمكنك التركيز على الطاقة التالية:

• يتم وضع مصدر المياه في الأرض ، كبل داخل الأنبوب يكفي 5 واط / م
• يتم وضع مصدر المياه في الأرض ، والكابل خارج الأنبوب - الطاقة من 10 وات / م
• يتم وضع إمدادات المياه عن طريق الهواء - من 20 وات / م

يجب عزل الأنبوب وكابل التسخين في جميع الحالات بطبقة عازلة لا تقل عن 3-5 مم.

في حالة كبل التسخين المقاوم ، تظل الطاقة ثابتة طوال طولها بالكامل وبغض النظر عن درجة حرارة الأنبوب ، لكن كابل التنظيم الذاتي يقلل من استهلاك الطاقة ودرجة حرارته إذا كان الأنبوب مسخنًا بالفعل. هذا يوفر قدرًا كبيرًا من الكهرباء ، وكلما زادت قوة العمل لكابل التنظيم الذاتي ، زادت المدخرات.

يظهر اعتماد طاقة التسخين على درجة الحرارة في الرسم البياني.

يوضح الرسم البياني الطاقة مقابل درجة الحرارة لخمسة كبلات مختلفة ذاتية التنظيم بتصنيفات طاقة مختلفة من 15 وات / م إلى 45 وات / م.يتم الحصول على أكبر قدر من الكفاءة من استخدام هذه الكابلات عند استخدامها في ظروف نظام إمداد المياه الممتد ، والذي يعمل في ظروف درجات حرارة مختلفة جدًا. كلما زاد الاختلاف في درجة الحرارة ، زاد التوفير.

ومع ذلك ، عند تسخين جزء صغير من إمدادات المياه ، لا يكون ذلك ملحوظًا. إذا تم توفير الماء من بئر ، فإن درجة حرارته ، بغض النظر عن الوقت من السنة ، تتراوح من 2 إلى 6 درجات ، ومهمة كابل التسخين هي ببساطة منعه من التجمد ، أي الحفاظ عليه عند مستوى حوالي +5 درجة مئوية. هذا يعني أن كبل التسخين سيعمل في نطاق درجة حرارة من 0 إلى 5 درجات ، في حين أن الاختلاف في الطاقة لا يتجاوز بضع واط (من 2 واط لكابل منخفض الطاقة ، حتى 5 واط لكابل 45 واط) .

درجة حرارة كابل التدفئة

السمة الثانية المهمة هي درجة حرارة التشغيل. وفقًا لهذا المؤشر ، يتم تقسيم جميع كابلات التدفئة إلى ثلاث فئات:

1. درجة حرارة منخفضة مع درجة حرارة تشغيل تصل إلى 65 درجة
2. درجة حرارة متوسطة - 120 درجة
3. درجة حرارة عالية - تصل إلى 240 درجة

يتم استخدام الكابلات ذات درجة الحرارة المنخفضة فقط لتسخين إمدادات المياه ، علاوة على ذلك ، فهي لا تعمل أبدًا في درجات حرارة قريبة من الحد الأقصى البالغ 65 درجة.

منطقة التطبيق

حسب مجال التطبيق ، تنقسم الكابلات إلى نوعين:

1. الغذاء - يمكن استخدامه فقط للتركيب داخل الأنبوب عند تسخين نظام إمداد المياه ، والذي يستخدم للاحتياجات المنزلية ، وتوفير مياه الشرب.
2. تقني - يستخدم للتركيب خارج الأنبوب بأي حال من الأحوال ، يمكن تركيبه داخل الأنبوب فقط عندما لا يتم استهلاك الماء (على سبيل المثال ، في أنظمة الري والغسيل والتدفئة).

تستخدم كابلات التدفئة لتسخين السباكة والسقوف والأفاريز وغيرها من العناصر حيث يكون تجميد المياه في الشتاء أمرًا غير مرغوب فيه. أبسط خيار هو كابلات التسخين المقاومة ، فهي أحادية النواة وثنائية النواة.

تُستخدم كابلات التسخين ذاتية التنظيم لتسخين أنابيب المياه في الأماكن التي يتم وضعها فوق مستوى تجميد التربة - على سبيل المثال ، في النقاط التي يدخل فيها خط الأنابيب إلى المنزل. يتمتع كابل التنظيم الذاتي بالقدرة على تغيير شدة التسخين بشكل مستقل في مناطق مختلفة حسب الحاجة: فكلما انخفضت درجة حرارة الجسم المسخن ، زاد ارتفاع درجة حرارة الكابل.

يمكن تركيب كبل التسخين ذاتي التنظيم بطرق مختلفة: داخل الأنبوب وخارجه ، يوضع على طول الأنبوب أو في لولب.

الترموستات هو جهاز تبديل الدائرة الكهربائية يستخدم لتشغيل وإيقاف أجهزة التدفئة مثل المشعات وكابلات التدفئة في نظام التدفئة الأرضية أو في أنظمة مكافحة الجليد. من حيث المبدأ ، يكون مخطط الاتصال هو نفسه بالنسبة لجميع منظمات الحرارة.

ميزات وفوائد منتجات كابلات الطاقة الثابتة

الكابلات مستديرة. لقد وهبوا خصائص إيجابية مثل:

• مرونة عالية في التصميم ، مما يوفر إمكانية الانحناء في أي اتجاه ؛
• وجود عزل PTFE ، والذي يضمن حماية العناصر الهشة من التلف الميكانيكي ؛
• طاقة تسخين عالية
• القدرة على تحمل الآثار السلبية لدرجات الحرارة القصوى (200-260 درجة).

في صناعة كبلات التسخين ، يستخدم الخبراء عناصر منطقية متوازية مع التفاف موصلات حاملة للتيار حولها. الفجوة بين نقاط الاتصال الخاصة بهم حاسمة عند قياس منطقة التسخين. بفضل التصميم المتوازي ، يمكن قطع المنتج وربطه بأقصى سهولة في التركيب. على موقع الويب https://elix.ru/greyushhij-kabel/raychem/fmt-and-fht/20fmt2-ct-(1244-006058) يمكن شراء منتجات كبلات الطاقة الثابتة في إصدارات مختلفة. تتميز بقدرتها على تحمل البخار ، وتأثير درجات الحرارة يصل إلى 260 درجة.

كبار مصنعي سلك التدفئة

إذا نظرت إلى السوق ، ستجد منتجات من هذه الشركات المصنعة:

• في فترة.
• هيمستيت.
• فينيكس.
• رمادي حار.
• إكسون.
• نيكسان.

IN-TERM هي علامة تجارية تشيكية تنتج كابلات بمختلف الطاقة (من 172 واط). يبلغ طول قطعة العمل 8 أمتار على الأقل ، وإذا نظرت إلى مجموعة المنتجات ، فإن منتجات 550 واط تعتبر الأكثر شيوعًا. يبلغ طول قطعة العمل 27 مترًا ، أي مساحة التدفئة المثلى 3.8 متر مربع.

الماركة IN-TERM

يشار إلى المعلومات إذا تم اتخاذ خطوة 14 سم ، وإذا أخذنا في الاعتبار خطوة 12 سم ، فإن الرقم ينخفض ​​إلى 3.2 متر مربع.

يوجد أيضًا في السوق منتجات شركة HEMSTETD التجارية. إنها تنتج كبلات بطول 8.9 م. إذا أخذنا في الاعتبار نماذج للسخانات ، فإن أطول سلك يبلغ طوله 197 مترًا. باستخدام مثل هذا السلك ، يمكن تسخين مساحة تزيد عن 24 مترًا مربعًا (هذا إذا كانت الخطوة 12.5 سم).

لكل متر مربع ، وفقًا للشركة المصنعة ، يتم استهلاك 140 واط من الطاقة. عند اختيار كابل 197 م بزيادات 10 سم ، يُسمح بتسخين مساحة 119.7 متر مربع. الطاقة الإجمالية لقطعة العمل لإمداد المياه هي 3350 واط. يعرض التشيك النظر في منتجات FENIX. تعتبر أسلاك سلسلة ADSV شائعة.

سلسلة أسلاك ADSV

الحد الأدنى لطول الفراغات 8.5 متر بقوة 162 وات. إذا قمت بوضع السلك بزيادات 14 سم ، فسوف يقوم بتسخين مساحة الغرفة 12 مترًا مربعًا في حالة الصقيع. يمكن أن يصل طول كبل الاتصال المحمي ثنائي النواة إلى 149 مترًا وبطاقة إجمالية تبلغ 2600 واط. إذا قمت بوضعه بزيادات 10 سم ، فستكون المادة قادرة على تدفئة غرفة بمساحة إجمالية 15 مترًا مربعًا عند التجميد.

مثير للاهتمام! لا يستبعد المستهلكون أيضًا منتجات GRAY-HOT من القائمة ، والتي يتم إنتاجها في أوكرانيا. تنتج الشركة كابلات تدفئة ثنائية النواة.

الحد الأدنى لطاقة قطعة العمل للأنبوب 92 واط. نتحدث عن سلك طوله 6 أمتار ، وإذا تم وضعه بزيادات 10 سم ، فيمكن تسخين مساحة 0.6 متر مربع. تقترح الشركة المصنعة التفكير في منتج بقوة مصنفة تبلغ 1929 واط. يبلغ طول قطعة العمل 128 مترًا ، وإذا تم وضعها بزيادات 10 سم ، فمن السهل تدفئة غرفة بمساحة إجمالية تصل إلى 13 مترًا مربعًا.

من أجل التغيير ، يجدر النظر في منتجات ماركة NEXANS القوية. تأتي من النرويج ، ويتم إنتاج فراغات بسعات مختلفة. إذا نظرت إلى المنتجات الصغيرة ، فإن قوتها تبدأ من 300 واط. كابل بطول 17.6 متر طولي قادر على تسخين مساحة 2.2 متر مربع. توفر الشركة المصنعة الأسلاك بقوة قصوى تبلغ 3100 واط.

يبلغ طول أسلاك هذه السلسلة 185 مترًا مربعًا ، وهي مصممة لمساحة 23.2 مترًا مربعًا. بشكل منفصل ، يُقترح النظر في سلك محمي ثنائي النواة ذي طاقة أعلى.

إذا تحدثنا عن الجودة الألمانية ، يجدر ذكر ماركة SHTOLLER. قررت الشركة المصنعة إنتاج أسلاك محمية ثنائية النواة بقوة 200 كيلو واط أو أكثر. الحد الأقصى لمؤشر هذه السلسلة هو 3000 واط. يبلغ طول الفراغ 150 مترًا ، وقد صمم المنتج لمساحة 18.7 مترًا مربعًا.

تم وصف مفهوم وخصائص كابل التدفئة أعلاه. عند اختيار مادة ما ، يجدر النظر في مزايا وعيوب السلك. يتم أيضًا توفير أنواع مختلفة من النماذج ، بالإضافة إلى مراعاة مجموعة متنوعة من الشركات المصنعة.

ما هو كابل التدفئة الأنابيب

يتم تسخين كبل التسخين لأنابيب التسخين بفعل التيار الكهربائي المار وهو المكون الرئيسي للنظام المصمم لمنع إزالة الجليد من أنابيب أنظمة الاتصالات الخارجية.

يعتمد تشغيل الكابل على تحويل الطاقة الكهربائية إلى طاقة حرارية. ومن السمات المميزة لهذه المنتجات أنها لا تنقل الطاقة ، بل تستقبلها فقط ، وتحول الكهرباء إلى حرارة دون استخدام عامل مؤكسد أو وقود.

تُظهر السمة الرئيسية لكابل التسخين - الناتج الحراري المحدد ، المقاس بـ W / m - الطاقة التي يتم إطلاقها لكل وحدة من طوله.

أقسام كابل التدفئة لها أطوال مختلفة. يمكن أن يكون مقطعًا من عدة سنتيمترات ، أو طويل جدًا - عدة مئات من الأمتار. كل هذا يتوقف على احتياجات المستهلكين.

تصميم كابل التدفئة

مكونات كابل التسخين:

• اللب الداخلي هو العنصر الرئيسي. وهي مصنوعة من سبيكة ذات مقاومة كهربائية جيدة.
• الغلاف الواقي للموصل الرئيسي عبارة عن مادة عازلة بوليمرية مزودة بشاشة مستمرة من الألومنيوم أو شبكة سلكية نحاسية غربلة.
• الغلاف العام مصنوع من البولي فينيل كلورايد ، وهو مصمم لتوفير حماية موثوقة لجميع مكونات الكابل من التأثيرات البيئية.

هناك أنواع مختلفة من كابلات التدفئة في السوق. يعتمد سعرها على عدد النوى الداخلية. أرخص - الكابلات أحادية النواة - لديها أبسط تصميم. عيبهم هو أنهم لا يتمتعون بحماية ضد الإشعاع الكهرومغناطيسي ، والذي يتم توفيره في كبلات ثنائية وثلاثية النواة مع نواة موصلة إضافية.

كابل تسخين مقاوم للسباكة.

يعمل نظام كبل التسخين المقاوم وفقًا للمبدأ التالي: يتم وضع كبل بطول الأنبوب بالكامل (على السطح أو في الداخل) ، وتحدد مستشعرات درجة الحرارة المثبتة على الأنبوب درجة الحرارة المحيطة ، ويكون ترموستات التحكم حساسًا لـ أي تغيير فيما يتعلق بالمعلمات المحددة. إذا انخفضت درجة الحرارة أدناه ، يتم تشغيل نظام التسخين تلقائيًا: يتدفق التيار ، ويبدأ الموصل في توليد الحرارة ، وتسخين الأنبوب والماء فيه. عند الوصول إلى مستوى درجة الحرارة المطلوبة ، يتم إيقاف تشغيل النظام تلقائيًا.

يتكون الكبل من قلب معدني محاط بالعزل. يحدث تسخينها بالتساوي على طول الطول ، وإذا لم تقم بمراقبة نظام درجة الحرارة ، فقد يحترق. من أجل أن يكون تشغيل نظام التدفئة هذا أكثر كفاءة ، من الضروري تزويد خط الأنابيب بعزل حراري جيد جدًا - سيؤدي ذلك إلى تقليل تكاليف الطاقة بشكل كبير وتقليل فقد الحرارة. يمكن استخدام أي مواد ذات معامل توصيل حراري منخفض ، مثل الصوف المعدني ، للعزل الحراري.



اعتمادًا على الطاقة ، يمكن وضع كابل التسخين على الأنبوب في خط واحد أو أكثر من الخطوط المتوازية ، بشكل حلزوني أو على شكل موجات. التمديد سهل ، بدون توتر ، يعلق على السطح بشريط لاصق مصنوع من الألومنيوم. لزيادة اتصال الكابل بالأنبوب ولضمان توزيع أفضل للحرارة على السطح ، يمكنك لف الأنبوب بالكابل بعدة طبقات من رقائق الألومنيوم.

المتطلبات الأساسية

عنصر التسخين في NK ، مثل أي سخان كهربائي ، هو قلب موصل. اعتمادًا على القوة المطلوبة ، يتم تحديد مقاومتها بناءً على صيغة أوم:

أنا = U / R (1)

بالتعويض - P = U × I (2) ، نحصل على الشكل النهائي: R = U2 / P (3)

يمكن تحديد طول الموصل (م) مع المقاومة ρ بالصيغة: l = R × S / ρ ، (4) حيث: ρ - المقاومة ، أوم ∙ م ؛ S هو المقطع العرضي للموصل ، m2 ؛ R هي المقاومة الكهربائية للموصل ، أوم.

من الصيغة (4) يترتب على ذلك ، أن تكون الأشياء الأخرى متساوية ، أي القوة المعطاة P ، والتي يتم تحديدها من خلال المقاومة الكلية للتيار المباشر R والمقطع العرضي للموصل S ، يتناسب طولها عكسياً مع المقاومة ρ.

باستخدام الاعتماد المعطى ، من الممكن حساب عناصر التسخين بأي طول وقوة. المهمة الرئيسية هي قدرة المادة المحيطة بعنصر التسخين على أخذ هذه الكمية من الطاقة الحرارية.

الميزة الرئيسية للكابل المقاوم هي مرونته ، وهي أيضًا حدوده الرئيسية. لا يمكن أن تحتوي مادة الغمد على موصلية حرارية عالية مثل الغلاف المعدني لعنصر التسخين الكهربائي ، وعادةً لا تتجاوز 30 واط / م.

يحد نظام تسخين الكابلات الكهربائية الحالي DBN V.2.5-24-2012 بشدة من الطاقة القصوى المحددة (الخطية) لكابل التدفئة الموضوعة على جذوع خشبية وفجوة الهواء في الأرضية الخشبية إلى 10 وات / م. بالنسبة لكابل التسخين المغطى بالكامل بمدافع الهاون الأسمنتية والرمل ، يتم تنظيم الحد الأقصى لإدخال الطاقة عند مستوى لا يتجاوز 25 وات / م.

تعتمد قيمة قوة السطح المحددة على حجمها. لذلك ، على سبيل المثال ، إذا كان الكبل الذي يبلغ قطره 4.0 مم مع إدخال طاقة محدد يبلغ 10 وات / م يتميز بمؤشر يبلغ 0.080 واط / سم 2 ؛ ثم ø6.5 ملم مع مدخلات طاقة محددة من 16.5 واط / م - 0.081 واط / سم 2. كابل مسطح بحجم 6 × 10 مم وقوة محددة تبلغ 23 وات / م لها قوة سطحية محددة تبلغ 0.083 وات / سم 2. كما يتضح من القيم المقدمة ، يكون الفرق أقل من ± 2٪ من متوسط ​​القيمة ، مما يضمن ظروفًا حرارية متطابقة تمامًا على سطح غلاف هذه المنتجات.

بالإضافة إلى الطاقة الحرارية ، يجب أن يتمتع كابل التسخين ، وخاصة غلافه ، بقوة ميكانيكية عالية ، لأن التركيب في ذراع التسوية يتم في ظروف "قاسية":

• يجب ألا يتسبب الشريط المعدني الخاص المستخدم أثناء التثبيت في إتلاف الغلاف ؛
• يتم تطبيق لاصق البلاط بملعقة معدنية (وهذا ضروري لضمان إزالة الحرارة بشكل موحد من سطح الكابل) ، والذي يجب أيضًا ألا يتلف الغلاف ؛
• لا يجب أن يؤثر السقوط العرضي للأداة على الكبل على أداء الكهرباء والمبلطيين الذين يمشون على الكبل.

كل هذا يطرح متطلبات متزايدة للقوة الميكانيكية لكابل التسخين ، أي القدرة على المقاومة لمدة 30 ثانية دون انهيار العزل: التكسير بواسطة لوحة معدنية 100 × 100 × 10 مم ، مع حمولة 600 نيوتن ؛ تمتد بقوة 120 نيوتن ؛ حمولة صدمة واحدة 2 J عند درجة حرارة أقل من 5 درجات مئوية (وهو ما يعادل سقوط جسم فولاذي وزنه 500 جرام من ارتفاع 0.4 متر).

تختلف متطلبات الكابلات المقاومة المخصصة لتصنيع أسطح التدفئة للأرضيات والجدران والأسطح الأخرى تمامًا عن تلك التي تنطبق على منتجات أنظمة مكافحة الجليد في المباني أو ذوبان الجليد أو تسخين التربة.

في كل حالة من هذه الحالات ، يجب أن تكون خصائص الكبل مختلفة. وهذا يفرض على الشركات المصنعة زيادة النطاق ، مما يضع عبئًا ماليًا عليها ، أو إنتاج كابل عالمي لجميع المناسبات ، مما يضع عبئًا على المستهلك.

تتمثل مهمة الشركة المصنعة في إنشاء تصميم مرن وقوي ميكانيكيًا بأبعاد تحددها مدخلات الطاقة المحددة المطلوبة. في أوكرانيا ، توجد أنظمة تدفئة لكل من الإنتاج الأجنبي - DEVI و Nexans - والإنتاج المحلي. يختلف تصميمها حسب التطبيق المحدد.

ملامح تركيب الكابلات ذات الطاقة الثابتة

إن عملية تركيب منتجات الكابلات المخصصة للتدفئة ليست عملية شاقة بشكل خاص في التنفيذ ، ولكنها تتطلب استخدام أنظمة معقدة للمراقبة والتحكم. في المرحلة الأولى ، يتم تثبيت الكابل على السطح ليتم تسخينه. للقيام بذلك ، يمكنك استخدام شريط ألومنيوم مقاوم للحرارة أو مادة أخرى يمكنها تحمل درجات الحرارة العالية. تشمل الخطوات التالية إزالة حماية السيليكون الخارجية ، وإزالة الفيلم المقاوم من المناطق المكشوفة ، وتركيب غطاء العزل الكهربائي ، وفصل وعزل جهات الاتصال.

من الممكن ضمان عمر خدمة طويل لمنتجات الكابلات باستخدام منتجات عالية الجودة تتمتع بحالة تقنية مثالية. لذلك ، قبل القيام بأي عمل ، من الضروري التحقق من كل قسم متر عن طريق توصيله بمصدر الطاقة.
