الاتصال التكنولوجي بشبكات التدفئة

خصائص العقدة وخصائص العمل

وفقًا للمخططات ، يمكن فهم أن المصعد في النظام ضروري لتبريد المبرد شديد الحرارة. في بعض التصميمات يوجد مصعد يمكنه أيضًا تسخين المياه. نظام التدفئة هذا مناسب بشكل خاص في المناطق الباردة. يبدأ المصعد في هذا النظام فقط عند خلط السائل المبرد بالماء الساخن القادم من أنبوب الإمداد.

وفقًا لهذا المخطط ، يمكن فهم أن العقدة تزيد بشكل كبير من كفاءة نظام التدفئة بالكامل في المنزل. تعمل في نفس الوقت كمضخة دورانية وخلاط. بالنسبة للتكلفة ، فإن تكلفة العقدة رخيصة جدًا ، خاصة الخيار الذي يعمل بدون كهرباء.

لكن أي نظام له عيوبه ، ووحدة التجميع ليست استثناء:

• مطلوب حسابات منفصلة لكل عنصر من عناصر المصعد.
• يجب ألا تتجاوز قطرات الضغط 0.8-2 بار.
• عدم القدرة على التحكم في درجات الحرارة المرتفعة.

1 ما هي وحدة قياس الطاقة الحرارية

الوحدة الحرارية - مجموعة من المعدات ، يتم توفير تركيب المشروع من أجل توفير المحاسبة الأساسية وتنظيم الطاقة ، وحجم المبرد ، فضلاً عن التسجيل والتحكم في معلماته.

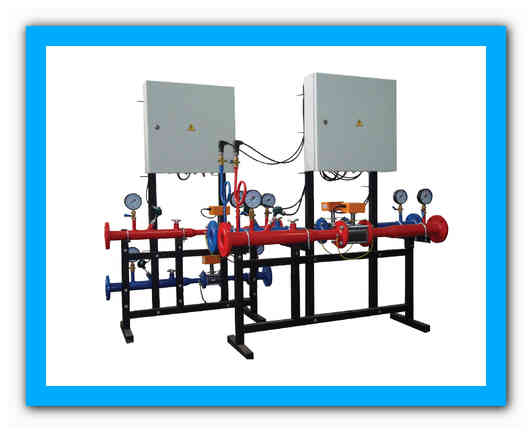

وحدة قياس الطاقة الحرارية

وحدة قياس الطاقة الحرارية - وحدة تلقائية يتم تثبيتها على نظام خطوط الأنابيب لتوفير البيانات المحاسبية لمشروع التشغيل وتنظيم موارد التدفئة.

1.1 أين يتم تركيب وحدات التدفئة؟

يتم تنفيذ تركيب الوحدات الحرارية وصيانتها ، كقاعدة عامة ، في المباني السكنية النموذجية ، مع أنظمة التدفئة المشتركة.

في المقابل ، يتم تركيب وحدات قياس الطاقة الحرارية في مبنى سكني لأداء المهام التالية:

• التحقق من وتنظيم تشغيل المبرد والطاقة الحرارية ؛
• اختبار وتنظيم الأنظمة الهيدروليكية وأنظمة التدفئة ؛
• سجلات بيانات السوائل مثل درجة الحرارة والضغط والحجم.
• ناتج الحساب النقدي للمستهلك ومورد الطاقة الحرارية ، بعد التحقق من البيانات المستلمة.

تركيب وحدات قياس الطاقة الحرارية

عند تنفيذ مشروع تركيب معدات التدفئة ، يجب أن يؤخذ في الاعتبار أن استهلاك الموارد التي يتم توفيرها للتدفئة المركزية في مبنى سكني يؤدي إلى تكاليف مالية معينة للمستخدمين (في هذه الحالة ، سكان مبنى سكني).

سيكون المبنى السكني قادرًا على خفض التكاليف ، وكذلك الحفاظ على أداء الوحدة المبنية وفقًا للمخطط المصمم مسبقًا لفترة طويلة ، إذا تم توفير فحوصات مختصة لمعدات المحاسبة وصيانتها في الوقت المناسب ، بما في ذلك - جودة تركيب المعدات وخطوط الأنابيب.

أنظمة التهوية والتكييف.

الهواء النظيف هو مفتاح الصحة ، لذلك ، بدون أنظمة تهوية وتكييف هواء حديثة وفعالة ، لا يمكن تشغيل منشأة سكنية أو صناعية واحدة.

تم تصميم نظام التهوية لتوفير الهواء النقي ، وإزالة الشوائب الضارة منه ، والتي تتشكل باستمرار في الداخل. هذه الأنظمة هي:

• اصطناعي وطبيعي
• العادم والتوريد
• أحادي الكتلة ونوع الإعداد ؛
• المحلية والعامة.

فيما يتعلق بالتكييف ، في هذه الحالة ، يتم النظر في وظائف مثل التنظيف والتبريد والتدفئة وإزالة الرطوبة الزائدة ، وكذلك تأيين الهواء في الغرفة. تقليديا ، تنقسم أنظمة تكييف الهواء إلى:

• صناعي؛
• أسرة.

مبدأ التشغيل

لفهم كيفية عمل العقدة ، من الضروري إعطاء مثال.للقيام بذلك ، سوف نأخذ منزلًا من ثلاثة طوابق ، حيث يتم استخدام وحدة المصعد بشكل خاص في المباني متعددة الطوابق. يقع الجزء الرئيسي من المعدات التي تنتمي إلى هذا النظام في الطابق السفلي. سيساعدنا الرسم البياني أدناه على فهم العمل بشكل أفضل. نرى خطين للأنابيب:

1. تخدم.
2. عودة.

مخطط وحدة تدفئة لمبنى متعدد الطوابق.

أنت الآن بحاجة إلى أن تجد في الرسم التخطيطي غرفة حرارية يتم من خلالها إرسال الماء إلى الطابق السفلي. يمكنك أيضًا ملاحظة صمامات الإغلاق ، والتي يجب أن تقف عند المدخل بالضرورة. يعتمد اختيار التركيبات على نوع النظام. تستخدم صمامات البوابة للبناء القياسي. ولكن إذا كنا نتحدث عن نظام معقد في مبنى متعدد الطوابق ، فإن الأسياد يوصون بأخذ صمامات كروية فولاذية.

عند توصيل وحدة المصعد الحراري ، من الضروري الالتزام بالمعايير. بادئ ذي بدء ، يتعلق هذا بنظم درجة الحرارة في غرف الغلايات. أثناء التشغيل ، يُسمح بالمؤشرات التالية:

عندما تكون درجة حرارة السائل في حدود 70-95 درجة مئوية ، يبدأ توزيعه بالتساوي في جميع أنحاء النظام بسبب تشغيل المجمع. إذا تجاوزت درجة الحرارة 95 درجة مئوية ، تبدأ وحدة المصعد في العمل على خفضها ، حيث يمكن أن يؤدي الماء الساخن إلى إتلاف المعدات في المنزل ، وكذلك الصمامات. هذا هو سبب استخدام هذا النوع من البناء في المباني متعددة الطوابق - فهو يتحكم في درجة الحرارة تلقائيًا.

التدفئة المركزية للمباني السكنية

من خلال خطوط الأنابيب الرئيسية ، يتم توفير المبرد من غرفة الغلاية المركزية إلى وحدة التدفئة في المبنى السكني ثم توزيعه على الشقق. في هذه الحالة ، يتم إجراء ضبط إضافي لدرجة إمداد الماء الساخن مباشرة عند نقطة التسخين ، حيث يتم استخدام المضخات الدائرية. تسمى هذه الطريقة لتزويد المبرد للمستهلك النهائي بالاستقلالية (لمزيد من التفاصيل: "التدفئة المركزية هي إيجابيات وسلبيات").

بالإضافة إلى ذلك ، يتم استخدام أنظمة التدفئة التابعة في المباني السكنية. في هذه الحالة ، يتم نقل المبرد إلى بطاريات الشقة دون توزيع إضافي مباشرة من CHP. في الوقت نفسه ، تكون درجة حرارة الماء مستقلة عما إذا كان يتم توفيره من خلال نقطة توزيع أو مباشرة إلى المستهلكين.

أعطال محتملة

يمكن أن يسمى العطل المتكرر عطل ميكانيكي للمصعد. قد يحدث هذا بسبب زيادة قطر الفوهة أو وجود عيوب في الصمامات أو انسداد الحوض. من السهل جدًا أن نفهم أن المصعد معطل - هناك انخفاضات ملحوظة في درجة حرارة الناقل الحراري بعد وقبل المرور بالمصعد. إذا كانت درجة الحرارة منخفضة ، فسيكون الجهاز مسدودًا ببساطة. في حالة وجود اختلافات كبيرة ، يلزم إصلاح المصعد. في أي حال ، عند حدوث عطل ، يلزم إجراء التشخيص.

يتم انسداد فوهة المصعد في كثير من الأحيان ، خاصة في المناطق التي تحتوي فيها المياه على العديد من المواد المضافة. يمكن تفكيك هذا العنصر وتنظيفه. في حالة زيادة قطر الفوهة ، يلزم تعديل هذا العنصر أو استبداله بالكامل.

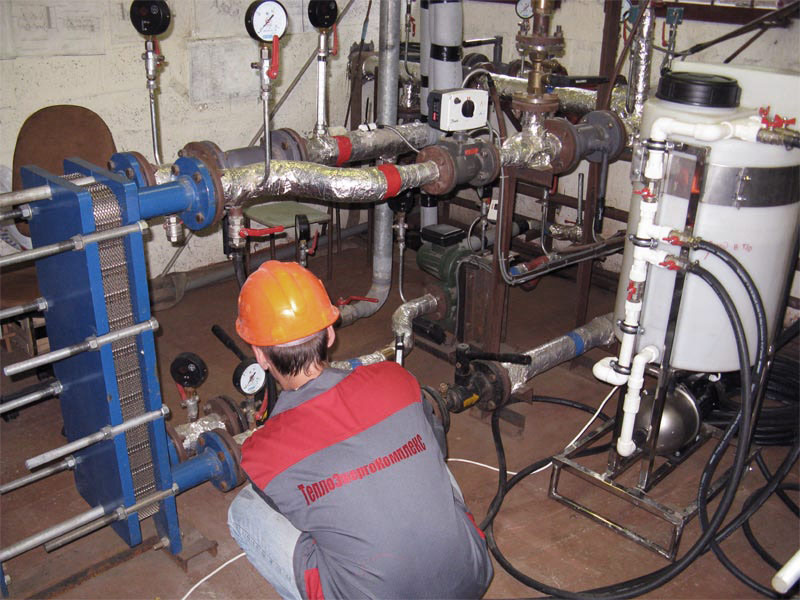

توضح الصورة عملية صيانة نظام تدفئة المصعد.

تشمل الأعطال الأخرى ارتفاع درجة حرارة الأجهزة والتسريبات والعيوب الأخرى الكامنة في خطوط الأنابيب. بالنسبة للحوض ، يمكن تحديد درجة الانسداد من خلال مؤشرات مقاييس الضغط. إذا زاد الضغط بعد الحوض ، فيجب فحص العنصر.

إجراءات إبرام اتفاقية الإمداد الحراري

توريد الموارد للإسكان والخدمات المجتمعية> الإمداد الحراري> دقة 808. تنظيم التدفئة في الاتحاد الروسي

إجراءات إبرام اتفاقية الإمداد الحراري

35- لإبرام عقد إمداد حراري مع مؤسسة إمداد حرارية واحدة ، يرسل مقدم الطلب طلبًا إلى مؤسسة إمداد حرارية واحدة لإبرام عقد إمداد حراري يحتوي على المعلومات التالية:

36.المستندات التالية مرفقة بطلب إبرام عقد إمداد حراري:

37 - كوثائق تؤكد اتصال التركيبات المستهلكة للحرارة لمقدم الطلب بالطريقة المنصوص عليها في نظام الإمداد الحراري ، فإن الأفعال الصادرة بشأن التوصيل والتوصيل والمواصفات التقنية مع علامة على تنفيذها وتصاريح العمل لمنظمات الإمداد الحراري هي تستخدم. في حالة فقد مقدم الطلب المستندات التي تؤكد اتصال التركيبات المستهلكة للحرارة بنظام الإمداد الحراري ، ولم يكن لدى المنظمة الموحدة لإمداد الحرارة ، تكون المنظمة المحددة ملزمة ، في غضون 10 أيام عمل من تاريخ تقديم الطلب ذي الصلة إليها من قبل مقدم الطلب ، بشكل مستقل على نفقة مقدم الطلب ، تحقق مما إذا كانت التركيبات المستهلكة للحرارة متصلة بشكل صحيح بنظام الإمداد الحراري وصنع إجراء مناسب بشأن أداء العمل وتنسيق الاتصال. في الوقت نفسه ، لا يمكن أن يتجاوز مبلغ التعويض الذي يُفرض من مقدم الطلب عن تكاليف مؤسسة إمداد حرارية واحدة للتحقق من توفر التوصيل المناسب 500 روبل لكل كائن واحد. في حالة توصيل مثل هذه التركيبات المستهلكة للحرارة بشبكات لا تنتمي إلى حق الملكية أو على أسس قانونية أخرى لمؤسسة إمداد حرارية واحدة ، يتم التحقق من الاتصال الصحيح من قبل ممثلين معتمدين من مؤسسة الإمداد الحراري بالاتفاق مع منظمة الشبكة الحرارية التي تتصل بها المنشآت المستهلكة للحرارة لمقدم الطلب بشبكاتها ، أو مع مالك مصدر الحرارة.الطاقة ، التي تتصل بها التركيبات المستهلكة للحرارة للمستهلك ، مع وضع إجراء على تحديد الميزانية العمومية وفقًا لقواعد الاتصال بأنظمة الإمداد الحراري ، التي تمت الموافقة عليها بموجب مرسوم حكومة الاتحاد الروسي المؤرخ 16 أبريل 2012 رقم 307. 38. يحق للمستهلك قبل 90 يومًا على الأقل من انتهاء الصلاحية من مدة عقد الإمداد الحراري ، أرسل طلبًا لتغيير الحجم المعلن لاستهلاك الطاقة الحرارية و (أو) ناقل الحرارة. يتم إجراء تغيير (مراجعة) الأحمال الحرارية بالطريقة التي تحددها الهيئة التنفيذية الاتحادية المعتمدة. 39. إذا كان الطلب لا يحتوي على المعلومات أو الوثائق المحددة في الفقرتين 35 و 36 من هذه القواعد ، فإن المنظمة الموحدة للإمداد الحراري ملزمة بإرسال مقترح إلى مقدم الطلب لتقديم المعلومات الناقصة و (أو) المستندات في غضون 3 أيام عمل من تاريخ استلام هذه المستندات. يجب تقديم المعلومات والمستندات المطلوبة في غضون 10 أيام عمل. تاريخ استلام الطلب هو تاريخ تقديم المعلومات والمستندات بالكامل. 40. منظمة الإمداد الحراري الموحدة ملزمة بإرسال نسختين من مسودة الاتفاقية الموقعة إلى مقدم الطلب في غضون 10 أيام عمل من تاريخ استلام الطلب المنفذ بشكل صحيح والوثائق اللازمة. يلتزم مقدم الطلب ، في غضون 10 أيام عمل من تاريخ استلام مسودة الاتفاقية ، بتوقيع الاتفاقية وإرسال نسخة واحدة من الاتفاقية إلى مؤسسة إمداد حرارية واحدة. 41. إذا فشل مقدم الطلب في تقديم المعلومات أو المستندات المحددة في الفقرتين 35 و 36 من هذه القواعد ، على النحو المنصوص عليه في الفقرة 39 من هذه القواعد ، أو إذا كان الطلب لا يمتثل لشروط الاتصال بشبكات الحرارة ، تلتزم منظمة إمداد الحرارة الموحدة ، بعد 30 يومًا من تاريخ إرسال مقدم الطلب بعرض لتقديم المعلومات والوثائق اللازمة كتابيًا ، وإخطار مقدم الطلب برفض إبرام عقد إمداد حراري ، مع الإشارة إلى أسباب هذا الرفض. 42. يعتبر عقد إمداد الحرارة لمواطن مستهلك مع مؤسسة إمداد حرارية واحدة مُبرمًا من تاريخ توصيل منشأته المستهلكة للحرارة بنظام الإمداد الحراري. 43.يعتبر عقد الإمداد الحراري المبرم لفترة معينة ممتدًا لنفس الفترة وبنفس الشروط ، إذا لم يعلن أي طرف قبل انتهاء فترة سريانه بشهر واحد عن إنهائه أو إبرام العقد بناءً على شروط أخرى.

_________________________________________

أنواع أنظمة المنزل

تحتوي المباني السكنية التي تحتوي على مجموعة كاملة من المرافق على عدة أنواع من الخدمات. كل منهم مسؤول عن نقل مورد معين. وفقًا لأنواع الموارد المنقولة ، يمكن تقسيمها إلى:

1. ميكانيكي.
2. الكهرباء.
3. صحية.

معدات الهندسة الميكانيكية

في معظم الحالات ، يتم تمثيل هذه المرافق من خلال مرافق المصعد ومزلقة القمامة.

يشمل اقتصاد المصعد جميع المصاعد والركاب والبضائع الموجودة في كل مدخل للمنزل. يتكون كل مصعد من عمود مصعد وغرفة محرك وكابينة وآليات دخول وخروج أرضية تلو الأخرى.

يتم تمثيل مجرى القمامة بقناة نقل بها فتحات تحميل أرضية وحجرة استقبال قمامة. هذه العناصر من المعدات شائعة.

الكهرباء

يمكن تقسيم العناصر الكهربائية إلى منزل مشترك وشقة.

البيت المشترك يحتوي على:

لوحة التبديل. أنه يحتوي على:

1. جهاز توزيع الإدخال (ASU) ، والذي يشتمل على كابل مصدر طاقة مشترك ، وتتباعد الكابلات لكل مدخل
2. وحدة قياس الكهرباء
3. معدات الحماية والسلامة (آلات).

• خطوط الكابلات تمتد من لوحة المفاتيح إلى لوحات المفاتيح الأرضية.
• لوحات التوزيع في كل طابق مع مفاتيح الحماية والسلامة (RCD ، الأجهزة الآلية) الموضوعة فيها لكل شقة أو أماكن أخرى في مبنى سكني وعدادات فردية.
• إنارة المناطق المشتركة.

تتكون الشقق من:

1. تم وضع الأسلاك الكهربائية في الداخل لكل مستهلك.
2. ملحقات الأسلاك (المقابس ، المفاتيح ، إلخ)

صحية

تتكون معدات السباكة في المباني السكنية والمباني السكنية من شبكات إمدادات المياه والصرف الصحي والتهوية والتدفئة. من بين هؤلاء ، يتعلق أحدهم بالكامل بالمنزل المشترك - هذه هي التهوية.

يتم تمثيل التهوية في معظم المباني السكنية فقط من خلال مكون العادم ، والذي يتضمن قنوات التهوية والأجهزة الطرفية - عواكس مثبتة على كل قناة فوق السطح.

أنابيب المياه. الجزء العام من هذه الشبكة يشمل:

• مدخل المبنى
• وحدة القياس
• شبكة أنابيب التوزيع (التعبئة) على طول الأرضية الفنية للمبنى إلى الناهضين ونقطة تسخين المياه (المرجل)
• الناهضون المياه الباردة والساخنة

تنتمي جميع صمامات الإغلاق والتحكم المثبتة على هذه الاتصالات أيضًا إلى المنزل العام.

المكون السكني يشمل:

• عدادات فردية
• مد الأنابيب داخل المباني الاستهلاكية
• نقاط التفكيك (صنابير ، صنابير ، إلخ)

الصرف الصحي. العناصر المشتركة:

• خطوط الأنابيب في تحت الأرض الفني للمبنى
• خطوط الصرف الصحي.

يشمل الجزء الفردي أنابيب الصرف الصحي الداخلية في كل شقة.

تدفئة. شائعة:

• وحدة حرارية
• عداد الطاقة الحرارية
• جهاز لتسخين الماء الساخن (غلاية)
• خطوط الأنابيب المتفرعة على طول التقنية تحت الأرض (التعبئة)
• الناهضون وخطوط الأنابيب الداخلية

تنتمي أجهزة التسخين إلى الأجهزة الفردية - المشعات وقضبان المناشف الساخنة.

تعد الأنظمة الهندسية الداخلية عنصرًا مهمًا في كل منزل. إنهم مسؤولون عن توفير جميع أنواع وسائل الراحة لسكانها دون انقطاع.

تؤثر الحالة المادية ودرجة تدهورها تأثيرا مباشرا على تكلفة الحفاظ على المنزل وعلى راحة سكانه.

لماذا تحتاج وحدة تدفئة

تقع نقطة التسخين عند مدخل مصدر التدفئة الرئيسي للمنزل. الغرض الرئيسي منه هو تغيير معلمات المبرد.لتوضيح الأمر بشكل أكثر وضوحًا ، تقلل الوحدة الحرارية درجة حرارة وضغط المبرد قبل أن يدخل المبرد أو المسخن. هذا ضروري ليس فقط حتى لا تتعرض للحرق من لمس جهاز التسخين ، ولكن أيضًا لإطالة عمر جميع معدات نظام التدفئة

هذا مهم بشكل خاص إذا كانت التدفئة داخل المنزل مخففة بالبولي بروبيلين أو الأنابيب البلاستيكية المعدنية. هناك طرق منظمة لتشغيل الوحدات الحرارية:

توضح هذه الأرقام الحد الأقصى والأدنى لدرجة حرارة المبرد في التدفئة الرئيسية.

أيضًا ، وفقًا للمتطلبات الحديثة ، يجب تركيب عداد حرارة في كل وحدة حرارية. الآن دعنا ننتقل إلى جهاز الوحدات الحرارية.

الموافقة على التشغيل

عندما يتم قبول تشغيل وحدة حرارية ، يتم التحقق من أن الرقم التسلسلي لجهاز القياس ، المشار إليه في جواز السفر الخاص به ، ونطاق القياس للمعلمات المحددة لمقياس الحرارة يتوافق مع نطاق القراءات المقاسة ، كذلك حسب وجود الأختام ونوعية التركيب.

يحظر تشغيل وحدة التدفئة في الحالات التالية:

• وجود روابط في خطوط الأنابيب غير منصوص عليها في وثائق المشروع.
• تشغيل العداد خارج معايير الدقة.
• وجود ضرر ميكانيكي بالجهاز وعناصره.
• كسر الأختام الموجودة على الجهاز.
• تدخل غير مصرح به في تشغيل وحدة التدفئة.

ماذا يقول شكل أنفك عن شخصيتك؟ يعتقد العديد من الخبراء أن النظر إلى الأنف يمكن أن يخبرنا كثيرًا عن شخصية الشخص.

لذلك ، في الاجتماع الأول ، انتبه إلى أنف شخص غير مألوف

لماذا تحتاج إلى جيب صغير على الجينز؟ يعلم الجميع أن هناك جيبًا صغيرًا على الجينز ، لكن القليل منهم فكر في سبب الحاجة إليه. ومن المثير للاهتمام أنه كان في الأصل مكانًا لجبل.

على عكس كل الصور النمطية: فتاة مصابة باضطراب وراثي نادر تنتصر على عالم الموضة اسم هذه الفتاة ميلاني جايدوس ​​، وقد اقتحمت عالم الموضة بسرعة وصادمة وملهمة ومدمرة للصور النمطية الغبية.

10 صور غامضة ستصدم قبل وقت طويل من ظهور الإنترنت وأساتذة Photoshop ، كانت الغالبية العظمى من الصور الملتقطة حقيقية. في بعض الأحيان ، أصبحت الصور لا تصدق حقًا.

15 أعراض السرطان تتجاهل النساء في أغلب الأحيان العديد من علامات الإصابة بالسرطان تشبه تلك الخاصة بأمراض أو حالات أخرى ، لذلك غالبًا ما يتم تجاهلها.

إيلاء الاهتمام لجسمك. إذا لاحظت

كيف تبدو أصغر سنًا: أفضل قصات الشعر لمن هم فوق 30 ، 40 ، 50 ، 60 فتاة في العشرينات من العمر لا تقلق بشأن شكل وطول شعرهن. يبدو أنه تم إنشاء الشباب لإجراء تجارب على المظهر وتجعيد الشعر الجريء. ومع ذلك ، بالفعل

كيف يتم ترتيب الوحدة الحرارية

بشكل عام ، تم تصميم الجهاز الفني لكل نقطة حرارة بشكل منفصل ، اعتمادًا على المتطلبات المحددة للعميل. هناك العديد من المخططات الأساسية لتنفيذ نقاط الحرارة. دعونا ننظر إليهم بدورهم.

وحدة حرارية تعتمد على المصعد.

مخطط النقطة الحرارية على أساس وحدة المصعد هو أبسط وأرخص. عيبه الرئيسي هو عدم القدرة على تنظيم درجة حرارة المبرد في الأنابيب. وهذا يسبب إزعاجًا للمستخدم النهائي واستهلاكًا مفرطًا للطاقة الحرارية في حالة ذوبان الجليد خلال موسم التدفئة. دعونا نلقي نظرة على الشكل أدناه ونفهم كيف تعمل هذه الدائرة:

بالإضافة إلى ما هو مذكور أعلاه ، يمكن تضمين مخفض خفض الضغط في الوحدة الحرارية. يتم تثبيته عند التغذية أمام المصعد. المصعد هو الجزء الرئيسي من هذا المخطط ، حيث يتم خلط المبرد المبرد من "العودة" مع المبرد الساخن من "الإمداد". يعتمد مبدأ تشغيل المصعد على خلق فراغ عند مخرجه.نتيجة لهذا الخلخ ، يكون ضغط سائل التبريد في المصعد أقل من ضغط سائل التبريد في "العودة" ويحدث الخلط.

وحدة حرارية تعتمد على مبادل حراري.

تسمح لك نقطة الحرارة المتصلة من خلال مبادل حراري خاص بفصل المبرد الحراري عن المبرد الرئيسي للتدفئة من حامل الحرارة داخل المنزل. يسمح فصل الناقلات الحرارية بإعدادها بمساعدة المضافات الخاصة والترشيح. مع هذا المخطط ، هناك فرص كثيرة لتنظيم ضغط ودرجة حرارة سائل التبريد داخل المنزل. هذا يقلل من تكاليف التدفئة. من أجل الحصول على تمثيل مرئي لهذا التصميم ، انظر إلى الشكل أدناه.

يتم خلط المبرد في مثل هذه الأنظمة باستخدام الصمامات الحرارية. في أنظمة التدفئة هذه ، من حيث المبدأ ، يمكن استخدام مشعات تسخين الألمنيوم ، لكنها ستستمر لفترة طويلة فقط إذا كانت جودة المبرد جيدة. إذا تجاوز الرقم الهيدروجيني لسائل التبريد الحدود المعتمدة من قبل الشركة المصنعة ، فيمكن تقليل عمر خدمة مشعات الألمنيوم بشكل كبير. لا يمكنك التحكم في جودة المبرد ، لذلك من الأفضل تشغيله بأمان وتركيب مشعات ثنائية المعدن أو من الحديد الزهر.

يمكن توصيل الماء الساخن المنزلي بهذه الطريقة عبر مبادل حراري. يقدم هذا نفس الفوائد من حيث درجة حرارة الماء الساخن والتحكم في الضغط. تجدر الإشارة إلى أن شركات الإدارة عديمة الضمير يمكن أن تخدع المستهلكين عن طريق خفض درجة حرارة الماء الساخن بمقدار درجتين. بالنسبة للمستهلك ، هذا غير ملحوظ تقريبًا ، ولكن على نطاق المنزل ، فإنه يتيح لك توفير عشرات الآلاف من الروبلات شهريًا.

تحليل المخطط

كما تفهم ، يتكون التجميع من المرشحات والمصعد والأجهزة والتجهيزات. إذا كنت تخطط للمشاركة بشكل مستقل في تثبيت هذا النظام ، فعليك فهم المخطط. مثال مناسب هو مبنى شاهق ، يوجد في الطابق السفلي دائمًا وحدة مصعد.

في الرسم التخطيطي ، يتم تمييز عناصر النظام بالأرقام:

1 ، 2 - تشير هذه الأرقام إلى خطوط الإمداد والعودة المثبتة في محطة التدفئة.

3.4 - خطوط أنابيب الإمداد والعودة المثبتة في نظام التدفئة للمبنى (في حالتنا ، هذا مبنى متعدد الطوابق).

6 - توجد تحت هذا الشكل المرشحات الخشنة ، والتي تُعرف أيضًا باسم مجمعات الطين.

يتضمن التركيب القياسي لنظام التدفئة هذا أجهزة التحكم ومجمعات الطين والمصاعد والصمامات. اعتمادًا على التصميم والغرض ، يمكن إضافة عناصر إضافية إلى العقدة.

مثير للاهتمام! اليوم ، في المباني متعددة الطوابق والشقق ، يمكنك العثور على وحدات المصاعد المجهزة بمحرك كهربائي. هناك حاجة لمثل هذه الترقية من أجل تنظيم قطر الفوهة. بفضل المحرك الكهربائي ، يمكنك ضبط ناقل الحرارة.

تجدر الإشارة إلى أن المرافق العامة تزداد تكلفة كل عام ، وهذا ينطبق أيضًا على المنازل الخاصة. في هذا الصدد ، يقوم مصنعو الأنظمة بتزويدهم بأجهزة تهدف إلى توفير الطاقة. على سبيل المثال ، قد تحتوي الدائرة الآن على منظمات التدفق والضغط ، ومضخات الدوران ، وحماية الأنابيب وعناصر معالجة المياه ، فضلاً عن الأتمتة التي تهدف إلى الحفاظ على الوضع المريح.

نوع آخر من مخطط عقدة المصعد الحراري لمبنى متعدد الطوابق.

أيضًا ، في الأنظمة الحديثة ، يمكن تركيب وحدة قياس الطاقة الحرارية. من الاسم يمكنك أن تفهم أنه مسؤول عن حساب استهلاك الحرارة في المنزل. إذا كان هذا الجهاز مفقودًا ، فلن تكون المدخرات مرئية. يسعى معظم أصحاب المنازل والشقق الخاصة إلى تركيب عدادات للكهرباء والماء ، لأنهم يدفعون أقل بكثير.

مبدأ التشغيل ووصف التصميم

الحل الأكثر وضوحًا هو تقليل درجة الحرارة عن طريق خلط المبرد المبرد من أنبوب الإرجاع.يتم تنفيذ هذه المهمة بواسطة وحدة درجة حرارة المصعد.

يتكون التصميم من 3 فوهات:

1. مدخل. يتلقى الماء الساخن من خط مشترك مع ارتفاع درجة الحرارة.
2. عودة. متصل بخط العودة.
3. خلط. يزود المبرد بدرجة حرارة عادية لأجهزة التدفئة في المبنى.

لضمان التشغيل المستقل ، يتم توفير حاقن في التصميم. من الضروري تقليل الضغط إلى الوضع الطبيعي ، ولكنه يؤدي وظيفة مهمة جدًا بالإضافة إلى ذلك.

يدخل الماء المسخن إلى فوهة الحاقن ويدخل منطقة الخلط بسرعة عالية. يؤدي هذا إلى إنشاء فراغ (منطقة ذات ضغط منخفض) ، مما يضمن تدفق المبرد المبرد من أنبوب الإرجاع.

يسمح لك الضغط الناتج في الوحدة الحرارية للمصعد بإنشاء معدل تدفق ثابت. هذا يسهل إلى حد ما عمل مضخات المياه ويساهم في إنشاء نفس نظام درجة الحرارة لجميع المستهلكين ، بغض النظر عن ترتيب الاتصال بنظام التدفئة.

طرق التنظيم

من المعلمات المهمة في تشغيل وحدة المصعد تنظيم توريد المبرد شديد السخونة. اعتمادًا على العوامل الخارجية ، قد تختلف درجة حرارة الماء في أنبوب الإرجاع. يتأثر ذلك بعدد المستخدمين المتصلين حاليًا والوقت من العام وحالة المبنى.

لضمان ظروف درجة الحرارة المثلى ، يجب أن تكون وحدة المصعد مجهزة بأجهزة استشعار درجة الحرارة وأجهزة قراءة الضغط. يجب تثبيت كل مجموعة على جميع الأنابيب المتصلة.

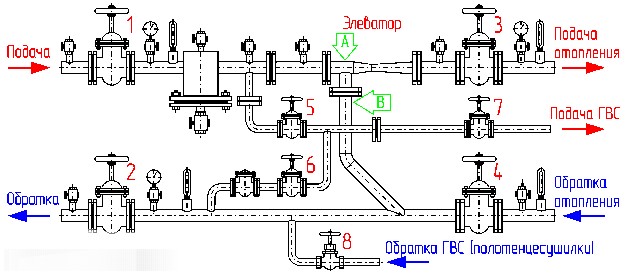

فيما يلي أحد أكثر الخيارات شيوعًا لربط مجموعة المصعد.

1 - صمام ثلاثي. 2 - صمام ، 3 - صمام سد ، 4 ، 12 - مصائد الطين ، 5 - صمام فحص ، 6 - غسالة دواسة الوقود ، 7 - تركيب ، 8 - مقياس حرارة ، 9 - مقياس ضغط ، 10 - مصعد ، 11 - مقياس حرارة ، 13 - عداد المياه ، 14 - منظم تدفق المياه ، 15 - منظم البخار ، 16 - الصمامات ، 17 - الالتفافية.

تعمل هذه الدائرة في الوضع اليدوي. يوفر تصميم المصعد صمام تحكم يقلل (يزيد) من تدفق الماء الساخن.

مزايا هذا النظام هي:

1. يمكن تشغيله بدون توصيل مصدر الطاقة.
2. تكلفة تصميم وتركيب منخفضة.
3. الموثوقية.

عيوب:

1. لا يوجد وضع تلقائي للتشغيل.
2. كفاءة منخفضة ، حيث يمكن أن تتغير درجة حرارة المبرد عند المدخل في أي وقت ، مما سيؤثر على الفور على تدفئة المباني السكنية.

ولكن في الوقت الحالي ، توجد أنظمة آلية تسمح بالحفاظ على درجة الحرارة المطلوبة دون تدخل بشري.

لهذا الغرض ، يتم استخدام صمامات التوزيع بمحرك كهربائي ومضخة دائرية. يتم توصيل المحرك الكهربائي بجهاز استشعار درجة الحرارة وعندما يتغير ، فإنه يغير بوابة الصمام. المضخة ضرورية أيضًا لضمان دوران المبرد في النظام.

إجراء تركيب وحدة القياس

قبل تركيب وحدة قياس الطاقة الحرارية ، من المهم إجراء مسح للمنشأة وتطوير وثائق المشروع. يقوم المتخصصون الذين يصممون أنظمة التدفئة بإجراء جميع الحسابات اللازمة واختيار الأجهزة والمعدات ومقياس الحرارة المناسب

بعد تطوير وثائق المشروع ، من الضروري الحصول على موافقة من المنظمة التي تزود الطاقة الحرارية. هذا مطلوب بموجب القواعد الحالية لحساب الطاقة الحرارية ومعايير التصميم.

فقط بعد الاتفاق يمكنك تثبيت وحدات القياس الحراري بأمان. يتكون التثبيت من إدخال أجهزة قفل ووحدات في خطوط الأنابيب والأعمال الكهربائية.يتم الانتهاء من أعمال التركيبات الكهربائية من خلال توصيل أجهزة الاستشعار وعدادات التدفق بالحاسبة ثم بدء تشغيل الآلة الحاسبة لإجراء قياس الطاقة الحرارية.

بعد ذلك يتم ضبط جهاز قياس الطاقة الحرارية والذي يتمثل في التحقق من قابلية تشغيل النظام وبرمجة الآلة الحاسبة ، ومن ثم يتم تسليم المنشأة للجهات المنسقة للمحاسبة التجارية والتي يتم إجراؤها بواسطة عمولة خاصة يمثلها شركة توريد الحرارة. تجدر الإشارة إلى أن وحدة القياس هذه يجب أن تعمل لبعض الوقت ، والتي تتراوح من 72 ساعة إلى 7 أيام للمؤسسات المختلفة.

من أجل الجمع بين عدة عقد قياس في شبكة إرسال واحدة ، سيكون من الضروري تنظيم الإزالة عن بُعد ومراقبة معلومات القياس من عدادات الحرارة.

مشاكل محتملة

النظام الحراري للمنزل هو آلية معقدة. بعض الأعطال والأعطال أمر لا مفر منه. ولكن غالبًا ما تنشأ مشاكل في وحدة التدفئة ، وهي أعطال المصعد. أسباب ذات طبيعة ميكانيكية: عيوب في معدات الإغلاق ، انسداد المرشحات. وبسبب ذلك ، يوجد اختلاف في درجات الحرارة في الأنابيب قبل وبعد المرور بالمصعد. إذا لم يكن الاختلاف كبيرًا ، فالمشكلة ليست خطيرة: تحتاج فقط إلى تنظيف المصعد. خلاف ذلك ، هناك حاجة إلى إصلاحات.

تشمل المشاكل الأخرى لوحدة التسخين زيادة درجة الحرارة المسموح بها لمعدات القياس ، وحدوث تسرب في الأنابيب. عند انسداد المرشحات ، يزداد الضغط في الأنابيب.

الأهمية! في حالة حدوث أي عطل ، من الضروري تشخيص نظام التدفئة بالكامل. كما ذكرنا سابقًا في المقالة ، تعتبر عُقد المصعد تقنية قديمة.

تدريجيًا ، في المباني السكنية ، يتم استبدالها بوحدات تسخين أوتوماتيكية لا تتطلب تحكمًا بشريًا ثابتًا ويتم تنظيم جميع المؤشرات من تلقاء نفسها.

كما ذكرنا سابقًا في المقالة ، تعتبر عُقد المصعد تقنية قديمة. تدريجياً ، يتم استبدالها في المباني السكنية بوحدات تسخين أوتوماتيكية ، والتي لا تتطلب مراقبة مستمرة من قبل شخص وتنظم جميع المؤشرات بأنفسها.

عيب أنظمة التدفئة هذه هو التكلفة العالية ، وكأي جهاز آلي يعمل بالكهرباء.

ومع ذلك ، فإن الأجهزة مدمجة في مخطط العقد أحادية الدائرة التي تجعل من الممكن تنظيم درجة الحرارة والضغط في المبرد الوارد. وبالتالي ، فإنه يسمح للناس بتوفير المال عند الدفع مقابل الخدمات المجتمعية.

ما هو المبادل الحراري وكيف يعمل؟

تحياتي لكل من يقرأ مدونتي! اليوم أريد أن أقدم لكم مقالًا آخر مخصصًا للتدفئة. سأخبرك في هذا المقال عن مكان غريب في قبو منزلك يسمى نقطة التسخين (أو عقدة الحرارة). تهدف المقالة إلى إعطائك فكرة عامة عن ماهية العقدة الحرارية وكيف تعمل وسبب الحاجة إليها. لنبدأ بأكثر هذه الأسئلة جوهرية.

2 جهاز ومخطط الوحدة الحرارية

وحدة التدفئة ، التي يتم تركيبها وفقًا للتصميم الأولي في أنظمة المرافق في المباني السكنية ، مصنوعة من مجموعة كاملة من المعدات والأجهزة. مثل هذا الجهاز قادر على أداء من وظيفة إلى عدة وظائف ، مثل:

1. قياس كمية وكتلة الطاقة الحرارية وضغطها ودرجة حرارة السائل المتداول عبر خط الأنابيب ووقت التشغيل.
2. تراكم وتخزين هذه المعلومات على وسائل الإعلام المحلية.
3. اعرضه على أجهزة القياس.

بناءً على البيانات التي تم الحصول عليها ، يتم فحص تشغيل معدات التدفئة في المباني السكنية وتنفيذ تنظيمها وصيانتها.

جهاز القياس هو جهاز مثل عداد ، تتكون دائرته من:

1. المقاومة الحرارية.
2. حاسبة الحرارة.
3. محول التدفق الأساسي.

اعتمادًا على طراز المحول الأساسي الذي تم تثبيته (مع خيارات قياس الدوامة أو الموجات فوق الصوتية أو الكهرومغناطيسية أو مقياس سرعة الدوران) ، يمكن أن يشتمل مقياس الحرارة على مرشحات وأجهزة استشعار للضغط.

رسم تخطيطي للوحدة الحرارية

تتكون وحدة قياس الطاقة الحرارية من العناصر التالية:

1. وقف الصمامات.
2. مقياس الحرارة.
3. محول حراري.
4. غريازيفيك.
5. عداد التدفق.
6. جهاز استشعار حراري لخط أنابيب العودة.
7. معدات إضافية.

إن تركيب مخطط معدات قياس الحرارة في مبنى سكني ، بدوره ، يعني المتطلبات الأساسية التالية

• الحاجة إلى تثبيت مخطط معدات القياس حصريًا على الواجهة بين الميزانية العمومية التي تنتمي إلى خطوط الأنابيب في الأماكن الأقرب للصمامات الرئيسية لمصدر التدفئة ؛
• حظر تنظيم مشروع لاختيار المبرد للاحتياجات الشخصية في نظام التدفئة العام ؛
• يتم تنظيم متوسط ​​المعلمات اليومية للساعة ومتوسط ​​المبرد وفقًا لقراءات معدات المحاسبة ؛
• يتم تثبيت أجهزة القياس على خطوط أنابيب الإرجاع الخاصة بالتيار الكهربائي ويتم وضعها حتى نقطة اتصال خط أنابيب المدخل.

من أجل تنفيذ اللوائح والرقابة المختصة على المعدات الموصوفة ، تقوم الخدمات المختصة بإجراء فحص كفء لتركيبها وتشغيلها.

2.1 من يقوم بتركيب وصيانة وحدة التدفئة في المباني السكنية؟

في المباني متعددة الشقق ، تعمل التدفئة المركزية (TS) وإمدادات المياه الساخنة (DHW) ، ويقع خط الأنابيب الرئيسي لتزويدها في الطوابق السفلية ، وتجهيزها بصمامات الإغلاق. يسمح لك هذا الأخير بفصل نظام إمداد التدفئة داخل المنزل عن الشبكة الخارجية.

تم تجهيز الوحدة الحرارية نفسها بمجمعات الطين والصمامات والأجهزة ولها جهاز مثل المصعد في تصميمها. من بينها ، تتطلب الصيانة المستمرة ، كقاعدة عامة ، حوضًا ، وهو عبارة عن أنبوب فولاذي بقطر DN = 159-200 مم وهو ضروري لتجميع الأوساخ القادمة من خط الأنابيب الرئيسي لحماية خطوط الأنابيب وأجهزة التدفئة من التلوث.

تركيب وحدة حرارية ، صيانتها ، بما في ذلك التنظيف - عمل الأقفال التي تخدم مبنى سكني ، والوفاء بمتطلبات منظمة تقدم الإسكان والخدمات المجتمعية.
