نظام تدفئة ثنائي الأنابيب يعمل بكفاءة وموثوقية لمنزل خاص

نظام تدفئة مسدود

من بين العديد من أنواع أنظمة التدفئة الحالية ، غالبًا ما يتوقف اختيار المطورين عند طريق مسدود. ما هو نظام التدفئة مسدود؟

هذا هو اسم أحد أنواع الشبكات ثنائية الأنابيب ، والتي تتميز باختلاف مدة خطوط أنابيب الإمداد والعودة. على الرغم من أنه في إصدار أحادي الأنبوب ، من الممكن أيضًا وجود نظام مسدود.

يتحرك المبرد في مثل هذا المخطط في اتجاهين متعاكسين على طول أنابيب الإمداد والعودة. بدوره ، ينقسم نظام الطريق المسدود أيضًا إلى نوعين: عمودي وأفقي.

• يتضمن المخطط الرأسي توصيل المشعات بالناهض. في هذه الحالة ، هناك دوران غير متساوٍ لسائل التبريد. نظرًا لأن حلقات الدوران الموجودة بالقرب من الناهض أقصر من الحلقات البعيدة. في هذه الحالة ، ترتفع درجة حرارة الغرف البعيدة عن مصدر الحرارة لفترة أطول وأسوأ من الغرف القريبة منها. تستخدم هذه الشبكات ، كقاعدة عامة ، في المباني متعددة الطوابق.
• تعتبر الأسلاك الأفقية المسدودة لنظام التدفئة أكثر اقتصادا وسهلة التركيب. يتكون من سلسلة من أجهزة التدفئة ، مدمجة في مخطط مشترك عن طريق خطوط أنابيب الإمداد والعودة. مع الدوران الطبيعي لسائل التبريد ، يمكن لهذا المخطط العمل في المباني ذات المساحة الصغيرة والحجم. بالنسبة للحالات الأخرى ، من الضروري تنظيم الحركة القسرية للماء الساخن عبر النظام.

ما هو نظام التدفئة مسدود

أنظمة تسخين المياه المبرد متنوعة في تصميمها. اعتمادًا على عدد الخطوط الرئيسية ، يمكن أن تكون أحادية الأنبوب وأنبوبين ، ووفقًا لموقع الناهضين - أفقيًا ورأسيًا (بناءً على موقع خط الإمداد). في حالة الأسلاك الرأسية ، يمكن خلط الأنظمة ، وكذلك مع الأسلاك العلوية والسفلية. يحدد مخطط مد خط الأنابيب التقسيم إلى نوعين من الأنظمة: نظام تسخين مسدود ونظام يمكن فيه استخدام حركة المياه في التيار الكهربائي.

كل من أنظمة التدفئة لها مزاياها وعيوبها. قبل اتخاذ قرار بشأن اختيار نظام لبناء منزل ، تحتاج إلى التعرف على نقاط القوة والضعف في الأنواع الموجودة ، لأنها يمكن أن تصبح حاسمة في ظروف مختلفة.

مزايا وعيوب تركيب أنبوبين للتدفئة

تشمل المزايا العوامل التالية:

• القدرة على ضبط درجة تسخين المشعات بسهولة ويسر في كل غرفة على حدة ؛
• تسخين الأجسام الكبيرة مقارنة بنظام أحادي الأنابيب ؛
• ضمان راحة المكوث في الغرفة

مساوئ أنظمة التدفئة هذه هي:

• الحاجة إلى خط أنابيب ممدود ، وكذلك التركيبات ، والسحابات ، والصمامات ، وعناصر ربط أنابيب التسخين ؛
• أعمال تركيب كثيفة العمالة ؛
• تكلفة أعلى (مقارنة بأنظمة الأنابيب الواحدة) للمواد والعمل المنجز

طرق الأسلاك

يمكن تنظيم مخطط نظام التسخين المسدود بمصدر تبريد علوي أو سفلي. غالبًا ما يتم استخدام الأسلاك العلوية في الدوران الطبيعي ، ولا يمكن استخدام الأسلاك السفلية إلا إذا كانت هناك مضخة دوران في الدائرة.

في الحالة الأولى ، يتم تثبيت خطوط الأنابيب بمنحدرات إلزامية لزيادة كفاءة حركة المبرد. يتم تثبيت خزان التمدد من النوع المفتوح في الجزء العلوي من النظام.

الطريقة الأنسب لتوصيل المشعات في نظام تسخين ذو طرفين مسدود مع دوران طبيعي هي قطري.يجب تركيب رافعة Mayevsky أو ​​فتحة تهوية بتصميم مختلف على كل بطارية.

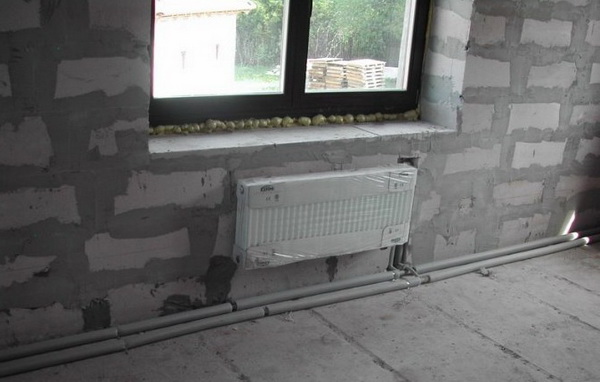

تتضمن الأسلاك السفلية وضع أنابيب الإمداد والتفريغ فوق سطح الأرض. في هذه الحالة ، يتم وضع الأنابيب واحدة فوق الأخرى - التغذية من الأعلى. يتم زرع مضخة الدوران وخزان التمدد المغلق من نوع الغشاء في أنبوب الإرجاع على مسافة قصيرة من أنبوب مدخل الغلاية ، إذا كان أحادي الدائرة. في الغلايات ذات الدائرة المزدوجة ، توجد المضخة والخزان داخل الجسم وهما من عناصر معدات التدفئة.

نظام طريق مسدود تسخين من القاع الأسلاك جيدة لأن خطوط الأنابيب الرئيسية يمكن أن تغرق في هيكل الأرضية أو تغلق بصندوق صغير خلف قاعدة عريضة. أكبر عيبها هو اعتمادها على الكهرباء. ومع ذلك ، يتم حل المشكلة عن طريق شراء مولد صغير يساعد في حالة عدم وجود الكهرباء. يمكن توصيل المشعات بأي شكل من الأشكال: سفلي أو قطري أو جانبي.

يوجد أيضًا نظام تدفئة كتف مسدود. يظهر أحد الأصناف ذات التوصيل الجانبي للمشعات في الرسم التخطيطي لمنزل من طابقين:

يمكن لسائل التبريد أن يخدم الشبكة بأكملها في نفس الوقت ، وفي نفس الوقت ، يمكن لكل ذراع من النظام العمل بشكل مستقل. بالإضافة إلى ذلك ، يتم تثبيت الصمامات عند مدخل ومخرج كل مشعاع. من الملائم ضبط درجة حرارة التسخين في كل غرفة.

تركيب أنبوبين للتدفئة

بغض النظر عن نوع التدفئة ذات الأنبوبين التي تفضلها ، يجب أن يقتصر تركيبها على تركيب البطاريات وخطوط الأنابيب وخزان التمدد والمرجل. من مولد الحرارة ، يتم تفريغ الأنبوب الرئيسي ، لتزويد المبرد الساخن ، المتصل بخزان تمدد مزود بمصرف وأنبوب إشارة.

علاوة على ذلك ، تتم إزالة خط أنابيب الخط العلوي من الخزان ، حيث يتم بالفعل وضع الأنابيب على التوالي على جميع المشعات في المنزل. عند النقطة المشار إليها في المشروع (يمكن أن تكون عند مدخل تركيب الغلاية وفي المخرج) ، يتم تثبيت ممر جانبي مع صنابير ومضخة دوران.

يتم رسم خط عودة موازٍ للخط العلوي ، متصلاً بالمشعات - يتم إحضار هذا الخط وتقطيعه في الجزء السفلي من المرجل. نتيجة لذلك ، ستتلقى دائرة تدفئة مغلقة ، والتي ستتيح لك الحفاظ على درجة حرارة مريحة في المنزل. إذا كنت ترغب في التحكم في استهلاك الطاقة الحرارية ، يمكنك تثبيت منظمات الحرارة.

بفضل قدرة بعض الطرز على التحكم تلقائيًا في تشغيل الغلاية ، وتشغيل أو إيقاف تشغيل الموقد الإضافي إذا لزم الأمر ، يتم استهلاك الطاقة والوقود بشكل اقتصادي. يجب أن نتذكر أن نظام التسخين المسدود يتطلب عددًا أقل من الأنابيب للتركيب ، ولكن عند إعداده ، يكون الأمر أكثر تعقيدًا.

المزيد عن هذا الموضوع على موقعنا:

1. ما هي أنواع أنظمة التدفئة لمبنى سكني ومنزل خاص
   بالتأكيد يريد أي شخص أن يأتي إلى منزله المريح والدافئ والدافئ في الشتاء. لكن لهذا تحتاج إلى الاهتمام بالتدفئة. ولا يهم أين نحن.

إزالة الجليد من نظام التدفئة - بدء تشغيل نظام التدفئة لمنزل خاص بعد وقوع حادث

تعد إزالة الجليد من نظام التدفئة أمرًا مزعجًا إلى حد ما ، لذلك من الضروري منع التجميد حتى أثناء بناء المنزل أو أثناء تركيب نظام التدفئة

مهم في موسم التدفئة

وحدة المصعد لنظام تدفئة المنزل
قبل البدء في تركيب نظام التدفئة ، من الضروري معرفة الفئة التي ينتمي إليها المنزل - منزل خاص أو شقة. إذا تحدثنا عن الشقة ، تسود هنا المركزية.
جميع أنواع أنظمة التدفئة - تعتمد ، مستقلة ، مارة ، هايبر إنفيرتر
المبدأ الرئيسي الذي يتم من خلاله تقسيم جميع أنظمة التدفئة إلى مجموعتين رئيسيتين هو كيفية دوران المبرد في الأنابيب الخاصة بهم. تستطيع.

بعض ميزات جهاز التسخين المسدود

لتجنب الأخطاء ، لمنع التعديلات والاستهلاك المفرط للمواد ، تحتاج إلى معرفة الفروق الدقيقة التالية:

يتم حساب الطاقة والإنتاجية لأي نظام تدفئة ، بما في ذلك نظام مسدود ، وفقًا للأقطار الداخلية لأنابيب المدخل والمخرج. تشير الرسومات والمخططات إلى رموز غير معروفة للجميع. لذلك ، إذا كان هناك نقش DN 20 ، فإنه يشير إلى القطر الداخلي للأنبوب أو عنصر التوصيل. وتشير الأيقونة Ø33x3 إلى القطر الخارجي للأنبوب وسماكة جداره

من المهم معرفة ذلك لتجنب الأخطاء عند الشراء.
إذا تم إنشاء شبكة واسعة النطاق مسدودة ، فسيتم تثبيت صمامات الإغلاق والتحكم عند مدخل ومخرج كل كتف. يوصى بتركيب حنفيات مجهزة بجهاز لتصريف الهواء والماء الزائد.
من المهم عدم الخلط بين تعديلات منظمات الحرارة للبطاريات

تتمتع الأجهزة المخصصة للاستخدام في أنظمة الجاذبية بإنتاجية أعلى.
يجب تجميع خط أنابيب الإمداد من أنابيب بأقطار مختلفة. يجب أن ينخفض ​​تدريجياً من الأول إلى طريق مسدود.
يجب مراعاة المنحدر عند ترتيب جميع الأنظمة. فقط من أجل الدوران الطبيعي لسائل التبريد ، سيكون أكثر ، حوالي 5 مم لكل 1 متر من الأنابيب ، للحركة القسرية - أقل. يكفي 2-3 مم لكل متر من الطول.

نظام التسخين المسدود سهل التركيب وبأسعار معقولة. يمكنك تثبيته في منزل من طابق واحد بمفردك ، ولديك بعض مهارات صناعة الأقفال. هذا ينطبق فقط على الأسلاك نفسها. نظرًا لأنه لا يُسمح بتنفيذ جزء الغاز أو الكهرباء من التشريع إلا من قبل المتخصصين الذين لديهم تصاريح وموافقات خاصة.

أنواع أنظمة التدفئة المسدودة

نظام تدفئة مسدود. وهو نوع فرعي من الأنبوبين ، ويتميز باختلاف واضح في طول حلقات الدوران - يمكن أن يكون بدوره رأسيًا وأفقيًا.

في النظام الرأسي ، يسود مبدأ توصيل جميع الأجهزة بناهض رأسي (حلقات الدوران الموجودة بالقرب من الناهض أقصر مقارنةً بتلك الموجودة على مسافة). يؤدي التطبيق العملي لهذا المبدأ إلى كثافة غير متساوية لدورة المياه - ونتيجة لذلك ، يتم تسخين الغرف المختلفة في المبنى بشكل مختلف.

بتقييم هذا المخطط فقط من وجهة النظر هذه ، يمكننا أن نستنتج أنه غير عملي ، لأن عدم القدرة على تسخين جميع الغرف بالتساوي هو عيبه الكبير. يستخدم المخطط ، كقاعدة عامة ، لترتيب المباني متعددة الطوابق.

بالنسبة لنظام التسخين الأفقي المسدود ، فإن مبدأه هو توصيل خطين من الأنابيب بالسخانات - مباشر وعكسي. من حيث التصميم ، فهو أبسط من الرأسي ، لأن كلا الخطين لهما نفس أبعاد عناصر التوصيل والأنابيب.

من المهم أيضًا أن يكون أكثر اقتصادا من حيث استهلاك المواد. عيبه الرئيسي هو صعوبة موازنة المشعات الفردية.

إذا قارنا مخطط الأسلاك لنظام تسخين من النوع المسدود بدوائر من أنواع أخرى ، فإن الأول له ميزة - يمكن ترتيبه مع أي دوران لسائل التبريد (سواء كان طبيعيًا أو قسريًا)

من المهم مراعاة أنه مع الدوران الطبيعي ، فإن المخطط مناسب فقط لبناء منازل من طابق واحد وطابقين. لا يمكن استخدام مثل هذا المخطط للمباني متعددة الطوابق إلا إذا كان هناك دوران قسري لسائل التبريد
