ما هو القاذف في محطة الضخ وكيف يعمل

اختيار داخلي أو خارجي

اعتمادًا على موقع التثبيت ، يتم تمييز القاذفات البعيدة والمدمجة. لا يوجد فرق كبير في ميزات تصميم هذه الأجهزة ، لكن موقع القاذف لا يزال يؤثر بطريقة ما على كل من تركيب محطة الضخ وتشغيلها.

لذلك ، عادة ما يتم وضع القاذفات المدمجة داخل مبيت المضخة أو بالقرب منها. نتيجة لذلك ، يشغل القاذف مساحة على الأقل ، ولا يلزم تثبيته بشكل منفصل ، يكفي إجراء التثبيت المعتاد لمحطة الضخ أو المضخة نفسها.

بالإضافة إلى ذلك ، فإن القاذف الموجود في السكن محمي بشكل موثوق من التلوث. يتم سحب الماء بالفراغ والعكس مباشرة في مبيت المضخة. ليست هناك حاجة لتركيب مرشحات إضافية لحماية القاذف من الانسداد بجزيئات الطمي أو الرمل.

ومع ذلك ، يجب أن نتذكر أن مثل هذا النموذج يوضح أقصى قدر من الكفاءة في الأعماق الضحلة ، حتى 10 أمتار. تم تصميم المضخات ذات القاذف المدمج لمثل هذه المصادر الضحلة نسبيًا ، وميزتها أنها توفر رأسًا ممتازًا للمياه الواردة.

ونتيجة لذلك ، فإن هذه الخصائص كافية لاستخدام المياه ليس فقط للاحتياجات المنزلية ، ولكن أيضًا للري أو العمليات التجارية الأخرى. هناك مشكلة أخرى تتمثل في زيادة مستوى الضوضاء ، حيث يتم إضافة التأثير الصوتي من الماء الذي يمر عبر القاذف إلى اهتزاز المضخة قيد التشغيل.

إذا تم اتخاذ قرار بتثبيت مضخة بها قاذف مدمج ، فسيتعين عليك الاهتمام بعزل الصوت بعناية خاصة. يوصى بتركيب المضخات أو محطات الضخ ذات القاذف المدمج خارج المنزل ، على سبيل المثال ، في مبنى منفصل أو في غواصة البئر.

يجب أن يكون المحرك الكهربائي للمضخة ذات القاذف أقوى من الطراز المماثل غير القاذف.

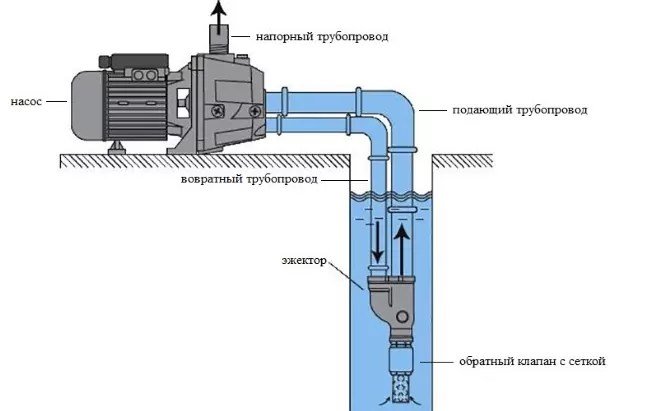

يتم تثبيت قاذف بعيد أو خارجي على مسافة ما من المضخة ، ويمكن أن تكون هذه المسافة كبيرة جدًا: 20-40 مترًا ، حتى أن بعض الخبراء يعتبرون 50 مترًا مقبولة. وبالتالي ، يمكن وضع القاذف عن بعد مباشرة في مصدر المياه ، على سبيل المثال ، في البئر.

لا يزيد القاذف الخارجي من أداء المضخة فحسب ، بل إنه مصمم لزيادة عمق امتصاص الماء من المصدر ، والذي يمكن أن يصل إلى 20-45 مترًا.

بالطبع ، لن تزعج الضوضاء الصادرة عن تشغيل القاذف المثبت في أعماق الأرض سكان المنزل. ومع ذلك ، يجب توصيل هذا النوع من الأجهزة بالنظام باستخدام أنبوب إعادة تدوير ، والذي من خلاله سيعود الماء إلى القاذف.

كلما زاد عمق تركيب الجهاز ، زاد طول الأنبوب الذي يتعين إنزاله في البئر أو البئر.

من الأفضل توفير وجود أنبوب آخر في البئر في مرحلة تصميم الجهاز. يوفر توصيل القاذف عن بُعد أيضًا تركيب خزان تخزين منفصل ، يتم أخذ الماء منه لإعادة تدويره.

يسمح لك هذا الخزان بتقليل الحمل على المضخة السطحية ، مما يوفر بعض الطاقة. من الجدير بالذكر أن كفاءة القاذف الخارجي أقل إلى حد ما من كفاءة النماذج المضمنة في المضخة ، ومع ذلك ، فإن القدرة على زيادة عمق السحب بشكل كبير تجبر المرء على التعامل مع هذا العيب.

عند استخدام قاذف خارجي ، لا داعي لوضعه بجوار مصدر المياه مباشرةً. من الممكن جدًا تثبيته في الطابق السفلي من مبنى سكني. يمكن أن تختلف المسافة إلى المصدر في حدود 20-40 مترًا ، ولن يؤثر ذلك على أداء معدات الضخ.

الفرق من الحاقن

كلا الجهازين نفاثان ، أي لامتصاص المواد السائلة والغازية.

القاذف هو جهاز يتم فيه نقل الطاقة الحركية من وسيط العمل بسرعة عالية إلى غير العامل ، أي الوسط الخامل ، عن طريق إزاحتها.

حاقن - جهاز
حيث يتم ضغط الغازات والسوائل.

يكمن الاختلاف الرئيسي بين هذه الأجهزة في الطريقة التي يتم بها نقل الطاقة إلى الوسط الخامل. على سبيل المثال ، في الحاقن ، يحدث العرض بسبب الضغط ، وفي القاذف ، يحدث العرض بسبب إنشاء تأثير التحضير الذاتي.

في كل مكان تقريبًا ، يمكنك توصيل مصدر مياه مستقل بالمنزل. ومع ذلك ، فإن المشكلة الرئيسية هي عمق المياه الجوفية. إذا كان مستوى الماء في البئر المُجهز عند مستوى 5-7 أمتار ، فلا يمكن توقع مشاكل خاصة ، لأنه يمكنك بعد ذلك استخدام أي نوع من المضخات مناسب من حيث القوة والأداء. إذا كان الماء أعمق بكثير ، فإن قاذف محطات الضخ ينقذ.

كيفية إطالة عمر القاذف

لإطالة عمر الخدمة ، يجب تشغيل محطات الضخ ذات القاذف وفقًا للقواعد التالية:

عند تثبيت المحطة ، من المهم حساب نسبة طاقة الجهاز وعمق المصدر الذي يتم استخراج المياه منه بشكل صحيح.
مراقبة الضغط في خط الأنابيب باستمرار

لقياس الضغط في النظام ، يمكنك استخدام مقياس الضغط المستخدم لإطارات السيارات أو شراء محطة بها مستشعر مدمج خاص ؛
بالنسبة للمصادر ذات العمق الكبير ، من الضروري شراء مضخة قوية ، والتي يجب تثبيتها في أقرب وقت ممكن من كمية المياه ؛
استخدام القاذف المدمج له ما يبرره فقط في محطات الطاقة العالية ؛
بعمق مصدر يتراوح من 15 إلى 40 مترًا ، من الضروري استخدام قاذف عن بعد مركب داخل البئر وموجود في الماء.
عند استخدام مضخة من النوع السطحي ، من المهم تثبيت الأنابيب القادمة من سطح القاذف بشكل صحيح - رأسيًا بدقة. إذا لم يتم وضع الأنابيب بشكل صحيح ، فسوف يدخل الهواء إلى النظام ، وسوف تتشكل جيوب هوائية ، مما سيؤثر سلبًا على تشغيل النظام ويقلل من مدة تشغيله.

مع مراعاة جميع قواعد التشغيل ، تعمل محطات ضخ القاذف بسلاسة وتوفر مياه الصنبور للمنزل والري والاحتياجات المنزلية الأخرى التي لا تقل أهمية.

ميزات التركيب والتشغيل

لن يكون تشغيل القاذف فعالًا إلا على المضخات القوية ، على الأقل 1 كيلوواط مع الأداء العالي ، وعمق تركيب القاذف لا يزيد عن 20 مترًا ، والتركيب بشكل أعمق يقلل بشكل حاد من كفاءة القاذف. لضمان عدم وجود أعطال أثناء تشغيل المضخة بقاذف خارجي ، من الضروري وضع أنابيب الإمداد على القاذف عموديًا بشكل صارم. تأكد من وجود مرشح خشن أمام المضخة ، لأن هذه المضخات معرضة بشدة للجزيئات الكاشطة التي يمكن أن تلحق الضرر بالمضخة. قبل المضخة ، على خط أنابيب إعادة التدوير ، من الضروري تركيب صنبور حتى تتمكن من ضبط كمية المياه المرتجعة ، وبالتالي ضبط كفاءة الشفط للقاذف.

محطة تزويد المياه بقاذف

جهاز. مبدأ التشغيل

القاذف هو في الأساس جهاز ينقل الطاقة من وسيط أكثر قدرة على الحركة إلى آخر أقل قدرة على الحركة. في المقاطع الضيقة للوحدة ، يتم تشكيل منطقة خاصة ذات ضغط منخفض ، مما يؤدي إلى شفط وسيط إضافي. وبالتالي ، هناك إمكانية للحركة والإزالة من نقاط الشفط ، بسبب تفاعل البيئة الأصلية.

الوحدات المجهزة بقاذف داخلي مخصص بشكل مباشر للضخ المتخصص للسوائل من نوع ضحل نسبيًا من الآبار ، لا يتجاوز عمقها ثمانية أمتار ، بالإضافة إلى العديد من خزانات أو خزانات التخزين المتخصصة.

السمة المميزة الفورية لهذا التفاعل هي على وجه التحديد التقاط السوائل ، والتي تقع على مستوى أدنى من الفوهة. بناءً على ذلك ، ستكون هناك حاجة لملء أولي للوحدة بالماء. ستقوم عجلة العمل بضخ السائل ، والذي سيعيد توجيهه إلى القاذف ، ونتيجة لذلك سيتم تشكيل نفاثة طرد.

سوف تتحرك على طول أنبوب متخصص وتتسارع. بطبيعة الحال ، سوف ينخفض ​​الضغط. نتيجة لهذا التأثير ، ستنخفض أيضًا داخل غرفة الشفط.

أحد أنواع هذه الوحدات السطحية هو محطة ضخ بقاذف. وهي تختلف في أن العنصر الخارجي مغمور في مصدر إمداد بالمياه.
كقاعدة عامة ، فإن نطاق هذه الأجهزة مشابه لنظيراتها. يكمن اختلاف واضح في أعماق مختلفة من الاستخدام والتطبيق.

محطة ضخ القاذف

محطة الضخ ذات القاذف المدمج عبارة عن مجموعة من المعدات المصممة في الأصل لأداء العمل في ظل ظروف معينة. المعلمات الرئيسية التي يتم أخذها في الاعتبار عند الاختيار هي القوة والأداء. تعني الخاصية الأولى القدرة على الحفاظ على الضغط في النظام ، فضلاً عن القدرة على الاحتفاظ بعمود مائي ونقل السائل عبر مسافة عبر خط أنابيب أفقي.

السمة الثانية هي الأداء. هذا هو مقدار السائل الذي يتم ضخه لكل وحدة زمنية. لا يمكن أن تكون هذه المعلمة أكبر من معدل تدفق البئر. إذا كنا نتحدث عن شراء محطة ضخ بقاذف مدمج ، فإن الوثائق الفنية تشير إلى خصائص الإخراج العامة. هذا يعني أنه لن يتم إجراء أي حسابات إضافية.

الجهاز متصل حسب التعليمات المرفقة. يتم توصيل الخراطيم باستخدام المشابك المضمنة في المجموعة. يفترض خط الأنابيب وجود اتصال مترابط. الشيء الرئيسي هو توفير مكان للتثبيت بحيث لا يمكن للمطر والصقيع تعطيل النظام. لهذا الغرض ، يتم صنع الغواص أو بناء مبنى منفصل. المظلة مناسبة فقط للبيوت الصيفية ، غير مخصصة للاستخدام على مدار السنة.

يتم تركيب مقياس ضغط كمعدات إضافية لمحطة ضخ مع قاذف ، إذا لم يتم توفير ذلك من قبل الشركة المصنعة. بفضل هذا الجهاز ، يمكنك التحكم في الضغط في خط الأنابيب. وبطبيعة الحال يتم تركيبه عند مخرج المحطة. إذا كان عمق البئر في حدود 15-40 مترًا ، يوصي الخبراء بتركيب مضخة سطحية بقاذف خارجي.

الاسلاك الرسم البياني

يوفر أفضل مخطط توصيل لتوصيل المحطة بالقاذف فقط بأنبوب رأسي. خلاف ذلك ، يمكن البث ، مما يؤدي إلى انخفاض في أداء النظام. إذا لم يكن ذلك ممكنًا ، فأنت بحاجة إلى العناية بصمامات الإغلاق لنزيف الهواء إذا لزم الأمر.

كيف يعمل القاذف

يعتمد مبدأ تشغيل القاذف على حركة الماء في الأنبوب ، والتي ، عند الدخول إلى الجزء المستدق بسلاسة من القاذف ، تزيد سرعته ، ونتيجة لذلك يتم تشكيل منطقة ذات ضغط منخفض ، حيث يكون الماء امتص من الخارج. يعمل القاذف البعيد لمحطة الضخ عن طريق إمداد المياه من خلال خط أنابيب إعادة التدوير ، ويزيد التدفق ، ويدخل الجزء المتقارب ، من السرعة ، ويشكل منطقة ذات ضغط منخفض ، حيث يبدأ امتصاص الماء من الخارج للتعويض عن الضغط المنخفض . بمعنى آخر ، يدفع القاذف الماء إلى ارتفاع يمكن للمضخة أن تمتصه بالفعل من تلقاء نفسها.

تتميز كفاءة القاذف بمعامل الطرد ، والذي يوضح كمية الماء التي يتم امتصاصها لكل وحدة كمية من المياه المعاد تدويرها. في حالتنا ، معامل طرد الماء هو 0.12 ، أي مع معدل تدفق الماء في القاذف 1000 لتر / ساعة ، سيمتص القاذف حوالي 120 لتر / ساعة.

اختيار داخلي أو خارجي

اعتمادًا على موقع التثبيت ، يتم تمييز القاذفات البعيدة والمدمجة. لا يوجد فرق كبير في ميزات تصميم هذه الأجهزة ، لكن موقع القاذف لا يزال يؤثر بطريقة ما على كل من تركيب محطة الضخ وتشغيلها.

لذلك ، عادة ما يتم وضع القاذفات المدمجة داخل مبيت المضخة أو بالقرب منها. نتيجة لذلك ، يشغل القاذف مساحة على الأقل ، ولا يلزم تثبيته بشكل منفصل ، يكفي إجراء التثبيت المعتاد لمحطة الضخ أو المضخة نفسها.

بالإضافة إلى ذلك ، فإن القاذف الموجود في السكن محمي بشكل موثوق من التلوث. يتم سحب الماء بالفراغ والعكس مباشرة في مبيت المضخة. ليست هناك حاجة لتركيب مرشحات إضافية لحماية القاذف من الانسداد بجزيئات الطمي أو الرمل.

ومع ذلك ، يجب أن نتذكر أن مثل هذا النموذج يوضح أقصى قدر من الكفاءة في الأعماق الضحلة ، حتى 10 أمتار. تم تصميم المضخات ذات القاذف المدمج لمثل هذه المصادر الضحلة نسبيًا ، وميزتها أنها توفر رأسًا ممتازًا للمياه الواردة.

ونتيجة لذلك ، فإن هذه الخصائص كافية لاستخدام المياه ليس فقط للاحتياجات المنزلية ، ولكن أيضًا للري أو العمليات التجارية الأخرى. هناك مشكلة أخرى تتمثل في زيادة مستوى الضوضاء ، حيث يتم إضافة التأثير الصوتي من الماء الذي يمر عبر القاذف إلى اهتزاز المضخة قيد التشغيل.

إذا تم اتخاذ قرار بتثبيت مضخة بها قاذف مدمج ، فسيتعين عليك الاهتمام بعزل الصوت بعناية خاصة. يوصى بتركيب المضخات أو محطات الضخ ذات القاذف المدمج خارج المنزل ، على سبيل المثال ، في مبنى منفصل أو في غواصة البئر.

يجب أن يكون المحرك الكهربائي للمضخة ذات القاذف أقوى من الطراز المماثل غير القاذف.

يتم تثبيت قاذف بعيد أو خارجي على مسافة ما من المضخة ، ويمكن أن تكون هذه المسافة كبيرة جدًا: 20-40 مترًا ، حتى أن بعض الخبراء يعتبرون 50 مترًا مقبولة. وبالتالي ، يمكن وضع القاذف عن بعد مباشرة في مصدر المياه ، على سبيل المثال ، في البئر.

بالطبع ، لن تزعج الضوضاء الصادرة عن تشغيل القاذف المثبت في أعماق الأرض سكان المنزل. ومع ذلك ، يجب توصيل هذا النوع من الأجهزة بالنظام باستخدام أنبوب إعادة تدوير ، والذي من خلاله سيعود الماء إلى القاذف.

كلما زاد عمق تركيب الجهاز ، زاد طول الأنبوب الذي يتعين إنزاله في البئر أو البئر.

من الأفضل توفير وجود أنبوب آخر في البئر في مرحلة تصميم الجهاز. يوفر توصيل القاذف عن بُعد أيضًا تركيب خزان تخزين منفصل ، يتم أخذ الماء منه لإعادة تدويره.

يسمح لك هذا الخزان بتقليل الحمل على المضخة السطحية ، مما يوفر بعض الطاقة. من الجدير بالذكر أن كفاءة القاذف الخارجي أقل إلى حد ما من كفاءة النماذج المضمنة في المضخة ، ومع ذلك ، فإن القدرة على زيادة عمق السحب بشكل كبير تجبر المرء على التعامل مع هذا العيب.

عند استخدام قاذف خارجي ، ليست هناك حاجة لوضع محطة الضخ بجوار مصدر المياه مباشرة. من الممكن جدًا تثبيته في الطابق السفلي من مبنى سكني. يمكن أن تختلف المسافة إلى المصدر في حدود 20-40 مترًا ، ولن يؤثر ذلك على أداء معدات الضخ.

خيار تصميم القاذف 1

يمكن تجميع أبسط قاذف على أساس نقطة الإنطلاق والتركيب - ستؤدي هذه الأجزاء وظيفة أنبوب فنتوري في نسخة مبسطة للغاية. يمكن استخدام عناصر على شكل قاذف من مواد مختلفة (معدن ، بلاستيك). في هذه الحالة ، يتم تجميع تصميم القاذف من نقطة الإنطلاق النحاسية و تركيبات دفع في ل أنابيب معدنية بلاستيكية.

يتم أخذ قطر التركيبات لتصميم القاذف اعتمادًا على أداء محطة الضخ وقطر أنابيب الشفط وإعادة التدوير ، ولا يمكن أن يكون قطر خط أنابيب الشفط أقل من 25 مم. في تصميمنا ، سيتم استخدام نقطة الإنطلاق بقطر 20 مم مع أنبوب شفط 26 مم وأنبوب إعادة تدوير 12.5 مم متصل به.

1. تي "مم.
2. تركيب ½ "ملم ومع مخرج 12 ملم.
3. محول 20 × 25 مم.
4. زاوية 90º (خارجية / داخلية) للأنبوب المعدني والبلاستيك ½ "× 16 مم.
5. زاوية 90º (خارجي / داخلي) للأنبوب المعدني والبلاستيك ¾ "× 26 مم.
6. زاوية 90 درجة (خارجي / داخلي) ¾ "× ½".

يجب أن يكون قطر القاعدة السفلية للمخروط الناتج أصغر ببضعة مليمترات من القطر الخارجي لخيط التثبيت ، ويجب أيضًا تقصير خيطه بحيث تبقى أربعة لفات كحد أقصى. بمساعدة القالب ، تحتاج إلى قيادة الخيط وقطع بضع لفات أخرى على المخروط الناتج.

الآن يمكنك تجميع القاذف. للقيام بذلك ، نقوم ببرغي الوصلة (2) بجزء ضيق داخل نقطة الإنطلاق (1) بحيث يمتد التركيب بمقدار 1-2 مم خلف الحافة العلوية للفرع الجانبي للحمزة ، بحيث تبقى أربع لفات على الأقل على الخيط الداخلي من نقطة الإنطلاق حتى تتمكن من ربط الفرع (6). إذا كان الخيط الحر المتبقي من نقطة الإنطلاق غير كافٍ ، فسيكون من الضروري أيضًا طحن خيوط التركيب ؛ إذا كان طول التركيب غير كافٍ ، يمكنك وضع قطعة من الأنبوب عليه. يجب توصيل صمام عدم رجوع بالمخرج (5) الذي سيتم من خلاله امتصاص الماء ، بحيث عند بدء تشغيل النظام ، لا ينسكب الماء من إمداد المياه بالشفط وإعادة تدويره ، وإلا فلن يبدأ النظام. تحتاج أيضًا إلى إغلاق جميع الوصلات الملولبة بأي مادة مانعة للتسرب.

لن يكون لمثل هذا القاذف معامل طرد مرتفع بسبب التصميم غير الكامل لأنبوب فنتوري ، لذلك يمكن استخدامه لرفع المياه من عمق لا يزيد عن 10 أمتار.

مضخات نفاثة

يتكون إجراء توصيل القاذف كجهاز مستقل من مرحلتين:

1. يتم وضع أنبوب إضافي وفقًا لجميع القواعد التي تم اتخاذها كأساس لتركيب خط أنابيب لإمداد المياه. هناك حاجة إلى أنبوب إضافي لتزويد وسيط الحقن.
2. توصيل الفوهة بوحدة الشفط. يلزم تركيب مرشح خشن وأنبوب رجوع. يوصى بتركيب صمام لتنظيم عمل النظام.

يعتبر الصمام ضروريًا إذا كان مستوى الماء في الحفرة أعلى من المستوى الذي صممت المضخة من أجله. في هذه الحالة ، يمكن تعديل تدفق التفريغ.

ميزات ومبدأ تشغيل التثبيت

في مصانع إنتاج معدات التخلص من المياه ، يتم تصنيع نوعين من معدات الضخ - بمضخة قاذف داخلي وخارجي.

تضخ الأجهزة المزودة بجهاز طرد داخلي المياه من الآبار الضحلة (8 م أو أقل) والخزانات والآبار.

تتمثل إحدى ميزات هذه المعدات في وجود وظيفة "التشغيل الذاتي" ، ونتيجة لذلك يتم تنظيم مستوى الماء ، والذي يكون أقل من مستوى أنبوب الإدخال.
في هذا الصدد ، قبل تشغيل الجهاز ، من الضروري ملئه بالماء.

بعد امتلاء الجهاز بالماء وتشغيله ، يقوم دافع التثبيت بمضخة قاذف داخلي بإرسال الماء إلى مدخل القاذف ، وبالتالي تشكيل النفاثة اللازمة. يتحرك على طول أنبوب رفيع ويصبح ضغط الماء أسرع.

عندما يتم توصيل الأنبوب بالمدخل ، يبدأ الماء في التدفق إلى المحطة.

ثم يدخل الماء إلى الحجرة التي تمتص السائل. في هذه الحالة ، يقل ضغط الماء ويتدفق السائل عبر الموزع إلى المخرج ، مما يزيد قليلاً من معدل التدفق.

يختلف الجهاز الذي يستخدم قاذفًا خارجيًا لمحطة ضخ عن مضخة القاذف الداخلي من حيث أنه يستخدم فقط على عمق 10 أمتار أو أكثر.

من الصعب أيضًا تركيب مضخات طرد خارجية على هذه الأجهزة. يتم تثبيت الأنابيب التي تربط أجهزة الضخ ببعضها البعض فقط في وضع عمودي. خلاف ذلك ، سوف يدخل الكثير من الهواء إلى خط المدخل وسيتوقف عن العمل بشكل طبيعي.

أفضل خيار لاستخدام الأجهزة ذات القاذف عن بعد هو تركيب الجهاز على عمق 20 م ، مع زيادة ارتفاع الرفع ينخفض ​​أداءه.

نتيجة لذلك ، فإن كفاءة جهاز الضخ الخارجي أقل من كفاءة الجهاز الداخلي.

محطة ضخ بقاذف عن بعد

تصنيع

من الممكن تمامًا تصنيع وحدة جهاز بسيطة إلى حد ما بواسطة قوى مستقلة. الأمر الذي يتطلب بعض التفاصيل ، مثل نقطة الإنطلاق ذات القطر المتخصص والتركيب الذي سيكون موجودًا بداخله. يجب مراعاة نسبة الطول الصحيحة ، والتي لا ينبغي أن تكون أكثر أو أقل ، والتي لن تسمح لمثل هذا الجهاز بالعمل بشكل طبيعي. للتثبيت ، ستحتاج إلى محول خاص مزود بزوايا تسمح لك بتشكيل المنعطف المطلوب.

توفر عملية الإنشاء عدة نقاط محددة ، والتي تشمل عملية تحضير التركيب المطلوب نفسه. يجب قلب جزء من عينة خاصة من 6 جوانب ، مما يجعل من الممكن وضع مخروط خاص منه ، مع وجود قاعدة أصغر من قطر الخيط الخارجي. بعد ذلك ، يجب تصحيح الجزء المشوه باستخدام أداة قطع الخيوط المتخصصة.

يجب أن يكون التركيب مشدودًا في قطعة نقطة الإنطلاق حتى يتوقف. كن حذرًا للغاية عند توصيل نسبة الطول ، وهو عامل مهم جدًا. تأكد من إغلاق الاتصال بأي مادة مانعة للتسرب متوفرة.

تحقق من نسبة الأجزاء المصنعة ، ومن ثم يجب تنظيم مهايئ متخصص من عينات معدة مسبقًا ، والتي تم تصميمها لتجهيزها على أنبوب.

ستوفر المحطة المُجمَّعة جيدًا عملية طويلة إلى حد ما وخالية من المتاعب ، وذلك بفضل سهولة بنائها ، ولكن ، بالطبع ، يجب أن تكون دقيقًا للغاية في التصنيع. إذا كنت لا ترغب حقًا في الانخراط في مثل هذا التصنيع ، فيمكنك ببساطة شرائه من المتاجر المتخصصة ، حيث توجد دائمًا محطة ضخ للبيع مجانًا.

ميزات الجهاز

جهاز القاذف بسيط للغاية ، ويمكن تجميعه يدويًا من مواد عادية. يتكون تصميم الجهاز من أجزاء مثل:

• الناشر.
• عقدة للإزاحة ؛
• غرفة شفط الماء
• فوهة ضاقت.

يعتمد تشغيل الجهاز على قانون برنولي. عندما تزداد سرعة تدفق معين ، يتم إنشاء حقل بمستوى ضغط منخفض حوله. نتيجة لذلك ، هناك تأثير
مكنسة كهرباء. السائل ، الذي يمر عبر الفوهة ، يضيق لأسفل وفقًا لتصميمه ، يزيد السرعة تدريجياً. بعد ذلك ، يؤدي دخول السائل إلى الخلاط إلى ضغط منخفض فيه. وبالتالي ، فإن ضغط السائل الذي يدخل الخلاط من خلال غرفة شفط الماء يزداد بشكل كبير.

وتجدر الإشارة أيضًا إلى أنه لكي يعمل القاذف بشكل صحيح ، يجب تثبيته على المضخة بحيث يبقى بعض السائل الذي يرتفع مع المضخة داخل الجهاز ، أو بالأحرى الفوهة ، خلق الضغط اللازم باستمرار
. بفضل مبدأ التشغيل هذا ، من الممكن الحفاظ على تدفق متسارع ثابت. يمكن أن يؤدي استخدام مثل هذا الجهاز إلى توفير الطاقة بشكل كبير.

3 جهاز وأنواع محطات الضخ القاذف

يمكن تركيب القاذفات الموجودة على وحدة سحب المياه بطريقتين. الأول يعني أن القاذف هو أحد العناصر المكونة لتصميم محطة الضخ. في الحالة الثانية ، القاذف هو عقدة خارجية.يعتمد اختيار خيار معين ، أولاً وقبل كل شيء ، على المتطلبات التي تنطبق على تركيب سحب المياه.

3.1
قاذفات مدمجة

يشير هذا الخيار إلى أن إنشاء ضغط للقاذف يتم في التثبيت نفسه. نتيجة لذلك ، يمكن تقليل أبعاد وحدة الضخ بشكل كبير. محطات الضخ ذات القاذف المدمج تكاد تكون محصنة ضد وجود أنواع مختلفة من الجزيئات الصغيرة في الماء.

أي ليست هناك حاجة لتصفية المياه. يستخدم هذا النوع من منشآت سحب المياه بشكل أساسي لأخذ المياه من عمق يزيد عن ثمانية أمتار ونصف. يسمح لك بإنشاء ضغط من الطاقة اللازمة لتوفير قطعة أرض حديقة ذات أحجام كبيرة ، حيث يتم استخدام المياه بشكل أساسي للري.

ومع ذلك ، فإن محطات الضخ ذات القاذفات المدمجة لها عيب مثل زيادة مستوى الضوضاء أثناء التشغيل. لهذا السبب ، لا يوصى بتثبيت هذا النوع من مدخول المياه في المنطقة المجاورة مباشرة لمبنى سكني.

من الأفضل أن يتم تثبيت هذا التثبيت في غرفة مرافق منفصلة. يجب اختيار المحرك الكهربائي لهذا النوع من تركيب الضخ بطريقة يمكن أن توفر نظام تدوير المياه الضروري.

3.2
قاذفات خارجية

عند استخدام قاذف خارجي ، يجب تركيب خزان إضافي لتجميع المياه بشكل منفصل عن وحدة سحب المياه. في مثل هذا الخزان ، سيتم إنشاء الضغط اللازم لتشغيل النظام والتفريغ الإضافي ، والذي بدوره سيقلل بشكل كبير من درجة الحمل الواقع على وحدة الضخ. يجب توصيل القاذف الخارجي نفسه بالجزء المغمور من نظام السباكة.

لضمان الأداء الطبيعي للقاذف الخارجي في البئر ، سيكون من الضروري وضع أنبوبين ، ومع ذلك ، قد يفرض ذلك قيودًا معينة على القطر المسموح به. هذا الحل البناء ، على الرغم من حقيقة أنه يقلل من كفاءة نظام إمداد المياه بحوالي خمسة وثلاثين بالمائة ، يسمح بضخ المياه من عمق يصل إلى خمسين متراً ويقلل بشكل كبير من مستوى الضوضاء أثناء تشغيل وحدة الضخ.

ليس له أي تأثير على الإطلاق على درجة الكفاءة. وهذا ما يفسر الانتشار الواسع لهذا النوع من محطات سحب المياه بين السكان. توجد جميع المعدات في مكان واحد ، مما يزيد بشكل كبير من فترة التشغيل ، ويبسط إلى حد كبير عملية تنفيذ أنواع مختلفة من الصيانة الوقائية وإعداد نظام السباكة.

أنواع القاذفات في موقع التثبيت

عند شراء قاذف لتجهيز محطة ضخ ، ضع في اعتبارك أن مثل هذا الجهاز يمكن أن يكون مدمجًا وخارجيًا. الجهاز ومبدأ تشغيل هذين النوعين من القاذفات متماثلان عمليًا ، والاختلافات موجودة فقط في مكان تركيبها. يمكن وضع القاذفات المدمجة في داخل مبيت المضخة ، أو تركيبها بالقرب منها. تتميز مضخة الطرد المدمجة بعدد من المزايا ، والتي تشمل:

• الحد الأدنى من المساحة المطلوبة للتثبيت ؛
• حماية جيدة للقاذف من التلوث ؛
• لا حاجة لتركيب مرشحات إضافية تحمي القاذف من المواد غير القابلة للذوبان الموجودة في السائل الذي يتم ضخه.

مضخة طرد مركزي بقاذف متكامل

وفي الوقت نفسه ، يجب ألا يغيب عن البال أن القاذفات المدمجة تظهر كفاءة عالية إذا تم استخدامها لضخ المياه من مصادر ذات عمق ضحل - حتى 10 أمتار.عيب آخر مهم لمحطات الضخ ذات القاذفات المدمجة هو أنها تصدر الكثير من الضوضاء أثناء تشغيلها ، لذلك يوصى بوضعها في غرفة منفصلة أو في خزان المياه الجوفية. يجب أن يؤخذ في الاعتبار أيضًا أن هذا النوع من أجهزة القاذف يتضمن استخدام محرك كهربائي أكثر قوة يقود وحدة الضخ نفسها.

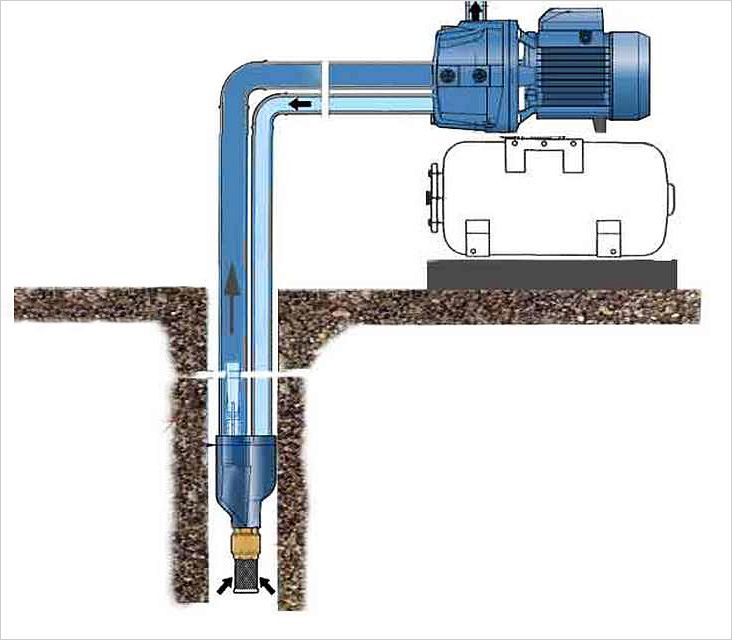

يتم تثبيت قاذف بعيد (أو خارجي) ، كما يوحي اسمه ، على مسافة معينة من المضخة ، ويمكن أن يكون كبيرًا جدًا ويصل إلى خمسين مترًا. يتم وضع القاذفات من النوع البعيد ، كقاعدة عامة ، مباشرة في البئر ومتصلة بالنظام من خلال أنبوب إعادة تدوير. تتطلب محطة الضخ ذات القاذف البعيد أيضًا استخدام خزان تخزين منفصل. يعتبر هذا الخزان ضروريًا لضمان التوافر المستمر للمياه لإعادة تدويرها. بالإضافة إلى ذلك ، يتيح لك وجود مثل هذا الخزان تقليل الحمل على المضخة باستخدام قاذف بعيد وتقليل كمية الطاقة المطلوبة لتشغيلها.

مضخة مع قاذف خارجي

إن استخدام قاذفات من النوع البعيد ، وكفاءتها أقل إلى حد ما من كفاءة الأجهزة المدمجة ، يجعل من الممكن ضخ وسيط سائل من الآبار ذات العمق الكبير. بالإضافة إلى ذلك ، إذا قمت بإنشاء محطة ضخ بقاذف خارجي ، فلا يمكن وضعها في المنطقة المجاورة مباشرة للبئر ، ولكن يتم تثبيتها على مسافة من مصدر إدخال المياه ، والتي يمكن أن تتراوح من 20 إلى 40 مترًا

في الوقت نفسه ، من المهم ألا يؤثر موقع معدات الضخ على هذه المسافة الكبيرة من البئر على كفاءة عملها.

استنتاجات وفيديو مفيد حول الموضوع

يناقش هذا الفيديو بالتفصيل مسألة عمق الشفط لمضخة سطحية وخيارات حل المشكلة باستخدام قاذف:

يتم توضيح مبدأ تشغيل القاذف بوضوح هنا:

القاذف جهاز بسيط ولكنه مفيد للغاية. هذه طريقة مريحة وعملية لتحسين أداء معدات الضخ في منزل خاص. لكن تركيب القاذف ، وخاصة الطراز البعيد ، يجب أن يتم بشكل صحيح ، فهذه هي الطريقة الوحيدة لضمان زيادة ملحوظة في ضغط الماء.
