خصائص المنتج
أثناء التثبيت ، يمكن استخدام نوعين من التركيبات:
- مع السحابات الخيوط.
- كوليت.
المواد المستخدمة في تصنيعها هي الفولاذ المقاوم للصدأ ، وسبائك مختلفة (البرونز ، والنحاس الأصفر) ، والبوليمرات التكنولوجية.
تُستخدم تركيبات أي أنظمة تعمل بالهواء المضغوط في الأجهزة ، والتي يعتمد مبدأها على استخدام طاقة الهواء المضغوط. من أجل ضمان إحكام النظام بالكامل ومنع فقدان الطاقة في معدات التشغيل ، يلزم وجود أنابيب هوائية وقطع تركيب موثوقة.
تركيبات تعمل بالهواء المضغوط من المعدن والبوليمر
اليوم ، تقدم المؤسسات الصناعية المتخصصة في إنتاج وتوريد الأنابيب والتجهيزات الهوائية مجموعة واسعة من هذا النوع من المنتجات.
هناك نوعان رئيسيان من هذه المنتجات:
- التركيبات ، والغرض منها التحكم في تدفق الهواء المضغوط (الغاز). يمكنهم تغيير الخصائص الفيزيائية للمواد التي تمر عبر النظام في أجهزة مثل خنق الهواء ، كاتمات الصوت ، منظمات الاستهلاك (التدفق) ، إلخ.
- تركيبات الدفع التي تتطلب حدًا أدنى من الوقت للتثبيت (التفكيك) وتستخدم بشكل أساسي لتوصيل أجزاء منفصلة من نظام يتكون من العديد من الأنابيب.
منطقة التطبيق
تعتبر الأنابيب الهوائية والتجهيزات ضرورية للتحكم والإغلاق الموثوق به في مجموعة متنوعة من الأنظمة الهوائية. يتم تثبيتها أيضًا في أنظمة لنقل (ضخ) الهواء الذي سبق ترشيحه.
استخدام تركيبات الدفع لتوصيل الضاغط
يمكن استخدامها أيضًا في أنظمة السباكة ، عندما يكون من الضروري إنشاء اتصال محكم تمامًا.
في الحالة الأخيرة ، يجب إيلاء اهتمام خاص للمادة التي تصنع منها الموصلات ، لأن سلامة النظام بأكمله (ضيقه) ستعتمد على مقاومة التآكل في ظروف التشغيل المختلفة. تستخدم التركيبات الهوائية متوسطة الجهد في الأنظمة التي تعمل بالهواء المرشح
تتحمل هذه الموصلات ضغطًا داخليًا يصل إلى 12 بارًا ولا تفقد أدائها في درجات حرارة من -10 إلى +70 درجة مئوية
تستخدم التركيبات الهوائية متوسطة الجهد في الأنظمة التي تعمل بالهواء المرشح. تتحمل هذه الموصلات ضغطًا داخليًا يصل إلى 12 بارًا ، ولا تفقد أدائها في درجات حرارة من -10 إلى +70 درجة مئوية.
المواد المستخدمة في تصنيع هذه التركيبات عبارة عن بلاستيك عالي التقنية ، وأنواع الوصلات عبارة عن أطواق ملولبة أو سريعة الفك.
يتكون البلاستيك المستخدم في تصنيع هذه المنتجات من بوليمر أسيتال ، بخصائصه أعلى بكثير من الخصائص الوظيفية للبوليمر التقليدي أو المعدن.
بالنسبة لمثل هذه النماذج ، فإن مقاومة التآكل متأصلة ، فهي تتمتع بمستوى عالٍ من الصلابة. أنتجت بأقطار قياسية مختلفة.
تستخدم تركيبات الهواء البوليمرية على نطاق واسع في الصناعة ، حيث يمكن تركيبها في أنظمة لتحضير ونقل ومعالجة الهواء المضغوط أو المواد الغازية الأخرى.

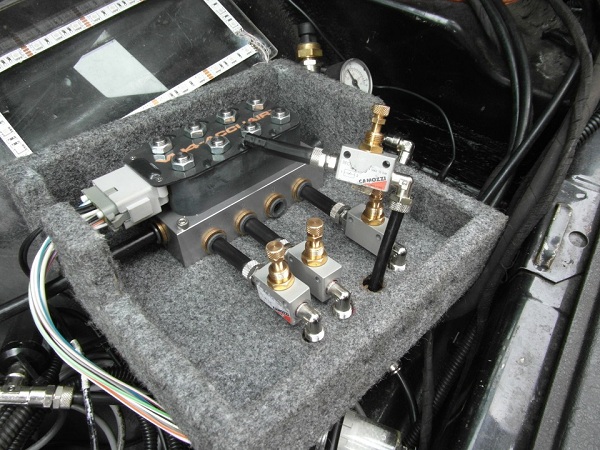

توصيل الأنابيب بالنظام الهوائي باستخدام تركيبات الدفع
الأجهزة الرئيسية التي تُستخدم عليها هذه الوصلات غالبًا هي المنظمات والصمامات الهوائية والأسطوانات الهوائية والمرشحات والمرشحات الدقيقة والمزلقات وغيرها من الآليات المماثلة.
أنواع الاتصال
يمكن تقسيم جميع التركيبات الهوائية إلى أجزاء ملولبة وأطواق.
يتم تثبيت التركيبات الملولبة على أنظمة للتحكم في بيئة الهواء وتغيير أدائها. التركيبات الملولبة هي وصلات قابلة للفصل ، ولكن يتم تثبيتها في الأماكن التي لا يتم فيها تفكيك متكرر ، على سبيل المثال ، على لوحات التحكم.
توفر تركيبات Collet اتصالًا موثوقًا به ومحكمًا لأجزاء النظام الهوائي مع التفكيك المتكرر.هذا لا يعني أن تركيبات الدفع لا تُستخدم لتركيب أنظمة ثابتة ، ولكن ميزتها المميزة هي أن هذه العناصر تسمح لك بتفكيك الاتصال بسرعة إذا لزم الأمر.
آلية عمل وصلة كوليت بسيطة. يتكون التركيب من جسم ذو تركيب وطويق نقابي وصامولة قفل. يتم ضمان إحكام عالي عن طريق ضغط المادة المرنة لأنبوب الهواء.
مخطط التركيب:
- تتم إزالة حلقة القفل والضغط من التركيب ووضعهما على أنبوب الغاز بنفس الترتيب ؛
- يتم وضع الأنبوب على التركيب الهوائي ؛
- يتم إحضار حلقة تجعيد إلى التقاطع ؛
- إصلاح الوصلة بالجوز ، مما يخلق ضغطًا محكمًا على الأنبوب باستخدام التركيب ؛
- لم يتم شد القفل حتى النهاية ، وترك 1 - 1.5 خيط من الخيط.
حسب الغرض والتكوين ، تتميز التركيبات الهوائية التالية:
- دوارة - تركيبات زاوية مع خيط خارجي أو داخلي أو كوليت ؛
- ربط - أجزاء اقتران لتوصيل خطوط أنابيب متجانسة أو أنابيب من مواد مختلفة ، والتي يمكن أن تكون ملولبة ، كوليت ، ذات حواف ؛
- انتقالية - تركيبات تعمل بالهواء المضغوط للتبديل إلى قطر مختلف ، مع أنواع مختلفة من الخيوط ؛
- الانحناءات - المحملات ، عناصر التوصيل المتقاطعة للتنصت أو إعادة توجيه التدفق ؛
- المقابس.
- تركيبات الحلمة
- صمام التوقف.
تتيح لك مجموعة متنوعة من التركيبات الهوائية اختيار الجزء المناسب في كل حالة.
المواد المستخدمة في صناعة الوصلات الهوائية
يمكن تصنيع تركيبات بضغط الهواء من مجموعة متنوعة من المواد ، ويعتمد اختيار طراز معين على خصائص الخط نفسه وظروف تشغيله.
تركيبات لأنظمة الهواء المضغوط
في أغلب الأحيان ، يمكنك العثور على تركيبات من هذه المواد للبيع:
- أنواع مختلفة من الفولاذ (بما في ذلك الفولاذ المقاوم للصدأ).
- النحاس والسبائك القائمة عليه (البرونز والنحاس الأصفر). يقدم المصنعون عناصر مع أنواع مختلفة من الطلاء - طلاء النيكل ، طلاء الكروم ، تطبيق المواد البوليمرية ، تفلون.
- المواد المركبة.
- أنواع مختلفة من البوليمرات. إن التركيبات الأكثر استخدامًا للأنظمة الهوائية مصنوعة من PVC ، والبولي بروبيلين ، والبولي إيثيلين ، والبولي أميد ، والبولي يوريثين ، والبوليمرات الأسيتال.
كما ذكرنا سابقًا ، تلعب ظروف التشغيل المقصودة دورًا كبيرًا في اختيار مواد التركيب. لذلك بالنسبة للأنظمة المستخدمة في الصناعة الطبية أو الكيميائية ، هناك حاجة إلى مواد لا تؤثر على الوسيط المنقول. بالإضافة إلى ذلك ، يجب أن تكون هذه التركيبات مقاومة للمواد الكيميائية العدوانية. لذلك ، غالبًا ما تستخدم التركيبات المصنوعة من الفولاذ المقاوم للصدأ أو المواد البوليمرية في مثل هذه الأنظمة.
إذا تحدثنا عن تكلفة عناصر التوصيل ، فإن التركيبات المعدنية لها سعر أعلى ، ولكن لها أيضًا خصائص تقنية أفضل ، لذلك يُنصح باستخدامها لعمل وصلات دائمة عالية القوة. لتركيب خطوط من أنابيب HDPE التي ستعمل تحت ضغط كبير ، من الأفضل استخدام تركيبات ملولبة نحاسية للهواء المضغوط ، تتميز النماذج البلاستيكية بخصائص أسوأ قليلاً.
جزء كبير من التركيبات هي عناصر من مواد غير متشابهة. لذلك هناك طلب كبير على التحولات من المعدن إلى البلاستيك والعكس صحيح ، فهي تسمح لك بتضمين العديد من صمامات الإغلاق والصمامات والصنابير في النظام. لهذه الأغراض ، من المستحسن استخدام تعديلات سريعة الإصدار للتجهيزات المثبتة بدون أجهزة خاصة باستخدام مفاتيح عادية.
المميزات والعيوب
تم تصميم التركيبات الهوائية لتركيب الوصلات القابلة للفصل فقط على أساس الخيط أو ضغط الضغط (كوليت).يوفر كلا النوعين من التركيبات إحكامًا موثوقًا للنظام. لا يعتمد اختيار نوع اتصال أو آخر على اعتبارات الموثوقية ، ولكن على الغرض وميزات تشغيل العقدة.
مزايا التركيبات الهوائية:
- تسمح لك الأجزاء بتوصيل الأنابيب بقطر 8 مم ؛
- يمكن استخدامها في تركيب أنظمة السباكة ، وإنشاء اتصالات موثوقة ؛
- تجعل من الممكن تشغيل الأنظمة في درجات حرارة تتراوح من -10 إلى +70 درجة ، مع ضغط داخلي للغاز المضغوط يصل إلى 12-15 ضغط جوي ؛
- مصنوعة من سبائك خاصة وبوليمرات مقاومة للبيئات العدوانية ؛
- أنها توفر درجة عالية من إحكام إغلاق النظام حتى بعد التفكيك المتكرر.
تشمل عيوب التركيبات الهوائية تكلفتها العالية مقارنة بالتركيبات التقليدية والقيود في استخدام وصلات كوليت.
مواد التصنيع وأنواع الموصلات الرئيسية
يمكن تصنيع جميع أنواع تركيبات الهواء من مادة البولي أميد (النايلون والريسان) والتفلون والبولي إيثيلين والبولي يوريثين. غالبًا ما يستخدم الفولاذ المطلي بالنيكل والنحاس والسبائك غير القابل للصدأ في الإنتاج. يمكن استخدام تركيبات الهواء النحاسية بشرط عدم التعرض للوسائط العدوانية.
تنقسم الموصلات ، المصممة للجهاز المحكم للأنظمة الهوائية ، إلى الأنواع التالية:
- مستقيم؛
- ركن؛
- المحملات.
- مقسمات.
- محولات.
تركيبات كوليت معدنية وبلاستيكية وبرونزية للأنظمة الهوائية (المحملات ، أدوات التوصيل ، الانحناءات ، المقسمات)
الأنواع التالية هي الأكثر طلبًا في التطبيق:
- روف ، الذي له خيط خارجي وداخلي ؛
- محول لتوصيل الأنابيب بأقطار مختلفة ؛
- زاوية مع خيط داخلي أو خارجي ؛
- زاوية مشتركة (الخيط الخارجي والداخلي) ؛
- المحملات بخيط داخلي أو خارجي ؛
- المحملات مجتمعة
- المحملات على شكل T و Y بترتيب خيط مختلف ؛
- وصلات صليبية
- وصلات انتقالية
- محولات مترابطة خارجية ؛
- المقابس.
- موصلات خرطوم
- تركيبات سريعة
بالاقتران مع التركيبات الهوائية ، يتم استخدام أنابيب خاصة:
- البولي يوريثين. إنها مقاومة للإجهاد الميكانيكي (الالتواء ، والضغط ، والانحناء). مع التأثير الجسدي ، يتعافون بسرعة في شكلهم الأصلي. غير خاضع للتحلل المائي ، مقاوم للزيوت ، الأوزون ، الكائنات الحية الدقيقة ، أنواع الوقود المختلفة. العيب الوحيد هو أنها تتأثر بالأحماض.
- بولي أميد (ريلسان). إنها مرنة للغاية ومتينة في نفس الوقت. لا تفقد خصائصها في درجات حرارة من -10 إلى +70 درجة مئوية. مع تأثير نقل الحزم للقلويات والغاز والوقود وزيت الماكينة.
مجموعة كبيرة من أنواع أنابيب البولي يوريثين لربط الأنظمة الهوائية
تركيب تركيبات الدفع
مثال على توصيل اثنين من الأنابيب الهوائية المعدنية والبلاستيكية باستخدام تركيبات تعمل بالهواء المضغوط من نوع كوليت:
- قطع أنبوبين إلى الطول المطلوب بمقص خاص.
- قم بمعايرة فتحة الأنبوب باستخدام جهاز المعايرة.
- شطف السطح الداخلي للأنبوب بشطب.
- تحقق من وجود وجودة الحشية العازلة وحلقة مطاطية مانعة للتسرب على ساق التركيب.
- حرك صامولة الاتحاد ثم الكوليت على الأنبوب الأول.
- أدخل ساق التركيب في فتحة الأنبوب حتى يتوقف.
- اربط صمولة الاتحاد على جسم التركيب باليد.
- كرر الخطوات 5 و 6 و 7 للأنبوب الثاني.
- شد صواميل الربط على جسم التركيب بمفتاح ربط ، مع ترك 1-1.5 خيطًا مجانيًا.
- اكتمل التثبيت.
تم تصميم الأجزاء الهوائية (تركيبات) Collet للوصلات القوية دون تسرب الهواء أو وسائط العمل الأخرى في الأنظمة الهوائية.
مجموعة واسعة من المنتجات تجعل من الممكن اختيار مجموعة واسعة من مواد التصنيع وتسمح باستخدام تركيبات تعمل بالهواء المضغوط كوليت في معدات مختلفة ،ضمان موثوقية الربط وضيق الاتصال.
مم تصنع الوصلات الهوائية؟
تتميز مواد تصنيع التركيبات الهوائية بزيادة الموثوقية ومقاومة التآكل.
يقدم المصنعون وصلات هوائية مصنوعة من سبائك أو بوليمرات عالية القوة:
- الفولاذ المقاوم للصدأ - للأنظمة التي تعمل في البيئات العدوانية كيميائيًا ، في الأجهزة والأنظمة الطبية ؛
- سبائك ذات طلاء مضاد للتآكل يضمن اتصالاً موثوقًا به لفترة طويلة: من النحاس الأصفر أو النحاس ، وكذلك منتجات البرونز أو النحاس المطلي بالنيكل أو الصلب المطلي بالكروم ؛
- نحاس؛
- البوليمرات - البولي يوريثين والبولي إيثيلين والبولي أميد والبولي بروبيلين والبولي فينيل كلوريد والبوليمر الأسيتال (مادة ذات قوة متزايدة) ؛
- تركيبات هوائية مجمعة ، مصنوعة من المعدن مع إدراج البوليمر.
يرجع إنتاج عدد كبير من تركيبات الهواء من مواد مختلفة إلى الحاجة إلى تحديدها اعتمادًا على بيئة التشغيل المحددة للنظام.
- على سبيل المثال ، في الطب ، هناك متطلبات أكثر صرامة لتوصيل الأجزاء ، حيث تعتمد حياة الإنسان وصحته على جودتها.
- في الصناعة الكيميائية ، حيث يتم نقل الوسائط العدوانية ، تصنع الوصلات من مواد خاملة.
- لا غنى عن تركيبات البوليمر للصناعات الكبيرة ذات البيئة المحايدة ، معلمات التشغيل المتوسطة للأنظمة ، حيث يكون سعر المنتج حاسمًا. إنها أرخص بكثير من نظيراتها المعدنية ، وتوفر صلابة مناسبة في أنظمة تزويد أو معالجة الهواء المضغوط والغازات الأخرى.
