ما هي وصلات شفة أنواع وصلات شفة. وصلات ذات حواف في الصناعة

تصنيفات أخرى

بالنسبة للبعض ، يتم إجراء أنواع خاصة من العناصر. شفة خاصة - ما هذا؟ هذه هي نفس الأجهزة ، ولكن من أجل جعل بعض الأعمال مريحة ، تم تعديل تصميمها قليلاً. يمكن أيضًا أن تكون ملحومة ، فضفاضة ، مسبوكة ، مترابطة. يتم قطع الأخاديد عليها فقط أو يتم لحام النتوءات. لتصنيعها ، يتم تطوير الرسومات الخاصة أولاً ويتم صب القوالب. هذه الأجهزة مصنوعة بأمر من المؤسسات.

من بعيد ، يبدو أن خطوط الأنابيب الرئيسية الضخمة والطويلة (الغاز والماء والنفط والبخار) هي خطوط صلبة ومستمرة. لكن الأمر يستحق الاقتراب ، وتصبح مفاصل الأنابيب ملحوظة. هناك توجد الإجابة على السؤال عن ماهية الشفاه. وهي مختلفة: حواف دائرية ومربعة ، أو حواف فولاذية ملحومة أو ذات ياقة فولاذية. لكن جميعها مهمة جدًا لضمان سلامة خطوط الأنابيب.

تصنيع الفلنجات

يتم استخدام درجات فولاذية مختلفة للتصنيع: 13XFA ، 20 / 09G2S ، 12X18H10T ، 15X5 M وغيرها. بالإضافة إلى ذلك ، يمكن أن تكون من الصلب وغير القابل للصدأ. التكنولوجيا المستخدمة مختلفة. يستخدم المصنعون تزوير وختم وصب. لكل طريقة ، يتم استخدام معدات وقوالب خاصة. عند إطلاق منتجاتهم ، يقوم المصنعون بفحص جودتها بعناية. بتطبيق اختبارات خاصة في عملهم ، يقوم موظفو QCD بفحصهم من حيث القوة والموثوقية. يتم اختبار الفلنجات أيضًا لمقاومة الرطوبة.

ما هذا؟ نظرًا لأنها مثبتات وتشارك في توصيل الأجزاء المعدنية التي قد تتلامس مع الماء ، فمن المهم ألا تكون عرضة للتآكل. هذا هو السبب في استخدام السبائك المعدنية المقاومة للماء.

غالبًا ما يقوم المصنعون بتغطية سطح الفلنجات بطبقة واقية إضافية.

ارتفاع النتوء

إذا نظرت إلى رسم شفة فولاذية ، فستجد أنها تحتوي على العديد من المعلمات ، بما في ذلك ارتفاع الحافة. يُشار إليه بالحرفين H و B ، ويمكن قياسه في جميع أنواع المنتجات ، باستثناء النوع الذي يحتوي على اتصال متداخل. يجب تذكر ما يلي:

• سيكون للطرازين من فئة الضغط 150 و 300 ارتفاع نتوء 1.6 مم ؛
• تتميز طرز فئة الضغط 400 و 600 و 900 و 1500 و 2000 بارتفاع نتوء يبلغ 6.4 ملم.

مع نتوء وكآبة

في الحالة الأولى ، يأخذ الموردون والشركات المصنعة للأجزاء في الاعتبار سطح النتوء ، في الحالة الثانية ، لا يتم تضمين سطح النتوء في المعلمة المحددة. قد تسرد كتيبات الأجزاء هذه بالبوصة ، حيث 1.6 ملم هو 1/16 بوصة و 6.4 ملم هو بوصة.

ضغط التشغيل

هذا هو الضغط الذي يتم من خلاله نقل سائل (غاز ، بخار ، إلخ) عبر النظام. لذلك ، كلما زاد ضغط التشغيل في النظام ، زادت خصائص القوة اللازمة لاختيار المثبتات. في المقابل ، يتم ضمان خصائص القوة الضرورية للمثبتات من خلال الاختيار الصحيح للمادة ، وأنماط المعالجة الحرارية ، وما إلى ذلك ، وبالتالي ، في نطاق درجة الحرارة من -40 إلى + 400 درجة مئوية ، وعند ضغوط تصل إلى 100 كجم / سم صلب 35 ، بينما تتطلب الزيادة في الضغط حتى 200 كجم / سم 2 استخدام مثبتات مصنوعة من الفولاذ 20X13.

الهندسة والجاذبية النوعية للمنتجات

المعلمة المهمة التي تحدد الهندسة هي المرور الشرطي للمنتجات. كما ذكرنا سابقًا ، يُشار إليه بالحرفين "DU" وله مؤشرات من 10 إلى 200. يتعلق هذا باختيار الجزء المطلوب: عندما يعرف المستخدم Du ، يتم تعيين جميع الأبعاد الأخرى إلى الحافة تلقائيًا. على سبيل المثال ، بالنسبة لطراز DN 50 ، سيكون ارتفاع المسافة البادئة 57-59 ؛ DN 80 هذا الرقم هو 89-91 ، و DN 100-108-110 ، حيث يشير الرقم الأول إلى القطر الداخلي للأنبوب أو الأنبوب ، والثاني - القطر الخارجي.

رسم شفة مسطحة

مؤشر مهم آخر هو وزن الشفاه. لا يعتمد فقط على الأحجام والأبعاد والارتفاع ، ولكن أيضًا على هندسته ومواد التصنيع. يجدر إعطاء مثال: شفة وفقًا لـ GOST 12820-80 مع DN 100 من النوع المسطح يبلغ وزنها 2.85 كجم ، في حين أن شفة من نفس القطر ، ولكن من نوع طوق وفقًا لـ GOST 12821-80 بها وزن 4.4 كجم. ويترتب على ذلك أن حواف الياقة لها كتلة أكبر من الأجزاء المسطحة.

ما هي الشفاه

يتم استخدامها عادة في أزواج. ببساطة ، هذا قفل دائري أو مربع يتم إدخال أنبوب أو عناصر خط أنابيب أخرى فيه. يتم إدخال الأنبوب التالي في الشفة الأخرى ، وبعد ذلك يتم تثبيت المثبتين معًا. لهذا الغرض ، يتم توفير عدد كبير من الثقوب على طول المحيط الخارجي للجزء. يتم وضع أنواع أخرى من المنتجات في نهاية الأنبوب. يتم لحام وصلة الأنبوب والشفة. وبالتالي ، فهو عنصر متصل بخطوط الأنابيب ، الخزانات ، السفن ، الأعمدة ، الأجهزة ، إلخ. بالنسبة لذلك ، تحتاج أيضًا إلى اختيار مثبتات الفلنجات المناسبة (البراغي والصواميل والغسالات والمسامير) ، والتي يعتمد نوعها وقوتها بشكل مباشر على نفس الضغط ودرجة الحرارة ونوع الوسيط المنقول.

وصف وصلات شفة العزل ، والغرض من IFS.

وصلة الفلنجة العازلة عبارة عن هيكل يستخدم غالبًا في خطوط الأنابيب التي تتكون من ثلاث حواف ، يتم استخدام حشية بارونيت PON-B بينها كختم عازل. يتم ربط الحواف ببعضها البعض عن طريق المسامير ، والتي بدورها يتم عزلها أيضًا عن الحافة بواسطة البطانات المصنوعة من مادة PTFE. يتضمن تصميم وصلة الفلنجة العازلة أيضًا ثلاثة براغي لتوصيل أدوات القياس الكهربائية.

وصلة الفلنجة العازلة عبارة عن عنصر خط أنابيب مصمم لحماية خط الأنابيب من التيارات الشاردة - ما يسمى بالتآكل الكهروكيميائي. مشكلة التآكل الكهروكيميائي حادة في تشغيل خطوط الأنابيب الموضوعة تحت الأرض. التيارات الشاردة ، التي تخترق الأنابيب التي لا تحتوي على عزل موثوق ، آمنة عند المدخل ، ولكنها تخلق منطقة أنود خطيرة في المخرج ، حيث يتم تدمير المعدن تدريجيًا تحت تأثير التيار الكهربائي. بعد ذلك ، قد تظهر تشققات في النظام ، مما قد يؤدي إلى حدوث تسريبات وحوادث في نظام الأنابيب.

في إنتاج IFS ، يتم استخدام الألواح المصنوعة من الصلب 09g2s والحشيات والبطانات المصنوعة من مادة الفلوروبلاست ، ويتم استخدام الأجهزة من الصلب 40x (وفقًا لـ GOST 12816).

الحالات التي يتم فيها تثبيت FIS:

• في فروع أقسام خطوط الأنابيب من خط الأنابيب الرئيسي؛

• بالقرب من الأشياء التي تعتبر مصادر محتملة للتيارات الشاردة ، مثل هذه الأشياء يمكن أن تكون محطات طاقة فرعية ، ومستودعات الترام ، وقواعد الإصلاح ؛

• عند تركيب خط أنابيب إذا كانت أجزائه مصنوعة من معادن مختلفة؛

• لفصل خط الأنابيب المعزول عن مختلف الهياكل التي يحتمل أن تكون خطرة أو عند مدخل هذه المرافق ؛

• عند منفذ نظام خطوط الأنابيب من أراضي المورد وعند مدخله إلى أراضي المستهلك ؛

• على المقاطع الرأسية فوق الأرض لمدخلات ومخرجات نقاط توزيع الغاز ومحطات توزيع الغاز.

إن وصلة الفلنجة العازلة مصنوعة من حافتين تم تصنيعهما وفقًا لـ GOST 12820-80 أو GOST 12821-80.

في التصميم الذي يتم فيه استخدام الفلنجات وفقًا لـ GOST 12820-80 ، لضمان التركيب غير القابل للفصل للوصلات ، يتم لحام الأنابيب الفولاذية بالفلنجات أثناء تركيب التوصيلات. يتيح لك ذلك لحام المفاصل دون خوف من ارتفاع درجة الحرارة أو فقدان الضيق أو فقدان خصائص العزل الكهربائي.

وصلات شفة عازلة على خط أنابيب غاز

مخزن المستودعات المركزية ومنطقة التجمع

مستوطنة كرياز ، ش. سبوتنيك / ش. كورغان (846) 340-03-41 ، 330-37-01 ، 246-53-78

Stroykomplekt LLC هي شركة مصنعة معتمدة لـ IFS (توصيل عازل لأنابيب الغاز ، ووصلة شفة عازلة). رقم شهادة المطابقة С-RU.АE56.В.00987 TP 0681219 الصادرة عن هيئة إصدار الشهادات. صالح من 06/06/2011 إلى 06/05/2016. .

يمكن الحصول على طلب خاص لتصنيع المكونات و IFS (وصلة شفة عازلة ، وصلة عازلة لأنابيب الغاز) مع DN حتى 300.

IFS (وصلة شفة عازلة) ، وصلة عازلة لأنابيب الغاز) عبارة عن اتصال محكم بإحكام بين قسمين من خطوط الأنابيب ، والذي يمنع مرور التيار الكهربائي على طول خط الأنابيب عن طريق حشية وجلب عازلة للكهرباء. يتكون IFS (وصلة شفة عازلة ، وصلة عازلة لأنابيب الغاز) من ثلاث حواف. تم استخدام حشية البارونيت PON-B كعامل مانع للتسرب بينهما. يتم توفير وصلة الفلنجة بواسطة المسامير ، والتي يتم عزلها عن الحافة بواسطة البطانات المصنوعة من مادة PTFE. لتوصيل أدوات القياس الكهربائية في تصميم IFS (وصلة شفة عازلة ، وصلة عازلة لأنابيب الغاز) ، يتم توفير ثلاثة مسامير.

تحديد:

الضغط الاسمي للوسط (Ru) 10، 16، 25 kgf / cm2 درجة حرارة الوسط: من -30 إلى 250 درجة مئوية مقاومة بجهد 1 كيلو فولت ، لا تقل عن 5 م

يتوافق مع GOST 12816-80 رقم الشهادة ROSS RU.AYu96.V03259 بتاريخ 12.04.05 رقم الترخيص AYu96.V00415 بتاريخ 07.05.01

الشكل 1 وصلة شفة عازلة

الوصف الفني:

IFS (اتصال عازل لأنابيب الغاز ، وصلة شفة عازلة) هو عبارة عن اتصال محكم بإحكام بين قسمين من خط الأنابيب ، والذي يمنع مرور التيار الكهربائي على طول خط الأنابيب عن طريق حشية وجلب عازلة للكهرباء. يظهر تصميم IFS (الوصلة العازلة لأنابيب الغاز ، ووصلة الفلنجة العازلة) في الشكل. يتكون IFS (الوصلة العازلة لأنابيب الغاز ، ووصلة الفلنجة العازلة) من ثلاث حواف (نقاط البيع 1 و 3). كختم بينهما ، يتم استخدام حشية البارونيت PON-B (البند 5). يتم توفير اتصال الفلنجات (نقاط البيع 1 و 3) بدبوس (مفتاح 4) ، معزول عن الحافة (المفتاح 1) بواسطة جلبة بلاستيكية الفلورية (المفتاح 2). لتوصيل أدوات القياس الكهربائية في تصميم IFS (توصيل عازل لأنابيب الغاز ، وصلة شفة عازلة) ، يتم توفير ثلاثة مسامير (نقاط البيع 6).

فئات ضغط شفة

تتميز الأجزاء المصنعة وفقًا لمعايير Asme (Asni) دائمًا بعدد من المعلمات. أحد هذه المعلمات هو الضغط الاسمي. في هذه الحالة ، يجب أن يتوافق قطر المنتج مع ضغطه وفقًا للعينات المحددة. يُشار إلى القطر الاسمي بمزيج من الأحرف "DU" أو "DN" ، متبوعًا برقم يميز القطر نفسه. يقاس الضغط الاسمي بوحدة "RU" أو "PN".

رسم شفة مع تسميات مختلفة

تتوافق فئات الضغط في النظام الأمريكي مع التحويل إلى MPa:

• 150 رطل لكل بوصة مربعة - 1.03 ميجا باسكال ؛
• 300 رطل لكل بوصة مربعة - 2.07 ميجا باسكال ؛
• 400 رطل لكل بوصة مربعة - 2.76 ميجا باسكال ؛
• 600 رطل لكل بوصة مربعة - 4.14 ميجا باسكال ؛
• 900 رطل لكل بوصة مربعة - 6.21 ميجا باسكال ؛
• 1500 رطل لكل بوصة مربعة - 10.34 ميجا باسكال ؛
• 2000 رطل / بوصة مربعة - 13.79 ميجا باسكال ؛
• 3000 رطل لكل بوصة مربعة - 20.68 ميجا باسكال.

مترجمة من MPa ، ستشير كل فئة إلى ضغط الفلنجة بوحدة kgf / cm². تحدد فئة الضغط مكان استخدام الجزء المحدد.

أصناف شفة

على الموقع الرسمي لشركتنا ، يتم تقديم كتالوج افتراضي ، يتم فيه وضع جميع التركيبات المباعة بواسطة أقسام موضوعية. في ذلك ، يتم تخصيص مكان منفصل للشفاه ، والتي تختلف عن بعضها البعض ليس فقط في التعديل ، ولكن أيضًا في المعلمات التالية:

• حسب طريقة التثبيت ؛
• حسب النطاق
• حسب المواد التي استخدمت في تصنيعها ؛
• وفقًا لمعايير التشغيل.

اليوم ، الحواف المسطحة وذات الياقات البيضاء متوفرة لعملاء شركتنا. يتم استخدامها بنشاط من قبل كيانات الأعمال المتخصصة في إنتاج واستخراج المعادن.

ميزات طوق شفة

في عملية تصنيع فلنجات ذوي الياقات البيضاء ، يستخدم المصنعون الفولاذ عالي القوة بعلامات مختلفة كمادة خام رئيسية. المنتجات النهائية قادرة على تحمل ضغط 1-10 ميجا باسكال ويمكن تشغيلها في درجات حرارة تشغيل مختلفة ، لذلك يتم تصنيفها على النحو التالي:

• درجة الصلب رقم 20 و 25 - ستؤدي الحافة الوظائف المخصصة لها عند درجات حرارة تصل إلى - 30 درجة ؛
• درجات الفولاذ الإنشائي - يمكن تشغيل الفلنجات في درجات حرارة منخفضة للغاية تصل إلى -70 درجة.

تتضمن ميزات تصميم حواف الياقة وجود نتوءات مقطوعة على سطحها. وتتمثل وظائف هذا العنصر في ضمان اتصال محكم للأنابيب.

الميزات التقنية للشفاه المسطحة

يتم تصنيع الفلنجات المسطحة في بيئة إنتاج تستخدم معدات عالية التقنية ومعايير تقنية حديثة. تتوافق المنتجات النهائية تمامًا مع قواعد ومعايير الدولة ، ويتم توفيرها للبيع جنبًا إلى جنب مع الوثائق المصاحبة والشهادات ذات الصلة. الغرض الرئيسي من الفلنجات المسطحة هو توفير وصلات أنابيب قابلة للفصل ، أثناء تركيب خطوط الأنابيب ووحدات التحكم للصمامات والأنظمة. في الوقت نفسه ، تجدر الإشارة إلى أنه على الرغم من إمكانية التفكيك السريع لمثل هذه الشفاه ، فإن استخدامها يضمن الاتصال الأكثر إحكامًا للاتصالات الهندسية. هذه التركيبات قادرة على أداء وظائفها لعدة عقود في نطاق درجات حرارة واسع: من + 300 إلى - 70 درجة. يمكن لزوار الموقع الإلكتروني لشركة TK Engineering الوصول إلى تعديلات مختلفة للفلنجات المسطحة المصنوعة من الفولاذ ، والتي تتكون من الأنواع التالية:

• مقاوم للحرارة؛
• غير القابل للصدأ.
• مخلوط ، إلخ.

كما نقدم:

فلنجات مسطحة من الصلب الملحومة

من ماذا صنعوا

الفلنجات مصنوعة من الفولاذ. اعتمادًا على ضغط العمل ودرجة الحرارة ونوع الوسيط (بخار ، غاز ، زيت ، ماء) ، يتم إنتاجها إما من خليط خاص أو من درجات عادية من الكربون والفولاذ المقاوم للصدأ.

أنواع رئيسية:

- الأكثر شيوعًا هي الفلنجات الملحومة المسطحة التقليدية ؛

- حواف الياقة الفولاذية أكثر متانة وملاءمة ؛

- للتركيب في الأماكن التي يصعب الوصول إليها ، غالبًا ما تستخدم شفة مجانية على الحلقة الملحومة ؛

- الفلنجات غير القياسية ، والتي يتم تصنيعها وفقًا للرسومات الفردية لترتيب معين.

ضع في اعتبارك خيارات المنتج الأكثر شيوعًا.

أنواع الشفاه

لذا ، فإن الحافة هي ، أولاً وقبل كل شيء ، مكونات صلبة. اعتمادًا على التطبيق ، يمكن أن تكون هذه الأجزاء مسطحة وذات ياقة وفضفاضة. التصميم لا يختلف كثيرا. يوجد على حواف الياقة نتوء صغير يشبه المخروط. غالبًا ما يشار إليه على أنه طوق. يستخدم هذا النوع من الفلنجات عندما يكون من الضروري لحام الأجزاء من طرف إلى طرف. يساعد هذا النتوء على ربط الأجزاء المتصلة من خطوط الأنابيب بإحكام. كما أنها ضرورية عند توصيل خطوط الأنابيب بخزانات أو معدات تقنية أخرى. الميزة الرئيسية لهذه الشفاه هي أنه يمكن استخدامها عدة مرات. هذه الأجهزة مصنوعة من مواد متينة ، وهذا يسمح باستخدامها في العمل حيث تتراوح درجة الحرارة من -253 إلى +600 درجة مئوية.

شفة مسطحة - ما هذا؟ هذا جهاز يشبه قرصًا مسطحًا به ثقوب. يتم استخدامه عند الضرورة لتوصيل أجزاء من التركيبات والأعمدة والأوعية وخطوط الأنابيب والأجهزة وما شابه ذلك. باستخدام هذا العنصر ، يمكن تثبيت أجزاء من خطوط الأنابيب بإحكام.

شفة فضفاضة - ما هذا؟ هذه الأنواع لا تختلف كثيرا عما سبق. يتكون من جزأين: شفة تقليدية وحلقة

من المهم أن تكون مصنوعة من نفس المادة ولها نفس القطر والضغط. يتم استخدامها حيث يكون العمل أكثر صعوبة ، حيث يصعب إجراء التثبيت.

بسبب الجزأين ، سيكون الاتصال محكمًا ودائمًا. أولاً ، يتم توصيل شفة تقليدية (ملحومة) ، ويمكن بعد ذلك تدوير الحلقة الأخرى بأمان أثناء التشغيل.

كيف يتم إجراء اتصال شفة

عندما يكون من الضروري توصيل جزأين من خط الأنابيب ، يتم استخدام لحام شفة فولاذية بالأنبوب. يسمى هذا التثبيت اتصال شفة وفي المستقبل يجعل من الممكن تفكيك خط الأنابيب من أجل إجراء الإصلاحات. لفهم كيفية إجراء التجميع ، من الضروري النظر في العملية بالتفصيل:

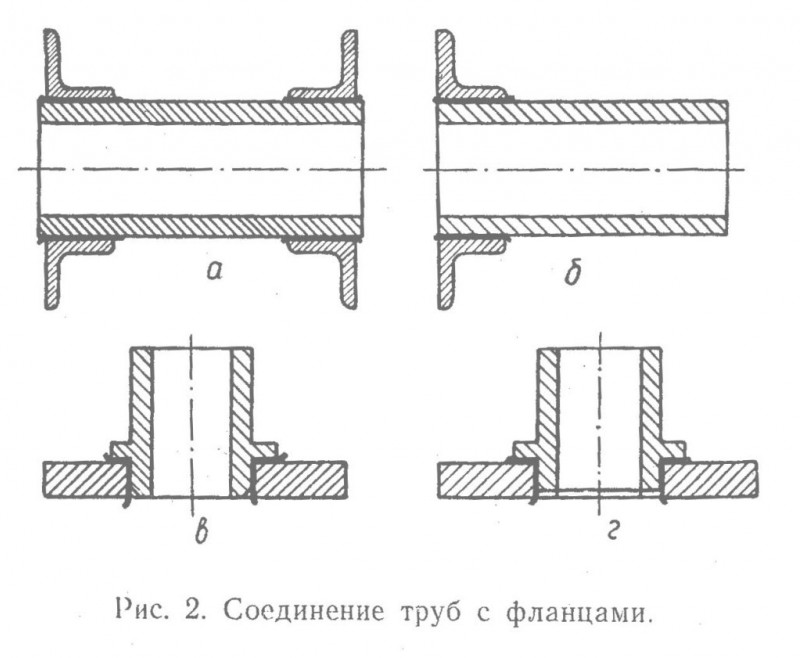

1. للانضمام إلى عنصرين ، يتم استخدام الأجزاء المسطحة التي تحتوي على فتحة في المركز حيث يتم إدخال نهاية الأنبوب.
2. يتم وضع الثقوب على طول محيط الحلقة - يتم إدخال السحابات فيها: مسامير أو مسامير مع صواميل.
3. سيكون الاتصال قابلًا للفصل بحيث يكون محكم الإغلاق باستخدام الحشيات. تم تصميم وصلة الفلنجة لربط أنبوبين أو توصيل أنبوب بخزان مجهز بأنبوب مدخل ذو حواف.

مثال توضيحي لاتصال شفة

يمكنك صنع شفة بيديك - مثل هذه التفاصيل مثالية لمبراة آلة لشحذ الأشياء.

أدوات الإنتاج المشترك

لتوصيل جزأين من الأنابيب بشكل مستقل ، تحتاج إلى إعداد الأدوات. بشكل أساسي ، هذه معدات مصممة لتشديد الوصلات الملولبة حول محيط الفلنجات:

• مفتاح يدوي
• مفتاح الغطاء
• وجع تأثير هوائي
• وجع عزم الدوران الهيدروليكي
• نوع الترباس الهيدروليكي الموتر.

الالتحام على الأنابيب

بالإضافة إلى ذلك ، يلزم استخدام مادة تشحيم خاصة يتم وضعها على كلا السطحين لتجنب احتكاك الأجزاء وضمان سهولة عزم الدوران. تسلسل العمل بسيط: أولاً ، يقومون بشد البرغي الأول ، ثم ينتقلون إلى التواء الذي يبلغ 180 درجة قطريًا من الأول. بعد ذلك ، ينتقلون إلى الترباس الموجود بزاوية 90 درجة من الثانية ، ومنه إلى العكس.

نصائح من السادة

هناك عدد من التوصيات المفيدة من الحرفيين المحترفين التي ستساعدك في التعامل مع وصلة الفلنجات في المرة الأولى:

1. إذا كانت الأجزاء بها 4 ثقوب ، فقم بشد البراغي بالعرض.
2. يجب إزالة الشحوم من سطح الهيكل وفحص التآكل والصدأ.
3. يوصى باستخدام حشيات جديدة فقط ، ويجب تثبيتها بدقة في المركز.
4. يجب أن تكون قوة شد البراغي موحدة - فهذه هي الطريقة الوحيدة لضمان اتصال شفة موثوق به ومحكم.

الأنابيب المتصلة مع الفلنجات

من أجل إزالة الفلنجة في المستقبل ، يتم استخدام آلات خاصة للمساعدة في تجويفها وفتح البراغي. من الصعب إزالة الأجزاء يدويًا ، لذلك يتم استخدام أدوات تعمل بالهواء المضغوط.

يعتبر توصيل الأنابيب بالفلنجات نوعًا مناسبًا وموثوقًا من ربط جزأين. يساعد في المستقبل على إصلاح خط الأنابيب عن طريق إزالة عناصر التوصيل ، بينما لن يسمح اللحام بتنفيذ هذا الإجراء. يتم اختياره وفقًا لظروف العمل ودرجة الحرارة وقطر الأنبوب بدقة.

ما هو الجزء المصنوع من؟

في الصناعة ، يتم استخدام الفلنجات الفولاذية ، ولكن يختلف أيضًا الفولاذ الذي يصنع منه الجزء. ستحدد علامات الفلنجات الفولاذية في أي ظروف من الأفضل استخدام هذا الجزء:

1. الصلب 20 هو أكثر المواد الخام استخدامًا. هذا من الصلب الكربوني ، الأجزاء منه تستخدم لتجميع التركيبات على الطرق السريعة ، حيث لا تقل درجة الحرارة الخارجية عن -40 درجة ، والمؤشرات الداخلية لا تزيد عن +475 درجة.
2. 09g2s الصلب - الصلب من سبائك النيكل والكروم والموليبدينوم ، مصممة للحام. يمكن تشغيل المنتجات من هذه المواد عند درجة حرارة خارجية تصل إلى -70 درجة.
3. 12X18H10T - فولاذ مبرد. يمكن استخدام الأجزاء المصنوعة من هذه المادة في البيئات العدوانية ، مثل القلويات والأحماض. درجة الحرارة المسموح بها من -196 درجة إلى +350 درجة.
4. 10X17H13M2T - الفولاذ العادي المقاوم للتآكل. يتم تشغيل السحابات منه في ظروف قاسية بشكل خاص ، لأنها تظل مقاومة للتآكل تحت الضغط. درجات حرارة التشغيل من -196 إلى +600 درجة.
5. 15x5M - فولاذ مقاوم للحرارة منخفض السبائك. تتمتع هذه المنتجات بمقاومة عالية للأكسدة بمعدلات + 600-650 درجة.

هذه العلامات التجارية هي الأكثر استخدامًا ، ولكن بالإضافة إليها ، يستخدم المصنعون مواد خام أخرى. توجد نماذج من مادة البولي بروبيلين - وهي مصممة لربط أنابيب البولي بروبلين بصمامات معدنية. درجة حرارة تشغيل هذه المواد أقل بكثير - +80 درجة. يمكن تزويدها بغطاء للحافة - جزء خاص لإنشاء وصلة شفة مصنوعة من مادة البولي بروبيلين.

شفة البولي بروبلين

بالإضافة إلى الفولاذ والبروبيلين ، يتم استخدام نوعين من الحديد الزهر - قابل للطرق والرمادي. يتم استخدام أجزاء حديد الدكتايل في درجات حرارة التشغيل من -30 إلى +400 درجة مئوية ، وتستخدم أجزاء الحديد الزهر الرمادي في درجات حرارة من -15 إلى +300 درجة.

وصلات شفة عازلة

وبالتالي ، فإنه في نفس الوقت لا يمتص الرطوبة ويتجنب مرور التيار الكهربائي عبر خط الأنابيب. أحيانًا تكون الحشيات مصنوعة أيضًا من PTFE أو فينيل بلاستيك. يحتوي IFS أيضًا على مسامير إحكام وبطانات من مادة البولي أميد وغسالات وصواميل. بفضل هذه الأجهزة ، يتم سحب الفلنجات معًا وتثبيتها في هذا الموضع. اطلب تصنيع الفلنجات منا فقط.

بشكل عام ، تعتبر وصلات الفلنجات العازلة بمثابة اتصال قوي بين عنصرين من خطوط الأنابيب. يتم لعب دور مهم فيه بواسطة حشية عازلة للكهرباء ، مما يجعل من الممكن استبعاد دخول التيار الكهربائي إلى خط الأنابيب. في المتوسط ​​، تكون مقاومة وصلة شفة عازلة واحدة 1000 أوم على الأقل.

وصلات شفة عازلة

IFS عبارة عن هيكل مركب تم إنتاجه في ظروف المؤسسة ، والتي تتمتع بالاحكام والعزلة اللازمتين. وتتمثل وظيفتها الرئيسية في الحماية الكاثودية للأنابيب الموجودة تحت الأرض وفوق الأرض وبالتالي إطالة عمرها التشغيلي.

عملية التثبيت

• يتم تركيب IFS في المكان الذي تخرج منه الأنابيب من الأرض وعند مدخلها. ترجع الحاجة إلى تركيبه إلى احتمالية ملامسة الأنبوب لجهات الاتصال الكهربائية والتأريض والاتصالات الأخرى. بما في ذلك في منافذ خطوط الأنابيب GDS ، GRU ، GRP.
• يتم تضمين تركيب IFS على الفور في المشروع أثناء التحضير ويتم تنفيذه بواسطة فرق تركيب خاصة.

شركتنا على استعداد لإنتاج هذه التصميمات من أي قطر يحدده العميل. يتم الإنتاج على أساس GOST. على سبيل المثال ، نحن نقدم منتجات من ماركة 09g2s عالية الكربون مع أجهزة فولاذية 40x. ، البطانات البلاستيكية الفلورية.

نحافظ على جميع الضيوف

وصلات عازلة

لا ينصح بتركيب الفلنجات العازلة على خطوط أنابيب الغاز الموجودة في المناطق القابلة للانفجار. بما في ذلك محطات توزيع الغاز في الأماكن التي يتم فيها تنظيف الغاز ورائحته.

تم تصميم IFS لمنع دخول التيار الكهربائي الشارد إلى خط الأنابيب. للقيام بذلك ، تم تجهيز وصلة الفلنجة المجمعة في المؤسسة بجوانات عازلة مصنوعة من عوازل كهربائية (textolite ، paronite ، klinergit ، إلخ). لا يتم وضع المواد العازلة بين الفلنجات فحسب ، بل يتم تصنيع الأجهزة أيضًا من مواد خاصة:

بمعنى آخر ، يتم استخدام FSI لإنشاء تقسيم كهربائي للأجزاء الموجودة تحت الأرض وفوقها. تعتمد سلامة خط أنابيب الغاز على الشكل الذي سيتم به احتواء الفلنجات.

في تصنيع وصلات الفلنجات العازلة والتركيب في الأماكن الخطرة (مع محطات الضاغط والخزانات وما إلى ذلك) ، حيث يمكن أن يكون حجم التيار في خطوط الأنابيب مرتفعًا ، من الضروري التحقق بانتظام ومنع حالة عمل IFS . لهذا ، يجب وضع الفلنجات العازلة في آبار عمل تم إنشاؤها خصيصًا.

يجب بالضرورة أن تكون هذه الهياكل مجهزة بموصلات تحكم تخرج إلى الخارج. يعد ذلك ضروريًا حتى يتمكن عمال الخدمة من إجراء القياسات الكهربائية اللازمة دون النزول إلى البئر.

لا يتم استخدام IFS فقط كهياكل واقية على خطوط الأنابيب من التأثيرات المسببة للتآكل للتيار الكهربائي ، بل يتم تثبيتها أيضًا عندما يقترب الغاز ومنتجات النفط من محطات الضخ والهياكل الأخرى.
