مزايا المنتجات البلاستيكية
لا توجد عيوب تقريبًا في صمامات القفل البلاستيكية:
- إمكانية استخدام الصمام فقط لإيقاف واستئناف تزويد وسيط العمل ، لأنه أثناء تشغيل المنتج لتنظيم التدفق ، سرعان ما يصبح غير قابل للاستخدام ؛
- عدم الاستقرار لدرجات الحرارة المرتفعة والضغط ؛
- استحالة الإصلاح في حالة العطل.
ومع ذلك ، تتمتع الصنابير البلاستيكية بمزايا أكثر بكثير:
- تكلفة المواد منخفضة ، ومعالجة البوليمرات أسهل من العمل بالمعادن ، لذا فإن التركيبات البلاستيكية أرخص من التركيبات المعدنية ؛
- الخمول الكيميائي والبيولوجي للبوليمرات يجعل المنتجات المصنوعة منها مقاومة للتآكل والرواسب على الجدران وصديقة للبيئة - لا تدخل مواد سامة إلى بيئة العمل ، ولا تستقر الكائنات الحية الدقيقة الضارة في داخل التعزيز ؛
- عمر خدمة الصمامات الكروية مع التشغيل السليم لا يقل عن 50 عامًا ؛
- تركيبات البوليمر مناسبة لتوصيل الأنابيب البلاستيكية ولربط عناصر خطوط الأنابيب من مواد مختلفة ؛
- نظرًا لبساطة الجهاز ، فإن الصمامات الكروية سهلة التركيب ولا تتطلب مزيدًا من الصيانة: لا تفقد الأختام خصائص الختم الخاصة بها ، والكرة المعدنية لآلية القفل لا تلتصق بالجسم البلاستيكي ؛
- لا يقلل عنصر الكرة التجويف الكامل من إنتاجية خط الأنابيب ؛
- لا يتطلب البلاستيك الخفيف أي جهد أثناء النقل والتركيب ، ولا يشدد على خط الأنابيب والمثبتات.

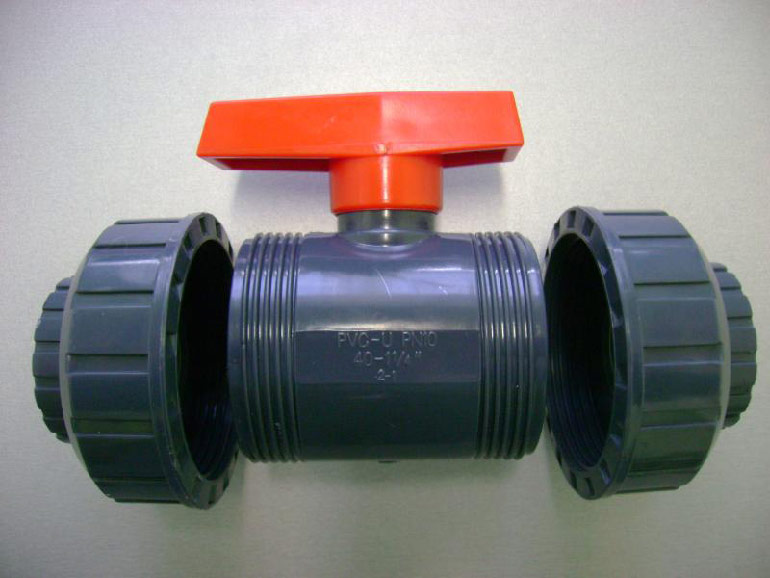

تطبيق صمام الكرة البلاستيكية
تستخدم صمامات إغلاق PVC لإيقاف تدفق وسائط العمل العدوانية في خطوط الأنابيب الصناعية والصمامات غير العدوانية في الاتصالات المحلية.
في أنظمة الإمداد بالماء البارد والساخن ، يتم تثبيت صمامات كروية PVC على فروع خط الأنابيب - وهذا يسمح لك بإيقاف إمدادات المياه أثناء الإصلاح المجدول أو الطارئ للفرع ، دون إيقاف تشغيل النظام بأكمله.
أيضًا ، يتم استخدام هذا النوع من الصمامات في أنظمة التدفئة ذات درجات الحرارة المنخفضة وخاصة في أنظمة التدفئة تحت الأرضية - هنا يساعد الصنبور ليس فقط في إصلاح القسم المطلوب من الشبكة دون ألم ، ولكن أيضًا إيقاف تدفئة غرفة واحدة أو أكثر.
مع الأخذ في الاعتبار المزايا العديدة والعيوب القليلة ، ولكن المهمة لتقوية البوليمر ، هو المفتاح لتركيب وتشغيل شبكات الاتصال بدون مشاكل:
يتم تثبيت صمامات البوليمر فقط على خطوط الأنابيب المصنوعة من نفس البوليمرات - وهذا يتجنب الاختلاف في التمدد الحراري وانكسار التجميع. لذلك ، يتم تثبيت تركيبات PVC فقط على خطوط الأنابيب البلاستيكية.
- وأكثرها موثوقية هي الوصلات أحادية القطعة ، وأسهلها في التركيب قابلة للفصل. لذلك ، يجب تحديد ما هو أكثر أهمية لخط أنابيب معين. يمكن وضع صنابير التجعيد على أنابيب الماء البارد وعند نقاط توصيل الأجهزة المنزلية - إذا كانت الوحدة منخفضة الضغط ، فإن الماء البارد لا يمثل خطورة ، ولكن في حالة وقوع حادث ، يمكن فك التركيبات واستبدالها بسهولة. من الأفضل تجهيز خطوط أنابيب إمداد الماء الساخن ونظام التدفئة بصنابير من قطعة واحدة يمكنها تحمل درجات الحرارة المرتفعة ومطرقة الماء ، على سبيل المثال ، اللحام أو اختبار الضغط - سيقلل ذلك من احتمالية وقوع حادث وإصلاحات على هذه الشبكات الهندسية يتم تنفيذها بشكل غير منتظم ، وبالتالي فإن تعقيد تفكيك العقد لا يلعب دورًا.
- عند تركيب خط أنابيب أو أحد فروعه ، فإن الأمر يستحق شراء الأنابيب والصمامات من نفس الشركة المصنعة التي لها نفس القسم الداخلي والغرض. لن تكون هناك مشكلة أثناء التثبيت ، حيث أن العناصر تتناسب تمامًا مع بعضها البعض ، والتشغيل ، حيث لن يكون هناك فرق في التمدد الحراري.في كثير من الأحيان ، تأتي التركيبات والصمامات البلاستيكية مع الأنابيب.
- يتم تمييز الرافعات ، مثل الأنابيب ، بالضرورة: فهي تشير إلى الإنتاجية ، وتحد من معلمات التشغيل. إن وجود العلامات ، أولاً ، هو تأكيد على أن المنتجات البلاستيكية يتم تصنيعها في مصنع ، وليس بطريقة الحرف اليدوية. ثانيًا ، تسمح لك هذه المعلمات باختيار المواد اللازمة لتركيب خط الأنابيب ، بما يتوافق مع بيئة العمل المنقولة.
- عند تثبيت الصنبور ، يتم تنظيف أنابيب التوصيل من الغبار والحطام ، إذا لزم الأمر ، وغسلها وتجفيفها وإزالة الشحوم منها - وهذا إعداد إلزامي لأي طريقة توصيل.
- لا تتطلب التركيبات الكروية المصنوعة من البولي فينيل كلوريد الصيانة ، ومع ذلك ، إذا بدأ هذا الصمام في التسرب ، فلن يكون من الممكن إحكام ربطه أو استبدال الأختام ، فسيتعين عليك تغيير الصمام بالكامل.
استبدال صمام على خط أنابيب غاز
مخطط الاستبدال
يتم استبدال الصمامات في الشقة على أنبوب إمداد الغاز بالطريقة التالية:
- تحضير المواد. لتنفيذ العمل سوف تحتاج:
- صمام جديد مختار من جميع النواحي ؛
- مفتاحان
- يعني لختم المفاصل (خيط الكتان وشحم الجرافيت) ؛
- قابس (مطلوب إذا تم تنفيذ العمل من قبل شخص واحد) ؛
- قبل الاستبدال ، من الضروري قطع إمداد الغاز إلى الغرفة. للقيام بذلك ، يجب نقل الصمام القديم إلى الوضع "المغلق" ، أي بشكل عمودي على الأنبوب. ثم تحتاج إلى إزالة الغاز المتبقي من خط الأنابيب (على سبيل المثال ، حرقه بموقد الموقد) ؛
- تفكيك الصمام القديم:
- إذا تم تثبيت الصمام على الخيط ، فإن عناصر التثبيت تكون مفكوكة ؛
- إذا تم تركيب الصمام عن طريق اللحام ، فسيتم قطع الجهاز عن خط أنابيب الغاز ؛
يوصى بتركيب صمام ملولب بدلاً من الصمام الملحوم. للقيام بذلك ، يتم قطع الخيوط في نهايات خط الأنابيب باستخدام قالب.
كيف تقطع الخيط على الأنبوب بنفسك
- يتم تثبيت قابس في نهاية خط الأنابيب. إذا تم العمل معًا ، فيمكن غرق الأنبوب بإصبع ؛
- يتم معالجة الخيط بمواد مانعة للتسرب. لقوة الاتصال والتشغيل السلس للصمام ، يتم تطبيق شحم الجرافيت على خيط الكتان ؛
خيوط مع زيوت التشحيم الجرافيت
- تركيب صنبور جديد.
تركيب صمام جديد على أنبوب غاز
لأسباب تتعلق بالسلامة ، يجب إجراء استبدال صمام الغاز في منطقة جيدة التهوية وإيقاف تشغيل الأجهزة الكهربائية.
اختبار التسرب
بعد تثبيت الصمام على أنبوب الغاز ، من الضروري التحقق من ضيق التوصيلات التي تم الحصول عليها والجهاز نفسه. يمكنك تحديد وجود تسرب غاز كالتالي:
- إدخال محلول صابوني مشبع. للقيام بذلك ، يجب تخفيف الكمية القصوى من أي صابون في الماء ؛
- باستخدام المحلول الناتج ، بمساعدة الإسفنج ، يتم طلاء المفاصل والصمام.
استخدام محلول الصابون لاكتشاف تسرب الغاز
إذا لم يكن تقاطع الصمام مع الأنابيب محكمًا ، فستتشكل فقاعات الصابون.
يشير تكوين الفقاعة إلى حدوث انتهاك للضيق
في حالة اكتشاف تسرب ، يوصى بأداء جميع الأعمال مرة أخرى وزيادة الختم.
يمكنك استبدال جميع الصمامات في غرفة المعيشة بنفسك. يتطلب تنفيذ العمل الحد الأدنى من المعرفة ومجموعة صغيرة من الأدوات.
معدن بلاستيك أو بولي بروبيلين
توصيل أنابيب البولي بروبلين
معدات السباكة الحديثة هي ، أولاً وقبل كل شيء ، أنابيب من خمس طبقات مصنوعة من البلاستيك المعدني ، والتي اكتسبت شعبية خاصة بسبب مزاياها العديدة على الأنواع الأخرى من الأنابيب:
- طبقة داخلية مضغوطة من البولي إيثيلين ؛
- طبقة الألمنيوم المرنة للأنبوب ، والتي تحتفظ بالشكل والتكوين المحدد أثناء التثبيت ؛
- ربط الطبقات الداخلية والخارجية من البولي إيثيلين للأنبوب بطبقة الألمنيوم الخاصة به باستخدام الغراء ؛
- طبقة متينة من البوليمر المضاد للتآكل ؛
- ليس من الضروري مراعاة الأبعاد المحسوبة بدقة عند تركيب الأنابيب المصنوعة من البلاستيك المعدني.
عند تركيب معدات السباكة ، يتم استخدام نوع آخر من الأنابيب - أنابيب البولي بروبلين. مزاياها مقارنة بالمعدن والبلاستيك هي فوائد اقتصادية (أنابيب البولي بروبلين أرخص بثلاث مرات على الأقل) ، فضلاً عن سهولة التركيب. يمكن توصيلها بسهولة حتى مع الأنابيب المعدنية.
ثلاثي صمام
يوجد صمام إغلاق (يعيد توزيع التدفق بواسطة آلية كروية) وصمام تحكم (يتم تنظيم الإمداد الدقيق للوسط الداخلي بواسطة ساق).

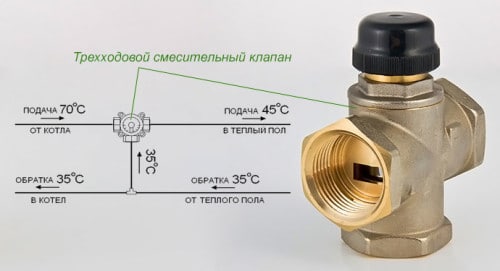

في نظام "الأرضية الدافئة" ، يوزع الصمام الثلاثي الحرارة في جميع أنحاء الغرف أو بين الطوابق
يتم استخدام أنبوب السيفون لحماية مقياس الضغط ، والغرض من الصمام ثلاثي الاتجاهات هو إيقاف تشغيل الجهاز الذي يقيس ضغط الغاز وتطهير خراطيم التوصيل. يمكن حذف أنبوب السيفون إذا لم تكن البيئة الداخلية للأوعية عدوانية.
صنبور السيليكون هش ، يتشقق بسرعة من الأحمال الميكانيكية والهيدروليكية
يتم تركيب هذا الصمام ليس فقط في منشآت الضغط العالي ، ولكن أيضًا في خطوط التدفئة. نظرًا لأن الماء يتحرك عبر خط الأنابيب ويبرد تدريجيًا ، يتم توزيع الحرارة في نظام التسخين بشكل غير متساو. يعمل الصمام الثلاثي على إعادة توزيع تدفق المياه ، ومن ثم الحرارة.
مطلوب صمام ثلاثي الاتجاهات لتوصيل مقياس ضغط يتحكم في الضغط في النظام
يجذب الخلاط المصنوع من سبيكة من الألومنيوم والسيلومين بتكلفته المنخفضة ، ولكنه قد يفشل في غضون شهر بعد بدء التشغيل. سيستمر صنبور النحاس ذو الجودة العالية لمدة 7 سنوات أو أكثر. عند اختيار الخلاطات وأجهزة القفل ، يجب ألا تركز على العلامة التجارية ، ولكن على وزن المنتج. كلما زاد حجمها ، كلما طالت مدة بقاء الرافعة على أنبوب البولي بروبلين أو المعدن البلاستيكي.
اضف تعليق
ملامح هيكل الصمامات الكروية
تحتوي جميع أنواع صمامات الإغلاق والتحكم على جهاز مماثل وتتكون من هيكل ، وموانع تسرب ، وآليات تنظيم وتحكم. تختلف الصمامات الكروية عن أجهزة الإغلاق الأخرى في نوع الآلية ، وهي كرة أو كرة بها عدة فتحات - اثنان أو أكثر ، حسب الغرض من الصمام. بين الجسم وكرة القفل توجد أختام للمقعد توفر إحكامًا وتقليل الاحتكاك.
في الوضع المغلق ، يتم تدوير الكرة مع جانبها الأعمى للتدفق ، وتضمن الفتحات الموجودة في جدران الجسم إحكامًا موثوقًا به للصمام. في الوضع المفتوح ، يتحول واحد أو أكثر من الثقوب إلى أنابيب الإمداد ، ويمرر وسيط العمل في الكرة ، ومن خلال الفتحة الموجودة على الجانب الآخر ، يتدفق السائل أو الغاز أكثر عبر خط الأنابيب.
وفقًا للمواد المستخدمة في تصنيع الوصلات ، تنقسم الصمامات الكروية إلى نوعين:
- المعادن (الصلب والحديد الزهر والنحاس والبرونز والألمنيوم) ،
- بلاستيك (بولي فينيل كلوريد ، بولي إيثيلين ، بولي بروبيلين).
ومع ذلك ، فإن هذا التصنيف يأخذ في الاعتبار مادة الجسم فقط ، لأن آليات الكرة لجميع الصمامات بدون استثناء مصنوعة من الفولاذ المقاوم للصدأ. الكرة هي التي يجب أن تتحمل ضغط بيئة العمل في الوضع المغلق للصمام ، وبالتالي فإن قوة المادة هي الخاصية الرئيسية هنا.
في الصمامات الكروية المصنوعة من البوليمرات ، بما في ذلك البولي فينيل كلوريد ، لا توجد وظيفة تنظيم ، ويمكن أن يكون الصمام في وضعين فقط: مفتوح ومغلق.
بالإضافة إلى ذلك ، على عكس المعدن ، فإن الصمامات البلاستيكية مصنوعة فقط من التجويف الكامل ، أي أن ثقوب آلية الكرة لها نفس معدل نقل الأنابيب التي يتم تركيب التركيبات عليها.
يتم التحكم في الصمام الكروي بواسطة آلية تتكون من قضيب يقود كرة التحكم ، ووحدة تحكم مباشرة - صمام فراشة أو رافعة.
يتم التحكم في الصمامات ذات الفتحة التي يصل قطرها إلى 15 سم يدويًا ، والصمامات الأكبر مزودة بمحرك هوائي أو كهربائي أو هيدروليكي ، مما يسمح لك بفتح وإغلاق الصمام دون استخدام الكثير من القوة المادية.
