أنواع أنابيب Klupp

على الرغم من الجهاز الهيكلي البسيط ، يتم تقديم مجموعة واسعة من أنواع النماذج المختلفة الميكانيكية والكهربائية البسيطة في شبكة التوزيع. عادةً ما يتم بيع klupps في مجموعات تختلف في عدد الرؤوس.

قالب الأنبوب المناسب ، 12.70032

أرز. 7 سدادات لولبية ميكانيكية مع ضلوع لمفتاح الغاز

ميكانيكي يدوي

كما هو مذكور أعلاه ، تُباع القواطع اللولبية في مجموعات ؛ للعمل لمرة واحدة ، من الممكن شراء رأس بالقطر المطلوب في نسخة واحدة. في هذه الحالة ، يتم جرحه على الأنابيب بمفتاح غاز ذو فكوك مضلعة تتشبث بأربعة نتوءات على الرأس الأسطواني.

في شبكة التوزيع ، يتم بيع حوامل القوالب ذات التصميم القياسي ، مع وجود مسامير حول المحيط لتثبيت الرأس وأنبوبين فرعيين مع خيوط داخلية يتم تثبيت المقابض فيها. في حالة عدم وجود السقاطة ، يمكن استخدامها لقلب رأس المسمار بأقطار مطابقة ، وتثبيته بمسامير التثبيت. من الواضح أن مثل هذا الجهاز يصعب قطعه في الأماكن التي يصعب الوصول إليها.

السقاطة اليد

هذا هو النوع الرئيسي من قواطع اللولب التي يتم بيعها في شبكة التوزيع ، حيث تسمح لك السقاطة بتدوير الرأس بزاوية دوران صغيرة للمقبض. الاختلاف الرئيسي في السقاطة هو عدد مختلف من الأسنان ، فكلما زاد عددها ، كلما قلت الزاوية التي يمكنك تدوير المقبض. كل سقاطة لها وظيفة عكسية لتدوير الرأس في الاتجاه المعاكس.

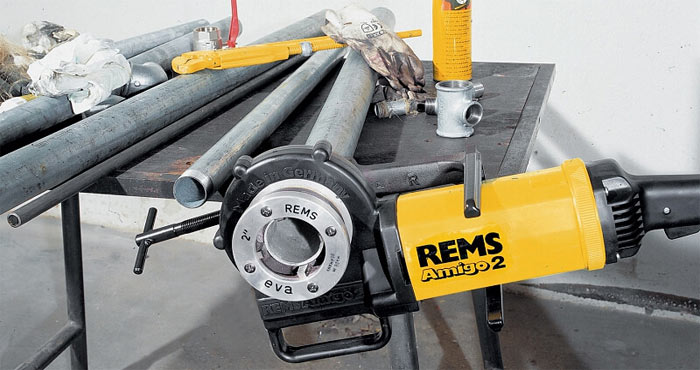

الكهرباء

يتم تصنيف الأدوات الكهربائية على أنها احترافية ، حيث يمكنك بمساعدتها قطع كميات كبيرة من خيوط الأنابيب. عادة ، تشتمل المجموعة القياسية على محرك كهربائي ، 4 رؤوس على الأقل ومشبك ، يتم تثبيته بالبراغي في الأنبوب ويتم تثبيت الوحدة فيه.

رأس المسمار الكهربائي له شكل يشبه القرص مع اقتران أسطواني بارز من شكل سداسي (ثماني السطوح) أو شكل آخر. يجعل المحرك الكهربائي من السهل ربط أقسام الأنابيب القصيرة (لا تستخدم مشبكًا لهذا الغرض) بقوالب مقلوبة دون شطب الحافة الخارجية أولاً.

قالب الأنبوب المناسب ، 12.70032

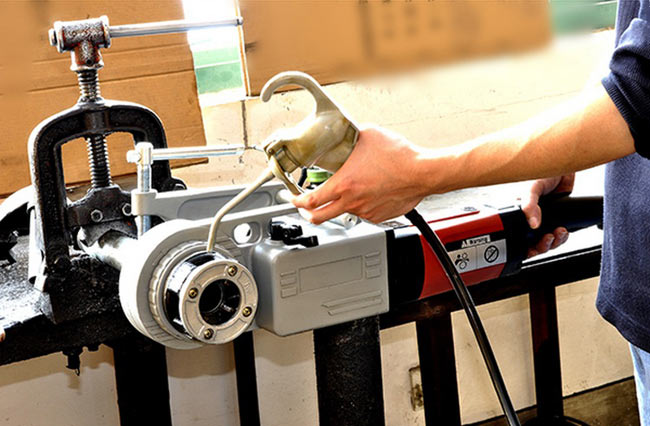

أرز. 8 قواطع كهربائية قيد التشغيل

كيفية اختيار قالب أنبوب لربط الأنابيب

تتمثل المهمة الرئيسية للأداة في إجراء اتصال ملولب على الأنابيب الفولاذية. لا يمكن تحقيق هذه النتيجة إلا باستخدام قوالب عالية الجودة. حتى إذا كان من الضروري قطع الخيوط بكمية واحدة ، فإن شراء غطاء لولبي رخيص (طقم السقاطة) ليس هو الخيار الأفضل. في هذه الحالة ، من الأفضل شراء أنبوب برغي بدون سقاطة ، والذي سيكون بجودة عالية من القوالب الموجودة في المجموعة. يخطو كثير من الناس على مثل هذا أشعل النار عندما يصبح من الممكن شراء مجموعة كاملة من قوالب قص الخيوط على الأنابيب بدلاً من قالب لولبي واحد.

عند شراء أدوات ربط الأنابيب ، يجب الانتباه إلى عدد من المعلمات التالية:

  1. السعر. مجموعات klupps الرخيصة في مجموعة تشبه الجبن في مصيدة فئران. احتمالية عدم إمكانية قص الخيط بهذه الأداة حتى على نسخة واحدة هو 99.9٪
  2. إمكانية تغيير الشفرات. تترك معظم الشركات المصنعة الفرصة لتغيير القواطع ، والاستمرار في استخدام الأداة بشكل أكبر. عاجلاً أم آجلاً ، ستصبح القواطع باهتة وتفشل (حتى مع الفولاذ عالي الجودة) ، وبالتالي فإن القدرة على استبدالها تعد ميزة رائعة.
  3. مواد القطع. إذا قمت بشراء مجموعة ، فيجب أن تكون مصحوبة بالتعليمات ، بالإضافة إلى المعلمات الفنية للأداة. يجب أن تكون القواطع من الصلب عالي الجودة والقوي والمخلوط ، مما يؤثر على القدرة على قطع الخيوط بأحجام كبيرة.
  4. التواجد في مجموعة القوالب لقطع الخيوط على الأنابيب بأقطار مختلفة. إذا كنت تعمل غالبًا بأنابيب يبلغ قطرها أكثر من 1 بوصة ، فأنت بحاجة إلى العناية بالمجموعة المناسبة
  5. الصانع. للتأكد من جودة الأداة ، لا تحتاج إلى شراء الأجهزة إلا من الشركات المصنعة الموثوقة. أشهر مصنعي قوالب الأنابيب هم: YATO و Zubr و SIBRTECH و Truper وغيرها

إنه ممتع! قبل شراء نماذج معينة من klupps ، تأكد من قراءة المراجعات عنها. فقط في حالة وجود مراجعات إيجابية ، يمكنك اتخاذ قرار بشراء قالب لولبي للأنبوب على الإنترنت أو في السوق.

لماذا هذا مطلوب على الإطلاق؟

على الرغم من حقيقة أن القرن الحادي والعشرين قد حان منذ فترة طويلة نسبيًا ، وأن أرفف المتاجر مليئة بمختلف المواد الحديثة لأنابيب الغاز والمياه ، إلا أن النحت على هذا النحو لا يزال مناسبًا. لقد تم استخدامه لفترة طويلة ، ولكن لا يوجد سبب لرفض استخدامه.

قالب الأنبوب المناسب ، 12.70032

قالب الأنبوب المناسب ، 12.70032

ومع ذلك ، فإن جميع المواد البلاستيكية (بما في ذلك المواد المركبة القائمة عليها) تتميز بعيبين مهمين.

  • أولا ، هم ارتفاع في درجة الحرارة بطلان. على سبيل المثال ، "سقف" البولي بروبلين هو فقط +90 درجة. هذا صحيح ، ستلاحظ ، ولكن وفقًا للمعايير والمتطلبات في خطوط أنابيب المباني السكنية ، لا ينبغي أن تكون هناك درجة حرارة أعلى ؛ هذا صحيح ، ولكن في العديد من المناطق الشمالية ، بسبب فصول الشتاء الباردة ، يتعين على العمال الحراريين تجاوز هذه المعايير ، وإلا يمكن للناس ببساطة التجميد. وإذا تجاوزت درجة الحرارة في نظام السباكة / التدفئة +100 درجة ، أي نقطة غليان الماء ، فلا يمكن استخدام مادة البولي بروبيلين في هذه الحالة على الإطلاق. بالنسبة لأنابيب PE ، فإن درجة الحرارة القصوى المسموح بها هي +40 درجة فقط.
  • ثانيًا ، القوة الميكانيكية للبلاستيك / المواد المركبة منخفضة. وإذا كان يجب وضع خط الأنابيب ، على سبيل المثال ، تحت طريق شعبي أو في مرحاض مطعم ، حيث يمكن أن يتلفه الزائرون السكارى ، فيجب التخلي عن استخدام البلاستيك تمامًا! الأمر نفسه ينطبق على الأنابيب البلاستيكية المعدنية ، التي يمكن تشويهها بسهولة أو إزالتها من التركيب.

قالب الأنبوب المناسب ، 12.70032

ما هي الخيارات المتبقية؟ لسوء الحظ ، فقط الفولاذ. بالطبع ، من الأفضل إعطاء الأفضلية للمجلفنة ، لأن الصدأ في خط الأنابيب هو بالتأكيد غير ضروري.

لاحظ أيضًا أن هناك طريقتان لتحقيق ربط محكم للأنابيب الفولاذية:

  • استخدام اتصال مترابطة ؛
  • استخدم اللحام.

في الوقت نفسه ، لا يمكن للجميع التباهي بامتلاك آلة لحام ؛ بالإضافة إلى ذلك ، بعد اللحام ، يتم كسر طبقة الزنك الواقية. وهذا يؤدي إلى صدأ اللحامات. لذلك ، سيكون لخط الأنابيب هذا في البداية نقاط ضعف.

قالب الأنبوب المناسب ، 12.70032

كلوب ما هو

لذلك ، klupp هو جهاز فعال إلى حد ما يستخدم في تركيب أنظمة خطوط الأنابيب. من حيث المبدأ ، إنه يموت مألوف لنا (أو "ليركا" ، كما يطلق عليه أيضًا). يتكون التثبيت من جزء أسطواني صغير مع فجوة لإخراج الرقائق أثناء الخيوط. بالإضافة إلى ذلك ، هناك أيضًا استراحة حول محيط الجهاز بالكامل ، وهو أمر ضروري للتثبيت المريح مع الحامل. توجد أمشاط داخل الأداة ، والتي في الواقع تشكل الخيط.

قالب الأنبوب المناسب ، 12.70032

ما الفرق بين الجهاز الموصوف ونفس اللوحة؟ الحقيقة هي أنه في الحالة الأولى ، بقيت القواطع فقط من القالب باعتبارها الجزء الوظيفي الرئيسي للجهاز. وهي متصلة مباشرة بالحامل ، وهو بدوره يعمل كمرشد.

نماذج شعبية klupps وخصائصها وأسعارها

دعنا نتعرف على خصائص وتكلفة بعض klupps الشعبية. من أجل راحة زوار الموقع ، يتم تقديم المعلومات أدناه في شكل جدول صغير.

جدول. klupps الشعبية ومتوسط ​​أسعار السوق.

الاسم والصورة وصف قصير متوسط ​​القيمة السوقية ، روبل

1. "Zubr EXPERT 1/2" 28271-1 / 2_z01 "

مصممة للأنابيب المعدنية ذات القطر القياسي. لتصنيع القواطع ، تم استخدام سبائك الصلب عالية الجودة ، والتي تضمن خصائص قوة ممتازة. أبعاد المنتج - 7x7.5x7 سم ، الوزن - 670 جرام. 697

2. شتورم 1065-04-1-1 / 2

نموذج عالي الجودة مصنوع من مواد متينة للغاية. القواطع صلبة ، مصنوعة من أداة الصلب. أبعاد المنتج - 11.4 × 12 × 10.8 سم ، الوزن - 2.05 كجم. 1 300

3. 1 1/4 ″ لاعب محترف 28261-5 / 4

تتميز بقواطع قابلة للاستبدال ، مصنوعة من الفولاذ عالي القوة وعالي القوة ، وبالتالي فهي تتمتع بعمر خدمة طويل. سهل الاستخدام ، مسح بسرعة من رقائق معدنية. أبعاد المنتج - 9.5x9.5x9.5 سم ، الوزن - 880 جرام. 753

4. 1 ″، FIT 70034

منتج مصنوع من الفولاذ عالي الجودة ، مصمم لقطع الخيوط الخارجية على الأنابيب التي يبلغ قطرها 1 بوصة. أبعاد الجهاز 8x8x8 سم ، ووزنه 500 جرام. 614

5. 3/4 ″ SIBRTECH 77367

يتيح لك هذا النموذج قص الخيوط الخارجية بسرعة وبدقة وهو مصمم للاستخدام مع مفتاح ربط. أبعاد المنتج 37x16x17 سم بينما يزن 600 جرام. 687

6. سانتول 1 ″ 032116-001-001

أحدث طراز لهذا اليوم ، وهو مصمم أيضًا للخيوط التي يبلغ قطرها 1 بوصة. أبعاد التركيب 7x7x7.5 سم ووزنه 660 جرام. 784

نصيحة إختصاصية

عند اختيار أداة لخيوط الأنابيب وتنفيذ أعمال الخيوط ، من المفيد مراعاة النصائح التالية:

  • المعيار الرئيسي لاختيار قالب هو مقدار العمل المنجز وقطر الأنابيب وجودة الفولاذ. بمساعدة أداة قطع القوالب ذات الميزانية المحدودة ، يمكنك ربط الأنابيب المصنوعة من درجات الفولاذ منخفض الكربون St2 - St5 ، لقطع درجات الكربون الأكثر صلابة St10 ، St15 ، St20 والفولاذ المقاوم للصدأ ، ستحتاج إلى قواطع عالية الجودة ، وبالتالي ، المزيد أدوات باهظة الثمن.
  • إذا كنت بحاجة إلى قطع الخيوط إلى أنابيب ناعمة نسبيًا مصنوعة من الفولاذ منخفض الكربون بكميات صغيرة ، فقم بشراء قالب ميزانية بشكل منفصل لتدويره بمفتاح غاز.
  • قواطع القوالب الصينية ذات الميزانية الميكانيكية غير مناسبة للخيوط بأحجام كبيرة ، خاصة للأنابيب ذات الأقطار الكبيرة ، حيث يتطلب الأمر جهدًا بدنيًا كبيرًا. نظرًا لأن قواطعها عادة ما تكون ذات جودة رديئة ، يجب بذل الكثير من الجهد البدني لتدوير الرأس - مما يزيد من احتمالية كسر جسم القالب في مجموعة السقاطة أو في المكان الذي يكون فيه المقبض مشدودًا.
  • من أجل التطبيق المتزامن لخيوط الأنابيب بكميات كبيرة ، فإن الخيار الأفضل هو استئجار قاطع خيط عالي الجودة باهظ الثمن (REMS ، Ridgid).
  • الخيار الأفضل من حيث السعر والجودة هو شراء المقابس ذات العلامات التجارية الجيدة من الشركات المصنعة الصينية (Hongli) أو شراء العلامات التجارية الأوروبية غير باهظة الثمن (Virax). في أي حال ، فإن تكلفتها أعلى بعدة مرات من أدوات قطع الميزانية.
  • المعايير الدقيقة لتحديد متى فقدت قوالب قطع الخيط حدتها هي بذل مجهود بدني كبير أثناء العمل وظهور حافة ممزقة في الخيط. في هذه الحالة ، يتم استبدال القواطع بأخرى جديدة عن طريق فك البراغي الأربعة الموجودة على غطاء الرأس.

قالب الأنبوب المناسب ، 12.70032

أرز. 12 سدادة لولبية كهربائية - التكلفة 2019

نحت

النطاق في المنزل

على الرغم من تصنيف قاطع الأنابيب كأداة احترافية ، إلا أن استخدامه في الحياة اليومية يمكن أن يكون مفيدًا للحرفيين المنزليين المشاركين في أنواع مختلفة من الحرف اليدوية. بالنظر إلى وجود نوعين رئيسيين من وصلات خطوط الأنابيب الفولاذية - اللحام والخيوط ، فإن هذا الأخير يتمتع بميزة كبيرة ، لأنه قابل للطي. في منزل الضواحي ، يمكن أن يكون قالب قطع الخيوط مفيدًا في المواقف التالية:

  • لقطع الخيوط على الأنابيب ، والتي هي إطار الهياكل القابلة للطي - الدفيئات ، الدفيئات ، العرش.
  • عند تركيب نظام سباكة داخلي لتزويد الماء البارد والساخن من أنابيب الصلب المجلفن والفولاذ المقاوم للصدأ والنحاس.
  • لترتيب نظام التدفئة باستخدام أنابيب الصلب والنحاس والأنابيب غير القابل للصدأ عند استخدامها كخط أنابيب ينقل المبرد لتزويد بطاريات الرادياتير.
  • عند وضع خط أنابيب غاز داخل المنزل ، ستكون هناك حاجة إلى اتصال ملولب لتوصيل المدخلات الخارجية بالمنزل ، وموقد الغاز بالخط.
  • لقطع خيوط الأنابيب على أجزاء مختلفة من الآلات محلية الصنع ، والأجهزة التقنية ، وفي بعض الحالات على البوليمرات (بولي بروبيلين سميك الجدران والبولي إيثيلين منخفض الضغط).
  • في وجود آبار غيسون لقطع الخيوط على الأنابيب المعدنية داخل الغواص أو تحويل المياه للري إلى السطح.
  • يقوم بعض الحرفيين بشكل مستقل بحفر الآبار في مناطقهم ، لذلك يستخدمون قضبان معدنية من الأنابيب التي يتم ربطها ببعضها البعض بواسطة وصلات ملولبة. أفضل أداة وربما الأداة الوحيدة لربط هذا النوع من العناصر الأنبوبية هي قاطعة القوالب اليدوية أو الكهربائية.

قالب الأنبوب المناسب ، 12.70032

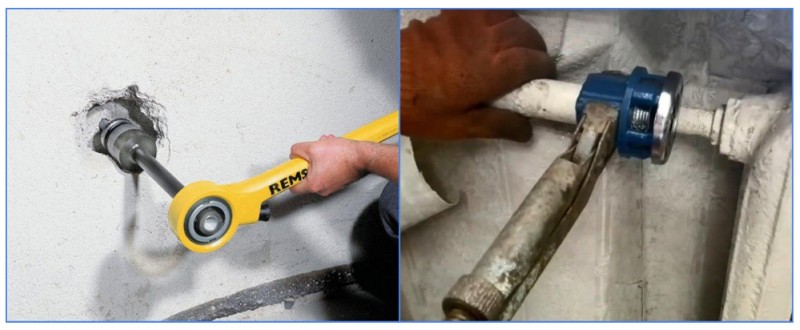

أرز. 3 نهاية القطع من خلال الامتداد والمفتاح

بضع كلمات أخرى حول مبدأ عمل توصيات مفيدة

تلخيصًا لكل ما سبق ، دعنا ننتقل بإيجاز إلى المراحل الرئيسية لتشكيل الخيط مرة أخرى (هنا سيتم وصف الإجراء بأنبوب تقليدي ، وليس بخط أنابيب موجود بالفعل).

قالب الأنبوب المناسب ، 12.70032

المرحلة الأولي. تحتاج أولاً إلى أخذ الأنبوب وإصلاحه بعناية بمشابك خاصة.

المرحلة الثانية. بعد ذلك ، يجب تنظيف نهاية الأنبوب حيث سيتم عمل الخيط تمامًا ، وتزييتها بشيء ما ، ثم تثبيت مقبض التثبيت هناك.

المرحلة الثالثة. بعد ذلك ، يجب تدوير الجهاز ، مع بذل جهد كبير. يجب أن يتم ذلك حتى يتم الحصول على مؤشر ترابط المعلمات المطلوبة.

وتجدر الإشارة أيضًا إلى أنه باستخدام الأداة الموضحة في المقالة ، يمكنك قص كل من الخيوط المترية والبوصة. من الواضح تمامًا أنه في الحالة الأولى يتم قياسه بالمليمترات ، وفي الحالة الثانية - بالبوصة.

قالب الأنبوب المناسب ، 12.70032

لإطالة عمر خدمة آلة قطع القوالب ، نوصيك بالالتزام بالمتطلبات أدناه.

استبدل أجزاء الأداة التي استهلكت بالفعل في الوقت المناسب.
عند اختيار أداة ، ضع في الاعتبار معلمات المنتج الذي سيتم قطع الخيط عليه

من المهم أن يتناسب كلاهما في الحجم.
وإذا كان klupp أصغر من الأنبوب ، يتشكل احتكاك قوي أثناء التشغيل ، مما قد يؤدي إلى تشوه القواطع.
بشكل دوري ، يجب تشحيم الجهاز ، حيث يتم استخدام مادة تشحيم خاصة. هذا الأخير ضروري لتبريد القواطع

لذلك تحميهم من ارتفاع درجة الحرارة ، ونتيجة لذلك ، من التشوه.

قالب الأنبوب المناسب ، 12.70032

نتيجة لذلك ، نلاحظ أن klupp هي أداة احترافية ، وبالتالي يجب التعامل معها وفقًا لقواعد التشغيل. عند اختيار طراز جهاز معين ، يجب أن تفهم كيف يعمل وما هي المعالجات التي يمكنك إجراؤها به. من خلال معرفة المواد التي يتكون منها الأنبوب ، وما هي أبعاده وخصائصه التقنية ، يمكنك اختيار الأداة المناسبة من مجموعة حديثة واسعة. وإذا كنت تستخدمه أيضًا بعناية ، فستضمن أن klupp سيحتفظ بحالة جيدة وخصائص أصلية.

هذا كل شئ. تأكد من مشاهدة الفيديو ذي الصلة أدناه. حظا طيبا وفقك الله!

ما هو مشبك الأنابيب

يُطلق على Klupp أداة قطع الخيوط ، وهي عبارة عن رأس أسطواني ذو شكل معقد ، يتم وضع بداخله قواطع مشط قابلة للإزالة للخيوط.

يمكن تقسيم تصميم klupp بشكل مشروط إلى جزأين: الأول يحتوي على رأس مع لوحة قابلة للإزالة وأربعة قوالب لقطع الخيوط ، والثاني عبارة عن أسطوانة ، عادةً بأربعة حواف خارجية أو سطح سداسي (مثمن) ، وهو ضع أولاً على الأنبوب.

يوجد أيضًا في مجموعة أي قالب جهاز لتدويره (السقاطة) على شكل رأس بمقبض ، يتم وضعه على الجزء الأسطواني من الأداة مع الحواف.يسمح لك السقاطة بلف الغطاء اللولبي على الأنبوب دون الدوران حول محوره بمقدار 360 درجة ، وهو أمر مريح للغاية عندما يكون خط الأنابيب بجوار أجسام ثابتة.

عادة ما يتم تجهيز Clupp لأنابيب اللولب بعدة قوالب بأقطار مختلفة ، وأحجامها القياسية 1/2 (15 مم) ، 3/4 (20 مم) ، 1 (25 مم) ، 1 1/4 (32 مم) ، 1 1/2 (40 مم) ، 2 بوصة (50 مم) ، منها الأربعة الأولى هي الأكثر شيوعًا لدى المستهلك.

قالب الأنبوب المناسب ، 12.70032

أرز. 2 ما هو klupp - المكونات الرئيسية لنموذج REMS السقاطة

قطع الخيط بمسمار يدوي

هناك خياران لخيوط الأنابيب اعتمادًا على موضعها ، والتي يمكن تثبيتها في هياكل فنية مختلفة ، وأشياء بناء ، ومتحركة ، موضوعة في أداة لقط. في الحالة الأخيرة ، غالبًا ما يتم استخدام الرذيلة ، وتشمل عيوبها إمكانية تلف السطح وتشوه شكل الأجزاء.

تنتج الشركات المصنعة الرائدة في العالم مشابك حلمة خاصة برأس تمدد ، يتم إدخالها داخل الأنبوب. عندما يتم تدوير القضيب المرتبط بالموسع ، يزداد حجم الرأس ويتم الضغط عليه بقوة على جدران الأنبوب الداخلية ، بينما لا يتم تثبيت الجزء ، ولكن يتم تثبيت حلمة التثبيت نفسها في الرذيلة.

يتم تنفيذ عمليات الخيوط على الأنابيب المنقولة بواسطة قاطع القالب بالتسلسل التالي:

  1. اقطع الأنبوب بزاوية قائمة ، وحاول ألا تترك نتوءات. من أجل الحفاظ بدقة على زاوية 90 درجة ، قم بلف غلاف الجزء عند نقطة القطع بشريط من أي مادة لاصقة أو شريط ثابت من الورق حتى تتم محاذاة الأطراف ، وبعد ذلك يتم قطع قطعة العمل تمامًا على طول الحافة من النموذج.
  2. يتم تثبيت الجزء في نائب ، مع ترك النهاية خالية من حوالي 100 مم ، ويتم وضع زيت خاص من الأسطوانة على الحافة ويتم وضع فرن لولبي على قطعة العمل ، والتي تم وضعها مسبقًا في آلية السقاطة.
  3. اسحب دبوس قفل المزلاج للخارج وأدره إلى موضع العمل في اتجاه السهم.
  4. اضغط على الفوهة اللولبية من الجانب وابدأ الدوران البطيء للجهاز بإمداد منتظم بالزيت إلى منطقة العمل. عند القيام بالعمل ، يتم استخدام زيت خاص فقط ، والذي يغسل الرقائق ، ولا يلتصق بالمنعطفات ، مما يؤدي إلى تدهور جودة القطع.
  5. يستمر السقاطة في الدوران حتى تصبح الكراث في نفس المستوى مع نهاية الأنبوب - وهذا هو الطول القياسي للخيط المدبب.
  6. بعد الاختراق ، يتم تحريك دبوس القفل في اتجاه السهم إلى الوضع العكسي ويتم تدوير الرأس في الاتجاه المعاكس ، ويفك تمامًا ، وبعد ذلك يصبح القطع جاهزًا للاستخدام.

قالب الأنبوب المناسب ، 12.70032

أرز. 9 خطوات الخيوط

نماذج شعبية من الأنابيب المشابك

هناك مجموعة واسعة من klupps الرخيصة من الإنتاج الصيني في السوق ، وهناك علامات تجارية محلية وأكثر تكلفة من الشركات المصنعة الأوروبية ، الولايات المتحدة الأمريكية.

عادةً ما تُباع أداة لولبة الأنابيب في مجموعات ، توضع عناصرها في حقيبة للنقل ، وتشمل الحزمة القياسية عدة فوهات وسقاطة بمقابض قابلة للإزالة ، وزجاجة من الزيت ذي العلامات التجارية. في أغلب الأحيان معروض للبيع ، يمكنك العثور على مجموعات ومشابك فردية من العلامات التجارية التالية:

ZUBR هي علامة تجارية روسية منتجة في الصين ، وتنتج الشركة أفران ومجموعات لولبة لولبة فردية. معروضة للبيع مجموعات من سلسلة الخبراء مع lerks بمبلغ 3 و 4 و 5 قطع بمتوسط ​​أسعار 3000 و 4000 و 4500 روبل على التوالي. رؤوس قطع الخيوط مغطاة بطلاء مسحوق أحمر ، وتتراوح تكلفتها في شبكة التوزيع من 600 إلى 900 روبل.

تتميز القواطع ، وفقًا للشركة المصنعة ، بهندسة محسّنة ومصنوعة من الفولاذ القياسي بدرجة 9XC ، والنوع الرئيسي للخيط الذي يتم تصنيعه هو الأنبوب المخروطي. الأحجام القياسية والعدد المقابل من المقابس هي 1/4 أو 3/8 ، 1/2 ″ ، 3/4 ″ ، 1 ″ ، 1 1/4 ″ ، المنتجات مضمونة لمدة سنة واحدة.

SIBRTECH هي علامة تجارية روسية لها مرافق إنتاج في الصين ، وتتوفر للبيع رؤوس فردية ذات ألوان فولاذية بأحجام قياسية وسقاطة.تتميز مشابك الأنابيب SIBRTECH بتكلفتها المنخفضة (يمكن شراء الأفران مقابل 350-600 روبل ، والسقاطات مقابل 850 روبل) ، وهي مصممة بشكل أساسي لقطع خيوط BSPT ذاتية الختم وغالبًا ما تكون BSPP أسطوانية أقل.

يعد التسليم في أجزاء منفصلة مناسبًا للاستخدام في المنزل - يمكنك شراء سقاطة ورأس أو رأسين مناسبين لها ، والتي ستكون أرخص بكثير من مجموعة كاملة في علبة.

قالب الأنبوب المناسب ، 12.70032

أرز. 10 تكلفة قواطع القوالب 2019

FIT هي علامة تجارية لشركة صينية معروفة لتصنيع الأدوات المختلفة ، وتنتج الشركة مجموعات براغي رخيصة في علب وبدون كمية من 3 إلى 5 فوهات بحجم بوصة 3/8 ″ -1/2 ″ -3/4 -1 × -1 1/4 ". العناصر مصنوعة من فولاذ الأداة ، المنتج له أقل تكلفة - يمكن شراء مجموعة من 5 ليروك مقابل 3000 روبل.

بالإضافة إلى العلامة التجارية المشار إليها ، هناك أيضًا منتجات صينية الصنع في السوق ذات معايير مادية متشابهة وصنعة وأسعار ماركات مشهورة ماتريكس ، سبارتا ، ستورم.

Hongli هي علامة تجارية لمنتجات شركة صينية توفر أدوات عالية الجودة للسوق المحلي. تشتمل مجموعة قطع القوالب للخيوط على رؤوس خيوط بأحجام 1/2 ″ -3 / 4 ″ - 1 - 1 1/4 ″ - 1 1/2 ″ - 2 ″ ، متوسط ​​تكلفتها 19000 روبل.

شركة Hongli هي مورد للسوق الروسية لأدوات كهربائية لولبية عالية الجودة من سلسلة SQ30 ، والتي تبلغ تكلفتها في حالة بأربعة رؤوس ما يزيد قليلاً عن 25000 روبل.

Virax هي علامة تجارية مملوكة لشركة فرنسية هي الشركة الرائدة في العالم في مجال تصنيع الأدوات الكهربائية. مجموعة محمولة باليد من قواطع القوالب بأربعة رؤوس بأحجام 1/2 ″ - 3/4 ″ - 1 - 1 1/4 في علبة مصممة لقطع خيوط BSPT المدببة اليمنى ، ويمكن شراؤها بمتوسط ​​14000 روبل.

تعد Virax أيضًا موردًا معروفًا لأدوات كهربائية لقطع الخيوط تتكلف من 55000 إلى 75000 روبل ، وتشمل الحزمة القياسية 4-6 ليروكس ، على التوالي.

REMS هي علامة تجارية للقلق الألماني ، وهي واحدة من الشركات المصنعة الرائدة للأدوات ؛ في السوق المحلية ، ربما تكون الأغلى والأعلى جودة.

تتيح قواطع القوالب المحمولة باليد من سلسلة REMS Eva ، باللون الأصفر المميز ، خيوط مستدقة بأحجام قياسية من 3/8 ″ إلى 2 بالإضافة إلى خيوط مثبتة بمسامير من 1/4 إلى 1 ليتم تطبيقها على الأنابيب. مقبض السقاطة مصنوع من الفولاذ المقوى بطلاء بلاستيكي واقي ، ومجهز بقبضة مطاطية لمنع انزلاق اليدين. يمكن شراء مجموعة من 7 نرد في علبة معدنية بسعر لا يقل عن 22000 روبل.

بالإضافة إلى أدوات الخيوط اليدوية ، تزود REMS السوق بمجموعة واسعة من الأدوات الكهربائية المماثلة من سلسلة Amigo بسعر مرتفع حتى للمحترفين. يبدأ سعر الطقم المزود بمحرك كهربائي من 70000 روبل. ويمكن أن تصل إلى 150000 روبل.

يقدم السوق أيضًا أدوات قص الخيوط عالية الجودة مدفوعة كهربائيًا من الشركات المصنعة المعروفة مثل Ridgid (الولايات المتحدة الأمريكية) ، Rothenberger (ألمانيا).

قالب الأنبوب المناسب ، 12.70032

أرز. 11 أسعار مجموعات klupp الشعبية 2019

وظائف وميزات غطاء المسمار اليدوي والكهربائي

الغرض الوظيفي لأنواع مختلفة من قواطع القوالب هو خيوط سريعة وعالية الجودة على أنابيب بأقطار مختلفة. Klupp هو الجزء الوظيفي الرئيسي لقالب عادي (أو كما كان يسمى سابقًا لفترة طويلة ، lerks): هذه قواطع مثبتة في حامل يعمل في نفس الوقت كدليل لولبي ، أو (لبعض الطرز اليدوية ) بالتناوب مع مفتاح الغاز.

دليل klupp

يعتبر القالب اليدوي الأكثر شيوعًا هو القالب العادي في حامل بسيط: يتم تنفيذ الخيوط عن طريق تثبيت قواطع قوية في نهاية الأنبوب الذي تتم معالجته وتدويرها بواسطة مقابض الحامل. تقليديا ، الحامل مصنوع من قضيبين معدنيين يتم إمساكهما بيدين ، ولكن هناك أيضًا أدوات بمقبض واحد - فهي مريحة للدوران بيد واحدة ، وبالتالي فهي مريحة للاستخدام حتى في الأماكن التي يصعب الوصول إليها أماكن. يتم إنتاج أرخص الموديلات بدون حاملات - عند القطع ، يتم تدوير هذه البراغي بمفتاح غاز بحجم مناسب.

يوجد أيضًا تعديل بسقاطة يتم إدخالها في إطار هذه المشابك.تسمح هذه الأدوات أثناء التشغيل بعدم إزالة المقبض من الحامل بعد كل دورة لولبية - عند تدوير ذراع السقاطة ، تتم إزالة القالب بسرعة وسهولة من الخيط عن طريق الدوران العكسي للمقبض.

klupp الكهربائية

قاطع القوالب الكهربائي هو أداة احترافية ، مثل الأداة اليدوية ، يتم استخدامه لصنع الخيوط على الأنابيب المعدنية والبلاستيكية بأقطار مختلفة. في الوقت نفسه ، لا يلزم استخدام الجهد البدني ، كما في حالة المشبك اللولبي اليدوي - فالعمل ليس أسهل فحسب ، بل أسرع أيضًا ، يكفي لإصلاح الأنبوب بشكل آمن ، وتثبيت المشبك اللولبي عليها واضغط على زر بدء تشغيل المحرك الكهربائي.

يبدو أن قوة الغطاء اللولبي الكهربائي غير ذات أهمية تسمح لك بتطوير عزم دوران ضخم. العيب الوحيد في قابس اللولب الكهربائي هو الاعتماد على مصدر الطاقة وعدم القدرة على استخدامه في المطر أو مع الرطوبة العالية.

قالب الأنبوب المناسب ، 12.70032

ما يمكن استخدامه للخيوط

إذا أخذنا في الاعتبار العملية من حيث تكاليف العمالة والوقت ، فلن يكون الخيار الأفضل هو يموت الأنابيب ، ولكن المخرطة. تحتاج فقط إلى وضع الأنبوب في المغزل ، ثم إحكام ربطه ، وقطع الزائدة باستخدام أداة القطع ، ومحاذاة الحافة ، وبعد ذلك فقط ، بعد تغيير الأداة ، حدد معلمات الخيط المطلوب. هذا كل شيء في الأساس.

قالب الأنبوب المناسب ، 12.70032

لكن ليس كل شخص لديه الفرصة لاستخدام مخرطة. لذلك ، لم يتبق سوى الأجهزة اليدوية - تم أخذها في الاعتبار في مقال اليوم. لكن بالإضافة إلى هذه الأدوات ، ستحتاج أيضًا إلى شيء ما لقطع الأنبوب. ويمكن القيام بذلك بمساعدة قاطع الأنابيب وبمساعدة التوربينات اليدوية أو المنشار التقليدي.

مزايا klupp على نرد بسيط

القالب المعتاد مصنوع من فولاذ أداة باهظة الثمن. في هذه الحالة ، يجب أن تكون القواطع فقط قوية بشكل خاص ، لأنها تشكل الخيط. و klupp ، كما أشرنا سابقًا ، هو أيضًا يموت ، ولكن بالفعل بدون عناصر باهظة الثمن وغير وظيفية. حامل غير مكلف ، بالإضافة إلى قواطع متينة - هذا كل ما هو مطلوب في هذه الحالة.

قالب الأنبوب المناسب ، 12.70032

قد يبدو من غير المنطقي اعتبار أداة ما كبديل للميزانية: يمكنك العثور على klupps في السوق ، وتقاس تكلفتها بآلاف الدولارات. لكن لا تنس أن القواطع هنا هي عناصر قابلة للتبديل.

ما هي المدخرات على أي حال؟ على المواد الاستهلاكية. بالنسبة للأداة ، فإن تكلفتها مرتفعة للغاية لأنها تجعل عملية الخيوط أقل إرهاقًا وأكثر ملاءمة.

قالب الأنبوب المناسب ، 12.70032

بعض الفروق الدقيقة الهامة

هناك بعض الفروق الدقيقة في استخدام أنبوب المسمار اللولبي ، وكذلك أي أداة أخرى.

  1. قبل البدء في العمل ، يجب دحرجة الأنبوب (بنفس طريقة دحرجة القالب). هناك العديد من الطرق لجعل أحد طرفي الأنبوب أرق قليلاً - وهذا هو استخدام ملف ، أو دافع ، وما إلى ذلك ؛ يمكنك أيضًا أن تأخذ مطرقة وتسطيح النهاية قليلاً باستخدام سندان. خيار شائع آخر شائع من خلال مفتاح الغاز.
  2. إذا كان الأنبوب الذي سيتم قطع الخيط فيه جزءًا من خط أنابيب موجود ، فيجب بالضرورة أن يتم تثبيته بواسطة مفتاح ربط من أجل التعويض عن عزم الدوران أثناء الخيوط.
  3. وإذا قمت بتلطيخ القليل من الشحوم أو حتى زيت الديزل العادي في مكان القطع المستقبلي ، فلن يتنمر الخيط ، على العكس من ذلك ، سيكون من الأسهل قطعه ، وستستمر القواطع نفسها لفترة أطول.
  4. أخيرًا ، إذا كنت تشتري قطعًا جديدة ، فحاول الذهاب مع نفس الشركة المصنعة مثل المالك. إذا لم يكن الأمر كذلك ، فسيكون من الممكن مواجهة مشكلة - القواطع ببساطة لن تصعد في مكانها.

قالب الأنبوب المناسب ، 12.70032

كيفية قطع الخيط على الأنبوب بمسمار الأنبوب

قبل استخدام الأداة ، تحتاج إلى فهم بعض الفروق الدقيقة. ظاهريًا ، لا تسبب الأداة أي صعوبات - ضع قالبًا للقطر المناسب ، وقم بقص الخيط الخاص بك.ومع ذلك ، ليس كل شيء بهذه البساطة! قبل إجراء الترابط ، تحتاج إلى الاستعداد لهذا الحدث. يكون الإجراء في شكل إرشادات لربط اتصال مترابط كما يلي:

  1. درفلة الأنابيب. إجراء إلزامي ، حيث سيساعد ذلك في تبسيط عملية قطع الاتصال اللولبي. الدرفلة عبارة عن تقليل في القطر الخارجي للأنبوب ببضعة مليمترات. يتم ذلك باستخدام ملف ، ومكره ، وسندان ، ومطرقة ، وكذلك مفتاح غاز. يستخدم الأسياد طاحونة مع عجلة طحن للدرفلة
  2. قم بمعالجة الجزء الملفوف من الأنبوب بأي نوع من مواد التشحيم - Litol أو Solidol. يمكن معالجة نفس المواد بالقواطع ، مما يساعد على إطالة عمر خدمتها عن طريق تقليل مقاومة القطع.
  3. إذا تم إجراء الخيوط على أنبوب يقع بجوار الحائط أو في الأرض ، فأنت بحاجة إلى إصلاحه بمفتاح ربط بالغاز لتجنب انتهاك سلامة ربط الطرف الثاني للأنبوب. إذا لم يتم إصلاح الأنبوب ، فيجب تثبيته في نائب ، وبعد ذلك فقط تابع المعالجة
  4. يتم إجراء القطع بحركات ترددية بطيئة ، حيث تؤدي السرعة العالية إلى فشل الأداة.
  5. بعد وضع القالب على الأنبوب ، من الضروري تثبيته بدقة في الوضع العمودي للجزء الأخير من المادة ، أي محاذاة موضع القالب فيما يتعلق بالأنبوب
  6. مع الحركات البطيئة ، من الضروري قطع المنعطف الأول ، وهو المنعطف الرئيسي. عند القطع ، من الضروري إجراء دورة واحدة للأمام ، ثم العودة 0.5 مرة إلى الوراء. أثناء عملية الإرجاع ، ستتم إزالة الرقائق المعدنية
  7. بمجرد قطع الملف الأول ، يتم تسهيل الاستخدام الإضافي للأداة ، ويتكون فقط من أداء الحركات التبادلية.

بعد ذلك ، يتم فك القالب ، ويتم فحص جودة وسلامة الخيط الناتج. يمكن تثبيت أداة التوصيل عليها عن طريق التحقق من جودة اللولب. كم عدد المنعطفات اللازمة على الأنبوب لاتصال موثوق به؟ يتم طرح هذا السؤال من قبل كل سيد ، باستخدام أداة مماثلة. عدد المنعطفات هو عدد الأدوار الموجودة على القاطع أو على أداة التوصيل.

من المهم أن تعرف! في عملية القطع ، لا تتعجل ، وإلا فإن كل الجهود يمكن أن تؤدي إلى تفتيت القواطع الموجودة على الأداة. لا تستخدم قالبًا تتلف فيه القواطع أو تتأرض ، فقد يؤدي ذلك إلى انتهاك سلامة الأنبوب

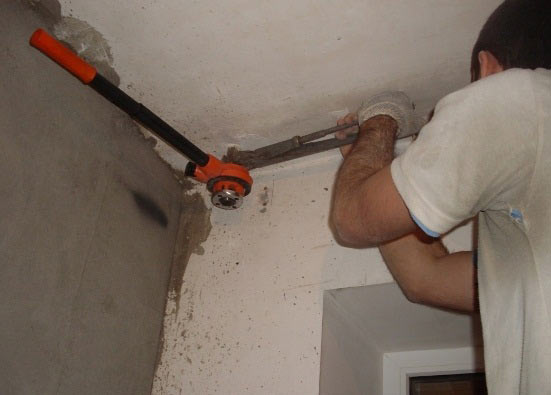

إذا كنت بحاجة إلى قطع الخيوط على أنبوب موجود في الحائط ، عندما يكون الوصول فقط من الجزء النهائي ، فستحتاج إلى استخدام محول تمديد خاص ، كما هو موضح في الصورة أدناه.

قالب الأنبوب المناسب ، 12.70032قالب الأنبوب المناسب ، 12.70032 قطع الخيط أنبوب في الحائط باستخدام قابس مع محول

قد يفكر الكثيرون في سبب شراء مشبك لولبي عندما يمكنك اللجوء إلى أداة تقليب تقوم بقص الخيوط من أي حجم وقطر وشكل. تم تصميم الأداة بشكل أساسي للحالات الاستثنائية التي تحتاج فيها إلى قص الخيوط في الموقع. هذا الجهاز مناسب جدًا للاستخدام حقًا ، فهو يساعد دائمًا في حل المشكلات المتعلقة بخط أنابيب فولاذي عندما يصبح من الضروري إجراء اتصال مترابط.

إذا كان اللحام مفضلاً بدلاً من التوصيل الملولب ، فيجب فهم فارق بسيط مهم - عند اللحام ، يتم تشكيل قسم داخل الأنبوب ، مما يؤدي إلى تراكم الانسدادات. إذا كان اللحام ذا جودة رديئة ، فقد يحدث تسرب بمرور الوقت ، وبالتالي فإن القرار الصحيح الوحيد هو شراء قالب أنبوب وقطع المنعطفات الملولبة بالكمية المناسبة.
