كيفية اختيار مشعب توزيع التدفئة

ما هو مطلوب ل

عند تثبيت أنظمة ضغط المياه ، هناك قاعدة: يجب ألا يتجاوز القطر الإجمالي لجميع الفروع قطر أنبوب الإمداد. فيما يتعلق بمعدات التدفئة ، تبدو هذه القاعدة على النحو التالي: إذا كان قطر فتحة مخرج الغلاية 1 بوصة ، فيُسمح بدائرتين بقطر أنبوب يبلغ بوصة في النظام. بالنسبة لمنزل صغير يتم تسخينه فقط باستخدام مشعات ، سيعمل هذا النظام بفعالية.

في الواقع ، هناك المزيد من دوائر التدفئة في منزل خاص أو كوخ: أرضيات دافئة. تدفئة عدة طوابق ، غرف المرافق ، المرآب. عندما يتم توصيلها من خلال نظام التنصت ، فإن الضغط في كل دائرة لن يكون كافياً لتسخين المشعات بشكل فعال ، ولن تكون درجة الحرارة في المنزل مريحة.

لذلك ، يتم تنفيذ أنظمة التسخين المتفرعة بواسطة المجمعين ، تتيح لك هذه التقنية ضبط كل دائرة على حدة وتعيين درجة الحرارة المطلوبة في كل غرفة. لذلك ، بالنسبة إلى المرآب ، بالإضافة إلى 10-15 درجة مئوية ، وبالنسبة للحضانة ، يلزم الحصول على درجة حرارة تزيد عن 23-25 ​​درجة مئوية. بالإضافة إلى ذلك ، يجب ألا تسخن الأرضيات الدافئة أكثر من 35-37 درجة ، وإلا فلن يكون من الجيد السير عليها ، وقد يتشوه غطاء الأرضية. بمساعدة المجمع ودرجة حرارة الإغلاق ، يمكن أيضًا حل هذه المشكلة.

فيديو: استخدام نظام التجميع لتدفئة المنزل.

تُباع مجموعات المجمعات لأنظمة التدفئة جاهزة ، في حين قد يكون لها تكوينات مختلفة وعدد الصنابير. يمكنك اختيار مجموعة مجمعات مناسبة وتثبيتها بنفسك أو بمساعدة المتخصصين.

ومع ذلك ، فإن معظم النماذج الصناعية عالمية ولا تناسب دائمًا احتياجات منزل معين. يمكن أن يؤدي تغييرها أو صقلها إلى زيادة التكاليف بشكل كبير. لذلك ، في معظم الحالات ، يكون من الأسهل تجميعها من كتل منفصلة بيديك ، مع مراعاة ميزات نظام تدفئة معين.

مجموعة جامع لنظام التدفئة آسى

يظهر تصميم مجموعة المشعب العالمية في الشكل. يتكون من كتلتين للتدفق المباشر والعكسي لسائل التبريد ، ومجهزان بالعدد المطلوب من الصنابير. يتم تثبيت مقاييس التدفق على مشعب الإمداد (المباشر) ، وتوجد رؤوس حرارية في مشعب الإرجاع للتحكم في درجة حرارة الماء العائد في كل دائرة. بمساعدتهم ، يمكنك ضبط معدل التدفق المطلوب لسائل التبريد ، والذي سيحدد درجة الحرارة في مشعات التدفئة.

تم تجهيز وحدة التوزيع المتشعبة بمقياس ضغط ومضخة دوران وصمامات هواء. يتم دمج مشعبات الإمداد والعودة في وحدة واحدة مع حوامل ، والتي تعمل أيضًا على تثبيت الوحدة على الحائط أو الخزانة. سعر هذه الكتلة من 15 إلى 20 ألف روبل. وإذا كانت بعض الحنفيات غير متضمنة ، فمن الواضح أن تثبيتها سيكون غير مناسب.

تظهر قواعد تركيب الكتلة النهائية في الفيديو.

مشط - تجميع مشعب

أغلى العناصر في كتلة التوزيع المتشعب هي عدادات التدفق والرؤوس الحرارية. لتجنب دفع مبالغ زائدة مقابل عناصر إضافية ، يمكنك شراء مجموعة جامع ، تسمى "المشط" ، وتثبيت أجهزة التحكم الضرورية بيديك فقط عند الضرورة.

المشط عبارة عن أنبوب نحاسي بقطر 1 أو بوصة مع عدد معين من الفروع بقطر لتسخين الأنابيب ½ بوصة. هم أيضا متصلون ببعضهم البعض بواسطة قوس. تم تجهيز المنافذ الموجودة في مشعب الإرجاع بمقابس تسمح لك بتثبيت رؤوس حرارية على كل الدوائر أو جزء منها.

يمكن تجهيز بعض الطرز بصنابير ، وبمساعدتها يمكنك ضبط التدفق يدويًا. تحتوي هذه الأمشاط على جسم مصبوب ومجهزة بخيط تركيب / صمولة في النهايات ، مما يتيح لك تجميع مشعب بسرعة وسهولة من العدد المطلوب من الصنابير.

من أجل توفير المال ، يمكن تجميع مجمّع أنظمة التدفئة من عناصر فردية بنفسك أو صنعه بنفسك بالكامل.

ميزات تركيب نظام التجميع

يتم تنفيذ تركيب أنظمة التدفئة قبل الانتهاء من العمل على وضع الأرضيات والجدران ، ويتم ربط خط الأنابيب الذي يمر عبر الأرضية بشبكة معدنية قوية ويُسكب بعلبة التسوية الموجودة على طبقة العزل.

منزل سكني

لا يتم استخدام التدفئة المجمعة في مبنى سكني عمليًا في الحياة اليومية ، ويرجع ذلك أساسًا إلى وجود تدفئة المبرد في المباني ، حيث يتم تسخين جميع الغرف في الشقة بواسطة البطاريات. يرتبط وضع الدوائر لتدفئة الفضاء عبر الأرضيات بتكاليف مالية كبيرة وغير فعال ، إلى جانب ذلك ، لا يلزم المشط لوضع عدد صغير وأطوال صغيرة من الحلقات. من العوامل المهمة التي تجعل تركيب تدفئة المجمع في مبنى سكني عديم الفائدة هو عدم التوازن وانتهاك نظام درجة الحرارة لنظام المنزل بأكمله ، ونتيجة لذلك يمكن فرض عقوبات وتفكيك الأرضية الدافئة.

كوخ

أمشاط التجميع هي العناصر الرئيسية في تنظيم تدفئة المنازل الريفية والبيوت ، وعادة ما يتم وضعها في جدار الغرف الموجودة في وسط المنزل في كل طابق ، متصلة بالناهض المدمج فيها.

للقيام بذلك ، يتم وضع تجويف في الحائط في مرحلة البناء ، حيث يتم وضع المشط ، لزيادة المظهر الجمالي ، يتم وضع خزانة تجميع بأبواب مغلقة في مكان الملحق.

يتم استخدام دائرة واحدة لكل غرفة ، إذا كان هناك عدة مشعات في الغرفة ، يتم توصيلها في سلسلة وفقًا لمرور أحادي الأنابيب أو عبر دائرة (لينينغراد). يتم تركيب العديد من الدوائر الصغيرة إذا كانت مساحة المبنى كبيرة ولا يوفر الحد الأقصى لطول خط الأنابيب تغطية بخطوة معينة.

أرز. 14 نظام تدفئة مدمج

مزايا وعيوب أنظمة التدفئة المشعة

الجوانب الإيجابية

الميزة الرئيسية لمخطط الحزمة هي سهولة الاستخدام.

تجعل المعدات الخاصة إدارة شبكة المناخ مريحة وملائمة قدر الإمكان:

1. يمكنك ضبط درجة حرارة كل مشعاع تدفئة في المنزل دون مغادرة الخزانة المتشعبة. بالإضافة إلى ذلك ، إذا لزم الأمر ، يمكنك إغلاق مصدر المياه تمامًا لأي عنصر من عناصر النظام دون تعطيل تشغيل شبكة التدفئة بالكامل.
2. يقوم كل زوج من الأنابيب بتوصيل المجمع بمبرد واحد فقط. لذلك ، يمكن استخدام خطوط الأنابيب ذات القطر الصغير ، والتي يسهل إخفاؤها تحت غطاء الأرضية. من بين أشياء أخرى ، يسمح لك هذا بتدفئة سطح الأرض جزئيًا.

يتم وضع أنابيب نظام التسخين المشع قبل سكب الأرضية

1. بفضل استخدام الأجهزة الخاصة (ما يسمى بالسهام الهيدروليكية - المجمعات ذات القطر الكبير) ، من الممكن تشكيل عدة مناطق تدفئة في المنزل بدرجات حرارة مختلفة لسائل التبريد.

في هذه الحالة ، يتم تنظيم ماس كهربائى بين أنابيب الإمداد والعودة. يدور الماء الساخن باستمرار في السهم الهيدروليكي ، ويمكن أن يتم امتصاصه على مسافات مختلفة (ستعتمد درجة الحرارة أيضًا على ذلك).

السلبية

لإكمال الصورة ، يجب أن يقال عن عيوب استخدام نظام التدفئة المشع.

بسببهم ، على الرغم من كل المزايا ، فهو ليس شائعًا جدًا:

1. زيادة كبيرة في استهلاك أنابيب الإمداد والتفريغ. كلما كان المنزل أكثر اتساعًا وكلما كانت هندسة الغرف أكثر تعقيدًا ، ستحتاج إلى مزيد من التفاصيل.بالإضافة إلى ذلك ، يزداد تعقيد التثبيت ، والذي لا يمكن إلا أن يؤثر على التكلفة المقدرة للبناء.

يتطلب نظام التسخين المشع استخدام عدد كبير من الأنابيب والمجمعات

1. الحاجة للتثبيت المخفي. إذا كان من الممكن تركيب نظام الإنطلاق التقليدي على طول الجدران ، فلا يمكنك وضع عدد كبير من الأنابيب بهذه الطريقة. يجب أن تكون مخبأة تحت الأرض. يمكنك تثبيت الجدران ، ولكن في هذه الحالة ، سيزداد استهلاك المواد بشكل أكبر.
2. لا مفاصل. عند تصميم خطوط الأنابيب ، يجب توخي الحذر للتأكد من أن الأنبوب الموجود أسفل الأرض لا يحتوي على وصلة واحدة. في هذا المكان ، تحدث العواصف غالبًا ، وستكون تكلفة إصلاح الانهيار بعيدًا عن كونها منخفضة وشاقة للغاية.
3. إذا كان تصميم النظام يوفر عدة دوائر بدرجات حرارة مختلفة لسائل التبريد ، فيجب أن يتم تجهيز كل منها بمضخة دوران.

التجميع الذاتي لمشعب التسخين

عادة ما يتم توفير مشعب التسخين من قبل الشركة المصنعة في شكل مجمع ، ويتم تثبيت مضخة دوران ذات طول قياسي لاحقًا على وصلة ملولبة من النوع الأمريكي. في بعض الأحيان يتم تسليم المكونات للمستهلكين بشكل منفصل ، يتكون أمر التجميع من العمليات التالية:

• يتم تثبيت عدادات التدفق على مشط الإمداد ويتم تثبيت مخرج الهواء النهائي في الطرف الأيمن.
• يتم توصيل الصمام بمشعب الإرجاع بأغطية مثبتة مسبقًا على صمامات الإغلاق من خلال أمريكي على الجانب الأيمن.
• على كلا المشطين على اليسار ، من خلال الأمريكي ، يتم تثبيت محركات الأقراص لتوصيل مضخة الضغط الكهربائية ، بينما يتم ترتيبها بطريقة تجعل تركيب مقياس الحرارة في الجانب الأمامي.
• يتم ثمل نقطة الإنطلاق في مشعب الإرجاع ، حيث يتم توصيل الرأس الثرموستاتي.
• باستخدام وصلة ملولبة (أمريكية) لتركيب مضخات الدوران الكهربائية والحشيات من المجموعة ، يتم توصيل المضخة بالأمشاط العلوية والسفلية.
• في نهاية العمل ، يتم توصيل الأنابيب ذات القطر القياسي بكتلة التجميع باستخدام Eurocones المضمنة في المجموعة.

يتم إغلاق جميع الوصلات الرئيسية بحشيات مطاطية تأتي مع الوحدة والمضخة الكهربائية ، وأحيانًا لا توجد أختام في الصنبور ونقطة الإنطلاق في مشط الإمداد ، ثم يتم استخدام سحب الكتان أو مواد السباكة الأخرى للإغلاق

لتنفيذ العمل ، يكفي مفتاح ربط واحد قابل للتعديل ، بينما من المهم عدم ضغط الصواميل - فقد يؤدي ذلك إلى تمزق الحشيات

أرز. 18 أنابيب PEX و PE-RT

الفروق الدقيقة في العمل محلي الصنع

الشرط الرئيسي للتشغيل الصحيح للتدفئة هو إنشاء توازن هيدروليكي في النظام. يجب أن يكون لمجمع الحلقة للتدفئة نفس سعة أنبوب المدخل (جزء من الأنبوب الرئيسي المتصل بخط الإمداد) مثل مجموع نفس المؤشرات في جميع الدوائر. على سبيل المثال ، بالنسبة لنظام ذي 4 دوائر ، يبدو كالتالي:

D = D1 + D2 + D3 + D4

عند إنشاء مشعب تسخين بيديك ، تذكر أن المسافة بين أقسام الإمداد والعودة للأنبوب يجب أن تكون مساوية لستة أقطار مشط على الأقل.

عند تثبيت الجهاز ، تؤخذ الفروق الدقيقة التالية في الاعتبار:

• يتم توصيل غلاية كهربائية أو غلاية غاز بالفوهات العلوية أو السفلية
• تقطع مضخة الدورة الدموية فقط من نهاية المشط
• دوائر التسخين تؤدي إلى الجزء العلوي أو السفلي من المجمع.

لتدفئة منزل بمساحة كبيرة ، يتم تثبيت مضخات الدوران في كل دائرة. بالإضافة إلى ذلك ، لتحديد الحجم الأمثل لسائل التبريد ، يتم تثبيت معدات إضافية على كل أنبوب مدخل ومخرج - موازنة عدادات التدفق والصمامات من أجل الضبط. تحد هذه الأجهزة من تدفق السائل الساخن إلى فوهة واحدة.

لكي يقوم مجمع أسلاك الغلاية بأداء وظائفه بالكامل ، من الضروري أن يكون طول جميع الدوائر المتصلة به بنفس الطول تقريبًا.

من الممكن بالإضافة (ولكن ليس بالضرورة) تجهيز وحدة خلط في تصنيع مجمعات التدفئة. يتكون من أنابيب تربط أمشاط المدخل والعودة. في هذه الحالة ، لتنظيم كمية الماء البارد والساخن كنسبة مئوية ، يتم تركيب صمام ثنائي أو ثلاثي. يتم التحكم فيه عن طريق محرك سيرفو مغلق ، والذي يتلقى إشارة من مستشعر درجة الحرارة المثبت في دائرة التسخين.

يسمح لك كل هذا التصميم بضبط درجة حرارة التدفئة للغرفة أو دائرة منفصلة. إذا دخل الماء الساخن جدًا إلى المجمع في غرفة المرجل ، فإن تدفق السائل البارد إلى النظام يزداد.

بالنسبة لنظام التدفئة المعقد الذي يتم فيه تثبيت العديد من المجمعات ، يتم تثبيت سهم هيدروليكي. يحسن أداء أمشاط التوزيع.

سيضمن مجمع غرفة المرجل ، الذي تصنعه بنفسك ، الأداء الطبيعي للتدفئة فقط إذا تم تحديد معلمات ضربة النظام بدقة. لذلك ، تحتاج أولاً إلى تكليف متخصص بالحسابات ، ثم البدء في العمل.

تذكر أن درجة الحرارة المريحة في المنزل تعتمد على العديد من العوامل. فقط نظام متوازن بالكامل سيضمن التشغيل الصحيح للتدفئة.

تعريفات

المجمع (المشط) هو نوع من التركيبات الصحية التي توزع المبرد على طول محيط المستهلكين. ببساطة ، هذا جزء من أنبوب سميك بمدخل واحد وعدة منافذ. تم تسهيل ظهوره من خلال تعقيد أنظمة التدفئة ، وانتشار الأرضيات وأسلاك المبرد المشعة ، وزيادة عدد نقاط استهلاك الحرارة في المنزل.

مجمع التدفئة. انقر على الصورة للتكبير.

يأتي ناقل الحرارة على الخط الرئيسي من غرفة المرجل إلى مجمعات الأرضية. لديهم العديد من المدخلات / المخرجات كما هو موجود مستهلكي الطاقة الحرارية (مشعات ، مسخنات حرارية ، إلخ) على الأرض.
على عكس التوصيل التسلسلي (باستخدام المحملات) ، يتميز نظام تسخين المجمع بوصلة مستقلة لكل سخان. مثل هذا المخطط يجعل من الممكن التحكم في نظام درجة حرارة كل مشعاع ، إذا لزم الأمر ، مما يسمح لك بإيقاف تشغيله دون المساس بالأجهزة الحرارية الأخرى. للقيام بذلك ، يتم تزويد كل منفذ للمجمع بصمامات الإغلاق الخاصة به.

تكون الأسلاك المختلطة ممكنة عندما يتم توصيل عدة دوائر صغيرة ذات تحكم مستقل بالمجمع. في هذه الحالة ، يتم استخدام نظام تسلسلي لتوصيل أجهزة التدفئة داخل كل دائرة. في وجود مجمع ، تصبح دائرة التسخين أبسط ، مما يسمح لك بالتخلي عن الأختام ، وصمامات الإغلاق والتحكم الإضافية. باستخدام المجمعات ووحدات التجميع ، يمكنك تقليل تكلفة تصميم نظام التدفئة وتركيبه وتشغيله بشكل كبير.

هل من الممكن عمل مجمّع تدفئة بيديك

يحدث أحيانًا أن التدفئة المستقلة في منزلك لا تعمل بكفاءة عالية. يبدو أنه تم اختيار قوة المرجل بشكل صحيح ، وتم عمل الأنابيب بشكل صحيح ، وتم تنفيذ جميع أعمال التركيب على مستوى احترافي ، ودرجة الحرارة في المنزل ليست كما تريد. ماذا تفعل في هذه الحالة؟ لا يوجد سوى مخرج واحد - لتثبيت مشعب التوزيع. بالمناسبة ، ليست هناك حاجة لشرائه جاهزًا ، تصميم المجمع ليس معقدًا للغاية ، لذا فإن صنعه بنفسك ليس المشكلة الأكبر. لذا ، في هذه المقالة سنجيب على سؤال واحد ، كيف تصنع توزيعًا متعددًا بيديك؟

أنواع الجامع

يمكن توصيل دائرتين إلى اثنتي عشرة دائرة بالمجمع ، وقد يختلف عدد الدوائر المعنية أثناء تشغيل النظام.

في الوقت الحالي ، يمكن صنع مجمع التوزيع للتدفئة من المواد التالية:

1. البوليمرات.
2. نحاس؛
3. نحاس؛
4. الصلب.

لسهولة الاستخدام ، يمكن تجهيز الأنواع الأساسية من المجمعات بخيارات إضافية ، من بينها:

• منظم الحراره؛
• كاشف التحكم في ضغط الدائرة ؛
• أتمتة الحماية من حالات الطوارئ ؛
• صمامات إطلاق الهواء
• خلاطات قابلة للبرمجة
• الصمامات الإلكترونية.

كيفية تصميم جامع

تصميم مشعب التسخين ليس بالأمر الصعب. الجهاز بسيط ، ولست بحاجة إلى معرفة خاصة في السباكة لإنشاء رسم تخطيطي ورسم لاحق. دعنا نقسم ما تحتاج إلى مراعاته عند الإنشاء:

ما هي المواد التي تخطط لاستخدامها؟

مخطط نظام الجامع

يتذكر! يعتبر المعدن الخيار الأفضل لمشعب التسخين ، لأن هذه المادة تتمتع بمقاومة عالية لدرجات الحرارة المرتفعة ، وهي متينة وموثوقة في التشغيل ، وسهلة التركيب إلى حد ما ، وكذلك متواضعة في الصيانة.

كم عدد الفروع التي تحتاجها - كم عدد مستهلكي المبرد الذي يجب أن يوفره مجمع التدفئة.

بعد حساب كل هذا ، يمكنك البدء في إنشاء رسم تخطيطي للمنتج المستقبلي.

1. خذ ورقة وارسم مستطيلين متوازيين مع بعضهما البعض - سيكون هذا هو الأساس لمشعب التسخين.
2. ارسم على طرفي القاعدة وصلة المرجل والغلاية.
3. ارسم عدد الأنابيب التي تناسب الخزانات الساخنة والباردة.
4. ثم أخرج من الخزان الساخن العدد المطلوب من الأنابيب لجميع العناصر التي تحتاج إلى سائل تبريد.

يكتمل هذا إنشاء المشروع ، والآن انقل الرسم الموجود أسفل مشعب التدفئة لمنزل خاص إلى ورقة بيضاء وحدد قطر الأنابيب الخاصة بك هناك. بعد ذلك ، يمكنك البدء في اختيار المواد لتركيب مجمع للتدفئة بيديك في منزلك.

اختيار الأنابيب

يجب أن يكون نظام تسخين المجمع مزودًا بأنابيب مختارة وفقًا لمتطلبات معينة:

1. من الأفضل أن يكون الأنبوب في خليج ، لأن أفضل خيار لأسلاك المجمع هو عدم وجود اتصالات.
2. يجب أن تكون المادة مقاومة للتآكل ، ويجب أن تعمل الأنابيب لسنوات عديدة. سبب هذا المطلب هو نفسه كما في الفقرة الأولى: يجب تقليل إمكانية التدخل المبكر في ذراع التسوية الأحادي.
3. يجب أن تكون المادة مرنة بدرجة كافية ، حيث لا يتم وضع الأنابيب دائمًا في خط مستقيم تمامًا.
4. تحدد خصائص الاستقرار الحراري وقوة الشد البيئة التي يعمل فيها نظام التدفئة. بالنسبة للمنزل الخاص ، تكون الأرقام الموصى بها تقريبًا كما يلي: الضغط - ما يصل إلى 1.5 جوًا ودرجة الحرارة - ما يصل إلى 75 درجة للبطاريات وما يصل إلى 40 درجة لنظام التدفئة تحت الأرضية. إذا كنا نتحدث عن مبنى سكني ، فيجب أن يكون الحد الأقصى من المؤشرات الممكنة أعلى: الضغط - حتى 15 جوًا ، ودرجة الحرارة - حتى 110-120 درجة فوق الصفر.

مبنى متعدد الطوابق

في هذه الحالة ، يكون الخيار الأفضل هو أنبوب الفولاذ المقاوم للصدأ المموج. الإمكانيات التقنية لهذه المادة تجعل من الممكن التعامل بنجاح مع الأحمال: درجة حرارة المبرد تصل إلى 110 درجات فوق الصفر ، ومستوى ضغط يصل إلى 15 ضغطًا جويًا ، وكسر الضغط حتى 210 كيلوجرام قوة لكل سنتيمتر مربع.

يتميز أنبوب الفولاذ المقاوم للصدأ بمرونة جيدة ، حيث يمكن أن يصل نصف قطر الانحناء إلى قطر المنتج. يتم تنفيذ أعمال التركيب وفقًا لخوارزمية بسيطة: يتم إرسال الأنبوب إلى التركيب ويتم تثبيته بصمولة.

منزل خاص

استخدام الفولاذ المقاوم للصدأ مكلف.نظرًا لأن نظام التسخين المستقل له أداء يمكن التنبؤ به ، فمن الممكن اتخاذ مسار أكثر بأسعار معقولة باستخدام البولي إيثيلين المتقاطع. تباع أنابيب البولي إيثيلين على شكل لفائف طولها 200 متر. المادة قادرة على تحمل درجات حرارة تصل إلى 95 درجة ، وعلى المدى القصير تصل إلى 110 درجة فوق الصفر. مستوى الضغط المسموح به للتدمير هو 10 كيلوغرام قوة لكل سنتيمتر مربع.

تجهيزات أنابيب البولي إيثيلين مصنوعة من البلاستيك أو النحاس. كل تركيب مزود بحلقة احتجاز ملولبة على الأنبوب. تتمثل إحدى ميزات البولي إيثيلين المتصالب في ذاكرة التأثيرات الميكانيكية: إذا تم شد المادة بمساعدة موسع ، وتم تثبيت أحد التركيبات في الخلوص ، فبعد وقت قصير ، سيضغط الأنبوب بإحكام على هذا الجزء. يتم تثبيت الاتصال بواسطة حلقة الاحتفاظ.

ما هو مشعب التدفئة

مجمع التدفئة هو جهاز تتمثل مهمته في التوزيع الصحيح لسائل التبريد في جميع أنحاء نظام التدفئة لمنزل خاص. يساعد المجمع في ترشيد تدفئة المنزل ، مما يتيح لك إنفاق أقل على استهلاك الوقود ، وبالتالي توفير المال. هو:

• أنبوبان لمبرد ساخن ونفايات ؛
• الأنابيب التي يتم من خلالها توزيع السائل على جميع عناصر نظام التدفئة ؛
• أنابيب مصممة لإعادة المبرد المبرد إلى المرجل ؛
• مضخات؛
• المنظمين.

عادة ما يكون هذا الجهاز مصنوعًا من أنابيب معدنية ، لكن سعر هذه المنتجات سيكون مرتفعًا جدًا ، لأنه إذا كانت غرفتك كبيرة ، فستحتاج إلى الكثير من المواد.

مجمع لنظام التدفئة

نصيحة: إذا كانت ميزانيتك لا تسمح لك بتوصيل كل عنصر بمشعب للتدفئة ، فهناك خيار لاستخدام أنابيب البولي بروبلين.

مزايا هذا الجهاز هي:

• توزيع موحد لسائل التبريد في خط الأنابيب ؛
• تدفئة كاملة للغرفة بأكملها ، وليس فقط أماكن معينة ؛
• تحسين كفاءة نظام التسخين الهيدروليكي ؛
• انخفاض استهلاك الوقود
• القدرة على تثبيت ثنيات أنابيب إضافية على المشعب إذا كنت ترغب في إضافة عناصر إلى الأسلاك.

من الأفضل تركيب المجمع على نظام التدفئة في خزانة خاصة تحمي وتخفي النظام من الغبار أو التأثيرات الأخرى. من المستحسن أن يتم تركيب هذه الوحدة في غرفة مرجل أو غرفة منفصلة ، ولكن لن يحدث شيء سيء إذا قمت ببساطة بتثبيت المجمع على الحائط بالقرب من غلاية التدفئة.

مجمعات المشعات والتدفئة الأرضية

يكمن الاختلاف بين مجمّع الأرضية والمبرد في التصميم ، ويرتبط بالاختلاف في درجات حرارة التشغيل وانخفاض المقاومة الهيدروليكية لعناصر الرادياتير. يعد تصميم الكتلة لتوصيل التدفئة تحت الأرضية أكثر تعقيدًا ، فهو يتضمن عددًا كبيرًا من صمامات التحكم ومضخة دوران للأنظمة متعددة الدوائر.

تتميز كتلة المجمع القياسية للمشعات المنزلية بتصميم بسيط: فهي تتكون من قسم كبير للإمداد ومشعب الإرجاع ، حيث تخرج منه تركيبات توصيل الأنابيب المؤدية إلى المشعات. لا يحتوي الجهاز عادةً على أي صمامات تنظيم وضبط وأجهزة معقدة أخرى ، لذا فإن توصيله وتركيبه لا يسبب صعوبات لمعظم مالكي المنازل. يتم توصيل مشعات التسخين بالوحدة من خلال أنابيب تعمل في الأرضية ومتصلة من الأسفل عند نقطة واحدة ؛ ليس من الضروري عمل ذراع تسوية لوضع خط أنابيب مباشر ، يمكن وضعه في قطع قوي أو كسره في لوح.

كتلة المجمع النموذجية هي عنصر معقد تقنيًا مع عدد كبير من التعديلات والإعدادات ، وغالبًا ما يتم تركيب مضخة كهربائية دائرية في النظام.عند تركيب الوحدة ، يجب التمييز بين أمشاط التغذية الأمامية والخلفية ؛ ولتيسير الأمر ، يتم تمييزها بطلاء أحمر وأزرق ، على التوالي. أيضًا ، في خط مستقيم ، غالبًا ما يتم وضع عدادات التدفق القابلة للتعديل ذات الغطاء الشفاف والأقسام المطبقة ، مما يشير إلى حجم السائل الذي يمر عبرها ، ويتم تمييزها برأس مؤشر داخلي أحمر.

عادةً لا تتجاوز القيمة القصوى للتدفق المار 5 أمتار مكعبة في الساعة (يتوافق مع القسم 5 على الغطاء) ، والحد الأدنى للعلامة هو 0.5. إذا كانت رؤوس المؤشرات في الجزء العلوي ، فعند مرور تدفق المياه عبر مشط التغذية ، ينخفض ​​المؤشر ويظهر حجم السائل المار. في بعض الأحيان توجد الرؤوس في الأسفل ، وفي هذه الحالة يتحرك التدفق في الاتجاه المعاكس من دائرة التسخين إلى المشط ، وبالتالي ، يتم تثبيت عدادات التدفق في شريط العودة.

توفر الوحدة القياسية مكانًا لموقع مستشعر الحرارة ، وهناك صمامات عادم للهواء النازف في أمشاط الإمداد والعودة ، ويتم تثبيت الصمامات ، حيث توجد مقاعد لمحركات الأقراص المؤازرة التي تقوم بالتحكم التلقائي في أوضاع التشغيل.

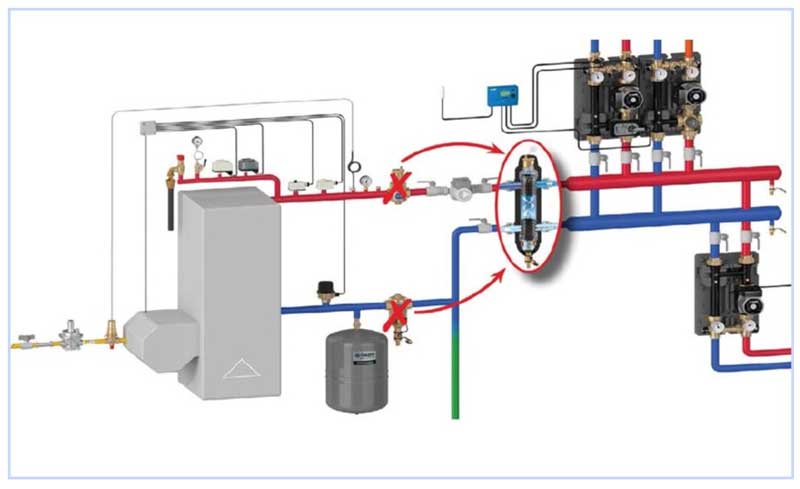

أرز. 11 Hydro Gun - مخطط التركيب والتوصيل

لماذا تحتاج إلى مشعب توزيع لنظام التدفئة

يشير نظام التسخين المعقد والمتفرع مع ناقل الحرارة السائل إلى التنظيم الصحيح لحركة التدفقات على طول العديد من الدوائر. فقط في هذه الحالة ستكون تدفئة المنزل فعالة ويمكن التحكم فيها. لكن لا تضع غلاية منفصلة في كل غرفة - فمن الأسهل بكثير استخدام المجمعات في الدائرة التي ستوزع التدفق الساخن بالمؤشرات المطلوبة إلى أجهزة التسخين. لن يكونوا قادرين على التحكم في درجة حرارة السائل المتداول فحسب ، بل سيضمنون أيضًا تزويده المنتظم لجميع الفروع المتصلة.

يشبه مشعب التوزيع ظاهريًا مشطًا حجميًا مجوفًا ، يدخل في قاعدته إجمالي تدفق سائل التبريد ، ثم يتم تقسيمه إلى أكمام منفصلة في الأنابيب الجانبية ويتم إرساله عبر جميع القنوات النشطة. تقوم نفس الوحدة بالضبط بجمع كل النفايات السائلة وتزويدها بالغلاية ، مما يؤدي إلى إغلاق الدورة. بفضل هذا المخطط ، يمكن توصيل سخان مياه واحد بأجهزة تسخين بخصائص مختلفة: خزان تخزين DHW ، تدفئة أرضية ، مشعات كلاسيكية.

كل أنبوب فرعي للمجمع مجهز بصمامات برؤوس ثرموستاتية. اعتمادًا على قيم التسخين المحددة ، يقومون بجرعة الماء الساخن والبارد في تلك الأنظمة حيث يكون الخلط المسبق مطلوبًا. على سبيل المثال ، تعمل الأرضية الدافئة عند درجة حرارة + 40-50 درجة مئوية فقط ، وتحتاج المشعات المثبتة على الحائط إلى درجة حرارة لا تقل عن +80 درجة مئوية. يجب أن يمرر مجمع التسخين التدفق الساخن إلى البطاريات دون تغييرات ، وفي أقسام خيوط الأرضية ، قم بتخفيفه بالماء البارد. للقيام بذلك ، يقوم صمام الإمداد في قسمه بسد الأنبوب "الأحمر" جزئيًا ، مما يقلل من المقطع العرضي.

عداد صعب يوفر الكهرباء يدفع ثمنه في شهرين!

يعمل استخدام المشط على تبسيط تصميم النظام المتفرّع ، مما يلغي الحاجة إلى مضخات إضافية وصمامات ثرموستاتية. يتم جمع كل ما هو ضروري للتشغيل العادي للتدفئة في مكان واحد - وهذا يجعل من السهل إعداد وصيانة دائرة معقدة. بالإضافة إلى ذلك ، يحتوي أي مشعب توزيع تقريبًا على فتحة تهوية نهائية مدمجة ، مما يسمح لك بإزالة الفقاعات من الأنابيب التي تقلل من كفاءة التدفئة.

نظام تسخين شعاع جامع

المجمع في نظام تسخين من نوع الشعاع.

يجب النظر في مجمّع التسخين مع مراعاة مخطط الأسلاك المشعة للحامل الحراري ، لذلك سيكون من الأسهل فهم وظائفه ومزاياه الرئيسية.

كما تعلم ، هناك ثلاثة أنواع رئيسية من الأنابيب.

1. مخطط الأنبوب الواحد.هنا ، يتم توصيل المشعات في سلسلة ، أي يتم تزويد المبرد بالجهاز الأول ، ثم يمر عبر البطارية ويدخل التالي ، ويمر تدريجياً عبر الدائرة بأكملها ويعود إلى المرجل. من الواضح ، بعد كل مبرد ، يبرد الماء ، ويحدث تسخين البطاريات بشكل غير متساو ؛
2. مخطط ثنائي الأنابيب. يوفر هذا الحل توفير المياه من خلال أنبوب واحد ، والمخرج - من خلال الثاني ، أي تتكون الدائرة من سطرين ، يتم توصيل المشعات بينهما بالتوازي. يسمح لك هذا المخطط بتسخين الأجهزة بشكل متساوٍ ؛
3. مخطط الشعاع. يتم توفير المبرد إلى وحدة التوزيع (مجمع نظام التدفئة) ، حيث يذهب إلى كل مشعاع عبر أنبوب منفصل ، ثم يعود مرة أخرى عبر أنابيب العودة ، يتم جمعه بواسطة مشط ويدخل إلى الغلاية. وبالتالي ، من الممكن تحقيق التوزيع الأكثر تساويًا للحرارة في الغرفة.

مخططات الأسلاك من أنبوب واحد وأنبوبين.

مخطط الأسلاك الشعاع.

الأهمية! كما ترى ، هناك العديد من الدوائر في دائرة الحزمة ، واحدة لكل بطارية. لذلك ، للتشغيل العادي للنظام ، يلزم وجود مضخة دوران ، والتي يمكن أن توفر المعلمات اللازمة لضغط ومعدل دوران المبرد.

يسمح لك مخطط الحزمة بتسخين كل مشعاع فردي بالتساوي قدر الإمكان ، علاوة على ذلك ، فإنه يجعل من الممكن تنظيم شدة إمداد الحرارة لكل بطارية.

خزانة مشعب للتدفئة بالرادياتير مع أمشاط الإمداد والعودة.

أيضًا ، في مثل هذا المخطط ، يمكنك إيقاف تشغيل أي جهاز دون تغيير تشغيل النظام بأكمله ، وفي المباني متعددة الطوابق ، يمكنك إيقاف تشغيل طوابق كاملة دون مقاطعة إمداد المبرد لأقسام أخرى من المبنى.

لتحقيق هذه المزايا ، يتم استخدام مجمعات التدفئة ، والتي يتم تضمينها في وحدة التوزيع في شكل زوج من الأجهزة - أمشاط الإمداد والعودة. يسمح ربط مشعب التسخين بصمامات الإغلاق وصمامات الهواء والصرف وعدادات التدفق والرؤوس الحرارية بالتحكم التلقائي في ظروف درجة الحرارة لكل سخان فردي.

يتيح استخدام عدادات التدفق تنظيم العرض.

الأهمية! في أغلب الأحيان ، يتم استخدام هذه الأسلاك في بناء أنظمة التدفئة للمنازل والبيوت الخاصة ، ومع ذلك ، يمكن أيضًا تطبيق هذا المخطط في شقة مزودة بمبرد مركزي. يجب أن نتذكر أنه من الأفضل تنفيذ الأنابيب تحت الأرض.

ميزة أخرى لأسلاك الحزمة هي القدرة على إخفاء خط الأنابيب تحت القاعدة أو في سماكة الأرضية. غالبًا ما تؤثر هذه الميزة على اختيار مخطط الأسلاك.

في نظام "الأرضية الدافئة" ، من الضروري استخدام مجمّع لأنظمة التدفئة الأرضية.

كما أنه من المستحيل عدم ذكر مثل هذا النظام على أنه "أرضية دافئة". هنا ، لا يتم توصيل الدوائر بالمشعات ، ولكن يتم وضعها بطريقة خاصة في أرضية ذراع التسوية من أجل تسخينها.

العيب الوحيد في هذا الحل هو ارتفاع أسعار المواد والعمل.

اختيار الأنابيب

على الرغم من أنه يمكن استخدام خطوط الأنابيب من مواد مختلفة لإمداد المياه والدوائر ، إلا أن البوليمرات تستخدم بشكل أساسي في الحياة اليومية ، والتي يتم توفيرها في ملفات بأطوال مختلفة ويمكن ثنيها بسهولة عند وضع الحلقات.

المواد الرئيسية لأنابيب التسخين هي: البولي إيثيلين PEX المتشابك مع طبقة من الألومنيوم بين الغلافين الداخلي والخارجي ، و PEX المتصالب ، والبولي إيثيلين PE-RT المقاوم للحرارة.

وتجدر الإشارة إلى أن البلاستيك المعدني ليس عمليًا جدًا كمادة للتدفئة تحت الأرضية - نظرًا لصلابته العالية ، يصعب الانحناء بنصف قطر صغير ، ويؤدي التأثير الميكانيكي على السطح أثناء التثبيت أو قبل وضع ذراع التسوية إلى الانحناءات والفواصل.من الممكن إصلاح خط أنابيب مصنوع من البلاستيك المعدني عن طريق إدخال قسم متصل باستخدام تركيبات الضغط أو التجعيد - وهذا يؤدي إلى انخفاض قناة المرور وزيادة المقاومة الهيدروليكية.

تتمتع الأنابيب المصنوعة من البولي إيثيلين المتصالب والمقاوم للحرارة بنفس عمر الخدمة لحوالي 50 عامًا ، ويُعتقد أن خط أنابيب PE-RT أسهل في التركيب في الغرف ذات درجات الحرارة المنخفضة ، وفي حالة تلفها ، يمكن إصلاحها بسهولة عن طريق لحام ، على الرغم من أن التكنولوجيا ليست معروفة جيدًا. أيضًا ، تكلفة PE-RT أقل من PEX ، على الرغم من وجود منتجات كافية من كلا الفئتين في سوق البناء بسعر منخفض نسبيًا.

أرز. 19 مخططات الأنابيب الأساسية للتدفئة تحت الأرضية

تصميمات مجمعات جاهزة للتدفئة

يقدم سوق البناء منتجات من مختلف الشركات المصنعة لمعدات التدفئة المجمعة ، من بينها العلامات التجارية الشهيرة مثل ProfLine و Valtec و Luxor و Rehay و Shout.

المواد الأكثر شيوعًا في تصنيع المجمعات هي الفولاذ المقاوم للصدأ والنحاس المطلي بالكروم ، وفي كثير من الأحيان يتم اختيار معدات التدفئة المنزلية من البوليمرات ذات الميزانية المحدودة (البولي بروبلين) ، والتي لا تنص على تركيب عدادات التدفق والصمامات لمحركات المؤازرة .

أرز. 16 Audytor C.O. 4.0

مبدأ تشغيل نظام التجميع

يعمل نظام المجمع وفقًا للمبدأ التالي: يدخل المبرد الذي يتم تسخينه بواسطة المرجل بمساعدة مضخة كهربائية مثبتة بين خطوط الإمداد والعودة إلى مشط توزيع المجمع ، إلى تركيبات المخرج التي تتصل بها دوائر التسخين. يتم ضبط درجة الحرارة الإجمالية للناقل الحراري في جميع الدوائر بواسطة وحدة تحكم في درجة الحرارة تقع على تركيب مدخل مشعب الإمداد ، وكل مخرج للحلقة مزود بمقياس تدفق ، حيث يمر حجم الناقل الحراري عبر يتم ضبط الدائرة يدويًا.

بعد المرور عبر الدوائر ، يدخل المبرد المبرد في خط الإرجاع ويتم دفعه بواسطة المضخة الكهربائية إلى المرجل ، حيث يتم تسخينه. يدور السائل المسخن في دائرة ، ويعود إلى مشعب الإمداد ، والذي يوزعه على دوائر التسخين الفردية.

في معظم التصميمات ، تكون وحدات التوزيع المرتجعة مجهزة بصمامات إغلاق - وهذا يسمح لها بتزويدها بمحركات مؤازرة كهربائية لتنظيم التدفق الذي يمر عبر الدوائر تلقائيًا.

أرز. 2 مبدأ جهاز تسخين المجمع

حساب تسخين المجمع

لا يحتاج صاحب المنزل إلى حساب معلمات المجمع (قطر مروره وطوله ومقطعه العرضي لتركيبات المخرج) وقطر الأنابيب عند شراء منتج قياسي. إذا كنت ترغب في إجراء مثل هذه الحسابات ، يمكنك العثور على الصيغ اللازمة على الشبكة ، على الرغم من أنه في هذه الحالة يكون من الأسهل التركيز على معلمات الأبعاد القياسية لمنتجات المصنع المصنعة.

تتمثل المهمة الرئيسية للحسابات في تحديد طول الأنابيب لضمان درجة الحرارة المطلوبة في الغرفة بخصائص درجة الحرارة المعروفة لسائل التبريد. للقيام بذلك ، ليست هناك حاجة للجوء إلى الحسابات الهندسية المعقدة ، والتي لا يمكن إجراؤها إلا من قبل متخصصين ضيقين في مجال التدفئة ؛ بالنسبة للشخص العادي العادي ، من الأسهل استخدام آلة حاسبة عبر الإنترنت أو برنامج كمبيوتر.

للحصول على النتيجة المرجوة ، يتم إدخال البيانات الأولية عن درجة الحرارة المطلوبة في الغرفة ومساحتها ، وقطر الأنابيب وتباعدها ، ودرجة حرارة الناقل في البرنامج أو الآلة الحاسبة. على الإنترنت ، يمكنك العثور على مراجعات لبرامج حساب Audytor CO من Sankom ، Valtek Complex من الشركة التي تحمل الاسم نفسه ، Raucad / Rauwin 7.0 من Rehau.

أرز. 17 تجميع كتلة المنوع
