الشواء من برميل
من المستحسن العثور على برميل من نفس الحجم تقريبًا - 50-60 لترًا - هذا هو الحجم الأمثل. علاوة على ذلك ، لا ينبغي أن يكون قطرها كبيرًا جدًا: عادةً ما تكون الأسياخ من 50-60 سم ، ولكي تستلقي بإحكام على الموقد ، يجب أن يظل طولها الحر 10-12 سم على الأقل. لذلك اتضح أن قطر البرميل يجب ألا يزيد عن 40-50 سم.
نحاس من برميل بغطاء. يتزامن الإنتاج بأدق التفاصيل مع العملية عند استخدام أسطوانة غاز
إذا كان أوسع ، فهناك طريقتان للخروج - لعمل أسياخ وفقًا للأحجام المطلوبة أو لحام زاوية على الجانب البعيد من الداخل ، لوضع أطرافها عليها. لن تكون قادرًا على الفوز كثيرًا ، ولكن يمكنك استرداد 5-6 سم ، حسب حجم الركنية.
يجب أن يكون للبراميل جدران بسمك لا يقل عن 2-3 مم. في حد ذاته ، لا يمكنك استخدام الحاويات من الوقود ومواد التشحيم. لا يمكنك أن تسقطهم لدرجة أنه يمكنك طهي الطعام.
لا يختلف تسلسل تصنيع الموقد من البرميل عن تلك الموصوفة أعلاه. في حد ذاته ، تختفي المرحلة التحضيرية فقط - ليست هناك حاجة لملء الماء. بأحجام مختلفة جدًا ، ستحتاج إلى إجراء تعديلات على العلامات - في اتجاه التناقص أو الزيادة - انظر بنفسك.
من البرميل ، يمكنك أيضًا عمل أبسط نحاس - قم بلحام الأرجل بالقطع على طول الحاوية وتقطيعها على طول حواف العطلة من أجل السيخ
إنهم يصنعون مشاوي وظيفية للغاية من البراميل - يضيفون حاوية للفحم أو الحطب (مع غطاء أيضًا) بجانبه. واحد من هؤلاء في الصورة.
نحاس من برميل مع وعاء للفحم
على الرغم من أنه لا أحد يكلف نفسه عناء صنع الشيء نفسه من الأسطوانة: بجانب خزان البروبان سعة 50 لترًا ، قم بإرفاق نفس التصميم ، ولكن بالفعل 27 لترًا.
نحاس من اسطوانات البروبان بسعة الفحم أو الحطب
نطاق اسطوانات الأكسجين
لأي غرض تعتمد الأسطوانة على تكوين الغاز:
• اصطلاحي. قد تحتوي على شوائب بسيطة. لا تقل النسبة الإجمالية للأكسجين النقي عن 99.5٪. تم الحصول عليها بطريقة تصحيح درجات الحرارة المنخفضة والتحليل الكهربائي للماء. يتم استخدامه في اللحام وقطع المعادن واللحام والطاقة وصناعة النفط والكيمياء والزراعة.
• طبي. لا تقل نسبة الأكسجين عن 99.5٪. الغاز عديم الرائحة. قد تحتوي على كميات ضئيلة من بخار الماء (0.009٪) وثاني أكسيد الكربون (0.01٪). يتم الحصول عليها فقط عن طريق التقطير بدرجة حرارة منخفضة. يتم استخدامه في المؤسسات الطبية وتحسين الصحة وفي المنزل للتعويض عن نقص الأكسجين في الهواء.
• أكسجين عالي النقاء. أقصى نسبة تنقية من الشوائب ، نسبة المادة 99.999٪ من الحجم الكلي. يتم استخدامه في إنتاج الإلكترونيات ومعدات القياس.
تختلف سعة الأسطوانات: من 1 إلى 50 لترًا. يمكن أن يكون الضغط 150-200 كجم / سم 2. تقوم شركة Gaz Expo بتوريد اسطوانات الأكسجين بمختلف الأحجام والأغراض.
التحضير لقطع بالون للشواء
قبل إجراء الخفض الأول ، عليك حماية نفسك. للقيام بذلك ، تحتاج إلى ملء الزجاجة بالماء. كيف يتم ذلك؟ قبل أن تبدأ الروبوت ، تحتاج إلى التأكد من أن الخزان فارغ. للقيام بذلك ، افتح صمام الإغلاق ، الموجود أعلى الأسطوانة ، وحدد بالأذن ما إذا كان هناك هسهسة من الغاز. ثم ، بالطريقة نفسها ، مع فتح الصنبور ، قم بلفها لأسفل بالصنبور بحيث يتدفق كل السائل المتاح من الداخل.
محبس الحنفية مصنوع من سبائك البرونز ، والبرونز معدن ناعم جدًا للعمل معه. لذلك ، نأخذ منشارًا يدويًا للمعادن وفي الجزء السفلي من الصنبور - حيث يتم لفه في أسطوانة ، نقطع الصنبور تمامًا. لقد شكلنا مدخلًا يمكننا إدخال علبة أو خرطوم سقي فيه لملء بالماء. يجب أن يكون مفهوماً أن الماء الذي سيملأ البالون سيحل محل الهواء المشبع بالبنزين ، لذلك يمنع التدخين أو استخدام النار المكشوفة أو المخفية أثناء هذه العملية.
يجب ملء الزجاجة بالماء بالكامل. بعد ذلك ، نصنع سدادة. هذا هو المكان الذي يمكن أن يساعدنا فيه سدادة من زجاجة نبيذ أو شيء من هذا القبيل. بعد أن دسناه قليلاً ، قمنا بتثبيته بإحكام بمطرقة في الحفرة. ثم نضع البالون في وضع أفقي ونقطعه.
مزايا وعيوب نحاس افعلها بنفسك
يمكن العثور على أسطوانات الغاز الفارغة في كوخك أو مرآبك. حتى شراء هذه المواد لإنشاء نحاس غير عادي سيكون رخيصًا جدًا. لكن هذا لا يستنفد جميع مزايا الحاوية ، التي تحتاج من خلالها لبناء جسم مقاوم للحرارة لشواية الشواء لمنزل صيفي.
من بين مزايا أسطوانة الغاز ، كأساس للموقد الخارجي ، يتم إبراز الصفات التالية:
- الأحجام القياسية. إذا كنت تفي بالخطة ، فأنت لا تحتاج إلى 1 ، ولكن عدة حاويات متطابقة ، سيكون من السهل التقاط واحدة ثانية.
- سماكة المعدن. يزيد حجمه عن 3 مم ويسمح لك بصنع عناصر تحترق فيها طبقة من الفحم. الصلب السميك لن يحترق أو يتشوه.
- السلامة من الحرائق. لن يسمح الجسم الكبير والعميق للموقد بتساقط الفحم. إذا كنت بحاجة إلى إخماد الحريق ، فما عليك سوى إغلاق الغطاء.
- تكلفة منخفضة للمنتج. سيكون الجهاز محلي الصنع أرخص قليلاً من الموقد المصنوع من المعدن من نفس الجودة وله نفس الأبعاد.
- حجم الموقد. خزان البروبان سعة كبيرة إلى حد ما (50 لترًا على الأقل). سيسمح لك جسم الموقد المصنوع منه بوضع أطباق مقسمة عليه لشركة كبيرة.
العلبة المصنوعة من الفولاذ السميك ليس لها أي عيوب في التصميم وخطة القوة
لكن يجب أيضًا مراعاة أوجه القصور الطفيفة:
- ليس للبالون المستخدم مظهر جذاب للغاية. يزين الحرفيون حاوية قبيحة بإكسسوارات معدنية وتفاصيل زخرفية ويرسمونها بطلاء خاص. تمكنوا من إنشاء أواني طبخ جميلة وعملية.
- خطر العمل مع بالون. يوجد دائمًا بعض الغاز المتبقي في الخزان. يجب إزالة المادة المتفجرة ، وعندها فقط تبدأ العمل.
تعليم الاسطوانة
في أغلب الأحيان ، يتم أخذ خزان غاز البروبان سعة 50 لترًا للنحاس. اتضح الحجم الأمثل لطهي 6 حصص من الشواء. هذه المنتجات قياسية ، لأن الترميز سيكون مشتركًا للجميع.
يبلغ القطر الخارجي للبالون 96 سم ، وهو قابل للقسمة تمامًا على 4: اتضح 24 سم ، وهناك أيضًا علامة ، بالنسبة إلى أنه من المناسب وضع العلامات: هذا التماس طولي. فيما يتعلق بذلك ، يجدر تأجيل جميع المسافات: عندها سيكون كل شيء سلسًا ، بدون تشوهات.
أولاً ، نضع جانباً 24 سم من خط التماس في كلا الاتجاهين ، ونرسم الخطوط. نضع البالون أفقيًا ، ونضع درزًا لأسفل ، ونضع علامات على الأسياخ على أحد الخطوط. نتراجع 3 سم عن اللحامات الدائرية على اليمين واليسار ، ثم نضع العلامات كل 8 سم ونحصل على 6 علامات. سوف يحتاجون إلى حفر ثقوب يبلغ قطرها حوالي 1 سم.
من الخط الذي تم وضع العلامات عليه ، وضعنا جانباً 10 سم لأعلى (سيتم الحصول على 34 سم من خط التماس). هذا هو المكان الذي سينتهي فيه غطاء الشواء.
بمناسبة اسطوانة الغاز للشواء
بعد ذلك ، ضع علامة على الغطاء نفسه. ستكون هذه هي المسافة بين السطر الأول المحدد والخط المرسوم للتو. بينهما ، بالتراجع عن اللحامات الدائرية التي يبلغ طولها 3 سم ، نرسم خطوطًا. أنت وأنا قمنا برسم غطاء من النحاس الأصفر على البالون. تحتل أقل من نصف القطر (في الصورة اتضح أدناه).
موقد الصواريخ بيديك من اسطوانة أكسجين
- الخطوة الأولى: قطع البالون
- الخطوة الثانية: غرفة التحميل
- الخطوة الثالثة: فتحة التحميل
- الخطوة الرابعة: مقلاة الرماد
- الخطوة الخامسة: تدفق دوامة
- الخطوة السادسة: اللحام
- الخطوة السابعة: العزل
- الخطوة الثامنة: نظام ما بعد الحرق
- الخطوة التاسعة: تغطية
- الخطوة العاشرة: الدعم
هناك العديد من الخيارات لبناء مثل هذا الفرن. قام السيد بدمج نوعين مختلفين من الصورة 1 و 2. ، وقام بعمل صورته الخاصة 3.
لتصنيع السيد افعل ذلك بنفسك ، استخدم ما يلي
الأدوات والمواد:
- بالون الأكسجين
- ورق مقوى؛
- علامة؛
- شريط عازل
- زاوية طاحونة؛
- مربع مغناطيسي
- آلة لحام؛
- أنبوب جانبي
- منشار الفرقة للمعادن
- قناة؛
- روليت.
- فرشاة معدنية
- شاكوش؛
- المشبك.
- حاوية معدنية؛
- كماشة؛
- بولت.
- جلبتان
- البيرلايت.
الخطوة الأولى: قطع البالون
من أجل الأداء السليم للفرن ، يجب أن يكون الجزء الرأسي أطول بـ 2.5 مرة من حجرة الوقود. مع وضع هذا في الاعتبار ، يقوم السيد بعمل تخطيط الاسطوانة. للحصول على قطع متساوٍ ، قم بلف قطعة من الورق المقوى حول البالون ، ثم قم بمحاذاة الحافة والحدود بعلامة. عند تعليم الأجزاء الحجمية بهذه الطريقة ، يمكنك التأكد من أن نقطة القطع ستكون متساوية.
ثم يقوم السيد بقطع البالون وفقًا للترميز.
الخطوة الثانية: غرفة التحميل
أنت الآن بحاجة إلى قطع حافة غرفة التحميل بشكل صحيح. السيد يصنع قالبًا من الورق. ينقل القالب إلى الشغل.
التخفيضات حسب الترميز.
الخطوة الثالثة: فتحة التحميل

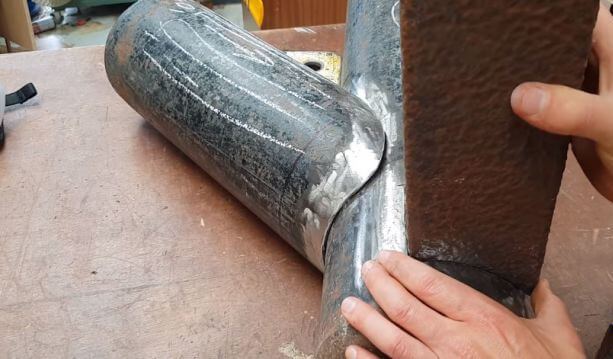

بمساعدة مربع مغناطيسي ، يتم إصلاح غرفة التحميل على قطعة العمل. يرسمها على طول الكفاف من الداخل والخارج.
يقطع حفرة.
يتحقق من الملاءمة ، يعدل إذا لزم الأمر.
الخطوة الرابعة: مقلاة الرماد
يوفر حوض الرماد الوصول إلى غرفة الاحتراق ، ويمكن استخدامه أيضًا للتحكم في الجر. صنع السيد صينية الرماد من أنبوب جانبي 100 * 100 مم. قطع الحجم الصحيح.
تتكيف مع نصف قطر الأنبوب.
قطع حفرة في الأنبوب.
الخطوة الخامسة: تدفق دوامة
لضمان قدر أكبر من الجر ، يقوم السيد بعمل تهوية قسرية. سوف يسحب الأنبوب الهواء ، وعندما يمر عبر الأنبوب المنحني ، فإنه سيزيد السحب.
يقطع رفوف القناة.
يجعل الشق.
ثني حافة الشغل حول الأنبوب.

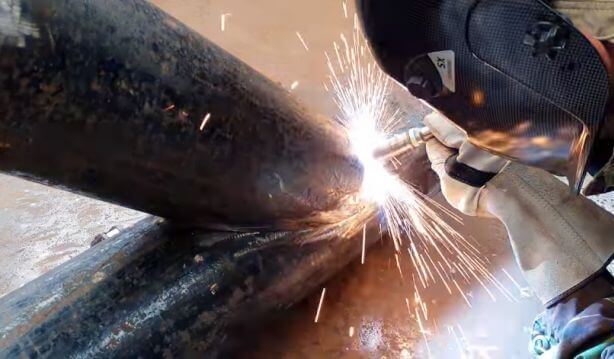

الخطوة السادسة: اللحام
تم تجهيز جميع الأجزاء ويمكنك البدء في اللحام.
يلحم غرفة التحميل.
يمسك مقلاة الرماد.
أنت الآن بحاجة إلى قياس مكان قطع الفتحة للتهوية. يطبق السيد قطعة العمل على صينية الرماد ويدور حول المكان الذي ينتمي إليه الجزء المنحني.
يقطع حفرة.
يلحم الشغل ، ويسرق عموم الرماد.
الخطوة السابعة: العزل
للعزل الحراري للجزء العلوي من الناهض ، يستخدم السيد برميل. يقطع حفرة فيه. يجعل البتلات.
يضع برميلا على ماسورة.
بعد ذلك ، ملأ السيد المساحة الداخلية بالبيرلايت.
الخطوة الثامنة: نظام ما بعد الحرق
لتحسين الكفاءة ، يقوم السيد بعمل نظام احتراق للغاز. يدخل الهواء المتصاعد من الغرفة إلى الجزء العلوي من الفرن ويختلط بالغاز. بسبب تدفق الأكسجين ، سيتم حرق الغاز.
صندوق مصنوع من قناة.
مكان للفتحة على جسم الفرن.
يقطع سلسلة من الثقوب ويلحم الألواح عليها.
يلحم الصندوق.
بالنسبة لوعاء الرماد ، يقوم السيد بعمل غطاء. يتم تثبيت الغطاء بمسامير وجلبتين يتم تشكيلهما على مخرطة.
الخطوة العاشرة: الدعم
من أجل السلامة والاستقرار من الأسفل ، يقوم السيد بلحام الألواح.
فرن الصاروخ جاهز. تم النشر بواسطة econet.ru
إذا كانت لديك أي أسئلة حول هذا الموضوع ، فاطلبها من المتخصصين وقراء مشروعنا هنا.
ملاحظة. وتذكر ، بمجرد تغيير استهلاكك ، فإننا نغير العالم معًا! econet
لحام الساق
يمكن لحام الأرجل أو الحامل من مواد مرتجلة ، ويمكن جعلها قابلة للطي أو ثابتة ، مع أو بدون طاولات. يمكنك حتى استخدام حامل من ماكينة خياطة قديمة ، لكنني حصلت على الخيار الأكثر اقتصادا.
نأخذ زاوية ونقطع شريحتين طول كل منهما 14 سم ، ونجد خط لحام طولي على الأسطوانة ، والذي اتخذناه كخط مرجعي. نضع الأسطوانة على منصة أفقية أو على طاولة ، بحيث يكون التماس في الأسفل ، ونضع زاوية موازية للمنصة ، ونلحمها على مسافة تقليدية من حافة الأسطوانة بحيث يكون مركز الزاوية يتزامن الرف مع خط اللحام للأسطوانة. نحن نفعل نفس الشيء على الجانب الآخر. لذلك حصلنا على قاعدة لربط الساقين. والآن ننظر فيما إذا كنا بحاجة إلى جعل الأرجل غير منفصلة عن الموقد ، فنحن ببساطة نقطع أنبوبًا بحجم 30 × 30 أو زاوية بطول ، وهو ما سيكون مناسبًا لنا لارتفاع الموقد - حوالي 50 إلى 70 سم. بعد ذلك ، قم بلحامها في الزاوية الموجودة على الاسطوانة.
وإذا كنا نخطط لعمل هيكل قابل للطي ، فإننا نقطع الفراغات أيضًا إلى أرجل ، لكن لا نقوم بلحامها في الزاوية ، ولكن نحفر ثقوبًا بحوالي 8 ملم في الجزء العلوي من الساق وفي الزاوية ملحومة بالأسطوانة . وبالتالي ، نحصل على تصميم قابل للطي: يتم فصل الأسطوانة عن الأرجل ويمكن وضعها بسهولة في صندوق السيارة للذهاب إلى حفلة شواء في الطبيعة. وتجدر الإشارة إلى أنه يجب أيضًا تركيب الأرجل مع مراعاة هوية الأبعاد والقطر للهيكل. في الجزء السفلي من الساقين ، من المستحسن لحام رقع الدعم ، بعد قصها من الصفائح المعدنية ووضع نحاس على الساقين في منطقة مسطحة. يعد ذلك ضروريًا حتى لا تسقط المبخرة في الأرض تحت ثقلها وتتمتع بمقاومة جيدة للانقلاب. لمزيد من سهولة النقل ، يمكنك تركيب عجلات صغيرة على قدمين.

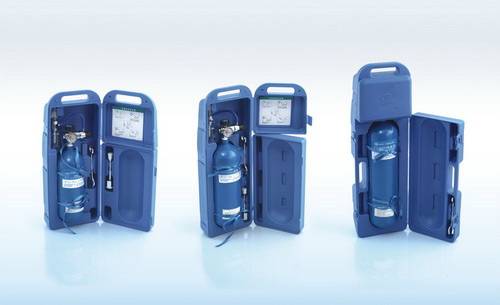

قواعد استخدام اسطوانة الأكسجين للأغراض الطبية
يستخدم الأكسجين في الإجراءات التنفسية وتحضير كوكتيلات الأكسجين. يؤثر بشكل إيجابي على حالة القلب والأوعية الدموية والجهاز العصبي والجهاز التنفسي والجلد والدماغ.
قد تكون هناك حاجة إلى مصدر إضافي للأكسجين للأغراض التالية:
• في علاج الربو.
• مع قصور القلب.
• مع الالتهاب الرئوي.
• مع الذبحة الصدرية.
• في حالة التسمم بمواد ذات تأثير خانق.
• مع ضعف التنفس؛
• لعلاج نقص الأكسجين.
• لغرض التخلص من الديدان.
يستخدم الأكسجين في الأسطوانات أحيانًا أيضًا من قبل الأشخاص الأصحاء نسبيًا الذين يعيشون في ظروف بيئية معاكسة ويعانون من نقص في الهواء. تستخدم هذه المادة للشفاء العام وتقوية جسم الأطفال في رياض الأطفال والمصحات ، وغالبًا ما تستخدم لصنع الكوكتيلات.
موانع استخدام الاوكسجين في الاسطوانات
حول هذا الموضوع
4747
يتحدث العلماء عن فوائد الحيوانات الأليفة التفاعلية للمتقاعدين
أفاد علماء من جامعة إكستر في المملكة المتحدة أن فوائد الحيوانات الأليفة الإلكترونية هي نفسها تقريبًا من الفوائد التقليدية ، لكن الضرر أقل بكثير. عيبهم الوحيد هو تكلفتها العالية.
استخدام الأكسجين للأغراض الطبية هو بطلان في الالتهابات الفيروسية التنفسية الحادة ، والصرع ، وانتهاك سالكية الجيوب والأنابيب السمعية ، في وجود تجاويف في الرئتين. الاستخدام محدود أيضًا في أمراض الجهاز الهضمي: القرحة والأورام والعمليات الالتهابية.
يحظر العلاج بالأكسجين على النساء الحوامل في الثلث الثالث من الحمل. من الأفضل للأطفال الأصحاء استخدام الأكسجين على شكل كوكتيل من سن 2-3 سنوات. لا يمكن استخدام الأكسجين من الأسطوانة للأطفال إلا وفقًا لتوجيهات الطبيب.
تعليمات الاستخدام
من المستحيل تنفس الأكسجين النقي قبل أن يدخل الرئتين يجب بالضرورة أن يكون مختلطًا بالهواء ؛ حيث يتم استخدام أجهزة وأجهزة مختلفة لهذا الغرض. في الصيدليات يُباع الأكسجين ممزوجًا بالنيتروجين في كيس أكسجين أو علبة صغيرة.
الجرعة الوقائية 3-5 أنفاس في الصباح والمساء. مع مزيد من الأنفاس ، خذ فترات راحة من 5-10 دقائق بين الجلسات. يمكن أن يصل الحد الأقصى لعدد الأنفاس في اليوم إلى 50. رذاذ صيدلية مدمج ، يزن 200 غرام. يكفي لمتوسط 100-150 نفسًا.
من الضروري الحصول على الأكسجين من وسادة وزجاجة بخاخة من خلال قناع خاص ، ويجب أن يكون مناسباً للإنسان في العمر والحجم.
تستخدم اسطوانات الأكسجين في العديد من المجالات وتساعد الشخص بشكل كبير.
ولكن عند استخدامها ، من المهم أن تتذكر أن الأكسجين عامل مؤكسد قوي ويدعم الاحتراق ، لذلك يجب ألا يكون هناك حريق أو شحوم أو مواد قابلة للاشتعال بالقرب من مصدر الغاز. بعد العمل بالبالون ، من الضروري تهوية الملابس لمدة 30 دقيقة.
أماكن للأسياخ وشبكات الشواء
للحصول على ترتيب مريح للأسياخ على الجدار الخلفي للشواء ، نقوم بحفر ثقوب.يحتوي السيخ على جزء مدبب في المقدمة ، والذي يدخل بوضوح في هذه الثقوب ويثبت هناك. كما نرى في الصورة أعلاه ، تم وضع ستة أسياخ بشكل ملائم على الشواية. للقيام بذلك ، نقوم بعمل علامات ، بالتراجع عن الحافة العلوية لغطاء الشواء ، 10 سم. لأسفل على كلا الجانبين ، ضع العلامات وارسم خطًا بالطباشير. هذا هو مستوى الحفرة. ثم التراجع عن حافة نصف القطر بقطع 4 سم. ووضع علامة على التدريبات. ثم نضع نفس العلامات كل 10 سم. باستخدام مثقاب وحفر ، نحفر ثقوبًا وفقًا للعلامات. للقيام بذلك ، نستخدم أولاً مثقابًا رفيعًا ، على سبيل المثال ، 4 مم ، ثم نحفره باستخدام مثقاب 10 مم ، وفي النهاية نقوم بشطب الفتحة بمثقاب 12 مم. أو ملف مستدير. على الجانب الأمامي من الموقد ، نقوم أيضًا بعمل علامات على الحافة العلوية للنحاس ونقطع الأخاديد للأسياخ باستخدام مطحنة. عند اكتمال هذه العملية ، قم بتغطية الموقد بغطاء وانقل علامات الأماكن التي تم قطعها إلى الغطاء النحاسي. نقوم بنفس القطع. يجب أن يتم ذلك بحيث يتم إغلاق الغطاء بإحكام عند تثبيت الأسياخ.
يمكنك أيضًا عمل مقاعد للشواية - شبكة. للقيام بذلك ، نحتاج فقط إلى لحام أرفف معدنية بين فتحات السيخ. لقد قطعنا الفراغات بطول 3 سم من الزاوية ، ولحمناها بجدران الموقد ، بعد أن حددنا أماكن اللحام مسبقًا بحيث تحتوي الشبكة على ست نقاط دعم على طول محيط الموقد. نقوم بتنظيف أماكن اللحام ونقطع الزوايا الحادة.
لطهي اللحم على شبكة شواء ، يمكنك استخدام شبكة من الفولاذ المقاوم للصدأ ، بخلية 10x10 ، أو 15 × 15 ملم ، بعد استبعاد حجم محيط المقاعد كما في الصورة أدناه.
نحاس من ماسورة وأنبوب
إن بناء موقد من أنبوب أكثر صعوبة. بمعنى أنه سيكون من الضروري لحام النهايات. جميع العمليات الأخرى لا تختلف. حتى التصميمات متطابقة تمامًا.
برازير من أنبوب - سيستغرق التصنيع وقتًا أطول قليلاً: تحتاج إلى لحام الجوانب
ولكن عند استخدام الأنبوب ، هناك مزايا: نظرًا لأننا سنلحم الجوانب على أي حال ، فلماذا لا نصنع بابًا (في الصورة على اليسار). يمكنك استخدام القديم من الموقد - يمكنك وضع الحطب من خلاله ، وكذلك تنظيم إمداد الهواء أثناء "تحضير" الفحم.
شواء مع أنبوب
لضمان جر أفضل وحتى لا يتداخل الدخان مع الأشخاص القريبين منك ، يمكنك توصيل أنبوب مدخنة بجانب المشوى من أسطوانة أو ماسورة أو برميل. سيضيف عملاً ، لكن ليس كثيرًا. لكنها ستكون أكثر راحة في الاستخدام: الدخان جيد في الشواء ، لكنهم لا يشعرون برغبة في التنفس على الإطلاق.
تكون النحاسية ذات الأنبوب أكثر راحة - حيث يرتفع الدخان. يمكن أيضًا ترتيب كل شيء بطرق مختلفة.
كيف تصنع حفلة شواء بسيطة من الطوب ، اقرأ هنا.
صنع الساقين
يمكن أن تكون من زاوية ، أنبوب دائري أو على شكل ، تجهيزات ، شريط من المعدن السميك. ما هو موجود في الاقتصاد ، ثم استخدمه. بعض الأفكار في الصورة أدناه.
أبسط أرجل من الأنبوب والزاوية ملحومة في الأسفل. يمكنك عمل فواصل في الأسفل ، وترتيب رف عليها
يمكن عمل الشيء نفسه تقريبًا من شرائح الفولاذ ذات السماكة الكبيرة.
أرجل شريطية معدنية سميكة
يمكن صنع أرجل مريحة للنحاس من أسطوانة البروبان من أنبوب جانبي. يمكن أن تكون على شكل حرف "T" مقلوب وملحومة في المنتصف. يمكنك عمل دعامة على شكل إطار عن طريق صنع رف (أو عدة أرفف) في الأسفل لحطب الوقود والأوعية وما إلى ذلك.
أرجل من أنبوب جانبي لموقد من اسطوانة غاز
يمكنك صنع أرجل من أنبوب دائري و / أو تركيبات. إذا كنت ترغب في الحصول على نحاس محمول ، يتم لحام قطع صغيرة من التعزيز بالجسم ، ويتم وضع قطع من الأنابيب ذات القطر المناسب عليها (القطر الداخلي للأنابيب أكبر قليلاً من التعزيز الخارجي). يمكنك القيام بالعكس: لحام قطع الأنابيب وإدخال التركيبات.
كيفية صنع أرجل الشواء من الأنابيب والتجهيزات
فقط ضع في اعتبارك أنه مع مثل هذه الأرجل سيكون من الصعب تحريكها: ستسقط الأرجل. لتجنب ذلك ، قم بقص الخيط.
انظر أدناه للحصول على مثال بالفيديو على صنع واحدة من نحاس محلية الصنع من اسطوانة البروبان.
14 آذار (مارس) 2018. اقرأ 20604 مرات
يوم سعيد أيها القراء الأعزاء لمجلتنا.
اسمي روستيسلاف ، عمري 37 عامًا وأنا عامل بناء لدي اثني عشر عامًا من الخبرة. اليوم سنتحدث معك عن الاستجمام في الهواء الطلق. والطبيعة ، كما تعلم ، هي الأصدقاء والعائلة والشواء. لطهي اللحوم في الطبيعة ، يمكنك استخدام جميع أنواع الوسائل المرتجلة - الطوب أو العصي ، أو يمكنك صنع نحاس جميل من أسطوانة غاز الشواء بيديك ومفاجأة الجميع
إذا كان هذا الشواء يقف في الفناء ، فسوف يجذب انتباه ضيوفك وجيرانك على الفور. أيضا ، هذا الموقد مضغوط بما يكفي لأخذها معك في صندوق السيارة.
لن يستغرق صنع موقد بيديك الكثير من الوقت والجهد ، فأنت تحتاج فقط إلى أن تكون قادرًا على استخدام طاحونة وآلة لحام أو سؤال متخصص. جميع الصور والرسومات لمثل هذا الموقد من اسطوانة غاز مرفقة.
إذن ما الذي نحتاجه لهذا:
مواد:
- قنينة غاز.
- أنبوب بقطر 90 مم. الطول - 0.7 م
- مقابض 3 قطع.
- أنبوب جانبي ، 30x30mm. الطول - 4 م
- زاوية ، رف 40 مم. الطول - 1 م
- الصفائح المعدنية ، بسمك 2 مم ، 1 م 2
- فطر على الأنبوب.
- حظائر.
- فتيلة. طلاء المينا للمعادن.
- الطلاء مقاوم للحرارة ، درجة حرارة الاستخدام تصل إلى 600 درجة.
- سلسلة ، لا يزيد طولها عن 0.7 متر
أدوات:
- آلة لحام أقطاب كهربائية.
- البلغارية ، أقراص تقطيع وأقراص تنظيف.
- روليت
- قلم.
- منشارا للمعادن.
- مثقاب ، مثقاب 4 ، 8 ، 10 ، 12 ملم.
- القفازات والنظارات الواقية وقناع اللحام.
- قطعة طباشير.
- المشبك المشبك.
- مربع.
لذلك: لنبدأ العمل.
لبدء الروبوتات ، نحتاج إلى أسطوانة غاز فارغة بسعة 50 لترًا. تم استخدام هذه الأسطوانات سابقًا في المزرعة في القطاع الخاص. وتتكون من ثلاثة أجزاء: صمام وخزان وحامل أسطواني.
تركيب مدخنة للشواء
لا تعتبر المدخنة عنصرًا أساسيًا في الشواء منزلي الصنع ، ولكنها تعطي مظهرًا أكثر جمالية وتعمل كمنظم لدرجة دخان المنتج المطبوخ.
لتصنيع هذا العنصر ، فإن الأنبوب الذي يبلغ قطره الخارجي 90 مترًا مناسب تمامًا.. وطول 70 سم. نظرًا لأن أركان المصنع لها انعطاف سلس للغاية ، يمكنك لحام الزاوية الحادة بنفسك عن طريق قص جزء من الأنابيب أولاً ، والذي يتم تمييزه من نقطة الانعطاف بمربع في اتجاهين عند 45 درجة حول محيط الأنبوب. بعد قطع قطعة بمطحنة ، نثني الجزء الأصغر إلى الجزء الأكبر ، بمساعدة الزاوية ، نتحقق من الزاوية 90 درجة ونلحمها في مكانها. بعد ذلك ، نكشف الأنبوب إلى مكان اللحام ، حيث قمنا بتركيب المخمد ، ولحم الأنبوب جيدًا في دائرة. وتجدر الإشارة إلى أنه يجب تنظيف كل درز بقرص تنظيف. لذلك يكتسب مظهرًا أكثر جمالية وتكون جودة اللحام مرئية بوضوح.
عندما يتم لحام الأنبوب ، قم بتثبيت غطاء واقي. يتم تثبيته بمسمار لقط.

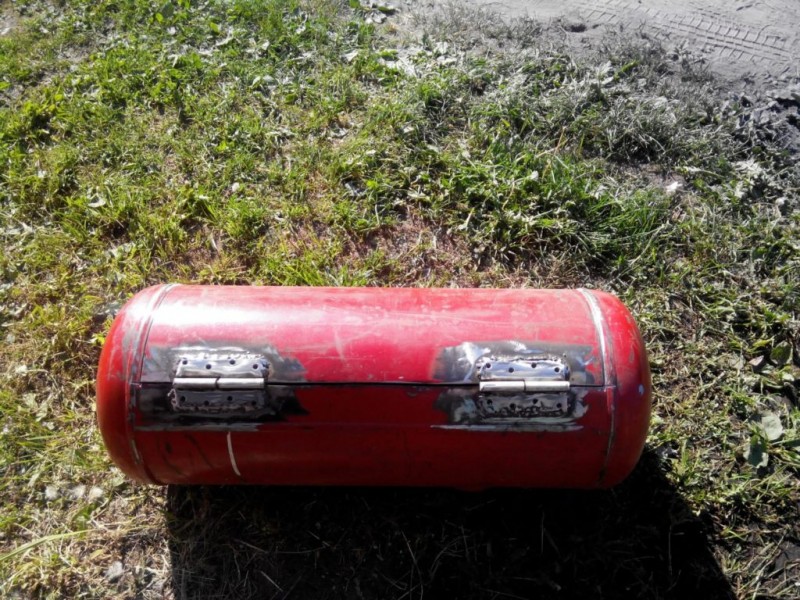

صنع غطاء مانجال

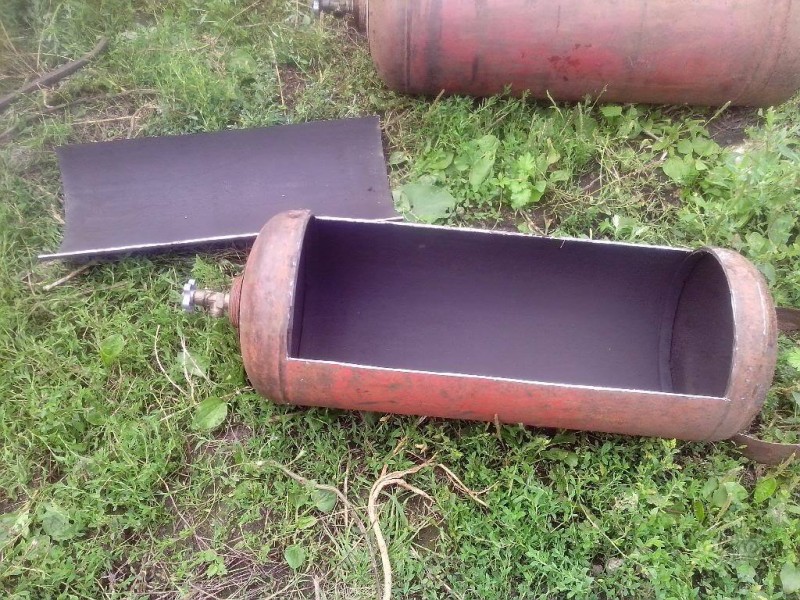

عند البدء في قطع الاسطوانة ، يجب أن يؤخذ في الاعتبار أن الماء سوف يتدفق خلال عملية القطع. لذلك نقوم بإزالة الأسلاك الكهربائية قدر الإمكان ومن الأفضل قطعها على قاعدة مائلة للتحكم في تدفق المياه. نعم ، أوافق على أن الحدث "رطب" ، لكن هذه هي الطريقة الأكثر أمانًا لقطع زجاجة الغاز.
نصنع قطعًا بمطحنة على طول خطوطنا المميزة. تم تمييزها باللون الأحمر في الرسم التخطيطي الخاص بي. يجب اختيار قرص المطحنة أكثر سمكًا ، 1.6 مم على الأقل. يتم تعويض عرض القطع عن طريق تمدد المعدن عند تسخينه. يجب أن نتذكر أن المعدن الموجود على الأسطوانة "يتوتر" أثناء اللحام ، وعند القطع ، يمكن أن يتسبب في إسفين القرص قليلاً ، لذلك نستخدم أسافين. في الوقت نفسه ، قمنا بقطع الاتصال الملولب لغطاء محبس الحنفية. تقع أعلى البالون.
لذلك ، عندما يتم قطع الغطاء النحاسي من الصفائح المعدنية ، فإننا نقطع الشرائط بعرض 3 سم وطول متر واحد - ثلاث قطع ، ونلحم على طول محيط الغطاء بحيث تبرز حافة الشريط بمقدار 1.5 سم وراء حواف الغطاء. بمساعدة المشابك ، اضغط بشكل دوري على الشريط على الغطاء. سيمنع هذا الغطاء من الوقوع في منتصف الشواية. نحن أيضا نلحم المقبض. نقوم بتنظيف أماكن اللحام بمساعدة طاحونة وقرص تنظيف. بعد تثبيت الغطاء على الأسطوانة ، تحتاج إلى توسيطه ولحام الستائر ، بعد أن تراجعت سابقًا عن نفس الأبعاد من حواف الأسطوانة.
أوصي بلحام سلسلة قفل على طول حواف الغطاء ، والتي ، عندما يكون الغطاء مفتوحًا ، ستثبت موضعها وبالتالي تخفف كل التوتر من الستائر ولا تكسرها.
من جانب الجزء العلوي من أسطوانة الغاز ، حيث قطعنا الوصلة الملولبة ، يمكنك عمل صمام ينظم إخراج الدخان ، أي درجة اللحم المدخن. نقطع ثلاثة شرائط كل منها 10 سم من الصفائح المعدنية ونثني الحافة بالزردية أو في الرذيلة حتى نحصل على زاوية تقريبًا ونحرق حول محيط الحفرة ، مع مراعاة الأبعاد المتساوية. ومن نفس الصفائح المعدنية ، قمنا بقطع الصمام نفسه ، مع ترك بدل لا يزيد عن 1 سم بحيث يكون هناك لعب مجاني.
يوجد من أسفل أسطوانة الغاز حامل أسطواني ، قمنا أيضًا بقطعه بمطحنة. يتم لحامها بغرز متقطع حول محيط الاسطوانة.
