كيفية زيادة المسودة في المدخنة بأساليب التعامل مع المسودة العكسية

كيفية صنع معزز الجر

ليس من المنطقي النظر في جميع الهياكل ، لأن ملف تعريف الأنابيب والقسم والمواد التي صنعت منها مختلفة. تشغيل كل مدخنة له خصائصه الخاصة. بالنسبة لأنبوب الطوب ، يبدو مكبر الصوت هكذا.

يعتبر الخيار الأفضل قسمًا مستديرًا - الحل الهندسي الأكثر فعالية. هذه هي المداخن التي يتم تركيبها بشكل أساسي في القطاع الخاص. ضع في اعتبارك كيفية عمل معزز سحب مدخنة بسيط بنفسك.

عاكس للأنبوب الدائري

يعتمد مبدأ عملها على إنشاء منطقة خلخلة على مسار تصاعد الهواء الساخن عن طريق سد القناة جزئيًا. تعمل تدفقات الدوامة الناتجة على تقليل الضغط في هذه المنطقة ، وبالتالي زيادة سرعة حركة الدخان ، أي الدفع. لكن وضع "غطاء فقط" على الأنبوب ليس حلاً للمشكلة. جميع المعلمات الخطية مترابطة ويتم حسابها باستخدام صيغ خاصة.

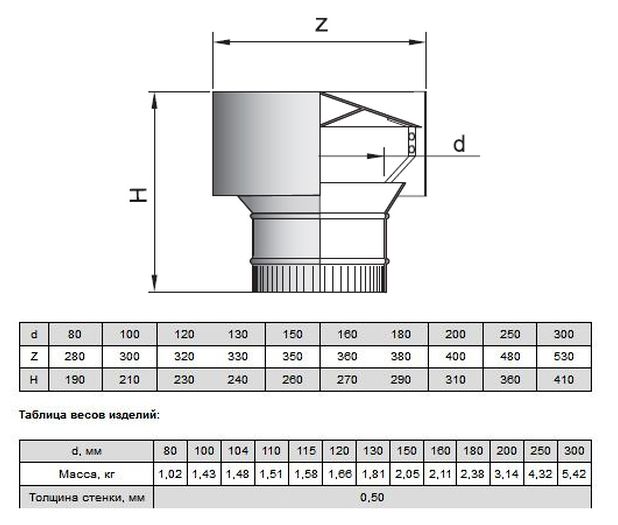

لتبسيط عمل القارئ ، يقترح المؤلف استخدام جدول جاهز مع جميع البيانات اللازمة:

هذه المعلومات كافية لصنع أبسط عاكس - مضخم للجر. حسنًا ، كيفية قطع الصفيحة الحديدية وثنيها وبرشامها لا يستحق الرسم - فهذه أشياء أولية. بدون امتلاك أبسط المهارات في العمل باستخدام أداة منزلية ، لا معنى لتصميم وتجميع مكبر للصوت.

من أجل تجنب "امتصاص" الهواء ، يتم إغلاق المكان الذي يجاور فيه العاكس الأنبوب بمادة مانعة للتسرب من فئة "مقاومة الحرارة".

دوارات الرياح أو دوارات الرياح للتدفق الإجباري

هذا جهاز لحماية المدخنة من تأثيرات الرياح. مبدأ عملها هو أنها ، مثل أي ريشة طقس ، تدور في مهب الريح ، وتحمي رأس المدخنة من تدفق الرياح. تتدفق الرياح نفسها حول هذا الجهاز ، مما يؤدي إلى حدوث خلخلة فوق فوهة المدخنة ، مما يؤدي إلى إنشاء سحب قسري للمدخنة. عادة ما تكون المادة المقاومة للحرارة لتصنيع ريشة الرياح من الفولاذ المقاوم للصدأ بسمك 0.5 ملم أو أكثر. يحدث الدوران حول المحور على محامل الدعم من النوع المغلق ، والتي لا تتطلب صيانة. لا يوجد تكاثف على جسم الجهاز ولا يترسب أي سخام.

ومع ذلك ، فإنه يحتاج إلى صيانة للتخلص من الجليد. تشمل عيوب التصميم عملية غير مستقرة مع قوة رياح كبيرة. في ظل الظروف العادية ، تعمل ريشة الطقس بثبات وكفاءة ، مما يخلق سحبًا قسريًا داخل المدخنة.

أفضل الإجابات

فلاديمير:

سهل! لا توجد موانع لا حسب قوانين الفيزياء ولا حسب القوانين ... أوه. )

فاليري بوندارتشوك:

علبة. إذا لم تقم بعزل الصوف المعدني ، فسوف يتكثف ويصدأ بشدة في نقطة الانتقال!

لعبة ورق:

من الممكن - كلما زاد سمك الزنك ، زاد احتراقه لفترة أطول ، وأيضًا إذا كان معزولًا بالصوف المعدني ، فبسبب تدهور ظروف التبريد ، ستحترق الأنابيب أيضًا بشكل أسرع

سيرجي 08:

لذا من الأفضل أن يكون هناك حمل أقل على الأنبوب ، كما لو كان مصنوعًا من الأسبستوس. ربما لن يحترق لأنهم يكتبون عند مخرج الأنبوب ، درجة الحرارة ليست أعلى من 70-100 درجة ، لقد لمستها عدة مرات. الجلفنة بالملليمتر تكفي لمدة 15-20 سنة ، لذلك لا تقلق. والأفضل من ذلك ، ضع مانع تسرب السيليكون على أنبوب مدهون ، ويمكنه تحمل ما يصل إلى 200 درجة.

يوري:

من الممكن ، فقط ضع في اعتبارك أنه يجب وضع الأنابيب المجلفنة على الأسبستوس ، وعدم إدخالها في الأسبستوس.

إلينا لينبرج:

لا تستخدم أنابيب الأسبستوس بشكل عام للمدخنة. . عندما يسخن ، يميل الأسبستوس إلى الانفجار. تذكر كيف تنتشر لائحة من المنازل المحترقة. ماذا يمكنني أن أقول ، لقد رقدوا هم أنفسهم ذات مرة في الحديقة عندما أطلق أنبوب الجيران مثل هذا في حمام الجار .... استبدل الأنبوب بالكامل بالمعدن ، لا تخاطر به.

ستاس شابانوف:

تشكل أنابيب الأسبستوس خطرًا بشكل عام.

فحص النظام

قبل فحص المسودة ، من الضروري التأكد من أن مجرى الغاز في حالة جيدة ، وأنه لا يوجد انسداد ، وأن المخمدات مفتوحة على طول المسار. يمكنك التحقق من التشغيل الطبيعي لنظام العادم باستخدام الطريقة الآلية. عمال الغاز يستخدمون مقياس شدة الريح. توجد أجهزة قياس شدة الريح ذات الريشة والحرارة والموجات فوق الصوتية.

إذا حددت هذا الخيار ، فاستبدل الأنابيب أحادية الجدار المزدوجة أو أنابيب الجدار المزدوج بأنابيب ثلاثية الطبقات. ضع لبنة تحت كل ساق من موقد النار. أشعل النار وانظر إذا كانت المدخنة تدخن. إذا لم يكن كذلك ، انتقل إلى الخطوة التالية. قم بتغطية النصف السفلي من الفتحات الموجودة في مقدمة الموقد الخشبي. راقب الدخان لترى ما إذا كان يرتفع في نظام الدخان. إذا نجح ذلك ، ارفع أرضية الموقد الخشبي بشكل دائم عن طريق وضع طبقة من الكسوة على سطح الأرض.

ضع سلم التمديد بأمان على جانب المنزل

تحرك بعناية في المدخنة المعدنية وإزالة الغطاء العلوي. عند إزالة غطاء المدخنة ، يجب مراعاة جميع احتياطات السلامة

استعن بمختص إذا كنت غير متأكد أو لا تملك الأدوات المناسبة. حرك القسم الجديد من أنبوب المدخنة المعدني على المدخنة الحالية. قسم الأنابيب له نهاية "ذكر" و "أنثى". قم بتدوير الأنبوب الجديد بحيث يكون الطرف الأنثوي في الأسفل. ضع وأدخل الطرف الأنثوي في الطرف الذكر للأنبوب العلوي.

نظرًا لارتفاع تكلفة المعدات الخاصة ، يتم استخدام طرق أخرى أقل تكلفة لفحص الدفع. على سبيل المثال ، بمساعدة المواد الخردة. للقيام بذلك ، أشعل شمعة أو عود ثقاب. يتم إحضار النار ببطء إلى محاذاة صندوق الاحتراق. سيشير سلوك لسان اللهب والضباب إلى حالة المدخنة. دعنا نسرد الخيارات:

معلومات مفيدة حول مسودة المدخنة

قم بتثبيتها بالمسامير المناسبة. تستخدم الماركات المختلفة للأنابيب المعدنية للفرن موصلات مختلفة. حرك غطاء المدخنة المعدني على الجزء العلوي من أنبوب المدخنة المركب حديثًا. أضف قسمًا آخر إذا لزم الأمر. ستؤدي زيادة ارتفاع المدخنة بمقدار 2 قدم عندما يبلغ ارتفاع المدخنة 10 أقدام إلى زيادة السحب بنسبة 20 بالمائة. لكن إضافة قدمين إلى مدخنة يبلغ ارتفاعها 30 قدمًا يضيف فقط زيادة بنسبة 7 في المائة. طريقة سهلة لتجربة الارتفاع هي إضافة قسم من الأنبوب مؤقتًا وإشعال النار.

1. يتم سحب النار إلى الغرفة. يشير إلى استعداد الفرن لإشعال النار.
2. اللهب يحترق بالتساوي ، دون انحرافات. تشير هذه الحالة إلى أن قوة الجر قد اختفت.
3. يتم توجيه لسان النار نحو الغرفة. يميز مظهر التدفق العكسي.

يمكن الحكم على حجم قوة الدفع من خلال لون اللهب. يشير اللون الأحمر الداكن إلى وجود أكسجين غير كافٍ للاحتراق الكامل للوقود. الجر لا يكفي. خلاف ذلك ، مع العادم المفرط ، يتم طلاء النار بظلال بيضاء زاهية. عادة ما يصاحب الحرق همهمة.

تحقق مما إذا كان المشروع قد تم تحسينه. قم بتثبيت الأنبوب بشكل دائم إذا كان ذلك مهمًا. قياس عرض وارتفاع صندوق الاحتراق. كرر العملية مع فتح المدخنة. يجب ألا يزيد عرض صندوق الاحتراق وارتفاعه عن 10 أضعاف فتحة المدخنة. لنفترض أن حجم صندوق النار 20 × 20 بوصة بإجمالي 400 وفتحة المدخنة 6 × 6 بوصات ليصبح المجموع 36 × 10 × 360 لتظهر أن صندوق النار سيكون كبيرًا جدًا.

تحديد الحجم الصحيح لصندوق الاحتراق. على سبيل المثال ، يجب تقليل الفرن بمقدار 40 بوصة. اقسم الفائض على عمق صندوق الاحتراق. على سبيل المثال ، 40 مقسومة على 20 إجمالاً الإجابة هي ارتفاع الحماية المطلوبة من الدخان. قطع قطعة من رقائق الألومنيوم لعرض صندوق الاحتراق وارتفاع الحماية المطلوبة من الدخان. على سبيل المثال ، قمت بقص قطعة من رقائق الألومنيوم بطول 20 بوصة وعرض 2 بوصة.

طرق القياس

إذا كنت تشك في أن قناة المدخنة للموقد أو الموقد أو غلاية التدفئة كافية ، فأنت بحاجة إلى التحقق. أسهل طريقة لتبديد الشكوك هي التحقق بيديك باستخدام مقياس شدة الريح. إذا أظهر الجهاز دفعًا من 10 إلى 20 باسكال ، فسيتم اعتباره طبيعيًا. تكمن مشكلة هذه الطريقة في دقة القياس المنخفضة لأجهزة قياس شدة الريح الرخيصة ، فإذا كانت قوة الدفع أقل من 1 باسكال ، فسوف تظهر عدم وجودها. الأدوات المهنية الأكثر دقة باهظة الثمن ، ويستخدمها صانعو المواقد.

إذا لم يكن لديك مقياس شدة الريح ، فاستخدم إحدى الطرق الشائعة لتحديد قوة سحب المدخنة:

1. عن طريق الدخان. أوضح علامة على عدم وجود تيار هواء هو وجود حتى كمية صغيرة من الدخان داخل الغرفة ، وتشير كمية كبيرة من الدخان إلى وجود مخاطر عالية لحدوث حريق وتسمم بأول أكسيد الكربون.

   نفث الدخان هي علامة أكيدة على الاتجاه المعاكس

2. من لون اللهب. بالنظر إلى لون اللهب ، يمكنك التحقق من مستوى قوة الدفع. إذا كان اللهب داخل صندوق الاحتراق أبيض اللون ويتشقق أثناء الاحتراق ، فهذا يعني أن التيار قوي جدًا. يشير اللون البرتقالي والأحمر إلى قوة الجر غير الكافية. إذا تم تصميم المدخنة بشكل صحيح ، فإن الشعلة لها صبغة صفراء ذهبية.

3. بمساعدة المباراة. إذا أشعلت عود ثقاب أو شمعة أو أي مصدر آخر للنار وأحضرته إلى المدفأة ، فينبغي أن تنحرف الشعلة نحو صندوق الاحتراق. إذا ظل مستويًا ، يمكنك التأكد من عدم وجود قوة جر. عندما ينحرف اللهب في الاتجاه المعاكس عن صندوق الاحتراق ، يوجد تيار عكسي في المدخنة.

   فحص المسودة في المدخنة بمطابقة

4. بمساعدة المرآة. هناك طريقة أخرى لاختبار المسودة داخل المدخنة وهي إمساك مرآة الجيب بالقرب من صندوق الاحتراق. ظهور التكثيف على سطح يشبه المرآة يعني صعوبة إزالة الدخان.

طرق فحص الجر

التحقق من الاحتكاك بشمعة الإشعال

أجهزة ضبط خاصة

اهتم صانعو الأدوات الحديثة بإصدار أجهزة خاصة تنظم السحب في المدخنة:

1. المنظمين. يتم تثبيتها على مخرج المدخنة لتطبيع المسودة في نظام التدفئة ، وأيضًا كوسيلة للتأثير على كفاءة التدفئة.
2. المنحرفات. يتم إصلاح هذه الأجهزة على المدخنة من الخارج. تم تحسين سرعة السحب نظرًا لحقيقة أن قطر هذا الجهاز أكبر بكثير من أنبوب المدخنة ، وبالتالي تظهر منطقة ضغط منخفض فيه عندما يتدفق الهواء حوله.
3. مدخنة مدخنة. إنه تصميم خاص يؤدي عدة وظائف في وقت واحد: يحسن الجر ، ويحمي الأنبوب من قطرات المطر والزوابع الثلجية. تشغيل الجهاز مشابه لتشغيل العاكس ؛ يتم تطبيع سرعة الدفع بسبب انخفاض مقاومة الهواء الخارجية.
4. مروحة دخان. تحظى بشعبية كبيرة بين أصحاب المنازل مع نظام التدفئة. يتم إنشاء دوامة هواء اصطناعية داخل المدخنة نتيجة تشغيل نظام التهوية ، الأمر الذي يتطلب توصيل الكهرباء. يعد الامتثال لجميع تدابير السلامة اللازمة شرطًا أساسيًا لتركيب وتشغيل مثل هذا الجهاز لتحسين تدفق المدخنة.

تتطلب جميع الأجهزة المثبتة على أنبوب المدخنة لتحسين المسودة تحكمًا إلزاميًا ، خاصة في فصل الشتاء. هذا يرجع إلى حقيقة أن الأجهزة الإضافية المتصلة بالمدخنة من الخارج يمكن أن تسد وتتجمد (في الشتاء) وبالتالي تمنع المدخنة من العمل بشكل صحيح. يمكن أن يتسبب الانسداد الذي تم الحصول عليه "بمشاركة" الأجهزة في حدوث سحب خلفي واختراق أول أكسيد الكربون في أماكن المعيشة.

لا تنس أن تقوم بفحص المداخن والأجهزة التي تساعد على زيادة الجر بانتظام.

معرض الصور: مسودة أجهزة التحكم

الجهاز الأكثر شيوعًا بين مستخدمي موقد التدفئة

مثل هذا الجهاز مناسب بشكل خاص لتحسين تشغيل المواقد والمدافئ.

جهاز مفيد وجميل

عن طريق تثبيت مثل هذا الجهاز ، يمكنك زيادة أداء نظام التدفئة بأكمله.

إختبار القوة

قبل إهدار طاقتك لمحاربة الجر السيئ ، تأكد من أن قوة الجر تترك الكثير مما هو مرغوب فيه.

يمكنك التحقق من الجر بمساعدة أجهزة خاصة أو بنفسك. طرق بسيطة لإصلاح الجر:

1. أشعل ورقة ، اتركها تحترق قليلاً. قم بإحضارها إلى الموقد أو الموقد ، وقم بإطفاء الورق ولاحظ اتجاه الدخان. إذا ذهب إلى الأنبوب - جر جيد ، ينحرف في الاتجاه المعاكس - دفع عكسي ، إذا حافظ على "الاستقامة" - فلا يوجد دفع. يمكن إجراء عمليات التلاعب المماثلة باستخدام السجائر الرقيقة أو ورق التواليت دون إشعال النار فيه.
2. إذا كان هناك مدخنون في المنزل ، فاتبع اتجاه دخان السجائر أو من لهب عود ثقاب ، ولاعة بالقرب من مدفأة أو موقد. ارسم الاستنتاجات بنفس طريقة الفقرة الأولى.
3. يمكن أن تساعد شعلة الشمعة العادية أيضًا في تحديد تيار الهواء في المنزل.
4. قد تشير مرآة الجيب التي يتم إحضارها إلى صندوق الاحتراق ومغطاة بالمكثفات إلى مشاكل في إزالة الدخان من الموقد.
5. يُشار إلى وجود الكثير من السحب ، الذي يزيل الحرارة المفيدة من الغرفة ، من خلال همهمة مسموعة في الفرن - همهمة عالية.
6. يمكن أن يكون لون النار في الفرن مؤشراً على قوة الجر المختلفة. اللون الذهبي - الجر الجيد ، واللهب الأبيض - الجر المفرط واللون الأحمر والدخان الأسود - ضعف الجر ، واحتمال كبير للضغط العكسي.

يمكن أن تساعد الولاعة العادية في فحص المسودة.

مقياس شدة الريح هو جهاز مألوف لكثير من الناس في الحقبة السوفيتية. باستخدام هذا الجهاز ، كان من الممكن قياس تيار المدخنة. تعتبر القراءات في غضون 10-20 باسكال طبيعية. عيوب الجهاز هي قلة دقته عندما تكون قوة الرياح أقل من متر واحد في الثانية.

سيساعد هذا الجهاز البسيط في حماية حياتك في منزل به موقد تدفئة.

تقدم الصناعة الحديثة عددًا كافيًا من الأجهزة لقياس السحب ، وهناك أجهزة تثبت المسودة عند مدخل ومخرج المدخنة.

استكشاف الأخطاء وإصلاحها

إذا كنت قد ذكرت مشاكل في الجر ، إذن ، بالطبع ، يجب إصلاحها في أقرب وقت ممكن.

يعتمد اختيار وسيلة التعامل مع المسودة السيئة أو العكسية على الأسباب التي أدت إلى التشغيل غير الطبيعي للمدخنة.

تنظيف الأنابيب

إحدى الطرق الشائعة لتحسين الجر هي تنظيف الأنابيب. الوقود ، المحترق في الفرن ، يطلق مواد مختلفة تستقر على السطح الداخلي للمدخنة. يلتصق السخام جيدًا بالأنابيب إذا كانت غير مستوية أو منحنية.

عند القيام بالعمل ، لا تنس تدابير السلامة

كيف تنظف المدخنة بحيث يكون هناك تيار جيد؟

بادئ ذي بدء ، يتصرف بطريقة آلية بحتة. يمكن توسيع قنوات المداخن عن طريق التخلص من البلاك بالطرق التالية:

بعد طهي حوالي دلو واحد من البطاطس ، قشريها وقطعيها. ستعمل قشور البطاطس أيضًا. ارمِ قليلاً في الفرن وانتظر. عند حرق البطاطس ، ستطلق النشا ، والتي ستصبح أداة يمكنها تليين تكوينات السخام. سوف تتساقط القطع الناعمة من السخام من تلقاء نفسها ، ويجب إزالة الأجزاء الملتصقة بشدة ميكانيكيًا.
حطب آسبن. سخني الفرن بقطعتين أو ثلاثة. سوف يقومون بتسخين أنابيب المداخن كثيرًا ويساعدون في التخلص من السخام.

لكن هذه الطريقة تتطلب عناية خاصة لأن

سيكون احتمال نشوب حريق مرتفعًا جدًا (قد يشتعل السخام).
الملح الصخري. هذه الطريقة أكثر ملاءمة للوقاية. يحسن الملح المضاف وقت الحرق من حالة المداخن.
فرشاة الأنابيب. يتم إرفاق حمولة ثقيلة بفرشاة معلقة على حبل فولاذي ويتم إنزالها في فتحات المدخنة. من خلال خفض ورفع هذا الهيكل ، من الممكن إجبار تشكيلات السخام على الطيران من جدران الأنابيب والسقوط في الفرن. ثم تتم إزالة هذه الأجزاء من الفرن.

تعتمد المجموعة الثانية من تدابير مكافحة السخام على استخدام المواد الكيميائية.المواد الكيميائية الأكثر شيوعًا لتنظيف المدخنة هي Log Chimney Sweep ، Kominichek. وفقًا للتعليمات ، يتم إضافة المواد الكيميائية إلى الفحم المتكون أثناء حرق الموقد أو الموقد ويستمر تسخينه. بعد احتراق الوقود بالكامل ، يُنصح بترك الفحم ، لأنه يستمر في "العمل" من حيث تنظيف المدخنة (على الأقل هذا ما ينصح به المصنعون).

عند استخدامها بشكل صحيح ، لن تضر المواد الكيميائية بمنزلك.

لا تصدق النقاد الحاقدين الذين يتحدثون عن الاشتعال الإجباري للسخام عند استخدام الطريقة الكيميائية. لا تشكل هذه الطريقة أي خطر ، لأن التأثير المفيد يرجع إلى التفاعلات الكيميائية ، وليس بسبب درجات حرارة الاحتراق العالية جدًا للكاشف.

يجب الإشارة بشكل خاص إلى مراعاة تدابير السلامة أثناء جميع الأعمال المتعلقة بالمدخنة. لا تقم بإصلاح مشاكل المدخنة في الطقس العاصف! حاول استخدام أجهزة الأمان أثناء العمل في المرتفعات!

استكشاف الأخطاء وإصلاحها الهيكلية

إذا تم تحديد ميزات معينة لتصميم المدخنة والتي تؤثر سلبًا على قوة الجر ، فيجب إجراء تعديلات للتخلص منها. يجب أن تشمل هذه الإجراءات:

• تفكيك عدة أنابيب متفرقة وتركيب قناة مدخنة واحدة ؛
• هيكل أنبوب فوق السطح إلى الارتفاع المطلوب ؛
• عزل عناصر المدخنة ، إلخ.

ترتيب التهوية

في بعض الحالات ، قد تتحسن المسودة إذا لم يُسمح بالمسودات في المنزل أو الحمام. للمساعدة في حل مشاكل الجر ، يمكنك تثبيت أجهزة تهوية على النوافذ.

في حالة عدم وجود التأثير المطلوب بعد كل الطرق المذكورة أعلاه ، يجب اعتماد الأجهزة الحديثة لتحسين السحب في المدخنة.

تركيب الأجهزة

لتحسين تشغيل المدخنة ، من الأفضل استخدام أجهزة خاصة تسمح لك بتنظيم المسودة والتحكم فيها. يمكن شراء هذه الأجهزة من المتجر أو صنعها يدويًا.

إرشادات خطوة بخطوة لإنشاء مدخنة من الطوب بيديك

إن بناء مدخنة من الطوب عالية الجودة ليست مهمة سهلة ، ومن المهم جدًا إكمال البناء بحيث يكون كل شيء محكم الإغلاق ومقاوم للحريق ، ويلعب كل خط دورًا كبيرًا هنا. الاتجاه ذو الأولوية لعمل المدخنة هو إزالة الدخان والحرق من الوقود المحترق بمساعدة السحب ، الذي لا يسحب فحسب ، بل يزود أيضًا بتدفقات الهواء إلى الفرن ، ونتيجة لذلك ، يتم الحفاظ على عملية الاحتراق ومضمون.

افعل ذلك بنفسك مخطط بناء مدخنة من الطوب

الميزة الكبيرة لمثل هذه المدخنة هي أنها تتمتع بغاطس جيد في جميع الظروف الجوية وعمر خدمة طويل مقارنة بالأنابيب المعدنية. دعونا نفكر في مسألة كيفية بناء مدخنة من الطوب بيديك وفقًا لجميع القواعد.

ننصحك بدراسة التوصيات بمزيد من التفصيل: ما الذي تصنع منه مدخنة بالإضافة إلى هذه المقالة.

يتم وضع مداخن الطوب في ثلاث خطوات:

الخطوة الأولى: القيام بالأعمال التحضيرية ووضع الأساس.

البناء بالطوب الأساس لقناة المدخنة المستقبلية

في هذه المرحلة ، تحتاج إلى التعرف بعناية على رسومات البناء لقناة المدخنة المستقبلية. بالنسبة لموقد الخشب التقليدي والتقليدي ، يلزم البناء الكامل ، وبالنسبة لمدخنة الطوب لموقد الغاز ، يلزم وجود أنبوب معدني مصنوع من سبيكة متخصصة كإضافة. قبل البدء في وضع مدخنة من الطوب ، يجب عليك بناء الأساس. يتم البناء من الطوب الصلب أو الخرسانة المسلحة.

المرحلة الثانية من بناء مدخنة من الطوب بيديك. البناء

تم بناء المدخنة من ارتفاع خمسة أمتار أو لا يقل عن قمة السقف ، حيث يلعب هذا دورًا كبيرًا في السحب. تم تصميم هذا النوع من المداخن حصريًا مع الطوب الأحمر المقاوم للحرارة أو كامل الجسم.من أجل الترابط ، يتم استخدام محلول من الأسمنت والرمل أو الحجر الجيري ، وفي الأماكن ذات درجات الحرارة المرتفعة بشكل خاص ، هناك حاجة إلى خليط متخصص ، والذي يستخدم في بناء الفرن.

لقطع قطعة الطوب المطلوبة ، من المفيد استخدام طاحونة وعلامة (قلم ذو طرف اللباد) للقياس. باستخدام هذه الأدوات ، يمكنك إنشاء لوحات دقيقة تمامًا ستكون مطلوبة في منطقة القضاعة ، وكذلك القطع.

مدخنة من الطوب لسخان الغاز

أثناء بناء مثل هذه المدخنة ، من الضروري ترك فتحات مخصصة للتنظيف.

ثقوب في الجزء العلوي من مدخنة الطوب للدخان والتنظيف

في الداخل ، يجب أن يكون للجدران سطح أملس ومستوٍ تمامًا ، ويجب أن تكون الزوايا عند 45 درجة. من الأفضل لصق الجدران الداخلية بالجبس من أجل النعومة ، لأن السخام سوف يستقر أكثر على الأسطح الخشنة ، مما يؤدي إلى تفاقم الجر. قد يتسبب هذا في نشوب حريق ، وهو أمر غير آمن. أيضًا ، يوصي العديد من صانعي المواقد ذوي الخبرة بتبييض الموقد ليس فقط من الداخل ، ولكن أيضًا في الخارج ، مما يتيح لك تحديد مكان تسرب الدخان والسخام على الفور.

المرحلة 3. التثبيت والعزل الحراري.

إذا تم بناء المدخنة بالقرب من الحائط ، فيجب إصلاحها - ستكون أكثر موثوقية. للقيام بذلك ، ضع المراسي المعدنية على مسافة ثلاثين سنتيمترا. عندما يتم توصيل المدخنة بالسقف وكذلك بالسقف ، من الضروري وضع مادة غير قابلة للاحتراق أو صوف زجاجي ، وبالتالي تقليل مخاطر نشوب حريق.

يجب أن تكون مدخنة الطوب نصف متر فوق حافة السقف. يجب أن يكون الجزء العلوي من مجرى المدخنة معزولًا ومغلفًا بتشطيبات تسقيف متخصصة أو لبنة للتكسية.

تثبيت البناء على الحائط مع المراسي من أجل الموثوقية

إذا تم تصنيع المدخنة وفقًا لجميع التقنيات ، فستكون قوية وآمنة وموثوقة وستستمر لفترة طويلة. يتم حفظ كل هذه الخطوات إذا كنت بحاجة إلى بناء مدخنة لمرجل يعمل بالوقود الصلب من الطوب.

فيديو: مراحل بناء مدخنة من الطوب

يمكنك وضع مدخنة من الطوب بنفسك ، باتباع النصائح ، وتوفير محترفي الاتصال. الشيء الرئيسي أثناء البناء هو بناء الرسم الصحيح وتوافر وقت الفراغ. يجب ألا تتسرع ، فالسرعة ليست أفضل مؤشر هنا ، فأنت بحاجة إلى التركيز على جودة البناء.

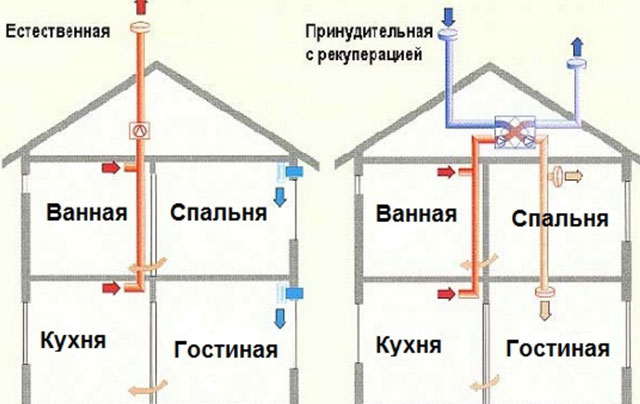

القيام بأعمال التركيب الخاصة بالتهوية الطبيعية والقسرية

بعد تحديد المواد والمقطع العرضي وقطر أنبوب التهوية في منزل خاص ، يمكنك متابعة أعمال التثبيت. "كيفية اختيار قطر الأنبوب للغطاء - خصائص أنابيب التهوية." تأكد من تحديد مسار التثبيت بالكامل وفقًا لمخطط تم إعداده مسبقًا.

يتم تجهيز التهوية الطبيعية حتى في مرحلة تشييد المبنى ، أو يتم تركيبها في قنوات معدة لهذا الغرض.

يتم العمل على النحو التالي:

1. تم تركيب شبكات وحواجز.
2. يتم ضمان إمداد هواء ثابت عن طريق تركيب صمامات الإمداد.
3. شفاط معلق لوحدة المطبخ.
4. تم تركيب مراوح لوحدات السباكة. يتم وضعها في قناة التهوية ، حيث ستعمل من أجل النفخ.

ينتج الهواء الرطب والأسطح المتعفنة عن ضعف تدفق الكتل الهوائية. يتم التخلص من هذه المشكلة بصعوبة ويكون الخيار الأكثر منطقية هو تنظيم التهوية القسرية كنظام منفصل. "ما هي أنابيب التهوية التي تختارها - متطلبات تركيب التهوية".

تعتبر التهوية القسرية مثالية للمنازل الخاصة ذات التصميم متعدد الغرف ومؤشر الرطوبة المرتفع.

يتم العمل على النحو التالي:

يتم تركيب وحدة التهوية أولاً. غالبًا ما يكون مكانه في العلية (معزول بالضرورة).
خطوط أنابيب الهواء متصلة بالكتلة.
على مسافة لا تقل عن 10 أمتار من مجاري الصرف الصحي والمدخنة ، يتم تركيب هيكل سحب الهواء في جدار المبنى (حول "مزايا تركيب التهوية من أنابيب الصرف الصحي وطرق التركيب").
يتم تركيب مجاري الهواء المفقودة ، إذا لم يتم وضعها في مرحلة بناء المنزل ، بشكل واضح وفقًا للمخطط ، ولكن بطريقة مفتوحة

من المهم التأكد من أن أنابيب الإمداد قريبة قدر الإمكان من كتل النوافذ أو وضعها في ذلك الجزء من الغرفة المقابل للباب الأمامي.
يتم توصيل مجاري الهواء بالكتلة عن طريق الأنابيب المموجة.
جميع أنابيب التهوية معزولة.
يتم تثبيت الشبكات على حواف مجاري الهواء ، ويتم تثبيت الوريدات على أنابيب الإمداد.

حصيلة

فقط من خلال الاختيار الأمثل لأنابيب نظام التهوية ، وكذلك مع مراعاة قواعد أعمال التركيب والصيانة الدورية للنظام ، من الممكن ضمان دوران الهواء الفعال في جميع أنحاء المنزل. في مثل هذه المباني ، يتم إنشاء ظروف مناخية مريحة يشعر فيها كل مستأجر بالراحة.

مزايا وعيوب أنابيب الساندويتش جهاز التهوية ميزات تركيب أنابيب التهوية

عند ترتيب المواقد أو مواقد الاستحمام ، يلزم وجود تهوية عالية الجودة ، والتي لن تحافظ على الحرارة داخل الغرفة فحسب ، بل تزيد أيضًا من مستوى السلامة من الحرائق للنظام ككل. مادة جيدة لترتيب التهوية هي أنابيب شطيرة تتناسب تمامًا مع تصميم أي مدخنة. إنه يتعلق بأنابيب الساندويتش للتهوية التي سيتم مناقشتها في هذه المقالة.

مشاكل الجر

انسداد القناة

أسهل حالة. يكفي تنظيف المدخنة (بمفردك أو عن طريق دعوة متخصص) ، وستتم استعادة المسودة. هذا هو أحد "الأمراض" الأكثر شيوعًا التي تصيب الأنابيب المبطنة بالطوب ، ويتم "علاجها" بكل بساطة.

في المذكرة!

يمكن الحكم على كفاية الدفع من خلال ظل اللهب في الفرن. إذا كان لونه أحمر داكن ، يكون الاتجاه أقل من المعدل الطبيعي. يشير اللون الذهبي إلى أن كل شيء ضمن الحدود المقبولة.

إزالة الضغط الجزئي للقناة

الفحص الشامل للهيكل والإصلاح كافيان.

هذا مثير للاهتمام: اللوحات المعيارية للداخل - نحن نفكر جيدًا

استكشاف الأخطاء وإصلاحها الذاتي

دعونا نحاول بأيدينا جعل عملية firebox آمنة وفعالة. الطريقة الأكثر شيوعًا للتعامل مع تراكم السخام في الأنابيب هي فرشاة مع ثقالة.

نقوم بتنظيف الأنبوب بفرشاة

أولاً ، دعنا نجهز كل ما تحتاجه:

1. فرشاة ذات شعيرات صلبة. يتم تحديد قطر هذا الجهاز مع مراعاة المقطع العرضي للأنبوب (من خمسين إلى ثلاثمائة ملليمتر).
2. كابل معدني رفيع (يمكن استبداله بحبل أو حبل قوي جدًا).
3. الوزن للتعليق على الفرشاة.

هذا ما يبدو عليه جهاز تنظيف أنبوب المدخنة

لا تبدأ العمل إذا كانت هناك رياح قوية أو رطوبة زائدة بالخارج. حاول التفكير مليًا واستخدم تأمينًا موثوقًا به لحماية نفسك من الأحداث غير المتوقعة.

تم وزن راف بمغسلة ، وربطها بأسفل الجهاز. الفرشاة نفسها معلقة على كابل. يجب أن تكون جميع أدوات التثبيت موثوقة بشكل خاص ، وإلا فسوف ينهار الهيكل وسيتعين عليك القيام بإجراءات إضافية - "لصيدها" خارج الأنبوب.

أولاً ، يقومون بتنظيف جميع فتحات التفتيش في المدخنة ، ثم يبدأون في تنظيف الأنبوب نفسه. من خلال القيام بعدة حركات لأعلى ولأسفل ، يمكنك التخلص من السخام الذي سيسقط من الأنبوب إلى الفرن. من الأفضل أن يكون هناك شخص آخر بالقرب من الفرن للإشارة إلى الكفاءة ومتى يتوقف عن العمل.

يجب أن يتم الانتهاء من تنظيف الأنبوب عندما يتوقف السخام عن التدفق.

يمكنك أيضًا تنظيف الأنبوب بمساعدة الوسائل المرتجلة ، والتي تم تصوير العديد من مقاطع الفيديو عنها.
