توصيل الأنابيب النحاسية

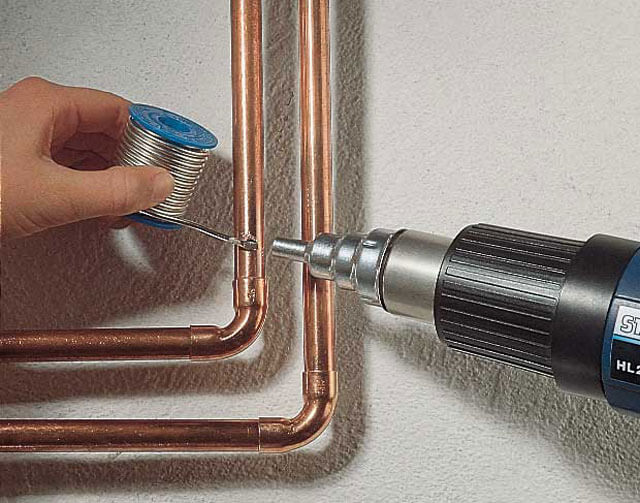

عملية لحام الأنابيب النحاسية

سيساعد وقت اللحام للأنابيب النحاسية على تقليل وضع العلامات على التركيب نفسه مع توصيات للحام بالحجم المطلوب.

قبل اللحام ، تتم معالجة الجزء الخارجي من نهاية الأنبوب والتركيب الداخلي بورق الصنفرة إلى حالة المعدن النقي. بعد ذلك ، يتم تطبيق طبقة رقيقة من معجون اللحام أو التدفق على الطرف النظيف للأنبوب. عندما تذوب هذه المواد ، فإنها تعمل على إذابة أغشية الأكسيد الموجودة على العناصر المتصلة ، مما يحمي أسطحها من المزيد من الأكسدة التي تسببها درجات الحرارة المرتفعة.

ومع ذلك ، نظرًا لحقيقة أن التدفق يدمر سطح المعدن ، عند اللحام بيديك ، يجب تطبيقه قبل بدء العمل مباشرة وعلى المنطقة التي سيتم تضمينها في التركيب فقط. بعد التصلب ، يكون التدفق عبارة عن فيلم لا يحتاج إلى الإزالة.

بعد ذلك ، يتم إدخال الأنبوب في مقبس الوصلة الشعرية حتى يتوقف. يتم تسخين الأماكن بالتساوي بواسطة لهب موقد غاز أو مسدس هواء ساخن. لهذا الغرض ، من المستحسن استخدام مصباح مزود بشعلتين أو فوهات رش.

إذا كان التدفق المستخدم يحتوي على قصدير ، فعند تسخينه إلى درجة الحرارة المطلوبة ، ستظهر قطرات فضية. في حالات أخرى ، يمكنك التأكد من الوصول إلى درجة الحرارة المطلوبة عن طريق لمس السطح الساخن للحام - يجب أن ينتشر اللحام. يجب حقن اللحام المصهور في المفصل على الفور. علاوة على ذلك ، لا يهم من أي جانب سيتم تقديمه. بسبب التأثير الشعري ، يملأ اللحام المفصل بالكامل بالتساوي. تتم إزالة بقايا التدفق من التركيب بقطعة قماش.

لتقليل وقت اللحام ، سيساعد استخدام مجموعة متنوعة من التركيبات ، حيث طبقت الشركة المصنعة حبة لحام بالحجم المطلوب بالداخل. يتم وضع التركيب على أنبوب مغطى بالتدفق ، ويتم تسخينه بشعلة أو مسدس هواء ساخن حتى يصبح اللحام في حالة سائلة.
بعد التبريد ، يكون تصميم أنابيب إمدادات المياه والتدفئة جاهزًا للتشغيل.

تجميع الأنابيب مع التركيبات

يتم توصيل الأنابيب النحاسية بالتجهيزات حصريًا في الأماكن التي يمكن الوصول إليها للفحص. ترجع هذه القاعدة إلى حقيقة أن الاتصال ليس مغلقًا تمامًا وقد تتشكل التسريبات بمرور الوقت.

تتمثل ميزة الاتصال المترابط في أنه ، إذا لزم الأمر ، يمكن إجراء الإصلاحات دون بذل جهد إضافي ، نظرًا لأن الاتصال الناتج قابل للفصل.

الأدوات والمواد

لتجميع خط الأنابيب ، ستحتاج إلى المواد والأدوات التالية:

• أنابيب نحاسية بقطر مناسب ؛
• ربط تركيبات التجعيد أو الصحافة ؛

أجهزة خاصة لتجميع الأنابيب

يتم اختيار أنواع وعدد التركيبات وفقًا لمخطط خطوط الأنابيب.

• قطع الأنابيب أو منشارا ؛
• بندر الأنابيب لأنابيب النحاس. يستخدم الجهاز لتنظيم خط أنابيب بوصلات أقل ، مما يزيد من قوة النظام ؛
• ملف لمعالجة الأنابيب بعد القطع (قبل الانضمام). بالإضافة إلى ذلك ، يمكنك استخدام ورق الصنفرة الناعم ؛
• شريط FUM لختم الخيوط. بالإضافة إلى شريط FUM ، يمكنك أيضًا استخدام خيط الكتان أو خيط Tangit Unilok أو أي مادة مانعة للتسرب أخرى ؛
• مفتاح الربط.

تعليمات التجميع

يتم تجميع خط الأنابيب النحاسي بأيديهم باستخدام التركيبات بالطريقة التالية:

1. قطع الأنابيب لخط الأنابيب. يجب أن يتوافق طول كل أنبوب تمامًا مع المخطط الذي تم وضعه أثناء تطوير النظام ؛
2. إزالة الطبقة العازلة. إذا تم استخدام الأنابيب ذات العزل لنظام خطوط الأنابيب المجهز لأي غرض ، تتم إزالة طبقة العزل من أجل اتصال قوي. للقيام بذلك ، يتم قطع القسم المطلوب بسكين ويتم تنظيف الأنبوب ؛
3. تتم معالجة الحافة المقطوعة بملف وورق صنفرة حتى يتم الحصول على سطح أملس. إذا بقيت نتوءات أو حفر أو مخالفات أخرى في نهاية الأنبوب ، فسيكون الاتصال أقل إحكامًا ؛

تجريد الأنبوب قبل توصيله بالتركيب

1. إذا لزم الأمر ، يتم ثني الأنابيب ؛
2. يتم وضع صامولة نقابية وحلقة ضغط على الأنبوب المُجهز ؛

تركيب عناصر ملائمة للتوصيل

1. الأنبوب متصل بالتركيب. في البداية ، يتم الشد يدويًا ثم باستخدام مفتاح ربط. أثناء الشد ، يقوم الطويق بإغلاق الاتصال تمامًا ، مما يلغي الحاجة إلى مواد مانعة للتسرب إضافية. ومع ذلك ، عند توصيل أنبوب نحاسي بأنبوب أو قطعة تركيب مصنوعة من مادة مختلفة ، يلزم إحكام غلق إضافي بشريط FUM.

التثبيت المناسب

من المهم عدم شد الخيوط بشكل مفرط ، لأن النحاس الناعم يتشوه بسهولة.

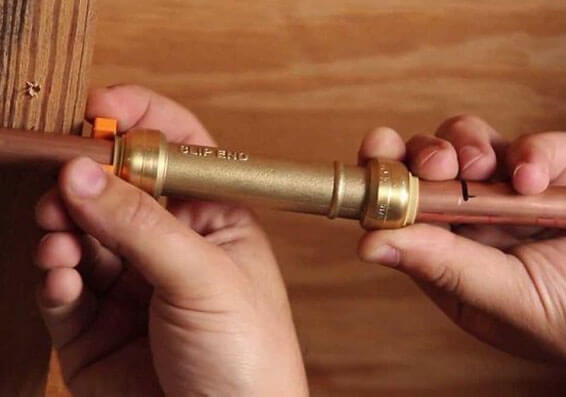

ربط محكم للأنابيب النحاسية بدون لحام

بالإضافة إلى ذلك ، تجدر الإشارة إلى أنه على الرغم من حقيقة أن توصيل الأنابيب عن طريق اللحام يعتبر الطريقة الأكثر موثوقية في معظم الحالات ، لا تزال هناك مواقف يتعذر فيها استخدام هذه الطريقة. في مثل هذه الحالات ، يمكنك اللجوء إلى توصيل الأنابيب النحاسية بدون لحام. ستحتاج إلى تركيبات خاصة تضمن اتصالاً آمنًا بسبب تأثير التثبيت الذي يتم تشكيله أثناء الاتصال المترابط.

في هذه الحالة ، يتم الاتصال بالتسلسل التالي:

• أولاً ، يتم فصل التركيبات ، والتي غالبًا ما تحتوي على مكونين.
• يتم وضع أحد العناصر على الأنبوب. كقاعدة عامة ، هذا هو الجوز وحلقة لقط.
• بعد ذلك ، يتم إدخال أنبوب في الوصلة ويتم شد الجوز.

تجدر الإشارة إلى أنه قبل توصيل الأنابيب النحاسية بدون لحام ، يجب أن تكون على دراية بجميع المخاطر ، لأنه من الصعب جدًا الحصول على اتصال عالي الجودة. لا يُسمح على الإطلاق بحد أدنى من التشوهات للأجزاء المتصلة ، وإلا فسيتم انتهاك التكنولوجيا بشكل صارخ. لجعل الوصلة الملولبة مشدودة للغاية ، من المستحسن إغلاقها بشكل إضافي بخيوط خاصة. في الوقت نفسه ، يجدر التأكد من عدم وصولهم إلى داخل الأنبوب ، لأن الماء قد لا يمر عبر النظام لاحقًا بشكل صحيح.

وصلات مواسير من مواد مختلفة

كيف يتم توصيل أنبوب فولاذي بأنبوب نحاسي؟ لهذا الغرض ، يتم استخدام تركيب ، يوجد في أحد طرفيه خيط للتثبيت على أنبوب فولاذي. لا يوجد خيط على الطرف الآخر ، فهو أملس تمامًا ، حيث سيتم تثبيت الأنبوب النحاسي عن طريق اللحام.

عند تثبيت أنبوب في مثل هذا التركيب ، يجب لف الخيوط بشريط بلاستيكي مانع للتسرب ، وبعد ذلك يتم تثبيت الوصلة على الأنبوب. يعد شريط الختم هذا ضروريًا حتى لا يبدأ التآكل عند تقاطع نوعين من المعدن.

تركيبات الصلب والبلاستيك

مثال آخر هو تركيبات الصلب والبلاستيك. وهي مصنوعة أيضًا في جزأين. الجزء الأول يشبه الجوز بقطعة ملولبة مثبتة في أنبوب فولاذي. الجزء الآخر من البلاستيك ، مع حشية وصمولة مصنوعة أيضًا من البلاستيك.

تركيب قياسي يتكون من أجزاء من الصلب والبلاستيك

يتم تثبيت الجوز على امتداد آخر للجزء الأول ، والذي يحتوي على سن خارجي. علاوة على ذلك ، يتم استخدام مذيب خاص لربط الملحق البلاستيكي بأنبوب بلاستيكي.

التركيب مصنوع من البلاستيك والنحاس

هناك أيضًا تركيبات شهيرة مصنوعة من البلاستيك والنحاس ، والتي تشتمل أيضًا على مكونين. المكون الأول له طرفان. أحدهما مصنوع من النحاس وله خيط ، لكن الطرف الآخر أملس تمامًا - إنه هو الذي يتم توصيله بالأنبوب النحاسي عن طريق اللحام.

تركيب بلاستيك بخيوط نحاسية

المكون الآخر عبارة عن صمولة بلاستيكية بحشية. يتم تثبيت الجوز على خيط نحاسي ، ويتم لصق نهايته الأخرى بأنبوب بلاستيكي.

طريقة اللحام الشعرية

قبل البدء في وضع إمدادات المياه ، من الضروري قطع الأنابيب النحاسية بالأبعاد المطلوبة.

تعتمد هذه الطريقة على التأثير الشعري ، الذي يساهم في التوزيع المنتظم للحام على القسم بأكمله ، بغض النظر عن موضع الأنبوب. لإنشاء تأثير شعري ، يتم استخدام تركيبات خاصة ، يجب أن تختلف أقطارها عن أقطار الأنبوب بقيمة محددة بدقة. بالنسبة للحام باللهب المكشوف ، يوصى بفجوة من 0.1-0.15 مم.

يتم إجراء التوصيلات التي تستخدم اللحام الشعري باستخدام تدفقات خاصة وحماة - أسلاك رفيعة مصنوعة من سبائك معدنية ذات نقطة انصهار منخفضة ، وعادة ما تكون من الصفيح مع إضافات صغيرة من النحاس والفضة. تُستخدم وصلات اللحام في الحالات التي يتم فيها إمداد المياه يدويًا في الأرضية أو الجدران ، أو في حالات أخرى عندما يتعذر التحكم البصري في سلامة المفاصل.

هناك طريقتان للحام: درجة حرارة عالية ودرجة حرارة منخفضة.

يتم استخدام اللحام ذو درجة الحرارة العالية ، والمعروف باسم اللحام بالنحاس ، حيث ترتبط ظروف تشغيل خطوط الأنابيب النحاسية بوجود درجات حرارة عالية. يتم إجراء هذا اللحام باستخدام تدفقات خاصة وجنود صلبة. لتركيب خطوط الأنابيب بأيديهم ، لا يتم استخدام هذا النوع من اللحام عمليًا.

يتم استخدام لحام منخفض الحرارة أو ناعم لخطوط الأنابيب المستخدمة لنقل الوسائط السائلة والغازية ، والتي لا تتجاوز درجة حرارة التشغيل فيها 110 درجة مئوية. مع درجة حرارة اللحام المنخفضة بيديك ، يتم تسخين الوصلات إلى درجة حرارة تقارب 300 درجة مئوية.

الاتصالات من الأنابيب والتجهيزات النحاسية

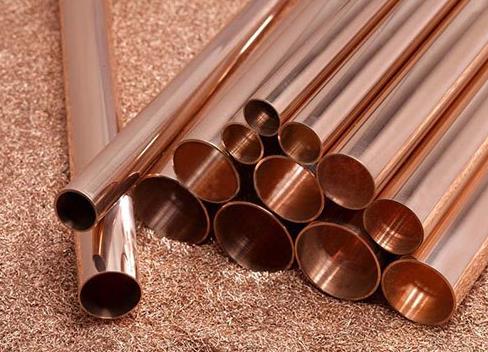

يتم الآن إنتاج الأنابيب والتجهيزات النحاسية عالية الجودة ، والتي تتوافق خصائصها الفنية والتشغيلية مع المعايير الدولية ISO 9002 و BS2 و DIN ، من قبل الشركات الأجنبية والمحلية. هذه الأنابيب ، بالإضافة إلى عناصر التوصيل الخاصة بها ، تتحمل بنجاح الضغط العالي للوسائط المنقولة عبرها ، ودرجات الحرارة العالية والمنخفضة ، والضغوط الميكانيكية التي قد تتعرض لها أثناء التشغيل والنقل والتخزين.

على عكس أنابيب البوليمر الشائعة في عصرنا ، لا تتدهور منتجات الأنابيب النحاسية من التعرض لأشعة الشمس ، فهي لا تخاف من التآكل ، وهو آفة حقيقية للمنتجات المصنوعة من المعادن الحديدية. فيما يتعلق بعمر الخدمة الذي تختلف فيه الأنابيب والتجهيزات النحاسية ، لا يمكن مقارنة أي منتج مشابه مصنوع من مادة أخرى بها. من الجدير بالذكر أن المنتجات النحاسية أبدية عمليًا ، وعمر خدمة الاتصالات منها لا يقل عن 100 عام.

نظام تدفئة وإمداد بالماء من أنابيب نحاسية في منزل خاص

تستخدم منتجات الأنابيب والتجهيزات المصنوعة من النحاس لترتيب الشبكات الهندسية لأغراض مختلفة:

• أنظمة التدفئة؛
• تكيف؛
• إمدادات المياه الباردة والساخنة.
• اتصالات الغاز.

هؤلاء المستهلكون الذين يقررون استخدام منتجات الأنابيب النحاسية والتجهيزات النحاسية يستخدمونها بشكل أساسي لتجهيز شبكات إمدادات المياه الموثوقة والمتينة. تكون التركيبات المصنوعة من النحاس أكثر إحكاما وتبدو أنظف بكثير من تلك المصنوعة من المعادن الحديدية. ويفسر ذلك حقيقة أنه عند تصميم وتصنيع الوصلات النحاسية ، ليست هناك حاجة لجعل جدرانها أكثر سمكًا ، مع مراعاة تآكلها الإضافي ، لأنها ببساطة لا تخضع لها.

تركيب الأنابيب النحاسية في نظام التدفئة بأيديهم

هناك عدة أسباب توضح الإقبال الكبير على الأنابيب والتجهيزات المصنوعة من النحاس لها:

• النحاس ، كما تعلم ، له خصائص مطهرة ، لذلك لا تتطور مسببات الأمراض في أنابيب المياه المصنوعة من هذا المعدن ، بل إن جودة المياه المنقولة من خلالها تتحسن ؛
• تركيب خطوط الأنابيب التي تستخدم فيها الأنابيب والتجهيزات المصنوعة من النحاس أسهل بكثير من الاتصالات من الأنابيب السوداء ؛
• بسبب اللدونة العالية للنحاس ، فإن الأنابيب المصنوعة من هذا المعدن ، عندما يتجمد الماء فيها ، لا تنفجر ، بل تتشوه ببساطة ؛ لتدمير أنبوب نحاسي ، من الضروري تطبيق ضغط داخلي قدره 200 صراف آلي ، وهذه الضغوط ببساطة غير موجودة في الاتصالات المنزلية.

نطاقات الأنابيب النحاسية

يمكن تركيب الأنابيب النحاسية في أنظمة التدفئة بسبب مقاومتها العالية للعمل مع السوائل ذات درجة الحرارة العالية. هذه الخاصية مناسبة بشكل خاص لمخطط التسخين أحادي الأنبوب ، والذي لضمان أن درجة حرارة المبرد في المبرد الأخير حوالي 70 درجة مئوية ، من الضروري في الأول أن تكون مساوية لحوالي 120 درجة مئوية.

لا يعطي توصيل الأنابيب بتركيبات الضغط ضمانًا مطلقًا للموثوقية ويتطلب مراقبة مستمرة أثناء التشغيل.

لا تتجاوز درجة الحرارة القصوى التي يمكن أن تتحملها البوليمرات المستخدمة في أنظمة التدفئة 95 درجة مئوية ، ويمكن نقل الوسائط ذات درجات الحرارة التي تصل إلى 300 درجة مئوية عبر الأنابيب النحاسية. من الخصائص المهمة لخط الأنابيب المصنوع من هذا المعدن قدرته على تحمل ضغط 200-400 ضغط جوي ، بينما تظل الوصلة الملحومة للأنابيب النحاسية محكمة الإغلاق.
في الوقت نفسه ، يمكن أن تتحمل المنتجات المعدنية والبلاستيكية ، في المتوسط ​​، ضغط 6 ضغط جوي ، مع ضغط تشغيل محتمل في النظام من 6 إلى 8 أجهزة صراف آلي. أنابيب التسخين المصنوعة من النحاس الناعم تتسامح بسهولة مع 3-4 دورات من التجميد-الذوبان.

نظرًا لخصائصه المضادة للبكتيريا ، فإن النحاس قادر على مقاومة تسرب الملوثات في شبكات إمدادات المياه الحضرية. النحاس الصحي مقاوم للكلور. علاوة على ذلك ، فإن الكلور ، باعتباره عامل مؤكسد قوي ، يساهم في تكوين طبقة أكسيد واقية على النحاس ، مما يطيل من عمر خط الأنابيب. ومع ذلك ، يجب أن نتذكر أنه لا يمكن تنفيذ وضع الأنابيب النحاسية المخفية بأيديهم إلا إذا كان هناك غلاف بوليمر على الأنابيب ، مما يحمي النحاس من التيارات الشاردة.

الأنابيب النحاسية عالمية: بالإضافة إلى أنظمة الإمداد بالمياه والتدفئة ، فهي تستخدم لنقل الغازات ، ومواد التبريد في أنظمة التبريد ، وتستخدم في أنظمة تكييف الهواء.

ربط الأنابيب باللحام

ضع في اعتبارك توصيل الأنابيب النحاسية بالتركيبات ، متبوعة باللحام ، والذي يمكن أن يكون في درجات حرارة منخفضة وعالية. في الطريقة الأولى ، يتم اللحام عند درجة حرارة 300 درجة مئوية. الطريقة الثانية تستخدم في ترتيب الأنظمة ذات الأحمال العالية للأغراض الصناعية.

تعمل الوصلات كموصلات للأنابيب النحاسية ؛ وهناك حاجة أيضًا إلى لحام الرصاص والقصدير والتدفق.

ستكون تقنية لحام الأنابيب على النحو التالي:

• بادئ ذي بدء ، يتم قطع أنبوب بحجم معين. يجب تنفيذ هذه العملية بعناية ، مع مراعاة أبعاد التركيبات الحالية.
• يجب فحص نهايات الأنابيب بحثًا عن أي عيوب مثل الشقوق أو الشقوق أو النتوءات. إذا لم يتم التخلص منها ، فستكون هناك مشاكل في ضيق الاتصال بعد اكتمال جميع الأعمال.
• بعد التأكد من تنظيف الأطراف ، يمكنك البدء في الاتصال. نظرًا لحقيقة أنه سيتم توصيل العديد من الأنابيب ، ويمكن أن تكون بأقسام مختلفة ، يجب اختيار التركيبات وفقًا لذلك.
• بعد ذلك ، يجب معالجة نهاية الأنبوب والجدران الداخلية للوصلات بتدفق من شأنه أن يقلل الأسطح للحصول على اتصال بأعلى جودة.
• الآن يتم توصيل نهاية الأنبوب في موصل الأنبوب النحاسي وتسخينه. يجب اختياره بحيث يكون المقطع العرضي أكبر بمقدار 1-1.5 سم من المقطع العرضي للأنبوب ، ويتم تسخين الأنابيب بموقد غاز. تمتلئ الفجوة بين الأنبوب والاقتران باللحام المصهور.في الوقت الحاضر ، يمكنك العثور على أي نوع من أنواع اللحام التي تناسب احتياجاتك في السوق ، لذا لا ينبغي أن يكون الاختيار مشكلة.
• بعد توزيع اللحام بالتساوي حول المحيط ، يجب ترك الأجزاء المراد ربطها حتى تصلب تمامًا.

في المرحلة النهائية ، تحتاج إلى التحقق من موصلات الأنابيب النحاسية والنظام بأكمله عن طريق تشغيل المياه فيه. في هذه المرحلة ، لن يتم فحص النظام فحسب ، بل سيتم أيضًا تنظيفه من بقايا التدفق ، والتي يمكن أن تتسبب بمرور الوقت في تآكل المعدن.

طريقة الشعيرات الدموية لربط الأنابيب النحاسية

يتم إجراء لحام الأنابيب النحاسية ، والتي تعتبر بحق الطريقة الأكثر موثوقية ودائمة لربط الأجزاء النحاسية ، بناءً على مبادئ تقنية الشعيرات الدموية. وفقًا لهذا التأثير ، الذي يستند إلى قوانين الفيزياء ، يمكن للسائل أن يرتفع عبر أنبوب شعري ، متغلبًا على الجاذبية ، إذا كانت هناك مسافة معينة بين نقطتي ارتفاعه السفلية والعلوية.

تركيبات اللحام

يتيح لك هذا التأثير المادي لحام الأنابيب النحاسية بطريقة يتم فيها توزيع اللحام المصهور بواسطة موقد غاز بالتساوي على كامل مساحة الاتصال الذي يتم إنشاؤه. من أجل أداء هذا اللحام بشكل فعال ، يمكن وضع الأنابيب في أي موضع مكاني ، والشيء الرئيسي هو أن اللحام المنصهر يتم توفيره من أسفل المفصل الذي يتم تشكيله.

بمزيد من التفصيل ، تكون عملية إجراء اللحام الشعري كما يلي:

• باستخدام موقد غاز ، يتم تسخين مكان الاتصال المستقبلي تمامًا ؛
• يتم توفير اللحام المصهور في الفجوة بين نهايات الأنابيب المراد توصيلها أو بين الأنبوب والتركيب المستخدم ، والذي يملأه تمامًا بسبب تأثير الشعيرات الدموية ؛
• يُسمح للمركب الناتج بالتبريد تمامًا ؛
• بعد التبريد الكامل للمفصل المشكل ، يتم تنظيف عناصره جيدًا باستخدام مركب تنظيف خاص.

بمساعدة اللحام على أساس التأثير الشعري ، لا يتم توصيل عناصر خطوط الأنابيب ليس فقط من النحاس ، ولكن أيضًا من المعادن الحديدية. في حالة استخدام أحد التركيبات الفولاذية كعنصر توصيل للأنابيب النحاسية ، يتم تطبيق طبقة من تدفق خاص على مكان التوصيل المستقبلي. كجندى ، عند إجراء اللحام باستخدام تقنية الشعيرات الدموية ، يتم استخدام سلك حالي للغاية ، والذي يمكن تصنيعه من القصدير والنحاس وفي بعض الحالات حتى الفضة.

تركيب انابيب نحاسية

في عملية تركيب أنظمة السباكة بيديك ، غالبًا ما يكون من الضروري توصيل الأنابيب النحاسية بمنتجات مصنوعة من مواد أخرى. في أنظمة التدفئة ، تعتبر إمدادات المياه الباردة والساخنة ومركبات النحاس مع الفولاذ والبلاستيك والنحاس الأصفر آمنة من وجهة نظر حدوث عمليات التآكل. لكن ملامسة النحاس مع الفولاذ المجلفن يشكل خطورة على الأنابيب المجلفنة ويؤدي إلى تدميرها بسبب عمليات التحليل الكهربائي. من أجل تجنب فشل خط الأنابيب ، من الضروري إجراء الاتصال بمساعدة وضمان اتجاه تدفق المياه من الفولاذ إلى النحاس.

قبل البدء في العمل ، من الضروري إعداد أداة لتركيب الأنابيب النحاسية في نظام التدفئة أو توفير الماء الساخن أو البارد. للقيام بذلك ، ستحتاج إلى: قاطع أنابيب أو منشار معدني ، ملف أو مكشطة ، في وجود أقسام ذات تكوين معقد - بندر أنبوب ، موقد غاز أو مسدس هواء ساخن.

يبدأ وضع خط أنابيب نحاسي بأيديهم بأقسام ذات طول محسوب مسبقًا. ثم من الضروري إزالة الأجزاء الخارجية والداخلية من الأنبوب ، إذا لزم الأمر ، قم بمحاذاة القطع. سيمنع استخدام آلة ثني الأنابيب تسطيح الأنبوب وتشكيل التجاعيد ، مما قد يؤدي إلى انخفاض أداء خط الأنابيب في هذه الأماكن.

إذا كانت أقطار الأنبوب لا تتجاوز 15 مم ، فيجب ألا يقل نصف قطر الانحناء عن 3.5 أقطار ، وإذا كان أكثر من 15 مم ، فيجب أن يكون أربعة أقطار.عند الانحناء باليد ، لا يمكن الحصول على منحنى عالي الجودة إلا بنصف قطر يساوي 8 أقطار.

على الرغم من مقاومتها للتآكل ، فإن الأنابيب النحاسية ، نتيجة لانتهاكات تكنولوجيا التصنيع ، واللحام غير السليم ، والتلوث الشديد بالمياه مع شوائب كاشطة ، يمكن أن تتعرض لتآكل تنقر خطير للغاية. يتآكل الأنبوب في الأماكن التي يتم فيها تدمير فيلم الأكسيد. تتمثل إحدى طرق تجنب هذه العملية في تثبيت المرشحات على أنابيب إمدادات المياه والتدفئة.

في سوق البناء الحديث ، تتنافس الأنابيب النحاسية ، نظرًا لأدائها الفريد ، بنجاح كبير مع منتجات الصلب والبلاستيك والبلاستيك المعدني ، على الرغم من تكلفتها العالية.

حتى مع حقيقة أن أنابيب البوليمر تستخدم في كثير من الأحيان ، لا تزال المنتجات المعدنية تحقق نجاحًا كبيرًا. كقاعدة عامة ، يتم استخدام النحاس والنحاس الأصفر والصلب كمعدن. للأفضل من حيث مقاومة التآكل ودرجات الحرارة المرتفعة ، يتميز النحاس. في الواقع ، ستتم مناقشة توصيل الأنابيب النحاسية في هذه المقالة.

على الرغم من حقيقة أن الأنابيب النحاسية تتميز بتكلفتها العالية ، نظرًا لجميع خصائص المواد ، فإن استخدامها له ما يبرره تمامًا.

بادئ ذي بدء ، قبل توصيل الأنابيب النحاسية ، يجدر تحديد كيفية توصيلها ، عن طريق اللحام أو غير ذلك.

المواد والأجهزة اللازمة من الصفيح وغيرها

الأدوات التالية مطلوبة للعمل مع الأنابيب النحاسية:

1. قاطع مواسير أو منشار أو مطحنة بقرص رفيع ؛
2. بيفيلر.
3. موسع الأنابيب (موسع) ؛
4. تدفق لحام؛
5. جندى.
6. لحام الحديد للنحاس ، على سبيل المثال ، مشعل البروبان لحام الأنابيب النحاسية ؛
7. قفازات مطاطية
8. المناديل الورقية.

لقطع الأنبوب ، يتم استخدام قواطع مواسير بأحجام مختلفة. العينات الأكبر حجمًا لها نصف قطر دوران كبير ، وهي غير ملائمة للاستخدام في الأماكن التي يصعب الوصول إليها ، لذلك إذا كانت هناك حاجة لقطع جزء من مصدر مياه مركب نهائي ، فاستخدم قاطع أنابيب صغير. يمكنك قطع الأنبوب بمنشار أو مطحنة بقرص رفيع ، ولكن لا يمكن الحصول على قطع أفضل إلا باستخدام قاطع الأنابيب.

بعد قطع الأنبوب ، يتم تنظيف الحواف. هذا ضروري حتى لا يكون هناك دوامات لتدفق السوائل في النظام. عندما لا تكون هناك عوائق ، فإن إمدادات المياه لا تعاني من الإجهاد وتعمل مثل الساعة.

قبل لحام النحاس ، يتم تلميع أطراف الأنبوب بورق الصنفرة الناعم الحبيبات ، والذي يمكن شراؤه من متاجر الأجهزة. يتم تنظيف كلا السطحين استعدادًا للحام ، وأحيانًا يتم استخدام فرش صغيرة لهذه الأغراض يبلغ قطرها 22 مم ، وتناسب جميع الأنابيب تقريبًا. للتجريد ، يتم إدخال ساق الفرشاة في مفك البراغي أو المثقاب ، حيث تتم العملية بشكل أسرع وأفضل.

يتم تطبيق التدفق على السطح الخارجي النظيف والأملس - وهو تركيبة تمنع أكسدة النحاس.

يمكن استخدام Flux من قبل العديد من الشركات المصنعة ، مثل Sanha

تُستخدم القفازات المطاطية لحماية اليدين ، لأنه عند قطع النحاس والأزيز ، تتشكل العديد من العناصر المعدنية الصغيرة التي تلتصق بالجلد مثل الشظايا.بالإضافة إلى ذلك ، عند تنظيف السطح باستخدام المثقاب ، تمضغ الفرشاة الدوارة قفازات القماش.

من أجل لحام النحاس بشكل صحيح ، يجب ألا يغيب عن البال أنه لا ينبغي أن يمر أكثر من نصف ساعة من لحظة تجريد وتطبيق التدفق إلى اللحام ، وإلا يجب تكرار التجريد مرة أخرى. إذا تم تطبيق التدفق بفرشاة ، فلا يجب أن تبقى شعيرات أو شعيرات منه على السطح - وإلا لن يكون التوصيل محكمًا ، وبعد إمداد المياه ، سوف يتسرب خط الأنابيب.

بعد إدخال الأنبوب في المقبس ، لا تتم إزالة بقايا التدفق بالكامل بمنديل ، وتبقى على الوصلة على شكل حافة من 1-2 مم ، وعند اللحام ، يتم سحب اللحام إلى الداخل - يكون التأثير الشعري أثار.أولاً ، يتم تسخين المفصل بموقد ، بينما يتم تبخير الرطوبة بين الجدران. ثم يتم إحضار الموقد مرة ثانية ، ثم يسخن النحاس تدريجيًا ، ويأخذ التدفق مظهرًا من الصفيح. في هذه اللحظة ، يتم وضع اللحام على الجانب الأمامي ، ويحدث اللحام ، بينما تتدفق السبيكة المنصهرة إلى الجانب الخطأ ، وتتصلب في عملية الحركة. يتم فصل الأجزاء المعدنية الزائدة المتكونة من الأسفل عن نفسها. هناك طرق عديدة لحام النحاس.

عناصر لتوصيلات الأنابيب النحاسية

يتم عرض التركيبات النحاسية ، التي تستخدم لربط الأنابيب النحاسية ، في السوق الحديثة في مجموعة متنوعة من الأحجام والتصاميم. الأنواع الأكثر شهرة لعناصر التوصيل هذه هي:

• وصلات ملولبة للأنابيب النحاسية.
• عناصر ربط ذاتية القفل ؛
• تركيبات الضغط أو التجعيد ؛
• تركيبات الصحافة المزعومة ؛
• وصلات من النوع الشعري.

من بين جميع أنواع عناصر التوصيل المدرجة ، فإن تركيبات الضغط للأنابيب النحاسية هي الأقل استخدامًا في عصرنا ، وهو ما يفسر بالأسباب التالية: يتطلب تركيبها استخدام معدات معقدة ومكلفة: مكابس خاصة. تم تطوير تصميم تركيبات الضغط في الأصل من أجل توصيل الأنابيب البلاستيكية والمعدنية والبلاستيكية بمساعدتهم ، لذلك لا يُنصح دائمًا باستخدامها لتركيب المنتجات النحاسية.

اضغط كماشة المناسب

من أجل أن يعمل خط الأنابيب ، في الترتيب الذي تستخدم فيه الأجزاء النحاسية ، لأطول فترة ممكنة ويكون موثوقًا به للغاية ، يُنصح باستخدام عناصر من مواد متجانسة أثناء تركيبه. يجب أن يتم توصيل الأنابيب النحاسية بوصلات مصنوعة من مواد خام أخرى فقط في استثناءات نادرة.

إذا لم يكن من الممكن تجنب استخدام تركيبات مصنوعة من مواد غير متشابهة أثناء تركيب خطوط الأنابيب ، فيجب تنفيذ هذه العملية ، مع الالتزام بالقواعد البسيطة التالية:

• يتم دائمًا تثبيت الأنابيب النحاسية في الاتصالات ، لإنشاء عناصر من مواد مختلفة ، بعد المنتجات المعدنية الحديدية: في اتجاه السائل ؛
• لا يمكن توصيل الأجزاء النحاسية من خطوط الأنابيب بالتجهيزات المصنوعة من الفولاذ المجلفن وغير السبائكي ، وسيؤدي عدم الامتثال لهذا المطلب إلى حدوث تفاعلات كهروكيميائية في مثل هذه الأنظمة ، مما سيسرع بشكل كبير عملية تآكل الأجزاء الفولاذية ؛
• يمكن توصيل العناصر النحاسية لهياكل الأنابيب بأجزاء من الفولاذ المقاوم للأحماض ، ولكن إذا أمكن ، فمن الأفضل استبدال هذه الأجزاء بتركيبات مصنوعة من البولي فينيل كلوريد.
