أنابيب البولي بروبلين. ما هو ما هي مخاطر أخطاء الاختيار

ماذا يعني Pn 20 Pipe

وفقًا لـ GOST 32415-2013 ، الذي ينظم الشروط الفنية للأنابيب المصنوعة من اللدائن الحرارية ، يعد Pn مؤشرًا يحدد الخصائص الميكانيكية الرئيسية للمنتج. يتوافق Pn مع الضغط الذي يمكن أن يتحمل عنده الأنبوب عمر خدمة لا يقل عن 50 عامًا عند درجة حرارة متوسطة منقولة +20 درجة مئوية. تتوافق القيمة الرقمية Pn مع 0.1 ميجا باسكال أو 1 بار (الغلاف الجوي) ويتم حسابها بواسطة الصيغة:

Pn = 20 MRS / (C ∙ (SDR - 1)) ، أين

• MRS - مؤشر الحد الأدنى من القوة على المدى الطويل ، MPa ؛
• ج - هامش الأمان في شكل معامل أكبر من 1 ، يأخذ في الاعتبار ظروف التشغيل والخصائص الفيزيائية والكيميائية لمادة الأنابيب ؛
• SDR هي نسبة معيارية لقطر الغلاف الخارجي إلى سمك الجدار.

من المعروف جيدًا أن عمر الخدمة لأي لدائن حرارية لها علاقة عكسية مع درجة حرارة الوسيط المنقول ، أي أن نفس الأنبوب في إمداد الماء الساخن سيستمر أقل من الماء البارد. أيضًا ، ينخفض ​​الضغط الاسمي Pn مع زيادة درجة حرارة السائل المنقول الذي يتدفق في الأنابيب.

إذا أخذنا في الاعتبار أنابيب PP الشائعة ، فإن أفضل خيار لأنظمة DHW هو أنبوب Pn20 بطبقة من الألياف الزجاجية ودرجة حرارة اسمية تصل إلى +80 درجة مئوية ، والتي سيكون لها هامش أمان أعلى بكثير من نظائرها مع Pn10 أو Pn16.

أرز. 8 أنابيب PP Pn 20 و Pn 25 - جداول الأبعاد

هناك أنابيب تحمل علامة PP.

هذا هو تعيين أنابيب البولي بروبيلين المقاومة للحريق مع إضافات خاصة مثبطة للهب.

لديهم قابلية منخفضة للاشتعال وفقًا لمعهد المعايير الألماني DIN 4102 B1.

يمكن استخدامه ، على سبيل المثال ، في إنتاج مداخن لتكثيف الغلايات أو في العزل الكهربائي أو في أي منطقة تتطلب مقاومة درجات الحرارة المرتفعة.

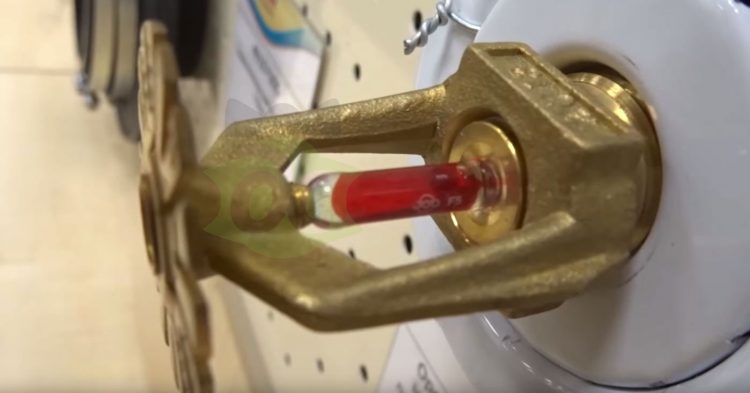

في حالتنا هذه هي أنابيب لأنظمة إطفاء الحريق وأنظمة الرش.

لكن في هذا المكان كان علي أن أبدي ملاحظة صغيرة.

أعرف العديد من الشركات التي تصنع أنابيب البولي بروبلين لأنظمة إطفاء الحرائق بالرشاشات الأوتوماتيكية.

لكن لا يمكنك بيع مثل هذه الأنظمة فقط ، بل يجب أن تكون معتمدة. يتم إصدار الشهادات فقط من قبل وزارة حالات الطوارئ في روسيا والشهادات لها تاريخ انتهاء صلاحية.

اعتقدت أنه سيكون من الصحيح عدم إدراج جميع الشركات المصنعة ، ولكن فقط أولئك الذين حصلوا على مثل هذه الشهادة. أردت أيضًا عرض منتجاتهم لتسهيل الحياة على المصممين الشباب أو أولئك الذين يبنون نظام إطفاء حريق في مرآبهم أو حمامهم.

بدأت في الاتصال بالشركات للحصول على عينات. (بالمناسبة ، لا يمكنك شراء مثل هذه الأنابيب من متاجر السباكة).

لكنني فوجئت كيف وماذا أجابوا علي. باختصار: قالوا لي إنني لست شخصًا جيدًا ، ولا ينبغي أن أتدخل في الهراء ، وأنهم لن يبيعوا لي الأنابيب ، وسألوني إذا كنت قد أنتجت شيئًا في حياتي ، قبل انتقاد أحدهم ، قالوا ذلك كنت السبب - إذن يجب أن أشعل النار في الأنابيب بالولاعة ، ويجب أن أطلب الإذن. (هل سيسمحون لي أن أقول إن مثل هذه الأنابيب موجودة!)

في النهاية ، تعبت من الشرح ولوح بيدي للتو. لا تريد كما تريد. أكتب إليكم أيها المصنعون الروس الأعزاء لأنابيب البولي بروبلين لأنظمة الرش. يمكن أن يحتوي هذا المكان على أسماء شركتك وعينات من منتجاتك مجانًا ، فقط لإعلام المشاهدين المهتمين بك. لا! أشكر زملائك ، لقد دافعوا عن الحق في عدم الكشف عن هويتهم. تتنافس Selya. فكر - اكتب. لكنها ستكون من أجل المال.

لذلك ، سأقوم بتسمية نظام واحد فقط لشركة ألمانية - أكواثيرم.

الأنابيب الحمراء التي تحمل علامة PP-R FS تسمى (الأنابيب الحمراء) ، فايرستوب سابقًا.

يعتمد الأنبوب على مادة البولي بروبيلين PP-R fusiolen الخاصة بها ، والتي تتضمن أكثر من 30 مادة مضافة وابتكارًا مختلفًا.وإذا اشتريت رشاشات (رشاشات) ، فاعلم أنها تتفاعل جميعًا مع درجات حرارة مختلفة ، من 57 درجة إلى 343 درجة مئوية.

وشيء آخر ، على الموقع الإلكتروني لدورة PP ، توجد قائمة بالشركات التي تنتج أنابيب PP لأنظمة إطفاء الحرائق

عند الشراء ، انتبه للشهادة الحالية

إذا كنت مُصنِّعًا وأنبوبك غير موجود في القائمة ، فاكتب إلينا وسنضيفه إلى القائمة.

باختصار حول الشركات المصنعة التي حصلت على شهادة من وزارة حالات الطوارئ للتطبيق في أنظمة إطفاء الحرائق بالرش:

يتم إنتاج أنابيب مماثلة من قبل الشركة الألمانية Aquatherm Firestop (Red pipe) مع علامة PP-R FS حمراء. يتم تصنيع أنابيب لأنظمة إطفاء الحريق بواسطة Blue Ocean Red. الإنتاج في الصين.

تصنع Aegis Proff أنابيب AntiFire ، ولا يوجد شيء مكتوب عن الإنتاج ، لذلك على الأرجح يقع الإنتاج في الصين. الأنابيب الحمراء.

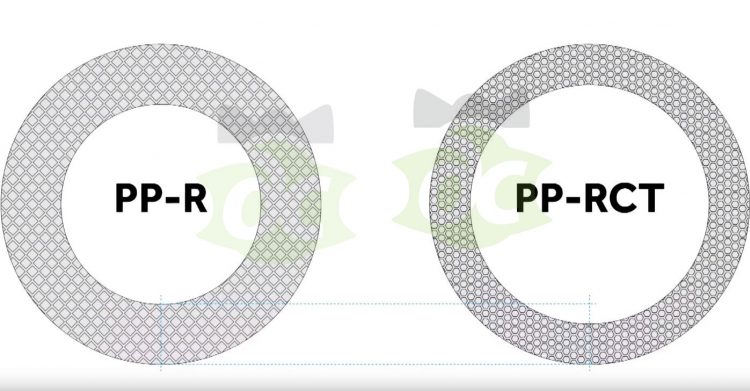

الاختصار PP-RCT هو مادة أخرى.

الذي يشير البعض إلى النوع الرابع من البولي بروبلين ، على الرغم من أن هذا هو النوع الثالث المحسن من Random Soplimer.

هذا بولي بروبيلين مثبت بالحرارة ، وله خصائص قوة أعلى ، نظرًا لحقيقة أن عدد وجوه بلورة PP-RCT أكبر من PP-R ، مما يعني أن الرابطة الجزيئية أقوى ، بسبب قدر أكبر من الاتصال بين البلورات ،

نتيجة لذلك ، مع نفس الخصائص من حيث الضغط ودرجة الحرارة ، يمكن تصنيع الأنبوب بجدار أرق وزيادة الإنتاجية دون زيادة القطر الخارجي.

تحتوي هذه الأنابيب أيضًا على استطالة خطية أصغر بكثير مع تغيرات درجة الحرارة. أكثر مقاومة للأشعة فوق البنفسجية. ويمكن للأنابيب المصنوعة من هذه المادة أن تتحمل درجات حرارة تزيد عن 100 درجة ، مقابل 90 درجة من PP-R.

هذا لا يعني أن جميع الأنابيب يمكنها تحمل درجات حرارة تصل إلى 100 درجة مئوية. يحافظ كل مصنع على سرية تركيبة البولي بروبلين ، لذا قبل تركيب أنبوب في نظامك ، تعرف على خصائص هذا الأنبوب وفئة تشغيله.

لكن هذا موضوع لمنشور منفصل وبالطبع سأتحقق منه.

تعليم الأنابيب البلاستيكية

يحتوي كل أنبوب بوليمر تقريبًا على علامة على الغلاف السطحي تعكس الأبعاد الفيزيائية والكيميائية الأساسية. عند تطبيقها ، غالبًا ما يتم توجيههم وفقًا للمعيار الدولي ISO / TC SC4 No. 651 ، الذي ينظم التعيينات الأبجدية الرقمية التالية لأنابيب اللدائن الحرارية وتسلسلها:

1. تشير الرموز إلى الوثائق التي تم على أساسها اعتماد المنتج وفقًا لمعيار EN ISO 9001 أو غير ذلك ، والذي تم بموجبه إصدار المنتج.
2. علامة تجارية (علامة تجارية ، علامة تجارية) للشركة المصنعة للمنتج.
3. معلومات حول ما إذا كان لدى الشركة المصنعة شهادة لتصنيع المنتجات التي تلبي معايير بلدهم أو المتطلبات العالمية.
4. رقم المعيار المحلي (GOST) أو الأوروبي ، الذي يتم بموجبه إنتاج البضائع. على سبيل المثال ، تتوافق رمزية DIN EN ISO 12162 مع معيار اللدائن الحرارية المستخدمة في مد أنابيب الضغط. ينظم القانون تصنيف وتسميات وخصائص قوة الأنابيب والتجهيزات. أرز. 5 أمثلة على فك رموز تعليم الأنابيب متعددة الطبقات وأنابيب CPVC
5. تعيين حرف لمادة الأنبوب (مفصل أعلاه) ، بالإضافة إلى تصنيفها وفقًا للمعيار المقبول عمومًا للحد الأدنى من القوة طويلة المدى MRS وفقًا لـ DIN EN ISO 12162. GOST R 50838-95 مع الحد الأدنى من القوة MRS 8 MPa .
6. قطر غلاف الأنبوب وسماكة الجدار. بالنسبة لأنابيب البوليمر ، تم إنشاء أحجام قياسية من 10 ، 12 ، 16 ، 20 ، 25 ، 32 ، 40 مم ، يقوم العديد من الشركات المصنعة الأجنبية بتمييز منتجاتها بالبوصة ، والمؤشرات الفعلية منها (3/8 ″ - 9.53 مم ؛ 1/2 ″ - 12.7 مم ؛ 3/4 "- 19.05 مم ؛ 1" - 25.4 مم).في الممارسة العملية ، يتم تقريبها إلى القيم الصحيحة المذكورة أعلاه ، على سبيل المثال 3/8 ″ - 10 مم ؛ 1/2 ″ - 12 مم وهكذا.
7. نسبة الأبعاد القياسية للأنابيب المصنوعة من أي مواد (بما في ذلك المعادن) حقوق السحب الخاصة ، يتم الحصول عليها بقسمة القطر الخارجي على سمك الجدار. من الواضح أنه كلما انخفضت قيمة SDR ، زادت القوة وكان المقطع العرضي الأصغر لقناة المرور يحتوي على أنبوب مصنوع من نفس المادة. أرز. 6 أمثلة على تعليم أنابيب PP
8. الضغط الاسمي (العامل) Pn ، معبرًا عنه بالكيلوغرام / سم 2 ، والذي يتوافق مع القضبان أو الغلاف الجوي ، ومؤشرات Pn القياسية للبلاستيك الحراري للأنابيب هي 10 ، 16 ، 20 ، 25 بار. عادةً ما يكون للأنبوب Pn 25 ، الذي يستخدم في خطوط الأنابيب لنقل الماء الساخن أو المبرد في دوائر التسخين ، مؤشر الضغط الأقصى بين البوليمرات.
9. مساحة العمل. بشكل افتراضي ، يُفترض أن أنابيب اللدائن الحرارية مصممة للتشغيل في اتصالات السباكة ، وأحيانًا لأنابيب الغاز التي تختلف عن تلك التي تنقل السوائل ، تتم إضافة رمز الحرف GAS.
10. تاريخ الإنتاج دفعة. يشتمل الرمز الأوروبي القياسي على سنة التصنيع (رقمين) وشريطًا رقميًا مكونًا من 15 رقمًا يشير إلى: الشهر ، عشرة أيام (الحروف اللاتينية) ، التحول ، التركيب ، خط الإنتاج ، الدُفعة. في بعض الأحيان يتم لصق رمز حرف من أصل المواد الخام على الوسم. بالنسبة لنسخة التصدير ، حدد المدينة أو بلد المنشأ.

الخطوة القياسية لعلامة التأشير المطبقة هي 0.5 - 1 متر ، وأحيانًا يشار إلى طول اللفة أو القطعة على الأنابيب.

إن وجود جميع العناصر المدرجة في علامات الأنبوب ومراعاة طلبها ليس إلزاميًا ، بالنسبة للمستهلك العادي أو المتخصص ، فإن المعلومات الواردة حول مادة التصنيع والأبعاد وضغط العمل للمنتج كافية. لمعرفة نطاق درجة حرارة الأنبوب ، يتم إرشادهم بالبيانات التي تم الحصول عليها.

أرز. 7 تطبيقات الأنابيب مع مختلف Pn وهيكل

تعليم خطوط الأنابيب بالألوان وفقًا لـ GOST 14202 لنقل المواد الخطرة

ليس من غير المألوف أن تنقل الشركات مواد خطرة على حياة وصحة الناس والبيئة عبر خطوط الأنابيب. بالنسبة لهذه المواد ، يتم توفير تسمية إضافية - حلقات لون التحذير.

أيضا ، تختلف المواد الخطرة في الخصائص: قابلة للاشتعال ، قابلة للاشتعال ، متفجرة وسامة ، سامة ومشعة. يتم عرض تطابق لون حلقات التحذير والخصائص الخطرة في الجدول 2.

الجدول 2 - ألوان حلقات التحذير
عينات لون الإشارة	اسم ألوان الإشارة	ممتلكات المادة المنقولة
	أحمر	قابل للاشتعال وقابل للاشتعال والانفجار
	أصفر	الخطر أو الضرر (السم ، السمية ، القدرة على التسبب في الاختناق ، الحروق الحرارية أو الكيميائية ، النشاط الإشعاعي ، الضغط العالي أو التفريغ العميق ، إلخ.)
	لون أخضر	الأمن أو الحياد

كما تختلف درجة خطورة المواد المنقولة على البشر. يقسم GOST 14202 المواد وفقًا لدرجة الخطر إلى 3 مجموعات ، كل مجموعة تتوافق مع عدد معين من حلقات الخطر (الجدول 3).

الجدول 3
مجموعة	عدد حلقات التحذير	المادة التي يتم نقلها	الضغط بوحدة kgf / cm²	درجة الحرارة في درجة مئوية
1	واحد	بخار مسخن جدا	ما يصل إلى 22	250 إلى 350
ماء ساخن وبخار مشبع	16 إلى 80	شارع 120
بخار ساخن ومشبع ، ماء ساخن	من 1 إلى 16	120 إلى 250
قابل للاشتعال (بما في ذلك الغازات المسالة والنشطة والسوائل القابلة للاشتعال والقابلة للاشتعال)	ما يصل إلى 25	من 70 إلى 250 تحت
السوائل والأبخرة غير القابلة للاشتعال والغازات الخاملة	ما يصل إلى 64	من 70 إلى 350
2	اثنين	بخار مسخن جدا	ما يصل إلى 39	350 إلى 450
ماء ساخن وبخار مشبع	80 إلى 184	شارع 120
المنتجات ذات الخصائص السامة (باستثناء المواد شديدة السمية وأحماض الدخان)	ما يصل إلى 16	من 70 إلى 350
قابل للاشتعال (بما في ذلك الغازات المسالة والنشطة والسوائل القابلة للاشتعال والقابلة للاشتعال)	25 إلى 64	250 إلى 350 وناقص 70 إلى 0
السوائل والأبخرة غير القابلة للاشتعال والغازات الخاملة	64 إلى 100	من 340 إلى 450 ومن ناقص 70 إلى 0
3	ثلاثة	بخار مسخن جدا	بغض النظر عن الضغط	450 إلى 660
ماء ساخن وبخار مشبع	سانت 184	شارع 120
المواد السامة القوية (SDN) وأحماض الدخان	بغض النظر عن الضغط	من 70 إلى 700
منتجات أخرى ذات خصائص سامة	سانت 16	من 70 إلى 700
قابل للاشتعال (بما في ذلك الغازات المسالة والنشطة والسوائل القابلة للاشتعال والقابلة للاشتعال)	بغض النظر عن الضغط	350 إلى 750
السوائل والأبخرة غير القابلة للاشتعال والغازات الخاملة	بغض النظر عن الضغط	450 إلى 700

يوفر GOST 14202 استخدام جميع الخيارات الممكنة لتمييز لون خط الأنابيب.

على سبيل المثال ، إذا كان خط الأنابيب ينقل مادة سامة خطيرة من مجموعة "GAS" ، فيجب أن يكون لون خط الأنابيب أصفر ، ويجب تطبيق حلقات تحذير صفراء عليه (حسب درجة الحرارة والضغط).

ومع ذلك ، لن تظهر الحلقات الصفراء على خلفية صفراء. لهذا الغرض ، يوصي GOST 14202 بتطبيق حدود على طول حواف الحلقات.

للحلقات الصفراء على خلفية صفراء وبرتقالية - حدود سوداء ، وحلقات خضراء على خلفية خضراء - حدود بيضاء.

وبالتالي ، فإن المتطلبات الرئيسية لـ GOST 14202 لتمييز لون خطوط الأنابيب هي كما يلي:

• - تعليم خطوط الأنابيب بالألوان اعتمادًا على مجموعات مختلفة من المواد المنقولة ؛
• - تمييز خطوط الأنابيب بالألوان حسب درجة خطورة المواد المنقولة.

لتحديد نوع المادة ، ومعاييرها ، واتجاه الحركة عبر خط الأنابيب ، يتم وضع العلامات في شكل أسهم بالشكل المناسب وعلامات الخطر ، والمتطلبات الواردة أيضًا في GOST 14202.

نتيجة لذلك ، فإن تحديد اللون الصحيح لخطوط الأنابيب وفقًا لـ GOST 14202 يغطي احتياجات أي مؤسسة في تحديد خطوط الأنابيب التي تنقل كل من المواد من مجموعات مختلفة ومواد بدرجات مختلفة من الخطر.

اختيار الأنابيب

يقدم السوق الحديث أنواعًا مختلفة من الأنابيب. يعتمد اختيار المنتج الضروري على غرضه الإضافي. وهذا يتطلب معرفة فنية ، والتي بدونها توجد مخاطرة في اختيار أنبوب للعلامة الخاطئة.

نطاق

يقدم سوق البناء مجموعة واسعة من أنابيب البولي بروبلين وملحقاتها. على سبيل المثال ، وفقًا لسمك جدار الأنبوب ، يتم تقسيمها إلى ثلاث فئات. تتحمل أنابيب البولي بروبلين السميكة أقصى ضغط دون أي عواقب سلبية. كما أنها تختلف في الخصائص الحرارية واللون.

يمكن مطابقة اللون مع الجزء الداخلي للغرفة

لا يقدم الاختلاف في الألوان أي ميزة ، لكن الأنابيب السوداء أكثر مقاومة للأشعة فوق البنفسجية من غيرها. لا يؤثر اللون على ظروف التشغيل ، حيث يتم استخدام نفس التكنولوجيا ونفس المواد في عملية التصنيع.

معايير اختيار الأنابيب

عند اختيار أنبوب لنظام التدفئة أو السباكة ، يجب الانتباه إلى المعلمات التالية:

• توسع خطي
• قطر الدائرة؛
• درجة الحرارة القصوى؛
• الحد من الضغط.

مع الضغط المنخفض ، لا تتعرض أنابيب البولي بروبلين للتآكل السريع ويمكن أن تستمر لفترة أطول. الأمر نفسه ينطبق على درجة الحرارة: فكلما انخفضت ، زاد عمر الخدمة.

تجدر الإشارة إلى أنه أثناء التشغيل ، يحدث استطالة لأنابيب البولي بروبلين حتمًا بسبب تقلبات درجة الحرارة ، خاصةً إذا تم استخدام منتجات بدون تعزيز. معامل التمدد الخطي يساوي 0.03 مم / م درجة مئوية للأنابيب المقواة ، وأكثر من ذلك للأنابيب غير المقواة - 0.15 مم / م درجة مئوية. سيساعد تركيب المعوضات الخاصة في حل هذه المشكلة.

وبالتالي ، فإن أنابيب البولي بروبلين هي أفضل بديل للمنتجات المعدنية المماثلة.ليس من السهل توصيلها فقط باستخدام طرق تركيب مختلفة ، ولكنها أيضًا غير مكلفة مقارنة بالأنابيب الأخرى.

الخصائص الرئيسية

يتنوع قطر الأنابيب المصنوعة من مادة البولي بروبيلين. تنتج في الغالب منتجات بقطر 15 إلى 65 ملم. كمية الماء التي يستطيع الأنبوب تمريرها في وقت معين تعتمد على القطر. أثناء التثبيت ، لا يتم أخذ القطر الخارجي في الاعتبار عند حساب المباح ، ومع ذلك ، يتم أخذ قوة المنتج نفسه وقوة ضغط الماء في الاعتبار.

على الرغم من العمر التشغيلي الطويل لأنابيب البولي بروبلين - أكثر من خمسين عامًا - بمرور الوقت ، يزداد خطر دخول الهواء داخل المنتجات. إذا كانت الأنابيب جزءًا من نظام التدفئة ، فقد يؤثر اختراق الهواء سلبًا على حالة غلاية التدفئة.

المزايا المادية

يحتوي البولي بروبلين على المزايا التالية:

1. لا يخضع البولي بروبلين للتآكل ، وبالتالي فإن عمر خدمة المادة يتجاوز متوسط ​​عمر المنتجات المعدنية.
2. لا تترسب الأنابيب الداخلية المصنوعة من البولي بروبلين والأملاح والجير كما هو الحال على الأسطح المعدنية.
3. تكلفة الأنابيب الفولاذية أعلى بكثير من تكلفة البروبيلين. بعد التثبيت ، لا يتطلب النظام تكاليف خاصة مرتبطة بتشغيله.
4. الأنابيب لا تتطلب الطلاء ، ويتم إصلاح التلف بدون أجهزة خاصة باهظة الثمن.

سهل التركيب والإصلاح

نظرًا لأن المادة لها موصلية حرارية منخفضة ، فإن فرق درجة الحرارة بين الهواء السائل أو المضغوط عند المدخل والمخرج يكون ضئيلًا. ميزة أخرى هي الوزن المنخفض لأنابيب البولي بروبلين ، مما يعطي مزايا في النقل مقارنة بالمنتجات المعدنية المماثلة.

تعليم PN

هناك العديد من العلامات التجارية للأنابيب المستخدمة أثناء التثبيت. قد يختلف كل منهم في عدد من الخصائص والخصائص. تعمل بعض التعديلات في درجات حرارة عالية ، بينما يمكن أن يتدهور البعض الآخر بسرعة في ظروف مماثلة. عند شراء الأنابيب ، عليك أن تقرر الغرض منها ، ثم تختار نوعًا معينًا. هناك أربع ماركات رئيسية من سلسلة PN:

1. PN 10. في أنابيب PN 10 ، لا يمكن أن يتجاوز ضغط السائل 10 أجواء. تستخدم عادة لنقل أي ناقلات حرارية ، لا تتجاوز درجة حرارتها 45 درجة مئوية. بسبب القدرات التشغيلية المنخفضة ، فإن تكلفة أنابيب البولي بروبلين هذه ضئيلة.

الاختلافات في هيكل الأنابيب ذات العلامات المختلفة

1. PN 16. تسمح منتجات ماركة PN 16 بتوسيع خطي أكبر لأنابيب البولي بروبلين. نظرًا لأدائها العالي ، يمكن تشغيلها بضغط 16 جوًا. في هذه الحالة ، تصل درجة حرارة التشغيل إلى 60 درجة مئوية. تكلفة المواد أعلى قليلاً من العلامة التجارية السابقة.
2. PN 20. يتم وضع أنابيب البولي بروبلين التي تحمل علامة pn20 كنظم تدفئة مركزية لمختلف الهياكل. لا يتجاوز الضغط في هذه الأنابيب 20 ضغطًا جويًا ، ومع ذلك ، تصل درجة الحرارة القصوى لسائل التبريد إلى 95 درجة مئوية.
3. PN 25. بالنسبة لمسألة الضغط الذي تتحمله أنابيب البولي بروبلين عند أقصى إمداد بسائل التبريد ، يمكن للمرء أن يعطي إجابة لا لبس فيها - 25 جوًا. تتمتع هذه المنتجات التي تحمل علامة PN 25 بقوة متزايدة ، ونتيجة للتثبيت عالي الجودة ، فهي ليست عرضة للتشوه تحت تأثير درجات الحرارة المرتفعة. غالبًا ما تستخدم الأنابيب المقواة بالبولي بروبيلين عند تركيب نظام التدفئة. تصل درجة حرارة الماء إلى 95 درجة مئوية.

مادة البولي بروبيلين المقوى بالألمنيوم

خيارات أخرى لوضع العلامات

يتم أيضًا إنتاج أنواع فرعية أخرى من أنابيب البولي بروبلين:

1. تم تصميم الأنابيب SPK ALUMINIUM PN 25 لأنظمة التدفئة وخطوط الأنابيب. يوجد بالداخل رقاقة معدنية تقع بين الطبقة الخارجية والداخلية من مادة البولي بروبيلين. نتيجة لذلك ، لا يتدهور معدل نقل أنبوب البولي بروبلين.يبسط هذا النظام عملية التثبيت ويسرعها بشكل كبير.
2. يتم وضع أنابيب طاعون المجترات الصغيرة للإمداد بالمياه الصناعية. يتم تعزيز المنتجات بالألياف الزجاجية ، والتي تقع ، كما في الحالة السابقة ، بين طبقات البولي بروبيلين. قبل أعمال التركيب ، لا تحتاج الأنابيب إلى التنظيف المسبق. أقصى ضغط 25 ضغط جوي. أقصى درجة حرارة للوسط داخل المنتج 95 درجة مئوية.

تركيب خطوط أنابيب من البولي بروبلين

لحام أنابيب البولي بروبلين

الطريقة الأكثر شيوعًا للانضمام إلى أنابيب البولي بروبلين هي اللحام بالانتشار. في عملية الانضمام عن طريق اللحام بالانتشار ، تخترق المواد الحواف المنصهرة للمنتجات.

جهاز لحام

في عملية اللحام ، من الضروري استخدام المنتجات المصنوعة من نفس المادة. يتم توفير متانة الهيكل من خلال الخصائص الفيزيائية الخاصة للدرز المتكون نتيجة اللحام.

1. قبل العمل ، يتم قطع المنتج إلى الحجم المطلوب بصرامة بزاوية قائمة.
2. يجب ضبط آلة اللحام على وضع اللحام بدرجة حرارة 260 درجة مئوية.
3. قبل الشروع في عملية اللحام ، تحتاج إلى تنظيف سطح الأنبوب ، ثم إزالة شحومه بمذيب.
4. إذا كانت المادة مقواة بالألمنيوم ، قبل اللحام ، يتم تنظيف نهاية الأنبوب من هذا المعدن باستخدام جهاز خاص.
5. بعد اكتمال اللحام ، يجب إصلاح كلا الطرفين المتصلين. في هذا الوضع ، يجب أن يكون الأنبوب من 4 إلى 8 دقائق.

في عملية اللحام ، لا تعتمد مدة تسخين المادة على قطر الأنبوب فحسب ، بل تعتمد أيضًا على السماكة. يعتمد وقت اللحام وعرض اللحام المُشكَّل بالإضافة إلى المعلمات الأخرى على خصائص الأنبوب (أقطارها وتكوينها). لذلك ، قبل البدء في العمل ، هناك حاجة إلى طاولة من أنابيب البولي بروبلين.

طاولة لحام الأنابيب

أعمال التركيب

يتكون تركيب خط الأنابيب من الخطوات التالية:

1. بادئ ذي بدء ، يتم رسم مخطط تفصيلي ، يتم تمييز الصنابير والمرشحات وكذلك الزوايا والمحملات. عند التخطيط ، عليك التفكير في درجة الحرارة التي يمكن أن تتحملها أنابيب البولي بروبلين.
2. ثم يجب عليك تجميع العناصر الفردية لخط أنابيب الماء أو الحرارة في نظام كامل.
3. يفضل إجراء اللحام أثناء تثبيت العناصر المراد توصيلها في وضع أفقي. إذا لم تكن أقسام النظام كبيرة بشكل خاص ، فيمكن إجراء اللحام بواسطة شخص واحد. للتركيب الأكثر تعقيدًا ، يجب إجراء لحام عمودي. سيعتمد معامل التمدد الخطي لأنابيب البولي بروبلين على النتيجة.

توصيات التثبيت:

1. بعد اللحام أو اللحام بالنحاس لأنابيب PP ، من الضروري التحقق مما إذا كانت "مانعات التسرب" قد تشكلت مما أدى إلى انخفاض في الخلوص. إذا تم العثور عليها ، يجب القضاء عليها على الفور. غالبًا ما توجد هذه الظاهرة في أنابيب لتسخين أقطار صغيرة.
2. إذا لم يتم وضع أنابيب البولي بروبلين في الحائط ، يُنصح بوضع المثبتات التي ستثبتها كل 40-50 سم.
3. يجب إدخال الأنابيب ذات الأختام المطاطية في الأطراف يدويًا واحدة في الأخرى.

نطاق التطبيق

تستخدم أنابيب البولي بروبلين كآلية توزيع في أنواع مختلفة من المباني وهي جزء من العملية وخط أنابيب مياه الشرب. يتم وضعها أيضًا لنقل المواد الكيميائية والهواء المضغوط.

يتم تركيب أنابيب البولي بروبلين - الخصائص التقنية لهذه المنتجات آمنة تمامًا للبيئة - لري حدائق الخضروات والبساتين.

يتم تركيب الأنابيب دون صعوبة بسبب الخصائص الخاصة للبولي بروبلين. المواد سهلة اللحام ، وتبقى المفاصل قوية وموثوقة. غالبًا ما تستخدم منتجات البولي بروبلين كنظام تصريف أو لتدفئة الأماكن ، وكذلك في نظام "الأرضية الدافئة".

أنابيب البولي بروبلين مناسبة لتركيب نظام "الأرضية الدافئة"

تُستخدم أنابيب البولي بروبلين المقواة في أنظمة التدفئة - يمكن أن تصل درجة حرارة سائل التبريد في مثل هذا النظام إلى 75 درجة مئوية ويجب تحديدها بدقة شديدة في المشروع. تستخدم إضافات الألمنيوم والألياف الزجاجية كطبقة تقوية. إذا كانت أعلى من 75 درجة ، فيوصى باستخدام البولي إيثيلين المتصالب. المنتجات المصنوعة من البولي بروبلين لها معامل تمدد مرتفع بدرجة كافية ، وبالتالي لا يمكن استخدامها في درجات حرارة عالية جدًا.
