خصائص مشعات التسخين المصنوعة من الحديد الزهر مقدار وزن قسم واحد وحجمه وإيجابياته وسلبياته

معلمات مشعات ثنائية المعدن

ترجع المعلمات التقنية للمشعات ثنائية المعدن إلى خصائص تصميمها - يوجد في غلاف الألمنيوم خفيف الوزن قضيب مصنوع من الفولاذ المقاوم للتآكل ملامسًا لسائل التبريد. يمنحها هذا التكافل للمواد مقاومة للتآكل ، ونقل حرارة عالي ووزن منخفض ، مما يسهل عملية التثبيت.

من السلبيات ، يمكن للمرء أن يلاحظ التكلفة العالية والإنتاجية المنخفضة.

بناءً على ما سبق ، يمكن استخدام المشعات شبه ثنائية المعدن للمنازل الخاصة ذات التدفئة الفردية ، لكن المشعات ثنائية المعدن فقط هي التي يمكنها تحمل بيئة المياه العدوانية للتدفئة المركزية.

من الناحية الهيكلية ، تنقسم هذه الأنواع من أجهزة التسخين إلى متجانسة وقطاعية. الأولان هما ضعف طول النوع الثاني من حيث عمر الخدمة وثلاث مرات من حيث ضغط العمل. ونتيجة لذلك ، التكلفة.

مشعات الصلب

يتم تقديم أجهزة التدفئة المصنوعة من الفولاذ في السوق في نطاق واسع. من الناحية الهيكلية ، يتم تقسيمها إلى لوح وأنبوبي.

في الحالة الأولى ، يتم تثبيت اللوحة على الحائط أو على الأرض. يتكون كل جزء من لوحين ملحومين مع وجود سائل تبريد بينهما. يتم توصيل جميع العناصر بواسطة لحام البقعة. هذا التصميم يحسن بشكل كبير تبديد الحرارة. لزيادة هذا المؤشر ، يتم توصيل العديد من اللوحات معًا ، ولكن في هذه الحالة تصبح البطارية ثقيلة جدًا - المبرد ثلاثي اللوحات يعادل وزن الحديد الزهر.

في الحالة الثانية ، يتكون التصميم من مجمعات سفلية وعلوية متصلة ببعضها البعض بواسطة أنابيب عمودية. يمكن أن يحتوي أحد هذه العناصر على ستة أنابيب كحد أقصى. لزيادة سطح المبرد ، يمكن توصيل عدة أقسام معًا.

كلا النوعين متينان ، مع سخانات جيدة لتبديد الحرارة.

لأغراض التصميم ، يمكن إنتاج مشعات فولاذية أنبوبية على شكل قواطع ، ودرابزين للسلالم ، وإطارات مرايا.

توجد طاولة نقل الحرارة لمشعات التسخين الفولاذية لاحقًا في المقالة.

تبديد الحرارة الحقيقي لقسم المبرد

كما ذكرنا سابقًا ، يجب الإشارة إلى طاقة (نقل الحرارة) للمشعات في جواز السفر الفني الخاص بهم. ولكن لماذا ، بعد بضعة أسابيع من تركيب نظام التدفئة (أو حتى قبل ذلك) ، اتضح فجأة أن المرجل يبدو أنه يسخن كما ينبغي ، وأن البطاريات مثبتة وفقًا لجميع القواعد ، لكنها كذلك برد في المنزل؟ يمكن أن يكون هناك عدة أسباب لانخفاض نقل الحرارة الفعلي للمشعات.

مبرد من الحديد الزهر Viadrus (جمهورية التشيك)

فيما يلي مؤشرات سطح التسخين ونقل الحرارة المعلن للنماذج الأكثر شيوعًا لمشعات الحديد الزهر. سنحتاج هذه الأرقام في المستقبل للحصول على أمثلة لحساب القدرة الحقيقية لقسم المبرد.

نوع المبرد	سطح التدفئة ، م 2	خرج الحرارة ، W m2 (90/20 درجة مئوية)
M-140-AO	0,299	175
M-140-AO-300	0,17	108
م - 140	0,254	155
م - 90	0,2	130
RD-90s	0,203	137

كما ذكرنا سابقًا ، عند استخدام هذه المشعات لأنظمة التسخين ذات درجة الحرارة المتوسطة والمنخفضة (على سبيل المثال ، 55/45 أو 70/55) ، سيكون نقل الحرارة لمبرد تدفئة من الحديد الزهر أقل مما هو مذكور في جواز السفر. لذلك ، حتى لا نخطئ في عدد الأقسام ، يجب إعادة حساب قوتها الفعلية وفقًا للصيغة:

س = البوتاسيوم س ف س ∆ ر

أين:

K هو معامل انتقال الحرارة ؛

F هي مساحة سطح التسخين ؛

∆ t - فرق درجة الحرارة ° С (0.5 x (t _إدخال + ر_خارج. ) - ر_تحويلة.);

حيث

ر_في- درجة حرارة الماء الداخل إلى المبرد ،

ر_خروج- درجة حرارة الماء عند مخرج المبرد ؛

ر_تحويلة.- متوسط درجة حرارة الهواء في الغرفة.

عندما تكون درجة حرارة المبرد الداخل 90 جم ، الخارج 70 جم ، ودرجة الحرارة في الغرفة 20 جم.

∆ t = 0.5 × (90 + 70) - 20 = 60

يمكن العثور على معامل K لأكثر مشعات الحديد الزهر شيوعًا هنا:

رأس حراري	50-60	60-70	70-80	80-100
معامل انتقال الحرارة (ك)
مشعات عالية من الحديد الزهر	7.0	7.5	8.0	8.5
مشعات متوسطة من الحديد الزهر	6.2	6.4	6.6	6.8

حتى نقل الحرارة الحقيقي لقسم واحد من متوسط مشعاع من الحديد الزهر بمساحة 0.299 قدم مربع. م (M-140-AO) عند درجة حرارة الماء الداخل 90 جم ، وستختلف درجة حرارة الماء الخارج البالغة 70 جم عن تلك المعلنة. هذا بسبب فقد الحرارة في أنابيب الإمداد ، ولأسباب أخرى (على سبيل المثال ، انخفاض الضغط) ، والتي لا يمكن توقعها في ظل ظروف المختبر.

لذلك ، نقل الحرارة من قسم بمساحة 0.299 متر مربع. م عند درجة حرارة 90/70 سيكون:

7 × 0.299 × 60 = 125.58 واط

بالنظر إلى أن انتقال الحرارة يشار إليه دائمًا ببعض الهامش ، فإننا نضرب هذا الرقم في 1.3 (يستخدم هذا المعامل لمعظم مشعات الحديد الزهر) ونحصل على: 125.58 × 1.3 = 163 ، 254 واط - مقارنة بـ 175 وات المعلن عنه.

سيكون هناك اختلاف أكبر في الأرقام إذا لم ترتفع درجة حرارة الماء الداخل إلى المبرد فوق 70 درجة. (والمبرد الخارج ، على التوالي ، يبرد إلى 60-50 درجة) ، لذلك قبل شراء مشعات جديدة ، من المستحسن معرفة المعلمات الحرارية الحقيقية لنظام التدفئة الخاص بك.

كيف نحفظ على التدفئة؟

القاعدة الأولى للادخار المعقول هي أن تتذكر ما لا يجب أن تدخره أبدًا! يجب دائمًا أخذ المشعات بهامش ، لأنه يمكنك تقليل درجة حرارة الغرفة عن طريق تقليل درجة حرارة الماء في النظام أو باستخدام محابس الإغلاق. ولكن إذا كان نقل الحرارة الفعلي أقل من المعلن من قبل الشركة المصنعة ، فستكون الغرف باردة في أحسن الأحوال. بالمناسبة ، مشعات كونر المصنوعة من الحديد الزهر ، والتي تعتبر جيدة جدًا من حيث معظم المعلمات ، في التشغيل الحقيقي لها انتقال حرارة أقل بنسبة 20-25 في المائة مما هو مذكور في جواز السفر

المبرد 1K60P-500 (مينسك)

كما ذكرنا سابقًا ، قد يختلف نقل الحرارة عن ذلك المعلن نظرًا لأن درجة حرارة الماء في نظام التدفئة أقل بكثير من "القياسي" ، أي تلك التي أجريت فيها اختبارات المصنع ، منذ الإعلان المعلن لا يمكن تحقيق الطاقة الإشعاعية إلا في ظل ظروف المختبر. تخيل أن قسم المبرد MS-140 (القوة 160 واط موضحة) عند درجة حرارة ماء 60/50 درجة. (والمزيد "الغلاية لا تسحب"!) ستنتج طاقة لا تزيد عن 50 واط. وإذا صدقت ورقة البيانات الفنية وقررت تثبيت 5 أقسام للتدفئة ، فبدلاً من 800 واط (160 × 5) ستحصل على 250 فقط.

ومع ذلك ، من الممكن توقع هذا الموقف والاستفادة منه! بناءً على الحسابات الواردة أعلاه ، كلما انخفض t (أي درجة حرارة الماء الحامل للحرارة) ، يجب أن يكون السطح المشع للرادياتير أكبر. لذلك عند ∆ t 60 للإشعاع 1 kW ، يكفي المبرد بارتفاع 0.5 م × 0.520 م ، وعند ∆ t 30 - 0.5 م × 1.32 م.

مشعاع من الحديد الزهر "تقليدي" MS-140M2

خصائص مشعات التدفئة

تعتمد كفاءة البطارية على العوامل التالية:

درجة حرارة تزويد المبرد
الموصلية الحرارية للمادة.
مساحة سطح البطارية

كلما زادت هذه المؤشرات ، زادت الطاقة الحرارية للأجهزة.

من المعتاد اعتبار W / m * K كوحدة قياس لنقل الحرارة للرادياتير ، إلى جانب هذا ، غالبًا ما يشار إلى تنسيق cal / hour في جواز السفر. معامل التحويل من وحدة قياس إلى أخرى: 1 واط / م * ك = 859.8 كالوري / ساعة.

اعتمادًا على مواد التصنيع ، يتم تمييز مشعات الحديد الزهر والصلب والألمنيوم والمعدنين. تحتوي كل مادة على مؤشرات للمعلمات التالية:

نقل الحرارة من قسم واحد.
ضغط العمل؛
ضغط العقص
قدرة قسم واحد
وزن قسم واحد.

مقارنة الطاقة الحرارية

إذا درست القسم السابق بعناية ، يجب أن تفهم أن انتقال الحرارة يتأثر بشكل كبير بدرجات حرارة الهواء والمبرد ، وهذه الخصائص لا تعتمد كثيرًا على المبرد نفسه. ولكن هناك عامل ثالث - مساحة سطح التبادل الحراري ، وهنا يلعب تصميم وشكل المنتج دورًا كبيرًا.لذلك ، من الصعب مقارنة سخان لوحة فولاذي بسخان من الحديد الزهر بشكل مثالي ، لأن أسطحهما مختلفة جدًا.

العامل الرابع الذي يؤثر على انتقال الحرارة هو المادة التي صنع منها السخان. قارن بنفسك: 5 أقسام من المبرد المصنوع من الألومنيوم GLOBAL VOX بارتفاع 600 مم ستعطي 635 وات عند DT = 50 درجة مئوية. يمكن للبطارية الرجعية المصنوعة من الحديد الزهر DIANA (GURATEC) من نفس الارتفاع ونفس عدد الأقسام توفير 530 وات فقط في نفس الظروف (Δt = 50 درجة مئوية). يتم نشر هذه البيانات على المواقع الرسمية للمصنعين.

يمكنك محاولة مقارنة الألمنيوم بالرادياتير ذو الألواح الفولاذية ، بأخذ أقرب حجم قياسي مناسب للحجم. يبلغ إجمالي الطول الإجمالي للأجزاء الخمسة المذكورة من الألمنيوم GLOBAL والتي يبلغ ارتفاعها 600 مم حوالي 400 مم ، وهو ما يتوافق مع لوحة KERMI 600x400 الفولاذية. اتضح أنه حتى الجهاز الصلب المكون من ثلاثة صفوف (النوع 30) سوف ينتج 572 وات فقط عند Δt = 50 درجة مئوية. لكن ضع في اعتبارك أن عمق المبرد GLOBAL VOX يبلغ 95 مم فقط ، وأن ألواح KERMI تبلغ 160 مم تقريبًا. وهذا يعني أن انتقال الحرارة العالية للألمنيوم يجعل نفسه محسوسًا ، وهو ما ينعكس في الأبعاد.

في ظروف نظام التدفئة الفردي لمنزل خاص ، ستعمل البطاريات من نفس الطاقة ، ولكن من معادن مختلفة ، بشكل مختلف. لذلك ، فإن المقارنة متوقعة تمامًا:

يتم تسخين المنتجات ثنائية المعدن والألمنيوم بسرعة وتبريدها. يعطي مزيدًا من الحرارة على مدار فترة زمنية ، ويعيد الماء البارد إلى النظام.
تحتل مشعات الألواح الفولاذية موقعًا متوسطًا ، حيث إنها لا تنقل الحرارة بشكل مكثف. لكنها أرخص وأسهل في التثبيت.
أغلى وأغلى سخانات الحديد الزهر ، تتميز بفترة تسخين طويلة وتبريد ، مما يؤدي إلى تأخير طفيف في التنظيم التلقائي لتدفق المبرد بواسطة رؤوس ثرموستاتية.

مما سبق ، استنتاج بسيط يقترح نفسه.

بغض النظر عن المواد التي يتكون منها المبرد ، الشيء الرئيسي هو أنه تم اختياره بشكل صحيح من حيث القوة ويناسب المستخدم من جميع النواحي. بشكل عام ، للمقارنة ، لا يضر التعرف على جميع الفروق الدقيقة لتشغيل جهاز معين ، وكذلك المكان الذي يمكن تثبيته فيه

كيفية اختيار مشعاع من الحديد الزهر

ما هي خصائص أداء المبرد التي يجب مراعاتها عند اختيار المشعات؟ بادئ ذي بدء:

ضغط التشغيل؛
درجة حرارة التشغيل في نظام التسخين الذي يتم من أجله حساب انتقال الحرارة ؛
انتقال الحرارة؛
مساحة السطح المشعة للحرارة

يحدد أول هذه المؤشرات ضغط المبرد (الماء) الذي يمكن أن يتحمله المبرد. كلما زاد عدد طوابق المبنى ، كان يجب أن يكون أقوى. يشير الثاني إلى درجة الحرارة التي يتم تزويد المبرد بها إلى المبرد ودرجة الحرارة التي يتركها للتدفئة اللاحقة. لذا فإن المؤشر 90/70 يعني أن درجة حرارة الماء الذي يدخل القسم الأول من البطارية تبلغ 90 درجة. والخروج من قسمه الأخير - 70 درجة. يعد تبديد الحرارة مؤشرًا يشير إلى مقدار الحرارة التي يصدرها قسم المبرد أثناء الوقت الذي يبرد فيه الماء من درجة حرارة المدخل (على سبيل المثال ، 90 درجة) إلى درجة حرارة المخرج (على سبيل المثال ، 70 درجة).

شكل المبرد المكتسب يستحق اهتماما خاصا. ليس سراً أن الموقف المتحيز تجاه مشعات الحديد الزهر ناتج عن حقيقة أنه عندما يتم ذكرها ، يتذكر الكثير من الناس "الأكورديون المصنوع من الحديد الزهر" المألوف منذ الطفولة تحت النافذة. في الواقع ، تحتوي "البطاريات ذات الزعانف" المعتادة على سطح صغير وغير فعال من منطقة التسخين (نقل الحرارة) - لذلك بالنسبة لقسم المبرد المألوف MS 140 ، فإن هذا الرقم هو 0.23 متر مربع.

يُفقد جزء من حرارة المبرد الوارد "في الطريق" من غلاية التدفئة إلى بطارية تسخين المياه ، بسبب استخدام أنابيب إمداد ضخمة لمثل هذه الأنظمة. بالإضافة إلى ذلك ، لتسخين المياه لدرجة حرارة التصميم 90 درجة. فقط المراجل البخارية عالية الطاقة مناسبة.لذلك ، في المنازل الخاصة ، يعمل نظام التدفئة أحيانًا في وضع درجة حرارة منخفضة.

ومع ذلك ، يمكن أن تختلف مشعات الحديد الزهر الحديثة ، سواء في المظهر أو في المعلمات ، بشكل كبير عن سابقاتها "الأكورديون". مع الاحتفاظ بجميع مزايا بطاريات الحديد الزهر التقليدية ، فهي خالية من العديد من أوجه القصور فيها. لذلك ، يتم تجميع المبرد المصنوع في مينسك 1K60P-500 من ألواح مسطحة ، لكل منها منطقة تسخين صغيرة (0.116 متر مربع) وطاقة منخفضة (70 واط).

ومع ذلك ، فإن المبرد الذي تم تجميعه منهم ، في الواقع ، هو لوحة تسخين ، والتي (على عكس البطاريات ذات الزعانف) تعطي تدفقًا حراريًا واسعًا في الاتجاه. توفر الشركات المصنعة الأخرى أيضًا مجموعة واسعة من هذه المشعات.

تتمثل ميزة مشعات الحديد الزهر الحديثة في أن العديد من الطرز تسمح لك بتجميع بطاريات الطاقة المطلوبة من أقسام منفصلة.

يتم تشكيل المشعات المباعة في التجميع (على سبيل المثال ، Conner و STI Breeze وبعض الأنواع الأخرى) من عدد الأقسام المصممة للغرف ذات الأحجام المختلفة بناءً على الحساب الهندسي لإخراج الحرارة المطلوب لكل متر مربع من الغرفة.

على سبيل المثال ، يمكنك شراء مشعاع واحد من 4-6-8-12 أقسام أو مشعاعين من 4 (6 ، 8 ، أقسام).

مشعات الحديد الزهر ، مزاياها وعيوبها ، أصنافها

على الرغم من أنها كانت قيد الاستخدام لأكثر من قرن ، إلا أن شعبية مشعات الحديد الزهر تستمر في الارتفاع. إنها مصنوعة عن طريق الصب ولها جدران سميكة وتصميم بسيط للغاية ولكنه موثوق. غالبًا ما يتم وضعها في منازل ريفية وأكواخ ، لأنها مثالية لأنظمة تسخين الوقود الصلب. إصلاحها أسهل بكثير من نظائرها من معادن أخرى. بالإضافة إلى ذلك ، يتم إنتاج مشعات الحديد الزهر الحديثة وفقًا لتطورات التصميم العصرية تمامًا. يتم وضع أنماط زخرفية أو صور أخرى عليها. المشعات المصممة بأسلوب قديم هي الموضة بشكل خاص اليوم. يمكن أن يكون لها حجم وشكل مختلفان ، ويبدو أنها تحمل بالفعل القليل من التشابه مع نظيراتها التي تم إنتاجها خلال الحقبة السوفيتية. المزايا الرئيسية التي تتمتع بها مشعات الحديد الزهر هي التالية.

مقاومة عالية للتآكل. أثناء الاستخدام ، يتم تغطية سطح الحديد المصبوب بغشاء أكسيد يمنع التآكل. بالإضافة إلى ذلك ، فإن هذا السطح صعب للغاية بحيث لا يتضرر عمليًا بسبب الشظايا الصلبة التي تدخل بشكل دوري إلى نظام التدفئة جنبًا إلى جنب مع الماء الساخن.

يبدو وكأنه مشعاع مصنوع من الحديد الزهر.

القدرة على الدفء لفترة طويلة. بعد ساعة من قطع إمداد المبرد ، يحتفظ المبرد المصنوع من الحديد الزهر بنسبة 30٪ من الحرارة ، بينما يحتفظ الصلب بنسبة 15٪ فقط.

عمر خدمة ضخم. إذا لم تكن هناك عيوب في شكل غرف الهواء والشقوق الدقيقة أثناء صب الحديد الزهر ، فيمكن أن تعمل مشعات الحديد الزهر لعدة عقود. من المعروف أن المثيلات تعمل بنجاح لمدة 100 عام أو أكثر.

تستبعد ميزات التركيب الكيميائي للحديد الزهر إمكانية التآكل الكهروكيميائي. لن يكون هناك تعارض مع أنبوب الإمداد البلاستيكي.

إن بساطة التصميم وعملية التصنيع البسيطة تملي التكلفة المنخفضة وأسعار المستهلك المعقولة لمشعات الحديد الزهر.

العيب الرئيسي لجميع منتجات الحديد الزهر ، بما في ذلك مشعات التدفئة ، هو وزنها الثقيل. هذا هو السبب في أنه لا يمكن تركيب بطارياتهم على الحائط إلا على جدار رئيسي به هامش أمان كبير. بالإضافة إلى ذلك ، يتطلب تركيبها الكثير من العمالة ويستغرق وقتًا طويلاً. عيب آخر مهم هو وقت التسخين الطويل ، وهو الجانب الآخر للقدرة على تخزين الحرارة لفترة طويلة.

أنواع مشعات الحديد الزهر

رسم تخطيطي لجهاز الرادياتير.

قد يكون لهذه المشعات الحرارية مواصفات مختلفة ، لكنها مقسمة من الناحية الهيكلية إلى ثلاث فئات: أنبوبي ، وقطاعي ، ولوح. الأول له حجم داخلي كبير وهو عبارة عن هيكل غير قابل للفصل من أنبوبين بقطر كبير مدمجين في دائرتين. كقاعدة عامة ، يتم استخدامها في غرف ذات حجم داخلي كبير. عادة ما تكون هذه مباني عامة أو صناعية. هذا الأخير يشكل الجزء الأكبر من بطاريات التدفئة الحديد الزهر. يتم تجميعها من أقسام منفصلة ، اعتمادًا على مقدار طاقة التدفئة المطلوبة في غرفة معينة. غالبًا ما تستخدم لتدفئة غرف المعيشة أو المكاتب. يعتمد مقدار وزن هذه البطارية على عدد الأقسام والقطر الداخلي. ميزتها الرئيسية هي أنه ، حسب الضرورة ، يمكنك تقليل أو زيادة عدد أقسام الدائرة العاملة الجاهزة.

مشعات اللوحة عبارة عن ألواح مستطيلة مسطحة توضع فيها قنوات لتزويد المبرد. يمكن تثبيتها إما على التوالي أو بالتوازي. ومع ذلك ، لديهم نفس الخصائص التقنية تقريبًا مثل الخصائص المقطعية. نظرًا لوجود نفس الحجم من نقل الحرارة ، فإن هذه المشعات تكون أكثر ضخامة ويصعب تركيبها. في الوقت نفسه ، يمثل الإصلاح مشاكل كبيرة. هذا هو السبب في أنها لم تعد تُستخدم أبدًا بعد الآن ، حيث يتم استبدالها تدريجياً بنماذج أكثر حداثة.

كيفية زيادة تبديد الحرارة

هناك عدة طرق بسيطة لزيادة نقل الحرارة لبطارية التدفئة:

قم بتركيب مادة عاكسة للحرارة خلف المبدد الحراري. يمكنك إرفاق عازل رقيق ممعدن أو رقائق معدنية على الحائط خلفه. يجب أن يتلاءم بشكل محكم مع الحائط وأن يكون على بعد 1 سم على الأقل من غلاف الرادياتير ، مما يضمن دوران الهواء بشكل جيد.
نظف العلبة من الأتربة التي تتراكم عليها حتماً حتى في "أنظف" شقة.
تقلل الطبقات الزائدة من الطلاء بشكل كبير من انتقال الحرارة لجهاز التسخين. لذلك ، إذا كنت ستعيد طلاءه ، فقم بإزالة الطلاء القديم قبل العمل. (هنا هو مكتوب كيفية القيام بذلك بشكل صحيح).
لا تقم بتغطية مشعات التدفئة بستائر صلبة بطول الأرضية. إنها تمنع دوران الهواء الطبيعي ، ويتم تسخين المساحة الموجودة بالقرب من النافذة بشكل أساسي.
تحقق مما إذا كان الهواء قد تراكم في المبرد. سيكون هذا مفهومًا إذا كانت الأجزاء العلوية والسفلية تختلف اختلافًا كبيرًا في درجة الحرارة. لإزالة الهواء ، يتم استخدام رافعة Mayevsky ، والتي يجب تثبيتها على كل جهاز تسخين.
إذا تم تركيب منظمات درجة الحرارة على البطارية ، فتحقق من وضعها وإمكانية صيانتها.

بالإضافة إلى الطرق البسيطة الممكنة خلال فترة التسخين ، يمكنك في الصيف محاولة حل المشكلة جذريًا:

اشطف البطارية وأنابيب إمداد الحرارة. المبرد يحتوي حتما على كمية معينة من الملوثات. التدفئة المركزية بشكل خاص "خطيئة" مع هذا. تستقر هذه الملوثات في الأنابيب والقنوات الداخلية للمشعات وتقلل تدريجياً من قطرها ، مما يجعل من الصعب على المبرد أن يمر وينقل حرارته إلى الجسم. يوصى بتنفيذ هذا الإجراء قبل كل موسم تدفئة. (توضح هذه المقالة طرقًا مختلفة لشطف نظام التدفئة).
قم بتغيير اتصال الرادياتير أو موقعه ، إذا لم يتم القيام بهما بشكل كافٍ ، وهذا يسمح للغرفة وتصميم شبكة التدفئة.
زيادة عدد الأقسام في بطارية التسخين. تسهل جميع أنواع المشعات ، باستثناء الألواح والأنبوبية ، تنفيذ هذه العملية عن طريق زيادة حجم أجهزة التسخين.
في مبنى سكني ، قد لا يكون سبب الانخفاض في نقل الحرارة هو عيوب أجهزة التدفئة الخاصة بك ، ولكن الجيران. على سبيل المثال ، يمكنهم بناء بطارياتهم لدرجة أن المبرد الموجود فيها يبرد أكثر بكثير مما توقعه المعماريون والبناؤون ، ويأتيون إلى شقتك باردًا.في هذه الحالة ، سيتعين عليك الاتصال بالمنظمة الإدارية للتحقق من حالة الناهض ، ثم إلى مكتب العمدة لاتخاذ إجراء ضد الجار المهمل.

مقارنة بخصائص أخرى

سبق ذكر إحدى ميزات تشغيل البطارية - القصور الذاتي - أعلاه. ولكن لكي تكون المقارنة بين مشعات التدفئة صحيحة ، يجب أن يتم ذلك ليس فقط من حيث نقل الحرارة ، ولكن أيضًا في معايير مهمة أخرى:

العمل والضغط الأقصى ؛
كمية المياه الموجودة
الجماعية.

يحدد الحد من ضغط التشغيل ما إذا كان يمكن تركيب السخان في مباني متعددة الطوابق حيث يمكن أن يصل ارتفاع عمود الماء إلى مئات الأمتار. بالمناسبة ، لا ينطبق هذا القيد على المنازل الخاصة ، حيث الضغط في الشبكة ليس عالياً بالتعريف. يمكن أن تعطي مقارنة سعة المشعات فكرة عن الكمية الإجمالية للمياه في النظام التي ستحتاج إلى التسخين. حسنًا ، كتلة المنتج مهمة في تحديد مكان وطريقة إرفاقه.

كمثال ، يظهر أدناه جدول مقارنة لخصائص مشعات التسخين المختلفة من نفس الحجم:

مشعاع التدفئة ، مقارنة بين عدة أنواع

لكل منهم شروط معينة

مشعاع الحديد الزهر المقطعي.
جهاز تسخين الألمنيوم.
أجهزة التسخين المقطعية ثنائية المعدن.

سنقارن بين أنواع مختلفة من أجهزة التدفئة وفقًا للمعايير التي تؤثر على اختيارها وتركيبها:

قيمة الحرارة الناتجة عن جهاز التسخين.
ما هو ضغط التشغيل؟ الجهاز يعمل بكفاءة.
الضغط المطلوب لاختبار ضغط أقسام البطارية.
حجم الناقل الحراري الذي يشغله قسم واحد.
ما هو وزن السخان.

وتجدر الإشارة إلى أنه في عملية المقارنة ، ليس من الضروري مراعاة درجة الحرارة القصوى للناقل الحراري ، حيث يسمح المؤشر العالي لهذه القيمة باستخدام هذه المشعات في المباني السكنية.

في شبكات التدفئة الحضرية ، توجد دائمًا معلمات مختلفة لضغط العمل للناقل الحراري ، يجب أن يؤخذ هذا المؤشر في الاعتبار عند اختيار المبرد ، وكذلك معلمات ضغط الاختبار. في المنازل الريفية ، في القرى التي بها منازل ريفية ، يكون المبرد دائمًا أقل من 3 بار. لكن في المدينة ، يتم إمداد التدفئة المركزية بضغط يصل إلى 15 بار. زيادة الضغط ضروري حيث يوجد العديد من المباني متعددة الطوابق.

اعتماد انتقال الحرارة على المادة

أفضل مادة لتصنيع المشعات هي المعادن ، لأنها تتمتع بأفضل موصلية حرارية. كلما ارتفع هذا المؤشر ، كلما كانت المادة تنقل الحرارة بشكل أفضل من المبرد الساخن إلى الهواء المحيط.

يحتوي الجدول أدناه على معاملات نقل الحرارة للمعادن المستخدمة في تصنيع أجهزة التدفئة:

كما يتضح من الجدول ، فإن النحاس هو الأكثر فائدة من وجهة النظر هذه - فهو ينقل الحرارة بشكل أفضل من غيره. ومع ذلك ، مع هذه المزايا ، فإنه "غير مريح" للغاية من حيث التصنيع والتشغيل:

يتضرر بسهولة؛
يتأكسد بسرعة
نشط كيميائيا.

الألومنيوم

يستخدم الألمنيوم في كثير من الأحيان أكثر من النحاس ، على الرغم من أن الموصلية الحرارية لها نصف ذلك. يسخن بسرعة ، وهو خفيف ، ويمكن صنع أي شكل منه تقريبًا. لكن له نفس عيوب النحاس. بالإضافة إلى ذلك ، عندما يتلامس الألمنيوم مع معادن أخرى ، يبدأ التآكل بسرعة.

الحديد الزهر

لفترة طويلة ، كانت بطاريات تسخين الحديد الزهر تحظى بشعبية كبيرة. هذا المعدن متين وغير مكلف ومقاوم للتآكل. تشمل عيوبه فقط الوزن الكبير والهشاشة. لكن الوزن الكبير للبطاريات في بعض الحالات مفيد لهم. في الشبكات التي تحتوي على غلايات تعمل بالوقود الصلب ، يساعد القصور الذاتي الحراري الكبير بسبب وزن المشعات على تخفيف التقلبات الكامنة في درجة حرارة المبرد والحفاظ على درجة الحرارة في الغرفة بعد احتراق الوقود.

صلب

الموصلية الحرارية للصلب أقل.بالإضافة إلى ذلك ، فهي عرضة للتآكل الشديد ، مما يقلل بشكل كبير من عمر هذه المشعات. لكن السعر المنخفض نسبيًا وسهولة تصنيع مشعات الألواح يجذب العديد من الشركات المصنعة. المشعات من هذا النوع عبارة عن لوحين فولاذيين مترابطين بقنوات مختومة لحركة المبرد.

أجهزة ثنائية المعدن

كل مادة من المواد المدروسة لها مزاياها وعيوبها - لا يوجد معدن مثالي لصنع المبرد. ولكن من خلال الجمع بين معدنين مختلفين ، يمكن تحقيق نتائج جيدة. مشعات ثنائية المعدن اكتسبت شعبية مؤخرًا مصنوعة من الفولاذ والألمنيوم. يعمل الجزء الخارجي المصنوع من الألومنيوم من الجهاز على نقل الحرارة بشكل مثالي من الجزء الداخلي المصنوع من الفولاذ المتين. نتيجة لذلك ، يكون نقل الحرارة لديهم أعلى بكثير من نقل الحرارة من الحديد الزهر أو الفولاذ. يوضح الجدول قيمة نقل الحرارة لمشعات التدفئة من نفس الحجم القياسي:

اعتماد انتقال الحرارة على الشكل

بالنسبة لجودة نقل الحرارة ، بالإضافة إلى المواد التي صنع منها المبرد ، فإن شكله له أهمية كبيرة.

على سبيل المثال ، أبسط مشعاع لوح بقياس 0.5 متر في 0.5 متر لديه طاقة حرارية تبلغ حوالي 380 واط. لذلك ، إذا تم تزويده بزعانف إضافية وزيادة المساحة ، سيزداد نقل الحرارة مرة ونصف: حتى 570 واط. بدون زيادة درجة حرارة المبرد ، سرعته ، دون تغيير حجم القنوات - فقط عن طريق زيادة مساحة السطح الملامسة للهواء المحيط.

لذلك ، يسعى جميع المصنّعين إلى زيادة نقل الحرارة لمنتجاتهم بدقة وفقًا لهذا المبدأ - فهم يبحثون عن شكل ينقل طاقة المبرد بكفاءة أكبر دون تكاليف إضافية.

مشعات التدفئة خفيفة الوزن وخصائصها

مشعات ضوء الألمنيوم.

تتميز مشعات الألمنيوم بأنها أخف وزنًا ، مما يسمح بوضعها على الجدران حتى مع وجود هامش أمان صغير ، مثل الفواصل الداخلية المصنوعة من ألواح الجبس. ومع ذلك ، فهي عرضة لتآكل الأسطح الداخلية بسبب الشوائب العدوانية في الماء الساخن. بالإضافة إلى ذلك ، يمكن أن يحدث التآكل الكهروكيميائي إذا كان نظام إمداد المياه مصنوعًا من أنابيب بلاستيكية. لذلك ، فإن عمر خدمة مشعاع التدفئة هذا صغير جدًا. يعتبر المبرد الفولاذي أكثر موثوقية في هذا الصدد ، لكنه أثقل ويخزن الحرارة لفترة قصيرة جدًا. بالإضافة إلى ذلك ، إنه مكلف للغاية.

تم تصميم مشعات التسخين ثنائية المعدن نظريًا لتجمع بين مزايا كليهما. في داخلها ، يكون السطح الفولاذي فقط هو الملامس للماء الساخن ، بينما الأجزاء السطحية كلها مصنوعة من سبائك الألومنيوم. لذلك ، يكاد يكون من المستحيل التمييز بصريًا بين المشعات ثنائية المعدن والمشعات المصنوعة من الألمنيوم النقي. لا يمكن القيام بذلك إلا من خلال أخذها في متناول اليد ، لأن الوزن الأول له وزن أكبر قليلاً. في الوقت نفسه ، يمكن أن يكون للمشعات ثنائية المعدن إطار فولاذي بالكامل أو قنوات مائية فقط معززة بأنابيب فولاذية.

في الحالة الثانية ، يمكن لإدراج الصلب غير المحكم ، بسبب الاختلاف في التمدد الحراري للحديد والألمنيوم ، أن يتحرك ويمنع المجمع السفلي لبطارية التسخين بأكملها. حتى لو لم يحدث هذا ، فإن الأنظمة ثنائية المعدن تصدر صدعًا بشكل دوري بسبب هذا الاختلاف ، والذي لا يحبه الجميع. ونعم ، إنها باهظة الثمن. وفي الوقت نفسه ، على الرغم من مواد التنفيذ المختلفة ، فإن مشعات التدفئة لها خصائص تقنية مهمة للمستهلك ، إن لم تكن متطابقة ، فغالبًا ما تكون قريبة جدًا. يمكن أيضًا استخدام الحوامل على الحائط والأرضية.

يوضح الشكل مشعات ثنائية المعدن.

قوة حساب المبرد المصنوع من الحديد الزهر ، العوامل التي يعتمد عليها انتقال الحرارة وحساب المبرد

العناصر الرئيسية لنظام التدفئة القياسي هي المشعات التي توفر تدفئة موحدة للمباني ، لذلك يجب أن يتم تركيبها وفقًا لجميع المتطلبات.اليوم ، يمكن للمستهلكين الوصول إلى مجموعة متنوعة من النماذج ، تختلف الاختلافات منها في الشكل وفي مواد التصنيع. بمرور الوقت ، لم تصبح مشعات الحديد الزهر قديمة ، لكنها لا تزال تحتل موقعًا ثابتًا في شقق ومنازل المستخدمين.

هذه المواد ، كما كان من قبل ، تظل واحدة من أكثر المواد موثوقية ودائمة. نظرًا لحقيقة أن النماذج الحديثة من الحديد الزهر قد غيرت مظهرها ، وأصبحت أكثر حداثة وأناقة ، فقد استمر شرائها. لهذا السبب ، يجدر النظر في كيفية حساب نقل الحرارة بحيث يتم الحفاظ على درجة حرارة مريحة ثابتة في المبنى.

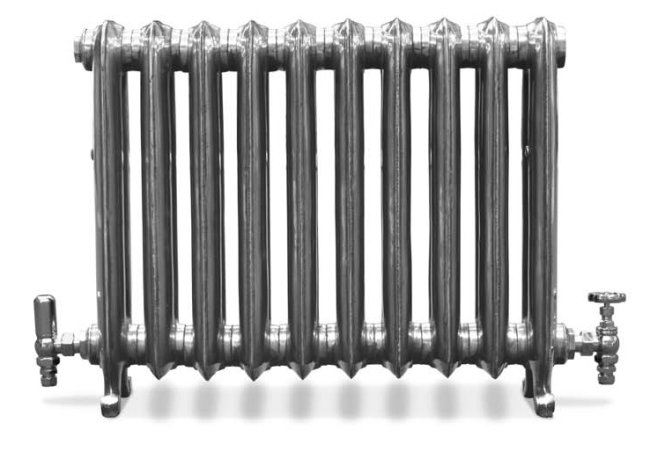

في الصورة - مشعاع قياسي من الحديد الزهر

المؤشرات المؤثرة في حساب عدد الأقسام

عند اختيار المبرد لغرفة معينة ، عليك أن تأخذ في الاعتبار الميزات التقنية. على سبيل المثال ، سيكون الحساب مختلفًا بالنسبة للغرفة الزاوية وغير الزاوية ، للغرف ذات الأسقف المختلفة ذات الارتفاعات وأحجام النوافذ المختلفة ، إلخ. أهم المعلمات التي تؤخذ في الاعتبار عند تحديد قدرة المبرد المطلوبة هي:

مساحة المبنى الخاص بك ؛
الأرض؛
ارتفاع السقف (أعلى أو أقل من ثلاثة أمتار) ؛
الموقع (غرفة الزاوية أو غير الزاوية ، غرفة في منزل خاص) ؛
ما إذا كانت بطارية التدفئة ستكون جهاز التسخين الرئيسي ؛
هناك مدفأة في الغرفة ، وتكييف الهواء.

يجب أن تؤخذ الميزات الهامة الأخرى في الاعتبار. كم عدد النوافذ في الغرفة؟ ما هو حجمها ، وما نوع النوافذ (خشبية ، زجاج مزدوج لزجاج 1 ، 2 أو 3 أكواب)؟ هل تم عمل عزل إضافي للجدار وأي نوع (داخلي ، خارجي)؟ في منزل خاص ، يكون وجود العلية ومدى عزلها وما إلى ذلك أمرًا مهمًا.

مشعات من الحديد الزهر Conner (الصين)

وفقًا لـ SNIP ، هناك حاجة إلى 41 واط من الطاقة الحرارية لكل 1 متر مكعب من المساحة. لا يمكنك أن تأخذ في الاعتبار الحجم ، ولكن مساحة الغرفة. بالنسبة للغرفة القياسية التي تبلغ مساحتها 10 أمتار مربعة بباب واحد ونافذة واحدة وباب واحد وجدار خارجي ، يلزم إخراج الحرارة التالي للرادياتير:

1 كيلو واط لغرفة بها نافذة واحدة وجدار خارجي ؛
1.2 كيلو واط إذا كان لها نافذة واحدة وجداران خارجيان (غرفة الزاوية) ؛
1.3 كيلو واط لغرف الزاوية مع نافذتين.

في الواقع ، يتم تسخين كيلو وات واحد من الطاقة الحرارية:

في مباني المنازل المبنية من الطوب بسماكة جدار من واحد ونصف إلى طوبتين ، أو من المنازل الخشبية والخشبية (تصل مساحة النوافذ والأبواب إلى 15 ٪ ؛ عزل الجدران والأسقف والسندرات ) - 20-25 مترا مربعا. م
في غرف الزاوية ذات الجدران المصنوعة من الخشب أو الطوب من لبنة واحدة على الأقل (تصل مساحة النوافذ والأبواب إلى 25٪ ؛ العزل) - 14-18 مترًا مربعًا. م
في مباني المنازل ذات الألواح ذات الكسوة الداخلية والسقف العازل للحرارة (وكذلك في غرف الكوخ المعزول) - 8-12 متر مربع. م
في "مقطورة سكنية" (منزل خشبي أو لوحة مع الحد الأدنى من العزل) - 5-7 متر مربع. م.

استنتاج

يمكن الحصول على نقل حرارة عالية على سخان ثنائي المعدن ليس فقط عند الضغط العالي. بالنسبة لكلا النوعين من المشعات ، حتى بالنسبة لهياكل الحديد الزهر والصلب ، يمكن زيادة نقل الحرارة بنسبة 20٪ على الأقل إذا كنت لا تستخدم الماء كمبرد في الغلايات المنزلية ، ولكن تستخدم أنواعًا خاصة من مواد التجمد أو مانع التجمد. لن يتغير الضغط ، وسيبقى 3-4 ضغط جوي ، وسترتفع درجة الحرارة عند مخرج المرجل إلى ما يقرب من 95-97 درجة مئوية ، مما سيعطي زيادة في نقل الحرارة بنسبة 15-20٪. بالإضافة إلى ذلك ، يضمن مانع التجمد سلامة جيدة للألمنيوم والحديد الزهر والأنابيب الفولاذية والمبادلات الحرارية.
