ما هو أفضل مكان لوضع المضخة على الإمداد أو الإرجاع؟

توصيات اختيار المضخة

يجب أن تؤدي مضخة الدوران المثبتة في نظام التدفئة لمنزل خاص وظائفها الأساسية بشكل جيد. كل جهاز له متطلبات محددة.

1. يجب أن تتمتع الوحدة بالإنتاجية أو الأداء اللازمين. يتم حساب هذه المعلمة في ظل ظروف الحد الأدنى من الحمل على الجهاز.
2. معيار الاختيار الآخر هو الضغط الذي يوفر الضغط اللازم في الأنابيب والنظام بأكمله. في هذه الحالة ، يجب مراعاة ظروف التشغيل. وهي تعتمد على حجم المبنى ونوع السائل في النظام ودرجة الحرارة المحيطة والمبرد نفسه. من الأهمية بمكان قطر الأنابيب المستخدمة.
3. عند الشراء ، من الضروري مراعاة العوامل الخارجية المتعلقة بحجم الوحدة ومستوى الضوضاء أثناء التشغيل ومدى تعقيد الصيانة.

يضمن الاختيار الصحيح للمضخة تشغيلها الموثوق به والمستقر ، والتشغيل طويل الأمد في الظروف الصعبة.

كيفية اختيار مضخة لنظام التدفئة

يبدأ اختيار مضخة لنظام التدفئة بتحليل معلمات الغرفة ومعدات تسخين المياه المثبتة. بالإضافة إلى ذلك ، يتم تحديد الوظائف ، بالإضافة إلى زيادة سرعة المبرد ، يجب أن تؤدي الوحدة المثبتة.

هناك عدة أنواع من مضخات الدوران التي تقدمها مختلف الشركات المصنعة. عند الاختيار ، يجب أن تركز على جودة المنتجات وموثوقيتها ، بالإضافة إلى معايير الأداء.

عند اختيار مضخة دورانية لتدفئة منزل خاص ، ضع في اعتبارك النقاط التالية:

1. سلطة.
2. شركة تصنيع المعدات.
3. وظائف.

كيفية حساب قوة مضخة الدوران

يتم الاختيار الدقيق وفقًا لمساحة المنزل فقط بعد إجراء تدقيق حراري للمباني ونظام التدفئة. غالبًا ما يكون الإجراء مكلفًا ، ويتم تنفيذه للمرافق الصناعية والمباني السكنية. بالنسبة للمباني المنزلية ، وهي مساحة صغيرة نسبيًا ، هناك طريقة لحساب المضخة بدون صيغ.

يمكنك تحديد قوة مضخة الدورة الدموية بشكل مستقل على النحو التالي:

أداء المرجل

يتم حساب مضخة الدوران لنظام التدفئة في منزل خاص ، مع الأخذ في الاعتبار أن 1 كيلوواط من طاقة معدات تسخين المياه يتوافق مع معامل إنتاجية قدره 1 لتر / دقيقة. وفقًا لذلك ، ستحتاج إلى تركيب مضخة بمؤشر 1500 لتر / ساعة في غلاية 25 كيلو واط.
حساب ضغط مضخة الدورة الدموية لنظام التدفئة

تشير الوثائق الفنية إلى معلمة الضغط بالأمتار الخاصة بعمود الماء. باستخدام هذه المعلمة ، يمكنك تحديد طول دائرة المياه وحساب العدد المطلوب من المضخات في النظام ، ويُعتقد أنه لمدة 10 مساءً. خط الأنابيب ، مطلوب 0.6 متر رأس عمود الماء. الاختيار الأمثل للمضخة لمبنى من طابق واحد هو الموديلات القياسية 6 أمتار. فن. المحطات مناسبة للغرف التي بها خطوط أنابيب تصل إلى 100 متر.إذا لم يكن الضغط كافيًا ، قم بتركيب مضخة ثانية أو حدد نموذجًا أكثر قوة. يتم استخدام نفس مبدأ الحساب عند اختيار مضخة لمبنى من طابقين.

العلامة التجارية التي تختار مضخة الدورة الدموية

تعتمد تكلفة مضخة الدوران والأداء ووقت التشغيل بشكل مباشر على الشركة المصنعة للمعدات. التركيز فقط على السعر خطأ. عند اختيار نموذج ، لن يكون من الضروري معرفة آراء المستهلكين فيما يتعلق بالجودة والخصائص التقنية والصناعية.

بناءً على عدد المبيعات ، تقدم الشركات التالية أفضل مضخات الدوران:

• Grundfos هي أكبر مصنع في العالم لمعدات الضخ. وفقًا للتقديرات الحديثة ، تنتمي حوالي 50 ٪ من جميع المنتجات المباعة إلى هذه العلامة التجارية.تتميز نماذج Grundfos بالموثوقية والأداء العاليين. قامت الشركة بتطوير وتنفيذ العديد من التقنيات الموفرة للطاقة. المضخات الألمانية مضمونة للعمل لمدة 10 سنوات على الأقل.
• Wilo هي شركة رائدة أخرى في إنتاج معدات الدوران. تمتلك الشركة الألمانية حاليًا مصانع موجودة في عدة دول ، ومع ذلك ، لا يؤثر ذلك على جودة المنتجات. تشمل مجموعة Wilo محطات منزلية وصناعية ، بالإضافة إلى نماذج يتم التحكم فيها إلكترونيًا.
• DAB هي شركة إيطالية تتمتع بخبرة سنوات عديدة في إنتاج معدات الدوران. منذ عام 2002 ، على أساس مصانع الشركة ، تم تحسين مبدأ تشغيل مضخات DAB ، مما أدى إلى زيادة موثوقية وإنتاجية المعدات ، فضلاً عن تقليل الضوضاء.
• UNIPUMP هو منافس روسي للعلامات التجارية الأجنبية المعروفة. يتم تصنيع المعدات بواسطة Subline Service. تشمل مجموعة المنتجات المضخات الغاطسة والسطحية. الميزة الرئيسية لـ UNIPUMP هي التكلفة المنخفضة للمعدات والتكيف الكامل مع ظروف التشغيل المحلي.
• الواحة - نموذج يتم تقديمه غالبًا كمنتج روسي ، يأتي في الواقع من الصين. لديها مصنع التجميع والجودة. التكلفة ، حتى بالمقارنة مع نظرائهم الروس ، أرخص بنسبة 30 ٪ تقريبًا ، وهو ما يفسر الشعبية العالية للعلامة التجارية. نماذج الواحة مضمونة للعمل طوال فترة التشغيل. الجهاز أدنى من حيث الأداء والخصائص الحرارية للمصنعين السابقين.
• Wester - علامة تجارية أخرى يتم الترويج لها على أنها إنجليزية ، مملوكة بالفعل لمجموعة شركات Impulse. نماذج موثوقة بدرجة كافية لأنظمة التدفئة والماء الساخن. مضخات Wester مناسبة للتطبيقات المنزلية والصناعية ، والسلبية الوحيدة هي النطاق المحدود من المنتجات.

أنواع مضخات الدورة الدموية

يتكون تصميم مضخة الدوران النموذجية من مبيت مصنوع من المعدن المقاوم للصدأ ودوار سيراميك وعمود مزود بعجلة ذات شفرات. يتم تشغيل الدوار بواسطة محرك كهربائي. يوفر هذا التصميم مدخلًا للمياه من جانب واحد من الجهاز وحقنها في خطوط الأنابيب من جانب المخرج. تحدث حركة الماء عبر النظام بسبب قوة الطرد المركزي. وبالتالي ، يتم التغلب على المقاومة التي تحدث في الأقسام الفردية لأنابيب التسخين.

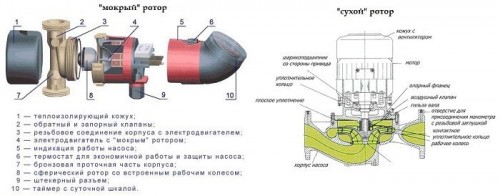

تنقسم كل هذه الأجهزة إلى نوعين - جاف ورطب. في الحالة الأولى ، لا يوجد اتصال بين الدوار والماء الذي يتم ضخه. يتم فصل سطح العمل بالكامل عن المحرك الكهربائي بواسطة حلقات واقية خاصة ، مصقولة بعناية ومركبة معًا. يعتبر تشغيل المضخات من النوع الجاف أكثر كفاءة ، ومع ذلك ، يحدث الكثير من الضوضاء أثناء التشغيل. في هذا الصدد ، تم تجهيز غرف منفصلة معزولة لتركيبها.

عند اختيار مثل هذه النماذج ، ينبغي للمرء أن يأخذ في الاعتبار وجود الاضطرابات الجوية التي تشكلت أثناء التشغيل. تحت تأثيرهم ، يرتفع الغبار في الهواء ، والذي يمكن أن يدخل بسهولة إلى داخل الجهاز ويكسر ضيق حلقات الختم. سيؤدي هذا إلى فشل النظام بأكمله. لذلك ، كحماية بين الحلقات ، يوجد غشاء مائي رقيق جدًا. يوفر تزييتًا ، مما يمنع التآكل المبكر للحلقات.

تتميز مضخات الدوران من النوع الرطب بميزة مميزة في شكل دوار يكون باستمرار في السائل الذي يتم ضخه. يتم فصل موقع المحرك الكهربائي بشكل آمن بواسطة كوب معدني مغلق. عادة ما تستخدم هذه الأجهزة في أنظمة التدفئة الصغيرة. فهي أقل ضوضاء أثناء التشغيل ولا تتطلب إجراءات صيانة إضافية. عادة ، يتم إصلاح هذه المضخات بشكل دوري وتعديلها وفقًا للمعايير المطلوبة.

يعتبر أحد العيوب المهمة لهذه المضخات هو الكفاءة المنخفضة بسبب عدم كفاية إحكام الغلاف الذي يفصل الجزء الثابت عن المبرد.

عند اختيار النموذج المناسب ، يجب الانتباه إلى حقيقة أن المضخة لا تحتوي فقط على دوار مبلل ، بل تحتوي أيضًا على الجزء الثابت المحمي

تكاد تكون أحدث أجيال مضخات الدوران مؤتمتة بالكامل. تضمن الأتمتة الذكية التبديل في الوقت المناسب لمستوى اللف وتزيد بشكل كبير من أداء الجهاز. غالبًا ما تستخدم هذه النماذج مع تدفق مياه مستقر أو متغير قليلاً. بفضل الضبط المتدرج ، أصبح من الممكن تحديد أفضل أوضاع التشغيل وتوفير الطاقة بشكل كبير.

أنواع مختلفة من مضخات الدورة الدموية

تتوفر المضخة الدوارة الرطبة في الفولاذ المقاوم للصدأ أو الحديد الزهر أو البرونز أو الألومنيوم. من الداخل محرك سيراميك أو صلب

لفهم كيفية عمل هذا الجهاز ، تحتاج إلى معرفة الاختلافات بين نوعي معدات الضخ الدوراني. على الرغم من أن المخطط الأساسي لنظام التدفئة القائم على المضخة الحرارية لا يتغير ، إلا أن نوعين من هذه الوحدات يختلفان في ميزات التشغيل:

1. تتوفر المضخة الدوارة الرطبة في الفولاذ المقاوم للصدأ أو الحديد الزهر أو البرونز أو الألومنيوم. من الداخل محرك سيراميك أو صلب. يتم تثبيت المكره تكنوبوليمر على عمود الدوار. عندما تدور شفرات المكره ، يتم ضبط الماء في النظام. يعمل هذا الماء في وقت واحد كمبرد للمحرك وزيوت تشحيم لعناصر عمل الجهاز. نظرًا لأن دائرة الجهاز "الرطبة" لا توفر استخدام مروحة ، فإن تشغيل الوحدة يكون صامتًا تقريبًا. تعمل هذه المعدات فقط في وضع أفقي ، وإلا فسوف يسخن الجهاز ويفشل. تتمثل المزايا الرئيسية للمضخة الرطبة في أنها لا تحتاج إلى صيانة وتتمتع بإمكانية صيانة ممتازة. ومع ذلك ، فإن كفاءة الجهاز تبلغ 45٪ فقط ، وهو عيب بسيط. لكن للاستخدام المنزلي ، هذه الوحدة مثالية.
2. تختلف المضخة الدوارة الجافة عن نظيرتها في أن محركها لا يتلامس مع السائل. في هذا الصدد ، تتميز الوحدة بمتانة أقل. إذا كان الجهاز سيعمل "جافًا" ، فإن خطر السخونة الزائدة والفشل يكون منخفضًا ، ولكن هناك خطر حدوث تسرب بسبب تآكل الختم. نظرًا لأن كفاءة مضخة الدوران الجاف تبلغ 70٪ ، فمن المستحسن استخدامها لحل مشاكل المرافق والمشاكل الصناعية. لتبريد المحرك ، توفر دائرة الجهاز استخدام مروحة ، مما يؤدي إلى زيادة مستوى الضوضاء أثناء التشغيل ، وهو عيب في هذا النوع من المضخات. نظرًا لأن الماء في هذه الوحدة لا يؤدي وظيفة تشحيم عناصر العمل ، فمن الضروري بشكل دوري إجراء الفحص الفني وتزييت الأجزاء أثناء تشغيل الوحدة.

بدورها تنقسم وحدات التدوير "الجافة" إلى عدة أنواع حسب نوع التركيب والتوصيل بالمحرك:

• وحدة التحكم. في هذه الأجهزة ، يكون للمحرك والإسكان مكان خاص به. يتم فصلهم وثابتهم بقوة. يتم توصيل محرك وعمود عمل هذه المضخة عن طريق اقتران. لتثبيت هذا النوع من الأجهزة ، ستحتاج إلى بناء أساس ، وصيانة هذه الوحدة مكلفة للغاية.
• يمكن تشغيل المضخات أحادية الكتلة لمدة ثلاث سنوات. يقع الهيكل والمحرك بشكل منفصل ، ولكن يتم دمجهما كوحدة واحدة. يتم تثبيت العجلة في مثل هذا الجهاز على عمود الدوار.
• رأسي. مدة استخدام هذه الأجهزة تصل إلى خمس سنوات. هذه وحدات متطورة مختومة مع ختم على الجانب الأمامي مصنوع من حلقتين مصقولتين. لتصنيع الأختام ، يتم استخدام الجرافيت والسيراميك والفولاذ المقاوم للصدأ والألمنيوم.عندما يكون الجهاز قيد التشغيل ، تدور هذه الحلقات بالنسبة لبعضها البعض.

أيضا معروض للبيع هناك أجهزة أكثر قوة مع دوارين. تسمح لك هذه الدائرة المزدوجة بزيادة أداء الجهاز بأقصى حمل. إذا خرج أحد الدوارات ، يمكن أن يتولى الثاني وظائفه. هذا لا يسمح فقط بتعزيز تشغيل الوحدة ، ولكن أيضًا لتوفير الكهرباء ، لأنه مع انخفاض الطلب على الحرارة ، يعمل دوار واحد فقط.

كيفية تركيب بطاريات التدفئة

موقع المشعات

المشعات مصممة لنقل الطاقة الحرارية من المبرد إلى الغرفة. في الواقع ، يعوضون عن فقد الحرارة في المبنى. لذلك ، قبل تثبيت المبرد ، يجب أن تختار موقعه بشكل صحيح.

الخيار الأفضل هو مكان أكبر خسارة للحرارة في المنزل أو الشقة - الجدران الخارجية وهياكل النوافذ. يجب توقع ذلك في مرحلة تصميم مصدر الحرارة. ثم يجب أن تقرر كيفية تثبيت المشعات بشكل صحيح واختيار طريقة الاتصال:

• العلوي. يتم تطبيقه في التوزيع الرأسي لخطوط الأنابيب ؛
• الجانب. هذه الطريقة مناسبة للطرق السريعة الأفقية ؛
• أدنى. أفضل خيار للتركيب الخفي للأنابيب.

أنواع توصيلات المبرد

تعتمد كفاءة البطارية على الاختيار الصحيح لهذه المعلمة. يوضح الشكل أدناه كيفية تثبيت مشعاع التدفئة بشكل صحيح فيما يتعلق بطريقة الاتصال بالنظام.

نقطة أخرى مهمة هي موقع السخان بالنسبة للجدران وهياكل النوافذ. من الضروري تركيب مبرد تدفئة بحيث يوفر دورانًا مجانيًا للهواء. تعمل جميع بطاريات الإمداد الحراري تقريبًا على مبدأ المحول. أولئك. يجب أن تمر تدفقات الهواء عبر أقصى مساحة للأجهزة. لتركيب بطاريات التدفئة بشكل صحيح ، يجب اتباع هذه التوصيات:

1. المسافة إلى عتبة النافذة لا تقل عن 10 سم ، وفي نفس الوقت يجب أن تغطي ثلثي البطاريات فقط.
2. مسافة الجزء السفلي من المبرد عن الأرض 12 سم.

للتثبيت الصحيح لمبرد التدفئة ، من الضروري أولاً عزل الجدران. يمكنك زيادة معدل نقل الحرارة باستخدام سطح عاكس. في أغلب الأحيان لهذا الغرض يستخدم رغوة بطبقة من رقائق معدنية.

ربط مشعات الإمداد الحراري

مثال الربط

لا يمكن ضمان التشغيل العادي للرادياتيرات إلا باستخدام الأنابيب المناسبة. يجب أن تؤدي عناصرها وظائف حماية وتنظيم درجة تسخين السخان.

يعتمد التثبيت الصحيح للمشعات على نوعه وتصميمه. في أغلب الأحيان ، تشير الشركات المصنعة في التعليمات إلى مخططات التثبيت المثلى. تستخدم المكونات التالية لربط البطاريات:

• رافعة Mayevsky. مصممة لإزالة احتقان الهواء في الوقت المناسب ؛
• تحكم في درجة الحرارة. من الضروري تنظيم حجم تدفق المبرد ؛
• صمام التوقف. بمساعدتها ، يمكنك فصل المبرد عن نظام التدفئة العام لمزيد من الإصلاح أو الاستبدال.

في نهاية التثبيت ، يتم فحص إحكام جميع العقد ويتم اختبار ضغط الجهاز.

أثناء التثبيت ، يجب ألا ينحرف الرادياتير أو البطارية. يمكن أن يؤدي ذلك إلى وجود جيوب هوائية ، فضلاً عن تدهور أداء نظام التدفئة.

يوضح الفيديو كيفية تثبيت المبرد بنفسك.

ما هي أنظمة تسخين المضخات الجيدة

منذ 30 عامًا ، كان ما يسمى بالتسخين بالبخار منتشرًا في المنازل الخاصة ، حيث كان يتم استخدام ناقل حراري ، ويتم تداوله عبر خطوط الأنابيب والبطاريات عن طريق الجاذبية ، وكان غلاية الغاز أو موقد الحطب بمثابة مصدر للحرارة. تم استخدام مضخات ضخ المياه فقط في شبكات تدفئة المناطق. وعندما ظهر عدد أكبر من الوحدات المدمجة ، انتقلوا إلى بناء المساكن الخاصة ، حيث وفرت لهم المزايا التالية:

1. زادت سرعة المبرد. أصبحت الحرارة الناتجة عن الغلاية أسرع في توصيلها إلى المشعات ونقلها إلى المبنى.
2. وفقًا لذلك ، يتم تسريع عملية تدفئة المنزل بشكل كبير.
3. كلما زاد معدل التدفق ، زاد معدل نقل الأنبوب. وهذا يعني أنه يمكن توصيل نفس القدر من الحرارة إلى الغرف من خلال خطوط ذات قطر أصغر. ببساطة ، أصبحت خطوط الأنابيب نصف الحجم بسبب الدوران القسري للمياه من المضخة ، وهو أرخص وأكثر عملية.
4. يمكن الآن إنشاء الطرق السريعة بأدنى حد من الانحدار وإنشاء مخططات تسخين المياه المعقدة والممتدة بشكل تعسفي. الشيء الرئيسي هو الاختيار الصحيح لوحدة الضخ من حيث القوة والضغط المتولدين.
5. أتاح مدور التدفئة المنزلية إمكانية التسخين تحت الأرضية وأنظمة الضغط المغلقة الأكثر كفاءة.
6. تمكنا من التخلص من الأنابيب الموجودة في كل مكان والتي تمر عبر الغرف وليس دائمًا في وئام مع الداخل. على نحو متزايد ، يتم وضع اتصالات التدفئة في الجدران وتحت الأرضيات وخلف الأسقف المعلقة (الممتدة).

ملحوظة. مطلوب حد أدنى للانحدار يبلغ 2-3 مم لكل 1 متر من خط الأنابيب لتفريغ الشبكة في حالة الإصلاح أو الصيانة. في السابق ، تم تصنيعه على الأقل 5 مم / 1 م.

أنظمة الضخ أيضًا لها عيوب ، حيث بدونها. هذا هو الاعتماد على الكهرباء واستهلاكها من قبل وحدة الضخ خلال موسم التدفئة. لذلك ، في حالات الانقطاع المتكرر للتيار الكهربائي ، يجب تركيب مضخة الدوران مع مصدر طاقة غير منقطع أو توصيلها بمولد كهربائي. العيب الثاني ليس حرجاً ، إذا اخترت الطاقة المناسبة للجهاز ، فسيكون استهلاك الكهرباء مقبولاً.

كمرجع. طورت الشركات المصنعة الرائدة لمعدات التدفئة مثل Grundfos (Grundfos) أو Wilo (Vilo) نماذج جديدة من الوحدات التي يمكنها توفير الطاقة. على سبيل المثال ، إذا قمت بشراء وتثبيت مضخة دوران Alpfa2 من ماركة Grundfos ، فسوف تغير الأداء تلقائيًا وفقًا لاحتياجات نظام التدفئة. صحيح أن سعره يبدأ من 120 دولارًا أمريكيًا. ه.

منتجات الجيل الجديد من Grundfos - طرازات Alpfa2 و Alpfa2L

جهاز ضخ

نظرًا لتزويد الجزء الثابت للمحرك بالطاقة ، يتم فصله عن الدوار باستخدام زجاج مصنوع من الفولاذ المقاوم للصدأ أو مادة الكربون.

العناصر الرئيسية التي تتكون منها مضخة الدورة الدموية هي:

• مبيت مصنوع من الفولاذ المقاوم للصدأ أو البرونز أو الحديد الزهر أو الألومنيوم ؛
• رمح الدوار والدوار.
• عجلة مع شفرات أو المكره ؛
• محرك.

كقاعدة عامة ، المكره عبارة عن بناء قرصين متوازيين ، متصلين ببعضهما البعض عن طريق شفرات منحنية شعاعيًا. يحتوي أحد الأقراص على فتحة يتدفق خلالها السائل. القرص الثاني يثبت المكره على عمود المحرك. يقوم المبرد الذي يمر عبر المحرك بوظائف التزييت والمبرد لعمود الدوار في المكان الذي تم فيه تثبيت المكره.

نظرًا لتزويد الجزء الثابت للمحرك بالطاقة ، يتم فصله عن الدوار بواسطة كوب مصنوع من الفولاذ المقاوم للصدأ أو مادة الكربون. سمك جدران الزجاج 0.3 مم. يتم تثبيت الدوار على محامل منزلقة من السيراميك أو الجرافيت.

2 - تصميم المضخة ، مزاياها وعيوبها ، الشركات المصنعة

تم تجهيز مضخات الدوران لسكة المنشفة المسخنة بمحرك كهربائي أحادي الطور مع دوار على شكل قفص سنجاب مع سرعة دوران ثابتة أو متغيرة.

الوحدة مصنوعة وفقا لنوع "الدوار الرطب". المكره (المكره) للمضخة ودوار المحرك الكهربائي يدوران في السائل الذي يتم ضخه. كما أنه يبرد الجزء الكهربائي ويشحم المحامل.

يتم فصل تجويف العمل "الرطب" ، الذي يدور فيه الدافع والدوار ، عن لفات المحرك بواسطة كوب من الفولاذ المقاوم للصدأ مضغوط بإحكام.

أجسام المضخات المخصصة للتوصيل برافعات التسخين مصنوعة من البرونز أو النحاس الأصفر ، والدفاعات مصنوعة من مواد بوليمر صديقة للبيئة ومقاومة للتآكل بسبب التجويف.

يمكن أن يكون العمود مصنوعًا من الفولاذ المقاوم للصدأ أو سيراميك الأكسيد ، المحمل العادي مصنوع من الجرافيت المشبع بالراتنجات الاصطناعية.

توفر الإنتاجية في نطاق 0.4-1.6 م 3 / ساعة ، مع الضغط المقابل 1.4-1.9 م (0.14-0.19 كجم / سم 2) تدفئة كاملة وموحدة للسخان في غرفة الحمام.

جهد التشغيل 220 فولت.

حجم توصيل الأنابيب ½˝.

مضخة التدوير في دائرة السكك الحديدية منشفة ساخنة

2.1 مزايا وعيوب المضخات ذات الدوار الرطب

• أبعاد ووزن صغير: طول التثبيت 80-180 مم. الوزن 1.2-2 كجم ؛
• القدرة على تركيب المضخة مباشرة على خط الأنابيب ؛
• وقت تشغيل طويل بدون صيانة دورية ؛
• استهلاك منخفض للطاقة: 7-40 واط ؛
• الصمت في العمل.

تشمل العيوب ما يلي:

• كفاءة منخفضة نسبيًا - تصل إلى 50 ؛
• تركيب لا غنى عنه للمضخة فقط في الوضع الأفقي لمحور دوران الدوار

أشهر الشركات المصنعة:

القيام بأعمال التركيب

يتم وضع مضخة الماء في نظام التدفئة من خلال المجرى الجانبي. ألق نظرة على رسمه وتعرف على العناصر الرئيسية:

يعد مخطط التوصيل الجانبي جيدًا لأنه يسمح لك بالتبديل من الدورة الدموية الطبيعية إلى الدورة الدموية القسرية في أي وقت. سيساعد أيضًا على استبدال مضخة الماء دون توقف وتصريف كل التدفئة.

• المضخة الدورانية (1) هي "الشخص" المؤثر الرئيسي في النظام ؛
• صمامات الإغلاق (3) - افصل المضخة عن التدفئة ؛
• صمام تجاوز (4) - يضمن حركة المبرد فقط من خلال المضخة أو على طول القناتين ؛
• مرشح الطين (2) - يوفر ترشيحًا خشنًا من الشوائب الميكانيكية الكبيرة.

دعونا نرى كيفية توصيل المضخة بغلاية التدفئة وما هو مطلوب لذلك. أولاً ، نفحص موقع التثبيت للعثور على مساحة خالية لاستيعاب التجاوز. في المرحلة التالية ، نقوم بتجميع العناصر الالتفافية ، وإعداد الصنابير ، والصواميل ، والنتوءات ، ومرشح الطين. نحتاج أيضًا إلى مجموعة من المفاتيح لربط العقد الفردية والأختام.

نبدأ في تجميع الممر الجانبي - نشكل قسمًا بمضخة مياه عن طريق ربط مرشح الطين والصنابير عليه. بعد ذلك ، ننتقل إلى فحص قسم الأنبوب الذي سيحدث فيه الربط. نقطع قطعة للصمام الجانبي ، ونأخذ المقطع بالمضخة ، ونقطع ثقوبًا له. بعد ذلك ، نقوم بلحام جميع العناصر وبعد ذلك فقط نقوم بتشديد جميع الوصلات الملولبة بالمفاتيح - لا يمكن القيام بذلك قبل اللحام.

بعد توصيل مضخة المياه بأرضية أو غلاية مثبتة على الحائط ، ننتقل إلى الأعمال الكهربائية - نقوم بتوصيل الأسلاك الكهربائية بالطاقة إلى المحطات. يوصى هنا بوضع آلة RCD منفصلة ، واختيار عينة لـ 1 أو 2 كيلو واط.

الخطوة التالية هي بدء تشغيل مضخة الماء. للقيام بذلك ، يجب ملؤه بالماء وإزالة الهواء منه. تتم إزالة قفل الهواء من خلال النازف المدمج أو من خلال القابس اللولبي. نفتح جميع الصنابير ، ونفتح البالوعة أو نفك القابس اللولبي ، وانتظر خروج الهواء وتدفق الماء. بعد ذلك ، نقوم بإغلاق النظام ومحاولة بدء تشغيل مضخة المياه. إذا كان الجهاز صاخبًا ، فهذا يعني أنه لم يخرج كل قابس الهواء - قمنا بفك برغي القابس جزئيًا وإبقاء النظام مفتوحًا حتى تختفي فقاعات الهواء.

ثم يبقى فقط ضبط سرعة دوران العمود بحيث يكون الأداء أقل قليلاً من المعتاد. لا حرج في تركيب مضخة مياه في نظام التدفئة بيديك ، لا - ما عليك سوى أن تكون قادرًا على العمل باستخدام الأدوات. في حالة حدوث مشاكل ، استشر المتخصصين.

الحاجة لمضخات الدوران

قبل أن نخبرك بكيفية تثبيت مضخة الدورة الدموية بشكل صحيح لتدفئة منزلك ، دعنا نتحدث قليلاً عن سبب الحاجة إليها في نظام التدفئة. ظهرت أنابيب بلاستيكية رفيعة للبيع مؤخرًا. أسلافهم هم أنابيب معدنية سميكة ذات قطر كبير. نظرًا لامتلاكهم لهامش أمان ثابتًا وزيادة الإنتاجية ، فقد كفلوا التدفق دون عوائق لسائل التبريد من خلال نظام التدفئة.

لم تكن هناك حاجة في السابق لمضخات المياه ، لأن الأنابيب السميكة لم تخلق مقاومة هيدروستاتيكية خطيرة. يجب أيضًا ملاحظة تصميم أجهزة التدفئة القديمة - لم تخلق أحجامها الداخلية المثيرة للإعجاب أي عقبات خاصة لتدفق المبرد. هنا فقط كان من الضروري تركيب الخطوط وفقًا لمخطط خاص:

• تم تركيب ماسورة عالية من المرجل ، ورفع المبرد فوق كل أجهزة التدفئة ؛
• تم تركيب خزان التمدد في أعلى نقطة ؛
• تم تركيب أنبوب الإمداد بزاوية بحيث يتدفق المبرد دون عائق نحو المشعات ؛
• يجب تركيب أنبوب الإرجاع بزاوية باتجاه غلاية التدفئة.

مثل هذا المخطط ، الذي لا يشمل مضخات المياه ، يوفر أداء تدفئة ممتازًا.

تم إنشاء المشاكل فقط إذا كان من الضروري تدفئة منزل كبير. في هذه الحالة ، يتدفق المبرد عبر النظام بصعوبة ، لأن الدائرة الكبيرة تخلق مقاومة عالية. كلما طالت الأنابيب وزادت السخانات ، زادت العوائق. في القصور المكونة من طابقين ، تصل المقاومة إلى أعلى القيم على الإطلاق. ونتيجة لذلك نرى:

يتم حل المشكلات التي تم التعبير عنها بطريقتين - دراسة أكثر شمولاً لمخطط نظام التدفئة أو استخدام مضخة مياه.

• تسخين غير متساوٍ لنظام التدفئة ؛
• الفروع الباردة
• ارتفاع درجة حرارة مياه الغلاية.
