مخطط إمداد الحرارة

تحليل المخطط

كما تفهم ، يتكون التجميع من المرشحات والمصعد والأجهزة والتجهيزات. إذا كنت تخطط للمشاركة بشكل مستقل في تثبيت هذا النظام ، فعليك فهم المخطط. مثال مناسب هو مبنى شاهق ، يوجد في الطابق السفلي دائمًا وحدة مصعد.

في الرسم التخطيطي ، يتم تمييز عناصر النظام بالأرقام:

1 ، 2 - تشير هذه الأرقام إلى خطوط الإمداد والعودة المثبتة في محطة التدفئة.

3.4 - خطوط أنابيب الإمداد والعودة المثبتة في نظام التدفئة للمبنى (في حالتنا ، هذا مبنى متعدد الطوابق).

6 - توجد تحت هذا الشكل المرشحات الخشنة ، والتي تُعرف أيضًا باسم مجمعات الطين.

يتضمن التركيب القياسي لنظام التدفئة هذا أجهزة التحكم ومجمعات الطين والمصاعد والصمامات. اعتمادًا على التصميم والغرض ، يمكن إضافة عناصر إضافية إلى العقدة.

مثير للاهتمام! اليوم ، في المباني متعددة الطوابق والشقق ، يمكنك العثور على وحدات المصاعد المجهزة بمحرك كهربائي. هناك حاجة لمثل هذه الترقية من أجل تنظيم قطر الفوهة. بفضل المحرك الكهربائي ، يمكنك ضبط ناقل الحرارة.

تجدر الإشارة إلى أن المرافق العامة تزداد تكلفة كل عام ، وهذا ينطبق أيضًا على المنازل الخاصة. في هذا الصدد ، يقوم مصنعو الأنظمة بتزويدهم بأجهزة تهدف إلى توفير الطاقة. على سبيل المثال ، قد تحتوي الدائرة الآن على منظمات التدفق والضغط ، ومضخات الدوران ، وحماية الأنابيب وعناصر معالجة المياه ، فضلاً عن الأتمتة التي تهدف إلى الحفاظ على الوضع المريح.

نوع آخر من مخطط عقدة المصعد الحراري لمبنى متعدد الطوابق.

أيضًا ، في الأنظمة الحديثة ، يمكن تركيب وحدة قياس الطاقة الحرارية. من الاسم يمكنك أن تفهم أنه مسؤول عن حساب استهلاك الحرارة في المنزل. إذا كان هذا الجهاز مفقودًا ، فلن تكون المدخرات مرئية. يسعى معظم أصحاب المنازل والشقق الخاصة إلى تركيب عدادات للكهرباء والماء ، لأنهم يدفعون أقل بكثير.

نظام تدفئة مستقل

السمة الرئيسية لهذا النظام هي وجود نقطة تجميع وسيطة. في المنازل السكنية الخاصة ، يمكن تنفيذه كمحطة تحكم (بما في ذلك لتقليل الضغط) ، ولكن هذا المخطط أصبح مستقلاً عن طريق دمج مبادل حراري. إنه يؤدي وظائف إعادة التوزيع العقلاني والمتوازن للتدفقات الساخنة ، وكذلك الحفاظ ، إذا لزم الأمر ، على نظام درجة الحرارة الأمثل. أي ، مع الاتصال المستقل لنظام التدفئة ، لا تعمل شبكة التدفئة على هذا النحو كمصدر مباشر للإمداد ، ولكنها توجه فقط التدفقات إلى نقطة تكنولوجية وسيطة. علاوة على ذلك ، وفقًا للإعدادات التي تم إجراؤها ، في إصدار أكثر استهدافًا ، يمكن توفير كل من مياه الشرب وإمدادات المياه الساخنة بالتدفئة والاحتياجات المنزلية الأخرى منها.

الأعطال الشائعة لتجميع المصعد

يمكن أن يكون سبب الأعطال الرئيسية لمصعد نظام التدفئة هو فشل الجهاز نفسه بسبب الانسداد أو زيادة القطر الداخلي للفوهة. أيضًا ، قد يكون سبب الانهيار هو انسداد الحوض. كسر صمامات الإغلاق وفشل إعدادات المنظم.

من الممكن تحديد انهيار وحدة المصعد في نظام التدفئة بفرق درجات الحرارة قبل وبعد الجهاز. إذا تم الكشف عن هبوط قوي ، فيمكن القول أن المصعد مكسور بسبب انسداد أو زيادة قطر الفوهة. ولكن بغض النظر عن الانهيار ، يتم إجراء التشخيص بواسطة متخصصين معتمدين. عند انسداد مجموعة المصعد ، يتم تنظيفها.

إذا زاد القطر الأولي بسبب التآكل ، فسيحدث خلل كامل في نظام التدفئة بالكامل.في الوقت نفسه ، لن تتلقى المشعات الموجودة في الغرف في الطابق العلوي طاقة حرارية كاملة ، وستزداد سخونة البطاريات في الشقق السفلية بشكل كبير. للتخلص من المشكلة ، يتم استبدال الفوهة بنظير جديد بالقطر المطلوب.

من الممكن الكشف عن انسداد مجمعات الطين في وحدة مصعد التدفئة عن طريق تغيير قراءات مستشعرات الضغط الموجودة مباشرة قبل وبعد الجهاز. لإزالة الملوثات في النظام الحراري ، يتم تفريغها باستخدام صنبور موجود في أسفل الحوض. إذا لم تؤد هذه الإجراءات إلى نتائج إيجابية ، فسيتم تفكيك الجهاز وتنظيفه ميكانيكيًا.

أعطال محتملة

يمكن أن يسمى العطل المتكرر عطل ميكانيكي للمصعد. قد يحدث هذا بسبب زيادة قطر الفوهة أو وجود عيوب في الصمامات أو انسداد الحوض. من السهل جدًا أن نفهم أن المصعد معطل - هناك انخفاضات ملحوظة في درجة حرارة الناقل الحراري بعد وقبل المرور بالمصعد. إذا كانت درجة الحرارة منخفضة ، فسيكون الجهاز مسدودًا ببساطة. في حالة وجود اختلافات كبيرة ، يلزم إصلاح المصعد. في أي حال ، عند حدوث عطل ، يلزم إجراء التشخيص.

يتم انسداد فوهة المصعد في كثير من الأحيان ، خاصة في المناطق التي تحتوي فيها المياه على العديد من المواد المضافة. يمكن تفكيك هذا العنصر وتنظيفه. في حالة زيادة قطر الفوهة ، يلزم تعديل هذا العنصر أو استبداله بالكامل.

تشمل الأعطال الأخرى ارتفاع درجة حرارة الأجهزة والتسريبات والعيوب الأخرى الكامنة في خطوط الأنابيب. بالنسبة للحوض ، يمكن تحديد درجة الانسداد من خلال مؤشرات مقاييس الضغط. إذا زاد الضغط بعد الحوض ، فيجب فحص العنصر.

مخطط وحدة تسخين المصعد

يوجد في أي مبنى ، بما في ذلك المنزل الخاص ، العديد من أنظمة دعم الحياة. واحد منهم هو نظام التدفئة. في المنازل الخاصة ، يمكن استخدام أنظمة مختلفة ، والتي يتم اختيارها اعتمادًا على حجم المبنى وعدد الطوابق وخصائص المناخ وعوامل أخرى. في هذه المادة ، سوف نحلل بالتفصيل ماهية وحدة التدفئة وكيف تعمل وأين يتم استخدامها. إذا كان لديك بالفعل مجموعة مصعد ، فسيكون من المفيد لك التعرف على العيوب وكيفية التخلص منها.

بعبارات بسيطة ، الوحدة الحرارية عبارة عن مجموعة من العناصر التي تعمل على توصيل شبكة التدفئة ومستهلكي الحرارة. بالتأكيد لدى القراء سؤال حول ما إذا كان من الممكن تثبيت هذه العقدة بمفردهم. نعم ، يمكنك قراءة الرسوم البيانية. سننظر فيها ، وسيتم تحليل مخطط واحد بالتفصيل.

المخطط المحدث للإمداد الحراري لبلدية مدينة يكاترينبورغ حتى عام 2030 ، وتحديثه لعام 2019

مخطط إمداد الحرارة لمدينة يكاترينبورغ

الكتاب الأول: الوضع الراهن في مجال إنتاج ونقل واستهلاك الطاقة الحرارية لأغراض الإمداد الحراري

التذييل 1. مصادر الطاقة في المدينة الملحق 2. الشبكات الحرارية للمدينة الملحق 3. الأحمال الحرارية للمستهلكين في المدينة ومنظمات شبكات الحرارة وفقًا للمتطلبات التي وضعتها حكومة الاتحاد الروسي في معايير الكشف عن المعلومات عن طريق الإمداد الحراري المنظمات ومنظمات الشبكة الحرارية والهيئات التنظيمية

الكتاب الثاني: الاستهلاك الحالي والمستقبلي للطاقة الحرارية لغرض إمداد الحرارة

الملحق 1. المواصفات الصادرة والموسعة للاتصال بشبكات التدفئة

كتاب 3.النموذج الإلكتروني لنظام الإمداد الحراري لبلدية "مدينة يكاترينبورغ" - لا يخضع للتنسيب وفقًا للمادة 19 من متطلبات إجراءات تطوير والموافقة على مخططات الإمداد الحراري ، التي تمت الموافقة عليها بموجب مرسوم صادر عن حكومة الاتحاد الروسي بتاريخ 22 فبراير 2012 رقم 154

الكتاب الرابع: التوازنات الحالية والمستقبلية للطاقة الحرارية لمصادر الطاقة الحرارية والحمل الحراري

الملحق 1. تقسيم أنظمة تدفئة المناطق حتى عام 2030. الحسابات الهيدروليكية الملحق 2. تقسيم المناطق (جزء رسومي)

الكتاب الخامس: خطة رئيسية لتطوير أنظمة الإمداد الحراري

كتاب 6

الكتاب السابع: مقترحات لبناء وإعادة بناء وإعادة تجهيز تقني لمصادر الطاقة الحرارية

الكتاب الثامن: مقترحات لبناء وإعادة بناء شبكات التدفئة

كتاب 9

كتاب 10. أرصدة الوقود المحتملة

الكتاب الحادي عشر: تقييم موثوقية الإمداد الحراري

الكتاب الثاني عشر: تبرير الاستثمارات في البناء والتعمير وإعادة التجهيز الفني

الكتاب 13. مؤشرات تطور أنظمة الإمداد بالحرارة

الكتاب 14. عواقب السعر (التعريفة) - لا تخضع للوضع وفقًا للفقرة 19 من متطلبات إجراءات تطوير والموافقة على مخططات الإمداد الحراري ، التي تمت الموافقة عليها بموجب مرسوم حكومة الاتحاد الروسي المؤرخ 22 فبراير 2012 لا .154

كتاب 15

الملحق 1. جزء رسومي

كتاب 16

كتاب 17

كتاب 18

قيم معامل الخلط

درجة الحرارة المقدرة في شبكة التدفئة ، درجة مئوية

درجة الحرارة المقدرة في نظام التدفئة ، درجة مئوية

يحدث التشغيل العادي للمصعد عند H / h = 8-12 (H هو الضغط المتاح عند المدخل ؛ h هي مقاومة نظام التدفئة).

يجب أن يؤخذ في الاعتبار أن قيمة الضغط المحسوب أمام المصعد تتناسب طرديًا مع مقاومة نظام التدفئة. لذلك ، فإن زيادة مقاومة نظام التدفئة ، على سبيل المثال ، بمقدار 1.5 مرة ، سيؤدي إلى زيادة الضغط المحسوب R بمقدار 1.5 مرة أيضًا.

توصيل بمضخة على وصلة مرور (ج). في حالة عدم إمكانية خلط الماء باستخدام المصعد ، قم بتركيب مضخة على العبور بين أنابيب الإمداد والعودة لنظام التدفئة. لا يمكن الخلط بمساعدة المصعد للأسباب التالية: الضغط عند نقطة التوصيل غير كافٍ للتشغيل العادي ؛ الطاقة الحرارية المطلوبة لوحدة الخلط كبيرة وتتجاوز قدرة المصاعد المصنعة (عادة أكثر من 0.8 ميجاوات - 0.7 جيجا كالوري / ساعة).

عند تركيب مضخات الخلط في المباني السكنية والعامة ، يوصى باستخدام مضخات صامتة لا أساس لها. عند تركيب مضخات الخلط المصممة للتدفق العالي ، يتم استخدام الطرد المركزي من النوع K و KM كمضخات خلط. تدفق المضخة G₂= 1.1 جرام₁، ويجب أن يكون الضغط مساوياً لـ H = 1.15h (حيث h هي مقاومة نظام التدفئة).

التوصيل بمضخة على أنبوب الإمداد لنظام التدفئة (د). يتم تركيب مضخة أنبوب الإمداد إذا كان من الضروري ، بالإضافة إلى خلط الماء ، زيادة الضغط في أنبوب الإمداد عند نقطة توصيل نظام التدفئة (الارتفاع الثابت لنظام التدفئة أعلى من الضغط في أنبوب الإمداد عند نقطة الاتصال).

تدفق المضخة G₃ = 1.1 (1 + يو) جي₁، ويجب أن يكون الضغط مساوياً لـ:

حيث h هي مقاومة نظام التدفئة ؛ ح_ن - الفرق بين الارتفاع الساكن لنظام التسخين والارتفاع البيزومتري في خط أنابيب الإمداد لشبكة التدفئة عند نقطة التوصيل ، م.

التوصيل بمضخة على خط أنابيب الإرجاع لنظام التدفئة (د). يتم تثبيت المضخة على أنبوب الإرجاع إذا كان من الضروري ، جنبًا إلى جنب مع مياه الخلط ، تقليل الضغط في أنبوب الإرجاع عند نقطة توصيل نظام التسخين (الضغط أعلى من ذلك المسموح به لنظام التدفئة). تدفق المضخة في هذه الحالة هو C₃ = 1.1 (1 + يو) جي₁ ويجب أن يكون للضغط قيمة توفر الضغط المطلوب في خط أنابيب الإرجاع.

اتصال مستقل (ه). إذا كان الضغط في خط أنابيب الإرجاع في شبكة التدفئة أعلى من الضغط المسموح به لنظام التدفئة ، وكان للمبنى ارتفاع كبير أو يقع في مكان مرتفع بالنسبة للمباني المجاورة ، فسيتم توصيل نظام التدفئة وفقًا لـ مخطط مستقل.

وفقًا لمخطط مستقل ، يُسمح بإرفاق المباني التي يبلغ ارتفاعها 12 طابقًا أو أكثر. يعتمد المخطط المستقل على فصل نظام التدفئة عن الشبكة الحرارية باستخدام مبادل حراري ، ونتيجة لذلك لا يمكن نقل الضغط في الشبكة الحرارية إلى الناقل الحراري لنظام التدفئة. يتم تدوير المبرد بمساعدة مضخات الدوران من النوع K و KM. يتم تحديد تدفق المضخة من خلال الصيغة

حيث Q هي قوة نظام التدفئة ، kJ / h (Gcal / h) ؛ C هي السعة الحرارية للماء ، J / (kg · h) ؛ تي₁₁، ت₂₂ - تصميم درجة حرارة الماء ، على التوالي ، في أنابيب الإمداد والعودة لنظام التدفئة ، درجة مئوية

يحدث أن تقع المنازل الخاصة الموجودة داخل المدينة بجوار شبكات التدفئة المركزية ، وبعضها متصل بها. بالطبع ، في الوقت الحالي ، الأولوية هي التدفئة الفردية ، وأصبحت التدفئة المركزية شيئًا من الماضي تدريجيًا. ولكن إذا كان المنزل متصلاً بالفعل بالشبكة أو كانت هناك مشاكل في النظام المستقل ، فأنت بحاجة إلى استخدام ما هو متاح. للتشغيل المشترك لمصدر الحرارة مع المستهلكين ، يتم استخدام نظام تدفئة مستقل ومستقل. سيتم توضيح ما هي عليه ، بالإضافة إلى إيجابيات وسلبيات كلا المخططين في هذه المادة.

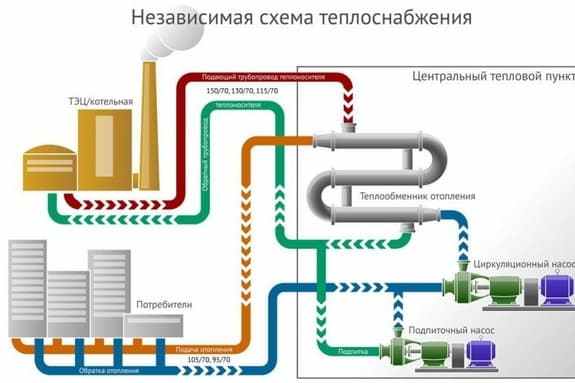

نظام تدفئة مستقل

في نظام تدفئة مستقل ، يتم فصل شبكة التدفئة المركزية وأنظمة توزيع الحرارة هيدروليكيًا. في شبكة التدفئة ، يتم تسخين الناقل الحراري ، ثم يدخل نقاط الحرارة الفردية للمستهلكين.

يحتوي النظام المركزي المستقل على رسم بياني حقيقي ومحسوب لدرجة الحرارة. في الرسم البياني الحقيقي ، تعتمد درجة الحرارة على الظروف الجوية. إذا لم يكن هناك صقيع كبير ، فستكون درجة حرارة المبرد أقل بكثير من درجة الحرارة المحسوبة. يحتوي الجدول الزمني المحسوب على درجة حرارة قصوى لسائل التبريد ويمكن أن تكون 105/70 درجة مئوية أو 95/70 درجة مئوية.

في المبادل الحراري ، يقوم المبرد الأساسي بنقل الحرارة إلى المرحلة الثانوية. يدور من خلال كل من الأنظمة.

السوائل التي تمر عبر التيار الكهربائي لا تدخل المنزل. يتم الحصول على التدفئة عن طريق نقل الحرارة.

ضع في اعتبارك مزايا نظام التدفئة المستقل:

• استخدام المبرد بدرجات حرارة مختلفة.
• من الممكن ضبط درجة الحرارة بمرونة ودقة في كل شبكة توزيع حرارة.
• المخطط التابع هو أكثر تكلفة بنسبة 40٪ للتشغيل من المخطط المستقل.
• عمر خدمة طويل.

العيب هو فقط تكلفة عالية في البناء.

نظام تدفئة مستقل مغلق

في الوقت الحاضر ، عند تركيب منازل مرجل جديدة ، أصبح مخططًا مستقلًا لتوصيل نظام التدفئة أكثر استخدامًا. يحتوي على دائرة دوران رئيسية وإضافية ، مفصولة هيدروليكيًا بواسطة مبادل حراري. أي أن المبرد من بيت الغلاية أو CHP يذهب إلى نقطة التسخين المركزية ، حيث يدخل المبادل الحراري ، هذه هي الدائرة الرئيسية. الدائرة الإضافية هي نظام تدفئة المنزل ، حيث يدور المبرد الموجود فيه من خلال نفس المبادل الحراري ، ويتلقى الحرارة من مياه الشبكة من غرفة الغلاية. يظهر مخطط تشغيل نظام مستقل في الشكل:

ولكن ماذا عن الإمداد المركزي بالمياه الساخنة ، لأنه من المستحيل الآن أخذها من الرئيسي ، ودرجة الحرارة مرتفعة للغاية هناك (من 105 إلى 150 درجة مئوية)؟ الأمر بسيط: يسمح مخطط التوصيل المستقل بتركيب أي عدد من المبادلات الحرارية اللوحية المتصلة بخطوط الأنابيب الرئيسية. أحدهما سيوفر التدفئة لنظام التدفئة في المنزل ، والثاني يمكن أن يجهز المياه للاحتياجات المنزلية. كيف يتم تنفيذ ذلك موضحة أدناه:

للتأكد من أن الماء الساخن يصل دائمًا إلى نفس درجة الحرارة ، يتم إغلاق دائرة DHW من خلال تنظيم المكياج التلقائي في خط أنابيب الإرجاع. في المباني السكنية ، يمكن رؤية خط إرجاع دوران الماء الساخن في الحمام ، ويتم توصيل قضبان المناشف الساخنة به.

من الواضح أن تشغيل نظام التدفئة المستقل له العديد من المزايا:

• لا تعتمد دائرة التدفئة المنزلية على جودة المبرد الخارجي وحالة الشبكات الرئيسية وانخفاض الضغط. يقع الحمل بأكمله على المبادل الحراري للوحة ؛
• من الممكن تنظيم درجة الحرارة في الغرف بمساعدة الصمامات الحرارية ؛
• يمكن ترشيح المبرد في دائرة صغيرة وتنظيفه من الأملاح ، والشيء الرئيسي هو أن الأنابيب في حالة جيدة ؛
• في نظام DHW سيكون هناك مياه صالحة للشرب تدخل إلى المنزل من خلال شبكة المياه الرئيسية.

ومع ذلك ، نظرًا لوجود سائل تبريد متسخ منخفض الجودة في الشبكة المركزية ، سيلزم التنظيف الدوري لنظام تدفئة مستقل ، أو بالأحرى ، مبادل حراري للوحة. لحسن الحظ ، هذا ليس بالأمر الصعب. عيب آخر هو ارتفاع تكاليف شراء المعدات ، وهي: المبادلات الحرارية ومضخات الدوران وصمامات الإغلاق والتحكم. لكن النظام المغلق أكثر موثوقية وأمانًا من النظام المفتوح ، فهو يلبي المتطلبات الحديثة أكثر ويتكيف بشكل أفضل مع المعدات الجديدة.

نظام التدفئة المعتمد

غالبًا ما يسمى النظام التابع بالنظام المفتوح. ويسمى كذلك ، لأنه يتم أخذ حامل حراري من أنبوب الإمداد لتزويد المنزل بالماء الساخن. غالبًا ما يستخدم المخطط التابع في المباني الإدارية والمباني متعددة الشقق والمباني الأخرى المخصصة للاستخدام العام. من سمات النظام المفتوح أن المبرد يتدفق عبر الشبكات الرئيسية ويدخل المنزل على الفور.

إذا كانت درجة حرارة الناقل الحراري في خط أنابيب الإمداد لا تزيد عن 95 درجة مئوية ، فيمكن توجيهها إلى أجهزة التدفئة. ولكن إذا تجاوزت درجة الحرارة 95 درجة مئوية ، فمن الضروري تركيب مجموعة مصعد عند مدخل المنزل. بمساعدتها ، يتم خلط الماء الذي يأتي من مشعات التسخين في المبرد الساخن لخفض درجة حرارته.

في السابق ، لم يول أحد اهتمامًا خاصًا لمعدل تدفق المبرد ، لذلك غالبًا ما كان يتم استخدام هذا المخطط. لا يتطلب نظام التدفئة المعتمد تكاليف تركيب كبيرة

لتزويد المنزل بالماء الساخن ، لا داعي لوضع أنابيب إضافية.

ولكن بالإضافة إلى المزايا المذكورة أعلاه ، يمكن للمرء أيضًا التمييز بين عيوب نظام التدفئة التابع:

1. من الصعب ضبط نظام درجة الحرارة في المبنى. تفشل الصمامات بسرعة بسبب الجودة الرديئة للناقل الحراري.
2. تدخل الأوساخ والصدأ المختلفة من الأنابيب الرئيسية إلى مشعات التدفئة. تواصل مشعات الصلب والحديد الزهر عملها دون أي تغييرات. لكن في بطاريات الألومنيوم ، يؤثر دخول الصدأ والأوساخ سلبًا على العمل.
3. على الرغم من أن المبرد يمر بجميع عمليات التحلية والتنقية المطلوبة ، إلا أنه لا يزال يمر عبر خطوط الأنابيب الرئيسية الصدئة. وفقًا لذلك ، لا يمكن أن يكون المبرد من نوعية جيدة. يعتبر هذا العامل عيبًا كبيرًا ، حيث يتم استخدام المبرد لإمداد المياه.
4. بسبب أعمال الإصلاح ، غالبًا ما يحدث انخفاض في الضغط في النظام أو حتى المطرقة المائية. يمكن أن تؤثر هذه المشاكل بشكل خطير على تشغيل مشعات التدفئة الحديثة.

سلبيات نظام التدفئة المستقل

بطبيعة الحال ، فإن إدخال معدات تنظيمية وأدوات إضافية في البنية التحتية سيكلف الكثير. إذا أخذنا في الاعتبار استخدام المرجل أو المبرد بدعم من مضخة الدوران كوحدة تسخين رئيسية ، فيمكننا التحدث عن 500-700 ألف روبل. في هذا الصدد ، تتباعد أنظمة التدفئة المستقلة والمستقلة بشكل جذري. بالمناسبة ، يمكن للوصلة التابعة الاستغناء عن تكاليف ملموسة. شيء آخر هو أنه في منزل خاص ، عادة ما يقوم الملاك بإدخال غلايات ومراجل فعالة إلى حد ما في الشبكة. بالإضافة إلى ذلك ، يتم ملاحظة متطلبات الأمان العالية من بين أوجه القصور. هذا لا يعني أن الدائرة المستقلة ذات الطبقات المتعددة من الأنابيب تشكل في حد ذاتها خطرًا كبيرًا ، لكن توسيع الشبكة بالاتصال بعشرات الأجهزة الوسيطة يفرض مسؤولية كبيرة على المستخدم عند تشغيل النظام.

يُنظر الآن إلى الخطوط المعتمدة لتوصيل المبردات على أنها عفا عليها الزمن ، وخطوط مستقلة كحل أكثر وظيفية وتوازنًا ومريحًا. ولكن ما هو نوع نظام التدفئة المناسب إذا كنا نتحدث عن منزل خاص متوسط ​​مع كمية نموذجية من استهلاك الطاقة؟ في البداية ، يمكنك التركيز على تكوينات معينة للأنظمة المستقلة ، ولكن لا تنس الفروق الدقيقة التالية:

• إذا كانت هناك صعوبات فنية في ترتيب معدات التدفئة ، فسيكون النظام التابع أكثر تبريرًا.
• إذا لوحظ انقطاع التيار الكهربائي بشكل دوري ، فسيتعين شراء مولد مستقل مع المبادل الحراري.
• كلما طالت فترة التسخين ، كلما كان الانتقال إلى نظام تابع أكثر ربحية.
• بالنسبة للداشا ، ومن حيث المبدأ ، الكائنات منخفضة التكلفة من حيث الطاقة الحرارية ، على المدى الطويل ، يُنصح بالاختيار لصالح اتصال مستقل.

مقارنة الحلول

إن المخطط المعتمد لتوصيل التدفئة له ، في جوهره ، ميزة واحدة فقط ، ولكنها ميزة مهمة للغاية - رخص التنفيذ. يمكن تجميع مجموعة مصعد لمنزل ريفي صغير بيديك من صمامات من فئة المستهلك

ملحوظة على خلفية توزيع البطاريات في جميع أنحاء المنزل سيكون فقط سعر تصنيع فوهة - الوحيدة الحصرية المصنوعة ، والتي يحدد قطرها الطاقة الحرارية للمصعد.

ما هو أصل نظام مستقل؟

تحكم بدرجة الحرارة أكثر مرونة بشكل لا يضاهى للناقل الحراري لنظام التدفئة. يكفي فقط تقليل تدفق المبرد عبر المبادل الحراري - وسيصبح المنزل أكثر برودة.

• النتيجة العملية للتعديل المرن للتدفئة لاحتياجات المنزل هي الكفاءة. بالنسبة للنظام التابع ، يقدر بنسبة 10-40 في المائة.
• أخيرًا ، الشيء الرئيسي: في نظام تابع ، نحن مجبرون على استخدام المياه مع الكثير من التلوث. يحمل الرمل والحجم والكثير من الأملاح المعدنية.

نحن لا نتحدث عن استخدام المياه كمياه للشرب ، علاوة على ذلك ، في بعض المناطق ، من غير المرغوب فيه أن تغسل بماء الصنبور الساخن. تتيح الدائرة المستقلة استخدام المياه النقية أو حتى المبردات غير المجمدة كمبرد.

بالنسبة لاحتياجات إمداد الماء الساخن ، لا توجد مشكلة في تسخين مياه الشرب.

مخطط حراري بديل

النظام الآلي

الغرض الرئيسي من الوحدة الآلية هو التحكم في نظام درجة الحرارة ومعدل تدفق المبرد داخل نظام التدفئة ، اعتمادًا على درجة الحرارة خارجها. لتشغيل مثل هذه العقدة ، من الضروري أن يكون لديك مصدر للكهرباء بطاقة كافية. ولكن على الرغم من كل الابتكارات في مجال تقنيات التدفئة ، لا تزال وحدة المصعد تحظى بشعبية في مؤسسات المرافق.

حتى الآن ، تحظى المصاعد في نظام التدفئة بمحرك ضبط كهربائي بشعبية. بالإضافة إلى ذلك ، يصبح من الممكن التحكم في تدفق المبرد دون تدخل بشري.نظرًا لحقيقة أن هذه المعدات لها مزايا لا يمكن إنكارها ، فلا توجد شروط مسبقة لاستبدالها بالمرافق في المستقبل القريب.

مقارنة بين الموثوقية والمتانة

تُظهر ممارسة تشغيل الأنظمة المعقدة تقنيًا ومتعددة المستويات أنها أقل قابلية للصيانة ويجب في كثير من الأحيان إخضاعها لعمليات تفتيش وقائية مع إجراءات الصيانة. لا يمكن القول أن الاتصال المستقل لنظام التدفئة يقلل من المستوى العام للموثوقية والأمان (يزداد في بعض الحالات) ، ولكن يجب أن تكون أساليب تنفيذ إجراءات الإصلاح والترميم على مستوى مختلف وأكثر مسؤولية.

كحد أدنى ، ستكون هناك حاجة إلى زيادة موارد العمل والوقت عند فحص المبادل الحراري والأنابيب المجاورة. يمكن أن تؤدي الحوادث المحتملة غير المنضبطة في هذه العقدة إلى تلف خط الأنابيب. لذلك ، يوصي الخبراء بتركيب العديد من أجهزة الاستشعار مع التحكم في الضغط ودرجة الحرارة والشد. توفر أحدث خزانات التجميع أيضًا استخدام مجمعات التشخيص الذاتي للمراقبة المستمرة لحالة النظام. بالنسبة للبنية التحتية للتدفئة المغلقة ، فإن تجهيزات التحكم والقياس هذه لن تكون ضرورية لها أيضًا ، ولكن في هذه الحالة ، فإن حاجتها ليست عالية جدًا.
