نظام صرف صحي منفصل
إذا كانت شبكة الصرف الصحي تتكون من خطين أو أكثر من خطوط الأنابيب التي يتم من خلالها نقل النفايات من مختلف الأنواع ، فإن هذا النظام يسمى نظام منفصل. في المقابل ، تنقسم شبكات الصرف الصحي لهذا النظام إلى نوعين:
- منفصلة تماما
- منفصلة غير كاملة.
أنظمة النوع الأول عبارة عن شبكة من الأنابيب المنفصلة تحت الأرض للمصارف المنزلية والصناعية ومصارف مياه الأمطار ، والتي يتم نقلها دون خلط إلى نقاط التصريف.

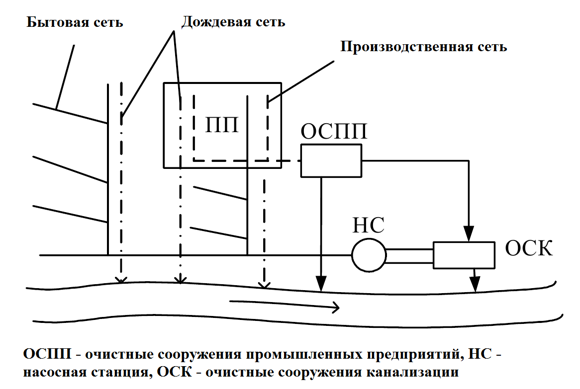

الشكل 1 - نظام صرف صحي منفصل كامل
في مثل هذه الشبكات ، يمكن معالجة مياه الصرف الصحي من منشأ منزلي وصناعي في محطات معالجة مياه الصرف الصحي البلدية معًا ، أو إدخالها فورًا إلى المسطحات المائية بعد المعالجة والترشيح في نظام المعالجة الصناعية. مشكلة كبيرة لهذه النظم هي قضية تنقية هطول الأمطار في الغلاف الجوي من التلوث. لحلها ، تم بناء محطات التنظيف المحلية في شبكات الصرف الصحي قبل إطلاقها في الخزان.
الخيار الثاني هو ترتيب الهياكل المركزية التي تمنع التلوث من دخول المسطحات المائية. في هذه الحالة ، تدخل مياه الأمطار من خلال مجمّع مجاري العاصفة الرئيسي.
تم تصميم كلا النظامين الفرعيين بغرف فصل.
نظام الصرف الصحي السبائكي
يتكون نظام السبائك المشترك من خط أنابيب واحد يتم من خلاله إزالة جميع أنواع مياه الصرف الصحي - المنزلية والصناعية ومياه الأمطار - ، وبعد ذلك يتم إرسالها إلى محطات المعالجة. أثناء هطول الأمطار الغزيرة ، قد تفيض هذه الأنظمة. لتجنب ذلك ، تم تصميم مصارف العواصف وتنظيمها على المجمع الرئيسي. من خلالهم ، يتم تصريف جزء من خليط مياه الصرف الصحي دون معالجة في أقرب خزان.
الشكل 3 - المجاري السبائكية
يعتمد حجم المياه التي يتم تصريفها على قدرة الخزان على التنقية الذاتية وتدفق المياه في النهر. كلما زاد التدفق ، كلما زاد التدفق ، عندما تفيض الشبكات ، يُسمح بتصريفها في النهر دون معالجة. يعتمد الحجم المسموح به من مياه الصرف الصحي في الخزان أيضًا على وضع مصارف مياه الأمطار. في تلك المرافق التي تقع بالقرب من محطات المعالجة وفي نهاية المجمع ، يُسمح بتصريف المزيد من مياه الصرف الصحي.
أنظمة الصرف الصحي المركبة وشبه المنفصلة
يُطلق على نظام الصرف والصرف الصحي المشترك إذا كان الكائن الذي يخدمه مزودًا بأنظمة منفصلة ومركبة كاملة في أجزائه المختلفة. غالبًا ما تتشكل مثل هذه المخططات في المستوطنات تاريخيًا مع نموها.
نظام آخر يستخدم غالبًا لترتيب شبكات الصرف الصحي يسمى نظام شبه منفصل. وهي ، مثل شبكة منفصلة غير مكتملة ، تتكون من شبكتين: العاصفة ونقل مياه الصرف الصحي المنزلية والصناعية. ولكن ، على عكس المنفصل ، يتم ترتيب المجمعات الرئيسية بشكل مشترك لجميع أنواع المياه.
الشكل 4 - نظام الصرف الصحي شبه المقسم
شبكة العواصف ، قبل دخول المجمع الرئيسي ، مجهزة بغرف منفصلة تصب مباشرة في الخزان مع الجريان السطحي بكثافة هطول الأمطار ، عندما يفيض نظام خطوط الأنابيب والمجمع الرئيسي. في هذه الحالة ، لا تمر بعض مياه الأمطار بعملية المعالجة. مرافق تنقية المياه الصناعية (تصميم).
