كيفية توصيل المبرد بأنابيب البولي بروبلين

ملامح الأنابيب من البولي بروبلين

الميزة الرئيسية لأنابيب البروبيلين ، كما تبدو في الصورة ، هي القدرة على إنشاء دائرة تسخين لأي تصميم. إذا تم استخدام مخطط أنابيب معقد نوعًا ما لمشعات التدفئة لتجهيز نظام الإمداد الحراري ، فمن الممكن تمامًا استخدام منتجات البولي بروبيلين. ولكن يجب أن يؤخذ في الاعتبار أن خط الأنابيب الطويل يتميز بدرجة عالية من فقدان الحرارة.

قبل إنشاء نظام تدفئة ، يجب على مالك العقار التفكير مليًا في كل شيء ، وقد يكون من الأفضل تبسيطه وبالتالي زيادة كفاءة إمداد الحرارة. ليست هناك حاجة لاستخدام ثنيات الأنابيب و "المطاحن" عند تشكيل مجموعة أنابيب الرادياتير. يمكن إجراء الاتصال بين أنابيب البولي بروبلين بإحدى طريقتين. الأول هو اللحام. تعتبر هذه الطريقة الأكثر موثوقية ويتم استبعاد التسرب مع العمل عالي الجودة.

طريقة الاتصال الثانية هي استخدام التركيبات. لكن هذه الطريقة أقل موثوقية: في حالة الحد الأدنى من الإزاحة ، يبدأ المبرد في التسرب. عند إجراء ربط المشعات ومن الممكن عدم إجراء اتصال ، فمن الأفضل بالتأكيد استخدامه.

تتميز منتجات البولي بروبلين الحديثة لخطوط الأنابيب ، المصنعة باستخدام أحدث التقنيات ، بخصائص ملحوظة:

في الوقت نفسه ، هناك قيود تتعلق بتركيب أنابيب البولي بروبلين بالقرب من غلاية التدفئة ، والتي من الأفضل معرفتها مسبقًا قبل تثبيت النظام وقبل تشغيل بطارية التدفئة.

لا يجوز بأي حال من الأحوال استخدام شريط السحب أو الدخان. من المعروف أنه عند تسخينها ، يمكن أن تنخفض الحشوات المطاطية بشكل كبير وفي بعض الحالات يمكن إيقاف إمداد الغاز. في الوقت نفسه ، غالبًا ما تشتعل النيران في شريط السحب أو الدخان من درجات الحرارة المرتفعة ، مما يؤدي إلى عواقب وخيمة إلى حد ما. بعد اكتمال مد أنابيب التدفئة ، حتى يتم تشغيل البطارية ، يجب فحص كل شيء بعناية.

كيفية عمل تجاوز لمبرد التدفئة ، تفاصيل الفيديو:

الغرض من نظام التدفئة

في منزل أو شقة خاصة ، يجب دائمًا ضبط درجة الحرارة المثلى. والتي تتراوح من 18 إلى 25 درجة. في فصل الشتاء ، لا يمكن تحقيق هذا المؤشر إلا من خلال نظام تدفئة عالي الجودة. يجب أن تتوافق كفاءتها مع مساحة المبنى ، ويجب أيضًا تحديد مخطط توصيل الرادياتير بشكل صحيح.

السخانات هي التي تعوض فقدان الحرارة ، وهو أمر إلزامي في أي غرفة ، لأن الحرارة تخرج من خلال النوافذ والأبواب وحتى عناصر الاتصال.

من الضروري بشكل خاص الانتباه إلى المخططات الموجودة لتوصيل مشعات التدفئة واختيار الخيار الأفضل. يُنصح بالاختيار حتى في مرحلة بناء منزل أو شقة ، ولكن غالبًا ما يتعين عليك تغيير نظام رديء الجودة ، حتى تتمكن من العمل في منزل أو شقة خاصة منتهية بالفعل

لكن في هذه الحالة ، سيكون التثبيت أكثر تعقيدًا وتحديدًا.

الأفضل هو توصيل مشعات التدفئة بنظام التدفئة المركزية ، لأنه في هذه الحالة يتم الحصول على نظام فعال وموثوق يوفر تدفئة موحدة وثابتة في فصل الشتاء. ومع ذلك ، تقع العديد من المنازل الخاصة على مسافة معينة من المدينة ، لذلك ليس من الممكن دائمًا استخدام اتصال بالتدفئة المركزية.

لهذا السبب يتعين عليك إنشاء أنظمة مستقلة خاصة بك في منزل خاص. التي:

• يجب أن تتمتع بكفاءة عالية ؛
• إذا كنت تريد أن تفعل كل شيء بمفردك ، فيمكنك مشاهدة فيديو التدريب لتجنب الأخطاء ؛
• يجب تشكيل العديد من العقد وتعديلها بشكل صحيح ؛
• يجب أن يتم التثبيت وفقًا لجميع المتطلبات والشروط ؛
• يجب توفير أنابيب موثوقة وصحيحة للنظام.

ما هي العوامل التي تؤثر على كفاءة نظام التدفئة؟

لضمان تدفئة موحدة وعالية الجودة للمباني في المنزل ، من المهم معرفة العناصر التي تؤثر عليها. وتشمل هذه:

• الأسلاك الصحيحة للشبكة ، مما يؤثر على كفاءة التدفئة ومدى تسخين الغرف بالتساوي ، كما تعتمد تكلفة التدفئة على ذلك ؛
• المعدات المختارة جيدًا للنظام ، والتي من الضروري إجراء حسابات معينة تسمح لك بتحديد الكفاءة والطاقة والمعلمات الأخرى التي يجب أن تحتوي عليها العناصر الرئيسية ، وحتى استهلاك الوقود يعتمد على ذلك ؛
• التثبيت الصحيح للمكونات والعناصر الرئيسية لنظام التدفئة ، والتي تشمل خطوط الأنابيب والمشعات والتجهيزات وحتى غلاية بمضخة ، لأنه إذا تم تنفيذ أي إجراءات بشكل غير صحيح ، فإن التسخين إما لن يعمل على الإطلاق أو يعمل بشكل سيئ ، لذلك يُنصح بمشاهدة التدريب بالفيديو مسبقًا.

لذلك ، قبل تنفيذ تركيب جميع عناصر التسخين ، من الضروري التركيز على الحسابات واختيار مخطط التوصيل لمشعات التدفئة. من الضروري اختيار البطاريات نفسها ، والتي سيكون لها الكفاءة المطلوبة وخصائص أخرى. يجب شراء أنواع أخرى من المنتجات المعدة للتركيب ، ويجب أن تكون عالية الجودة. يجب أن يتم العمل نفسه يدويًا فقط بعد دراسة التعليمات ومقاطع الفيديو بإجراءات متسلسلة بعناية.

سعر الأنابيب بالنسبة للجودة

يتم تركيب بطارية التسخين باستخدام الأنابيب. عند اختيار هذه المنتجات ، يجدر النظر في مادة التصنيع التي لها خصائص مختلفة.

يجدر تحديد نوع المشعات. يتم ربط مبرد التسخين المصنوع من الحديد الزهر بأنابيب مصنوعة من أي مادة.

صلب

السخانات ثنائية المعدن مرتبطة بخطوط فولاذية. تستخدم آلة لحام للتوصيل. تستخدم التركيبات الملولبة كمثبتات ربط.

تُستخدم منتجات الصلب في الأنظمة ذات الدوران الطبيعي ، عند الحاجة إلى خط أنابيب ذو مقطع عرضي كبير. القوة هي إحدى نقاط قوة المادة.

تتميز التصاميم بمقاومة درجات الحرارة العالية والإنتاجية. في الوقت نفسه ، يمكن أن تدوم الأنابيب الفولاذية أكثر من 100 عام.

غالبًا ما تستخدم الأنابيب الفولاذية في نظام التدفئة في المنازل الخاصة

يوصى باستخدام نماذج غير ملحومة للتخلص من مخاطر التسرب.

يتطلب ربط مشعات التدفئة مهارات معينة.

البلاستيك المعدني: نقوم بذلك مع منظم الحرارة

ترتبط أنواع مختلفة من مشعات التسخين بخطوط من البلاستيك المعدني ، ولكن في ظل ظروف معينة:

1. يتم استخدام هذه الأنابيب في أنظمة ذات ضغط محدود.
2. أثناء التثبيت ، يتم استخدام تركيبات الضغط.
3. إذا تم استخدام تركيبات الضغط ، فسيلزم وجود جهاز معاير لمنع الحلقات O من الحركة.

تجمع هذه المادة بين صفات المواد البلاستيكية والفولاذية. البلاستيك المعدني له هيكل متعدد الطبقات. داخل السخان مجهز بسطح أملس يمنع تكون الرواسب.

الهياكل سهلة التجميع. يتم التقاطهم بدون معدات خاصة.

مادة البولي بروبيلين مقترنة بمجموعة الربط

يوصى باستخدام أنابيب البولي بروبلين للأنظمة المستقلة.هذه المادة صلبة ، لذا فهي تنحني تحت نصف قطر كبير.

مطلوب المزيد من تركيبات الزاوية أثناء التثبيت. يتم التوصيل باستخدام وحدة لحام. هذه المادة لن تصدأ أو تسد. تشمل المزايا مقاومة البيئات العدوانية. هذه الأنابيب مقاومة للصقيع ومقاومة لدرجات الحرارة القصوى.

شاهد الفيديو

تساهم الأنابيب الكفؤة من المشعات في التشغيل الفعال لهيكل التسخين بأكمله. ربط مشعات التدفئة ليس بالمهمة الصعبة ويمكن للجميع القيام بذلك.

ميزات توصيل المبرد بالأنابيب

يجب عمل الأنابيب بشكل صحيح ، ومن المهم الانتباه إلى التوصيل الصحيح للجهاز بخط الأنابيب. من المهم أن يكون الاتصال مغلقًا. في كثير من الأحيان ، يتم استخدام الحامل القطري ، ولكن يمكن استخدام خيارات أخرى.

في كثير من الأحيان ، يتم استخدام الحامل المائل ، ولكن يمكن تطبيق خيارات أخرى.

• يتكون الاتصال أحادي الاتجاه من حقيقة أن أنبوب إمداد سائل التبريد (أعلى) وأنبوب إرجاع (أسفل) متصلان بجزء واحد من الجهاز. يتيح لك ذلك زيادة الكفاءة ، حيث يتم تسخين جميع أقسام البطارية بالتساوي. هذا الخيار مناسب للمباني المكونة من طابق واحد والتي يوجد بها العديد من الأقسام في المبرد الواحد.
• يعتبر الوصلة السفلية مثالية للتدفئة تحت الأرضية. هنا ، يتم توصيل الإمداد والعودة أسفل الأقسام المقابلة لبعضها البعض. يعتبر عيب هذا الخيار هو الكفاءة المنخفضة ، حيث يتم تسخين المشعات بشكل غير متساو في الجزء العلوي.
• الوصلة المائلة مخصصة للأجهزة ذات الأقسام المتعددة. هنا ، يمر المبرد أولاً عبر صنبور Mayevsky والقابس ، ثم يدخل البطارية نفسها. المبرد يتحرك في اتجاه ، لذلك يتم ضمان معدل نقل حرارة مرتفع.

وبالتالي ، إذا تم تحديد مخطط توصيل البطارية بشكل صحيح وتم إجراء التثبيت بشكل صحيح ، فيمكنك الحصول على تدفئة عالية الجودة وموحدة وموثوق بها مع استهلاك الوقود الأمثل. يجب تنفيذ الربط بشكل صحيح ، ويجب توصيل جميع العقد بإحكام وبشكل آمن. يُنصح بمشاهدة مقطع الفيديو التدريبي على موقعنا مسبقًا ، والذي سيوفر التسلسل الصحيح للخطوات ويتحدث عن الأخطاء والمشكلات المحتملة. لا تعتمد التسخين المنتظم فحسب ، بل تعتمد أيضًا على سلامة التسخين على النتيجة.

مخطط ومراحل توصيل غلاية تسخين الغاز بنظام التدفئة ميزات تركيب مشعات التدفئة مخطط لتوصيل الألواح الشمسية عشرة لمشعات التدفئة

قواعد تركيب العناصر الهيكلية الرئيسية

يجب بالضرورة أن يتوافق العمل في تنظيم نظام التدفئة تمامًا مع متطلبات المهنيين ذوي الخبرة المؤهلين تأهيلا عاليا. خلاف ذلك ، فإن نتائج مجموعة من التدابير لإنشاء نظام في المنزل ستكون شيئًا لا يلبي بوضوح توقعات المستخدمين في المستقبل.

يعد النهج المسؤول لتركيب المشعات في النظام نقطة مهمة للغاية ، والتي لا ينبغي بأي حال من الأحوال تفويتها طوال فترة العمل بأكملها. وبالتالي ، طرح المتخصصون مجموعة كاملة من المتطلبات ، من بينها ما يلي:

• يجب تثبيت البطارية على مسافة حوالي عشرة سنتيمترات من سطح الأرض ؛
• يجب ألا تكون عتبة النافذة أقرب إلى المبرد من عشرة سنتيمترات ؛
• عند توصيل عقد الجهاز بالجذع ، يجب عليك تنفيذ جميع الإجراءات المنصوص عليها مسبقًا من قبل الشركة المصنعة لمنتج معين ؛
• يجب ترك مسافة لا تقل عن سنتيمترين بين الحائط والجهاز.

حتى المبتدئ يمكنه رسم مثل هذا الرسم التخطيطي

بفضل سنوات عديدة من المتخصصين المحليين تقريبًا وأساتذة "المنزل" ، تم تطوير خوارزمية معينة من الإجراءات في توصيل البطاريات:

• في مكان الموقع المستقبلي للجهاز ، من الضروري تحديد المناطق التي سيتم وضع الأقواس عليها ؛
• لا تلجأ إلى التجارب من خلال تثبيت الأقواس ، فقط قم بتثبيتها على الحائط ؛
• قبل تثبيت الجهاز ، تحتاج إلى إعداده ، أي تثبيت عناصر من صمامات الإغلاق والتحكم عليه (في هذه المرحلة ، ما يسمى برافعات Mayevsky) ؛
• بعد التحقق من التثبيت الصحيح لصمامات الإغلاق والتحكم ، يجب أن تشرع في تثبيت العناصر المتبقية ، من بينها مجموعة متنوعة من المقابس ، وكذلك الصمامات ؛
• بطارية معدة بالكامل. يتم تثبيتها في المكان المخصص للغرفة ، ثم يتم إصلاح اتصالها بالأقواس ؛
• حاول ضبط الجهاز بعناية بحيث يكون ثابتًا وآمنًا على الطاولة ، وتحقق من جميع التوصيلات ؛
• تتمثل إحدى الخطوات الأخيرة في توصيل المنتج بالنظام بشكل قطري أو أحادي الجانب أو سفلي ؛
• من الضروري الآن الضغط على اختبار الهيكل ، ثم السماح لسائل التبريد بالدخول إلى الجهاز (سيضمن ذلك إحكام التوصيلات بين الأنبوب والمنتج ، وأن كل شيء يعمل على النحو المتوخى في المشروع).

كما ترى ، فإن الخوارزمية بسيطة للغاية وتقع في نطاق سلطة أي خبير مبتدئ.

مخطط تقريبي لتدفئة المبرد

نظام التدفئة في منزلك: تم تحديث مخططات أنابيب المبرد المختلفة: 14 يونيو 2017 بواسطة: Lesy

كيفية تثبيت

الآن حول كيفية تعليق المبرد. من المستحسن للغاية أن يكون الجدار خلف الرادياتير مسطحًا - فمن الأسهل العمل بهذه الطريقة. تم وضع علامة منتصف الفتحة على الحائط ، يتم رسم خط أفقي 10-12 سم أسفل خط عتبة النافذة. هذا هو الخط الذي يتم على طوله تسوية الحافة العلوية للسخان. يجب تثبيت الأقواس بحيث تتوافق الحافة العلوية مع الخط المرسوم ، أي أنه أفقي. هذا الترتيب مناسب لأنظمة التدفئة بالتدوير القسري (بمضخة) أو للشقق. بالنسبة للأنظمة ذات الدورة الدموية الطبيعية ، يتم عمل منحدر طفيف - 1-1.5٪ - على طول مسار المبرد. لا يمكنك فعل المزيد - سيكون هناك ركود.

التركيب الصحيح لمشعات التدفئة

جدار جبل

يجب أن يؤخذ ذلك في الاعتبار عند تركيب خطافات أو أقواس لمشعات التدفئة. يتم تثبيت الخطافات مثل المسامير - يتم حفر ثقب بقطر مناسب في الحائط ، ويتم تثبيت وتد بلاستيكي فيه ، ويتم تثبيت الخطاف فيه. يمكن تعديل المسافة من الجدار إلى السخان بسهولة عن طريق شد جسم الخطاف وفكه.

السنانير لبطاريات الحديد الزهر أكثر سمكًا. هذا هو السحابات للألمنيوم والمعدنين

عند تثبيت خطافات مشعات التدفئة ، يرجى ملاحظة أن الحمل الرئيسي يقع على السحابات العلوية. يستخدم الجزء السفلي فقط للتثبيت في وضع معين بالنسبة للجدار ويتم تثبيته بمقدار 1-1.5 سم أقل من المجمع السفلي. خلاف ذلك ، لن تتمكن ببساطة من تعليق المبرد.

أحد الأقواس

عند تثبيت الأقواس ، يتم وضعها على الحائط في المكان الذي سيتم تركيبها فيه. للقيام بذلك ، قم أولاً بتوصيل البطارية بموقع التثبيت ، وابحث عن مكان "ملائم" للحامل ، وحدد المكان على الحائط. بعد وضع البطارية ، يمكنك إرفاق الدعامة بالحائط وتحديد موقع السحابات الموجودة عليه. في هذه الأماكن ، يتم حفر الثقوب ، وإدخال المسامير ، ويتم تثبيت الحامل على البراغي. بعد تثبيت جميع السحابات ، يتم تعليق المدفأة عليها.

تثبيت الأرضية

لا يمكن أن تحمل كل الجدران حتى بطاريات الألمنيوم الخفيفة. إذا كانت الجدران مصنوعة من الخرسانة خفيفة الوزن أو مغلفة بجدار جاف ، فيجب تركيب الأرضية. تأتي بعض أنواع مشعات الحديد الزهر والفولاذ بأرجل على الفور ، لكنها لا تناسب الجميع من حيث المظهر أو الخصائص.

أرجل لتركيب مشعات الألومنيوم والمعدن على الأرض

يمكن تركيب مشعات أرضية من الألومنيوم والمعدن. هناك أقواس خاصة لهم. يتم تثبيتها على الأرض ، ثم يتم تثبيت سخان ، ويتم تثبيت المجمع السفلي بقوس على الأرجل المثبتة. تتوفر أرجل مماثلة بارتفاع قابل للتعديل ، وهناك أرجل ثابتة. طريقة التثبيت على الأرض قياسية - على المسامير أو المسامير ، اعتمادًا على المادة.

مكان المشعات في نظام التدفئة

يلعب استخدام المشعات في التدفئة المنزلية دورًا رئيسيًا اليوم. لا يمكن تحويل جميع العقارات السكنية ، وخاصة الشقق في المباني متعددة الطوابق ، إلى تدفئة أرضية. لذلك ، يتم تنفيذ العمل الرئيسي في تدفئة مساحات المعيشة الداخلية بواسطة مشعات أو البطاريات القديمة الجيدة والمعروفة لنا.

المشعات تنقل الطاقة الحرارية من المبرد إلى الفضاء المحيط. يتم نقل الحرارة بسبب سطح التسخين الكبير لجهاز التسخين. في النماذج الحديثة ، هناك عدد من التحسينات التقنية ، والتي بفضلها أصبح من الممكن الاتصال بعدة طرق وبأي مخطط أسلاك.

في البطاريات القديمة المصنوعة من الحديد الزهر والصلب ، لم يكن هناك سوى أنبوب علوي واحد وآخر سفلي ، يتم من خلاله توفير الماء الساخن ويتم تنفيذ التدفق العكسي.

في النماذج الحديثة ، بالإضافة إلى أنابيب الإمداد والإخراج الرئيسية ، توجد فتحات تهوية مدمجة. لقد أدى تصميم البطارية هذا إلى تغيير جذري في جودة وظائف نظام التدفئة. إذا كانت هناك جيوب هوائية في أجهزة التسخين ، يكفي فتح صمام النزف ونزيف الهواء.

في كثير من النواحي ، بفضل النماذج الحديثة لبطاريات التدفئة ، أصبح من الممكن اختيار مخطط التوصيل الأكثر ملاءمة ، لتركيب أجهزة التدفئة في تلك الأماكن في غرفة المعيشة التي تكون فيها أكثر فعالية. تعتمد جودة دائرة تسخين المياه على الأنابيب الصحيحة. هذه العملية ضرورية إذا كنت تستخدم خط أنابيب مصنوع من أنابيب البولي بروبلين.

الأهمية! في حالة وجود رافعات معدنية ، فإن الربط مصنوع من مواد استهلاكية أخرى. يمكن أن تكون أنابيب نحاسية معدنية أو بلاستيكية معدنية

استخدام أنابيب البولي بروبلين في هذه الحالة ممنوع منعا باتا.

سبب عدم توافق الأنابيب المعدنية مع منتجات البولي بروبلين هو وجود وصلة ملولبة. بالنظر إلى حقيقة أن أنابيب البروبيلين لها معامل تمدد حراري مرتفع ، عندما يتم توفير مبرد ساخن ، سيفقد الوصلة الملولبة إحكامها وثباتها. لذلك ، إذا كنت ترغب في توصيل مشعاع تسخين مصنوع من أنابيب البولي بروبلين ، فحاول استخدام التركيبات والمحولات والوصلات المصنوعة من مواد مماثلة.

تأخذ في الاعتبار الفرق في أقطار الأنابيب المصنوعة من مواد مختلفة

مخطط ترتيب نظام التدفئة

العنصر الرئيسي في كل نظام تدفئة هو غلاية التدفئة. من نواح كثيرة ، تعتمد عليها مخططات الأسلاك لمشعات التدفئة. إذا تم اختيار سخان قائم على الأرض ، فلا ينبغي تركيبه أعلى هيكل التدفئة ، لأن مثل هذا الترتيب يقلل من كفاءة النظام أو قد يؤدي إلى حدوث خلل في تشغيله.

عادة ، لا تحتوي هذه الغلايات على أجهزة لتنفيس الهواء ، وهذا غالبًا ما يؤدي إلى أقفال الهواء. يجب أن يؤخذ في الاعتبار أنه في حالة عدم وجود فتحة تهوية ، يجب أن يتم تثبيت أنابيب قسم الإمداد بشكل رأسي بشكل صارم.

ليس من الصعب معرفة ما إذا كان المرجل به فتحة تهوية - تحتاج إلى النظر في ما إذا كانت هناك فوهات في الجزء السفلي منها مخصصة لتوصيل المدفأة بنظام التدفئة أم لا.في هذه الحالة ، يتم توصيل خط الإمداد بأنابيب الإرجاع باستخدام مشعب خاص. عادة ، تتوفر الأنابيب لمراجل الغاز والتدفئة الكهربائية المثبتة على الحائط.

لا تحتوي بعض نماذج وحدات التسخين على مضخة دوران وخزان تمدد وجهاز تحكم في الضغط. يمكن شراء كل هذه المكونات وتثبيتها ، إذا لزم الأمر ، مع مراعاة موقعها. لذلك من المعقول وضع مضخة دائرية على أنابيب العودة.

بالنسبة لمجموعة الأمان ، يُسمح بتثبيتها في كل من قسم الإمداد بالدائرة وعلى ظهرها (اقرأ: "مجموعة الأمان للتدفئة - نجعل النظام موثوقًا به").

عند الانتهاء من ربط المشعات بالبولي بروبيلين ، يجب أن تفكر في نوع النظام الذي سيتم تثبيت المكونات الإضافية عليه. إذا كان التصميم يوفر الدوران الطبيعي لسائل التبريد ، فمن غير المحتمل أن تكون مطلوبة. في حالة توصيل المبرد بأنابيب من مادة البولي بروبيلين بتصميم دوران قسري ، فسيكون من الضروري استخدام مضخة دوران وعناصر أخرى بالإضافة إلى ذلك. بعد ذلك ، للتحقق من جودة النظام ، يتم اختبار مشعات التسخين بالضغط.

في الشقق ذات التدفئة المركزية ، أصبح من المعتاد الآن تركيب مشعات ثنائية المعدن ، وفي بناء المساكن الخاصة ، تكون أنابيب مشعاع الألمنيوم أو بطارية التدفئة الفولاذية أكثر شيوعًا.

كيف يؤثر مخطط ربط المبرد على كفاءته

جعلت الممارسة الطويلة الأمد للعمال المنزليين في صناعة البناء من الممكن تحديد عدة أنواع من مخططات الأنابيب لأجهزة نقل الحرارة. تمليها خيارات الاتصال الخاصة بهم:

• قطري ثنائي في أعلى العطاء ؛
• في اتجاه واحد عندما يتم توفير المبرد من الأعلى ؛
• من جانب واحد مع إمدادات المياه من الأسفل ؛
• على الوجهين مع اتصال كلا من الآيلاينر من الأسفل ؛
• قطري ثنائي في العطاء من الأسفل ؛

طور المتخصصون خيارات ربط أصلية أكثر بكثير ، ومع ذلك ، فهي بعيدة كل البعد عن الشعبية.

المخططات الأساسية لربط المشعات

كل نوع من أنواع الاتصال هذه له خصائصه الخاصة ، وعلى وجه الخصوص ، عيوبه. يجب تقييم الأخير مقدمًا وحساب الخيار الذي سيعمل بأقصى قدر من الكفاءة:

• بفضل الاتصال أحادي الاتجاه ، اتضح أنه يزيد بشكل كبير من كفاءة النظام بأكمله ومبرد معين. هذا يرجع إلى حقيقة أن تسخين كل قسم فردي من الكائن يتم بالتساوي. يعد هذا الخيار مثاليًا للمباني التي يبلغ ارتفاع طابق واحد فيها ، حيث يتم تثبيت الوحدات التي تحتوي على عدد كبير من التوصيلات المقطعية.
• يتم إجراء الاتصال السفلي مباشرة تحت سطح الأرض. ومع ذلك ، هذا ليس تناظرية فعالة للغاية. هذا يرجع في المقام الأول إلى حقيقة أن تسخين المبرد غير متساوٍ على الإطلاق.
• يتضمن المخطط القطري تركيب رافعة Mayevsky ، بالإضافة إلى قابس متخصص. يتم تحديد اتجاه الناقل الحراري مسبقًا ، مما يؤدي إلى زيادة مستوى نقل الحرارة للجسم بشكل كبير.

الفرق بين أنواع الاتصال واضح

مراحل توصيل مشعات التدفئة

سيتطلب تركيب البطاريات في المنزل والتوصيل اللاحق معدات وملحقات إضافية منك. يجب أيضًا أن تكون جميع الصمامات ، وكذلك المواد الاستهلاكية الرئيسية ، مصنوعة من مادة البولي بروبيلين. تتوفر الصمامات الكروية اليوم بأي تعديل ، سواء كان مستقيماً أو بزاوية.

كمرجع: يمكنك استخدام التركيبات النحاسية ، لكنها أغلى ثمناً ، والأكثر إثارة للاهتمام ، أن مفاصل التركيبات النحاسية بأنبوب بروبيلين أو أداة التوصيل ستفقد قوتها بمرور الوقت.

لإجراء الاتصال بشكل صحيح ، ستحتاج إلى: أختام ، مجموعة مفاتيح ، معجون خيط ، شريط تثبيت ، خيوط لصنع الخيوط.

يتم تنفيذ الربط على النحو التالي.

يتم استخدام multiflex - أداة يتم فيها إدخال أداة اقتران مجهزة بربط الجوز. مثل هذا الاتصال قادر على التفاعل مع أي مخرجات ومدخلات.

يتم وضع أنابيب البولي بروبلين على ارتفاع مناسب. الفجوة المسموح بها بين الخط والجدار هي 20-30 سم ، والأقواس الخاصة هي الأماكن التي يتم فيها توصيل الأنبوب بالجدار.

إذا كنت ترغب في إخفاء الأنابيب الموجودة في الحائط ، فسيتم إحضار الأنبوب إلى السطح فقط عند نقاط الاتصال بالمشعات.

عادة ما يتم توصيل البطاريات بالحائط بواسطة دبابيس. في بعض الحالات ، تستخدم أقواس الزاوية لتعليق البطاريات. بالنسبة للمشعات المقطعية ، يتم تحديد عدد الأقواس بعدد الأقسام.

تركيب الرافعة في البطارية. الحنفية البلاستيكية مفككة. ثم يتم تثبيت الوصلة في المقعد وتثبيتها بربط الجوز ، وبعد ذلك يتم شد الجوز بإحكام. يتم وضع الجسم البلاستيكي للصنبور فوق التركيب.

يتم إحضار الأنبوب المزود ، بمساعدة الانحناءات ، مباشرة إلى الصنبور ، وبعد ذلك يتم تشغيل مكواة اللحام. للعمل مع أنابيب البولي بروبلين ، استخدم موقد بقوة 800 وات ، والذي تم ضبطه على درجة حرارة تسخين تبلغ 270 درجة مئوية. ولا يوصى بضبط درجة الحرارة أكثر أو أقل. يتم وضع الكم الساخن على مخرج الصنبور. العملية برمتها ، مع الإعداد المناسب ، لا تستغرق أكثر من 5-10 دقائق. لا تنس تثبيت منظمات الحرارة عند نقاط الاتصال.

كمرجع: يجب أن تكون الأنابيب الموصولة بالرادياتير في مكانها هندسيًا بشكل صحيح ، دون توتر أو ميل. خلاف ذلك ، سيكون التقاطع تحت جهد ثابت ، وسيعطل ميل الخط الذي تم إنشاؤه الدوران الطبيعي للمياه في النظام.

للحصول على فكرة عن كيفية إنجاز العمل النهائي: توصيل الأنابيب بالرادياتير ، نقترح عليك مشاهدة هذا الفيديو.

اختيار مشعات

يتم استخدام مشعات مقطعية من الألومنيوم ، مقترنة بالبولي بروبيلين.

مشعات الألومنيوم مع تباعد الأنابيب المختلفة.

ما هو سبب هذه التعليمات الواضحة؟

ما هو أسوأ من الحديد الزهر أو الفولاذ أو المنتجات ثنائية المعدن؟

• سعر مشعات الألومنيوم أقل. من أي نظائرها ، ربما باستثناء السجلات المصنوعة يدويًا من الأنابيب الفولاذية.
• بسبب الموصلية الحرارية العالية للألمنيوم ، فإن جميع زعانف الأقسام لها نفس درجة الحرارة. مما يضمن أقصى قدر من نقل الحرارة مع الحد الأدنى من أبعاد السخان.
• لا معنى للدفع الزائد لمبرد ثنائي المعدن بخصائص حرارية مماثلة. لأن قوة أي دائرة تساوي قوة أضعف حلقة فيها. في حالتنا ، سيكون البولي بروبلين هو الحلقة الضعيفة.

إن توصيل مشعات الألمنيوم بأنابيب البولي بروبلين يعني ضمناً مجموعتها الكاملة مع صمامات الإغلاق. ماذا ولماذا؟

أبسط وأرخص خيار هو زوج من الصمامات. أفضل - الكرة: على عكس اللولب والفلين ، فهي موثوقة للغاية وتحافظ دائمًا على إحكامها ولا تتطلب صيانة. تؤدي الصمامات وظيفة واحدة - فهي تسمح ، إذا لزم الأمر ، بإيقاف تشغيل السخان تمامًا للإصلاح أو الاستبدال.

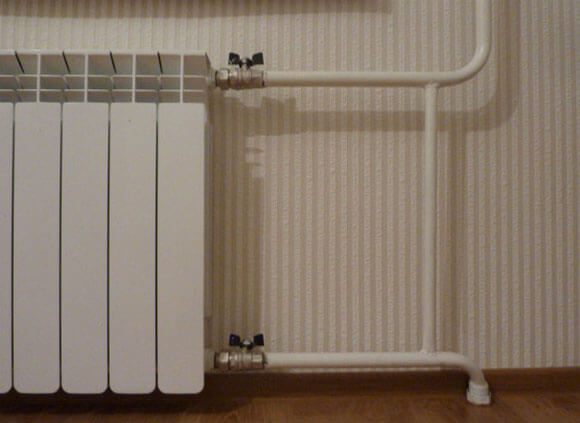

البطارية مزودة بزوج من الصمامات الكروية.

خيار متقدم هو تجهيز البطارية بخنق أو زوج من الإختناقات.

ما الذي يحتاجون إليه؟

• يسمح لك الخانق بتقليل إخراج حرارة الجهاز يدويًا عند درجة حرارة عالية في الغرفة.
• يتم استخدام زوج من الخانق في الحالات التي لا يتطلب فيها نظام الأنبوبين الضبط فحسب ، بل يتطلب أيضًا موازنة - تقييد التدفق من خلال المشعات الأقرب إلى المرجل أو المضخة. للموازنة ، عادةً ما يتم استخدام الخانق عند الإمداد المرتجع ، لضبط درجة الحرارة في الغرفة - عند الإمداد.

أخيرًا ، الخيار الأكثر ملاءمة من حيث سهولة الاستخدام (ولكن أيضًا الأكثر تكلفة) هو توصيل المبرد بأنبوب بولي بروبيلين باستخدام صمام ترموستاتي ورأس حراري.

يستخدم منظم الحرارة التمدد الحراري لبعض الوسائط المألوفة لدينا بالفعل: عند تسخينه (وزيادة الأبعاد الخطية للمنفاخ في غطاء الرأس الحراري) ، فإنه يغلق الصمام ، مما يحد من تدفق المبرد ؛ عندما يبرد ، يفتح الصمام. هذا يضمن درجة حرارة ثابتة في الغرفة مع أي تغيير في الظروف الخارجية - الطقس في الخارج أو معلمات المبرد.

يجب ألا يكون منظم الحرارة موجودًا في تيار صاعد من الهواء الدافئ من الرادياتير أو السباكة.

ملحوظة: في نظام التسخين ثنائي الأنابيب ، غالبًا ما يكون منظم الحرارة مزودًا بخانق موازنة على خط الإمداد الثاني.

بالإضافة إلى صمامات الإغلاق والتحكم ، مع اتصال منخفض ، تم تجهيز المشعات بفتحات تهوية - صمامات لنزيف الهواء بعد تفريغ الدائرة.

يمكن أن تكون فتحات التهوية:

1. رافعات Mayevsky. مزاياها هي الاكتناز والتكلفة المنخفضة.
2. صمامات عادية أو حنفيات مثبتة في سدادة الرادياتير العلوية. إنها مريحة مع إنتاجية عالية: يتم تنفيس الهواء من خلال الصمام بشكل أسرع.
3. فتحات تهوية أوتوماتيكية تعمل على إزالة فقاعات الهواء من الدائرة دون مشاركة صاحبها.

ما هي التركيبات وكيفية توصيل المبرد بأنبوب البولي بروبلين؟

يتم إجراء الربط في الحشوة الأفقية من خلال نقطة الإنطلاق ذات القطر الانتقالي. يبلغ قطر التعبئة النموذجي في دائرة ذات طول معقول مع دوران قسري 25-32 مم ؛ القطر الخارجي للتوصيل بسخان منفصل 20 مم.

يتم ربط الحشوة بواسطة المحملات الملحومة.

• تسمح مهايئات مقبس اللحام مقاس 1/2 بوصة بتوصيل الصمامات أو الخانق أو الصمامات الحرارية.
• لتوصيل صمامات الإغلاق بسدادات الرادياتير ، يتم استخدام النساء الأمريكيات - تركيبات سريعة الفك مع صواميل نقابية وحشيات مطاطية. إنها تسمح لك بتقليل وقت تفكيك المبرد إلى 30-45 ثانية.

في الصورة - حل مشترك: صمام كروي بأمريكي.

الربط بأنابيب البولي بروبلين

يمكن تنفيذ أنابيب المشعات باستخدام مجموعة متنوعة من الأنابيب ، لكن الخبراء يوصون باستخدام مادة البولي بروبيلين. يتم أيضًا شراء الصمامات الكروية للربط من مادة البولي بروبيلين ، ويمكن أن تكون مستقيمة وزاوية ، وهذا الخيار هو الأبسط والأكثر تكلفة. التركيبات النحاسية باهظة الثمن ، والتركيب أكثر صعوبة.

يتم تنفيذ الربط من مادة البولي بروبيلين على النحو التالي:

• يتم إدخال أداة التوصيل بجوز الاتحاد في الإرسال المتعدد ، والذي يمكن توصيله بسهولة بأي منفذ ؛
• الأنابيب نفسها متصلة بالجدران على ارتفاع مناسب ، ولا ينبغي أن تتناسب بشكل مريح مع السطح ، فمن الأفضل ترك فجوة 2-3 سم. يتم تثبيت الأنابيب بأقواس خاصة ، مثبتة على الحائط باستخدام مسامير أو مسامير.

يمكن أيضًا ربط البولي بروبلين بالرادياتيرات عند وضع الأنابيب في الحائط ، وفي هذه الحالة تصل إلى السطح فقط عند نقاط الاتصال.

يمكن تنفيذ أنابيب المشعات باستخدام مجموعة متنوعة من الأنابيب ، لكن الخبراء يوصون باستخدام مادة البولي بروبيلين.

يمكن أن تكون مشابك البطاريات مختلفة تمامًا ، وغالبًا ما تكون عبارة عن وصلة دبوس مثبتة على سطح الجدار. يمكن أيضًا استخدام أقواس الزاوية ، والتي تتيح لك أيضًا تعليق المشعات بالارتفاع المطلوب. بالنسبة للبطاريات اللوحية ، يتم توفير أدوات التثبيت في الطقم ، أما بالنسبة للبطاريات المقطعية ، فأنت بحاجة إلى الشراء بشكل منفصل. عادة ، يكفي اثنان من الأقواس أو الدبابيس لقسم واحد.

يتم توصيل الرافعات بهذه الطريقة:

• يتم تفكيك الرافعة ، وتركيب الجوز الاتحاد في المبرد ؛
• يتم شد الجوز بإحكام باستخدام مفتاح ربط خاص.

كما ترى ، هذه العملية بسيطة للغاية.لأداء مثل هذا العمل ، ما عليك سوى شراء مفتاح سباكة خاص للنساء الأميركيات ، والذي بدونه من غير المحتمل أن تتمكن ببساطة من تثبيت صنبور.

المواد والأدوات التالية مطلوبة لتركيب البطارية والأنابيب:

• مجموعة من المفاتيح الخاصة
• أختام للوصلات الملولبة ؛
• معجون السحب والخيط ؛
• خيط للنحت.

ملامح ربط مشعات

يختلف تركيب التدفئة في بعض الميزات:

1. من الضروري ملاحظة المسافة من المبرد إلى عتبة النافذة 100 مم. إذا كانت الفجوة بين البطاريات وأسفل عتبة النافذة مختلفة ، فإن تدفق الحرارة يكون مضطربًا ، وسيكون تأثير نظام التدفئة منخفضًا.
2. من سطح الأرض إلى البطارية ، يجب أن تكون المسافة 120-150 مم ، وإلا يحدث انخفاض حاد في درجة الحرارة.
3. لكي يكون نقل الحرارة للجهاز صحيحًا ، يجب ألا تقل المسافة من الجدار عن 20 مم.

في الوقت نفسه ، نأخذ في الاعتبار أن طريقة التثبيت وكفاءة مشعات التدفئة تتأثر بشكل كبير بطريقة التثبيت: تحت عتبة النافذة في النموذج المفتوح ، تكون كفاءة نظام التدفئة بحد أقصى - 96-97٪ ، في مكانة في شكل مفتوح - ما يصل إلى 93٪ ، في شكل مغلق جزئيًا - 88-93٪ ، مغلق بالكامل - 75-80٪.

يمكن تثبيت المبرد باستخدام مجموعة متنوعة من الطرق ، ويتم تنفيذ الأنابيب الخاصة به من المعدن والبولي إيثيلين وأنابيب البولي بروبلين

من المهم أثناء التثبيت ، ليس فقط وضع الأنابيب بشكل صحيح ، ولكن أيضًا البطاريات نفسها ، للاتصال وفقًا لجميع التوصيات والمعايير. في هذه الحالة ، سيعمل نظام التدفئة بكفاءة عالية ولن يتطلب إصلاحات.

شارك هذا المقال المفيد:

استنتاج

العمل مع أنابيب البولي بروبلين ليس بالأمر الصعب. في السابق ، كان لأي تثبيت لنظام التدفئة مخطط جاهز وحسابات حرارية. بمساعدة المخطط المعد ، لن تتمكن فقط من حساب العدد المطلوب من الأنابيب لدائرة التدفئة الخاصة بك ، ولكن أيضًا لوضع أجهزة التدفئة في المنزل بشكل صحيح.

يتيح لك استخدام أنابيب البولي بروبلين في المنزل إعادة تثبيت المبرد في أي وقت. سيضمن وجود صمامات الإغلاق المناسبة تشغيل المشعات وإيقاف تشغيلها في أي وقت. ومع ذلك ، أثناء عملية التثبيت ، يجب اتباع قواعد وتعليمات معينة.

• تجنب استخدام مزيج من شظايا الأنابيب الفردية المصنوعة من مواد مختلفة أثناء التثبيت.
• يمكن أن تتدلى الأنابيب الطويلة للغاية بدون العدد المناسب من أدوات التثبيت بمرور الوقت. ينطبق هذا على الأجسام الصغيرة المسخنة ، حيث يوجد غلاية قوية مستقلة ، على التوالي ، يكون الماء الموجود في خط الأنابيب بدرجة حرارة عالية.

عند التثبيت ، حاول ألا تفرط في تسخين الأنابيب والتركيبات والوصلات. يؤدي ارتفاع درجة الحرارة إلى ضعف جودة اللحام. يغلي البولي بروبلين المصهور ، مما يحجب الممر الداخلي للأنبوب.

الشرط الرئيسي لمتانة وجودة خط أنابيب نظام التدفئة هو قوة التوصيلات والأنابيب الصحيحة. لا تتردد في تركيب الصنابير والصمامات أمام كل مشعاع. عن طريق تثبيت نظام التشغيل الآلي وضبط وضع التدفئة ، بمساعدة الصنابير ، يمكنك تشغيل وإيقاف التدفئة في الغرفة ميكانيكيًا.

أوليج بوريسينكو (خبير موقع).

في الواقع ، قد يتطلب تكوين الغرفة توصيلًا مشتركًا للمشعات. إذا كان تصميم المبرد يسمح بذلك ، فيمكن تركيب العديد من المشعات في دائرة واحدة عن طريق توصيلها بطرق مختلفة - جانبية ، قطرية ، أسفل. ومع ذلك ، لضمان إحكام التوصيلات الملولبة ، يتم استخدام أختام مختلفة تختلف في الخصائص.يجب اختيار مادة الختم اعتمادًا على ميزات تصميم نظام التسخين وموقعه (مخفي ، مفتوح) ، حيث يمكن تصميم مواد منع التسرب لتعديل (تشديد) الوصلات الملولبة ، أو يمكن أن تكون استخدامًا لمرة واحدة لا يسمح تشوه بعد المعالجة.اختر مادة مانعة للتسرب لإغلاق الوصلات الملولبة ستساعد مادة هذه المقالة: https://znatoktepla.ru/truby/vybor-universalnogo-i-zharoprochnogo-germetika-dlya-trub-otolpeniya.html

• مشروع افعل ذلك بنفسك وحساب مدفأة من الطوب
• كيفية وضع وعزل أنابيب التدفئة في الأرض؟
• لماذا تحتاج إلى قاعدة لتسخين الأنابيب؟
• اختيار السجلات المضلعة ، المشعات وأنابيب التدفئة
• كيف تخفي أنبوب التسخين؟
